[Sammelthread] Gigabyte GA-X58A-UD7 (Intel X58) [2]

Gigabyte GA-X58A-UD7 (Intel X58 + ICH10R Chipset)


Verpackung



Zubehör



Mainboard



[url=http://www.abload.de/image.php?img=silent-pipeinstallatioymcg.jpg]



[/url]

Spezifikationen

Prozessor:

- Unterstützung für Intel ® Core ™ i7-Prozessor-Serie in der LGA1366-Paket
(Besuche GIGABYTE's Website für die neuesten CPU-Support-Liste.)



- L3-Cache variiert mit CPU

QPI:

- 4.8GT/s, 6.4GT/s

Chipsatz:

- North Bridge: Intel® X58 Express Chipset
- South Bridge: Intel® ICH10R

Arbeitsspeicher:

- 6 x 1.5V DDR3 DIMM-Steckplätze unterstützen bis zu 24 GB Arbeitsspeicher
- Dual / 3-Kanal-Speicher-Architektur
- Unterstützt DDR3 2200/1333/1066/800 MHz-Speichermodule
- Unterstützt Non-ECC-Speichermodule
- Unterstützt Extreme Memory Profile (XMP)Speichermodule



Audio:

- Realtek ALC889 codec
- High Definition Audio
- 2/4/5.1/7.1-channel
- Unterstützt Dolby® Home Theater
- Unterstützt S/PDIF In/Out
- Unterstützt CD In

LAN:

- 2 x RTL8111D chip (10/100/1000 Mbit)
- Unterstützt Teaming (Teaming kann ganz einfach so erklärt werden, als ob man 2 PCs mit einem Netzwerkkabel verbindet: ohne Teaming ist die Verbindungsgeschwindigkeit auf den einen LAN Port beschränkt; mit aktiviertem Teaming wird die Netzwerkbandbreite effektiv verdoppelt auf die zwei vorhandenen LAN Ports. Z. B. auf bis zu 2Gbps.)
- Unterstützt Smart Dual LAN (GIGABYTE Smart Dual LAN Technologie bietet eine intelligente LAN Port Schaltung zwischen den 2 Gigabit LAN Chips für eine störungsfreie Hochgeschwindigkeits-Netzwerkverbindung.)

Erweiterungssteckplätze:

-2 x PCI Express x16 Steckplätze, laufen auf x16 (PCIEX16_1/PCIEX16_2)
-2 x PCI Express x16-Slot, laufen auf x8 (PCIEX8_1/PCIEX8_2) (Die PCIEX16_1, PCIEX16_2, PCIEX8_1 und PCIEX8_2 Steckplätze entsprechen den PCI-Express-2.0-Standard.)
-2 x PCI-Express-x1-Steckplätze
-1 x PCI-Steckplatz

Multigrafiktechnologie:

-Unterstützt 2-Way/3-Way ATI CrossFireX™/NVIDIA SLI Technology

Speicherschnittstellen:

- South Bridge: 1. 6 x SATA 3Gb / s-Anschlüsse (SATA2_0, SATA2_1, SATA2_2, SATA2_3, SATA2_4, SATA2_5) Unterstützung von bis zu 6 SATA 3Gb / s Geräten 2. Unterstützt SATA RAID 0, RAID 1, RAID 5, and RAID 10
- Marvell 9128 chip: 1. 2 x SATA 6 Gb / s-Anschlüsse (GSATA3_6, GSATA3_7), unterstützen bis zu 2 SATA 6 Gb / s Geräten 2. Unterstützt SATA RAID 0, and RAID 1
- GIGABYTE SATA2 chip: 1. 1 x IDE-Anschluss unterstützt ATA-133/100/66/33 und bis zu 2 IDE-Geräte 2. 2 x SATA 3Gb / s-Anschlüsse (GSATA2_8, GSATA2_9), unterstützen bis zu 2 SATA 3Gb / s Geräten 3. Unterstützt SATA RAID 0, RAID 1 und JBOD
- JMicron JMB362 chip: 1. 2 x eSATA 3 GBit / s-Anschlüsse (eSATA / USB Combo) auf der Rückseite sup-Portierung von bis zu 2 SATA 3Gb / s Geräten 2. Unterstützt SATA RAID 0, RAID 1 und JBOD
- iTE IT8720 chip: 1. 1 x Disketten-Connector unterstützt bis zu 1 Diskettenlaufwerk

USB:

- Integrated in the South Bridge: 1. Bis zu 10 USB 2.0/1.1 Ports (6 auf der Rückseite, davon 2 eSATA / USB Combo, 4 über den USB-Halterungen an der internen USB-Verteiler angeschlossen ist)
- NEC chip: 1. Bis zu 2 USB 3.0/2.0 Anschlüsse auf der Rückseite

IEEE 1394:

- T.I. TSB43AB23 chip
- Bis zu 3 IEEE-1394a-Anschlüsse (2 auf der Rückseite, 1 über den IEEE-1394a-Halterung an der internen IEEE 1394a Header angeschlossen ist)

Interne Anschlüsse:

- 1 x 24-Pin-ATX-Anschluss vom Netzteil
- 1 x 8-Pin ATX 12V-Stromanschluss
- 1 x Disketten-Laufwerk-Anschluss
- 1 x IDE-Anschluss
- 8 x SATA 3Gb /s Anschlüsse
- 2 x SATA 6 Gb / s-Anschlüsse
- 1 x CPU-Lüfter
- 3 x system fan headers
- 1 x power fan header
- 1 x North Bridge fan header
- 1 x front panel header
- 1 x front panel audio header
- 1 x CD In connector
- 1 x S/PDIF In header
- 1 x S/PDIF Out header
- 2 x USB 2.0/1.1 headers
- 1 x IEEE 1394a header
- 1 x Power-Taste
- 1 x Reset-Taste

Rückblendenanschlüsse:

- 1 x PS / 2 Tastatur-Anschluss
- 1 x PS / 2 Maus-Port
- 1 x Coaxial S / PDIF-Out-Anschluss
- 1 x optischer S / PDIF-Out-Anschluss
- 1 x Clearing-CMOS-Button
- 2 x IEEE 1394a Anschlüsse
- 4 x USB 2.0/1.1 Anschlüsse
- 2 x USB 3.0 Anschlüsse
- 2 x eSATA / USB Combo-Anschlüsse
- 2 x RJ-45 Anschluss
- 6 x Audio-Buchsen (Mittel-/Subwoofer-Lautsprecher/Rücklautsprecher/Seitenlautsprecher/Line In/ Line Out/ Mikrofon)

E/A-Controller:

- iTE IT8720 chip

Hardwareüberwachung:

- System voltage detection
- CPU/North Bridge temperature detection
- CPU/System/Power fan speed detection
- CPU overheating warning
- CPU fan fail warning
- CPU / System fan speed control

BIOS:

- 2 x 16 Mbit Flash
- Verwendung der lizenzierten AWARD BIOS
- Unterstützt DualBIOS ™
- PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

BIOS Download

oder immer Aktuell bei JZelectronic

Sonderfunktionen:

- Unterstützt @BIOS
- Unterstützt Q-Flash
- Unterstützt Xpress BIOS Rescue
- Unterstützt Download Center
- Unterstützt Xpress Install
- Unterstützt Xpress Recovery2
- Unterstützt EasyTune
- Unterstützt Dynamic Energy Saver™ 2
- Unterstützt Smart 6™
- Unterstützt Auto Green
- Unterstützt eXtreme Hard Drive
- Unterstützt Q-Share

Lieferumfang Software:

- Norton Internet Security (OEM Version) (Herstellerangabe, kann variieren!!!)

Betriebssystem:

- Unterstützt Microsoft® Windows® 7/Vista/XP

Formfaktor:

- ATX Formfaktor; 30.5cm x 24.4cm

Links für Treiber:

WinXP 32bit
http://www.gigabyte.de/Support/Motherboard/Driver_Model.aspx?ProductID=4642&ost=xp#anchor_os

WinXP 64bit
http://www.gigabyte.de/Support/Motherboard/Driver_Model.aspx?ProductID=4642&ost=windows%3Csup%3E%C2%AE%3C%2fsup%3E+xp+64bit#anchor_os

WinVista 32bit
http://www.gigabyte.de/Support/Moth...4642&ost=windows+vista+x86+(32-bit)#anchor_os


WinVista 64bit
http://www.gigabyte.de/Support/Moth...4642&ost=windows+vista+x64+(64-bit)#anchor_os

Win7 32bit
http://www.gigabyte.de/Support/Moth...?ProductID=4642&ost=windows+7+32bit#anchor_os


Win7 64bit
http://www.gigabyte.de/Support/Moth...?ProductID=4642&ost=windows+7+64bit#anchor_os


Berichte/Test:

computerbase

hardwareoverclock

8Ware

Updates

USB 3.0 FW Update

Wasserkühlung

Mips @ Gigabyte X58 UD7 Thread

Wichtig

Mit manchen Netzteilen entsteht durch "Dynamic VCore" ein fiepen!!!

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Moin,

kenn einer ne Seite wo ich das neue Bios für das X58A UD7 rev. 2 runterladen kann?
Bei JZ geht das net mehr, der will immer PW haben.


Danke für den Link, aber ich verwende Linux.
Weitere TEsts haben heute ergeben, dass das zentrale Problem darin zu bestehen scheint, dass ich die Platten durch die Schaltleiste GLEICHZEITIG aktiviere. Schalte ich eine nach der Anderen an, geht alles.
Unter Windows ist egal, ob beide gleichzeitig oder nacheinander.
Ich muss mich also wohl noch etwas mit dem eSATA-Umfeld bei Linux beschäftigen.

Danke und Gruß,
Martin

Nachricht gelöscht

Zuletzt bearbeitet von einem Moderator:

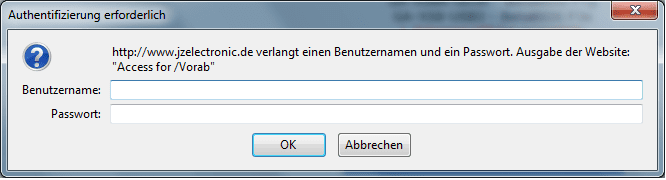

der will immer username und pw haben sobald ich das bios anklicke welches ich runter laden möchte. X58a ud7 rev. 2.0 :fire:


Anhänge

  • PW.png
    9,4 KB · Aufrufe: 96
hat geklappt. benutzer und pw stehen weiter oben. Ich meine das stand vorher nicht.
Benutzername = Bios
Kennwort = 00inom00

Das sind meine neuen Werte, diesmal sind sie ganz in Ordnung.




Der Lüfter hat vorher direkten Strom vom Netzteil bezogen, jetzt habe ich ihn am SysFan angeschlossen.

Hm. Haben ja gar nix mehr gehört. Laut Tweaktown-Forum wird das Bios immer noch getestet ?!

---------- Beitrag hinzugefügt um 20:50 ---------- Vorheriger Beitrag war um 20:46 ----------

Kühlt hier eigentlich jemand die Northbridge aktiv ? Bringt das viel ?

ich kuehle mit wasser was das aber bring kann ich dir nicht sagen.

temps

mainboard 38°
NB 47°

des waere ja der hit wenn es fuer rev 1.0 keins mehr kommt

Mit Wasser und dann 47 Grad ? Erscheint mir recht hoch für wassergekühlt.

Habe Idle 43-45 und unter Last max. 50.

Mit Wasser und dann 47 Grad ? Erscheint mir recht hoch für wassergekühlt.

Habe Idle 43-45 und unter Last max. 50.

meine 47° sind unter last, im idle habe ich 41°

liegt vielleicht an den einstellungen oder der kuehler liegt nicht 100 prozent auf.

ich habe im moment 12 GB speicher drin

6 mal 2GB

config

4000mhz @ 211 mal 19 mit 1,264 vcore
speicher @ 1688 mit 7-7-7-16 T1

Für das rev2.0 gibt es ja nun außer dem finalen BIOS Fc vom 23.12.10 zwei weitere: Fd3 (18.1.11) und Fd4 (11.2.11).

Da ich mit meinem Speicherunterstützungsproblem noch immer nicht ganz durch bin, wollte ich mal wissen, ob jemand von Euch Veränderungen an der Speicherunterstützung festgestellt hat, als er zu einem dieser drei oder dazwischen wechselte?

Ich benutze nämlich noch Fb und wollte jetzt wechseln, aber wohin?

Also benutze zwar nur einen PCIe - Slot, habe IOH aber inzwischen auf 1,24v erhöhen müssen, damit es stabil läuft. System läuft z.Zt. 140x27+Turbo,12GB auf 1680.
Erstaunlicherweise sind die NB-Temps kaum höher bei 1,24v.

Nachricht gelöscht

Zuletzt bearbeitet von einem Moderator:
Die Angabe finde ich übertrieben.
Als ich noch BLCK auf 133 hatte, bin ich mit 1,20v ausgekommen. Ich würde es erstmal mit 1,24v versuchen.

Nachricht gelöscht

Zuletzt bearbeitet von einem Moderator:
Was hast Du eigentlich für Temps unter Prime Small ? Mein Noctua kommt anscheinend an seine Grenze. Habe bis zu 66 Grad. Bin am Überlegen, ob ich mal eine andere WLP nehme. Welche benutzt Du ?

Nachricht gelöscht

Zuletzt bearbeitet von einem Moderator:
Nein, habe auch die MX-2. Die MX-3 ist übel zäh. Die NT-H1 soll ja nicht so toll sein.
Werde wohl mal die PK1 testen. Soll ja auch super sein.

Problem ist auch, dass mein 980X 1,29v unter Last braucht. Scheint keine gute Batch zu sein.

==========

Bios F8k ist draussen.
GIGABYTE GA-X58A-UD7 bios & drivers

Zuletzt bearbeitet:
