[Sammelthread] Gigabyte (GA-) X79-UD3 / UD5 (Intel X79)



GA - X79 - UD3





GA - X79 - UD5




Inhalt
  1. Features
  2. Bilder
  3. FAQ
  4. Downloads
  5. Links


Features
1. Features

X79-UD3X79-UD5
Form FactorATX Form Factor; 30.5cm x 24.4cmE-ATX Form Factor; 30.5cm x 26.4cm
ProzessorSupport for Intel® Core™ i7 processors in the LGA2011 packageSupport for Intel® Core™ i7 processors in the LGA2011 package
ChipsatzIntel® X79 Express ChipsetIntel® X79 Express Chipset
Arbeitsspeicher
  • 4 x 1.5V DDR3 DIMM sockets
  • supporting up to 32 GB of system memory
  • quad channel memory architecture
  • Support for DDR3 2133/1866/1600/1333/1066 MHz memory modules
  • Support for non-ECC memory modules
  • Support for Extreme Memory Profile (XMP) memory modules
  • 8 x 1.5V DDR3 DIMM sockets
  • supporting up to 64 GB of system memory
  • quad channel memory architecture
  • Support for DDR3 2133/1866/1600/1333/1066 MHz memory modules
  • Support for non-ECC memory modules
  • Support for Extreme Memory Profile (XMP) memory modules
Audio
  • Realtek ALC898 codec
  • High Definition Audio
  • 2/4/5.1/7.1-channel
  • Support for Dolby® Home Theater
  • Support for S/PDIF Out
  • Realtek ALC898 codec
  • High Definition Audio
  • 2/4/5.1/7.1-channel
  • Support for Dolby® Home Theater
  • Support for S/PDIF Out
LAN1 x Intel GbE LAN (10/100/1000 Mbit)
  • 1 x Intel GbE LAN (10/100/1000 Mbit)
  • Bluetooth 4.0 und WiFi Karte 150 Mbps Transferraten, unterstützt 802.11n
Erweiterungssteckplätze
  • 2 x PCI Express x16 slots, running at x16 (PCIEX16_1/PCIEX16_2)
  • 2 x PCI Express x16 slot, running at x8 (PCIEX8_1, PCIEX8_2) (All PCI Express x16 slots conform to PCI Express 3.0 standard.)
  • 2 x PCI Express x1 slots (All PCI Express x1 slots conform to PCI Express 2.0 standard)
  • 1 x PCI slot
  • Support for 4-Way/3-Way/2-Way AMD CrossFireX™/NVIDIA SLI technology (The PCIEX16 slots operate at up to x8 mode when 4-Way/3-Way AMD CrossFireX™/NVIDIA SLI is enabled.)
  • 2 x PCI Express x16 slots, running at x16 (PCIEX16_1/PCIEX16_2)
  • 1 x PCI Express x16 slot, running at x8 (PCIEX8) (All PCI Express x16 slots conform to PCI Express 3.0 standard.)
  • 2 x PCI Express x1 slots (All PCI Express x1 slots conform to PCI Express 2.0 standard)
  • 1 x PCI slot
  • Support for 3-Way/2-Way AMD CrossFireX™ / NVIDIA SLI technology (The PCIEX16_1/PCIEX16_2 slots operate at up to x8 mode when 3-Way AMD CrossFireX™/NVIDIA SLI is enabled.)
SATAChipset:
  • 2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1) supporting up to 2 SATA 6Gb/s devices
  • 4 x SATA 3Gb/s connectors (SATA2 2~SATA2 5) supporting up to 4 SATA 3Gb/s devices
  • Support for RAID 0, RAID 1, RAID 5, and RAID 10

3 x Marvell 88SE9172 chips:
  • 4 x SATA 6Gb/s connectors (GSATA3 6~GSATA3 9) supporting up to 4 SATA 6Gb/s devices
  • 2 x eSATA 6Gb/s connectors on the back panel, supporting up to 2 SATA 6Gb/s devices
  • Support for SATA RAID 0 and RAID 1
Chipset:
  • 2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1) supporting up to 2 SATA 6Gb/s devices
  • 4 x SATA 3Gb/s connectors (SATA2 2~SATA2 5) supporting up to 4 SATA 3Gb/s devices
  • Support for RAID 0, RAID 1, RAID 5, and RAID 10

3 x Marvell 88SE9172 chips:
  • 4 x SATA 6Gb/s connectors (GSATA3 6~GSATA3 9) supporting up to 4 SATA 6Gb/s devices
  • 2 x eSATA 6Gb/s connectors (including 1 eSATA/USB Combo) on the back panel supporting up to 2 SATA 6Gb/s devices
  • Support for SATA RAID 0 and RAID 1
USBChipset:
  • Up to 14 USB 2.0/1.1 ports (8 ports on the back panel, 6 ports available through the internal USB headers)

2 x Fresco FL1009 chips:
  • Up to 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB headers)
Chipset:
  • Up to 14 USB 2.0/1.1 ports (8 ports on the back panel, including 1 eSATA/USB Combo, 6 ports available through the internal USB headers)

2 x Fresco FL1009 chips:
  • Up to 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB headers)
IEEE 1394VIA VT6308 chip:
  • Up to 2 IEEE 1394a ports (1 port on the back panel, 1 port available through the internal IEEE 1394a header)
Interne I/O Anschlüsse
  • 1 x 24-pin ATX main power connector
  • 1 x 8-pin ATX 12V power connector
  • 6 x SATA 6Gb/s connectors
  • 4 x SATA 3Gb/s connectors
  • 1 x CPU fan header
  • 4 x system fan headers
  • 1 x front panel header
  • 1 x front panel audio header
  • 1 x S/PDIF Out header
  • 3 x USB 2.0/1.1 headers
  • 1 x USB 3.0/2.0 header
  • 1 x serial port header
  • 1 x Clear CMOS jumper
  • 1 x Trusted Platform Module (TPM) header
  • 1 x 24-pin ATX main power connector
  • 1 x 8-pin ATX 12V power connector
  • 6 x SATA 6Gb/s connectors
  • 4 x SATA 3Gb/s connectors
  • 1 x CPU fan header
  • 4 x system fan headers
  • 1 x front panel header
  • 1 x front panel audio header
  • 1 x S/PDIF Out header
  • 3 x USB 2.0/1.1 headers
  • 1 x USB 3.0/2.0 header
  • 1 x IEEE 1394a header
  • 1 x Clear CMOS jumper
  • 1 x Trusted Platform Module (TPM) header
Rear Panel I/O
  • 1 x PS/2 keyboard/mouse port
  • 1 x optical S/PDIF Out connector
  • 1 x coaxial S/PDIF Out connector
  • 8 x USB 2.0/1.1 ports
  • 2 x USB 3.0/2.0 ports
  • 2 x eSATA 6Gb/s connectors
  • 1 x RJ-45 port
  • 6 x audio jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
  • 1 x PS/2 keyboard/mouse port
  • 1 x CPU overclocking button
  • 1 x BIOS switch button
  • 1 x Clear CMOS button
  • 1 x IEEE 1394 port
  • 7 x USB 2.0/1.1 ports
  • 2 x USB 3.0/2.0 ports
  • 1 x eSATA/USB Combo connector
  • 1 x eSATA 6Gb/s connector
  • 1 x RJ-45 port
  • 1 x optical S/PDIF Out connector
  • 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In/Mic In, Line Out)

Bilder
2. Bilder






FAQ
3. FAQ

  1. Es gab Probleme bei dem Mainboard mit den Spannungswandlern (News), welches dazu führte, dass diese sich in Rauch auflösen. Die BIOS Versionen F7 und höher beheben dieses Problem. Wer ein älteres BIOS hat, sollte dieses umgehend auf eine neue Version flashen.
  2. Wer Probleme mit dem Sound unter Windows 8 hat, der sollte sein BIOS aktualisieren. Es gibt eine Betaversion, die diese Probleme behebt.
  3. Mit einer neuen Grafikkarte fährt unter Umständen der PC nicht mehr hoch. In diesem Fall muss im BIOS bei Slot Configurations die "PCI ROM Priority" auf "Legacy ROM" umgestellt werden.
  4. Das UD5 hat teilweise Probleme mit aktuellen Grafikkarten (Stand 2020). Für diese gibt es das (inoffizielle) BIOS F14e. Eine Anleitung von gogoAustria dazu ist hier zu finden.

Downloads
4. Downloads

UD3:
BIOS
Treiber

UD5:
BIOS
Treiber

Für beide Mainboards können auch aktuelle BIOS-Versionen über JZelectronic bezogen werden.

Links
5. Links

UD3:
Reviews/Tests:
Preview: Gigabyte GA-X79-UD3

Gigabyte Produktseite
Geizhals

UD5:
Reviews/Tests:
Gigabyte GA-X79-UD5 : Das ultimative X79-Board? Fünf LGA-2011-Motherboards im Test
Gigabyte GA-X79-UD5 Intel LGA 2011 Review - Page 1/13 | techPowerUp
Tech-Review.de » Artikel » Reviews » Asus P9X79-Pro und Gigabyte X79-UD5 im Test

Gigabyte Produktseite
Geizhals

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Hi,
gibt es eigentlich auch passende Chipsatz-Wasserkühler für das UD3 ?
Am besten auch für die Spawas.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
hallo,

kann mir bitte einer erklären warum das ocen bzw takten ab den bios F13i nur noch durch manuelles turbo modus möglich ist ?

Das ist ein CPU-Kühler. Er sucht aber Wasserkühler fürs Mainboard.

Für das UD7 gibt es welche, vielleicht passen die auch auf das UD3.

Hat hier schon jemand das Gigabyte X79S-UP5 am Laufen und kann etwas über die Stabilität und mögliche Bugs sagen? Meiner Meinung nach ist das Board optisch eines der schönsten ever...:love:

SND-Syndrome schrieb:
Hat hier schon jemand das Gigabyte X79S-UP5 am Laufen und kann etwas über die Stabilität und mögliche Bugs sagen? Meiner Meinung nach ist das Board optisch eines der schönsten ever...:love:
Zum Vergrößern anklicken....

auf jeden Fall hat das Board eine sehr gute Ausstattung 14 SATA bzw SAS Ports :fresse: da geht was ;) bei dem Brett bleiben keine Wünsche offen

SND-Syndrome schrieb:
Hat hier schon jemand das Gigabyte X79S-UP5 am Laufen und kann etwas über die Stabilität und mögliche Bugs sagen? Meiner Meinung nach ist das Board optisch eines der schönsten ever...:love:
Zum Vergrößern anklicken....
Da kannst du nix verkehrt machen!
Ich habe bewußt den kleinen Bruder genommen!

Hallo, das X79S-UP5 würde mich auch sehr, sehr ansprechen und würde es gar gegen das normale X79-UD5 tauschen, wenn ich grad das Geld locker machen könnte.

jo, mein ud3 wird bald geliefert :)
schade das die wasserkühler kompatibilität nicht schon längst im ersten post steht.
ich denke jedoch die soltlen kompatibel sein.
ich werde es aber anders machen, weil mir das zu teuer ist :d
also ich schnappe mir ein kupfer röhrchen was ich hier noch rumliegen hab und bastel das da dran.
frage ist nur löten mit zinn? reicht das oder muß man das schweisen?

ne andere sache, ich will 32GB verbauen, 4x8GB!
hat da wer sowas verbaut?
bitte um tips und auch hier wär eine liste cool (im ersten thread)
sry falls ich zu doof bin die sufu zu nutzen, hat bis jetzt nix brauchbares geliefert.
und nein, ich will die module von der QVL nicht!

gruß

HI denke mal meine Corsair Vengeance DDR3-1600 32GB Dual-Channel-Kit sind am WE da. Dann kann ich dir mehr berichten.
Aber mehr als 1866 MHz brauchst nicht das wird das Baord nicht schaffen bei Vollbestückung

ok, cool.
also hab mich auch schon bisl durchgelesen und auch meine erfahrung sagt;
auch mit ddr4 4000 wird es nicht schneller, weil die da bestimmt CL20/20/20/75 machen!
könnte man ddr2 rams mit 400mhz cl2226 verbauen, die wären bestimmt genauso schnell xD

ok, also 1600 hab ich mir vorgestellt mit max cl999/24
also sowas hier, die hast du bestellt oder?


System requirements

Designed for use with all motherboards with quad DDR3 memory channels

also ka warum die nicht laufen sollten, aber gut ich hab noch zeit mit ram kauf weil eh noch keine cpu und board kommt auch noch erst :)

was auch lustig ist, sowas findet man auch immer erst nach dem kauf lol ->> GIGABYTE's mobo X79-UD3 is burning!! - YouTube
hoffe das passiert uns nicht ;)

Ich habe zwar nur 4x4gb
Aber interessant das es kein Unterschied macht wenn man DDR3 mit 2133Mhz (hohe Latenzen)
Oder mit (niedrigen Latenzen) 1600Mhz läuft.

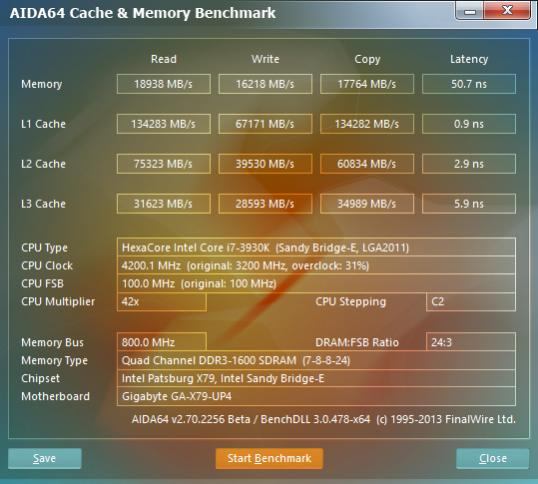

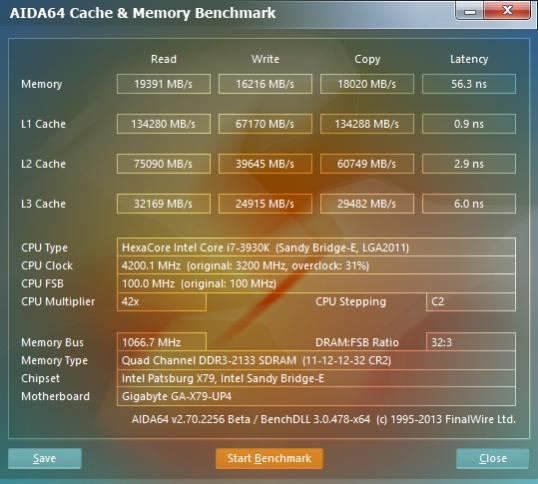

1600MHZ (7-8-8-24-CR1) gegen 2133MHZ (11-12-12-32-CR2)



Zuletzt bearbeitet:
@Öly,
ja das ist doch genau das was ich sage, danke fürs unterstreichen :)

@wakü, also die spawas könnte man wohl kühlen denk ich mal, aber muß man die SB auch mit wasser kühlen?
da passiert doch kaum was. zumindest bei meinem alten p35/45 und x38 hatte ich eher das gefühl das die SB von dem wasser aufgeheizt wird.

Ich werde auf jedenfall ein MB-Set kaufen!
Die Southbridge ist zwar bei mir kühler wie bei den Vorgängermodellen.
Dennoch sind mir 60°C zu viel.
Mit einem Lüfter bekomme ich die auf 30°C

Zuletzt bearbeitet:
ah ok, danke für die info.
nimm dann die von Xanathos, ich werde mir mein kupferröhrchen dran löten.

edit, könntest du vielleicht noch 3 aida runs machen?
ein mit 888-24 (170€) und ein mit 999-24 (137€) und ein mit 101010-24 (130€)
alle bei 1600mhz?

das würde mich interessieren.

Zuletzt bearbeitet:
Leider kann ich keine 8-8-8-24-CR1 fahren.
Der springt trotz manuell auf cl9



Zuletzt bearbeitet:
thx Oely, sehr nett.
jau, also da verändert sich ja garnichts.
eventuell limitiert die cpu?
ka, viell. muß mann auch ein anderes prog zum testen nähmen, sowas wie lynx oder IBT.

Garnix ist relativ!
Die latency um 13ns
Und lesen 1100mb/s

Messbar.... ja
Spürbar.... nein


Anhänge

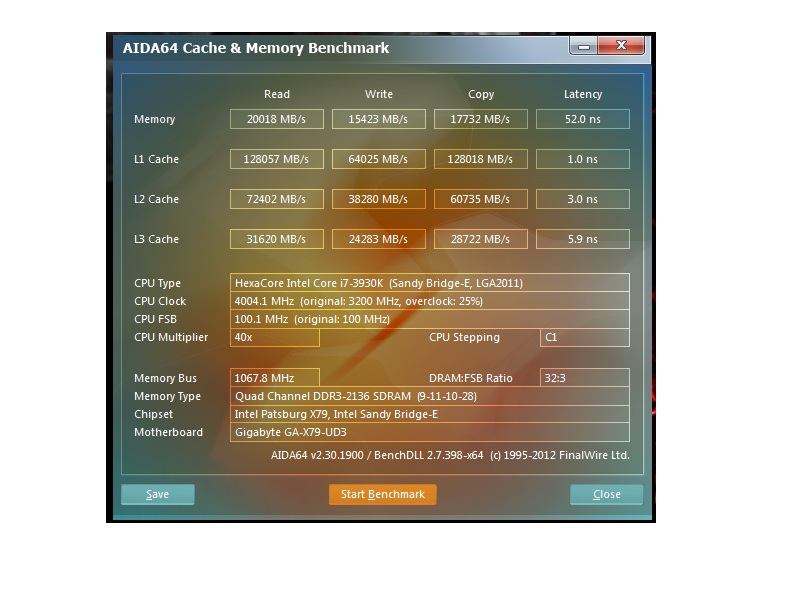

  • aida.jpg
    54,6 KB · Aufrufe: 66
ok cool, also mhz und cl fragen sind geklärt.
hab mir noch mal das angebot ganz oben angeschaut Mushkin 32GB PC3-10667U CL9-9-9-24
die sollten wohl laufen hä?
Ich find das auch eigentlich voll blöd sowas fragen zu müßen, aber besser ist das.
dennoch voll unnötig meiner meinung nach, gibt ja standards und solange es kein hammer und flex bedarf um rigel aufs board zu kloppen
sollten sie 100% laufen! kein plan wer die standards gemacht hat, aber da ist definitiv was schief gelaufen, lol!

Unter 1600Mhz gehe ich nicht!
Und bei 1333Mhz mit CL9........ nie im Leben.

meist du echt 50€ aufpreis ist ok für das bisschen mehr leistung?
ich mein, du sagst selbst wurstkäs zu cr2,
ich seh auch nicht wirklich ein unterschied. gut latency 50 zu 60, aber sonst.
nur nicht falsch verstehen, ich würd mir auch 200€ ram kaufen wenn das was bringt, aber 500 is nicht :d

Du kaufst dir die teuerste Plattform der Welt und geizt beim RAM?
Ok......
Ich hätte auch gerne 2133Mhz mit Cl7.
Aber wäre es nicht Sinnvoller von 32gb weg zu gehen auf 16gb?
Ich weis ja nicht mal wie ich meinen voll bekommen soll.

Zuletzt bearbeitet:
