Gigabyte (GA-) Z77X-D3H / UD3H / UDH3-WB WIFI / UD5H / UD5H-WB WIFI (Z77) - Sammelthread​





xxxInhaltsverzeichnis:

















xxxGigabyte GA-Z77X - D3H



Layout:



weitere Bilder:


Spezifikationen:

CPU

1.Support for Intel® Core™ i7 processors/Intel® Core™ i5 processors/ Intel® Core™ i3 processors/Intel® Pentium® processors/Intel® Celeron® processors in the LGA1155 package
2.L3 cache varies with CPU
(Please refer "CPU Support List" for more information.)

Chipset

1.Intel® Z77 Express Chipset

Memory

1.4 x 1.5V DDR3 DIMM sockets supporting up to 32 GB of system memory
* Due to Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than 4 GB.
2.Dual channel memory architecture
3.Support for DDR3 1600/1333/1066 MHz memory modules
4.Support for non-ECC memory modules
5.Support for Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)

Onboard Graphics

Chipset: 1.1 x D-Sub port
2.1 x DVI-D port, supporting a maximum resolution of 1920x1200
* The DVI-D port does not support D-Sub connection by adapter.
3.1 x HDMI port, supporting a maximum resolution of 1920x1200

Audio

1.VIA VT2021 codec
2.High Definition Audio
3.2/4/5.1/7.1-channel
4.Support for S/PDIF Out

LAN

1.1 x Atheros GbE LAN chip (10/100/1000 Mbit)

Expansion Slots

1.1 x PCI Express x16 slot, running at x16 (PCIEX16)
(The PCIEX16 slot conforms to PCI Express 3.0 standard.)
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
* The PCI Express x16 slot supports up to PCI Express 2.0 standard when an Intel 32nm (Sandy Bridge) CPU is installed.
2.1 x PCI Express x16 slot, running at x8 (PCIEX8)
* The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot will operate at up to x8 mode.
3.1 x PCI Express x16 slot, running at x4 (PCIEX4)
* The PCIEX4 slot shares bandwidth with the PCIEX1_1/2/3 slots. The PCIEX1_1/2/3 slots slots will become unavailable when a PCIe x4 expansion card is installed.
4.3 x PCI Express x1 slots
(PCIEX8, PCIEX4 and PCIEX1 slots conform to PCI Express 2.0 standard.)
5.1 x PCI slots

Multi-Graphics Technology

1.Support for 2-Way AMD CrossFireX™/NVIDIA SLI technology (PCIEX16 and PCIEX8)
* The PCIEX16 slot operates at up to x8 mode when AMD CrossFireX™/NVIDIA SLI is enabled.

Storage Interface

Chipset: 1.2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1) supporting up to 2 SATA 6Gb/s devices
2.4 x SATA 3Gb/s connectors (SATA2 2~SATA2 5) supporting up to 4 SATA 3Gb/s devices
3.1 x mSATA connector
* The SATA2 5 connector will become unavailable when the mSATA connector is installed with a solid state drive.
4.Support for RAID 0, RAID 1, RAID 5, and RAID 10
* When a RAID set is built across the SATA 6Gb/s and SATA 3Gb/s channels, the system performance of the RAID set may vary depending on the devices being connected.
1 x Marvell 88SE9172 chip: 1.2 x SATA 6Gb/s connectors (GSATA3 6/GSATA3 7) supporting up to 2 SATA 6Gb/s devices
2.Support for RAID 0 and RAID 1

USB

Chipset: 1.Up to 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB headers)
* In Windows XP, the Intel USB 3.0 ports can support up to USB 2.0 transfer speed.
2.Up to 6 USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers)
VIA VL800 chip: 1.Up to 4 USB 3.0/2.0 ports on the back panel
* Due to a Windows 7 limitation, please connect your USB device(s) to the USB 2.0/1.1 port(s) before the VIA USB 3.0 controller driver is installed.

Internal I/O Connectors

1.1 x 24-pin ATX main power connector
2.1 x 4-pin ATX 12V power connector
3.4 x SATA 6Gb/s connectors
4.4 x SATA 3Gb/s connectors
5.1 x mSATA connector
6.1 x CPU fan header
7.3 x system fan headers
8.1 x front panel header
9.1 x front panel audio header
10.1 x S/PDIF Out header
11.1 x USB 3.0/2.0 header
12.2 x USB 2.0/1.1 headers
13.1 x serial port header
14.1 x Clear CMOS jumper
15.1 x Trusted Platform Module (TPM) header

Back Panel Connectors

1.1 x PS/2 keyboard/mouse port
2.1 x D-Sub port
3.1 x DVI-D port
4.1 x HDMI port
5.6 x USB 3.0/2.0 ports
6.2 x USB 2.0/1.1 ports
7.1 x RJ-45 port
8.1 x optical S/PDIF Out connector
9.5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In/Mic In, Line Out)

I/O Controller

1.iTE I/O Controller Chip

H/W Monitoring

1.System voltage detection
2.CPU/System temperature detection
3.CPU/System fan speed detection
4.CPU overheating warning
5.CPU/System fan fail warning
6.CPU/System fan speed control
* Whether the CPU/system fan speed control function is supported will depend on the CPU/system cooler you install.

BIOS

1.2 x 64 Mbit flash
2.Use of licensed AMI EFI BIOS
3.Support for DualBIOS™
4.PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

Unique Features

1.Support for @BIOS
2.Support for Q-Flash
3.Support for Xpress Install
4.Support for Xpress Recovery2
5.Support for eXtreme Hard Drive (X.H.D)
6.Support for Auto Green
7.Support for ON/OFF Charge
8.Support for Q-Share
9.Support for 3D Power
10.Support for LAN Optimizer (Intelligent optimization network management tool)

Bundle Software

1.Norton Internet Security (OEM version)
2.Intel® Smart Response Technology
3.Intel® Rapid Start Technology
4.LucidLogix Virtu MVP
* Make sure the monitor cable has been connected to the integrated graphics port on the back panel.

Operating System

1.Support for Microsoft® Windows 7/XP

Form Factor

1.ATX Form Factor; 30.5cm x 24.4cm

Remark

1.Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website.
2.Most hardware/software vendors may no longer offer drivers to support Win9X/ME/2000/XP SP1/SP2. If drivers are available from the vendors, we will update them on the GIGABYTE website.

Links:

- Preisvergleich

- Produktseite / Info beim Hersteller

- Downloads: Bios, Treiber, Handbuch,...






xxxGigabyte GA-Z77X - UD3H


Layout:



weitere Bilder:


Spezifikationen:

CPU

1.Support for Intel® Core™ i7 processors/Intel® Core™ i5 processors/ Intel® Core™ i3 processors/Intel® Pentium® processors/Intel® Celeron® processors in the LGA1155 package
2.L3 cache varies with CPU
(Please refer "CPU Support List" for more information.)

Chipset

1.Intel® Z77 Express Chipset

Memory

1.4 x 1.5V DDR3 DIMM sockets supporting up to 32 GB of system memory
* Due to Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than 4 GB.
2.Dual channel memory architecture
3.Support for DDR3 1600/1333/1066 MHz memory modules
4.Support for non-ECC memory modules
5.Support for Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)

Onboard Graphics

Chipset: 1.1 x D-Sub port
2.1 x DVI-D port, supporting a maximum resolution of 1920x1200
* The DVI-D port does not support D-Sub connection by adapter.
3.1 x HDMI port, supporting a maximum resolution of 1920x1200
4.1 x DisplayPort, supporting a maximum resolution of 2560x1600

Audio

1.VIA VT2021 codec
2.High Definition Audio
3.2/4/5.1/7.1-channel
4.Support for S/PDIF Out

LAN

1.Atheros GbE LAN chip (10/100/1000 Mbit)

Expansion Slots

1.1 x PCI Express x16 slot, running at x16 (PCIEX16)
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
2.1 x PCI Express x16 slot, running at x8 (PCIEX8)
(The PCIEX16 and PCIEX8 slots conform to PCI Express 3.0 standard.)
* The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot will operate at up to x8 mode.
* The PCI Express x16 slots support up to PCI Express 2.0 standard when an Intel 32nm (Sandy Bridge) CPU is installed.
3.1 x PCI Express x16 slot, running at x4 (PCIEX4)
* The PCIEX4 slot shares bandwidth with all PCI Express x1 slots. All PCI Express x1 slots will become unavailable when a PCIe x4 expansion card is installed.
4.3 x PCI Express x1 slots
(The PCIEX4 and PCI Express x1 slots conform to PCI Express 2.0 standard.)
5.1 x PCI slot

Multi-Graphics Technology

1.Support for 2-Way AMD CrossFireX™/NVIDIA SLI technology (PCIEX16 and PCIEX8)
The PCIEX16 slot operates at up to x8 mode when AMD CrossFireX™/NVIDIA SLI is enabled.

Storage Interface

Chipset: 1.2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1) supporting up to 2 SATA 6Gb/s devices
2.4 x SATA 3Gb/s connectors (SATA2 2~5) supporting up to 4 SATA 3Gb/s devices
3.1 x mSATA connector
* The SATA2 5 connector will become unavailable when the mSATA connector is installed with a solid state drive.
4.Support for RAID 0, RAID 1, RAID 5, and RAID 10
* When a RAID set is built across the SATA 6Gb/s and SATA 3Gb/s channels, the system performance of the RAID set may vary depending on the devices being connected.
Marvell 88SE9172 chip: 1.2 x eSATA 6Gb/s connectors on the back panel supporting up to 2 SATA 6Gb/s devices
2.Support for RAID 0 and RAID 1

USB

Chipset: 1.Up to 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header)
* In Windows XP, the Intel USB 3.0 ports can support up to USB 2.0 transfer speed.
2.Up to 6 USB 2.0/1.1 ports (available through the internal USB headers)
VIA VL800 chip: 1.Up to 4 USB 3.0/2.0 ports on the back panel
* Due to a Windows 7 limitation, please connect your USB device(s) to the Intel controlled USB port(s) (located below the RJ-45 LAN port) before the VIA USB 3.0 controller driver is installed.

Internal I/O Connectors

1.1 x 24-pin ATX main power connector
2.1 x 8-pin ATX 12V power connector
3.1 x PCIe power connector
4.2 x SATA 6Gb/s connectors
5.4 x SATA 3Gb/s connectors
6.1 x mSATA connector
7.1 x CPU fan header
8.4 x fan headers
9.1 x front panel header
10.1 x front panel audio header
11.1 x S/PDIF Out header
12.3 x USB 2.0/1.1 headers
13.1 x USB 3.0/2.0 header
14.1 x Clear CMOS jumper
15.1 x Trusted Platform Module (TPM) header
16.1 x power button
17.1 x reset button
18.1 x Clear CMOS button
19.1 x Voltage Measurement Points
20.1 x BIOS Switch

Back Panel Connectors

1.1 x PS/2 keyboard/mouse port
2.1 x D-Sub port
3.1 x DVI-D port
4.1 x optical S/PDIF Out connector
5.1 x HDMI port
6.1 x DisplayPort
7.2 x eSATA 6Gb/s connectors
8.6 x USB 3.0/2.0 ports
9.1 x RJ-45 port
10.6 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In/Mic In, Line Out)

I/O Controller

1.iTE I/O Controller Chip

H/W Monitoring

1.System voltage detection
2.CPU/System temperature detection
3.CPU/System fan speed detection
4.CPU overheating warning
5.CPU/System fan fail warning
6.CPU/System fan speed control
* Whether the CPU/system fan speed control function is supported will depend on the CPU/system cooler you install.

BIOS

1.2 x 64 Mbit flash
2.Use of licensed AMI EFI BIOS
3.Support for DualBIOS™
4.PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

Unique Features

1.Support for @BIOS
2.Support for Q-Flash
3.Support for Xpress Install
4.Support for Xpress Recovery2
5.Support for EasyTune
* Available functions in EasyTune may differ by motherboard model.
6.Support for eXtreme Hard Drive (X.H.D)
7.Support for Auto Green
8.Support for ON/OFF Charge
9.Support for Q-Share
10.Support for 3D Power
11.Support for LAN Optimizer (Intelligent optimization network management tool)

Bundle Software

1.Norton Internet Security (OEM version)
2.Intel® Rapid Start Technology
3.Intel® Smart Connect Technology
4.Intel® Smart Response Technology
5.LucidLogix Virtu MVP
* Make sure the monitor cable has been connected to the integrated graphics port on the back panel.

Operating System

1.Support for Microsoft® Windows 7/XP

Form Factor

1.ATX Form Factor; 30.5cm x 24.4cm

Remark

1.Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website.
2.Most hardware/software vendors may no longer offer drivers to support Win9X/ME/2000/XP SP1/SP2. If drivers are available from the vendors, we will update them on the GIGABYTE website.

Links:

- Preisvergleich

- Produktseite / Info beim Hersteller

- Downloads: Bios, Treiber, Handbuch,...





xxxGigabyte GA-Z77X - UD3H - WB WIFI


Layout:



weitere Bilder:


Spezifikationen:

CPU

1.Support for Intel® Core™ i7 processors/Intel® Core™ i5 processors/ Intel® Core™ i3 processors/Intel® Pentium® processors/Intel® Celeron® processors in the LGA1155 package
2.L3 cache varies with CPU
(Please refer "CPU Support List" for more information.)

Chipset

1.Intel® Z77 Express Chipset

Memory

1.4 x 1.5V DDR3 DIMM sockets supporting up to 32 GB of system memory
* Due to Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than 4 GB.
2.Dual channel memory architecture
3.Support for DDR3 1600/1333/1066 MHz memory modules
4.Support for non-ECC memory modules
5.Support for Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)

Onboard Graphics

Chipset: 1.1 x D-Sub port
2.1 x DVI-D port, supporting a maximum resolution of 1920x1200
* The DVI-D port does not support D-Sub connection by adapter.
3.1 x HDMI port, supporting a maximum resolution of 1920x1200
4.1 x DisplayPort, supporting a maximum resolution of 2560x1600

Audio

1.VIA VT2021 codec
2.High Definition Audio
3.2/4/5.1/7.1-channel
4.Support for S/PDIF Out

LAN

1.Atheros GbE LAN chip (10/100/1000 Mbit)

Expansion Slots

1.1 x PCI Express x16 slot, running at x16 (PCIEX16)
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
2.1 x PCI Express x16 slot, running at x8 (PCIEX8)
(The PCIEX16 and PCIEX8 slots conform to PCI Express 3.0 standard.)
* The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot will operate at up to x8 mode.
* The PCI Express x16 slots support up to PCI Express 2.0 standard when an Intel 32nm (Sandy Bridge) CPU is installed.
3.1 x PCI Express x16 slot, running at x4 (PCIEX4)
* The PCIEX4 slot shares bandwidth with all PCI Express x1 slots. All PCI Express x1 slots will become unavailable when a PCIe x4 expansion card is installed.
4.3 x PCI Express x1 slots
(The PCIEX4 and PCI Express x1 slots conform to PCI Express 2.0 standard.)
5.1 x PCI slot

Multi-Graphics Technology

1.Support for 2-Way AMD CrossFireX™/NVIDIA SLI technology (PCIEX16 and PCIEX8)
The PCIEX16 slot operates at up to x8 mode when AMD CrossFireX™/NVIDIA SLI is enabled.

Storage Interface

Chipset: 1.2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1) supporting up to 2 SATA 6Gb/s devices
2.4 x SATA 3Gb/s connectors (SATA2 2~5) supporting up to 4 SATA 3Gb/s devices
3.1 x mSATA connector
* The SATA2 5 connector will become unavailable when the mSATA connector is installed with a solid state drive.
4.Support for RAID 0, RAID 1, RAID 5, and RAID 10
* When a RAID set is built across the SATA 6Gb/s and SATA 3Gb/s channels, the system performance of the RAID set may vary depending on the devices being connected.
Marvell 88SE9172 chip: 1.2 x eSATA 6Gb/s connectors on the back panel supporting up to 2 SATA 6Gb/s devices
2.Support for RAID 0 and RAID 1

USB

Chipset: 1.Up to 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header)
* In Windows XP, the Intel USB 3.0 ports can support up to USB 2.0 transfer speed.
2.Up to 6 USB 2.0/1.1 ports (available through the internal USB headers)
VIA VL800 chip: 1.Up to 4 USB 3.0/2.0 ports on the back panel
* Due to a Windows 7 limitation, please connect your USB device(s) to the Intel controlled USB port(s) (located below the RJ-45 LAN port) before the VIA USB 3.0 controller driver is installed.

Internal I/O Connectors

1.1 x 24-pin ATX main power connector
2.1 x 8-pin ATX 12V power connector
3.1 x PCIe power connector
4.2 x SATA 6Gb/s connectors
5.4 x SATA 3Gb/s connectors
6.1 x mSATA connector
7.1 x CPU fan header
8.4 x fan headers
9.1 x front panel header
10.1 x front panel audio header
11.1 x S/PDIF Out header
12.3 x USB 2.0/1.1 headers
13.1 x USB 3.0/2.0 header
14.1 x Clear CMOS jumper
15.1 x Trusted Platform Module (TPM) header
16.1 x power button
17.1 x reset button
18.1 x Clear CMOS button
19.1 x Voltage Measurement Points
20.1 x BIOS Switch

Back Panel Connectors

1.1 x PS/2 keyboard/mouse port
2.1 x D-Sub port
3.1 x DVI-D port
4.1 x optical S/PDIF Out connector
5.1 x HDMI port
6.1 x DisplayPort
7.2 x eSATA 6Gb/s connectors
8.6 x USB 3.0/2.0 ports
9.1 x RJ-45 port
10.6 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In/Mic In, Line Out)

I/O Controller

1.iTE I/O Controller Chip

H/W Monitoring

1.System voltage detection
2.CPU/System temperature detection
3.CPU/System fan speed detection
4.CPU overheating warning
5.CPU/System fan fail warning
6.CPU/System fan speed control
* Whether the CPU/system fan speed control function is supported will depend on the CPU/system cooler you install.

BIOS

1.2 x 64 Mbit flash
2.Use of licensed AMI EFI BIOS
3.Support for DualBIOS™
4.PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

Unique Features

1.Support for @BIOS
2.Support for Q-Flash
3.Support for Xpress Install
4.Support for Xpress Recovery2
5.Support for EasyTune
* Available functions in EasyTune may differ by motherboard model.
6.Support for eXtreme Hard Drive (X.H.D)
7.Support for Auto Green
8.Support for ON/OFF Charge
9.Support for Q-Share
10.Support for 3D Power
11.Support for LAN Optimizer (Intelligent optimization network management tool)

Bundle Software

1.Norton Internet Security (OEM version)
2.Intel® Rapid Start Technology
3.Intel® Smart Connect Technology
4.Intel® Smart Response Technology
5.LucidLogix Virtu MVP
* Make sure the monitor cable has been connected to the integrated graphics port on the back panel.

Operating System

1.Support for Microsoft® Windows 7/XP

Form Factor

1.ATX Form Factor; 30.5cm x 24.4cm

Remark

1.Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website.
2.Most hardware/software vendors may no longer offer drivers to support Win9X/ME/2000/XP SP1/SP2. If drivers are available from the vendors, we will update them on the GIGABYTE website.

Links:

- Preisvergleich

- Produktseite / Info beim Hersteller

- Downloads: Bios, Treiber, Handbuch,...






xxxGigabyte GA-Z77X - UD5H


Layout:



weitere Bilder:




Spezifikationen:

CPU

1.Support for Intel® Core™ i7 processors/Intel® Core™ i5 processors/ Intel® Core™ i3 processors/Intel® Pentium® processors/Intel® Celeron® processors in the LGA1155 package
2.L3 cache varies with CPU
(Please refer "CPU Support List" for more information.)

Chipset

1.Intel® Z77 Express Chipset

Memory

1.4 x 1.5V DDR3 DIMM sockets supporting up to 32 GB of system memory
* Due to Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than 4 GB.
2.Dual channel memory architecture
3.Support for DDR3 1600/1333/1066 MHz memory modules
4.Support for non-ECC memory modules
5.Support for Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)

Onboard Graphics

Chipset: 1.1 x D-Sub port
2.1 x DVI-D port, supporting a maximum resolution of 1920x1200
* The DVI-D port does not support D-Sub connection by adapter.
3.1 x HDMI port, supporting a maximum resolution of 1920x1200
4.1 x DisplayPort, supporting a maximum resolution of 2560x1600p

Audio

1.Realtek ALC898 codec
2.Support for X-Fi Xtreme Fidelity® and EAX® Advanced HD™ 5.0 technologies
3.High Definition Audio
4.2/4/5.1/7.1-channel
5.Support for S/PDIF Out

LAN

1.1 x Atheros GbE LAN chip (10/100/1000 Mbit) (LAN1)
2.1 x Intel GbE LAN chip (10/100/1000 Mbit) (LAN2)

Expansion Slots

1.1 x PCI Express x16 slot, running at x16 (PCIEX16)
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
* The PCI Express x16 slot supports up to PCI Express 2.0 standard when an Intel 32nm (Sandy Bridge) CPU is installed.
2.1 x PCI Express x16 slot, running at x8 (PCIEX8)
* The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot will operate at up to x8 mode.
3.1 x PCI Express x16 slot, running at x4 (PCIEX4)
* The PCIEX4 slot is available only when an Intel 22nm CPU is installed.
* The PCIEX4 slot shares bandwidth with the PCIEX8 and PCIEX16 slots. When the PCIEX4 slot is populated, the PCIEX16 slot will operate at up to x8 mode and the PCIEX8 will operate at up to x4 mode.
(The PCIEX16, PCIEX8 and PCIEX4 slots conform to PCI Express 3.0 standard.)
4.3 x PCI Express x1 slots
(All PCI Express x1 slots conform to PCI Express 2.0 standard.)
5.1 x PCI slot

Multi-Graphics Technology

1.Support for AMD CrossFireX™ / NVIDIA SLI technology

Storage Interface

Chipset: 1.2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1) supporting up to 2 SATA 6Gb/s devices
2.4 x SATA 3Gb/s connectors (SATA2 2~5) supporting up to 4 SATA 3Gb/s devices
3.1 x mSATA connector
* The SATA2 5 connector will become unavailable when the mSATA connector is installed with a solid state drive.
4.Support for RAID 0, RAID 1, RAID 5, and RAID 10
* When a RAID set is built across the SATA 6Gb/s and SATA 3Gb/s channels, the system performance of the RAID set may vary depending on the devices being connected.
2 x Marvell 88SE9172 chips: 1.3 x SATA 6Gb/s connectors (GSATA3 6/7/8) supporting up to 3 SATA 6Gb/s devices
2.1 x eSATA 6Gb/s connector on the back panel supporting up to 1 SATA 6Gb/s device
3.Support for RAID 0 and RAID 1

USB

Chipset: 1.Up to 2 USB 3.0/2.0 ports (available through the internal USB headers)
2.Up to 6 USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers)
Chipset + 2 VIA VL810 Hubs: 1.Up to 8 USB 3.0/2.0 ports (4 ports on the back panel, 4 ports available through the internal USB headers)
* In Windows XP, the Intel USB 3.0 ports and VIA VL810 HUB can support up to USB 2.0 transfer speed.
* Due to a Windows 7 limitation, please connect your USB device(s) to the USB 2.0/1.1 port(s) before the Intel USB 3.0 controller driver is installed.

IEEE 1394

VIA VT6308 chip: 1.Up to 2 IEEE 1394a ports (1 port on the back panel, 1 port available through the internal IEEE 1394a header)

Internal I/O Connectors

1.1 x 24-pin ATX main power connector
2.1 x 8-pin ATX 12V power connector
3.1 x PCIe power connector
4.5 x SATA 6Gb/s connectors
5.4 x SATA 3Gb/s connectors
6.1 x mSATA connector
7.1 x CPU fan header
8.4 x system fan headers
9.1 x front panel header
10.1 x front panel audio header
11.1 x S/PDIF Out header
12.3 x USB 3.0/2.0 headers
13.2 x USB 2.0/1.1 headers
14.1 x Clear CMOS jumper
15.1 x Trusted Platform Module (TPM) header
16.1 x power button
17.1 x reset button
18.1 x Clear CMOS button
19.1 x heatsink LED power connector
20.1 x BIOS Switch
21.Voltage Measurement Points

Back Panel Connectors

1.1 x D-Sub port
2.1 x DVI-D port
3.1 x optical S/PDIF Out connector
4.1 x HDMI port
5.1 x DisplayPort
6.1 x eSATA 6Gb/s connector
7.4 x USB 3.0/2.0 ports
8.2 x USB 2.0/1.0 ports
9.1 x IEEE 1394a port
10.2 x RJ-45 ports
11.6 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In/Mic In, Line Out)

I/O Controller

1.iTE I/O Controller Chip

H/W Monitoring

1.System voltage detection
2.CPU/System temperature detection
3.CPU/System fan speed detection
4.CPU overheating warning
5.CPU/System fan fail warning
6.CPU/System fan speed control
* Whether the CPU/system fan speed control function is supported will depend on the CPU/system cooler you install.

BIOS

1.2 x 64 Mbit flash
2.Use of licensed AMI EFI BIOS
3.Support for DualBIOS™
4.PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

Unique Features

1.Support for @BIOS
2.Support for Q-Flash
3.Support for Xpress Install
4.Support for Xpress Recovery2
5.Support for eXtreme Hard Drive (X.H.D)
6.Support for Auto Green
7.Support for ON/OFF Charge
8.Support for Q-Share
9.Support for 3D Power
10.Support for LAN Optimizer (Intelligent optimization network management tool)

Bundle Software

1.Norton Internet Security (OEM version)
2.Intel® Rapid Start Technology
3.Intel® Smart Connect Technology
4.Intel® Smart Response Technology
5.LucidLogix Virtu MVP
* Make sure the monitor cable has been connected to the integrated graphics port on the back panel.

Operating System

1.Support for Microsoft® Windows 7/XP

Form Factor

1.ATX Form Factor; 30.5cm x 24.4cm

Remark

1.Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website.
2.Most hardware/software vendors may no longer offer drivers to support Win9X/ME/2000/XP SP1/SP2. If drivers are available from the vendors, we will update them on the GIGABYTE website.

Links:

- Preisvergleich

- Produktseite / Info beim Hersteller

- Downloads: Bios, Treiber, Handbuch,...







xxxGigabyte GA-Z77X - UD5H - WB WIFI


Layout:



weitere Bilder:


Spezifikationen:

CPU

1.Support for Intel® Core™ i7 processors/Intel® Core™ i5 processors/ Intel® Core™ i3 processors/Intel® Pentium® processors/Intel® Celeron® processors in the LGA1155 package
2.L3 cache varies with CPU
(Please refer "CPU Support List" for more information.)

Chipset

1.Intel® Z77 Express Chipset

Memory

1.4 x 1.5V DDR3 DIMM sockets supporting up to 32 GB of system memory
* Due to Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than 4 GB.
2.Dual channel memory architecture
3.Support for DDR3 1600/1333/1066 MHz memory modules
4.Support for non-ECC memory modules
5.Support for Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)

Onboard Graphics

Chipset: 1.1 x D-Sub port
2.1 x DVI-D port, supporting a maximum resolution of 1920x1200
* The DVI-D port does not support D-Sub connection by adapter.
3.1 x HDMI port, supporting a maximum resolution of 1920x1200
4.1 x DisplayPort, supporting a maximum resolution of 2560x1600p

Audio

1.Realtek ALC898 codec
2.Support for X-Fi Xtreme Fidelity® and EAX® Advanced HD™ 5.0 technologies
3.High Definition Audio
4.2/4/5.1/7.1-channel
5.Support for S/PDIF Out

LAN

1.1 x Atheros GbE LAN chip (10/100/1000 Mbit) (LAN1)
2.1 x Intel GbE LAN chip (10/100/1000 Mbit) (LAN2)

Expansion Slots

1.1 x PCI Express x16 slot, running at x16 (PCIEX16)
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
* The PCI Express x16 slot supports up to PCI Express 2.0 standard when an Intel 32nm (Sandy Bridge) CPU is installed.
2.1 x PCI Express x16 slot, running at x8 (PCIEX8)
* The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot will operate at up to x8 mode.
3.1 x PCI Express x16 slot, running at x4 (PCIEX4)
* The PCIEX4 slot is available only when an Intel 22nm CPU is installed.
* The PCIEX4 slot shares bandwidth with the PCIEX8 and PCIEX16 slots. When the PCIEX4 slot is populated, the PCIEX16 slot will operate at up to x8 mode and the PCIEX8 will operate at up to x4 mode.
(The PCIEX16, PCIEX8 and PCIEX4 slots conform to PCI Express 3.0 standard.)
4.3 x PCI Express x1 slots
(All PCI Express x1 slots conform to PCI Express 2.0 standard.)
5.1 x PCI slot

Multi-Graphics Technology

1.Support for AMD CrossFireX™ / NVIDIA SLI technology

Storage Interface

Chipset: 1.2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1) supporting up to 2 SATA 6Gb/s devices
2.4 x SATA 3Gb/s connectors (SATA2 2~5) supporting up to 4 SATA 3Gb/s devices
3.1 x mSATA connector
* The SATA2 5 connector will become unavailable when the mSATA connector is installed with a solid state drive.
4.Support for RAID 0, RAID 1, RAID 5, and RAID 10
* When a RAID set is built across the SATA 6Gb/s and SATA 3Gb/s channels, the system performance of the RAID set may vary depending on the devices being connected.
2 x Marvell 88SE9172 chips: 1.3 x SATA 6Gb/s connectors (GSATA3 6/7/8) supporting up to 3 SATA 6Gb/s devices
2.1 x eSATA 6Gb/s connector on the back panel supporting up to 1 SATA 6Gb/s device
3.Support for RAID 0 and RAID 1

USB

Chipset: 1.Up to 2 USB 3.0/2.0 ports (available through the internal USB headers)
2.Up to 6 USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers)
Chipset + 2 VIA VL810 Hubs: 1.Up to 8 USB 3.0/2.0 ports (4 ports on the back panel, 4 ports available through the internal USB headers)
* In Windows XP, the Intel USB 3.0 ports and VIA VL810 HUB can support up to USB 2.0 transfer speed.
* Due to a Windows 7 limitation, please connect your USB device(s) to the USB 2.0/1.1 port(s) before the Intel USB 3.0 controller driver is installed.

IEEE 1394

VIA VT6308 chip: 1.Up to 2 IEEE 1394a ports (1 port on the back panel, 1 port available through the internal IEEE 1394a header)

Internal I/O Connectors

1.1 x 24-pin ATX main power connector
2.1 x 8-pin ATX 12V power connector
3.1 x PCIe power connector
4.5 x SATA 6Gb/s connectors
5.4 x SATA 3Gb/s connectors
6.1 x mSATA connector
7.1 x CPU fan header
8.4 x system fan headers
9.1 x front panel header
10.1 x front panel audio header
11.1 x S/PDIF Out header
12.3 x USB 3.0/2.0 headers
13.2 x USB 2.0/1.1 headers
14.1 x Clear CMOS jumper
15.1 x Trusted Platform Module (TPM) header
16.1 x power button
17.1 x reset button
18.1 x Clear CMOS button
19.1 x heatsink LED power connector
20.1 x BIOS Switch
21.Voltage Measurement Points

Back Panel Connectors

1.1 x D-Sub port
2.1 x DVI-D port
3.1 x optical S/PDIF Out connector
4.1 x HDMI port
5.1 x DisplayPort
6.1 x eSATA 6Gb/s connector
7.4 x USB 3.0/2.0 ports
8.2 x USB 2.0/1.0 ports
9.1 x IEEE 1394a port
10.2 x RJ-45 ports
11.6 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In/Mic In, Line Out)

I/O Controller

1.iTE I/O Controller Chip

H/W Monitoring

1.System voltage detection
2.CPU/System temperature detection
3.CPU/System fan speed detection
4.CPU overheating warning
5.CPU/System fan fail warning
6.CPU/System fan speed control
* Whether the CPU/system fan speed control function is supported will depend on the CPU/system cooler you install.

BIOS

1.2 x 64 Mbit flash
2.Use of licensed AMI EFI BIOS
3.Support for DualBIOS™
4.PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

Unique Features

1.Support for @BIOS
2.Support for Q-Flash
3.Support for Xpress Install
4.Support for Xpress Recovery2
5.Support for eXtreme Hard Drive (X.H.D)
6.Support for Auto Green
7.Support for ON/OFF Charge
8.Support for Q-Share
9.Support for 3D Power
10.Support for LAN Optimizer (Intelligent optimization network management tool)

Bundle Software

1.Norton Internet Security (OEM version)
2.Intel® Rapid Start Technology
3.Intel® Smart Connect Technology
4.Intel® Smart Response Technology
5.LucidLogix Virtu MVP
* Make sure the monitor cable has been connected to the integrated graphics port on the back panel.

Operating System

1.Support for Microsoft® Windows 7/XP

Form Factor

1.ATX Form Factor; 30.5cm x 24.4cm

Remark

1.Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website.
2.Most hardware/software vendors may no longer offer drivers to support Win9X/ME/2000/XP SP1/SP2. If drivers are available from the vendors, we will update them on the GIGABYTE website.

Links:

- Preisvergleich

- Produktseite / Info beim Hersteller

- Downloads: Bios, Treiber, Handbuch,...






xxxWeitere Infos und nützliche Links:

Infos:

Per Software (Speedfan) regelbare Lüfteranschlüsse: (über ITE IT8728)



Sys_Fan1: Ja
Sys_Fan2: Nein
Sys_Fan3: Nein
Sys_Fan4: Nein
CPU_Fan: Ja



------------------------------------------------------------


Links:

- Gigabyte Z77 motherboards shown off at CES
- Die offiziellen Z77 Pressenews aus dem Gigabyte Forum
- GIGABYTE CeBIT 2012 Highlight









xxxKompatibilität Arbeitsspeicher:








xxxKompatibilität CPU Kühler:

Liste mit passenden Lüftkühler:

- Noctua NH-D14 (Sockel 775/1155/1156/1366/AMD/AM2/AM2+/AM3/AM3+/FM1)
- Phanteks PH-TC14PE (Sockel 1155/1156/1366/AM2/AM3) alle Richtungen montierbar
- Prolimatech Genesis Kühlkörper (Sockel 775/1155/1156/1366/AM2/AM2+/AM3/AM3+/FM1) / überdeckt den 1 PCIe Slot / RAM-Höhe beachten!
- Thermalright True Spirit 140 (Sockel AM2/AM2+/AM3/775/1155/1156/1366) verdeckt nicht den 1.Slot

Liste mit passenden Wasserkühler:

- So wie ich das bei meinem UD5H sehe, kann man den Heatkiller 3.0 wieder in allen Richtungen beim Z77X montieren. Beim Gigabyte Z68X waren ja Kondensatoren im Weg!







xxxReviews / Unboxing:








xxxSupport JZ electronic:

Infos:

- Einstellung Lüftersteuerung:





--------------------------------------

Links:

- BIOSe und News von JZ electronic







Gruß -Elle-

Zuletzt bearbeitet:
Bei vielen spinnen die GB Boards ab 4,4 GHz völlig rum und machen vieles nur nicht das was sie sollen :d
Ich hab mein GB Board auch umgetauscht und würde dir daher das gleiche empfehlen, jedenfalls wenn du über 4,4 GHz willst.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Bei vielen spinnen die GB Boards ab 4,4 GHz völlig rum und machen vieles nur nicht das was sie sollen :d
Ich hab mein GB Board auch umgetauscht und würde dir daher das gleiche empfehlen, jedenfalls wenn du über 4,4 GHz willst.

Ja ich hab mir das Board eigentlich gekauft um auch mal gescheit benchen zu können...als ichs gekauft hab gabs leider noch keine Tests oder Erfahrungsberichte
Umtausch geht schlecht... habs bereits gekauft bevor Ivy rauskam und kaputt is es ja nicht. Die einzige Möglichkeit wäre mit Verlust zu verkaufen, hab ich eigentlich auch keine Lust drauf

edit: wow bei 4,7GHz kloppt er bei eingestellten 1,20V gleich 1,404 drauf, eine stufe darunter bootet er nicht. Ich geh mal davon aus dass es ab 1,2V das spacken anfängt und davor noch die richtige VCore anliegt

Zuletzt bearbeitet:
Probier mal 4,3 GHz, da sollte es dann ganz normal laufen ;)
Und dann probier mal die Vcore nicht fest einzustellen, sondern über offset. Eventuell leigt es ja an der festen Vcore, ich meine hier im Thread davon was gelesen zu haben.

-mach mal Turbo aus im Bios

-Energiesparsachen alle an lassen

-Spannung über Offset einstellen

-mal bitte 4.4 Ghz probieren mit -15 im Offset (ist nur ein Richtwert)

-so langsam ran testen

Also mit Offset und Energiespargedöns scheints zu laufen...
Turbo war natürlich bereits aus.


Anhänge

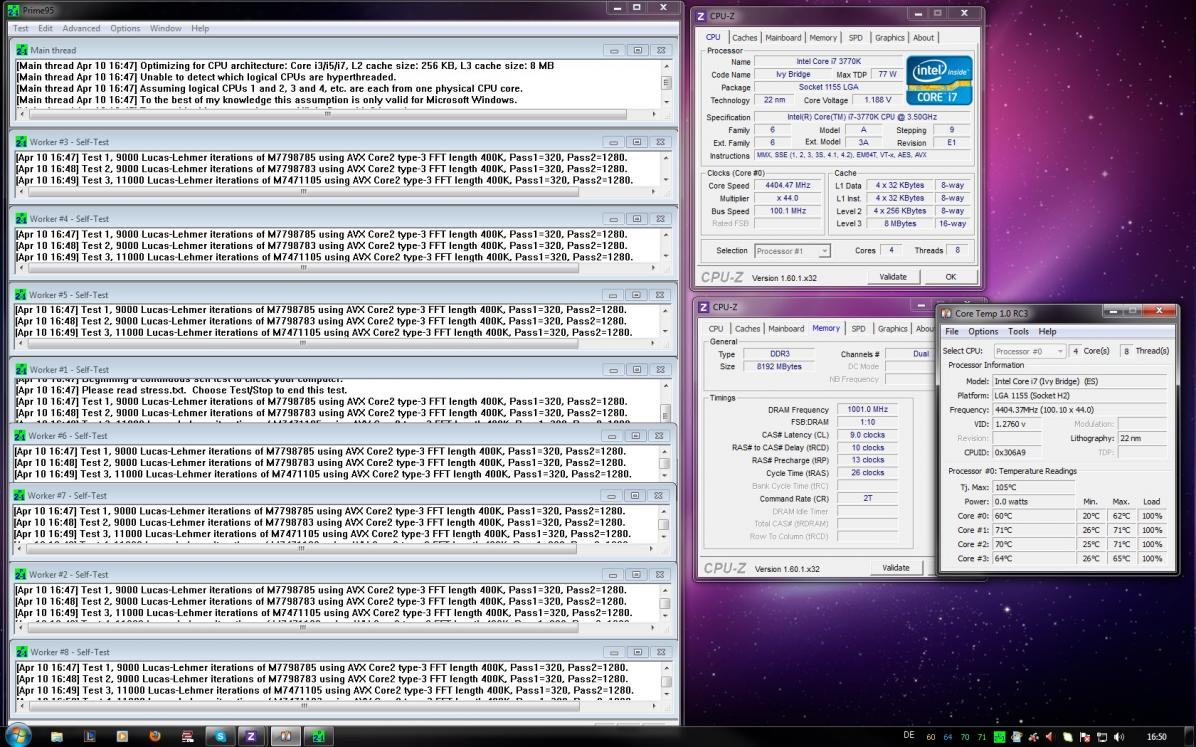

  • 4,4GHz.jpg
    209 KB · Aufrufe: 85
Soweit ich weiß tritt der Bug, bei den Personen bei denen er auftritt, ohnehin nur mit fester Vcore auf.

Nutzt doch einfach den Offset Mode, dieser hat den Bug meinen Informationen nach nicht und ist ohnehin das, was 80-90% aller User in de Praxis verwenden werden (Stichwort: Stromsparmodi und VCore Absenkung im Idle).

/edit: 2 Minuten zu spät :d

Mit BIOS F19j taktet die CPU nicht mehr runter auf 1,6 GHz und bleibt bei 4,2 GHz. Die Spannung geht aber runter. Liegt wohln nicht an CPUz, da CoreTemp das selbe zeigt.

Ist doch gut so. :)
Um sicher zu gehen das Keine WHEA Fehler dabei sind,gleich den 864K-Test in Verbindung mit prime 27.9 nutzen.

Hatte ich bei den 4,4 GHz nicht
Bei den 4,6, die ich jetzt eingestellt hab allerdings schon. Bloß scheint meine CPU nach oben hin kaum noch auf Spannung zu reagieren. Liegt vllt auch an den Temperaturen. Bin jetzt schon bei 1,29V für nur 200 MHz mehr...das lohnt kaum

Hallo...
ich hab schon ein paar Seiten in diesem Thread gelesen aber mit meinem Problem komme ich nicht wirklich weiter!
Ich bin seit einer Woche Besitzer eines UD5H! Nach der Installation von win7 und der Installation aller Treiber wird mir mein DVD Rom als Wechselmedien Device angezeigt! Also wie ein usb stick z.b.! Ich kenne den Fehler von einem alten System mit nforce4 Chipsatz! Ich weis nur das man bei der install vom chipsatzt was weglassen musste, kann mich aber nicht genau erinnern, was das war??
Sonst macht das Board keine Probleme! Ist ja schon recht heftig, was man hier so liest! Mein 3770k läuft auf 4,6GHz mit 1,22V Stable bei max 68°!
Das Board ist rev. 1.1 mit F14 Bios...
ich hoffe mir kann wer helfen!
Danke

Schau nach, ob im BIOS unter System -> ATA Port Informationen "Hot Plug" für das Laufwerk aktiviert ist.

Ich habe über Nacht gerendert und desshalb mein OC Profile mit 4,5 GHz geladen -> böser Fehler :wall:

Jetzt streikt wieder die Erp Funktion ! Selbst nach einem CMOS Reset lässt sich Erp nicht zum laufen bewegen :fire:
Muss jetzt wieder ein neues BIOS flashen damit es wieder läuft :wall:...

Was denken sich die Nussköpf von Gigaschrott dabei so einen Müll zu fabrizieren !?!?!?
Irgendwann verliere ich die Geduld mit dem sch... Board und schlag es kurz und klein ! Die Einzelteile schick ich dann an Gigaschrott zur RMA !

Boah hab ich grad nen Hals :fire:

Mit BIOS F19j taktet die CPU nicht mehr runter auf 1,6 GHz und bleibt bei 4,2 GHz. Die Spannung geht aber runter. Liegt wohln nicht an CPUz, da CoreTemp das selbe zeigt.

Jemand? Sollte mir das Sorgen machen oder kann das ruhig so bleiben? Also die Vcore geht ja runter.

Ist natürlich ärgerlich und auch eine Sache des Prinzips r4u$ch, aber sich so sehr über die paar W aufregen ist sicherlich auch nicht verhältnismäßig und sinnvoll ;)

Nehmen wir an dein Rechner ist 20 Stunden am Tag ausgeschaltet und dein Netzteil verbraucht 5W, dann wären das 36,4 kWh * 25 cent = 9€ pro Jahr.

Mein Rechner läuft fast 24/7, daher stört es mich nicht ganz so sehr, auch wenn ich es natürlich prinzipiell gar nicht verstehe, dass man das nicht einfach so gelassen hat wie es mit F8 damals war. Neue Intel Richtlinie hin oder her, andere Board Hersteller lassen ErP bei OC ja auch aktiv.

Zuletzt bearbeitet:
Ist natürlich ärgerlich und auch eine Sache des Prinzips r4u$ch, aber sich so sehr über die paar W aufregen ist sicherlich auch nicht verhältnismäßig und sinnvoll ;)

Nehmen wir an dein Rechner ist 20 Stunden am Tag ausgeschaltet und dein Netzteil verbraucht 5W, dann wären das 36,4 kWh * 25 cent = 9€ pro Jahr.

Mein Rechner läuft fast 24/7, daher stört es mich nicht ganz so sehr, auch wenn ich es natürlich prinzipiell gar nicht verstehe, dass man das nicht einfach so gelassen hat wie es mit F8 damals war. Neue Intel Richtlinie hin oder her, andere Board Hersteller lassen ErP bei OC ja auch aktiv.

Es geht mir dabei nicht darum Strom zu sparen !
Wenn Erp nicht funzt hört meine Maus und Tastatur nicht auf zu leuchten und meine externe HDD die meistens drann hängt läuft auch fröhlich weiter :wut:
Und das nervt Nachts wenn man pennen will...

@IronAge

nimm mal meine F19j BIOS Version mit CPU-Patch 17, da die Originale nur 15 hat ...kann sein, dass da die CPU richtig läuft... Asus hat vorgestern auch angefangen auf Patch 17 umzusteigen, was ich schon lange so anbiete ;-)

mein bios vom 15.03.2013 hat auch 17er patch also nix mit vorgestern...............

@IronAge

nimm mal meine F19j BIOS Version mit CPU-Patch 17, da die Originale nur 15 hat ...kann sein, dass da die CPU richtig läuft... Asus hat vorgestern auch angefangen auf Patch 17 umzusteigen, was ich schon lange so anbiete ;-)

Ich hab das F19j mit CPU-Patch 17 von dir vom 02.03.13. Wird dennoch falsch ausgelesen.

@RiMaBo,

naja, die Asus die ich von der Z77 Serie hier habe, hatten alle noch Patch 16 sogar teils nur 15 ;-)

@RiMaBo,

OK, dann war dein Board eher dran... auf der Webseite wurde es am 29.03.13 angeboten ;-)

Mit BIOS F19j taktet die CPU nicht mehr runter auf 1,6 GHz und bleibt bei 4,2 GHz. Die Spannung geht aber runter. Liegt wohln nicht an CPUz, da CoreTemp das selbe zeigt.

Mir ist auch aufgefallen, dass die VID sich zwischen Load und Idle kaum ändert. Ich denke ich werde wieder zu einem älteren wechseln. Jetzt stellt sich nur die Frage, was war das letzte BIOS, das (größtenteils) ohne Probleme getan hat.
Jemand irgendwelche empfehlungen? Ich habe die Lust verlorgen die BIOSE zu probieren. Es soll jetzt einfach nur - so gut wie halt geht - tun.

Zuletzt bearbeitet:
Hallo,
da sich mein Mainboard (Z77X-UD5H) vor ca. 3 Wochen verabschiedet hat und ich nun ein neues habe (dieses mal Rev. 1.1) und ich noch immer diese Störgeräusche habe frage ich euch einfach mal ob das wirklich normal ist.
Folgendes Problem: Die Eingänge des Onboard Sounds, ob LineIn oder MicIn Buchse spielt keine Rolle, haben ein Störgeräusch analog zur Bildfrequenz überlagert welches Lastabhängig Lauter wird.
Z.B.: 200FPS Grafiklast 100%, Störfrequenz von 200Hz, relativ laut
200FPS Grafiklast 50%, Störfrequenz von 200Hz, relativ leise
1200FPS Grafiklast 100%, Störfrequenz von 1200Hz, relativ laut
Das Problem trat auch schon bei meinem Vorgänger Board X58A-UD5 auf, da ich normalerweise eine Soundkarte verwende ist es nicht ganz so störend dennoch inaktzeptabel da es meinen Aufbau der TV Soundübertragung unerträglich macht. Dabei würde ich gerne den Ton des Receivers (2x Chinch L/R --> Stereo Klinke) auf den LineIn des Onboard und dann auf den Output durchschleifen. Jedoch höre ich dann dieses nervige Störgeräusch unter Last (in Windows fast unhörbar).
Der Receiver scheidet als Störquelle aus da dieses Problem auch bei angeschlossenem Mikrofon oder gar leerer Buchse auftritt.

Bereits getestet:
3 Verschiedene Graifikkarten, überall selbes Problem
3 Verschiedene Netzteile, keine veränderung
Soundkarte ausgebaut, keine veränderung
Vergleichsboard P55er Board von EVGA, keinerlei Probleme!


Könntet ihr vielleicht mal testen ob dies auch bei euch der Fall ist? Einfach mal die Grafikkarte voll Auslasten (MSI Kombustor o.ä.) und den LineIn/MicIn aufnehmen/auf die Lautsprecher legen und evlt. bisschen Lauter machen.
Oder jemand eine andere Idee woran es liegen könnte?

Danke

Zuletzt bearbeitet:
Hallo,

ich habe am SYS_Fan4 ein 3-Pin Gehäuse-Lüfter angeschlossen. Anfänglich wurde die Lüfterdrehzahl
im BIOS angezeigt, jetzt nicht mehr. Die Anzeigen für CPU_Fan und SYS_Fan2 funktionieren noch.
Das BIOS habe ich schon neu geflasht, ein Defekt des Lüfters will ich nicht ausschließen, er funktioniert
(dreht sich) aber.
Weiß Jemand, woran das liegen könnte? Danke

Wenn Du Pixelfehler hast im Bios liegt es nahe zu vermuten, dass es ein Problem mit dem Speicher bzw. dessen Einstellungen gibt.

Starkes OC unter Umgehung der Stromspar-Funktionen und Nutzung der iGPU passt eh nicht wirklich zusammen. ;)

Zuletzt bearbeitet:
JZ, falls du es überhaupt noch machst, könntest du mir das F18 BIOS für das UD3H mit den aktuellsten ROMs modden?

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
