Vorvorwort:
Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche starter bleibt vorerst als Spoiler im letzten Abschnitt angehängt, damit keine Inhalte verloren gehen.

Vorwort:
Erstmalig in Erscheinung ist das Gigabyte MC12-LE0 kurz vor Weihnachten 2023 auf mydealz getreten. Mit einem Preis von 50€ Neuware war (ist) es ein no-brainer um noch einen günstigen Server auf AM4-Basis zusammen zu stellen. Aktuell (21.10.2024) liegt der Preis bei ~60€, wobei es in der Vergangenheit zwischen 80 und 30 € für Neuware geschwankt hat. Ähnliche Boards (AsRock Rack) und auch der Nachfolger MC13 liegen meist bei >300 €.

Von Gigabyte ist es als mATX Enterprise-Workstation-Motherboard eingestuft und eignet sich insbesondere wegen IPMI/BMC auch für den Servereinbau.

Eine nett gemeinter Hinweis vorweg: Wenn du neu bist wärst du nicht der erste, welcher mit dem Updateprozess (BMC & BIOS) und der Hardwareauswahl (Kompatibilität) Probleme hättest. Lies gerne den Starter, bevor du mit Planung und Umsetzung startest.

Viele Dinge werden auch im Thread diskutiert, es ist jedoch mein Bestreben die wichtigsten Dinge im Starter als zentrales Nachschlagewerk zu sammeln und würde dich bitten zunächst einmal dort nach deinem Problem zu suchen oder auch die Suchfunktion des Threads nach ähnlichen Beiträgen zu nutzen. Ich bin über jeden Hinweis zu fehlenden Inhalten im Starter dankbar und ergänze dieser gerne.


Inhaltsverzeichnis​

  1. Das Angebot
  2. Technische Daten
  3. Prozessor Support
  4. Anleitungen & Guides
    1. BIOS und BMC Update
    2. Reset BMC Passwort
  5. Bekannte Probleme
  6. FAQs
  7. Verbrauchswerte
  8. Linksammlung
  9. Vorheriger Starter

1. Das Angebot Nach oben​

Das Board ist alleine oder oft für wenige Euro mehr mit einem kleinen Gelid Kühler erhältlich. Erster Händler, welcher es zu einem sehr günstigen Preis angeboten hat war piospartslab über ebay bzw. den eigenen Onlineshop. In beiden Fällen konnte man in Kombination mit Gutscheincodes nochmals günstigere Preise erreichen. Die meiste Zeit ist/war dieser Händler auf einem der Verkaufswege am günstigsten und ist nicht bei geizhals gelistet.
Wenn einem das Board zusagt, jedoch weniger Leistung braucht oder noch weniger ausgeben möchte und bastelwillig ist kann ein Blick auf das Nachbarboard mit SoC quadcore Epyc MJ11-EC1 lohnen.

(ehemals Bestpreise, aktuell am teuersten)(ehemals Bestpreise, aktuell am teuersten)
Nur Mainboard MC12-LE0geizhalsebay PiospartslapPiospartslap
Mit Gelid KühlerRAM-KönigeBay PiospartslapPiospartslap

In der Vergangeheit gab es sowohl bei eBay als auch Piospartslab immer mal wieder Rabattgutscheine. Die Zeit scheint vorbei.

Erste Erwähnung im Luxx:
sch4kal schrieb:

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board (NEU) Projekte 2xLAN 1x management port | mydealz

www.mydealz.de www.mydealz.de
Zum Vergrößern anklicken....

2. Technische DatenNach oben​


880-png.960381
mc12-le0_blockdiagram-1027390689-png.1035466

  • mATX B550 AM4 Board für 3000-5000 AMD Ryzen (Achtung: keine 3000er Zen+ Picasso!)
  • bis zu 128 GB unbuffered (UDIMM) ECC oder non ECC (DDR4 2133-3200) (Achtung: KEIN registred/RDMM und KEIN LRDIMM!)
  • 2 x 1GbE LAN ports (Intel® I210-AT)
  • 1 x 10/100/1000 dedizierter management LAN port
  • Integrated in Aspeed® AST2500
    • "mini" onboard GPU zur Administation
    • 2D Video Graphic Adapter with PCIe bus interface
      1920x1200@60Hz 32bpp
  • Erweiterungsslots
    • 1 x PCIe 4.0 x16 (Gen4 x16 bus)slot from CPU
      • CPUs: Bitfuraction 8/8, 8/4/4 und 4/4/4/4 möglich
      • APUs: Bitfuraction nur 8/8 und 8/4/4 bzw 4/4/8 möglich
    • 1 x PCIe 4.0 x4 (Gen4 x4 bus)slot from CPU
      • (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme) ... die meisten Boards nutzen die Anbindung für die NVMe [@pumucke]
    • M.2 slot (über Chipsatz angebunden):
      • M-key
      • PCIe 3.0 x1 (max brutto 0,97 GByte/s)
  • Aspeed® AST2500 management controller
    GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
    • Dashboard
    • HTML5 KVM
    • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
    • Sensor Reading History Data
    • FRU Information
    • SEL Log in Linear Storage / Circular Storage Policy
    • Hardware Inventory
    • Fan Profile
    • System Firewall
    • Power Consumption
    • Power Control
    • LDAP / AD / RADIUS Support
    • Backup & Restore Configuration
    • Remote BIOS/BMC/CPLD Update
    • Event Log Filter
    • User Management
    • Media Redirection Settings
    • PAM Order Settings
    • SSL Settings
    • SMTP Settings
  • nur bedingt für normale Desktop Systeme zu empfehlen
    • sehr wenig I/O-Ports (2x USB 3.1)
    • VGA nur für onboard Grafik, keine Bildausgabe einer APU
    • kein onboard Sound

3. Prozessor SupportNach oben​

  • [Herstellerseite] Download: QVL Liste (mehr aber nicht alle CPUs aus der Tabelle unten)
  • Bei den 3000er Picasso APUs könnte man wegen der Namensgebung vermuten, dass sie laufen. Tun sie aber nicht (Zen+)
ACHTUNG: Die Tabelle vertauscht immer wieder die Spalten APU und ECC! Ich arbeite an der Fehlersuche.

CPUPassmark
multicore		Passmark
singlecore		Support?APUECC (+/Nein)iGPU
Intel N10055041943Nein
i5-850095812452Nein
3100115982420QVL-+
4650G Pro161662653QVLAPU++
3600177482567QVL-+
3600x189192652QVL-+
i5-12400193633519Nein
E5-2690v4194702074Nein
5500 (kein ECC)193983058APUAPUNeinN
5600G (kein ECC)198743190APUAPUNein+
5650G Pro207713252yAPU++
5600215763258y-+
5600x218883361QVL-+
3700x225422660QVL-+
5700 (kein ECC)242683250?APUNeinN
5700x266583382y-+
5800X3D283043233siehe #2.893 @JVN-
i5-13500318543884Nein
3900x326202706y-+
5950x455993468QVL, *Kühlung beachten-+

Grafischer Vergleich (danke @Haldi):


*Beim 5950X und teilweise auch anderen "großem" CPUs mit vielen Kernen wurde von Instabilitäten berichtet, da die Spannungsversorgung wohl realativ knapp bemessen ist. Unterschiedliche Nutzer haben die CPU mit unterschiedlichen Methoden stabil bekommen:
  • Wasserkühlung
  • Top-Blower (Thermalright baut große, leise)
  • Undervolting
  • Begrenzung der Leistungsaufnahme (PBO?)
  • hoher Airflow im Gehäuse
  • die Spannungswandler sind beim silbernen Kühlkörper links unter dem CPU Sockel (stimmt das?)

4. Anleitungen / GuideNach oben​

4.1 UpdatesNach oben​

Treiber, BIOS/UEFI und Firmware Updates gibt es auf der Herstellerseite.
Es gibt zwei Möglichkeiten das BIOS und die BMC Firmware zu upgraden: per UEFI oder BMC. Ich habe nur letzteres verwendet, andere finden das Update per UEFI einfacher.

per BMC:
  • eine unterstütze CPU einsetzen (bei mir ging es auch mit einem 5650G, welcher nicht auf der QVL steht)
  • einen Ramstick in Slot A1
  • Managment Lan mit Router verbinden
  • Board Starten (es muss laufen für den Update Prozess)
  • IP des Managment Interfaces Herausfinden (z. B. über ein fritzbox Menü)
  • mit der IP mit einem anderen Recher im gleichen Netzwerk verbinden
  • die Zugangsdaten stehen auf dem Karton und auf dem x16 PCIe Slot
  • die Flashvorgänge können bis zu 15 Minuten dauern, in der Zeit auf keinen Fall vom Strom trennen!
  • bei mir war nach erfolgreichem BIOS Update ein komplett stromlos machen des Boards für mehrere Minuten erforderlich
  • wenn man nur eine CPU hat, welche erst ab einerhöheren BIOS-Version unterstützt wird wäre meine Präferenz zuerst das BIOS zu updaten (wegen möglichem "BMC Passwort Brick")
  • BIOS Update
  • BMC Update
per UEFI (von @pumuckel):
  • eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
  • einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
  • Tast/Maus/mon anschließen
  • System starten und abwarten (erster Start dauert etwas)
  • Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)
  • dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
  • dann (wenn nötig) kurz restarten
  • dann das Bios entweder per BMC oder per UEFI updaten
  • dann runterfahren
  • Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
  • nach 1-2 Minuten wieder anstecken und Spass haben

4.2 Reset BMC PasswortNach oben​

Bei mir konnte ich mich bei einem von drei Boards nach einem BMC Update nicht mehr einloggen. Andere berichten von ähnlichen vorfällen. Ein Rücksetzen des BMC-Passwortes brachte abhilfe.

Ich habe gerade keine Zeit einen ganzen Guide zu machen, aber dir PDF dort sollte helfen:
www.gigabyte.com

BMC Unique Pre-Programmed Password Implementation Announcement | Security & Technical Advisory - GIGABYTE U.K.

Dear Valued Customers & Partners,Beginning in March 2020, GIGABYTE will begin implementing a new security feature for the BMC firmware stack on all our ...
www.gigabyte.com www.gigabyte.com

to-DO:

5. Problembehandlung Nach oben​

  • Reset BMC-PW
  • 5950X Abstürze

6. FAQsNach oben​

  • Lüfterprofil
  • Stromverbrauch zu hoch (im BIOS gemessen, Systeamatisches Abklemmen von Komponenten, Minimalkonfiguration, 30W Thread)
  • KVM-Konsole öffnen
  • Web-BIOS aufrufen

7. VerbrauchswerteNach oben​

  • 5600x Idle: 22W
  • 5650G Idle: 16W
  • die Liste soll später ergänzt werden, evtl. auch als Tabelle oder Online Sheet
Low Power Fetischisten könnten im folgenden Link Inspiration suchen. Wie man an den beiden Messwerten erkennen kann ist das MC12 bisher eher durch einen erhöhten Verbrauch (wegen dem BMC und u. A. den chiplet CPUs) aufgefallen.
www.hardwareluxx.de

[Sammelthread] - Die sparsamsten Systeme (<30W Idle)

++ Update ++ Die Liste ist jetzt als Google online Tabelle verfügbar (vielen Dank dafür an -DDD-) und wird nur noch dort weitergepflegt http://goo.gl/z8nt3A Es wurde ja schon öfter vorgeschlagen, mal in einem Thread nur die Mess-Ergebnisse der sparsamsten Systeme zu posten und da sich Niemand...
www.hardwareluxx.de www.hardwareluxx.de

8. LinksammlungNach oben​


9. Früherer StartbeitragNach oben​

Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche Starter bleibt hier vorerst (oder auch für immer) angehängt, damit keine Inhalte verloren gehen.
------------- Vorwort, Credits und Angebote

Vorwort:


Wer mir ein vergleichbares NEUWARE Mainboard zu dem Preis mit den Features nennen kann, der darf dies gern tun.... bisher fand ich keines unter 200-400€
hingewiesen darauf hat @sch4kal zuerst im Marktplatz Link Thread

Vergleichbare MBs (ab 390€ mit PCIe 4.0):

Mainboards AMD Sockel AM4 mit Formfaktor: µATX, Besonderheiten: IPMI Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Mainboards AMD Sockel AM4 mit Formfaktor: µATX, Besonderheiten: IPMI
geizhals.de geizhals.de




Unterstützte CPUs: AMD 3000er und 5000er (und mit F15 wohl auch APUs mit intern - aka für VMs nutzbarer aber nicht extern - nutzbarer IGP)

Bestpreise lagen um die 35€ für das Board (ultra low war mal 27€ bei 4 Stück inkl kühler)


mit low profile Kühler:
www.ebay.de

Gigabyte Mainboard MC12-LE0 AMD B550 AM4 Ryzen 5000 Server Board+Kühler NEU /NEW | eBay

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board NEU / NEW + Kühler. für AMD Ryzen 5000 Series / 4000 Series / 3000 Series. Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 Server Board NEU.
www.ebay.de


ohne low profile Kühler
www.ebay.de

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 Server Board NEU | eBay

Für AMD Ryzen 5000 Series / 4000 Series / 3000 Series. P/N: MC12-LE0 Rev. 1. 1 x Mainboard MC12-LE0 NEU / NEW. AMD Socket AM4. 1x Blende wie auf dem Foto. Technical data / Technische Daten. Drucker & Zubehör.
www.ebay.de

(hier die Gutscheine beachten!)



im Webshop von Pio (Ergänzung auf Userwunsch):
www.piospartslap.de

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board NEU / NEW - Piospartslap

GIGABYTE Mainboard für AMD Ryzen 5000 Series / 4000 Series / 3000 Series P/N: MC12-LE0 Rev 1 x microATX (W244 x D244 mm) NEW / NEU Tec
www.piospartslap.de www.piospartslap.de

(hier die Widerrufsbelehrung beachten!)





------------- Zur Hardware

Gigabyte Mainboard MC12-LE0​






www.gigabyte.com

MC12-LE0 (rev. 1.x) | Workstation Motherboard - GIGABYTE Germany

Single AMD Ryzen™ 5000/4000/3000 Series ProcessorsDual Channel UDIMM DDR4, 4 DIMMs2 x 1Gb/s LAN ports via Intel® I210-AT6 x SATA 6Gb/s ports1 x M.2 slot wit...
www.gigabyte.com www.gigabyte.com

mAtx B550 Am4 Board für 3000-5000er AMD CPUs
bis zu 128GB unbuffered ECC oder non ECC (DDR4 2133-3200) (ACHTUNG: KEIN REGISTERED ECC sondern unbuffered ECC)

2 x 1GbE LAN ports (Intel® I210-AT)
1 x 10/100/1000 management LAN

Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp


Expansion Slots

1 x PCIe x16 (Gen4 x16 bus) slot from CPU (Bifurcation 4/4/4/4 fähig mit NON -APUs)

Kommentar: setzt hier also normale CPUs ein . der 5600 (non x) ist imho hier ein sweetspot oder auch ein gebrauchter 3600x/3700x/3900x ...
generell würde ich bei 65W CPUs bleiben oder entsprechend die CPU limitieren (cTPU)
APUs können keine 4/4/4/4 bifurcation

1 x PCIe x4 (Gen4 x4 bus) slot from CPU (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme)
... die meisten Boards nutzen die Anbindung für die NVMe


1 x M.2 slot (über Chipsatz angebunden): (imho gut für ne kleine 128/256GB M2 SSD fürs OS - sowas bekommt ja nachgeworfen aus EDU stores und viele davon haben oft eh nur 2x PCIe 3.0)
- M-key
- PCIe Gen3 x1 (max brutto 0,97 GByte/s)
- Supports NGFF-2242/2280 cards




Board Management

Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface

  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management
  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings

------------- Kühlerempfehlung

Top Blow der die Spawas links unter dem CPU Sockel abdeckt (Thermalright baut nette)
.. damit ist der silberne Kühlkörper links unter dem CPU Sockel gemeint

------------- Bios, BMC Firmware, Treiber

offizielle:

BMC: 12.61.21
Bios: F15


hier: https://www.gigabyte.com/de/Enterprise/Server-Motherboard/MC12-LE0-rev-1x#Support



die einfachste Weise das Board auf den aktuellen Stand zu bringen:

eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
Tast/Maus/mon anschließen
System starten und abwarten (erster Start dauert etwas)

Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)

dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
dann (wenn nötig) kurz restarten
dann das Bios entweder per BMC oder per UEFI updaten
dann runterfahren
Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
nach 1-2 Minuten wieder anstecken und Spass haben


es geht auch komplett per BMC aber für viele ist das schwieriger als es rein mit CPU und Ram gleich zu machen
ich z.B. hab grad 2 Boards von F06 (Auslieferungszustand) direkt auf aktuelle BMC und BIOS F15 per BMC (mit CPU/Ram eingesetzt) ohne Probleme geupdated (21-9-2024)


------------- Reset des BMC Passwort


www.gigabyte.com

BMC Unique Pre-Programmed Password Implementation Announcement | Security & Technical Advisory - GIGABYTE U.K.

Dear Valued Customers & Partners,Beginning in March 2020, GIGABYTE will begin implementing a new security feature for the BMC firmware stack on all our ...
www.gigabyte.com www.gigabyte.com

... hier das PDF beachten


------------- Q&A


Passmark Scores ausgewählter CPUs zum Vergleich :

i5-8500: 9581 (6 Core S1151)
3600: 17776 (Zen2)
3600x: 18227 (Zen2)
i5-12400: 19557
E5-2690v4 : 19619 (S2011-3)
5600: 21592 <------ P/L
5600x: 21926
3700x: 22598 (Zen2)
5700x: 26738
i5-13500: 32250
3900x: 32678 (Zen2)
5950x: 45633 (hier muss aber wohl manuell die Spannung begrenzt werden (glaube unter 1,4V)) - aber gute Performance/W/€


------------- Links zu anderen Forendiskussionen


STH: https://forums.servethehome.com/ind...oard-mc12-le0-re1-0-amd-b550-am4-ryzen.42579/
L1T: https://forum.level1techs.com/t/gigabyte-mc12-le0/183692/21



------------- User Anmerkungen (selbst nicht geprüft)

@BobbyD:
  • Das BMC Passwort steht auf dem (Anmerkung: brauner Außenkarton an der Seite) Karton
  • Fürs BMC-Update über das BMC ist folgende Datei auszuwählen: "rom.ima_enc" Mode:BMC
  • Fürs BIOS-Update über das BMC ist folgende Datei auszuwählen: "image.RBU" Mode:Bios
#
#

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Irgendwie ist bei mir KVM nicht verfügbar.
SVM im Bios is aktiv. Gibts da noch ne versteckte Einstellung?

Edit: ah, muss noch viel lernen... Nested virtualization...

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Habt ihr auch mit AER errors zu kämpfen?
Bezieht sich auf die beiden NVMEs im China x8x4x4 Adapter zusammen mit einem 3900X und 128 GB 3200 Speicher.
Das ganze geschieht PVE.

Code:
Apr 24 23:42:24 node1 kernel: pcieport 0000:00:03.1: AER: Corrected error received: 0000:07:00.0
Apr 24 23:42:24 node1 kernel: nvme 0000:07:00.0: PCIe Bus Error: severity=Corrected, type=Physical Layer, (Receiver ID)
Apr 24 23:42:24 node1 kernel: nvme 0000:07:00.0:   device [1987:5016] error status/mask=00000001/00006000
Apr 24 23:42:24 node1 kernel: nvme 0000:07:00.0:    [ 0] RxErr                  (First)
Apr 24 23:42:24 node1 kernel: pcieport 0000:00:03.1: AER: Corrected error received: 0000:07:00.0
Apr 24 23:42:24 node1 kernel: nvme 0000:07:00.0: PCIe Bus Error: severity=Corrected, type=Physical Layer, (Receiver ID)
Apr 24 23:42:24 node1 kernel: nvme 0000:07:00.0:   device [1987:5016] error status/mask=00000001/00006000
Apr 24 23:42:24 node1 kernel: nvme 0000:07:00.0:    [ 0] RxErr                  (First)
Apr 24 23:42:24 node1 kernel: pcieport 0000:00:03.1: AER: Corrected error received: 0000:07:00.0
Apr 24 23:42:24 node1 kernel: nvme 0000:07:00.0: PCIe Bus Error: severity=Corrected, type=Physical Layer, (Receiver ID)
Apr 24 23:42:24 node1 kernel: nvme 0000:07:00.0:   device [1987:5016] error status/mask=00000001/00006000
Apr 24 23:42:24 node1 kernel: nvme 0000:07:00.0:    [ 0] RxErr                  (First)
Apr 24 23:42:24 node1 kernel: pcieport 0000:00:03.2: AER: Corrected error received: 0000:08:00.0
Apr 24 23:42:24 node1 kernel: nvme 0000:08:00.0: PCIe Bus Error: severity=Corrected, type=Physical Layer, (Receiver ID)
Apr 24 23:42:24 node1 kernel: nvme 0000:08:00.0:   device [1bb1:5018] error status/mask=00000001/00006000
Apr 24 23:42:24 node1 kernel: nvme 0000:08:00.0:    [ 0] RxErr                  (First)
Apr 24 23:42:24 node1 kernel: pcieport 0000:00:03.2: AER: Corrected error received: 0000:08:00.0
Apr 24 23:42:24 node1 kernel: pcieport 0000:00:03.2: AER: Corrected error received: 0000:08:00.0
Apr 24 23:42:24 node1 kernel: pcieport 0000:00:03.1: AER: Corrected error received: 0000:07:00.0
Apr 24 23:42:24 node1 kernel: nvme 0000:07:00.0: PCIe Bus Error: severity=Corrected, type=Physical Layer, (Receiver ID)
Apr 24 23:42:24 node1 kernel: nvme 0000:07:00.0:   device [1987:5016] error status/mask=00000001/00006000
Apr 24 23:42:24 node1 kernel: nvme 0000:07:00.0:    [ 0] RxErr                  (First)
Apr 24 23:42:24 node1 kernel: pcieport 0000:00:03.1: AER: Corrected error received: 0000:07:00.0
Apr 24 23:42:24 node1 kernel: nvme 0000:07:00.0: PCIe Bus Error: severity=Corrected, type=Physical Layer, (Receiver ID)
Apr 24 23:42:24 node1 kernel: nvme 0000:07:00.0:   device [1987:5016] error status/mask=00000001/00006000
Apr 24 23:42:24 node1 kernel: nvme 0000:07:00.0:    [ 0] RxErr                  (First)
Apr 24 23:42:24 node1 kernel: pcieport 0000:00:03.1: AER: Corrected error received: 0000:07:00.0
Apr 24 23:42:24 node1 kernel: nvme 0000:07:00.0: PCIe Bus Error: severity=Corrected, type=Physical Layer, (Receiver ID)
Apr 24 23:42:24 node1 kernel: nvme 0000:07:00.0:   device [1987:5016] error status/mask=00000001/00006000
Apr 24 23:42:24 node1 kernel: nvme 0000:07:00.0:    [ 0] RxErr                  (First)
Apr 24 23:42:24 node1 kernel: pcieport 0000:00:03.1: AER: Corrected error received: 0000:07:00.0
Apr 24 23:42:24 node1 kernel: nvme 0000:07:00.0: PCIe Bus Error: severity=Corrected, type=Physical Layer, (Receiver ID)
Apr 24 23:42:24 node1 kernel: nvme 0000:07:00.0:   device [1987:5016] error status/mask=00000001/00006000

Das wird an dem China Adapter liegen. Habe ähnliche Erfahrungen damit gemacht, siehe mein Beitrag
Beitrag im Thema 'Gigabyte Mainboard MC12-LE0 AM4, IPMI, Dual Intel GB Lan ECC fähig'
https://www.hardwareluxx.de/communi...-intel-gb-lan-ecc-fähig.1347943/post-30256280

Die Dinger sind ohne retimer, d.h. die „Leitungen“ bis zur NVME sind ohne Signalverstärker und damit anfällig für Fehler. Nicht umsonst kostet das Original von C-Payne signifikant mehr…

mrpasc schrieb:
Das wird an dem China Adapter liegen. Habe ähnliche Erfahrungen damit gemacht, siehe mein Beitrag
Beitrag im Thema 'Gigabyte Mainboard MC12-LE0 AM4, IPMI, Dual Intel GB Lan ECC fähig'
https://www.hardwareluxx.de/community/threads/gigabyte-mainboard-mc12-le0-am4-ipmi-dual-intel-gb-lan-ecc-fähig.1347943/post-30256280

Die Dinger sind ohne retimer, d.h. die „Leitungen“ bis zur NVME sind ohne Signalverstärker und damit anfällig für Fehler. Nicht umsonst kostet das Original von C-Payne signifikant mehr…
Zum Vergrößern anklicken....

Ich habe nun im UEFI die EInstellung geändert von: "x4x4x8" auf "x4x4x4x4" geändert. Bis jetzt keine weiteren Probleme. Ich beobachte das mal weiter.
Hat jemand schon die Einstellung für die zu verwendene PCIe Version gefunden? Oder ist sie nicht existent? :)

ebniv schrieb:

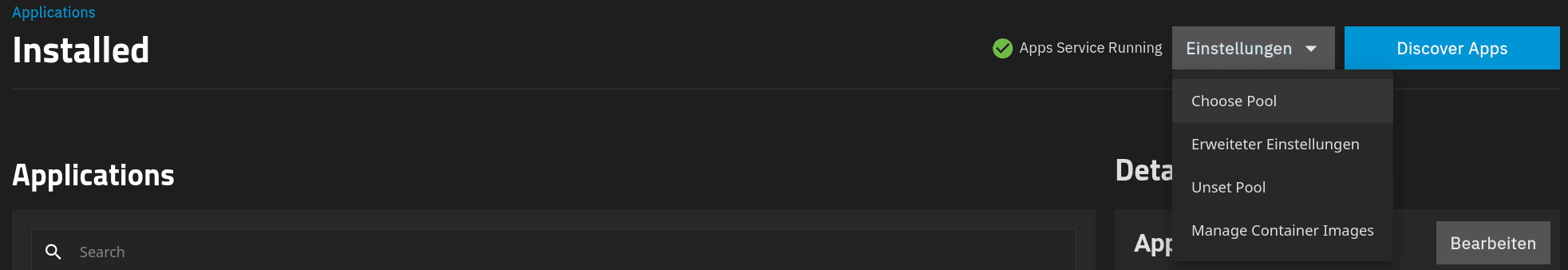

Deshalb habe ich das extra erwähnt. Unset Pool hat den Verbrauch (und damit vermutlich Stopp des App Service/ Kubernetes?) auf 29-30W abgesenkt.
Anhang anzeigen 992791
Nach Ausschalten der VM ging es nochmal weiter runter auf 27-28W. Das ist dann quasi Idle. Die Home Assistant VM hat bisher allerdings auch kaum etwas zu tun.

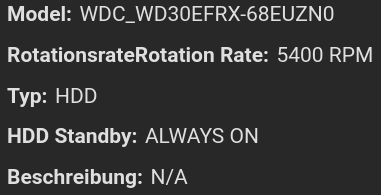

Wie finde ich das heraus? Ich glaube nicht:
Anhang anzeigen 992790
In den Datenblättern der HDDs steht auch: 4.1W (Betrieb), 3.0W (Leerlauf)
Extra leise und sparsame wollte ich haben, wenn es langsam etwas eng wird mit der Speicherkapazität.

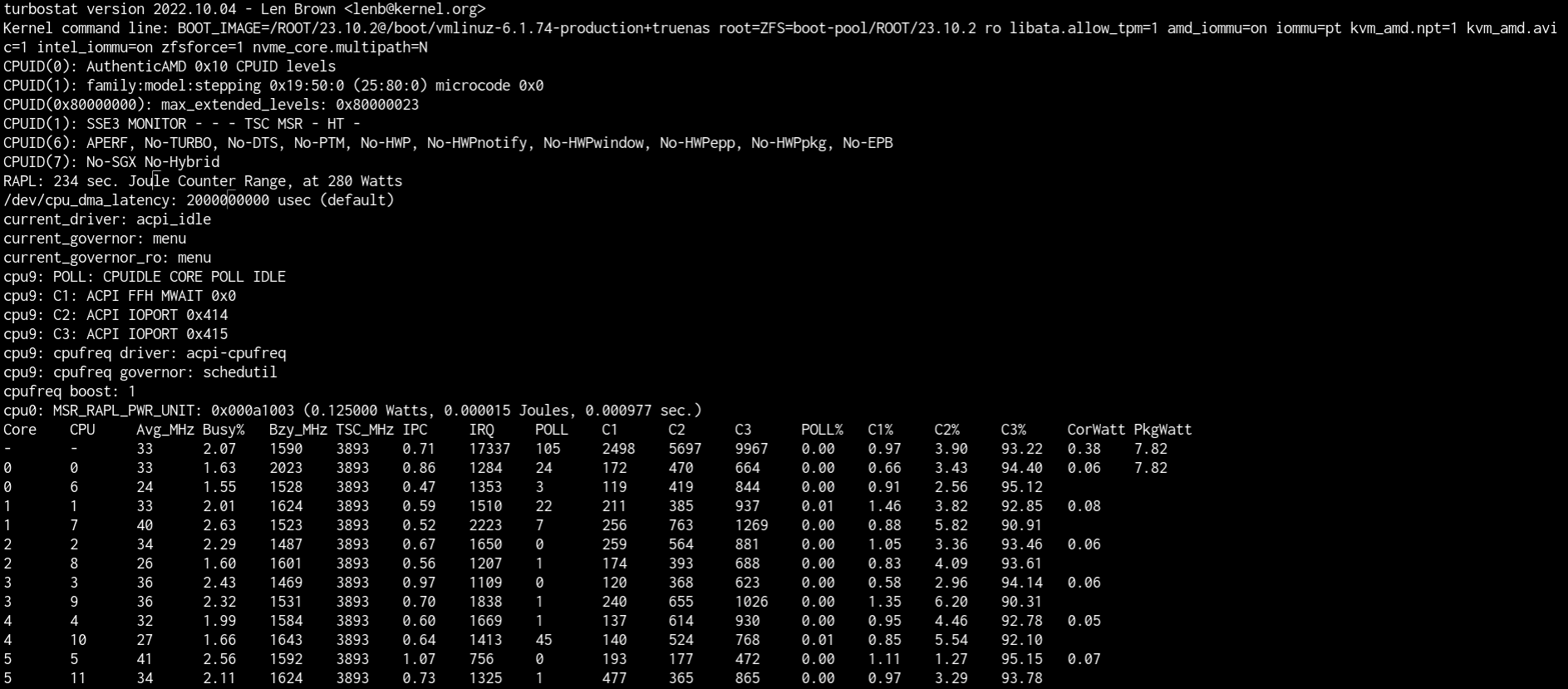

Ist das PkgPower? Also 7.8 W?
Anhang anzeigen 992788
Zum Vergrößern anklicken....

wie bekomme ich C3 states?
hier mein 5600x mit proxmox 8.1.4, aktiver docker lxc mit nextcloud aktiv bei ganz wenig client durchsatz aktuell. also eigentlich idle, truenas-scale als VM ausgeschaltet. entsprechned 2*2TB samsung 970evo plus im zfs mirror für den lxc und 1x host ssd, plus die melanox 3 karte für 10gig.

pkg-power von 14.66 watt ist schon deutlich mehr als euer G, an steckdose gemessen etwa 46W verbrauch für das gesamtsystem

Bildschirmfoto 2024-04-25 um 09.39.45.png

Meint ihr der Lüfter auf dem EBay Angebot reicht für einen 5700x oder soll ich lieber einen anderen verbauen?

MultumInParvo schrieb:
wie bekomme ich C3 states?
Zum Vergrößern anklicken....
Da kann ich leider nicht helfen, ich habe einfach installiert (TruesNAS Scale) und es war scheinbar da.
Beitrag automatisch zusammengeführt:

robse schrieb:
Meint ihr der Lüfter auf dem EBay Angebot reicht für einen 5700x oder soll ich lieber einen anderen verbauen?
Zum Vergrößern anklicken....
Also kaputt machen wirst du die CPU damit nicht. Sonst einfach mal testen und sonst doch noch einen anderen besorgen? Siehe auch #392 und #393. Bei mehr als 8 Kernen würde ich aber auf jeden Fall einen anderen Kühler nehmen.
Ich gehe mal davon aus, dass du den quasi "gratis" mit dem Brett bekommen hast? Extra kaufen würde ich mir den jetzt nicht (wenn man nicht die flache Bauweise braucht), sondern eher einen anderen nehmen.
Ich habe mich für den Thermalright SI-100 entschieden, da er einen großen Lüfter hat, relativ günstig ist (~ 30€) und Reserven für eventuell irgendwann mal eine größere CPU hat. Als Top-Blower lässt er auch noch ein kleines Lüftchen über das Board (Spannungswandler) wehen lässt.

Zuletzt bearbeitet:
techsolo12 schrieb:
Hat jemand schon die Einstellung für die zu verwendene PCIe Version gefunden? Oder ist sie nicht existent? :)
Zum Vergrößern anklicken....
Offiziell werden die als Gen. 4 vermarktet, aber es fehlt halt ein richtiger Retimer oder wenigstens Redriver. Ich würde sie auf Gen. 3 setzen (wobei die oben von mir erwähnten Probleme auf Gen. 3 Boards auftreten…).

generell:

ohne retimer/redriver sind PCIe Gen4 oder Gen5 sehr problematisch

Gen 4 geht "grad mal so" wenn die Traces direkt am Slot anliegen ... Gen5 generell garnicht

dazu kommt die Qualität des PCB/der Lanes drauf

daher findet man auch keine PCIe Gen 5 Karten außerhalb des Highend Server Segments

Gen 4 PCIe Karten haben meist ein 10+ Layer PCB

MultumInParvo schrieb:
wie bekomme ich C3 states?
Zum Vergrößern anklicken....
Zeigt Turbostat immer so an. Versuch mal Powertop.
MultumInParvo schrieb:
hier mein 5600x .... die melanox 3 karte für 10gig.
Zum Vergrößern anklicken....
Da bist du mit 14W package power aber noch recht gut mit dabei.
Komplet leeres System dürfte bestenfalls 9-11W package power bieten mit dem 5600X
Die Mellanox connectX 3 kann kein ASPM und erhöht leider auch den CPU Stromverbrauch.
Nur die 5650g oder 4650g monolithischen APUs kommen auf 4-8W package Power.

robse schrieb:
Meint ihr der Lüfter auf dem EBay Angebot reicht für einen 5700x oder soll ich lieber einen anderen verbauen?
Zum Vergrößern anklicken....
Wenn du einen 120mm Gehäuse lüfter dazu packst sollte das reichen.
Sofern du das als NAS benötigst das 99% im Idle ist.
Wenn da ordentlich CPU Last drauf liegt würde ich es nicht empfehlen, nur aus dem Grund weil das ding ziemlich lärm macht wenn er hochdreht.

MultumInParvo schrieb:
wie bekomme ich C3 states?
Zum Vergrößern anklicken....
Guck mit ZenStates (https://github.com/r4m0n/ZenStates-Linux) nach, ob die C-States korrekt aktiviert sind. Brauchst python dafür, der Befehl lautet dann "python ./zenstates.py -l". Falls C-State C6 aktiviert, aber Package C-State C6 deaktiviert sein sollte, kann man es mit dem Linux Kernel Parameter "amd_pstate=active" aktivieren (alternativ statt "active": "passive" oder "guided" in Kernel >= 6.4).

Haldi schrieb:
Zeigt Turbostat immer so an. Versuch mal Powertop.

Da bist du mit 14W package power aber noch recht gut mit dabei.
Komplet leeres System dürfte bestenfalls 9-11W package power bieten mit dem 5600X
Die Mellanox connectX 3 kann kein ASPM und erhöht leider auch den CPU Stromverbrauch.
Nur die 5650g oder 4650g monolithischen APUs kommen auf 4-8W package Power.


Wenn du einen 120mm Gehäuse lüfter dazu packst sollte das reichen.
Sofern du das als NAS benötigst das 99% im Idle ist.
Wenn da ordentlich CPU Last drauf liegt würde ich es nicht empfehlen, nur aus dem Grund weil das ding ziemlich lärm macht wenn er hochdreht.
Zum Vergrößern anklicken....


Wie sieht es beim 4350g im Vergleich zum 4650g und 5650g aus im idle Verbrauch?

Ich würde mal behaupten ziemlich identisch.

@Trambahner hast du den 4350G noch im Einsatz?
Auf dem Board hier?
Infos zum Stromverbrauch?

BTW, Stromverbrauch von 4x 6Tb WD Red HDDs...
Alles Aktiv. 75.3W.
Alle Platten im Sleep (Nicht Standby! No Spindown Level 128) 61.7W
Alle Platten im Spindown / Offline (Level 1) 59.4W


4x HDD aufstarten rund 100W peak.
System neustart peak 125W, da war nen Truenas Update von RC1 auf .0

Nochmal zurück zum Thema China Adapter auf x4x4x8:
Die ACR Fehler sind verschwunden, nachdem ich im UEFI auf x4x4x4x4 umgestellt habe. Scheinbar mappt der Adapter da was falsch durch.
Stelle ich auf x8x4x4 um ist eine NVME nicht zu sehen. Werde wohl noch einen weiteren Testweise bestellen.

Fl4sh3r schrieb:
Sagt mal hat hier jemand Erfahrungen mit HDDs von HPE? Bin grad auf folgendes Angebot bei Galaxus gestossen


60 € für 4 TB sind aktuell ein Hammerpreis. Ich suche den Haken, finde aber keinen 😅
Zum Vergrößern anklicken....
Würde mal sagen, dass die Sack laut sind. Gebraucht werde die bei 42€ gehandelt.
Wahrscheinlich sind die bei HPE aus dem Lagerbestand, da bei HPE aus dem Portfolio entfernt.
Sind laut HPE Partnerportal nur für G10 zugelassen.

techsolo12 schrieb:
Sind laut HPE Partnerportal nur für G10 zugelassen.
Zum Vergrößern anklicken....

Ich hab lange nach einem Datenblatt gesucht, aber keines gefunden. Hast du da vielleicht einen Link?

Die sollten aber auch mit unserem Gigabyte-Brett laufen, oder gibts da irgendeinen Firmware-Lock, der den Betrieb an stinknormalen SATA Controllern verhindert?

techsolo12 schrieb:
Nochmal zurück zum Thema China Adapter auf x4x4x8:
Die ACR Fehler sind verschwunden, nachdem ich im UEFI auf x4x4x4x4 umgestellt habe. Scheinbar mappt der Adapter da was falsch durch.
Stelle ich auf x8x4x4 um ist eine NVME nicht zu sehen. Werde wohl noch einen weiteren Testweise bestellen.
Zum Vergrößern anklicken....

Danke für den Hinweis. Ich kämpfe auch mit dem Teil.
Auf x8x4x4 fand er nur eine SSD aber die 2.5 PCIe1x Karte läuft
Auf x4x4x8 findet er beide SSDs, die Karte ist aber im Bios nicht aufgetaucht.
Mit x4x4x4x4 habe ich es allerdings noch nicht getestet.

Fl4sh3r schrieb:
Sagt mal hat hier jemand Erfahrungen mit HDDs von HPE? Bin grad auf folgendes Angebot bei Galaxus gestossen


60 € für 4 TB sind aktuell ein Hammerpreis. Ich suche den Haken, finde aber keinen 😅
Zum Vergrößern anklicken....
Das sind Seagate-Platten. Was mich stutzig macht: Wieso hat die HPE-Artikelnummer -RFB als Anhängsel? Die sind doch sicher refurbished und keine Neuware.

Die Bezeichnung im BIOS ist ja auch vertauscht :censored: x4x4x8 ist x8x4x4 und vice versa

der2of6 schrieb:
Auf x4x4x8 findet er beide SSDs, die Karte ist aber im Bios nicht aufgetaucht.
Zum Vergrößern anklicken....
Die wird da auch nicht auftauchen.
techsolo12 schrieb:
Die ACR Fehler sind verschwunden, nachdem ich im UEFI auf x4x4x4x4 umgestellt habe. Scheinbar mappt der Adapter da was falsch durch.
Zum Vergrößern anklicken....
Seltsam. Was hat das mit mapping zu tun? Das Teil leitet doch nur Signale durch. Die beiden SSDs dürften sowieso 1:1 durchverbunden sein.
Mich würde aber mal interessieren, was für ein IC da drauf ist. Immerhin hielt es der Hersteller für nötig, die Beschriftung weg zu lasern :unsure:

Fusseltuch schrieb:
Das sind Seagate-Platten. Was mich stutzig macht: Wieso hat die HPE-Artikelnummer -RFB als Anhängsel? Die sind doch sicher refurbished und keine Neuware.
Zum Vergrößern anklicken....

Jetzt wo du es sagst, macht mich das -RFB ebenfalls stutzig.

Ich hab trotzdem mal vorhin zwei Stück bestellt. Werde dann die SMART Daten mal auslesen und hier berichten.

Haldi schrieb:
Ich würde mal behaupten ziemlich identisch.

@Trambahner hast du den 4350G noch im Einsatz?
Auf dem Board hier?
Infos zum Stromverbrauch?
Zum Vergrößern anklicken....
Mein 4350G steckt derzeit in einem Deskmeet X300-Board (in einem Jonsbo N3),

Das Gigabyte hier hab ich mir nicht geholt. Reiz ja nicht den Basteltrieb in mir :asthanos::hust: , bislang hab ich widerstanden mir die Dinger zu holen. Ne im Ernst, mir gefällt da die Laneaufteilung nicht so sehr und B550 hab ich ein anderes als Sparepart, CPU- und Speichermodule hab ich auch keine übrigen mehr . Auch wenn das Gigabyte natürlich ein super Schnapper ist, keine Frage.
Will eigentlich bis Ryzen 9000 aussitzen und nix mehr in AM4 stecken; steht genug Zeug Idle herum (vielleicht sollt ich mal Hw auf den Marketplace tun). :coffee:

Fl4sh3r schrieb:
Ich hab lange nach einem Datenblatt gesucht, aber keines gefunden. Hast du da vielleicht einen Link?

Die sollten aber auch mit unserem Gigabyte-Brett laufen, oder gibts da irgendeinen Firmware-Lock, der den Betrieb an stinknormalen SATA Controllern verhindert?
Zum Vergrößern anklicken....
Ich habe ein Datenblatt vorliegen, darf es aber aufgrund des Partnervertrages nicht veröffentlichen. Laut Datenblatt ist es eine normale 7200rpm nearline Platte die bei HPE aus dem Portfolio ausgelöst wurde durch eine anders Model.

mrpasc schrieb:
Ich habe ein paar von diesen Adaptern im Einsatz, Gesamteindruck ist so „lala“. Sie sind ca 0,5…0,75 cm zu „hoch“, so dass die mechanische Befestigung mit der aufgesteckten Karte „herausfordernd“ sein kann.
Ich habe auch noch kein Slotblech gefunden um nur den Adapter zu montieren. Von alleine steckt er nicht gut, das PCB ist zu dünn, der wackelt im Slot hin und her.
Zusätzlich ist die volle Funktionalität Glückssache. Von meinen 6 Adaptern funktionieren 4 wie sie sollen, 1 schaltet den x8 slot in X4 und bei einem ist einer der Nvme Slot defekt.
Retoure bei Ali ist kein Spaß bis unmöglich wegen zu teuer —> sicherheitshalber einen mehr bestellen.
Zum Vergrößern anklicken....
Icenice schrieb:
Die Bezeichnung im BIOS ist ja auch vertauscht :censored: x4x4x8 ist x8x4x4 und vice versa


Die wird da auch nicht auftauchen.

Seltsam. Was hat das mit mapping zu tun? Das Teil leitet doch nur Signale durch. Die beiden SSDs dürften sowieso 1:1 durchverbunden sein.
Mich würde aber mal interessieren, was für ein IC da drauf ist. Immerhin hielt es der Hersteller für nötig, die Beschriftung weg zu lasern :unsure:
Zum Vergrößern anklicken....
Siehe diesen Kommentar.

Ich bin gerade dabei mein System in Betrieb zu Nehmen.

Habe einen ryzen 4350 ge verbaut und 32 GB Kingston ECC Speicher (1 Riegel).

Bekomme auf dem VGA Port kein Signal. Komme aber gerade ins BMC. Kann ich über einen externen Rechner auf den PC zugreifen und das VGA Bild sehen ? Oder den Port übers BMC einschalten? Falls ja wo?

Kurzschluss[A] schrieb:
Ich bin gerade dabei mein System in Betrieb zu Nehmen.

Habe einen ryzen 4350 ge verbaut und 32 GB Kingston ECC Speicher (1 Riegel).

Bekomme auf dem VGA Port kein Signal. Komme aber gerade ins BMC. Kann ich über einen externen Rechner auf den PC zugreifen und das VGA Bild sehen ? Oder den Port übers BMC einschalten? Falls ja wo?
Zum Vergrößern anklicken....
Updates schon gemacht? Vielleicht wird der Ram nicht out-of-the box unterstützt. Die CPU sollte eigentlich auch ohne Updates schon laufen.

Updates nein. RAM wird erkannt, allerdings alle Slots belegt und eine Mischung aus innodisk und hynix obwohl es nur ein 32 GB Riegel ist.

Ist das Update notwendig um es ans laufen zu bekommen?

Wie wäre die Vorgehensweise das BIOS auf den neusten Stand zu bringen? Gibt es einen Beitrag hier im Thread wo es beschrieben wird ?



Ich habe aktuell folgendes drauf:

BIOS F06
Bmc: 12.52.05

Cpu ist eigentlich ein 4350ge wird aber als ryzen 5 3600 erkannt

Zuletzt bearbeitet:
Einfach mal die ersten zehn Seiten lesen, da sind irgendwo die möglichen update-procedere beschrieben.

Anmelden, um zu antworten.

Ähnliche Themen

H
CPU AMD Ryzen7 2700X funktioniert nicht auf Gigabyte B450 AORUS Pro rev:1.0 (ab gewissem Bios/UEFI bzw. nach Bios/UEFI-Update)
Antworten
2
Aufrufe
399
Haum
H
Scoty
  • Artikel
[Sammelthread] ASRock Phantom Gaming X870E Nova WiFi (AM5)
8 9 10
Antworten
270
Aufrufe
13K
ApolloX
ApolloX
D
Server für Proxmox VE konfigurieren
Antworten
2
Aufrufe
1K
DerErzherzog
D
D
  • Artikel
[Sammelthread] ASRock A620I Lightning WiFi
2
Antworten
47
Aufrufe
11K
K0N574N71N
K0N574N71N
P
[Kaufberatung] Budget-NAS für Backup, Foto-Selfhost und Firewall+VLAN - EpycEmbedded vs AM4 vs gebrauchte Workstation?
Antworten
14
Aufrufe
3K
Pete_5
P
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
