[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

Vorvorwort:
Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche starter bleibt vorerst als Spoiler im letzten Abschnitt angehängt, damit keine Inhalte verloren gehen.

Vorwort:
Erstmalig in Erscheinung ist das Gigabyte MC12-LE0 kurz vor Weihnachten 2023 auf mydealz getreten. Mit einem Preis von 50€ Neuware war (ist) es ein no-brainer um noch einen günstigen Server auf AM4-Basis zusammen zu stellen. Aktuell (21.10.2024) liegt der Preis bei ~60€, wobei es in der Vergangenheit zwischen 80 und 30 € für Neuware geschwankt hat. Ähnliche Boards (AsRock Rack) und auch der Nachfolger MC13 liegen meist bei >300 €.

Von Gigabyte ist es als mATX Enterprise-Workstation-Motherboard eingestuft und eignet sich insbesondere wegen IPMI/BMC auch für den Servereinbau.

Eine nett gemeinter Hinweis vorweg: Wenn du neu bist wärst du nicht der erste, welcher mit dem Updateprozess (BMC & BIOS) und der Hardwareauswahl (Kompatibilität) Probleme hättest. Lies gerne den Starter, bevor du mit Planung und Umsetzung startest.

Viele Dinge werden auch im Thread diskutiert, es ist jedoch mein Bestreben die wichtigsten Dinge im Starter als zentrales Nachschlagewerk zu sammeln und würde dich bitten zunächst einmal dort nach deinem Problem zu suchen oder auch die Suchfunktion des Threads nach ähnlichen Beiträgen zu nutzen. Ich bin über jeden Hinweis zu fehlenden Inhalten im Starter dankbar und ergänze dieser gerne.



Inhaltsverzeichnis​

  1. Das Angebot
  2. Technische Daten
  3. Prozessor Support
  4. Anleitungen & Guides
    1. BIOS und BMC Update
    2. Reset BMC Passwort
  5. Bekannte Probleme
  6. FAQs
  7. Verbrauchswerte
  8. Linksammlung
  9. Vorheriger Starter


1. Das Angebot Nach oben

Das Board ist alleine oder oft für wenige Euro mehr mit einem kleinen Gelid Kühler erhältlich. Erster Händler, welcher es zu einem sehr günstigen Preis angeboten hat war piospartslab über ebay bzw. den eigenen Onlineshop. In beiden Fällen konnte man in Kombination mit Gutscheincodes nochmals günstigere Preise erreichen. Die meiste Zeit ist/war dieser Händler auf einem der Verkaufswege am günstigsten und ist nicht bei geizhals gelistet.
Wenn einem das Board zusagt, jedoch weniger Leistung braucht oder noch weniger ausgeben möchte und bastelwillig ist kann ein Blick auf das Nachbarboard mit SoC quadcore Epyc MJ11-EC1 lohnen.

In der Vergangeheit gab es sowohl bei eBay al sauch Piospartslab immer mal wieder Rabattgutscheine.
Erste Erwähnung im Luxx:


2. Technische DatenNach oben


880-png.960381
mc12-le0_blockdiagram-1027390689-png.1035466

  • mATX B550 AM4 Board für 3000-5000 AMD Ryzen (Achtung: keine 3000er Zen+ Picasso!)
  • bis zu 128 GB unbuffered (UDIMM) ECC oder non ECC (DDR4 2133-3200) (Achtung: KEIN registred/RDMM und KEIN LRDIMM!)
  • 2 x 1GbE LAN ports (Intel® I210-AT)
  • 1 x 10/100/1000 dedizierter management LAN port
  • Integrated in Aspeed® AST2500
    • "mini" onboard GPU zur Administation
    • 2D Video Graphic Adapter with PCIe bus interface
      1920x1200@60Hz 32bpp
  • Erweiterungsslots
    • 1 x PCIe 4.0 x16 (Gen4 x16 bus)slot from CPU
      • CPUs: Bitfuraction 8/8, 8/4/4 und 4/4/4/4 möglich
      • APUs: Bitfuraction nur 8/8 und 8/4/4 bzw 4/4/8 möglich
    • 1 x PCIe 4.0 x4 (Gen4 x4 bus)slot from CPU
      • (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme) ... die meisten Boards nutzen die Anbindung für die NVMe [@pumucke]
    • M.2 slot (über Chipsatz angebunden):
      • M-key
      • PCIe 3.0 x1 (max brutto 0,97 GByte/s)
  • Aspeed® AST2500 management controller
    GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
    • Dashboard
    • HTML5 KVM
    • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
    • Sensor Reading History Data
    • FRU Information
    • SEL Log in Linear Storage / Circular Storage Policy
    • Hardware Inventory
    • Fan Profile
    • System Firewall
    • Power Consumption
    • Power Control
    • LDAP / AD / RADIUS Support
    • Backup & Restore Configuration
    • Remote BIOS/BMC/CPLD Update
    • Event Log Filter
    • User Management
    • Media Redirection Settings
    • PAM Order Settings
    • SSL Settings
    • SMTP Settings
  • nur bedingt für normale Desktop Systeme zu empfehlen
    • sehr wenig I/O-Ports (2x USB 3.1)
    • VGA nur für onboard Grafik, keine Bildausgabe einer APU
    • kein onboard Sound


3. Prozessor SupportNach oben

  • [Herstellerseite] Download: QVL Liste (mehr aber nicht alle CPUs aus der Tabelle unten)
  • Bei den 3000er Picasso APUs könnte man wegen der Namensgebung vermuten, dass sie laufen. Tun sie aber nicht (Zen+)
ACHTUNG: Die Tabelle vertauscht immer wieder die Spalten APU und ECC! Ich arbeite an der Fehlersuche.

CPUPassmark
multicore
Passmark
singlecore
Support?APUECC (+/Nein)iGPU
Intel N10055041943Nein
i5-850095812452Nein
3100115982420QVL-+
4650G Pro161662653QVLAPU++
3600177482567QVL-+
3600x189192652QVL-+
i5-12400193633519Nein
E5-2690v4194702074Nein
5500 (kein ECC)193983058APUAPUNeinN
5600G (kein ECC)198743190APUAPUNein+
5650G Pro207713252yAPU++
5600215763258y-+
5600x218883361QVL-+
3700x225422660QVL-Nein
5700 (kein ECC)242683250?APUNeinN
5700x266583382y-+
i5-13500318543884Nein
3900x326202706y-+
5950x455993468QVL, *Kühlung beachten-+

Grafischer Vergleich (danke @Haldi):


*Beim 5950X und teilweise auch anderen "großem" CPUs mit vielen Kernen wurde von Instabilitäten berichtet, da die Spannungsversorgung wohl realativ knapp bemessen ist. Unterschiedliche Nutzer haben die CPU mit unterschiedlichen Methoden stabil bekommen:
  • Wasserkühlung
  • Top-Blower (Thermalright baut große, leise)
  • Undervolting
  • Begrenzung der Leistungsaufnahme (PBO?)
  • hoher Airflow im Gehäuse
  • die Spannungswandler sind beim silbernen Kühlkörper links unter dem CPU Sockel (stimmt das?)


4. Anleitungen / GuideNach oben

4.1 UpdatesNach oben

Treiber, BIOS/UEFI und Firmware Updates gibt es auf der Herstellerseite.
Es gibt zwei Möglichkeiten das BIOS und die BMC Firmware zu upgraden: per UEFI oder BMC. Ich habe nur letzteres verwendet, andere finden das Update per UEFI einfacher.

per BMC:
  • eine unterstütze CPU einsetzen (bei mir ging es auch mit einem 5650G, welcher nicht auf der QVL steht)
  • einen Ramstick in Slot A1
  • Managment Lan mit Router verbinden
  • Board Starten (es muss laufen für den Update Prozess)
  • IP des Managment Interfaces Herausfinden (z. B. über ein fritzbox Menü)
  • mit der IP mit einem anderen Recher im gleichen Netzwerk verbinden
  • die Zugangsdaten stehen auf dem Karton und auf dem x16 PCIe Slot
  • die Flashvorgänge können bis zu 15 Minuten dauern, in der Zeit auf keinen Fall vom Strom trennen!
  • bei mir war nach erfolgreichem BIOS Update ein komplett stromlos machen des Boards für mehrere Minuten erforderlich
  • wenn man nur eine CPU hat, welche erst ab einerhöheren BIOS-Version unterstützt wird wäre meine Präferenz zuerst das BIOS zu updaten (wegen möglichem "BMC Passwort Brick")
  • BIOS Update
  • BMC Update
per UEFI (von @pumuckel):
  • eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
  • einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
  • Tast/Maus/mon anschließen
  • System starten und abwarten (erster Start dauert etwas)
  • Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)
  • dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
  • dann (wenn nötig) kurz restarten
  • dann das Bios entweder per BMC oder per UEFI updaten
  • dann runterfahren
  • Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
  • nach 1-2 Minuten wieder anstecken und Spass haben

4.2 Reset BMC PasswortNach oben

Bei mir konnte ich mich bei einem von drei Boards nach einem BMC Update nicht mehr einloggen. Andere berichten von ähnlichen vorfällen. Ein Rücksetzen des BMC-Passwortes brachte abhilfe.

Ich habe gerade keine Zeit einen ganzen Guide zu machen, aber dir PDF dort sollte helfen:

to-DO:


5. Problembehandlung Nach oben

  • Reset BMC-PW
  • 5950X Abstürze


6. FAQsNach oben

  • Lüfterprofil
  • Stromverbrauch zu hoch (im BIOS gemessen, Systeamatisches Abklemmen von Komponenten, Minimalkonfiguration, 30W Thread)
  • KVM-Konsole öffnen
  • Web-BIOS aufrufen


7. VerbrauchswerteNach oben

  • 5600x Idle: 22W
  • 5650G Idle: 16W
  • die Liste soll später ergänzt werden, evtl. auch als Tabelle oder Online Sheet
Low Power Fetischisten könnten im folgenden Link Inspiration suchen. Wie man an den beiden Messwerten erkennen kann ist das MC12 bisher eher durch einen erhöhten Verbrauch (wegen dem BMC und u. A. den chiplet CPUs) aufgefallen.


8. LinksammlungNach oben



9. Früherer StartbeitragNach oben

Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche Starter bleibt hier vorerst (oder auch für immer) angehängt, damit keine Inhalte verloren gehen.
------------- Vorwort, Credits und Angebote

Vorwort:


Wer mir ein vergleichbares NEUWARE Mainboard zu dem Preis mit den Features nennen kann, der darf dies gern tun.... bisher fand ich keines unter 200-400€
hingewiesen darauf hat @sch4kal zuerst im Marktplatz Link Thread

Vergleichbare MBs (ab 390€ mit PCIe 4.0):





Unterstützte CPUs: AMD 3000er und 5000er (und mit F15 wohl auch APUs mit intern - aka für VMs nutzbarer aber nicht extern - nutzbarer IGP)

Bestpreise lagen um die 35€ für das Board (ultra low war mal 27€ bei 4 Stück inkl kühler)


mit low profile Kühler:


ohne low profile Kühler

(hier die Gutscheine beachten!)



im Webshop von Pio (Ergänzung auf Userwunsch):

(hier die Widerrufsbelehrung beachten!)





------------- Zur Hardware

Gigabyte Mainboard MC12-LE0​







mAtx B550 Am4 Board für 3000-5000er AMD CPUs
bis zu 128GB unbuffered ECC oder non ECC (DDR4 2133-3200) (ACHTUNG: KEIN REGISTERED ECC sondern unbuffered ECC)

2 x 1GbE LAN ports (Intel® I210-AT)
1 x 10/100/1000 management LAN

Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp


Expansion Slots

1 x PCIe x16 (Gen4 x16 bus) slot from CPU (Bifurcation 4/4/4/4 fähig mit NON -APUs)

Kommentar: setzt hier also normale CPUs ein . der 5600 (non x) ist imho hier ein sweetspot oder auch ein gebrauchter 3600x/3700x/3900x ...
generell würde ich bei 65W CPUs bleiben oder entsprechend die CPU limitieren (cTPU)

APUs können keine 4/4/4/4 bifurcation

1 x PCIe x4 (Gen4 x4 bus) slot from CPU (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme)
... die meisten Boards nutzen die Anbindung für die NVMe


1 x M.2 slot (über Chipsatz angebunden): (imho gut für ne kleine 128/256GB M2 SSD fürs OS - sowas bekommt ja nachgeworfen aus EDU stores und viele davon haben oft eh nur 2x PCIe 3.0)
- M-key
- PCIe Gen3 x1 (max brutto 0,97 GByte/s)
- Supports NGFF-2242/2280 cards




Board Management

Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface


  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management
  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings

------------- Kühlerempfehlung

Top Blow der die Spawas links unter dem CPU Sockel abdeckt (Thermalright baut nette)
.. damit ist der silberne Kühlkörper links unter dem CPU Sockel gemeint

------------- Bios, BMC Firmware, Treiber

offizielle:

BMC: 12.61.21
Bios: F15


hier: https://www.gigabyte.com/de/Enterprise/Server-Motherboard/MC12-LE0-rev-1x#Support



die einfachste Weise das Board auf den aktuellen Stand zu bringen:

eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
Tast/Maus/mon anschließen
System starten und abwarten (erster Start dauert etwas)

Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)

dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
dann (wenn nötig) kurz restarten
dann das Bios entweder per BMC oder per UEFI updaten
dann runterfahren
Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
nach 1-2 Minuten wieder anstecken und Spass haben



es geht auch komplett per BMC aber für viele ist das schwieriger als es rein mit CPU und Ram gleich zu machen
ich z.B. hab grad 2 Boards von F06 (Auslieferungszustand) direkt auf aktuelle BMC und BIOS F15 per BMC (mit CPU/Ram eingesetzt) ohne Probleme geupdated (21-9-2024)


------------- Reset des BMC Passwort



... hier das PDF beachten


------------- Q&A


Passmark Scores ausgewählter CPUs zum Vergleich :

i5-8500: 9581 (6 Core S1151)
3600: 17776 (Zen2)
3600x: 18227 (Zen2)
i5-12400: 19557
E5-2690v4 : 19619 (S2011-3)
5600: 21592 <------ P/L

5600x: 21926
3700x: 22598 (Zen2)
5700x: 26738
i5-13500: 32250
3900x: 32678 (Zen2)
5950x: 45633 (hier muss aber wohl manuell die Spannung begrenzt werden (glaube unter 1,4V)) - aber gute Performance/W/€


------------- Links zu anderen Forendiskussionen


STH: https://forums.servethehome.com/ind...oard-mc12-le0-re1-0-amd-b550-am4-ryzen.42579/
L1T: https://forum.level1techs.com/t/gigabyte-mc12-le0/183692/21



------------- User Anmerkungen (selbst nicht geprüft)

@BobbyD:
  • Das BMC Passwort steht auf dem (Anmerkung: brauner Außenkarton an der Seite) Karton
  • Fürs BMC-Update über das BMC ist folgende Datei auszuwählen: "rom.ima_enc" Mode:BMC
  • Fürs BIOS-Update über das BMC ist folgende Datei auszuwählen: "image.RBU" Mode:Bios
#
#

Zuletzt bearbeitet:
Geil, ist der mit richtigen Schrauben in Messingbuchsen montiert?

Kenn nur diese billigen weißen Plastik-Kack-Nupsis...

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

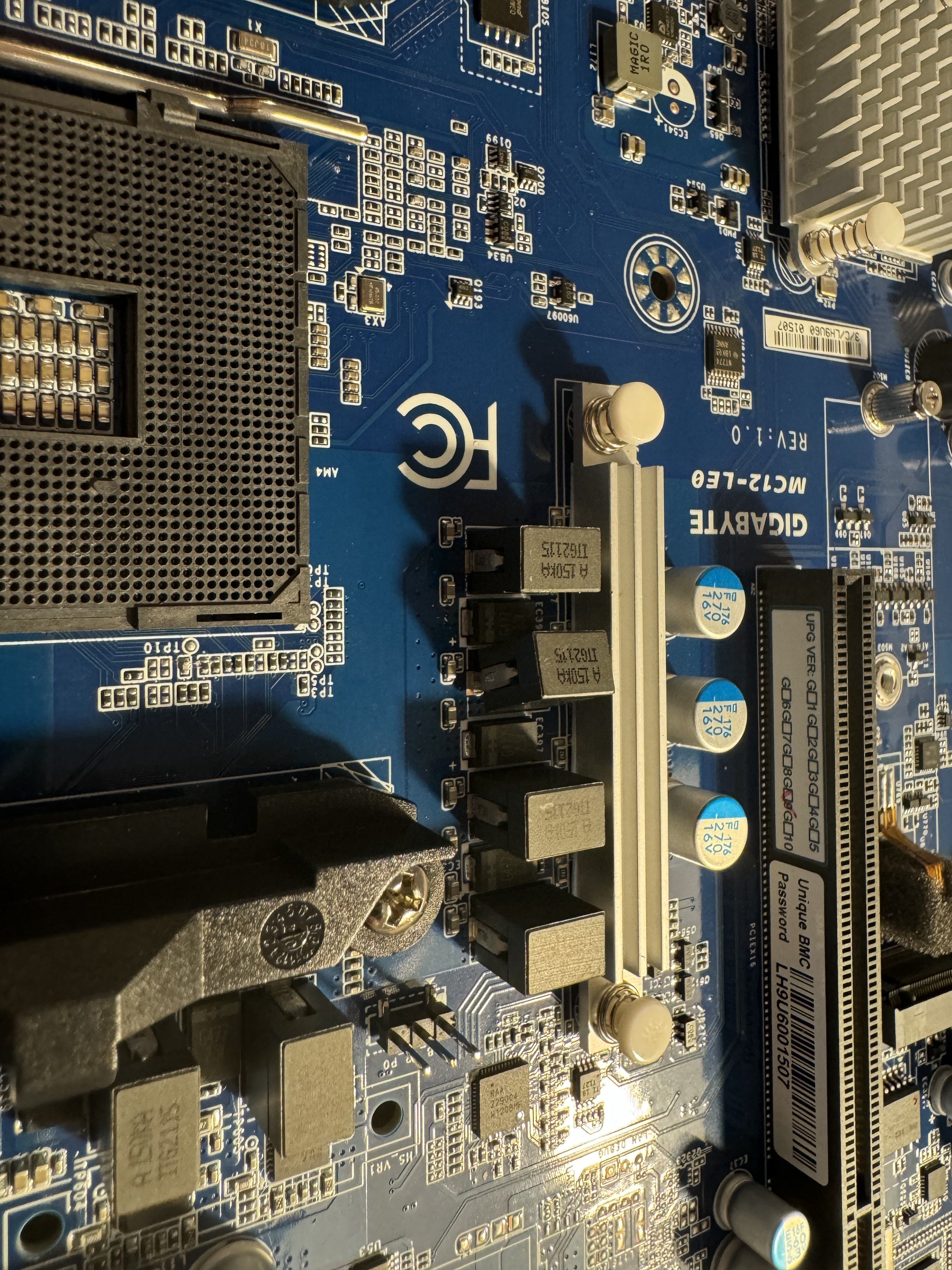

Das ganze sieht für meine Augen neben einem überraschend leeren PCB aber erstmal unverdächtig aus. Der Chip ist mit Intel S2363L54 SRKTU beschriftet.
Was mich irritiert der riesige Kühlkörper für so einen kleinen Chip. Anderseits ist der "Kühlkörper" auch mehr eine Aluminiumplatte mit kaum vorhandenen Kühlfinnen. Vielleicht muss das so. Mal sehen wann ich dann zum Umbau/Test komme.

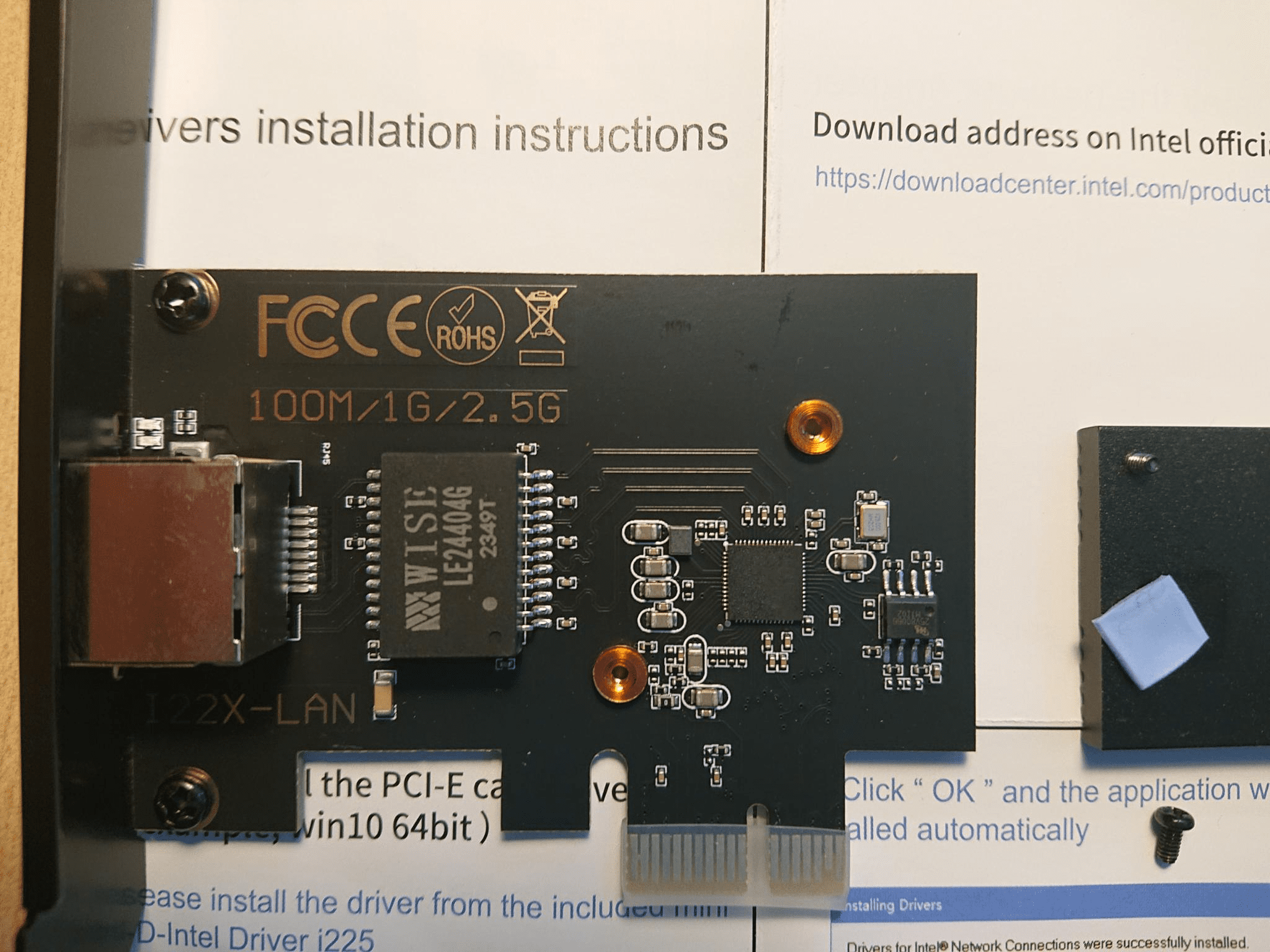

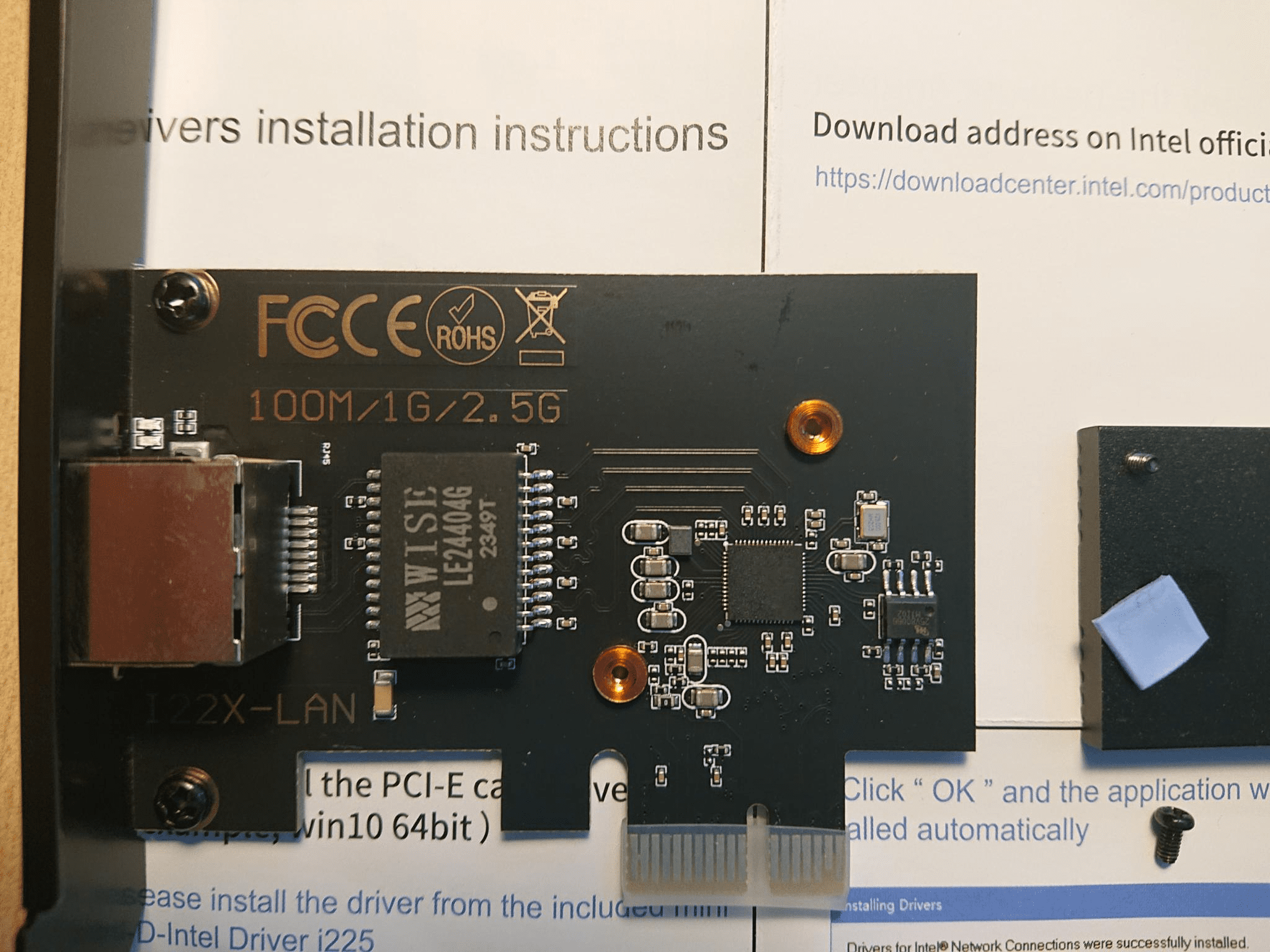

Falls jemand das "WISE" beschriftete Bauteil zuordnen kann, wäre ich sehr interessiert (Neugierde):
Anhang anzeigen 1007563
Sorry für das OT: Von dem Verhältnis Kleiner Chip vs Riesenkühlkörper --> https://www.servethehome.com/qfly-10gbase-t-marvell-aqc113-adapter-mini-review/

Falls jemand das "WISE" beschriftete Bauteil zuordnen kann, wäre ich sehr interessiert (Neugierde):
Ist halt der Übertrager zur galvanischen Trennung
Sowas in der Art:

Oder so was hier mit 5 Gb/s. Keine Ahnung, ob das kompatibel ist.

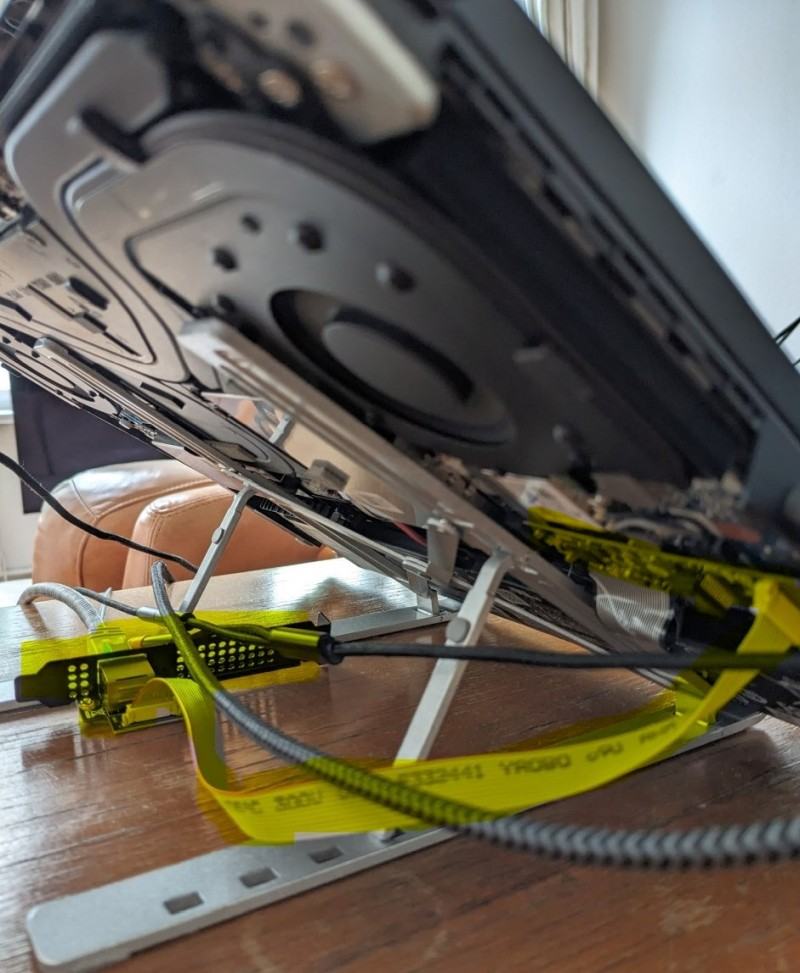

Hatte ordentlich Probleme, dieses Kabel an beiden Seiten anzuschließen.

Läuft aber soweit gut.

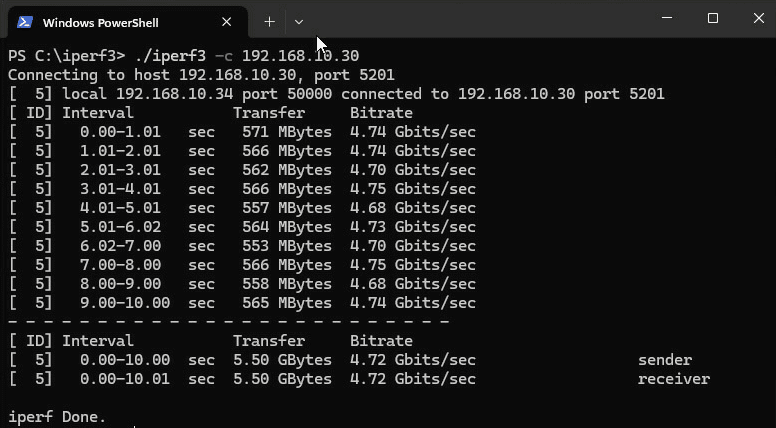

Screenshot 2024-06-26 172432.png

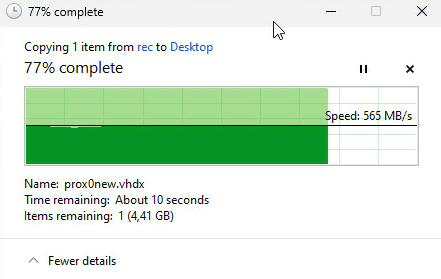

Copy einer 20 GB-Datei.
Screenshot 2024-06-26 172859.png

Auf die Schnelle, Stromverbrauch (ohne Last) um 2 Watt höher als ohne diese Karte. Da es sich um eine Direktverbindung handelt, kann ich jetzt leider nicht sagen, ob und wie sich "Internet" auswirken würde. Außerdem geht Windows von sich aus immer über die lahmere 1Gb-Verbindung, ich musste tatsächlich das Kabel ziehen, damit 5Gb genutzt wird. 🤬

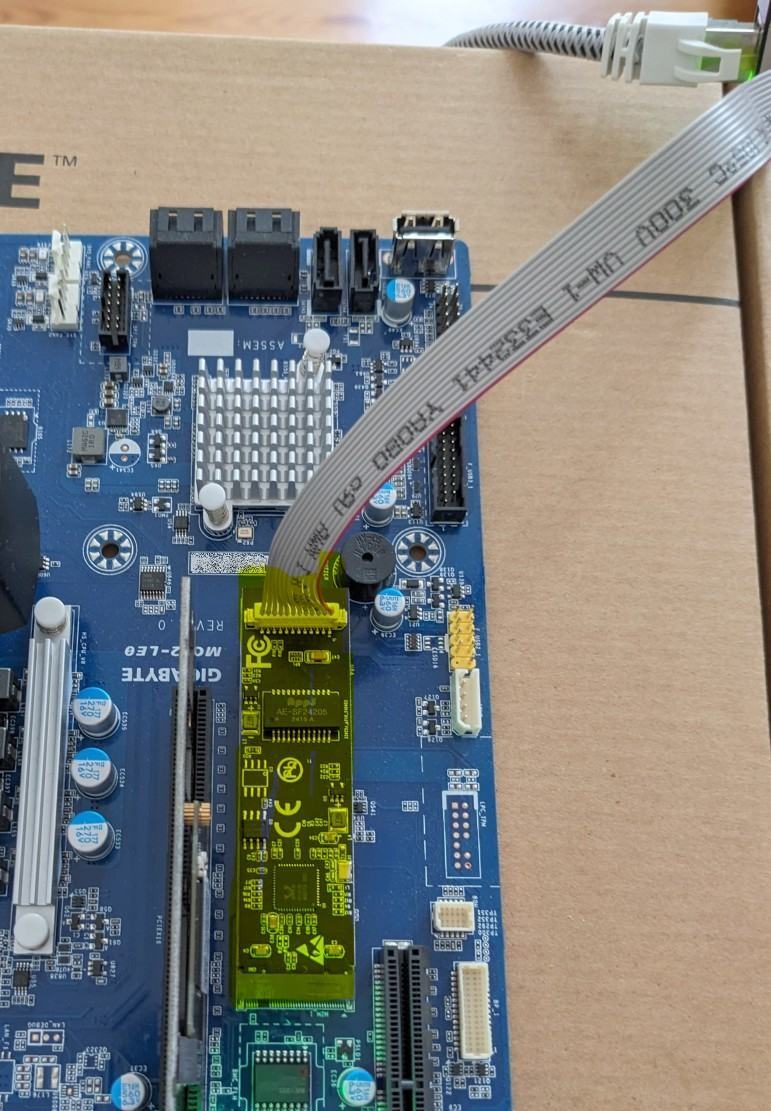

Screenshot 2024-06-26 174221.jpg

Zuletzt bearbeitet:
So. Eines der beiden Boards habe ich in einem Chenbro nun zusammengestellt. 5650G drauf, der 16GB-UDIMM-ECC-Ramriegel kam erst heute. Gefühlte tausend Riegel liegen hier, aber alle regECC... :/
Die neue BMC-Firmware und das neue BIOS konnten beide ohne RAM aufgespielt werden, nach Einsetzen des RAM problemloser Start. Im BIOS unter AMD CBS konnte die Grafik aktiviert werden.
Ich komme aber erst frühestens nächste Woche zur Installation von Linux, Emby,, etc, um Transcoding/Vaapi zu testen. Melde mich dann wieder dazu.

Fun fact: Ein Opteron-Kühler passte :)

Bei einem meiner Boards war der Spawa/MOSFET abgerissen, hatte einer von euch das auch ? Hab bei Pio mal nachgefragt ob sie das Board ersetzen, denke aber, die machen das.


Anhänge

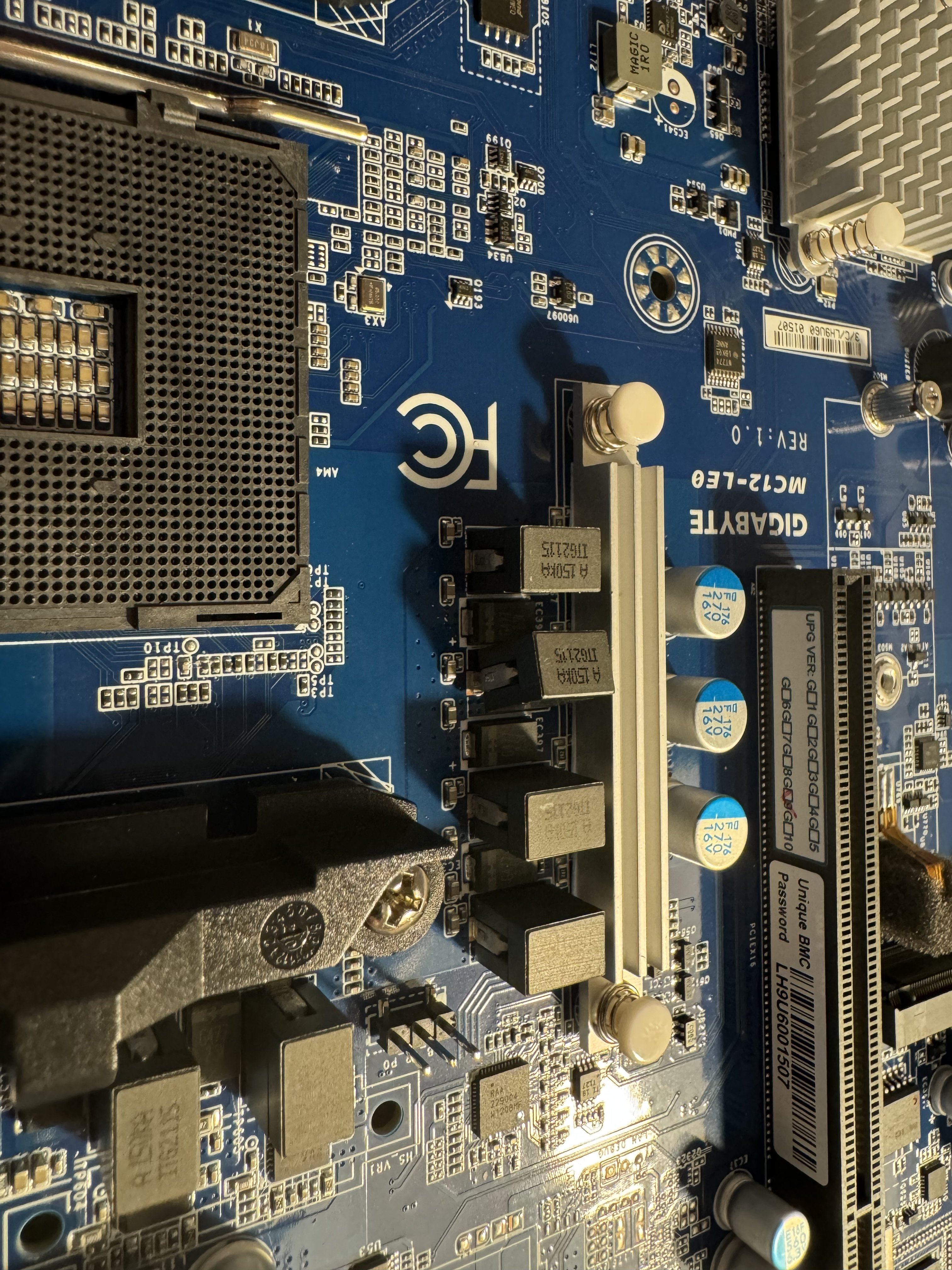

  • IMG_5021.jpeg
    1,7 MB · Aufrufe: 157
Bei einem meiner Boards war der Spawa/MOSFET abgerissen, hatte einer von euch das auch ? Hab bei Pio mal nachgefragt ob sie das Board ersetzen, denke aber, die machen das.
Da ist kein Mofset/Spannungswandler abgerissen. Das ist einfach eine Spule.

… trotzdem abgerissen…

Zuletzt bearbeitet:
Aktuel gibt es das Brett mit Gutschein bei ebay wieder für ~34,32.
Oder Preisvorschlag bei Pio direkt versuchen.
Falls noch wer nicht genug im Schrank hat :ROFLMAO:

Aktuel gibt es das Brett mit Gutschein bei ebay wieder für ~34,32.
Oder Preisvorschlag bei Pio direkt versuchen.
Falls noch wer nicht genug im Schrank hat :ROFLMAO:
Fuck - noch 2 Mainboards bestellt 😂😂😂

Mein Asrock Rack X470D4U verkaufe ich mit dem Ryzen 2700X und hole mir noch einen 3600x/5600x für den Backupserver + 1 Reserveboard

Freu mich schon auf den Nachfolger. Hoffe mit mehr als 1 GBit LAN und mehr als PCIe x1 beim M.2.

Wie wendet man das an? Bin irgendwie zu doof.
20€ Versand nach AT, brrr... will jemand in Wien/NÖ so ein Board? (oder werden die 20€ pro Brett verrechnet...)
Vor dem Bezahlen.
Den Code hast du? Wird eigentlich auch auf der Seit beworben. Eventuell ist er aber auch nur in Deutschland gültig, das weiß ich nicht.

Ist der Ryzen 3100 die günstigste kompatible CPU für das MC12-LE0?
Ich meine, der ist nicht kompatibel. Guck doch bitte selbst in der Liste nach. Bei fast 20 Jahren Erfahrung sollte das drin sein.

Ist der Ryzen 3100 die günstigste kompatible CPU für das MC12-LE0?
Neu oder gebraucht?
3500 und 3500X sind auf jeden Fall auch Optionen und teilweise günstiger.
Gebraucht ist da Angebot am "unteren Ende" preislich sehr durcheinander, da so mancher "seinen alten Kram" einfach los werden will. Ich hatte einen 3500X für 40€ gebraucht gekauft vor ein paar Wochen Der war zu dem Zeitpunkt schon eine Weile inseriert. Für den gleichen Preis habe ich später aber auch schon 3600(x) gesehen. 5600(x) gehen gebraucht auch teilweise ~60€ über den Theke. Die sind aber immer schnell weg und man muss aufpassen keiner Betrugsanzeige aufzusitzen.

Angeblich soll der 3500X (6 Kerne, 6 Threats) aufgrund fehlendem SMT einen etwas geringeren Idle verbrauch haben. Ich hatte aber noch keine Zeit da mal selbst etwas nach zu messen, wie er sich so schlägt. Ist nur für Backup.

Hat mal jemand sowas probiert? Zwei M.2 und noch eine 10GbE oder 25GbE klingt interessant.
Ja geht gut. Ich und ein paar weitere. Wie gut PCIe 4.0 geht weis ich nicht.
Musst du mal durch den Thread S
scrollen. Es gab auch schon Fotos von einem selbst angepassten Slot-Blech.

Hat mal jemand sowas probiert?
Ich z. B. Das Teil wurde ja irgendwo weiter vorne in dem inzwischen ausufernden Thread erwähnt, also gleich mal zwei Stück gekauft (zum Glück) :LOL:

Also meine Erfahrugen bewegen sich zwischen funktioniert und Kernschrott :poop:
Karte Nr. 1 mit 2x Optane 1600x bestückt.
Funktioniert einwandfrei. Im x8 Slot habe ich aber lediglich eine 1Gbit NIC ausprobiert und sie wurde erkannt.
Mit Karte Nr. 2 ging der Spaß los.. Bestückt mit zwei PM9A3, welche zwar normal erkannt wurden, aber unter CDM irgendwie nichts machten.
CDM also abgebrochen und über den Windows Explorer versucht etwas zu kopieren. Auch da bewegte sich nichts.
Da war ich schon angepisst, denn Board Nr.1 hat ja funktioniert.
Was ich dann noch getrieben habe, weiß ich schon nicht mehr, aber plötzlich war eine SSD verschwunden. Der Fingertest bestätigte das auch. Der Controller war kalt. Ich hatte schon schlimmste Befürchtungen :fire:
Wie sich dann heraus gestellt hat, ist die SSD in Ordnung. Multimeter spricht: SMD Sicherungen defekt. Es ist eine Hauptsicherung und die Sicherung des entsprechenden m.2-Slots durch (n)
Bis jetzt habe ich noch nicht heraus gefunden, welche Werte die haben sollten.
Auf der Großen ist ein "K" und die Kleine ist mit "Q1" bedruckt.
Was soll man jetzt daraus schließen? :shake:
Die bauen einen Adapter für 22110 SSDs, aber die Leistung des verbauten Spannunswandlers reicht für solche Datacenter SSDs nicht aus? :mad:
Warum sollte man sonst eine Sicherung entsprechend niedrig dimensionieren?
Ich habe mich allerdings aus Frust auch nicht weiter mit diesem defekten Adapter beschäftigt :wall:
Beitrag automatisch zusammengeführt:

Zwischenzeitlich mal kurz gegoogelt und den DC-DC Wandler identifiziert
8A sollten eigentlich genug sein für zwei SSDs. Also wurden wohl Qualitäts-Sicherungen verbaut :unsure:

Zuletzt bearbeitet:
Die bauen einen Adapter für 22110 SSDs, aber die Leistung des verbauten Spannunswandlers reicht für solche Datacenter SSDs nicht aus? :mad:
Warum sollte man sonst eine Sicherung entsprechend niedrig dimensionieren?
Ich habe mich allerdings aus Frust auch nicht weiter mit diesem defekten Adapter beschäftigt :wall:

8A sollten eigentlich genug sein für zwei SSDs. Also wurden wohl Qualitäts-Sicherungen verbaut :unsure:
Naja, das Teil ist halt bestes Chinesium und eine billige Kopie des von C. Payne entworfenen (und mittlerweile von ihm nicht mehr erhältlichen) Adapters.

Naja, das Teil ist halt bestes Chinesium und eine billige Kopie des von C. Payne entworfenen (und mittlerweile von ihm nicht mehr erhältlichen) Adapters.
Also es gab schon mal so einen ähnlichen Adapter? Bisher dachte ich, diese Ausführung sei einmalig. Wer ist C- Payne? Muss man den kennen? Es sieht aber interessant aus, was er macht.

Würde mich auch mal interessieren, ob es einen wirklich baugleichen Adapter gab. Ich habe da nichts in der Richtung gefunden.
Dieser Adapter ist ja eigentlich schon cool, aber diese halbgare Entwicklung/Fertigung nervt einfach nur. Mag sein, dass ich mit genau dieser einen Baugruppe einen Zonk erwischt habe, aber so lange ich keine Ersatzsicherungen organisiert habe, teste ich erstmal keine stromhungrigen Datacenter SSDs mehr.
Ich habe in letzter Zeit eh einige Adapter + SSD-Kombinationen getestet und da habe ich höchst seltsame Sachen zutage gefördert :wall:
Wäre hier aber zu Offtopic :unsure: (oder als allgemeine Erkenntnis trotzdem interessant?)

Ne, aber mach einen, wäre sinnvoll.
Es wäre z.B. auch sinnvoll per 3d Druck eine sinnvolle Adapterslotblende zu entwickeln für diesen x8x4x4 PCIe M.2 Combo Bifurication Adapter... dran würd ich mich auch beteiligen.

Ich drück mich auch davor nen eigenen TrueNAS Scale Thread aufzumachen.
*Hust* Adapter Thread *hust*
Jemand werfe den ersten Stein.

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
