[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

Vorvorwort:
Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche starter bleibt vorerst als Spoiler im letzten Abschnitt angehängt, damit keine Inhalte verloren gehen.

Vorwort:
Erstmalig in Erscheinung ist das Gigabyte MC12-LE0 kurz vor Weihnachten 2023 auf mydealz getreten. Mit einem Preis von 50€ Neuware war (ist) es ein no-brainer um noch einen günstigen Server auf AM4-Basis zusammen zu stellen. Aktuell (21.10.2024) liegt der Preis bei ~60€, wobei es in der Vergangenheit zwischen 80 und 30 € für Neuware geschwankt hat. Ähnliche Boards (AsRock Rack) und auch der Nachfolger MC13 liegen meist bei >300 €.

Von Gigabyte ist es als mATX Enterprise-Workstation-Motherboard eingestuft und eignet sich insbesondere wegen IPMI/BMC auch für den Servereinbau.

Eine nett gemeinter Hinweis vorweg: Wenn du neu bist wärst du nicht der erste, welcher mit dem Updateprozess (BMC & BIOS) und der Hardwareauswahl (Kompatibilität) Probleme hättest. Lies gerne den Starter, bevor du mit Planung und Umsetzung startest.

Viele Dinge werden auch im Thread diskutiert, es ist jedoch mein Bestreben die wichtigsten Dinge im Starter als zentrales Nachschlagewerk zu sammeln und würde dich bitten zunächst einmal dort nach deinem Problem zu suchen oder auch die Suchfunktion des Threads nach ähnlichen Beiträgen zu nutzen. Ich bin über jeden Hinweis zu fehlenden Inhalten im Starter dankbar und ergänze dieser gerne.



Inhaltsverzeichnis​

  1. Das Angebot
  2. Technische Daten
  3. Prozessor Support
  4. Anleitungen & Guides
    1. BIOS und BMC Update
    2. Reset BMC Passwort
  5. Bekannte Probleme
  6. FAQs
  7. Verbrauchswerte
  8. Linksammlung
  9. Vorheriger Starter


1. Das Angebot Nach oben

Das Board ist alleine oder oft für wenige Euro mehr mit einem kleinen Gelid Kühler erhältlich. Erster Händler, welcher es zu einem sehr günstigen Preis angeboten hat war piospartslab über ebay bzw. den eigenen Onlineshop. In beiden Fällen konnte man in Kombination mit Gutscheincodes nochmals günstigere Preise erreichen. Die meiste Zeit ist/war dieser Händler auf einem der Verkaufswege am günstigsten und ist nicht bei geizhals gelistet.
Wenn einem das Board zusagt, jedoch weniger Leistung braucht oder noch weniger ausgeben möchte und bastelwillig ist kann ein Blick auf das Nachbarboard mit SoC quadcore Epyc MJ11-EC1 lohnen.

In der Vergangeheit gab es sowohl bei eBay al sauch Piospartslab immer mal wieder Rabattgutscheine.
Erste Erwähnung im Luxx:


2. Technische DatenNach oben


880-png.960381
mc12-le0_blockdiagram-1027390689-png.1035466

  • mATX B550 AM4 Board für 3000-5000 AMD Ryzen (Achtung: keine 3000er Zen+ Picasso!)
  • bis zu 128 GB unbuffered (UDIMM) ECC oder non ECC (DDR4 2133-3200) (Achtung: KEIN registred/RDMM und KEIN LRDIMM!)
  • 2 x 1GbE LAN ports (Intel® I210-AT)
  • 1 x 10/100/1000 dedizierter management LAN port
  • Integrated in Aspeed® AST2500
    • "mini" onboard GPU zur Administation
    • 2D Video Graphic Adapter with PCIe bus interface
      1920x1200@60Hz 32bpp
  • Erweiterungsslots
    • 1 x PCIe 4.0 x16 (Gen4 x16 bus)slot from CPU
      • CPUs: Bitfuraction 8/8, 8/4/4 und 4/4/4/4 möglich
      • APUs: Bitfuraction nur 8/8 und 8/4/4 bzw 4/4/8 möglich
    • 1 x PCIe 4.0 x4 (Gen4 x4 bus)slot from CPU
      • (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme) ... die meisten Boards nutzen die Anbindung für die NVMe [@pumucke]
    • M.2 slot (über Chipsatz angebunden):
      • M-key
      • PCIe 3.0 x1 (max brutto 0,97 GByte/s)
  • Aspeed® AST2500 management controller
    GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
    • Dashboard

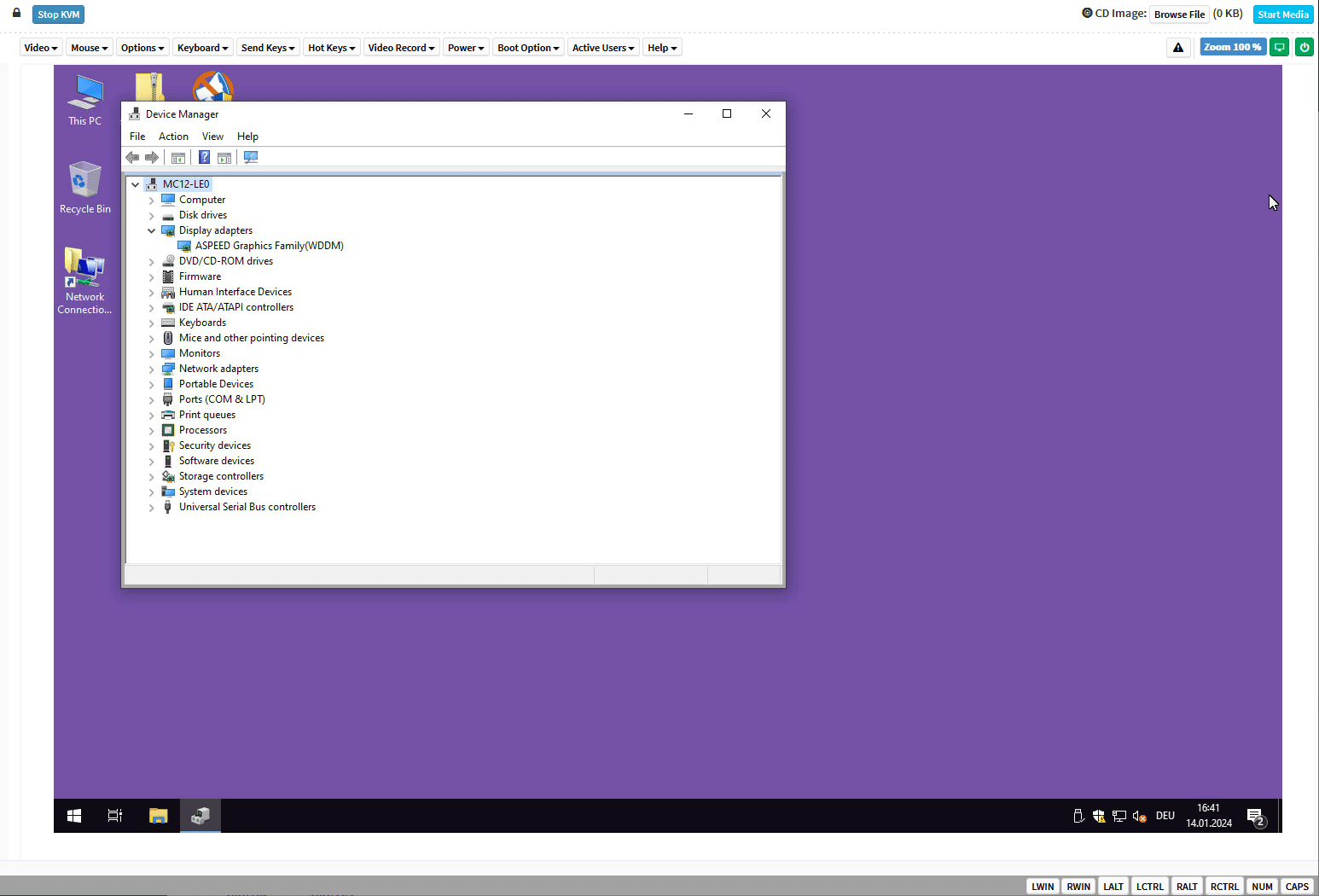

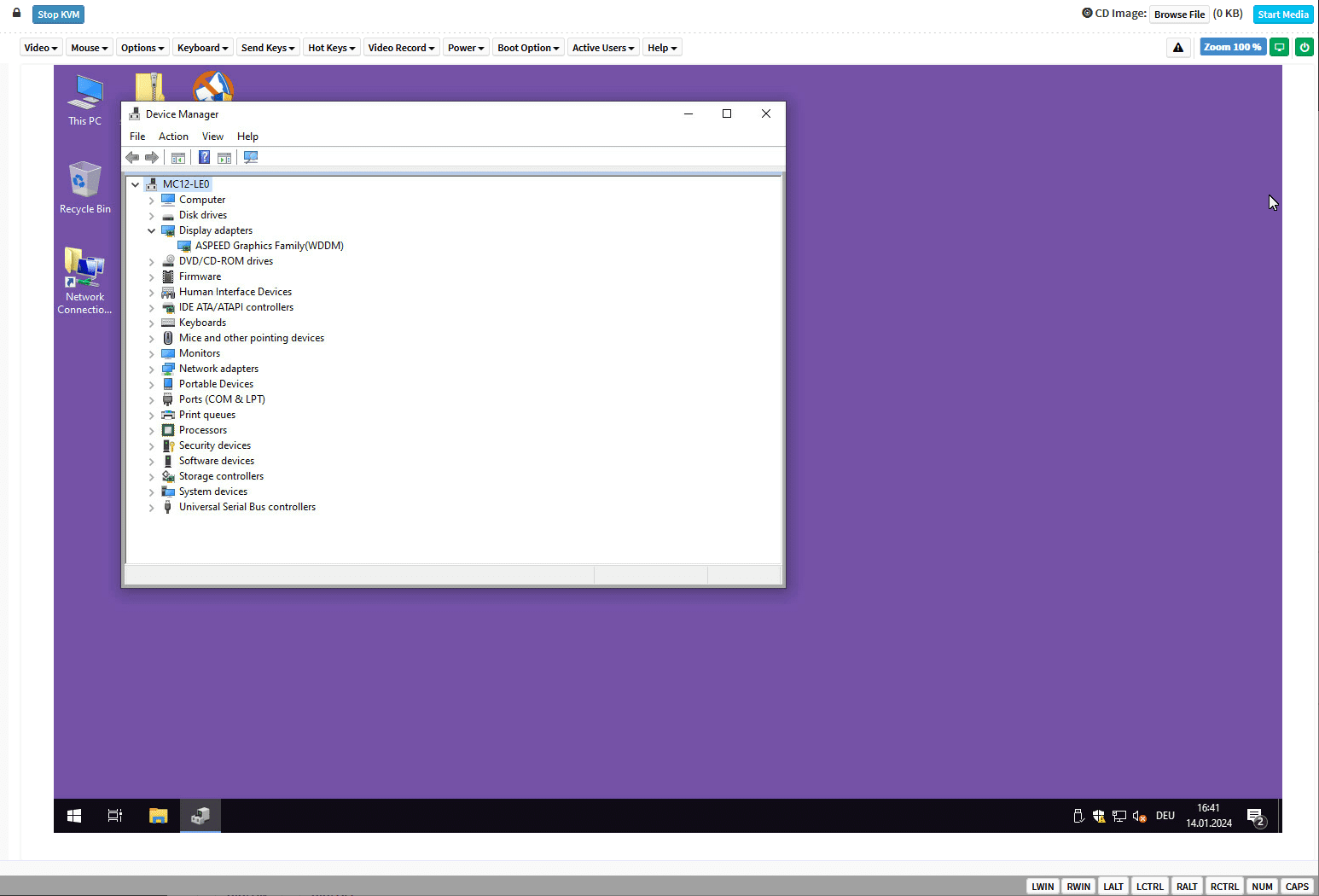

    • HTML5 KVM
    • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
    • Sensor Reading History Data
    • FRU Information
    • SEL Log in Linear Storage / Circular Storage Policy
    • Hardware Inventory
    • Fan Profile
    • System Firewall
    • Power Consumption
    • Power Control
    • LDAP / AD / RADIUS Support
    • Backup & Restore Configuration
    • Remote BIOS/BMC/CPLD Update
    • Event Log Filter
    • User Management
    • Media Redirection Settings
    • PAM Order Settings
    • SSL Settings
    • SMTP Settings
  • nur bedingt für normale Desktop Systeme zu empfehlen
    • sehr wenig I/O-Ports (2x USB 3.1)
    • VGA nur für onboard Grafik, keine Bildausgabe einer APU
    • kein onboard Sound


3. Prozessor SupportNach oben

  • [Herstellerseite] Download: QVL Liste (mehr aber nicht alle CPUs aus der Tabelle unten)
  • Bei den 3000er Picasso APUs könnte man wegen der Namensgebung vermuten, dass sie laufen. Tun sie aber nicht (Zen+)
ACHTUNG: Die Tabelle vertauscht immer wieder die Spalten APU und ECC! Ich arbeite an der Fehlersuche.

CPUPassmark
multicore
Passmark
singlecore
Support?APUECC (+/Nein)iGPU
Intel N10055041943Nein
i5-850095812452Nein
3100115982420QVL-+
4650G Pro161662653QVLAPU++
3600177482567QVL-+
3600x189192652QVL-+
i5-12400193633519Nein
E5-2690v4194702074Nein
5500 (kein ECC)193983058APUAPUNeinN
5600G (kein ECC)198743190APUAPUNein+
5650G Pro207713252yAPU++
5600215763258y-+
5600x218883361QVL-+
3700x225422660QVL-Nein
5700 (kein ECC)242683250?APUNeinN
5700x266583382y-+
i5-13500318543884Nein
3900x326202706y-+
5950x455993468QVL, *Kühlung beachten-+

Grafischer Vergleich (danke @Haldi):


*Beim 5950X und teilweise auch anderen "großem" CPUs mit vielen Kernen wurde von Instabilitäten berichtet, da die Spannungsversorgung wohl realativ knapp bemessen ist. Unterschiedliche Nutzer haben die CPU mit unterschiedlichen Methoden stabil bekommen:
  • Wasserkühlung
  • Top-Blower (Thermalright baut große, leise)
  • Undervolting
  • Begrenzung der Leistungsaufnahme (PBO?)
  • hoher Airflow im Gehäuse
  • die Spannungswandler sind beim silbernen Kühlkörper links unter dem CPU Sockel (stimmt das?)


4. Anleitungen / GuideNach oben

4.1 UpdatesNach oben

Treiber, BIOS/UEFI und Firmware Updates gibt es auf der Herstellerseite.
Es gibt zwei Möglichkeiten das BIOS und die BMC Firmware zu upgraden: per UEFI oder BMC. Ich habe nur letzteres verwendet, andere finden das Update per UEFI einfacher.

per BMC:
  • eine unterstütze CPU einsetzen (bei mir ging es auch mit einem 5650G, welcher nicht auf der QVL steht)
  • einen Ramstick in Slot A1
  • Managment Lan mit Router verbinden
  • Board Starten (es muss laufen für den Update Prozess)
  • IP des Managment Interfaces Herausfinden (z. B. über ein fritzbox Menü)
  • mit der IP mit einem anderen Recher im gleichen Netzwerk verbinden
  • die Zugangsdaten stehen auf dem Karton und auf dem x16 PCIe Slot
  • die Flashvorgänge können bis zu 15 Minuten dauern, in der Zeit auf keinen Fall vom Strom trennen!
  • bei mir war nach erfolgreichem BIOS Update ein komplett stromlos machen des Boards für mehrere Minuten erforderlich
  • wenn man nur eine CPU hat, welche erst ab einerhöheren BIOS-Version unterstützt wird wäre meine Präferenz zuerst das BIOS zu updaten (wegen möglichem "BMC Passwort Brick")
  • BIOS Update
  • BMC Update
per UEFI (von @pumuckel):
  • eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
  • einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
  • Tast/Maus/mon anschließen
  • System starten und abwarten (erster Start dauert etwas)
  • Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)
  • dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
  • dann (wenn nötig) kurz restarten
  • dann das Bios entweder per BMC oder per UEFI updaten
  • dann runterfahren
  • Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
  • nach 1-2 Minuten wieder anstecken und Spass haben

4.2 Reset BMC PasswortNach oben

Bei mir konnte ich mich bei einem von drei Boards nach einem BMC Update nicht mehr einloggen. Andere berichten von ähnlichen vorfällen. Ein Rücksetzen des BMC-Passwortes brachte abhilfe.

Ich habe gerade keine Zeit einen ganzen Guide zu machen, aber dir PDF dort sollte helfen:

to-DO:


5. Problembehandlung Nach oben

  • Reset BMC-PW
  • 5950X Abstürze


6. FAQsNach oben

  • Lüfterprofil
  • Stromverbrauch zu hoch (im BIOS gemessen, Systeamatisches Abklemmen von Komponenten, Minimalkonfiguration, 30W Thread)
  • KVM-Konsole öffnen
  • Web-BIOS aufrufen


7. VerbrauchswerteNach oben

  • 5600x Idle: 22W
  • 5650G Idle: 16W
  • die Liste soll später ergänzt werden, evtl. auch als Tabelle oder Online Sheet
Low Power Fetischisten könnten im folgenden Link Inspiration suchen. Wie man an den beiden Messwerten erkennen kann ist das MC12 bisher eher durch einen erhöhten Verbrauch (wegen dem BMC und u. A. den chiplet CPUs) aufgefallen.


8. LinksammlungNach oben



9. Früherer StartbeitragNach oben

Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche Starter bleibt hier vorerst (oder auch für immer) angehängt, damit keine Inhalte verloren gehen.
------------- Vorwort, Credits und Angebote

Vorwort:


Wer mir ein vergleichbares NEUWARE Mainboard zu dem Preis mit den Features nennen kann, der darf dies gern tun.... bisher fand ich keines unter 200-400€
hingewiesen darauf hat @sch4kal zuerst im Marktplatz Link Thread

Vergleichbare MBs (ab 390€ mit PCIe 4.0):





Unterstützte CPUs: AMD 3000er und 5000er (und mit F15 wohl auch APUs mit intern - aka für VMs nutzbarer aber nicht extern - nutzbarer IGP)

Bestpreise lagen um die 35€ für das Board (ultra low war mal 27€ bei 4 Stück inkl kühler)


mit low profile Kühler:


ohne low profile Kühler

(hier die Gutscheine beachten!)



im Webshop von Pio (Ergänzung auf Userwunsch):

(hier die Widerrufsbelehrung beachten!)





------------- Zur Hardware

Gigabyte Mainboard MC12-LE0​







mAtx B550 Am4 Board für 3000-5000er AMD CPUs
bis zu 128GB unbuffered ECC oder non ECC (DDR4 2133-3200) (ACHTUNG: KEIN REGISTERED ECC sondern unbuffered ECC)

2 x 1GbE LAN ports (Intel® I210-AT)
1 x 10/100/1000 management LAN

Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp


Expansion Slots

1 x PCIe x16 (Gen4 x16 bus) slot from CPU (Bifurcation 4/4/4/4 fähig mit NON -APUs)

Kommentar: setzt hier also normale CPUs ein . der 5600 (non x) ist imho hier ein sweetspot oder auch ein gebrauchter 3600x/3700x/3900x ...
generell würde ich bei 65W CPUs bleiben oder entsprechend die CPU limitieren (cTPU)

APUs können keine 4/4/4/4 bifurcation

1 x PCIe x4 (Gen4 x4 bus) slot from CPU (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme)
... die meisten Boards nutzen die Anbindung für die NVMe


1 x M.2 slot (über Chipsatz angebunden): (imho gut für ne kleine 128/256GB M2 SSD fürs OS - sowas bekommt ja nachgeworfen aus EDU stores und viele davon haben oft eh nur 2x PCIe 3.0)
- M-key
- PCIe Gen3 x1 (max brutto 0,97 GByte/s)
- Supports NGFF-2242/2280 cards




Board Management

Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface


  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management
  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings

------------- Kühlerempfehlung

Top Blow der die Spawas links unter dem CPU Sockel abdeckt (Thermalright baut nette)
.. damit ist der silberne Kühlkörper links unter dem CPU Sockel gemeint

------------- Bios, BMC Firmware, Treiber

offizielle:

BMC: 12.61.21
Bios: F15


hier: https://www.gigabyte.com/de/Enterprise/Server-Motherboard/MC12-LE0-rev-1x#Support



die einfachste Weise das Board auf den aktuellen Stand zu bringen:

eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
Tast/Maus/mon anschließen
System starten und abwarten (erster Start dauert etwas)

Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)

dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
dann (wenn nötig) kurz restarten
dann das Bios entweder per BMC oder per UEFI updaten
dann runterfahren
Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
nach 1-2 Minuten wieder anstecken und Spass haben



es geht auch komplett per BMC aber für viele ist das schwieriger als es rein mit CPU und Ram gleich zu machen
ich z.B. hab grad 2 Boards von F06 (Auslieferungszustand) direkt auf aktuelle BMC und BIOS F15 per BMC (mit CPU/Ram eingesetzt) ohne Probleme geupdated (21-9-2024)


------------- Reset des BMC Passwort



... hier das PDF beachten


------------- Q&A


Passmark Scores ausgewählter CPUs zum Vergleich :

i5-8500: 9581 (6 Core S1151)
3600: 17776 (Zen2)
3600x: 18227 (Zen2)
i5-12400: 19557
E5-2690v4 : 19619 (S2011-3)
5600: 21592 <------ P/L

5600x: 21926
3700x: 22598 (Zen2)
5700x: 26738
i5-13500: 32250
3900x: 32678 (Zen2)
5950x: 45633 (hier muss aber wohl manuell die Spannung begrenzt werden (glaube unter 1,4V)) - aber gute Performance/W/€


------------- Links zu anderen Forendiskussionen


STH: https://forums.servethehome.com/ind...oard-mc12-le0-re1-0-amd-b550-am4-ryzen.42579/
L1T: https://forum.level1techs.com/t/gigabyte-mc12-le0/183692/21



------------- User Anmerkungen (selbst nicht geprüft)

@BobbyD:
  • Das BMC Passwort steht auf dem (Anmerkung: brauner Außenkarton an der Seite) Karton
  • Fürs BMC-Update über das BMC ist folgende Datei auszuwählen: "rom.ima_enc" Mode:BMC
  • Fürs BIOS-Update über das BMC ist folgende Datei auszuwählen: "image.RBU" Mode:Bios
#
#

Zuletzt bearbeitet:
Ich nutze die hier, ergibt 2x x4 NVME bis 22110 und einen x8 PCIE slot. Zumindest mit PCIE 3.0 funktionieren die prima, die PCIE Karte muss natürlich half height sein und ein kurzes Slotblech haben.
PCIE X16 to X8+X4+X4 Splitter Adapter Card, Support PCIE 4.0 M.2 NVME Port Expansion Riser

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ich nutze die hier, ergibt 2x x4 NVME bis 22110 und einen x8 PCIE slot. Zumindest mit PCIE 3.0 funktionieren die prima, die PCIE Karte muss natürlich half height sein und ein kurzes Slotblech haben.
PCIE X16 to X8+X4+X4 Splitter Adapter Card, Support PCIE 4.0 M.2 NVME Port Expansion Riser
sollte einer sowas bestellen (Pseudosammelbestellung) würde ich Ihm eine funtionierende abkaufen für 20€ inkl Luftpolsterversand DHL (der Aufschlag ist für Versand zu mir und Arbeitszeit des Funktionstests als Trinkgeld) ... bitte drauf achten das auch 2280 Gewinde zur Befestigung drauf sind :)

Zuletzt bearbeitet:
Zuletzt bearbeitet:
@pumuckel Noch zwei wichtige Punkte für den Startpost:
  • Das Board eignet sich nicht als Client-PC (Desktop), da die Grafikausgabe nur stark eingeschränkt funktioniert, weil ein Ressourcenkonflikt vorliegt (getestet mit M$ Windows)⚠️
  • Das Board unterstützt keinen Sleep und WoL, hat keinen Soundchip.



Bei mir wandert es wohl doch in den Schrank, keine Verwendung momentan, da es für mich nur als 24/7 Server taugen würde.

Zuletzt bearbeitet:
@pumuckel Noch zwei wichtige Punkte für den Startpost:
  • Das Board eignet sich nicht als Client-PC (Desktop), da die Grafikausgabe nur stark eingeschränkt funktioniert, da ein Ressourcenkonflikt vorliegt (getestet mit M$ Windows)!
  • Das Board unterstützt keinen Sleep und WoL, hat keinen Soundchip.



Bei mir wandert es wohl doch in den Schrank, keine Verwendung momentan, da es für mich nur als 24/7 Server taugen würde.
done .... aber mal ehrlich ... als Client mit nem ASpeed....

und ja, ich seh es auch al 24/7 Server board an, wie alle mit ASpeed

Z.B. für die Eltern. 8-)
also wenn deine Eltern dir nichtmal ne APU wert sind .... *grins*

Ich denke die Boards wurden für nen Cloudhoster mal gebaut, der sie entweder nicht abgenommen hat oder insolvent ging.
daher auch die Querks

Ich mag solche HW denn Sie ist dann günstig, meist gut gebaut aber halt etwas fordernd am Anfang wenn man nicht strickt in der QVL ist

... und wir reden hier von 10% des Preises was ASRack aufruft die auch nicht ganz frei von Quirks sind :)

Die o.g. x8/x4/x4 sieht interessant aus. Bitte prüfen/aufpassen: "x8x4x4 ungleich x4x4x8". Ich habe auch mal sowas als dreifach PCIe-Riser geholt und das BIOS konnte nur anders herum...

Die o.g. x8/x4/x4 sieht interessant aus. Bitte prüfen/aufpassen: "x8x4x4 ungleich x4x4x8". Ich habe auch mal sowas als dreifach PCIe-Riser geholt und das BIOS konnte nur anders herum...
jep, drum bestelle ich sowas auch nicht selbst sondern zahle lieber jemand 10€ damit er das testet :) *grins*

denn die Adapter 8/4/4 die ich kenne und funktionieren kosten 50+

Bei war/ist es eine von Supermicro. Ich suche die mal raus, da die afair auch nur bei 20-25€ lag.

Zuletzt bearbeitet:
weiter kein erfolg mit Bios Update auf F11 mittels BMC v12.61.17 egal ob per Safari oder Firefox ohne CPU, Power Off, nur 16GB non-ecc Speicher installiert.
folgender Fehler tritt auf im Event-Log.
Bildschirmfoto 2024-01-14 um 12.36.53.png


Power On per BMC passiert garnichts,
Power On mittels 10) FP_1 (Front Panel Header) passiert auch nichts (wie auch, ohne CPU, man kann ja nichtmals einen speaker anschließen um Post-Fehler zu hören? auch kein LED Display für POST-Fehler hmm).
Ich warte auf den 5600X und gucke dann weiter.

Zuletzt bearbeitet:
weiter kein erfolg mit Bios Update auf F11 mittels BMC v12.61.17 egal ob per Safari oder Firefox ohne CPU, Power Off, nur 16GB non-ecc Speicher installiert.
folgender Fehler tritt auf im Event-Log.
Anhang anzeigen 959361

ich hatte heut Nacht etwas Zeit und hab den Startpost etwas ergänzt

siehe:

Anmerkung (Hörensagen aus L1T Forum):
Es wird berichtet das man für das Update folgendes beachten sollte:
CPU Installiert und 1 Speicher Riegel im Slot A1
zuerst den BMC updaten (sicherheithalber evtl rebooten danach) - laut BobbyD "rom.ima_enc"
dann das Bios updaten und das System herunterfahren / neu starten - laut BobbyD "image.RBU"


dazu noch die Bemerkung das jemand anmerkte das es bei Ihm mit einem 8gb modul klappte, nicht aber mit einem 16GB Modul ....
hierzu würde ich mich nicht auf die Größe versteifen sondern evtl das sein 8GB modul wohl qvl war und das 16GB modul evtl nicht

außerdem die Anmerkung " I also had to turn sync off and on again in the web interface"

... wenn das nicht hilft, bitte ich um kurze Rückmeldung damit ich Probleme im Startpost vermerken kann


Ich denke das der Lieferzustand stark auf eine QVL begrenzt war (aka zickig ist) und erst nach Update das Ganze besser lüppt (Gigabyte halt):)

Zuletzt bearbeitet:
weiter kein erfolg mit Bios Update auf F11 mittels BMC
Vermutlich wirst Du eine CPU brauchen, entweder zum Flashen oder aber, um dir das neue BIOS überhaupt anzeigen zu lassen. Also möglicherweise ist das BIOS geflasht, aber da Du den Rechner nie durchgebootet hast, da keine CPU, wird dir das einfach nicht im BMC angezeigt.

Zuletzt bearbeitet:
Vermutlich wirst Du eine CPU brauchen, entweder zum Flashen oder aber um dir das neue BIOS überhaupt anzeigen zu lassen. Also möglicherweise ist das BIOS geflasht, aber da Du den Rechner nie durchgebootet hast, da keine CPU, wird dir das einfach nicht im BMC angezeigt.
deswegen schrieb ich "CPU Installiert und 1 Speicher Riegel im Slot A1"

ne das war ein : https://c-payne.com/collections/pcie-x8x4x4-bifurcation-pcbs

der von @mrpasc sieht aber (laut Traces auf dem PCB in Bild 1) wie ein 8/4/4 aus
nehme an das ist ne unautorisierte und "verbesserte/weiterentwickelte" PCB Kopie der C-Payne Adapter die ja nun schon "veraltet sind"

Wird eine Raubkopie sein, verbessert leider eher nicht, es fehlt ein Anschluss für externe Stromzufuhr. Mit zwei Enterprise NVME (Micron 7400 Pro) geht dann z.B. nur noch was „leichtes“ als Graka (P400, P600, P620), eine T4 die ja die 75W des x16 Slot alleine nimmt zickt dann rum…

@pumuckel Korrektur zum Startpost: Bios ist aus 2022, nicht 2023.

@pumuckel Korrektur zum Startpost: Bios ist aus 2022, nicht 2023.
done
Beitrag automatisch zusammengeführt:

Wird eine Raubkopie sein, verbessert leider eher nicht, es fehlt ein Anschluss für externe Stromzufuhr. Mit zwei Enterprise NVME (Micron 7400 Pro) geht dann z.B. nur noch was „leichtes“ als Graka (P400, P600, P620), eine T4 die ja die 75W des x16 Slot alleine nimmt zickt dann rum…
naja, zumindest sind ein paar filter elkos mehr drauf
mehr als 10-20W würd ich in sowas eh nie stecken
aber z.B. für nen 8er HBA würd es denke ich passen
:)

weiter kein erfolg mit Bios Update auf F11 mittels BMC v12.61.17 egal ob per Safari oder Firefox ohne CPU, Power Off, nur 16GB non-ecc Speicher installiert.
folgender Fehler tritt auf im Event-Log.
Anhang anzeigen 959361
Bei mir ähnlich, BIOS update nicht möglich.
Bricht mit Error 1308 ab.
Ins BMC komm ich, BMC update ging auch problemlos.

Aber sonst macht das Board keinen zucker. Bekomme auch kein POST Screen.
4650G und RAM sind drauf. CPU kennt er scheinbar auch weil im BMC Sensoren CPUTemp/Volt ect. Werte zeigen. Daher denke ich das kein RAM erkannt wird. Habe alle möglichen kompatiblen Riegel an alles Steckplätzen, mit und ohne ecc, probiert.
Nix funktioniert.

Habe noch eine B450 Board rumliegen, da wenn ich CPU und RAM stecke bekomme ich sofort ein POST Screen.

In meinen Fall ging das BMC Update erst nach dem BIOS Update.

Durchgeführt in Firefox, 2x 16 GB Kingston ECC 3200er Riegel von der QVL+ 3900x. Direkt mal zwei weitere Riegel bestellt.
Im Bios ist tatsächlich ein Eintrag für einen HD Audio Controller vorhanden, direkt mal ausgeschaltet.
ECO Mode geht nur auf 65W, kein Eintrag für 45 oder 95W vorhanden.
Schade das der Arctic Freezer 2 nicht passt, der Noctua tuts auch.

Proxmox Installation über das BMC ging einwandfrei, 8er HBA PCIE Passthrough an eine Win11 VM auch ohne Schwierigkeiten.
Morgen kommt die 4er NIC für die Sophos XG.

Bei mir ähnlich, BIOS update nicht möglich.
Bricht mit Error 1308 ab.
Ins BMC komm ich, BMC update ging auch problemlos.

Aber sonst macht das Board keinen zucker. Bekomme auch kein POST Screen.
4650G und RAM sind drauf. CPU kennt er scheinbar auch weil im BMC Sensoren CPUTemp/Volt ect. Werte zeigen. Daher denke ich das kein RAM erkannt wird. Habe alle möglichen kompatiblen Riegel an alles Steckplätzen, mit und ohne ecc, probiert.
Nix funktioniert.

Habe noch eine B450 Board rumliegen, da wenn ich CPU und RAM stecke bekomme ich sofort ein POST Screen.

auch an dich

Es wird berichtet das man für das Update folgendes beachten sollte:
CPU Installiert und 1 Speicher Riegel im Slot A1
zuerst den BMC updaten (sicherheithalber evtl rebooten danach)
dann das Bios updaten und das System herunterfahren / neu starten

dazu noch die Bemerkung das jemand anmerkte das es bei Ihm mit einem 8gb modul klappte, nicht aber mit einem 16GB Modul ....
hierzu würde ich mich nicht auf die Größe versteifen sondern evtl das sein 8GB modul wohl qvl war und das 16GB modul evtl nicht

außerdem die Anmerkung " I also had to turn sync off and on again in the web interface"

... wenn das nicht hilft, bitte ich um kurze Rückmeldung damit ich Probleme im Startpost vermerken kann

Zuletzt bearbeitet:
Im Bios ist tatsächlich ein Eintrag für einen HD Audio Controller vorhanden, direkt mal ausgeschaltet.
ECO Mode geht nur auf 65W, kein Eintrag für 45 oder 95W vorhanden.
Das ist typisch für viele AMD-BIOSe, dass da alles mögliche drin steht, nicht weiter beachten.
Ich hab an anderer Stelle noch weitere "Eco Modes" gefunden, definitiv 45W, aber nicht getestet. Und jetzt frag mich nicht wo. Hieß auch nicht unbedingt "Eco Mode".

interessant finde ich, dass man Ram-Timings einstellen, aber nirgends die Spannung der Riegel anpassen kann. Oder habe ich das iwo übersehen?

Das ist typisch für viele AMD-BIOSe, dass da alles mögliche drin steht, nicht weiter beachten.
Ich hab an anderer Stelle noch weitere "Eco Modes" gefunden, definitiv 45W, aber nicht getestet. Und jetzt frag mich nicht wo. Hieß auch nicht unbedingt "Eco Mode".
die 4650g Pro (und andere APUs haben aber einen HD Audio Controller) evlt um den zu deaktivieren ?

auch an dich

Es wird berichtet das man für das Update folgendes beachten sollte:
CPU Installiert und 1 Speicher Riegel im Slot A1
zuerst den BMC updaten (sicherheithalber evtl rebooten danach)
dann das Bios updaten und das System herunterfahren / neu starten

dazu noch die Bemerkung das jemand anmerkte das es bei Ihm mit einem 8gb modul klappte, nicht aber mit einem 16GB Modul ....
hierzu würde ich mich nicht auf die Größe versteifen sondern evtl das sein 8GB modul wohl qvl war und das 16GB modul evtl nicht

außerdem die Anmerkung " I also had to turn sync off and on again in the web interface"

... wenn das nicht hilft, bitte ich um kurze Rückmeldung damit ich Probleme im Startpost vermerken kann
Danke für die Antwort.
Ja, habe alles mögliche probiert und mich auch an die Erfahrungen der Anderen gehalten. 8GB RAM-Riegel habe ich mir gestern nochmal KVR26N19S8/8 besorgt, nachdem mit allen die ich eh zuhause hatte nix ging. Der KVR26N19S8/8 steht auf der qvl. Einer gesteckt nun in A1, kein BIOS update möglich, kein POST Screen.
Das mit sync off/on hatte ich bisher noch nicht probiert, hilft aber leider auch nicht☹️
Befürchte fast das mein Board defekt ist...

Danke für die Antwort.
Ja, habe alles mögliche probiert und mich auch an die Erfahrungen der Anderen gehalten. 8GB RAM-Riegel habe ich mir gestern nochmal KVR26N19S8/8 besorgt, nachdem mit allen die ich eh zuhause hatte nix ging. Der KVR26N19S8/8 steht auf der qvl. Einer gesteckt nun in A1, kein BIOS update möglich, kein POST Screen.
Das mit sync off/on hatte ich bisher noch nicht probiert, hilft aber leider auch nicht☹️
Befürchte fast das mein Board defekt ist...
jep, lass es tauschen , ich würde da auch keine weitere zeit investieren

@pumuckel Ich hab jetzt mal einen Monitor angeschlossen und das Problem ist verschwunden. Sprich, das Problem war nur eingebildet. Bitte den Passus aus dem Startpost wieder entfernen, denn es läuft wohl alles, wie es soll.

An meinem Asrock Rack Board war auch immer ein Monitor angeschlossen, deshalb ist es mir bisher nicht aufgefallen.

@pumuckel Ich hab jetzt mal einen Monitor angeschlossen und das Problem ist verschwunden. Sprich, das Problem war nur eingebildet. Bitte den Passus aus dem Startpost wieder entfernen, denn es läuft wohl alles, wie es soll.

An meinem Asrock Rack Board war auch immer ein Monitor angeschlossen, deshalb ist es mir bisher nicht aufgefallen.
done

Ich hab jetzt mal einen Monitor angeschlossen und das Problem ist verschwunden. Sprich, das Problem war nur eingebildet.
Du meinst das kleine Bild in der Remote Console bzw. BMC?

Heute mal noch das BMC über CMD unter Windows 10 auf den aktuellen Stand gebracht, danach das BIOS per BMC geflasht. Das lief bei mir nur durch, wenn das Mainboard an war und ich vorher per BMC im BIOS war. Ansonsten ist das BIOS-Update immer fehlgeschlagen.

Bestückt war das Board mit AMD Ryzen 3 4300GE, 2x 8 GB Crucial Non-ECC-RAM, 1x NVMe auf dem Slot im Mainboard mit Windows 10 und 2x NVMe per Bifurcation im x16 Slot.

Im BIOS wird bei Bifurcation x8 x4 x4 nur eine NVME erkannt, bei x4 x4 x8 beide NVMEs - wie bekannt kann die APU kein x4 x4 x4 x4.

TrueNAS Scale konnte ich per BMC ohne Probleme auf einer NVMe im PCIe 3.0 x1 Slot auf dem Mainboard installieren.

Unter Windows 10 ist mir noch aufgefallen, dass eine der Lexar 790 NVMe mit 4 TB nur 1600 MB/s lesen und schreiben konnte, die andere NVMe hat wie bei PCIe 3.0 zu erwarten, 3500 MB/s gelesen und geschrieben. Das deutet fast darauf hin, das eine NVMe nur mit PCIe 3.0 x2 unter Bifurcation angebunden ist. Der AMD Ryzen 4300GE unterstützt nur PCIe 3.0.

Das werde ich mir in den nächsten Tagen noch genauer anschauen.

Zuletzt bearbeitet:
Du meinst das kleine Bild in der Remote Console bzw. BMC?
Genau. Dieses ist wohl immer genau so groß wie der Monitor, der daran angeschlossen ist. Wenn keiner angeschlossen ist, dann ist das Bild relativ klein aber selbst für eine Windows-Installation gut benutzbar und für eine Console sowieso kein Problem.


Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
