[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

Vorvorwort:
Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche starter bleibt vorerst als Spoiler im letzten Abschnitt angehängt, damit keine Inhalte verloren gehen.

Vorwort:
Erstmalig in Erscheinung ist das Gigabyte MC12-LE0 kurz vor Weihnachten 2023 auf mydealz getreten. Mit einem Preis von 50€ Neuware war (ist) es ein no-brainer um noch einen günstigen Server auf AM4-Basis zusammen zu stellen. Aktuell (21.10.2024) liegt der Preis bei ~60€, wobei es in der Vergangenheit zwischen 80 und 30 € für Neuware geschwankt hat. Ähnliche Boards (AsRock Rack) und auch der Nachfolger MC13 liegen meist bei >300 €.

Von Gigabyte ist es als mATX Enterprise-Workstation-Motherboard eingestuft und eignet sich insbesondere wegen IPMI/BMC auch für den Servereinbau.

Eine nett gemeinter Hinweis vorweg: Wenn du neu bist wärst du nicht der erste, welcher mit dem Updateprozess (BMC & BIOS) und der Hardwareauswahl (Kompatibilität) Probleme hättest. Lies gerne den Starter, bevor du mit Planung und Umsetzung startest.

Viele Dinge werden auch im Thread diskutiert, es ist jedoch mein Bestreben die wichtigsten Dinge im Starter als zentrales Nachschlagewerk zu sammeln und würde dich bitten zunächst einmal dort nach deinem Problem zu suchen oder auch die Suchfunktion des Threads nach ähnlichen Beiträgen zu nutzen. Ich bin über jeden Hinweis zu fehlenden Inhalten im Starter dankbar und ergänze dieser gerne.

---

Inhaltsverzeichnis​

1. Das Angebot
2. Technische Daten
3. Prozessor Support
4. Anleitungen & Guides
   1. BIOS und BMC Update
   2. Reset BMC Passwort
5. Bekannte Probleme
6. FAQs
7. Verbrauchswerte
8. Linksammlung
9. Vorheriger Starter

---

1. Das Angebot Nach oben​

Das Board ist alleine oder oft für wenige Euro mehr mit einem kleinen Gelid Kühler erhältlich. Erster Händler, welcher es zu einem sehr günstigen Preis angeboten hat war piospartslab über ebay bzw. den eigenen Onlineshop. In beiden Fällen konnte man in Kombination mit Gutscheincodes nochmals günstigere Preise erreichen. Die meiste Zeit ist/war dieser Händler auf einem der Verkaufswege am günstigsten und ist nicht bei geizhals gelistet.
Wenn einem das Board zusagt, jedoch weniger Leistung braucht oder noch weniger ausgeben möchte und bastelwillig ist kann ein Blick auf das Nachbarboard mit SoC quadcore Epyc MJ11-EC1 lohnen.

Nur Mainboard MC12-LE0	ebay Piospartslap	Piospartslap	geizhals
Mit Gelid Kühler	eBay Piospartslap	Piospartslap

In der Vergangeheit gab es sowohl bei eBay al sauch Piospartslab immer mal wieder Rabattgutscheine.
Erste Erwähnung im Luxx:

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board (NEU) Projekte 2xLAN 1x management port | mydealz

www.mydealz.de

---

2. Technische DatenNach oben​

• mATX B550 AM4 Board für 3000-5000 AMD Ryzen (Achtung: keine 3000er Zen+ Picasso!)
• bis zu 128 GB unbuffered (UDIMM) ECC oder non ECC (DDR4 2133-3200) (Achtung: KEIN registred/RDMM und KEIN LRDIMM!)
• 2 x 1GbE LAN ports (Intel® I210-AT)
• 1 x 10/100/1000 dedizierter management LAN port
• Integrated in Aspeed® AST2500
  • "mini" onboard GPU zur Administation
  • 2D Video Graphic Adapter with PCIe bus interface
    1920x1200@60Hz 32bpp
• Erweiterungsslots
  • 1 x PCIe 4.0 x16 (Gen4 x16 bus)slot from CPU
    • CPUs: Bitfuraction 8/8, 8/4/4 und 4/4/4/4 möglich
    • APUs: Bitfuraction nur 8/8 und 8/4/4 bzw 4/4/8 möglich
  • 1 x PCIe 4.0 x4 (Gen4 x4 bus)slot from CPU
    • (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme) ... die meisten Boards nutzen die Anbindung für die NVMe [@pumucke]
  • M.2 slot (über Chipsatz angebunden):
    • M-key
    • PCIe 3.0 x1 (max brutto 0,97 GByte/s)
• Aspeed® AST2500 management controller
  GIGABYTE Management Console (AMI MegaRAC SP-X) web interface

  Spoiler: Features (unvollständig getestet)

  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management
  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings
• nur bedingt für normale Desktop Systeme zu empfehlen
  • sehr wenig I/O-Ports (2x USB 3.1)
  • VGA nur für onboard Grafik, keine Bildausgabe einer APU
  • kein onboard Sound

---

3. Prozessor SupportNach oben​

• [Herstellerseite] Download: QVL Liste (mehr aber nicht alle CPUs aus der Tabelle unten)
• Bei den 3000er Picasso APUs könnte man wegen der Namensgebung vermuten, dass sie laufen. Tun sie aber nicht (Zen+)

ACHTUNG: Die Tabelle vertauscht immer wieder die Spalten APU und ECC! Ich arbeite an der Fehlersuche.

CPU	Passmark multicore	Passmark singlecore	Support?	APU	ECC (+/Nein)	iGPU
Intel N100	5504	1943	Nein
i5-8500	9581	2452	Nein
3100	11598	2420	QVL	-	+
4650G Pro	16166	2653	QVL	APU	+	+
3600	17748	2567	QVL	-	+
3600x	18919	2652	QVL	-	+
i5-12400	19363	3519	Nein
E5-2690v4	19470	2074	Nein
5500 (kein ECC)	19398	3058	APU	APU	Nein	N
5600G (kein ECC)	19874	3190	APU	APU	Nein	+
5650G Pro	20771	3252	y	APU	+	+
5600	21576	3258	y	-	+
5600x	21888	3361	QVL	-	+
3700x	22542	2660	QVL	-	Nein
5700 (kein ECC)	24268	3250	?	APU	Nein	N
5700x	26658	3382	y	-	+
i5-13500	31854	3884	Nein
3900x	32620	2706	y	-	+
5950x	45599	3468	QVL, *Kühlung beachten	-	+

Grafischer Vergleich (danke @Haldi):

*Beim 5950X und teilweise auch anderen "großem" CPUs mit vielen Kernen wurde von Instabilitäten berichtet, da die Spannungsversorgung wohl realativ knapp bemessen ist. Unterschiedliche Nutzer haben die CPU mit unterschiedlichen Methoden stabil bekommen:

• Wasserkühlung
• Top-Blower (Thermalright baut große, leise)
• Undervolting
• Begrenzung der Leistungsaufnahme (PBO?)
• hoher Airflow im Gehäuse
• die Spannungswandler sind beim silbernen Kühlkörper links unter dem CPU Sockel (stimmt das?)

---

4. Anleitungen / GuideNach oben​

4.1 UpdatesNach oben​

Treiber, BIOS/UEFI und Firmware Updates gibt es auf der Herstellerseite.
Es gibt zwei Möglichkeiten das BIOS und die BMC Firmware zu upgraden: per UEFI oder BMC. Ich habe nur letzteres verwendet, andere finden das Update per UEFI einfacher.

per BMC:

• eine unterstütze CPU einsetzen (bei mir ging es auch mit einem 5650G, welcher nicht auf der QVL steht)
• einen Ramstick in Slot A1
• Managment Lan mit Router verbinden
• Board Starten (es muss laufen für den Update Prozess)
• IP des Managment Interfaces Herausfinden (z. B. über ein fritzbox Menü)
• mit der IP mit einem anderen Recher im gleichen Netzwerk verbinden
• die Zugangsdaten stehen auf dem Karton und auf dem x16 PCIe Slot
• die Flashvorgänge können bis zu 15 Minuten dauern, in der Zeit auf keinen Fall vom Strom trennen!
• bei mir war nach erfolgreichem BIOS Update ein komplett stromlos machen des Boards für mehrere Minuten erforderlich
• wenn man nur eine CPU hat, welche erst ab einerhöheren BIOS-Version unterstützt wird wäre meine Präferenz zuerst das BIOS zu updaten (wegen möglichem "BMC Passwort Brick")
• BIOS Update
  • rom.ima_enc Datei in Mode:Bios flashen
  • Bilder: [externe Seite] BIOS Update Gigabyte Server
• BMC Update
  • image.RBU in Mode:BMC flashen
  • Bilder: [externe Seite] IPMI Update Gigabyte Server

per UEFI (von @pumuckel):

• eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
• einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
• Tast/Maus/mon anschließen
• System starten und abwarten (erster Start dauert etwas)
• Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)
• dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
• dann (wenn nötig) kurz restarten
• dann das Bios entweder per BMC oder per UEFI updaten
• dann runterfahren
• Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
• nach 1-2 Minuten wieder anstecken und Spass haben

4.2 Reset BMC PasswortNach oben​

Bei mir konnte ich mich bei einem von drei Boards nach einem BMC Update nicht mehr einloggen. Andere berichten von ähnlichen vorfällen. Ein Rücksetzen des BMC-Passwortes brachte abhilfe.

Ich habe gerade keine Zeit einen ganzen Guide zu machen, aber dir PDF dort sollte helfen:

BMC Unique Pre-Programmed Password Implementation Announcement | Security & Technical Advisory - GIGABYTE U.K.

Dear Valued Customers & Partners,Beginning in March 2020, GIGABYTE will begin implementing a new security feature for the BMC firmware stack on all our ...

www.gigabyte.com

to-DO:

• Anbindung vom M2, sinnvollste Nutzung der PCIe
• iGPU

  • Also auch mit F18 gehts mit VirGL, musst UMA_specified einstellen.

  • mir hat für erfolgreiches Passthrough folgender Link geholfen:




    GitHub - isc30/ryzen-7000-series-proxmox: Get the Ryzen 7000 series processors with AMD Radeon 680M/780M integrated graphics or RDNA2/RDNA3 GPUs running with Proxmox, GPU passthrough and UEFI included.

    Get the Ryzen 7000 series processors with AMD Radeon 680M/780M integrated graphics or RDNA2/RDNA3 GPUs running with Proxmox, GPU passthrough and UEFI included. - isc30/ryzen-7000-series-proxmox

    github.com

    Habe einen 5650G mit Bios Version F15 im Einsatz.

  • Ich habe mal testweise meinen Jellyfin Server runtergefahren und getestet, ob nach dem Hochfahren das transcoding noch funktioniert. Das war gar kein Problem, hat alles geklappt.
    Danach habe ich die iGPU an eine Windows 10 VM durchgereicht und war nicht in der Lage, einen Treiber zu installieren.

---

5. Problembehandlung Nach oben​

• Reset BMC-PW
• 5950X Abstürze

---

6. FAQsNach oben​

• Lüfterprofil
• Stromverbrauch zu hoch (im BIOS gemessen, Systeamatisches Abklemmen von Komponenten, Minimalkonfiguration, 30W Thread)
• KVM-Konsole öffnen
• Web-BIOS aufrufen

---

7. VerbrauchswerteNach oben​

• 5600x Idle: 22W
• 5650G Idle: 16W
• die Liste soll später ergänzt werden, evtl. auch als Tabelle oder Online Sheet

Low Power Fetischisten könnten im folgenden Link Inspiration suchen. Wie man an den beiden Messwerten erkennen kann ist das MC12 bisher eher durch einen erhöhten Verbrauch (wegen dem BMC und u. A. den chiplet CPUs) aufgefallen.

[Sammelthread] - Die sparsamsten Systeme (<30W Idle)

++ Update ++ Die Liste ist jetzt als Google online Tabelle verfügbar (vielen Dank dafür an -DDD-) und wird nur noch dort weitergepflegt http://goo.gl/z8nt3A Es wurde ja schon öfter vorgeschlagen, mal in einem Thread nur die Mess-Ergebnisse der sparsamsten Systeme zu posten und da sich Niemand...

www.hardwareluxx.de

---

8. LinksammlungNach oben​

• [Herstellerseite] MC12-LE0 Rev. 1.x
• [Herstellerseite] Download: Datenblatt beim Hersteller
• [Herstellerseite] Download: QVL Liste
• [geizhals] Preisvergleich und Daten
• [externe Seite] IPMI Update Gigabyte Server
• [externe Seite] BIOS Update Gigabyte Server
• Forum: servethehome (STH)
• Forum: level1techs (L1T)

---

9. Früherer StartbeitragNach oben​

Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche Starter bleibt hier vorerst (oder auch für immer) angehängt, damit keine Inhalte verloren gehen.

Spoiler: Alter Starter

------------- Vorwort, Credits und Angebote

Vorwort:


Wer mir ein vergleichbares NEUWARE Mainboard zu dem Preis mit den Features nennen kann, der darf dies gern tun.... bisher fand ich keines unter 200-400€
hingewiesen darauf hat @sch4kal zuerst im Marktplatz Link Thread

Vergleichbare MBs (ab 390€ mit PCIe 4.0):

Mainboards AMD Sockel AM4 mit Formfaktor: µATX, Besonderheiten: IPMI Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Mainboards AMD Sockel AM4 mit Formfaktor: µATX, Besonderheiten: IPMI

geizhals.de

Unterstützte CPUs: AMD 3000er und 5000er (und mit F15 wohl auch APUs mit intern - aka für VMs nutzbarer aber nicht extern - nutzbarer IGP)

Bestpreise lagen um die 35€ für das Board (ultra low war mal 27€ bei 4 Stück inkl kühler)


mit low profile Kühler:

Gigabyte Mainboard MC12-LE0 AMD B550 AM4 Ryzen 5000 Server Board+Kühler NEU /NEW | eBay

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board NEU / NEW + Kühler. für AMD Ryzen 5000 Series / 4000 Series / 3000 Series. Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 Server Board NEU.

www.ebay.de

ohne low profile Kühler

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 Server Board NEU | eBay

Für AMD Ryzen 5000 Series / 4000 Series / 3000 Series. P/N: MC12-LE0 Rev. 1. 1 x Mainboard MC12-LE0 NEU / NEW. AMD Socket AM4. 1x Blende wie auf dem Foto. Technical data / Technische Daten. Drucker & Zubehör.

www.ebay.de

(hier die Gutscheine beachten!)



im Webshop von Pio (Ergänzung auf Userwunsch):

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board NEU / NEW - Piospartslap

GIGABYTE Mainboard für AMD Ryzen 5000 Series / 4000 Series / 3000 Series P/N: MC12-LE0 Rev 1 x microATX (W244 x D244 mm) NEW / NEU Tec

www.piospartslap.de

(hier die Widerrufsbelehrung beachten!)





------------- Zur Hardware

Gigabyte Mainboard MC12-LE0​

MC12-LE0 (rev. 1.x) | Workstation Motherboard - GIGABYTE Germany

Single AMD Ryzen™ 5000/4000/3000 Series ProcessorsDual Channel UDIMM DDR4, 4 DIMMs2 x 1Gb/s LAN ports via Intel® I210-AT6 x SATA 6Gb/s ports1 x M.2 slot wit...

www.gigabyte.com

mAtx B550 Am4 Board für 3000-5000er AMD CPUs
bis zu 128GB unbuffered ECC oder non ECC (DDR4 2133-3200) (ACHTUNG: KEIN REGISTERED ECC sondern unbuffered ECC)

2 x 1GbE LAN ports (Intel® I210-AT)
1 x 10/100/1000 management LAN

Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp


Expansion Slots

1 x PCIe x16 (Gen4 x16 bus) slot from CPU (Bifurcation 4/4/4/4 fähig mit NON -APUs)

Kommentar: setzt hier also normale CPUs ein . der 5600 (non x) ist imho hier ein sweetspot oder auch ein gebrauchter 3600x/3700x/3900x ...
generell würde ich bei 65W CPUs bleiben oder entsprechend die CPU limitieren (cTPU)
APUs können keine 4/4/4/4 bifurcation

1 x PCIe x4 (Gen4 x4 bus) slot from CPU (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme)
... die meisten Boards nutzen die Anbindung für die NVMe


1 x M.2 slot (über Chipsatz angebunden): (imho gut für ne kleine 128/256GB M2 SSD fürs OS - sowas bekommt ja nachgeworfen aus EDU stores und viele davon haben oft eh nur 2x PCIe 3.0)
- M-key
- PCIe Gen3 x1 (max brutto 0,97 GByte/s)
- Supports NGFF-2242/2280 cards




Board Management

Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface

• Dashboard
• HTML5 KVM
• Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
• Sensor Reading History Data
• FRU Information
• SEL Log in Linear Storage / Circular Storage Policy
• Hardware Inventory
• Fan Profile
• System Firewall
• Power Consumption
• Power Control
• LDAP / AD / RADIUS Support
• Backup & Restore Configuration
• Remote BIOS/BMC/CPLD Update
• Event Log Filter
• User Management
• Media Redirection Settings
• PAM Order Settings
• SSL Settings
• SMTP Settings

------------- Kühlerempfehlung

Top Blow der die Spawas links unter dem CPU Sockel abdeckt (Thermalright baut nette)
.. damit ist der silberne Kühlkörper links unter dem CPU Sockel gemeint

------------- Bios, BMC Firmware, Treiber

offizielle:

BMC: 12.61.21
Bios: F15


hier: https://www.gigabyte.com/de/Enterprise/Server-Motherboard/MC12-LE0-rev-1x#Support



die einfachste Weise das Board auf den aktuellen Stand zu bringen:

eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
Tast/Maus/mon anschließen
System starten und abwarten (erster Start dauert etwas)

Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)

dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
dann (wenn nötig) kurz restarten
dann das Bios entweder per BMC oder per UEFI updaten
dann runterfahren
Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
nach 1-2 Minuten wieder anstecken und Spass haben


es geht auch komplett per BMC aber für viele ist das schwieriger als es rein mit CPU und Ram gleich zu machen
ich z.B. hab grad 2 Boards von F06 (Auslieferungszustand) direkt auf aktuelle BMC und BIOS F15 per BMC (mit CPU/Ram eingesetzt) ohne Probleme geupdated (21-9-2024)


------------- Reset des BMC Passwort

BMC Unique Pre-Programmed Password Implementation Announcement | Security & Technical Advisory - GIGABYTE U.K.

Dear Valued Customers & Partners,Beginning in March 2020, GIGABYTE will begin implementing a new security feature for the BMC firmware stack on all our ...

www.gigabyte.com

... hier das PDF beachten


------------- Q&A


Passmark Scores ausgewählter CPUs zum Vergleich :

i5-8500: 9581 (6 Core S1151)
3600: 17776 (Zen2)
3600x: 18227 (Zen2)
i5-12400: 19557
E5-2690v4 : 19619 (S2011-3)
5600: 21592 <------ P/L
5600x: 21926
3700x: 22598 (Zen2)
5700x: 26738
i5-13500: 32250
3900x: 32678 (Zen2)
5950x: 45633 (hier muss aber wohl manuell die Spannung begrenzt werden (glaube unter 1,4V)) - aber gute Performance/W/€


------------- Links zu anderen Forendiskussionen


STH: https://forums.servethehome.com/ind...oard-mc12-le0-re1-0-amd-b550-am4-ryzen.42579/
L1T: https://forum.level1techs.com/t/gigabyte-mc12-le0/183692/21



------------- User Anmerkungen (selbst nicht geprüft)

@BobbyD:

• Das BMC Passwort steht auf dem (Anmerkung: brauner Außenkarton an der Seite) Karton
• Fürs BMC-Update über das BMC ist folgende Datei auszuwählen: "rom.ima_enc" Mode:BMC
• Fürs BIOS-Update über das BMC ist folgende Datei auszuwählen: "image.RBU" Mode:Bios

#
#



[wddn]

Mein Budget ECC Homeserver ist nun komplett

Homeserver AM4 | Wunschlisten Geizhals Deutschland

Homeserver AM4 | Wunschlisten

geizhals.de

ECC Ram habe ich gebraucht gekauft und das NT habe ich bei Amazon bestellt - Liefertermin in 6 Monaten… aber 42€ für das MWE 450 waren verlockend…
Wolfgang auf YT hat das MWE400 NT wegen der hohen Effizienz im low wattage Bereich gelobt

Mal schauen ob mir das MC12, oder mein Asrock Rack X470D4U besser gefällt….



[maxblank]

Warum den Ryzen 4650G Pro?
Brauchst du die iGPU?



[wddn]

Warum den Ryzen 4650G Pro?
Brauchst du die iGPU?

Ja - ich schaue ob dies mein neuer Hypervisor mit Video Transcoding (Jellyfin) wird 😁

Bin gerade dabei einen Lenovo M720q mit 9500T und 64GB RAM (ohne ECC) als Hypervisor aufzubauen - mal schauen wie Performance und Stromverbrauch für die beiden Setups aussehen



[maxblank]

Vielleicht würde ein VGA Dummy das Problem dauerhaft lösen, falls jemand öfters in der BMC arbeitet und die höhere Auflösung benötigt. Ich werde da mal einen testen.

Hier kann ich Erfolg vermelden.
Das Bild der Consolenausgabe wird im Browser deutlich größer dargestellt.

Den habe ich genommen, soll nur als Beispiel dienen:

https://amzn.eu/d/7oU4Ron



[AliManali]

Hat das IPMI eine HTML und eine Java Konsole? In der Java Konsole kann man die Grösse der Ausgabe festlegen. Zumindest bei meinem Serverboard.



[BobbyD]

Das Bild der Consolenausgabe wird im Browser deutlich größer dargestellt.

Wie denn? So sieht es ja schon ohne Dummy aus.



[MultumInParvo]

Man könnte fast vermuten, du hättest an deinem Kühler gesägt

Beitrag automatisch zusammengeführt: 14.01.2024

Auch nochmal Bericht von mir:
Bei mir ging das BIOS Update auch vor dem BMC.
Das System war an, eine CPU und Ram in A1 gesteckt.
- image.RBU von Gigabyte bei "Maintenance"-"Firmware Update" hochgeladen
- BIOS als Updatemethode ausgewählt
- danach war das "System Inventory" erstmal unverändert
- Shut Down über "Power Control", eine Minute Warten, dann Power on via "Power Control" und voila: BIOS ist aktuell und das System Inventory ist von den Dummydaten befreit und zeigt CPU+RAM korrekt an.
- ggf. würde ich nochmal einen Neustart empfehlen

Vorher hatte ich es ohne CPU versucht und auch keinen Erfolg.

hat bei mir auch geklappt, mit 5600x installiert und 16gb non-ECC in A1 Steckplatz lief das Bios Update durch, nach Power Cycle wurd Systme Inventory aktualisiert, BIOS KVM geht auch, KVM Opencore Scale installiert gerade. Nach bios-update wird auch die 2*32gb ECC erkannt.



[pwnbert]

Am Asrock B550 PG Riptide laufen die 4x 32gb double-ranked 3200 MHz CL22 auf 3200 MHz, siehe anbei.
(Sind 2x Kingston Server Premier und 2x Samsung, müsste mitm Desktop tauschen für 4 gleiche, aber läuft ja...).

Memtest ist zwar noch nicht durch, aber idR. tut sich da jetzt auch nix mehr.
Werd dann noch 3600 testen, ist evtl. interessant für AM4 "5er" Generation allgemein.



[ebniv]

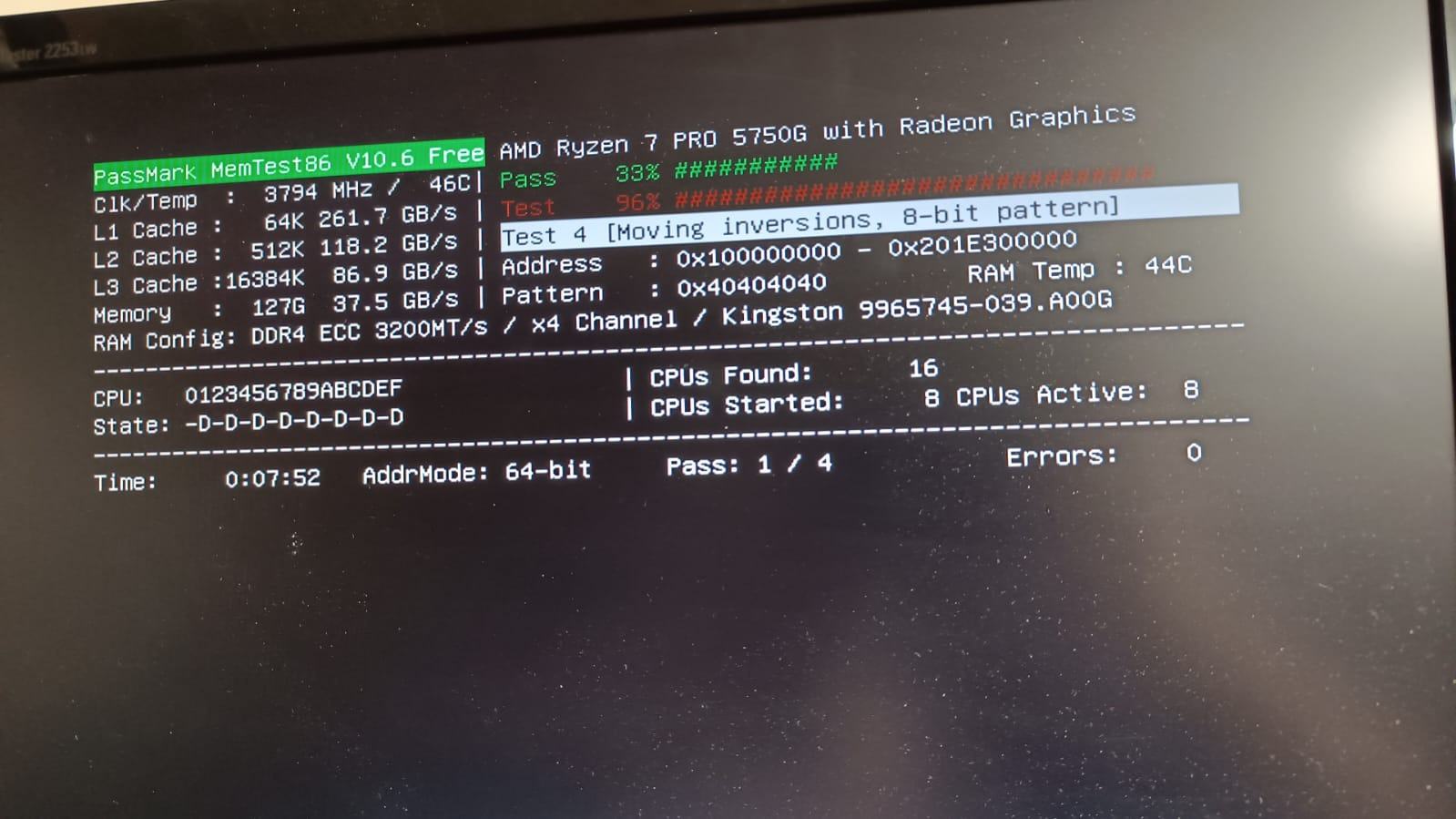

Am Asrock B550 PG Riptide laufen die 4x 32gb double-ranked 3200 MHz CL22 auf 3200 MHz, siehe anbei.
(Sind 2x Kingston Server Premier und 2x Samsung, müsste mitm Desktop tauschen für 4 gleiche, aber läuft ja...).

Memtest ist zwar noch nicht durch, aber idR. tut sich da jetzt auch nix mehr.
Werd dann noch 3600 testen, ist evtl. interessant für AM4 "5er" Generation allgemein.

Anhang anzeigen 960249

Danke. Vielleicht habe ich am Wochenende die Möglichkeit auch auf dem Gigabyte (mit 5650G) mal 4*32GB zu stecken und dort die Kompatibilität zu testen.

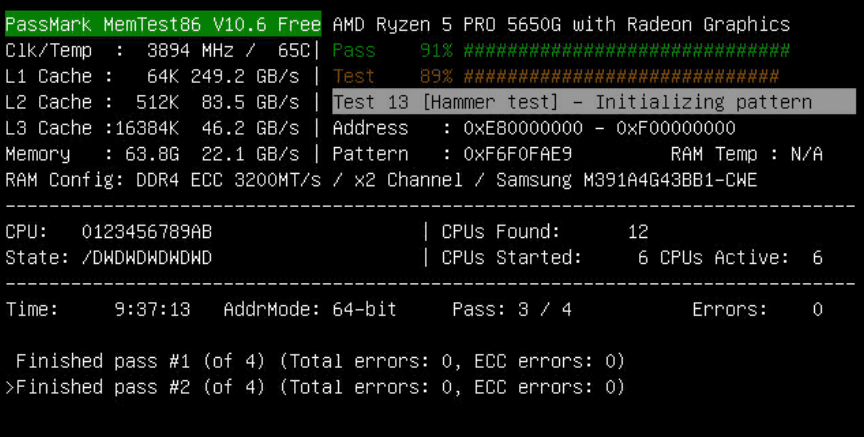

Bisher kann ich nur sagen, dass 2 Riegel Samsung M391A4G43BBA-CWE laufen:



[pwnbert]

3600 sieht auch gut aus, ich geb später Bescheid.
Reicht Memtest, oder braucht man irgend ein anderes Benchmark? Gibts, was vom Boot-Stick aus läuft?



[BobbyD]

Ihr wisst aber schon, dass das ein Server Board ist...



[pwnbert]

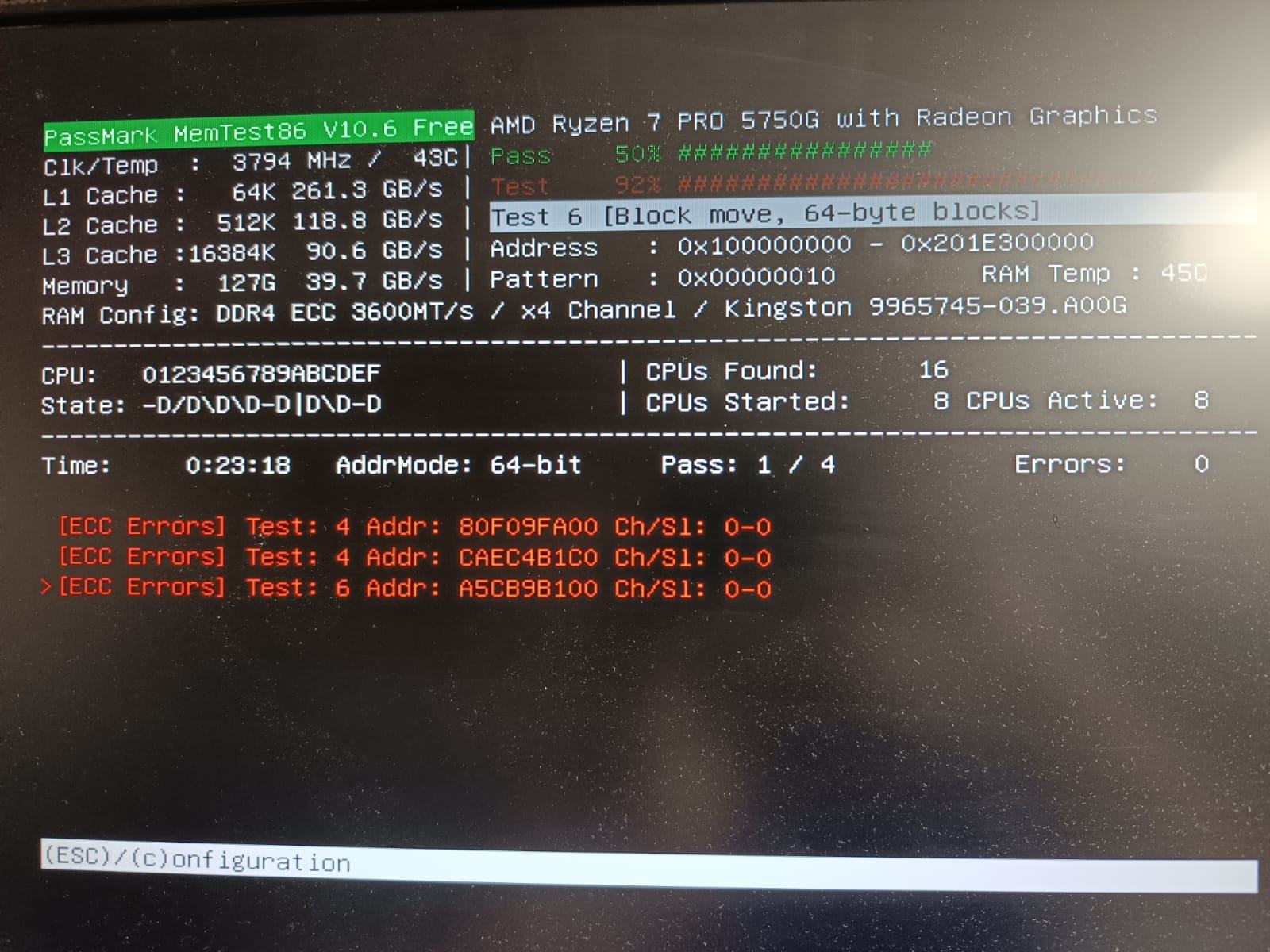

Also mit 3600 werden paar Fehler geworfen, nicht viele, aber doch. Werden auch korrigiert.
Müsste man nochmal testen mit 4 gleichen RAM, vielleicht geht sichs dann noch aus.

Ist auf jeden Fall ein Grund, im Desktop die 64 gb zu lassen, reicht ja auch vorerst ...



Auf jeden Fall sollten die 3200 bequem drin sein.
Die wenigen Fehler bei 3600 lassen mich drauf schließen, dass bei 3200 gut Luft ist.
Timings sind wie mit 3200 cl22 ausgeliefert, Spannung steht auf 1,21V (ob das default war, oder ich 0,01V dazu getan hab, weiss ich nimmer).

Gilt jetzt natürlich fürs B550 Riptide, aber ich interpretiere das Ergebnis so, dass die 3200 auch am Gigabyte gut möglich sein sollten. Es ist ja bekannt, dass die Leistungsunterschiede der unterschiedlichen B550 Boards überschaubar sind.

Ihr wisst aber schon, dass das ein Server Board ist...

Ja na und? Warum soll ein Server nicht gut laufen, vielleicht möchte ja irgendwer mehr als ein nacktes TrueNAS laufen lassen.
Freu dich doch, dass die Buben Spaß an ihrem Spielzeug haben ... Infos haben noch keinem weh getan ...

Den Test für die 128 gb am X570 Desktop mit 3600 lass ich jetzt mal aus, kein Bock umzubauen und so. Tut hier ja auch ned so viel zur Sache.



[pumuckel]

1. Post updated (ja auch mit BobbyD´s Anmerkung zu Sleep)



[maxblank]

Wie denn? So sieht es ja schon ohne Dummy aus.

So sieht es bei mir ohne Dummy aus, sowohl beim Start des Servers als auch mit fertig geladenem TrueNAS




Und so mit Adapter:



Einstellungen ansonsten alle identisch. Das ist ein deutlicher Unterschied für mich. Keine Ahnung, warum es bei dir ohne funktioniert.



[BobbyD]

Keine Ahnung, warum es bei dir ohne funktioniert.

Bei mir? Tut es ja gar nicht ohne Monitor, da hab ich auch nur 768p.
Du hast jetzt mit 1080p in der Vertikalen 40% mehr Bild; kann man machen.



[maxblank]

Also ich bin mit dem Adapter zufrieden und werde die auf jeden Fall einsetzen.



[MultumInParvo]

können wir stromspareinstellungen des Bios einmal zusammenfassen?



[Cloud Runner]

So ich hab jetzt 4x 16GB Kingston KSM32ED8/16HD im System, läuft bei 3200MHz.



[AndreasNSA]

Hi zusammen,
kurze Info von mir. Das flashen des Bios klappt definitiv auch mit einer im alten Bios unsupported CPU (5650G) und mit einem 32GB RAM Riegel (nicht in der QVL) aus dem BMC heraus. Wichtig ist (wie schon genannt) das System muss an sein und nach erfolgreichem Flash einmal komplett stromlos machen. Danach stand auch im BMC die F11 Bios Version und der 5650G und der RAM wurden erkannt (mit F6 beides nicht).

Ich weiß nicht, ob das hier schon genannt wurde, aber wenn folgender Fehler im BMC auftaucht (bios_post_progress logged a bios : System Firmware Error (POST error)(No video device detected) was asserted) und ihr in der Remote Console nur "no signal" seht, dann mal den angeschlossenen Monitor abstecken. Das war bei mir das Problem.

Ich kann noch sagen, dass die 32GB Riegel von Kingston KTH-PL432E/32G funktionieren, bei mir im Vollausbau mit 4x32GB.

Ist insgesamt ein tolles günstiges System geworden, vor allem mit dem 5650G den ich vorige Woche für knapp 80€ erhaschen konnte.
Er löst damit meinen Xeon 1245v3 mit 32GB Ram auf nem Supermicro X10SLM-F ab.



[emerald]

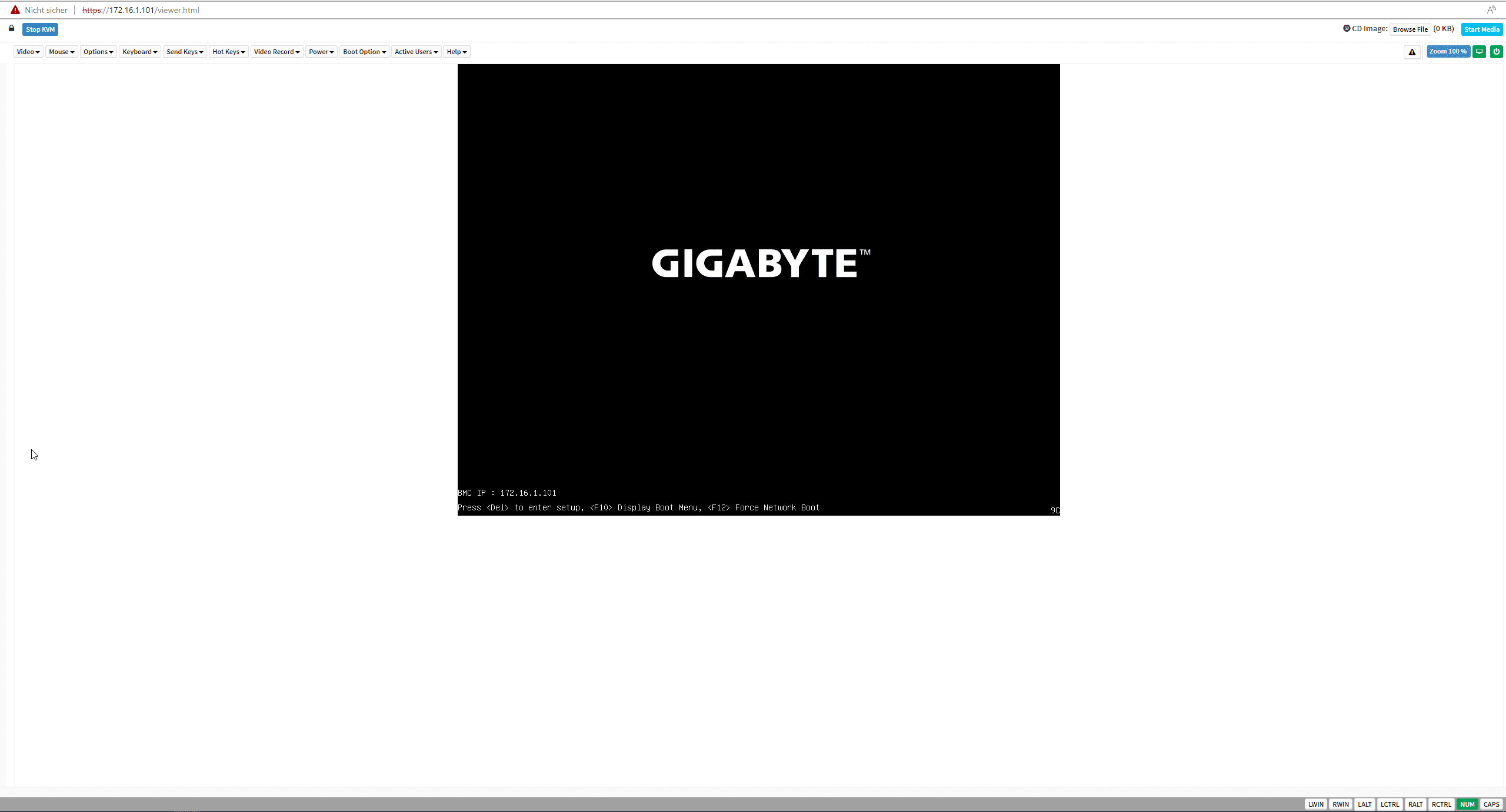

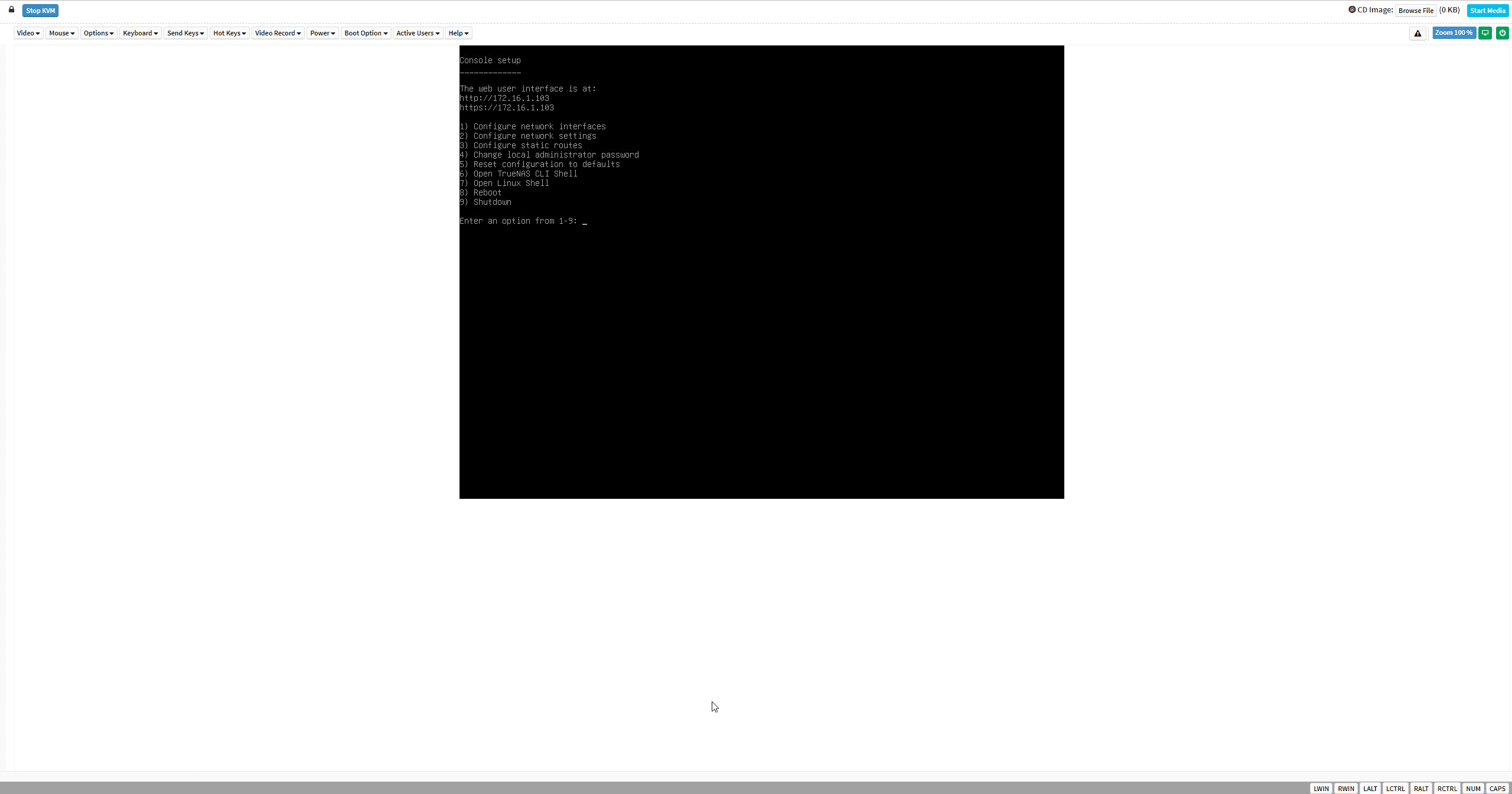

So sieht es bei mir ohne Dummy aus, sowohl beim Start des Servers als auch mit fertig geladenem TrueNAS

Anhang anzeigen 960407 Anhang anzeigen 960408

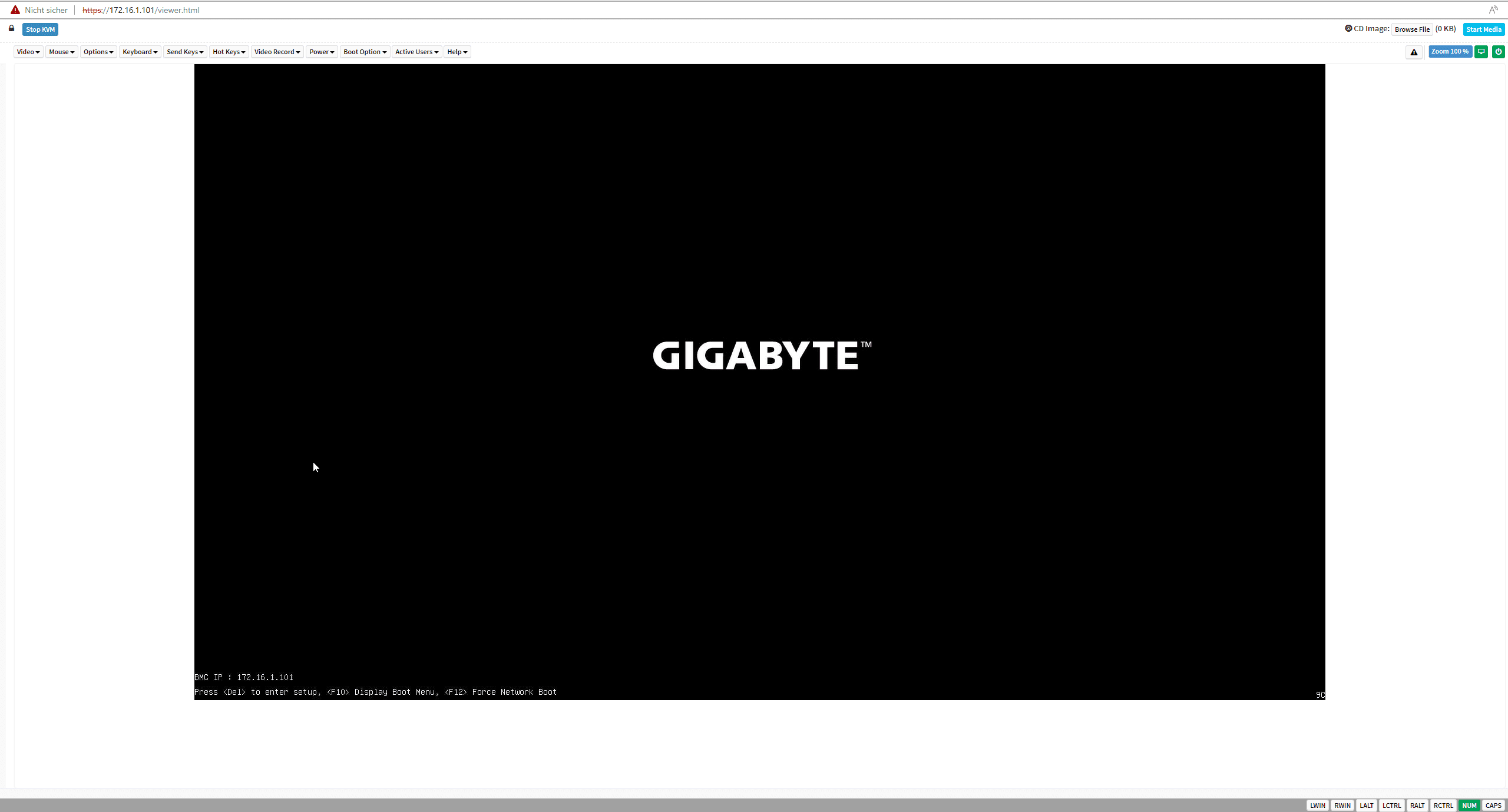

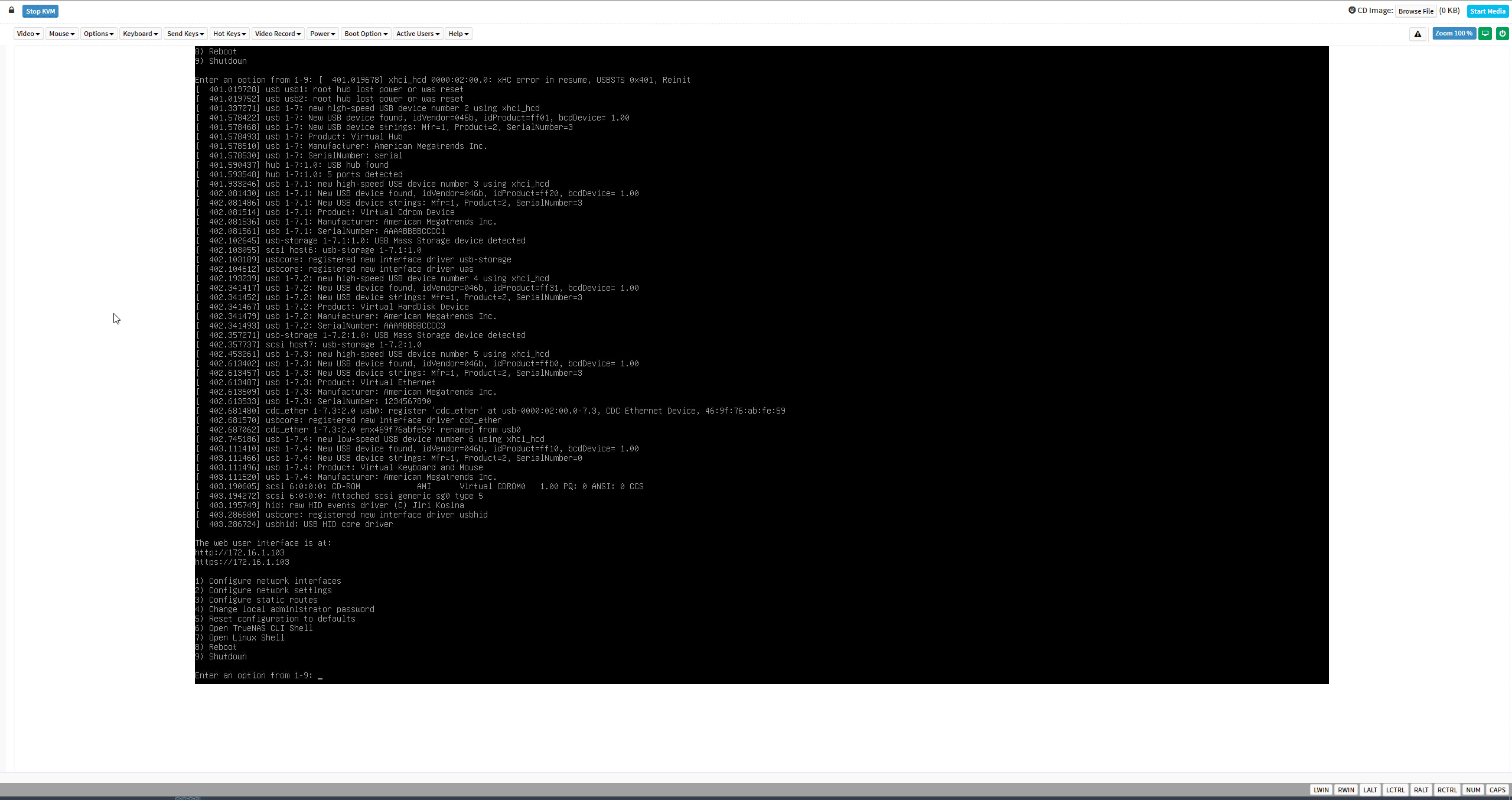

Und so mit Adapter:

Anhang anzeigen 960409 Anhang anzeigen 960410

Einstellungen ansonsten alle identisch. Das ist ein deutlicher Unterschied für mich. Keine Ahnung, warum es bei dir ohne funktioniert.

Gibt es einen Unterschied beim Stromverbrauch mit/ohne ?



[maxblank]

Das kann ich nicht mit Sicherheit sagen, habe noch nicht gemessen. Kann ich mir allerdings nicht im gravierenden Bereich vorstellen.



[ebniv]

Wie oft sterben eigentlich (solche) Mainboards?
Ich frage mich ob es sich lohnt noch ein zweites als Ersatz auf lager zu legen, da Ersatz zukünftig vermutlich eher teuer oder gar nicht zu bekommen?
Andererseits finde ich 50€ dafür auch nicht gerade wenig, um es "vielleicht mal irgedwann in der Zukunft" zu benötigen.

Gibt es eventuell Interessenten einer "Einkaufs-" oder "Versicherungsgemeinschaft"? Vielleicht in der Form, dass 10 Leute 18€ einzahlen und 4 Boards kaufen und wenn einer eines benötigt zahlt er die anderen mit dem Restbetrag zum EK halt aus? Falls Interesse besteht bitte mit "Love" Smiley auf diesen Beitrag reagieren, vielleicht versuche ich da dann mal etwas zu koordinieren.



[ebniv]

Ist es sinnvoll einen Top Blow Kühler zu haben um den Ram etwas mitzuventilieren? Oder kommt das mit (anderen) Nachteilen?



[underclocker2k4]

Glaubensfrage.
Towerkühler sind idR stärker bezüglich Kühlleistung und passen idR. bestens ins Luftstromkonzept des Cases.
Dafür kühlen die nur minimal die Sockelumgebung. Das ist bei RAM im Standardmodus (nonOC/highclock/highpower) kein Thema.
Kann aber ein Thema bei den VRMs (die hier ja wohl selber keinen heatsink haben) sein, insbesondere wenn die CPU an sich viel Strom ziehen kann und zudem auch noch oft unter Volllast läuft. (letzteres beißt sich dann mit den Towerkühlern, weil die da wieder besser wären)
Auch so Sachen wie M.2 SSDs würden vom Top Blow besser angeströmt, wobei die hier ja weit weg ist und ggf. durch nen Addin Card verdeckt wäre.

Kannste also halten wie nen Dachdecker. Ich verwende für sowas irgendwelche 20EUR 0815 Towerkühler (ggf. sogar 10EUR heatsink only), weil die CPU eh kaum Saft zieht. Da würde also auch nen 0815 Top Blow reichen (für die CPU) und der könnte dann noch die Nebenkriegsschauplätze mit machen.



[pwnbert]

Ist es sinnvoll einen Top Blow Kühler zu haben um den Ram etwas mitzuventilieren? Oder kommt das mit (anderen) Nachteilen?

Meiner Meinung nach in jedem Fall. Auch VRM etc., das Board hat ja kaum/keine Kühlkörper (die meist eh mehr Zierde als sonst was sind).
Thermaltake Tought-Dings würd ich nicht nehmen (den hab ich, is bissl billig von der Montage her), ich würd den Scythe Cothen probieren, wäre ich du.



[maxblank]

Es kommt halt auch auf das Case an, wie dort der generelle Airflow ausgerichtet ist, wie stark der ist und welche bzw. wie viele Gehäuselüfter eingesetzt werden.



[ebniv]

Es kommt halt auch auf das Case an, wie dort der generelle Airflow ausgerichtet ist, wie stark der ist und welche bzw. wie viele Gehäuselüfter eingesetzt werden.

Ich plane eher so mit 2 Gehäuselüftern (einmal 140mm rein auf die Platten vorne-unten um Überdruck aufzubauen und einer vermutlich noch absaugend oben)



[maxblank]

Kannst dann die Temperaturen mit HWInfo auslesen und schauen, ob die in akzeptablen Bereichen sind.



[pwnbert]

Joa ich würd einen handlichen 120er Top Blow nehmen, wenns rein passt.
Bei den paar Watt Verlustleistung brauchts keinen Tower, aber der zusätzliche Airflow übers PCB ist schon nett (gut, bei mir sitzt da noch die M.2).

Lüfter hab ich bis jetzt einen 80er vorn gehabt (son 5er-Hot-Swap Bay, habs per 3d Drucker von 2x50-60 auf 1x80 umgerüstet), 120er hinten, alle Lüfter so kurz vor dem Stehenbleiben eingestellt, Drehzahl gibts erst ab signifikanter Temperatursteigerung.
Ich hör nix, spür nix warmes an der Hand, alles harmlos.
Ich meine, so wirklich Airflow braucht man in dem Fall kaum/nicht.


Bietet denn das Gigabyte Bios hier einen Lüfterregelung mit Kurven, wies auf den Gaming-Boards üblich ist?



[BadMax02]

Zurzeit geht es echt ab mit den Gigabyte Boards hab ich das Gefühl
Zuerst das MJ11-EC1 mit dem EPYC 3151 und jetzt das hier...

Hab mir direkt mal 3 Stk. davon bestellt, 2 für Schulkameraden aus der Berufsschule und 1 für mich.
Was ich direkt sagen kann, dieses Board verwendet exact die gleiche Firmware wie das EPYC Board, konnte die selbe IPMI Firmware nehmen und drauf flashen.

Jetzt fehlt mir nur noch eine CPU um das Board zu befeuern.....
Es wird wahrscheinlich mein alter 3900x aus meinem Gaming PC welchen ich wahrscheinlich mit einem 5800x3D upgraden werde.

Mein Plan wäre es dann das Teil über 10 GBe an die EPYC Nas anzubinden und ihn dann mittels WOL als eigenen Cloud Gaming PC zu verwenden, würde dann wahrscheinlich Proxmox nehmen einige VMs drauf packen welche sich die CPU Ressourcen dann je nach bedarf teilen können (Encoding, AI Zeug, und andere Sachen die mehr Leistung benötigen).

Mal schauen ob das so funktionieren wird wie ich das planne.
