Diesmal folgt ein kleiner Teaser

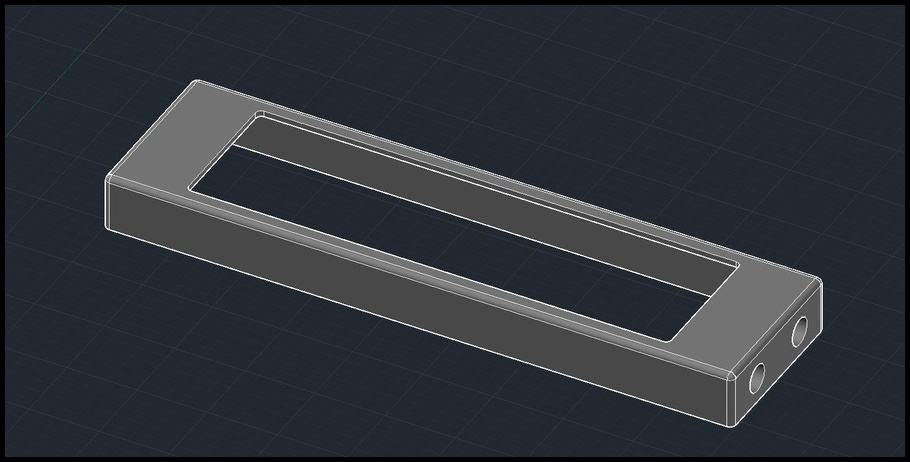

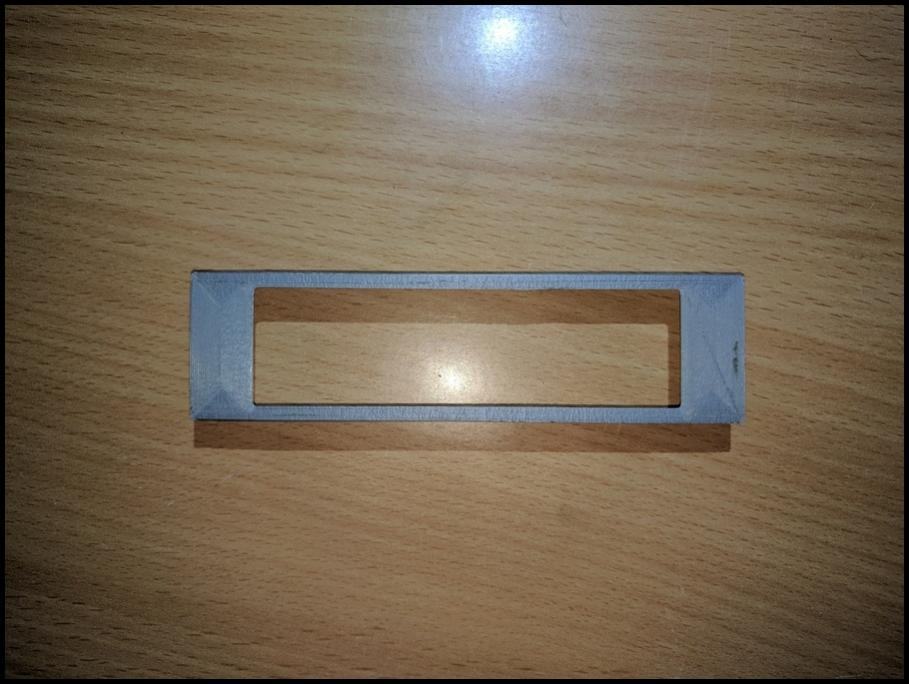

Zunächst habe ich mir ein kleines Teil in CAD gebastelt.

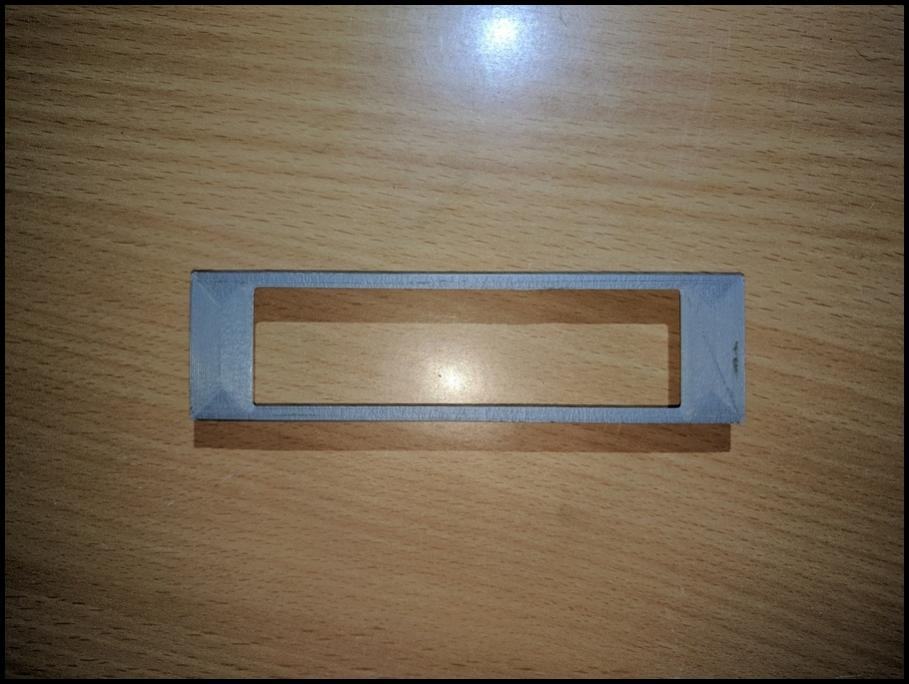

Anschließend gedruckt.

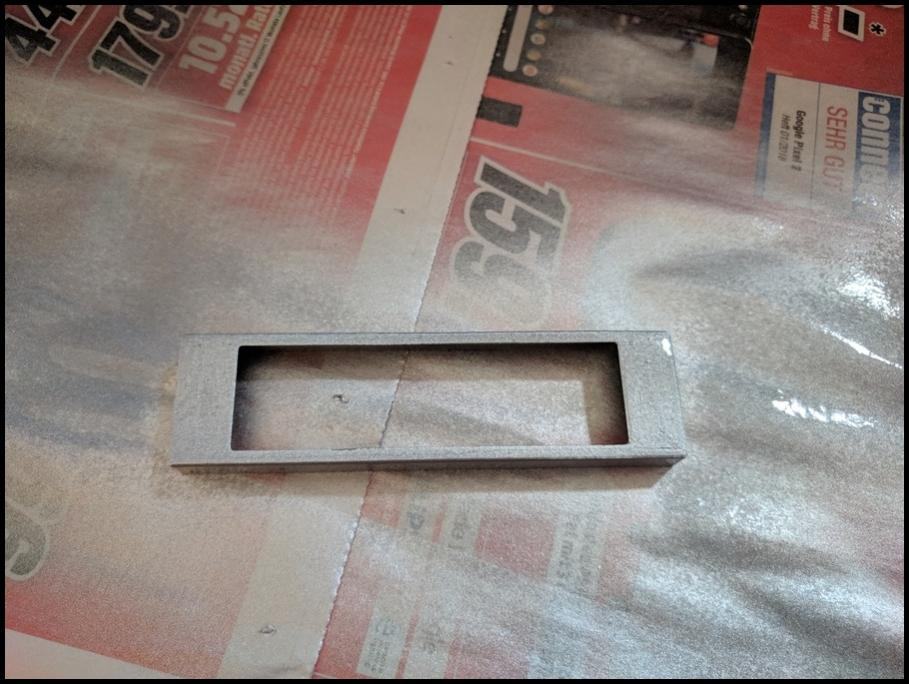

Und ein wenig veredelt, wobei das graue PLA auch gut ausgeschaut hätte.
Wofür wird wohl dieses Teil gebraucht? Es darf gerne geraten werden
Zunächst habe ich mir ein kleines Teil in CAD gebastelt.
Anschließend gedruckt.
Und ein wenig veredelt, wobei das graue PLA auch gut ausgeschaut hätte.
Wofür wird wohl dieses Teil gebraucht? Es darf gerne geraten werden
Anhänge
Zuletzt bearbeitet:
Und hier folgt die Auflösung

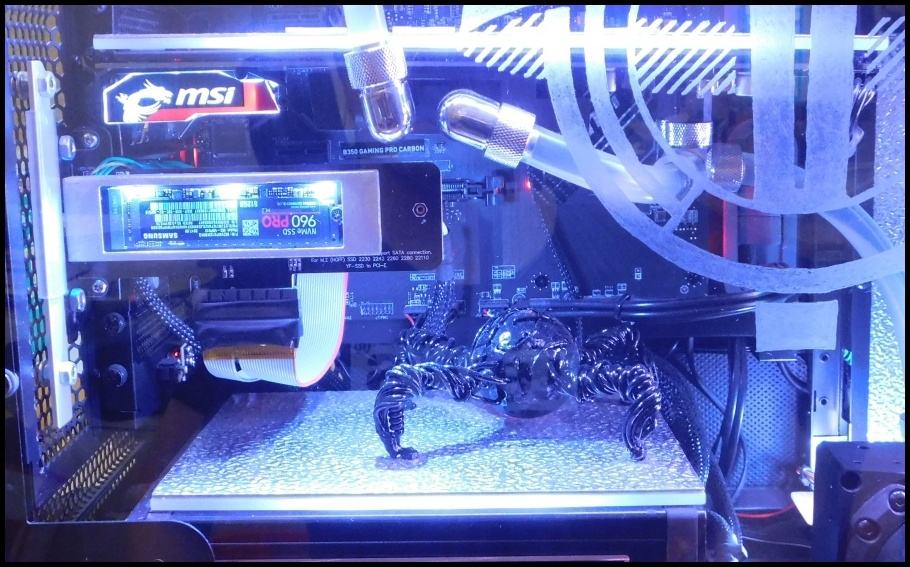

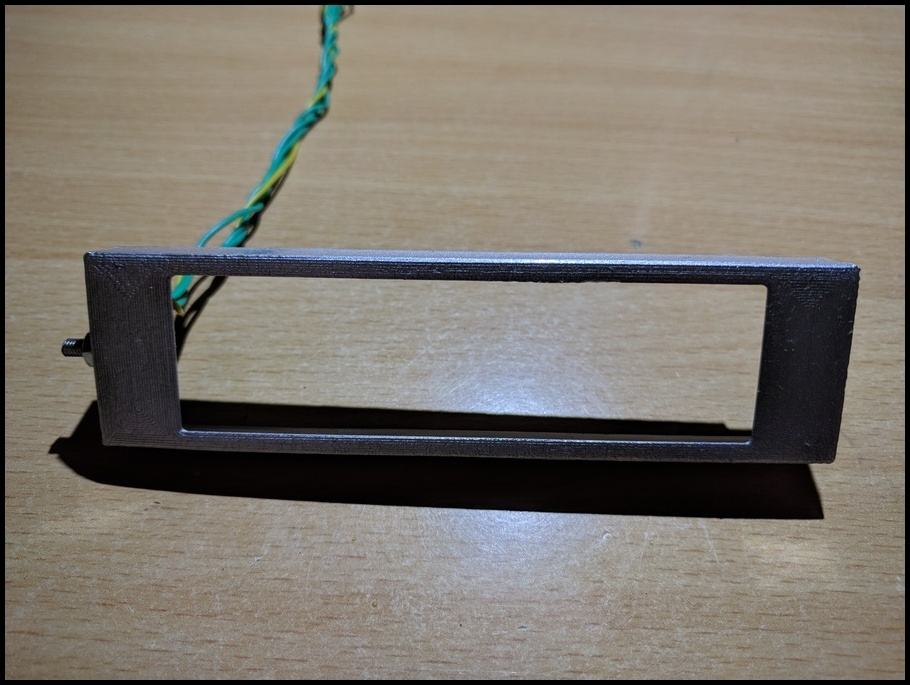

Dieses Teil dient dazu, die SSD noch besser in Szene zu setzen.
Ursprünglich wollte ich 4x 5mm weiße LEDs einsetzen (deshalb die seitlichen Löcher), allerdings wäre die Beleuchtung in der Mitte, weniger gleichmäßig geworden und zuviel Kabelsalat.
Jetzt wurde auf SMD LEDs gesetzt, selbstverständlich auch in RGB.

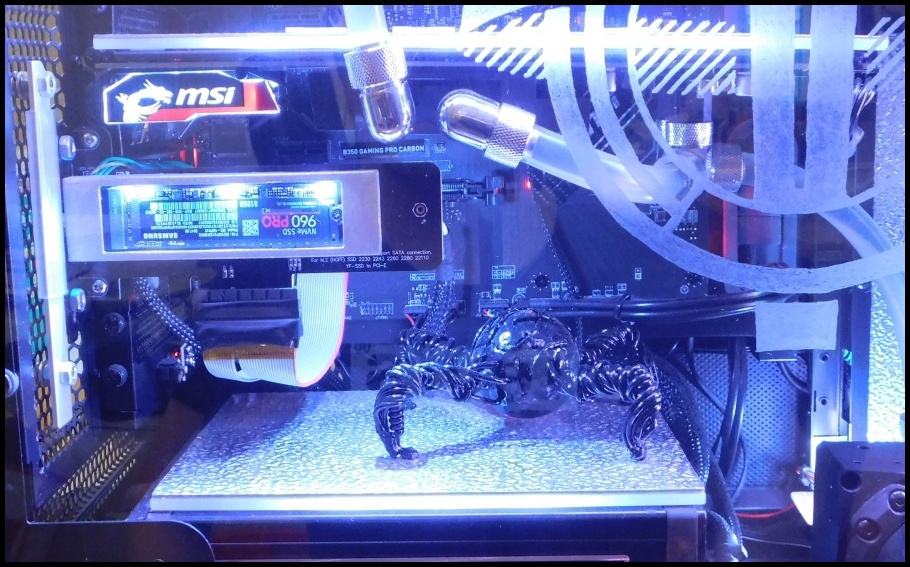

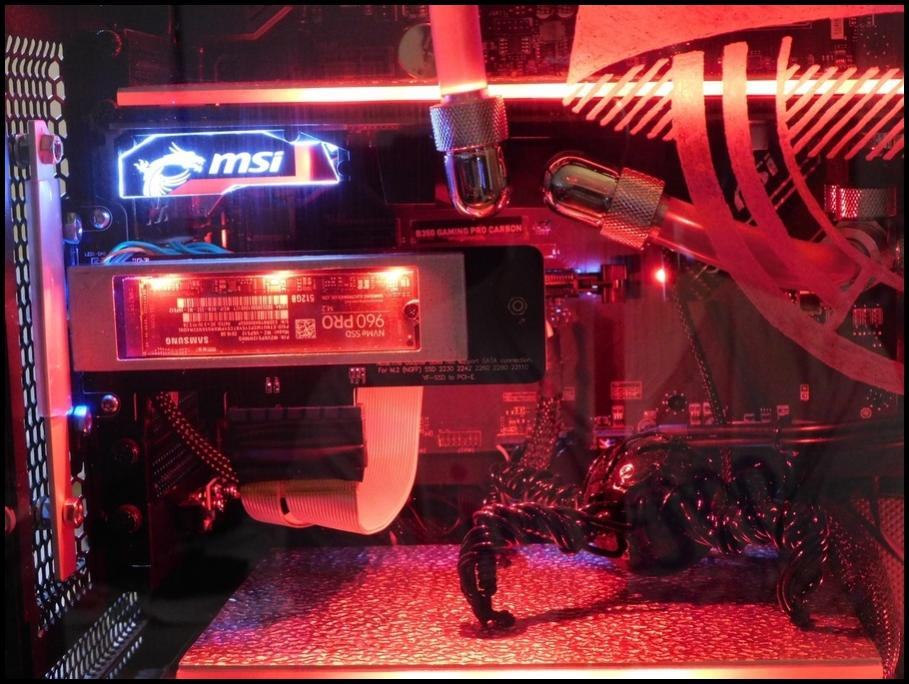

Und erkennt man die beleuchtete SSD gut genug? Wie wirkt das letzte Upgrade des PCIe Adapters?
Mir gefällts.
Und noch eine Ansicht
Das wars mal wieder.
Dieses Teil dient dazu, die SSD noch besser in Szene zu setzen.
Ursprünglich wollte ich 4x 5mm weiße LEDs einsetzen (deshalb die seitlichen Löcher), allerdings wäre die Beleuchtung in der Mitte, weniger gleichmäßig geworden und zuviel Kabelsalat.
Jetzt wurde auf SMD LEDs gesetzt, selbstverständlich auch in RGB.
Und erkennt man die beleuchtete SSD gut genug? Wie wirkt das letzte Upgrade des PCIe Adapters?
Mir gefällts.
Und noch eine Ansicht
Das wars mal wieder.
Anhänge
Die SSD erkennt man ganz gut, finde ich. Der letzte Feinschliff wäre noch ein Plexi"diffusor", so dass die Beleuchtung nicht so punktuell ist. Und evtl mit ABS drucken und mit Acetondampf die Layerschichten verschwinden lassen oder beim PLA nochmal eine Schicht Filler drüber und dann erst den Lack, die Layerschichten sieht man (generell und auch auf deinen Fotos). Die Nicht-so-sehr-Budget Methode ist, soviele Schichten Lack draufzuziehen, bis die Layer ebenfalls weg sind.
Habe mir vor kurzem ebenfalls einen 3D Drucker zugelegt (Anet A6) und kenne das Problem...
Kleine Anregung zum Riser-Kabel:
in den 90ern habe ich Flachbandkabel gemoddet, indem ich das Kabel alle 5 Adern aufgetrennt habe und die dann so ziehharmonikaartig zusammengelegt habe; später gabs IDE-Kabel sogar fertig so zu kaufen. Ich habe damals einen Brauseschlauch (diese geringelten Edelstahldinger) als Sleeve benutzt. Sowas in der Art könnte man hier auch noch machen, dann siehts weniger flachbandig aus...
Habe mir vor kurzem ebenfalls einen 3D Drucker zugelegt (Anet A6) und kenne das Problem...
Kleine Anregung zum Riser-Kabel:
in den 90ern habe ich Flachbandkabel gemoddet, indem ich das Kabel alle 5 Adern aufgetrennt habe und die dann so ziehharmonikaartig zusammengelegt habe; später gabs IDE-Kabel sogar fertig so zu kaufen. Ich habe damals einen Brauseschlauch (diese geringelten Edelstahldinger) als Sleeve benutzt. Sowas in der Art könnte man hier auch noch machen, dann siehts weniger flachbandig aus...
Mit ABS hab ich bis jetzt ein paar Versuche unternommen aber das Material ist nicht so einfach zu verarbeiten.
Man kann froh sein, wenn es haftet und sich nicht vom Heizbett löst PLA ist da deutlich gutmütiger.
Ja, diese IDE-Rundkabel kenne ich noch, sowas wäre in der Tat eine Überlegung wert.
Bei PLA sieht man in der Tat noch ein wenig die Layerschichten, vielleicht fertige ich noch eine Abdeckung (ohne seitliche Löcher) und werde diese besser verarbeiten.
Das Projekt geht natürlich weiter, allerdings stehen zur Zeit noch ein paar andere Baustellen an. Keine Sorge, vor der gamescom 2018 folgen noch ein paar Updates, zumal ich z.B. auch eine passende Transportkiste basteln werde
Man kann froh sein, wenn es haftet und sich nicht vom Heizbett löst
PLA ist da deutlich gutmütiger.Ja, diese IDE-Rundkabel kenne ich noch, sowas wäre in der Tat eine Überlegung wert.
Bei PLA sieht man in der Tat noch ein wenig die Layerschichten, vielleicht fertige ich noch eine Abdeckung (ohne seitliche Löcher) und werde diese besser verarbeiten.
Das Projekt geht natürlich weiter, allerdings stehen zur Zeit noch ein paar andere Baustellen an. Keine Sorge, vor der gamescom 2018 folgen noch ein paar Updates, zumal ich z.B. auch eine passende Transportkiste basteln werde
An ABS habe ich mich bislang noch nicht gewagt, da ich sogar mit der bewährten Malerkrepp-Methode auf dem Heizbett teilweise mit PLA Haftungsprobleme habe. Daher startet nun eine neue Versuchsreihe mit der heute erstandenen BuildTak Dauerdruckplatte, ich bin mal gespannt.
Mit dem Filler aus dem Autolackierbedarf in Kombination mit PLA habe ich aber schon gute Ergebnisse erzielt.
Mit dem Filler aus dem Autolackierbedarf in Kombination mit PLA habe ich aber schon gute Ergebnisse erzielt.
Mit ABS hab ich einige Versuche unternommen und fast nur Ausschuss gehabt.
Die Haftung ist da sehr schlecht, insbesondere mit dem krummen Glas des 3D Druckers. Mit einem Ikea Spiegel, Ponal Holzleim und etwas Glück konnte ich ein paar kleinere Teile drucken, ganz ohne Warping.
Noch besser ging es mit einer Lösung aus ABS + Aceton, welche zwar sehr gut haftet, sich aber genauso schwer wieder entfernen lässt.
Normaler Malerkrepp funktioniert auch schlecht, da ist dieses blaue Band um Welten besser...lässt sich aber kaum entfernen und hinterlässt Rückstände welche nur mit viel Mühe, abgeschliffen werden können.
Die Haftung ist da sehr schlecht, insbesondere mit dem krummen Glas des 3D Druckers. Mit einem Ikea Spiegel, Ponal Holzleim und etwas Glück konnte ich ein paar kleinere Teile drucken, ganz ohne Warping.
Noch besser ging es mit einer Lösung aus ABS + Aceton, welche zwar sehr gut haftet, sich aber genauso schwer wieder entfernen lässt.
Normaler Malerkrepp funktioniert auch schlecht, da ist dieses blaue Band um Welten besser...lässt sich aber kaum entfernen und hinterlässt Rückstände welche nur mit viel Mühe, abgeschliffen werden können.
Ich drucke auch auf Borsilikat Glas und habe hin und wieder Haftungsprobleme. Statt Haarspray, ABS Juice oder blauem 3M Band verwende ich aber Prittstift. Das hält teilweise so gut, das ich Glas+Druck in den Gefrierschrank legen muss um die Teile wieder zu trennen. Das nächste was einem Test unterzogen wird ist ne FR4 (Glasfaser) Platte. Wenn die mit Korn 80 oder 120 angeschliffen ist, soll die ganz gut als günstige Dauerdruckplatte taugen.
random2k4
Enthusiast
- Mitglied seit
- 09.08.2012
- Beiträge
- 863
jup Klebestift ist super. Ich mach mein Bett dann auch 30-40 grad. Hält Bombe.
Für ABS-Haftung brauchste schon ordentlich Temperatur im Hitzebett und nahe zu perfektes Leveling.
Beim Filler würde ich vorher immer runter schleifen. Mach meist 120 trocken, dann 280 - 400 grid naß
dann braucht man nicht so ne ewig dicke schickt Spritzspachtel.
Für ABS-Haftung brauchste schon ordentlich Temperatur im Hitzebett und nahe zu perfektes Leveling.
Beim Filler würde ich vorher immer runter schleifen. Mach meist 120 trocken, dann 280 - 400 grid naß
dann braucht man nicht so ne ewig dicke schickt Spritzspachtel.
Das Heizbett des CR-10S ist da ein wenig schwach auf der Brust für ABS, 100-110°C schafft man kaum, es sei denn man wartet im Extremfall einige Stunden.
90°C klappt da noch halbwegs, ohne mindestens eine halbe Stunde warten zu müssen.
Es gibt zwar auch die Möglichkeit, eine externe Heizung anzuschließen + extra Netzteil aber sowas lohnt sich wohl nur, wenn man überwiegend mit ABS arbeiten möchte. Für PLA braucht es keinen radikalen Umbau.
90°C klappt da noch halbwegs, ohne mindestens eine halbe Stunde warten zu müssen.
Es gibt zwar auch die Möglichkeit, eine externe Heizung anzuschließen + extra Netzteil aber sowas lohnt sich wohl nur, wenn man überwiegend mit ABS arbeiten möchte. Für PLA braucht es keinen radikalen Umbau.
random2k4
Enthusiast
- Mitglied seit
- 09.08.2012
- Beiträge
- 863
naja ich finde aber auch bei der offenen bauweise lohnt es sich eigentlihc nicht ABS zu versuchen. Dann muss man erst ne vernünftige Abdeckung bauen. Sonst ziehen sich die lagen schnell wieder auseinander.
Mineralwolle muss ich mir mal merken, wobei das Aufheizen bei meinen Druckern innerhalb von 2-5 min erledigt ist.
Mineralwolle muss ich mir mal merken, wobei das Aufheizen bei meinen Druckern innerhalb von 2-5 min erledigt ist.
Und es gibt wieder ein kleineres Update, zumal dieses Projekt demnächst im Rahmen der Modding Masters 2018 zu sehen sein wird.
Ein paar kleinere Details werden bis dahin noch umgesetzt.
Was für den Ventilator passt, ist für die restlichen Lüfter im PC sicher auch gut genug
Die selbsterstellten Motive werden erneut von Hand geschnitten und geklebt.
Be Quiet Aufkleber runter, TranStar Logos rauf.
Und genauso im Deckel.
Und in der Front.

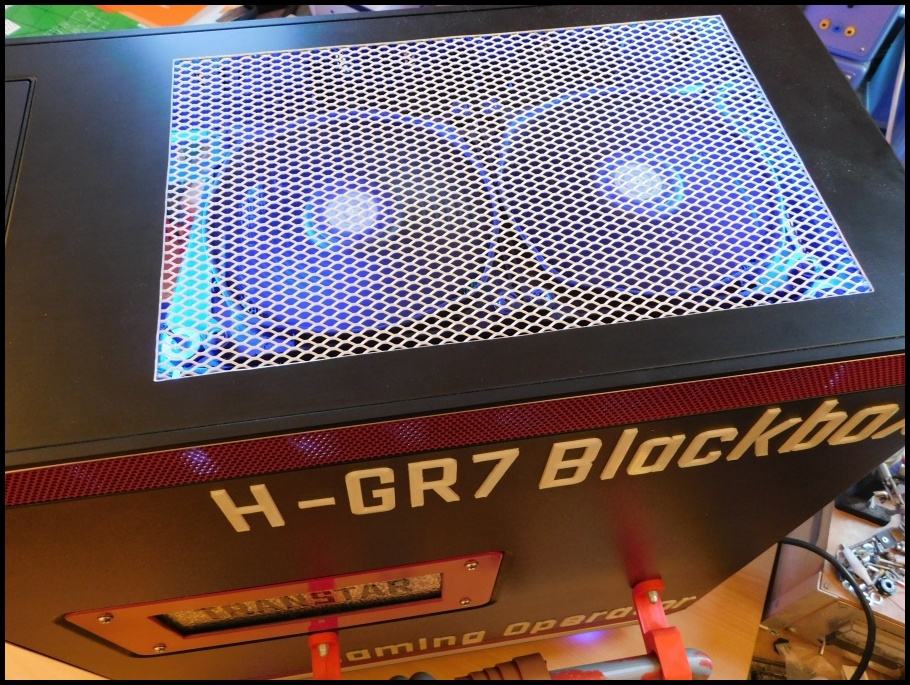

Wenn sich die Lüfter drehen, wird man die Logos kaum erkennen aber wer genau hinschaut, sieht hin und wieder die Logos
Das wars mal wieder.
Ein paar kleinere Details werden bis dahin noch umgesetzt.
Was für den Ventilator passt, ist für die restlichen Lüfter im PC sicher auch gut genug
Die selbsterstellten Motive werden erneut von Hand geschnitten und geklebt.
Be Quiet Aufkleber runter, TranStar Logos rauf.
Und genauso im Deckel.
Und in der Front.
Wenn sich die Lüfter drehen, wird man die Logos kaum erkennen aber wer genau hinschaut, sieht hin und wieder die Logos
Das wars mal wieder.
Anhänge
Und noch ein Update:

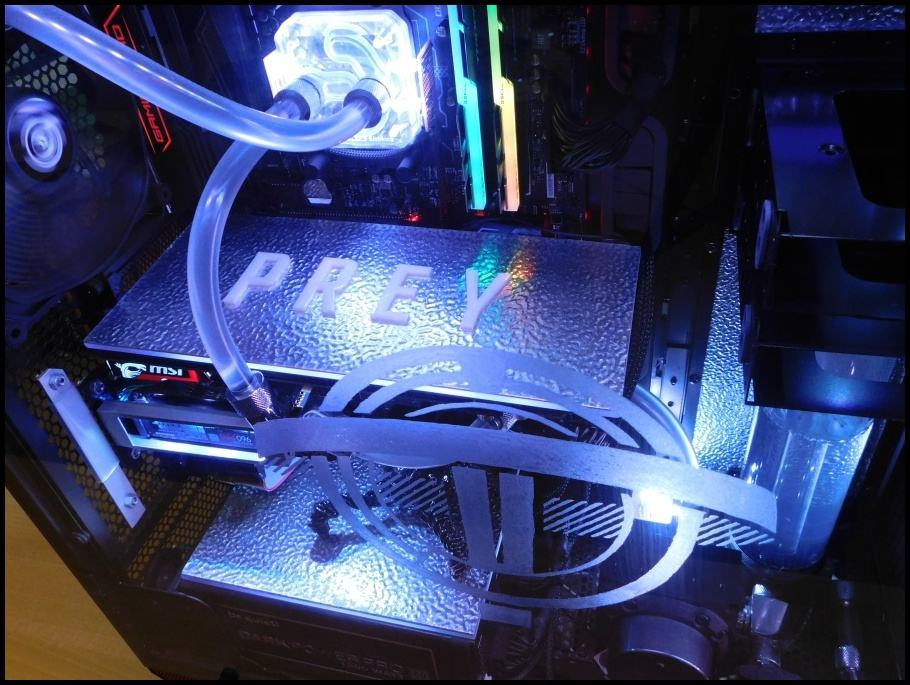

Die GPU Backplate wirkt letztendlich so einsam, ein kleiner Schriftzug könnte gut aussehen.
Erneut plotten? Nein, diesmal versuche ich was anderes.

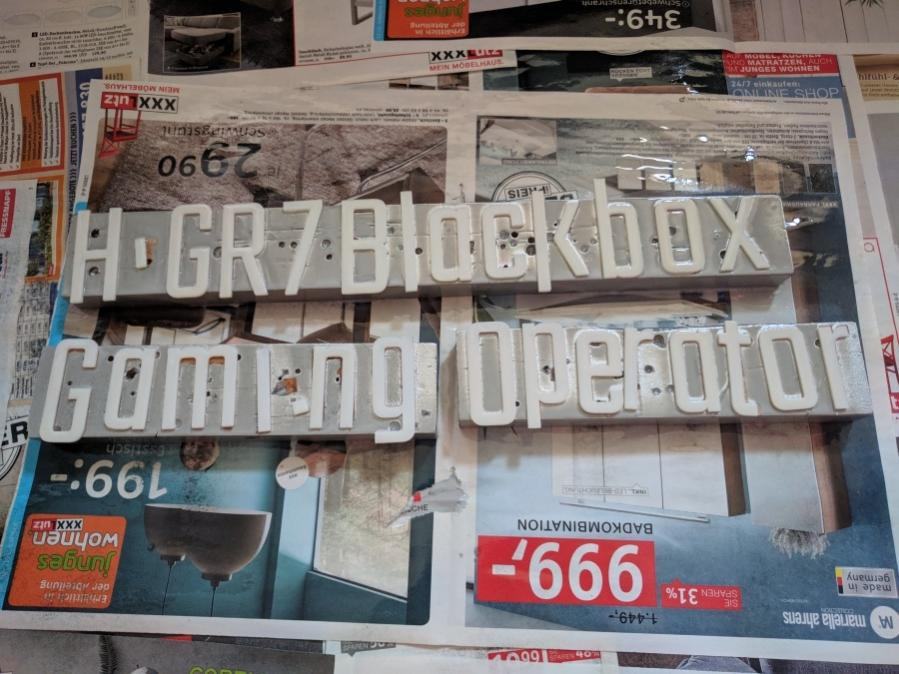

Ich habe mir zunächst einen 3D Schriftzug erstellt und gedruckt.
Leider war es nicht auf Anhieb möglich, die einzelnen Elemente ohne Lücken anzufertigen und sowas kann sich durchaus als knifflig erweisen.
Also mussten neue Modelle her und auch andere Einstellungen.
So gefällt mir das Ergebnis viel besser. Die Oberfläche der Teile wurde zusätzlich mit Aceton behandelt und vorsichtig geschliffen.
Jetzt fehlt nur noch eine Prise Klarlack für mehr Glanz.

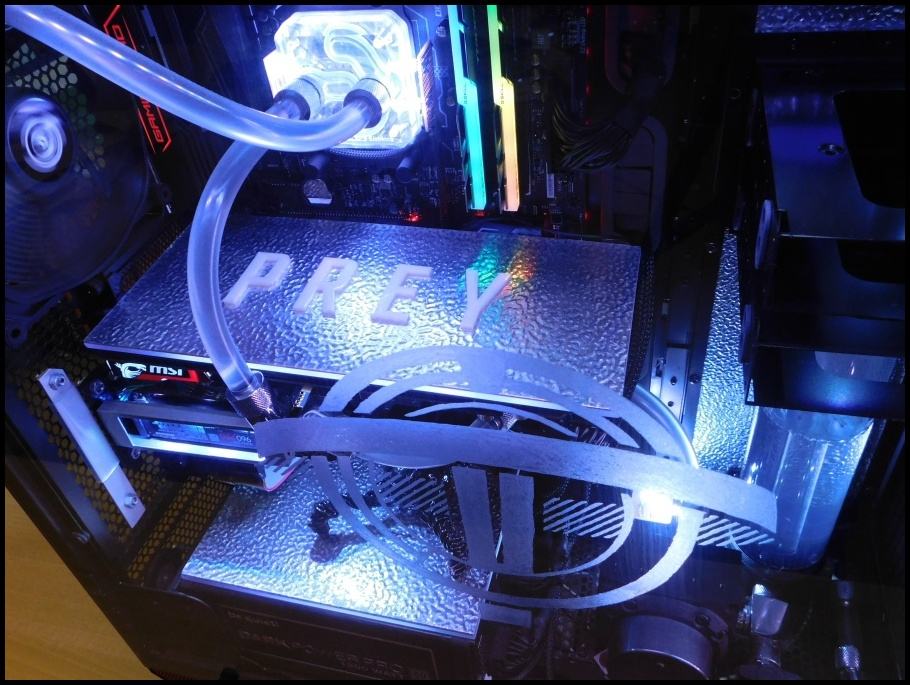

Und so sieht das Ergebnis aus. Die einzelnen Buchstaben sehen 1A aus, wie gegossener Kunststoff, eher wie Elfenbein.
In Verbindung mit der Beleuchtung liefern diese auch ein harmonisches Bild.
Und was wird aus den geplotteten Schriftzügen der Seitenwand? Auch dafür habe ich mir etwas einfallen lassen.
Die einzelnen Teile wurden erneut mit Aceton behandelt, anschließend grundiert.
Und silberne Farbe drauf + Klarlack. Leider ist das Ergebnis diesmal nicht 100%ig geworden, ich bin mir jedenfalls nicht sicher ob ich diese Teile einsetzen werde.
Wahrscheinlich wird noch ein Set angefertigt.
Die GPU Backplate wirkt letztendlich so einsam, ein kleiner Schriftzug könnte gut aussehen.
Erneut plotten? Nein, diesmal versuche ich was anderes.
Ich habe mir zunächst einen 3D Schriftzug erstellt und gedruckt.
Leider war es nicht auf Anhieb möglich, die einzelnen Elemente ohne Lücken anzufertigen und sowas kann sich durchaus als knifflig erweisen.
Also mussten neue Modelle her und auch andere Einstellungen.
So gefällt mir das Ergebnis viel besser. Die Oberfläche der Teile wurde zusätzlich mit Aceton behandelt und vorsichtig geschliffen.
Jetzt fehlt nur noch eine Prise Klarlack für mehr Glanz.
Und so sieht das Ergebnis aus. Die einzelnen Buchstaben sehen 1A aus, wie gegossener Kunststoff, eher wie Elfenbein.
In Verbindung mit der Beleuchtung liefern diese auch ein harmonisches Bild.
Und was wird aus den geplotteten Schriftzügen der Seitenwand? Auch dafür habe ich mir etwas einfallen lassen.
Die einzelnen Teile wurden erneut mit Aceton behandelt, anschließend grundiert.
Und silberne Farbe drauf + Klarlack. Leider ist das Ergebnis diesmal nicht 100%ig geworden, ich bin mir jedenfalls nicht sicher ob ich diese Teile einsetzen werde.
Wahrscheinlich wird noch ein Set angefertigt.
Anhänge
Zuletzt bearbeitet:
Und noch ein Update:

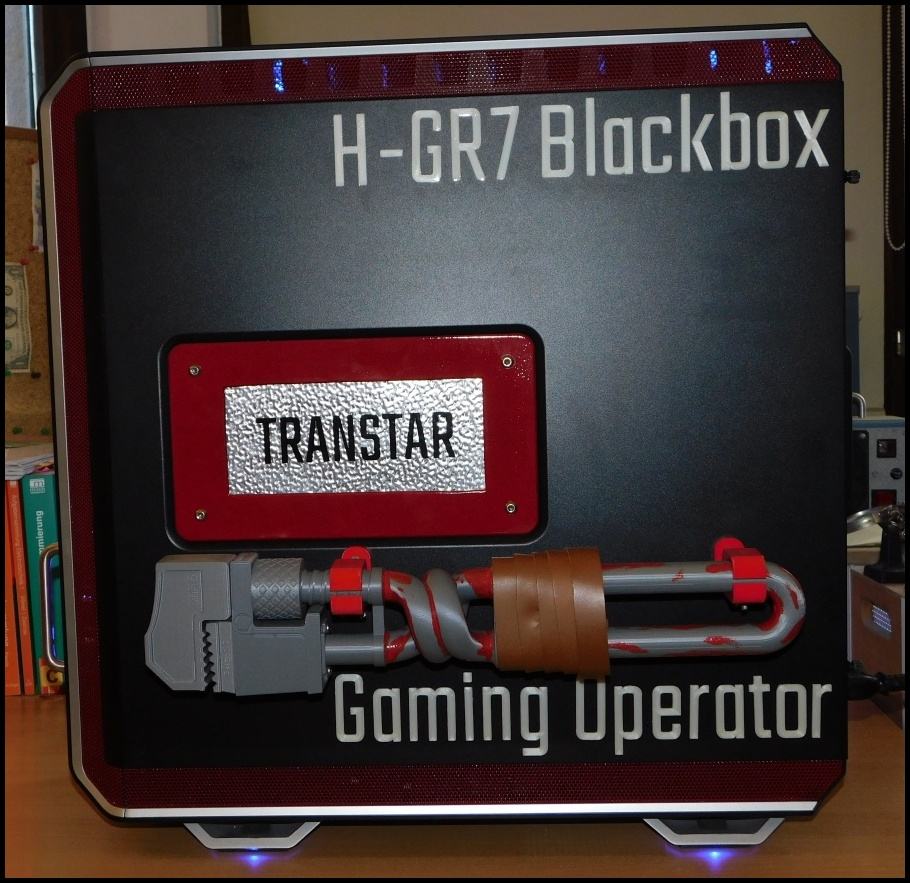

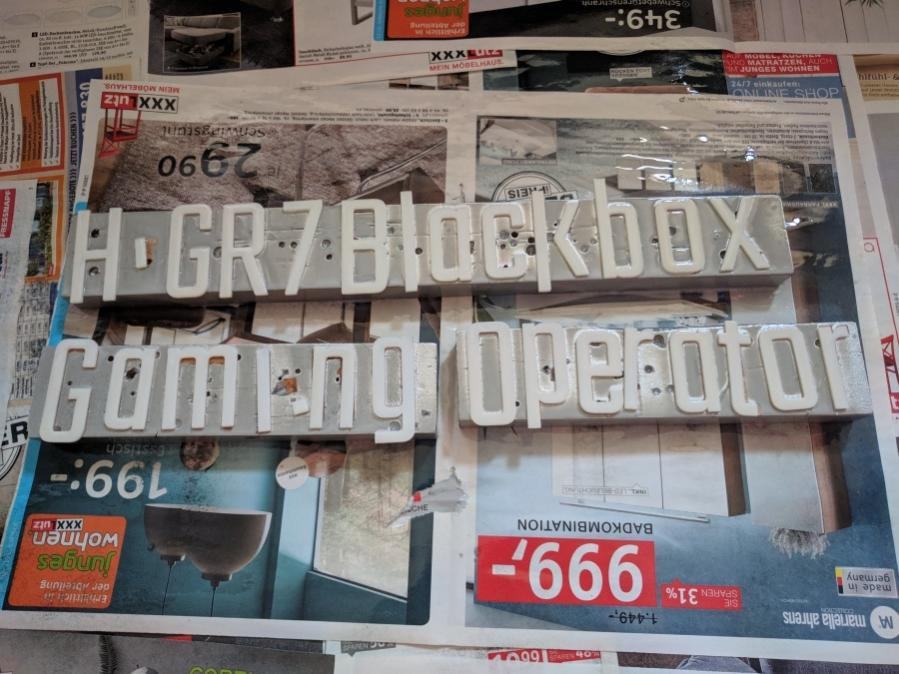

Was wurde aus den Schriftzügen für die andere Seite? Ich habe mich am Ende doch dafür entschlossen, diese noch einmal anzufertigen und diesmal, nicht silbern zu lackieren.
Die Oberfläche wurde erneut mit Aceton behandelt, mit Isopropanol gereinigt und anschließend mit Klarlack versiegelt.
Und so sehen die neuen Schriftzüge aus.
Und noch ein Bild.
Den Schaltplan habe ich entfernt und durch ein anderes "Easter Egg" ersetzt.
Ich hatte eigentlich mehr Bilder geschossen aber mir haben die Aufnahmen letztendlich nicht so gut gefallen.
Wie dem auch sei, das wars vorerst mal wieder.
Das nächste Update wird sich mit der gamescom 2018 beschäftigen
Was wurde aus den Schriftzügen für die andere Seite? Ich habe mich am Ende doch dafür entschlossen, diese noch einmal anzufertigen und diesmal, nicht silbern zu lackieren.
Die Oberfläche wurde erneut mit Aceton behandelt, mit Isopropanol gereinigt und anschließend mit Klarlack versiegelt.
Und so sehen die neuen Schriftzüge aus.
Und noch ein Bild.
Den Schaltplan habe ich entfernt und durch ein anderes "Easter Egg" ersetzt.
Ich hatte eigentlich mehr Bilder geschossen aber mir haben die Aufnahmen letztendlich nicht so gut gefallen.
Wie dem auch sei, das wars vorerst mal wieder.
Das nächste Update wird sich mit der gamescom 2018 beschäftigen
Anhänge
Und es gibt wieder ein kleines Update.
Zunächst habe ich mir wieder was in CAD gebastelt.
Was das wohl sein mag?
Und ein paar "DIY Flügelschrauben".
Und so sieht das Ensemble aus.
Der 3D Druck ist nicht 100% perfekt und die Rundungen sind leider nicht ganz gelungen, für den ersten Prototypen aber vollkommen in Ordnung.

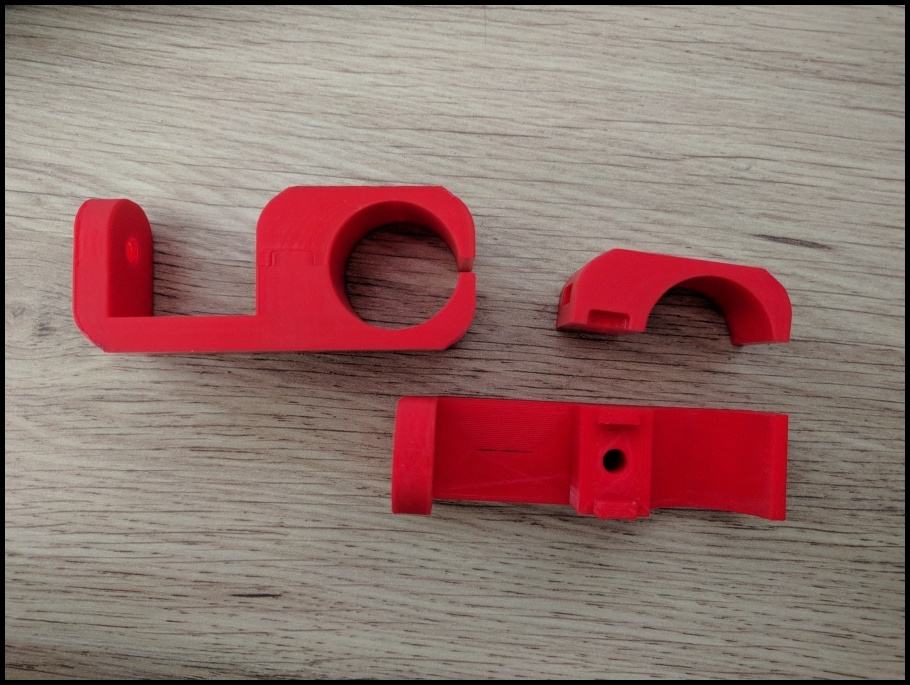

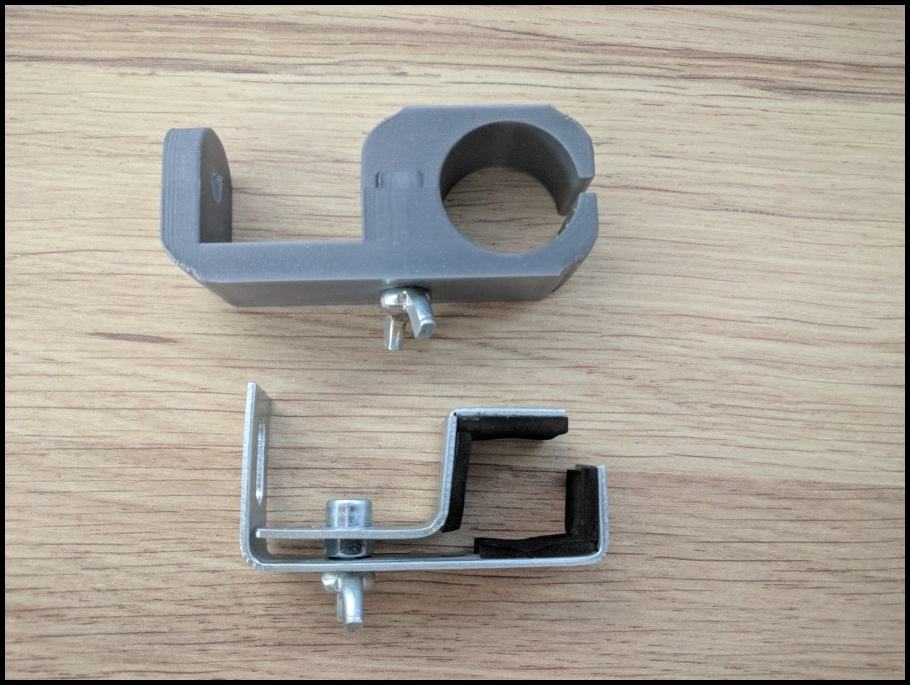

Und hier folgt die Auflösung, es handelt sich um neue Halterungen für die Rohrzange.
Die neue Version gefällt mir auf jeden Fall besser.
Die neuen Halterungen eingebaut.
Ich werde vielleicht vor der gamescom noch eine weitere Variante anfertigen und evtl. silbern lackieren.
Für den Test reichen die Teile aus.
Das wars mal wieder
Zunächst habe ich mir wieder was in CAD gebastelt.
Was das wohl sein mag?
Und ein paar "DIY Flügelschrauben".
Und so sieht das Ensemble aus.
Der 3D Druck ist nicht 100% perfekt und die Rundungen sind leider nicht ganz gelungen, für den ersten Prototypen aber vollkommen in Ordnung.
Und hier folgt die Auflösung, es handelt sich um neue Halterungen für die Rohrzange.
Die neue Version gefällt mir auf jeden Fall besser.
Die neuen Halterungen eingebaut.
Ich werde vielleicht vor der gamescom noch eine weitere Variante anfertigen und evtl. silbern lackieren.
Für den Test reichen die Teile aus.
Das wars mal wieder
Anhänge
So, nach einer längeren Pause, gibt es noch ein letztes Update.

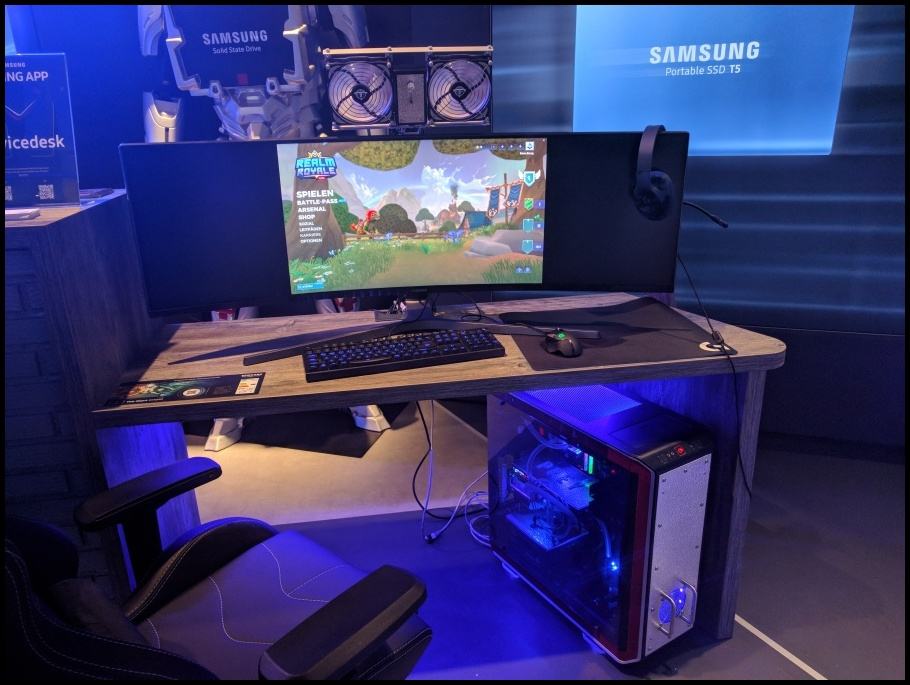

Das Projekt wurde auf der diesjährigen gamescom, auf den Samsung Stand ausgestellt und hat auch die Heimreise gut überstanden.
Ich möchte mich bei dieser Gelegenheit erneut für die tolle Organisation bedanken, die paar Tage auf der Messe haben mir sehr gut gefallen und ich konnte auch das eine oder andere, bekannte Gesicht dort treffen
Da der Monitor so groß war, hat der PC leider nicht daneben gepasst und musste daher anders aufgestellt werden.

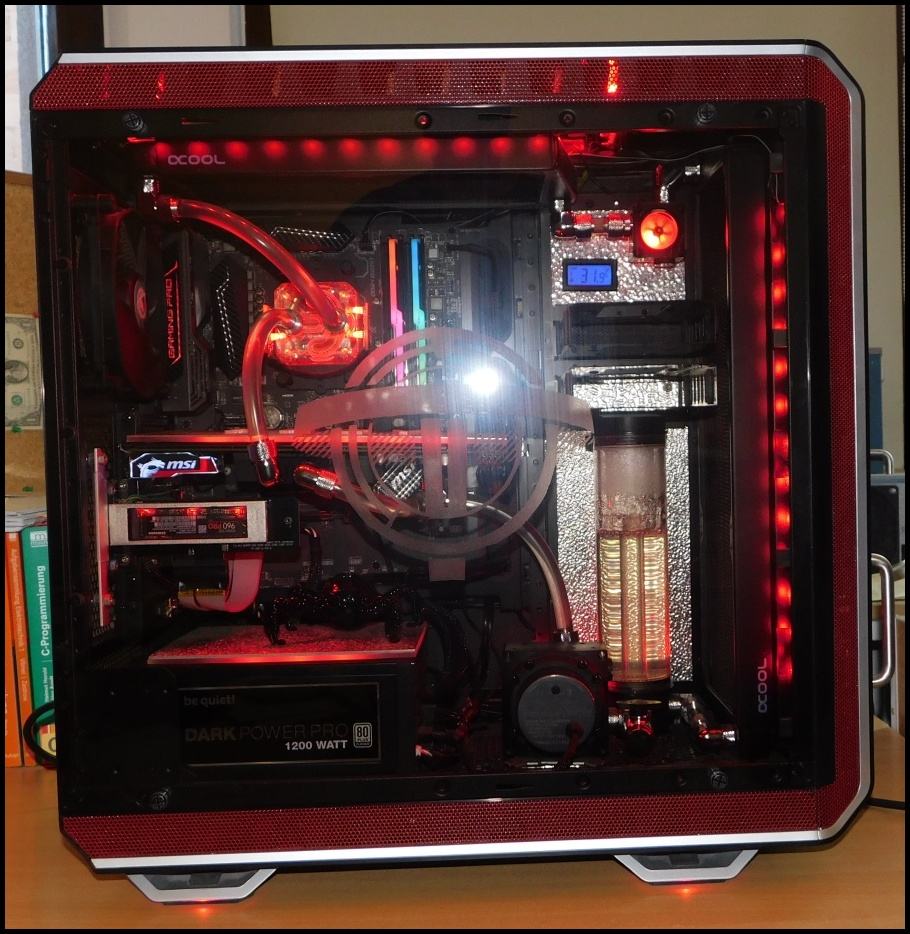

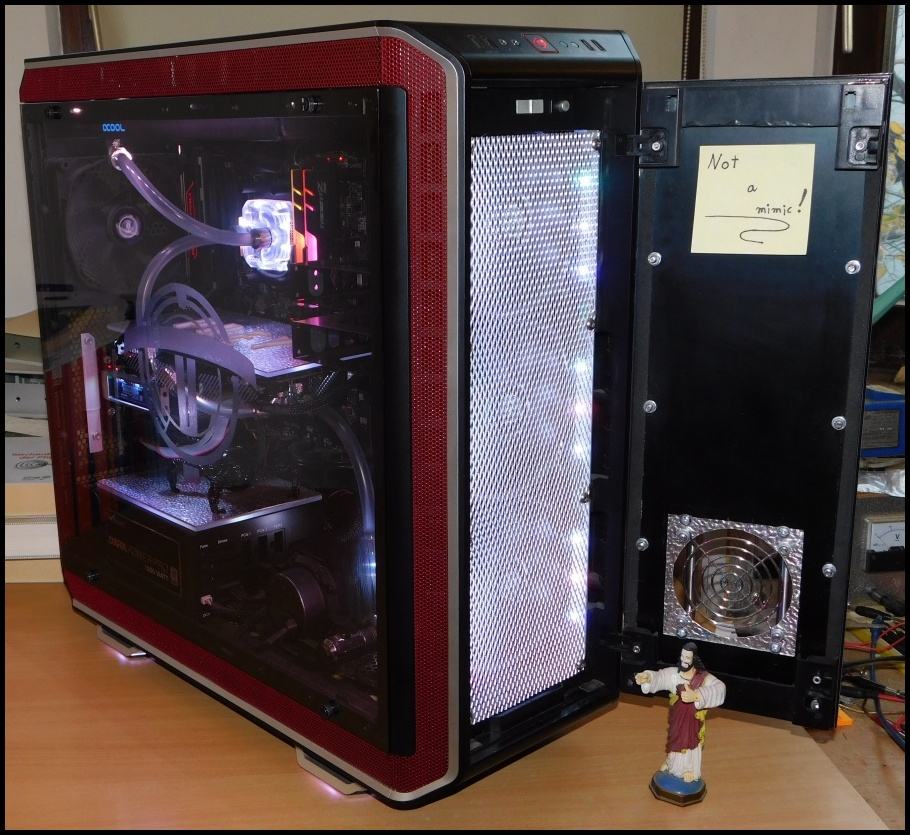

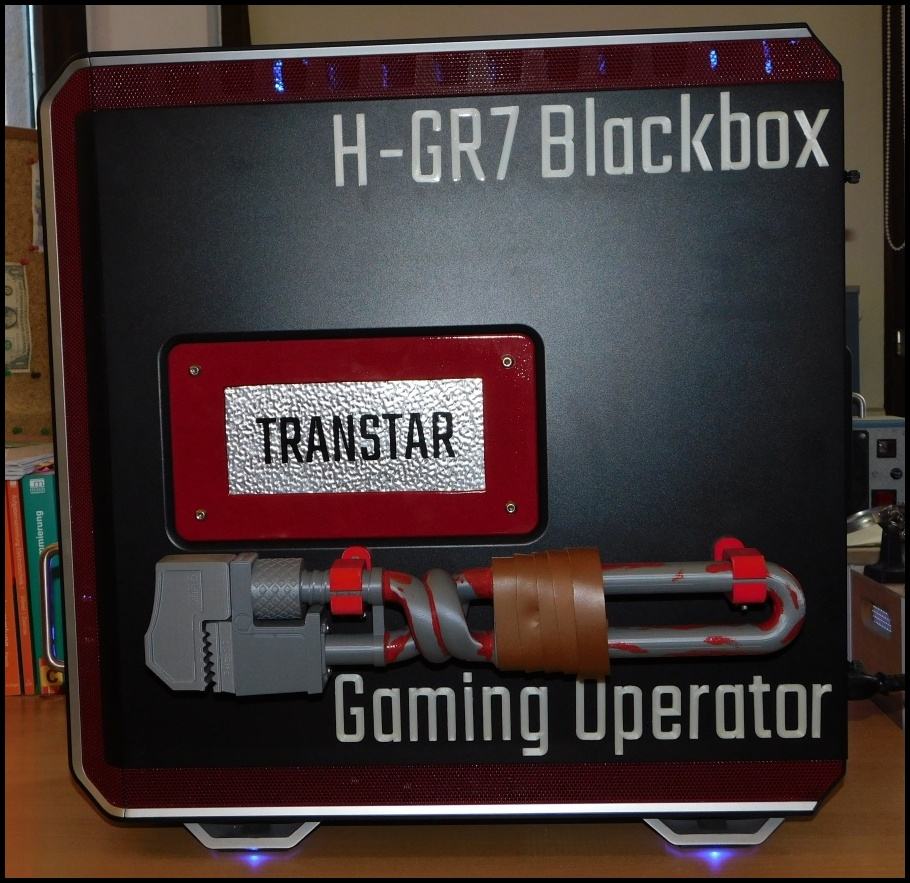

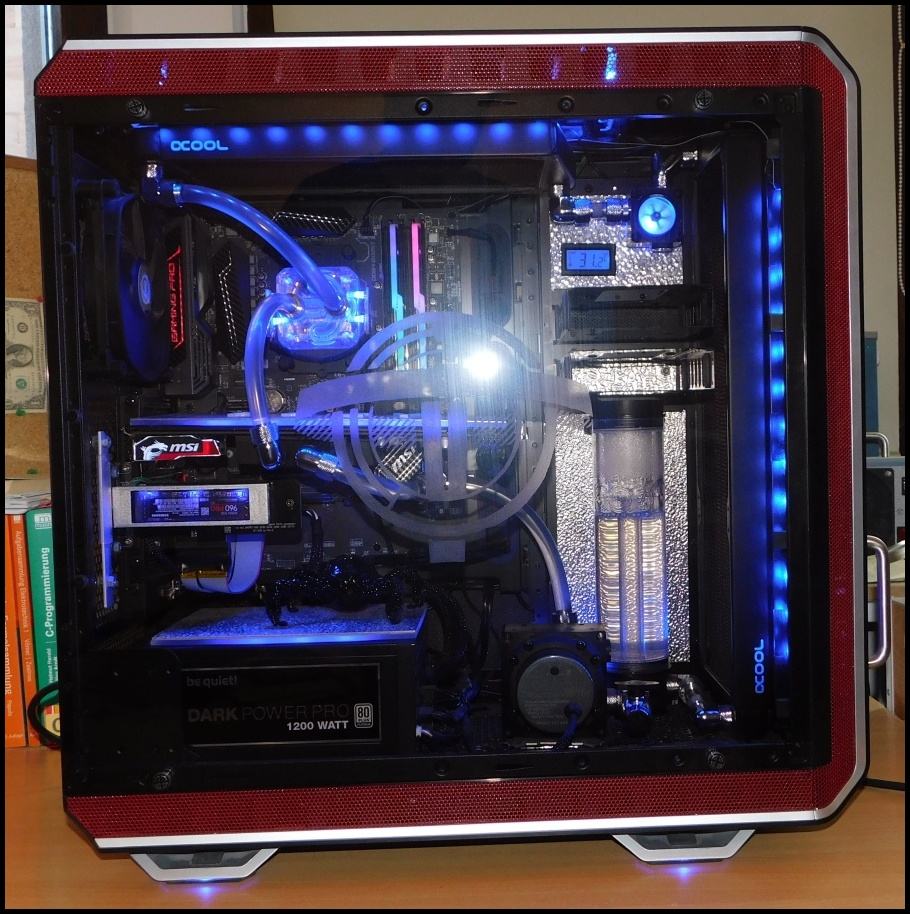

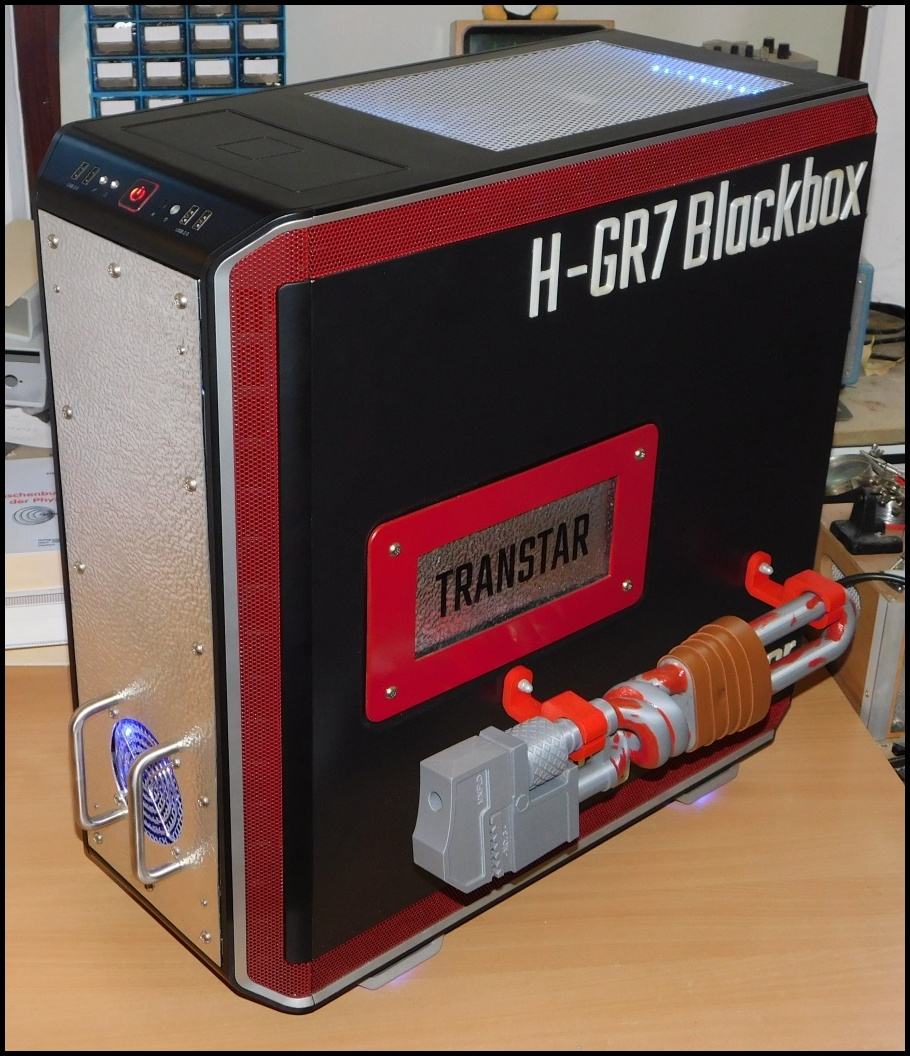

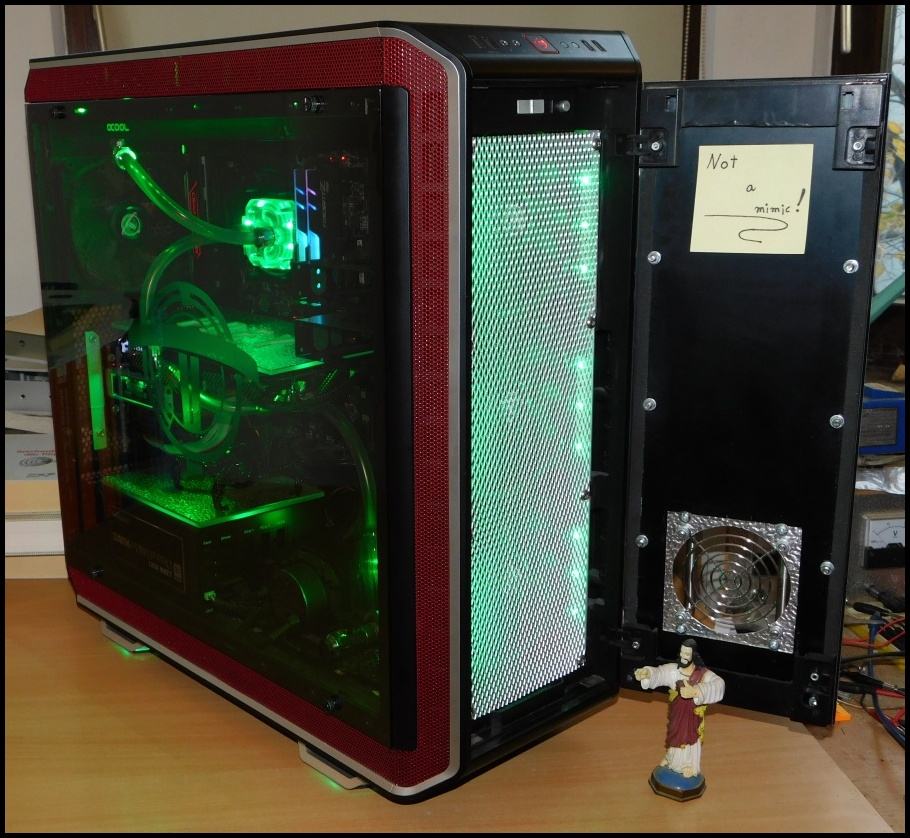

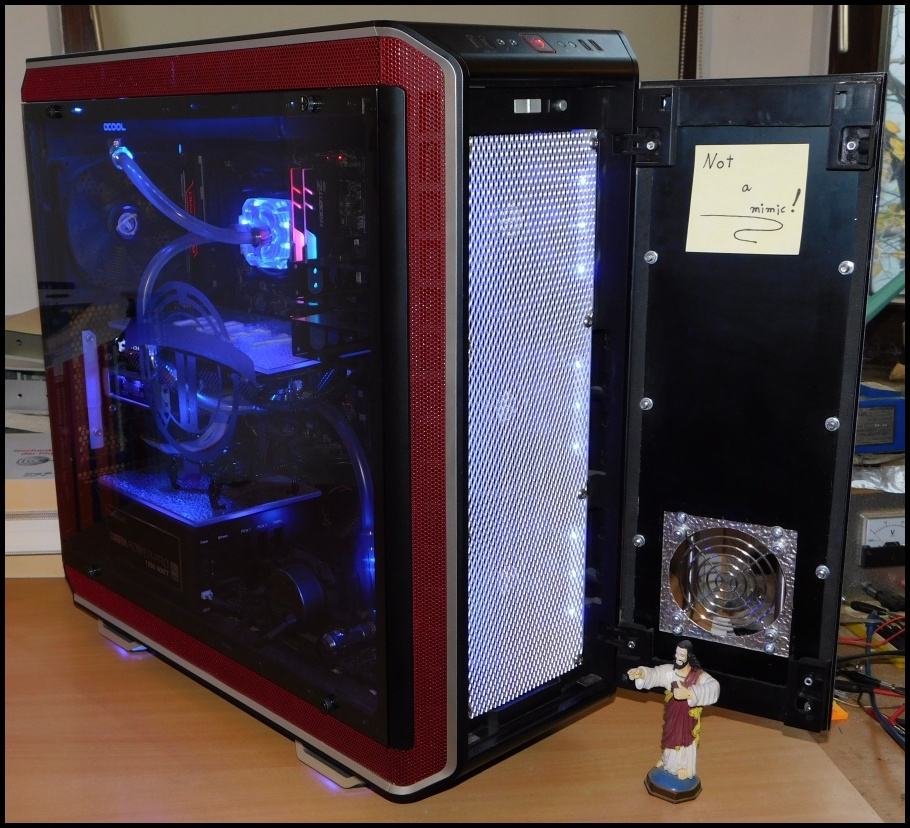

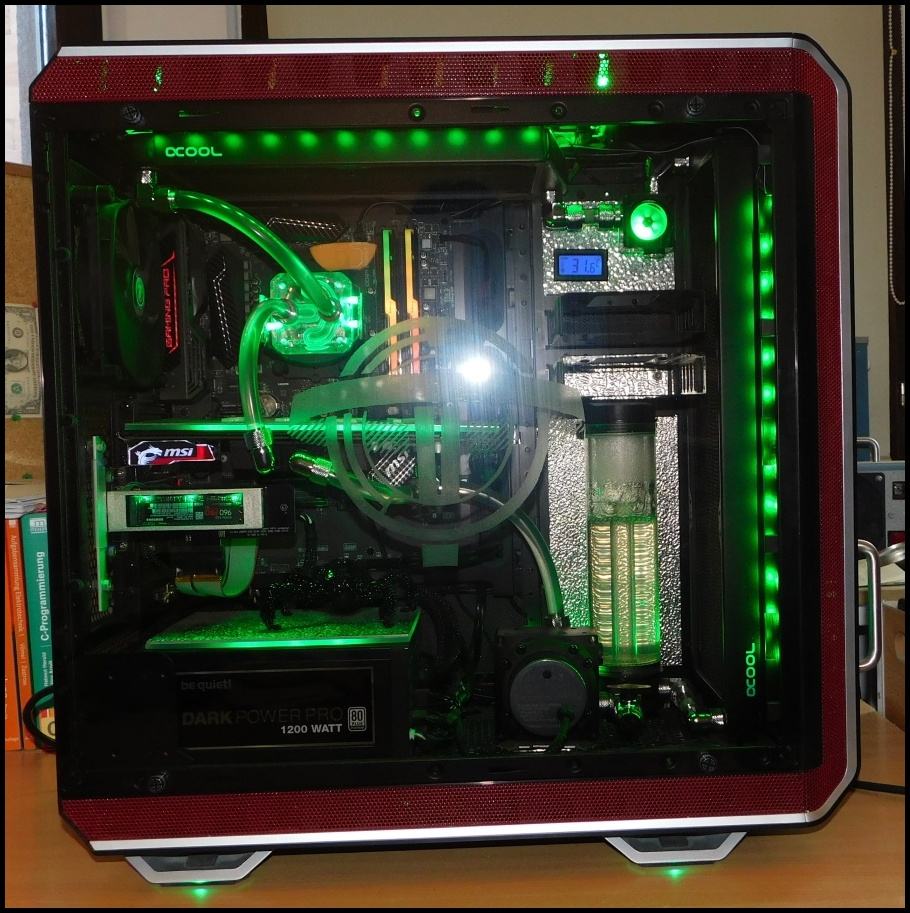

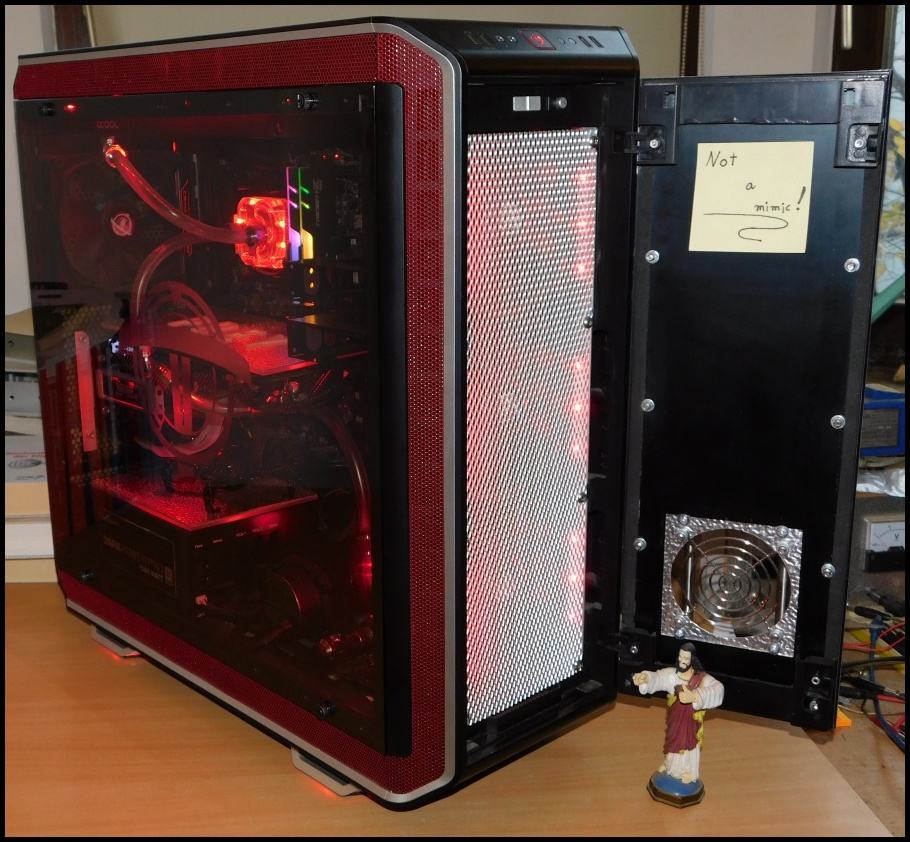

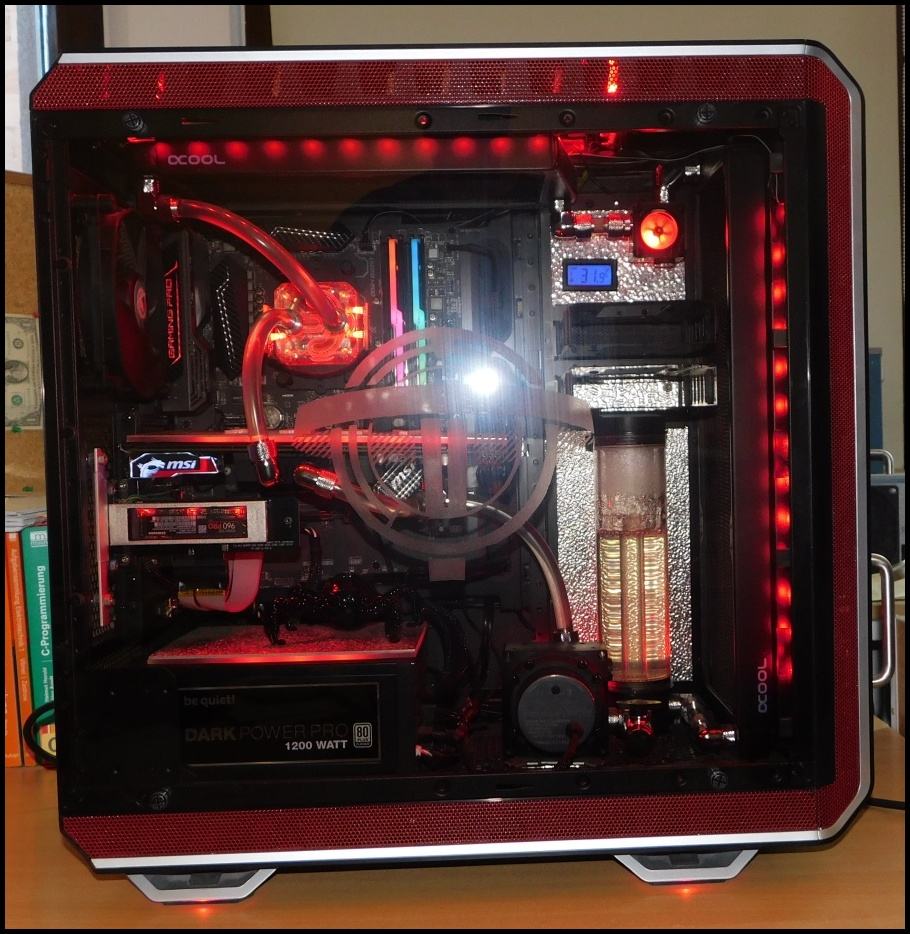

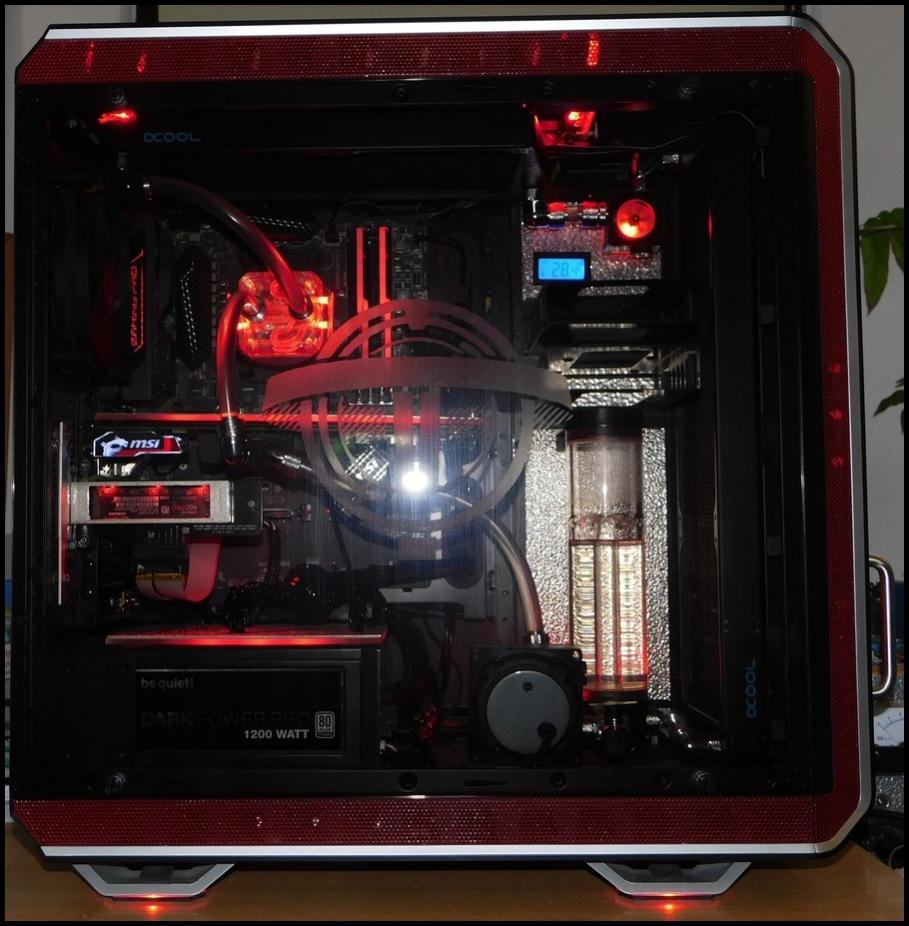

Jetzt folgen noch ein paar abschließende Bilder:
Das wars dann, das Projekt ist abgeschlossen.
Ich möchte mich erneut für das entgegengebrachte Vertrauen bedanken, sowie fürs Feedback.
Das Projekt wurde auf der diesjährigen gamescom, auf den Samsung Stand ausgestellt und hat auch die Heimreise gut überstanden.
Ich möchte mich bei dieser Gelegenheit erneut für die tolle Organisation bedanken, die paar Tage auf der Messe haben mir sehr gut gefallen und ich konnte auch das eine oder andere, bekannte Gesicht dort treffen
Da der Monitor so groß war, hat der PC leider nicht daneben gepasst und musste daher anders aufgestellt werden.
Jetzt folgen noch ein paar abschließende Bilder:
Das wars dann, das Projekt ist abgeschlossen.
Ich möchte mich erneut für das entgegengebrachte Vertrauen bedanken, sowie fürs Feedback.
Anhänge
alanlee
Enthusiast
nice, aber dein grafikkarte hängt
du brauchst ein SAGE von Ali Abbas THE CRE8OR
https://www.caseking.de/en/the-cre8or-sage-eliminator-grafikkarten-halter-fsaa-001.html
du brauchst ein SAGE von Ali Abbas THE CRE8OR
