[Sammelthread] HiFi & Heimkino Selbstbau

Bald geht's wieder los xD


Gesendet von meinem SM-G930F mit Tapatalk

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Du musst die Dinger ja wirklich lieb gewonnen haben... :d

TOP

mfg
Michael

Ja :)

Extra Kammer für die Weiche

Und erste Anprobe



Gesendet von meinem SM-G930F mit Tapatalk

Zuletzt bearbeitet:
so weit so einfach aber jetzt gehts an Fräsen oder werden nur oben drauf geschaubt? :fresse2:

Für einen ersten Test wirds nur mal drauf geschraubt. Hab leider noch keine Oberfräse ... ich denke da werd ich mir heute eine zulegen müssen ...

Der Erste Test läuft und bislang bin ich echt begeistert :) Is halt aber unter dem TV n ziemlicher Klotz xDD

Gewicht so um die 25kg denke ich...


Gesendet von meinem SM-G930F mit Tapatalk

ich würde die Box ganz auf das Board stellen, gleich neben den Klangschafen. Ich denke das sieht besser aus

Ja, ich denke das Probiere ich heute Abend mal. Plan ist eh, eine Granit Platte drunter zu stellen und den Center wieder (wie den alten) auf Spikes zu setzen.

Ist ja sowieso nur "pfusch" da weder Berechnung für Volumen noch schallwand oder ähnliches

Gesendet von meinem WAS-LX1 mit Tapatalk

Aha, Herr Großkotz weiss natürlich alles besser?! Sorry, ohne Kenntnis etwas als Pfusch zu bezeichnen regt mich auf.

Das Volumen der Kammer ist exakt 31 Liter, so viel wie die SM2000 vorher hatte.

Die Schallwand ist wie die Original Box sehr eng gehalten.

Sieh dir einfach mal an wie das original aussah, sieh dir die Daten an und dann reden wir weiter.



Gesendet von meinem SM-G930F mit Tapatalk

Davon hast du bis jetzt auch nichts geschrieben, deshalb schrieb ich pfusch auch in Anführungszeichen, bin ja selbst pro diy.

Gesendet von meinem WAS-LX1 mit Tapatalk

Alles gut. Ich mag nur nicht wenn jemand ohne wissen etwas behauptet, was ja dann eh nicht stimmt...

Gesendet von meinem SM-G930F mit Tapatalk

Zuletzt bearbeitet:
Cool diesen Thread hab ich noch garnicht gekannt:bigok:

Dann fange ich mal an und Poste etwas von meinen privaten Audio Bastelleien.
Angefangen mit einem Gainclone mit Röhrenvorstufe
Und Lautsprechertuning per Masse zur Senkung der Reso und Erhöhung von QTs für Openbaffle
Das Ergebnis Grün Orginallautsprecher Rot Bearbeiteter. Messung ist Nahfeld ohne Baffle also bis ca 400hz zugebrauchen
Massetuning vorher nachher.jpg

Zuletzt bearbeitet:
Diesen Tread muss der Hifi Bastler kennen.

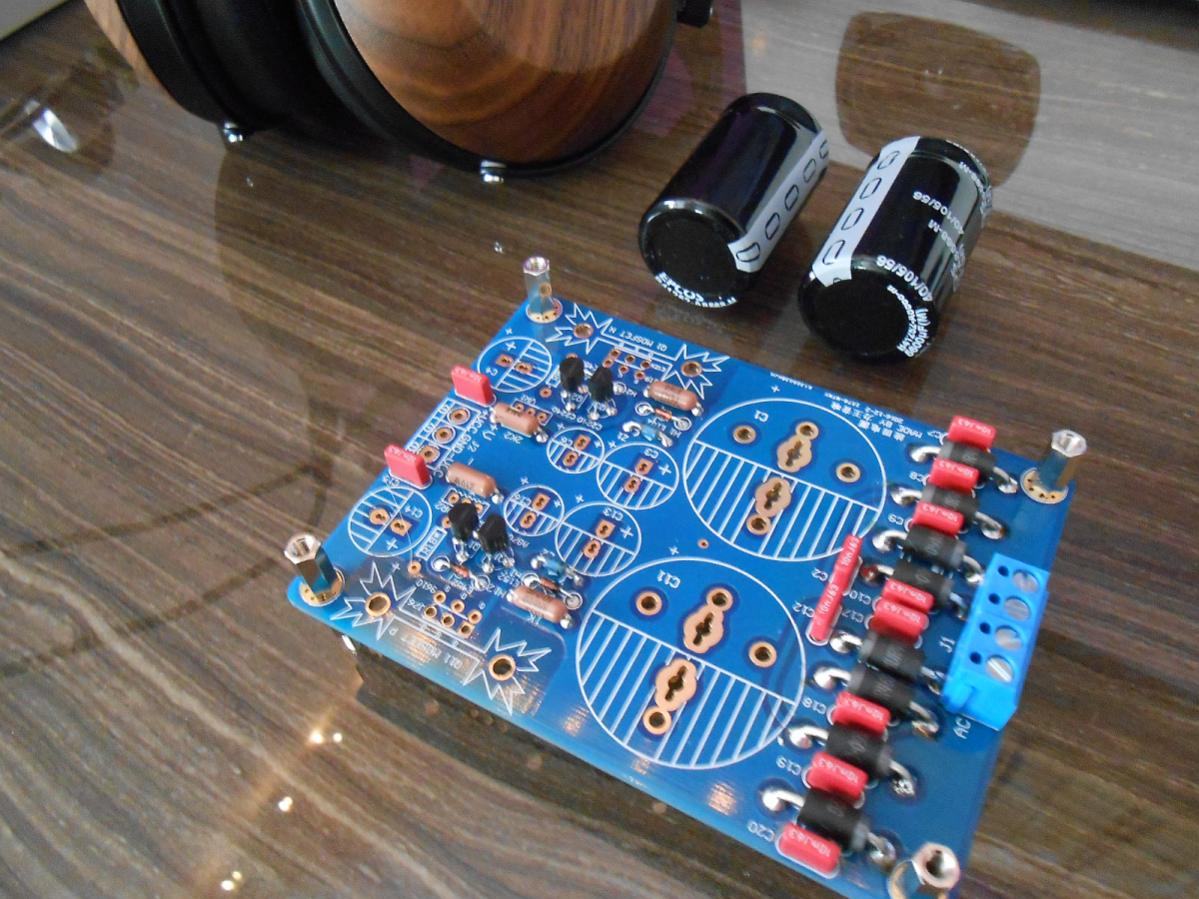

Ich bin auch schon fleißig mit meinem Spannungsregler NT für den Kopfhörerverstärker. Zener Diode mit 6.2v und 1.3 Watt von ITT. Die Hitachi K213 und J76 Mosfets bekomme ich noch. Sind z.b. in älteren accuphase Geräten verbaut.
Semitec Stromreglerdioden E-152 und E-452 habe ich ebenfals schon verlötet und zur Gleichrichtung die MUR-460 Superfast Diode mit ein paar Wimas. Transistoren sind jeweils zwei A970 und C2240. Hauptsiebung mit zwei 5600uF Alu Kondensatoren von Epcos/TDK mit 105 °C. Die restlichen in hell blau übernehmen 4 Stück Nichicon 100 uF mit 125 °C und die beiden am Kühlkörper die von Nichicon mit 135 °C Temperaturfestigkeit.

attachment.php


attachment.php

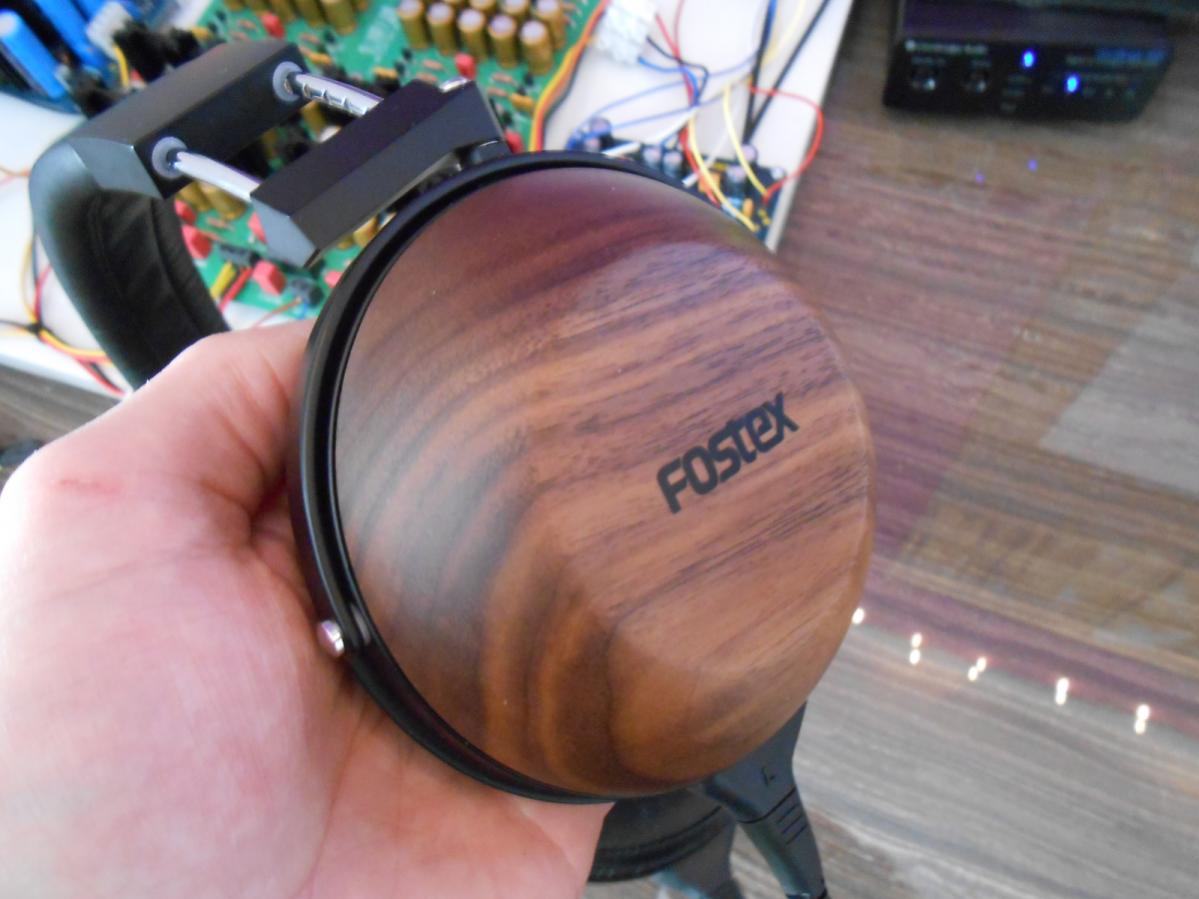

Kopfhörer wechsel ist eingetreten. Audio Technica AHT-R70x und dem Beyerdynamic DT-770 Pro 250 Ohm zu,
Fostex :banana:


Anhänge

  • DSCN2497.jpg
    157,7 KB · Aufrufe: 740
  • DSCN2495.jpg
    88,1 KB · Aufrufe: 734
So erster Testlauf bestanden:hail:

Jetzt müssen nur noch mal 6 Lautsprecher bearbeitet werden

Nach ein paar Stunden Fräsen, spachteln, schleifen, spachteln, schleifen.... Und lackieren ... Hier das End Ergebnis.


Gesendet von meinem SM-G930F mit Tapatalk

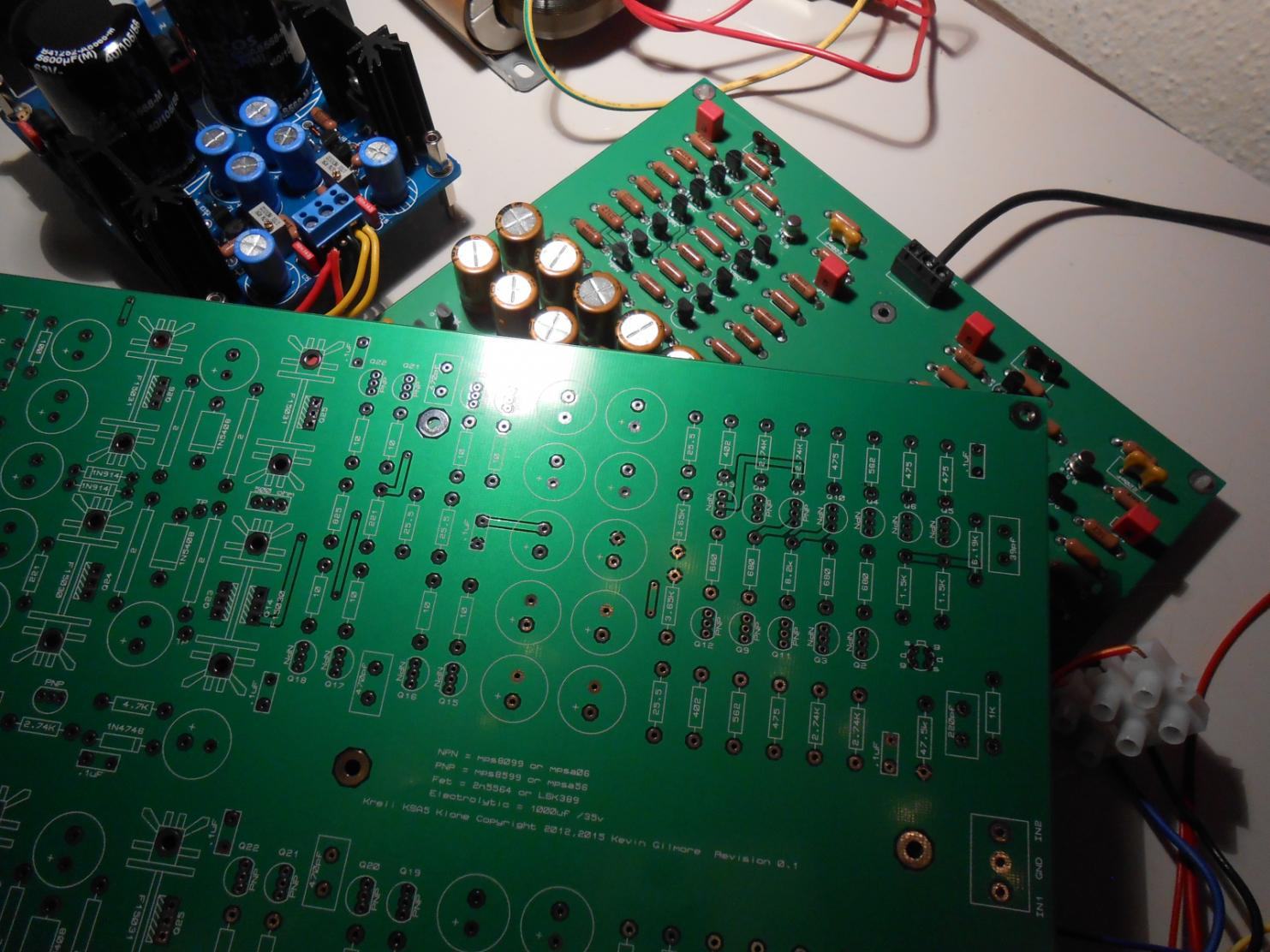

Neue Revision des KSA5 Kopfhörerverstärkers eingetroffen,


Ich freu mich so endlich die Bauteile mochmals zu verbessern.

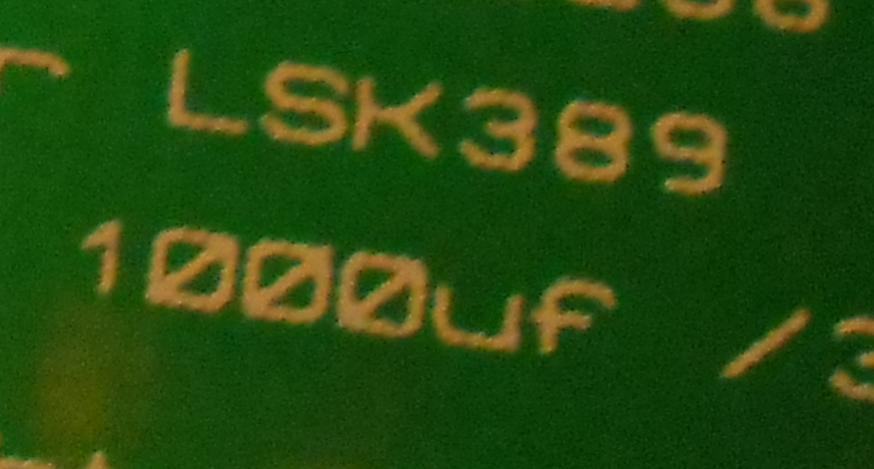

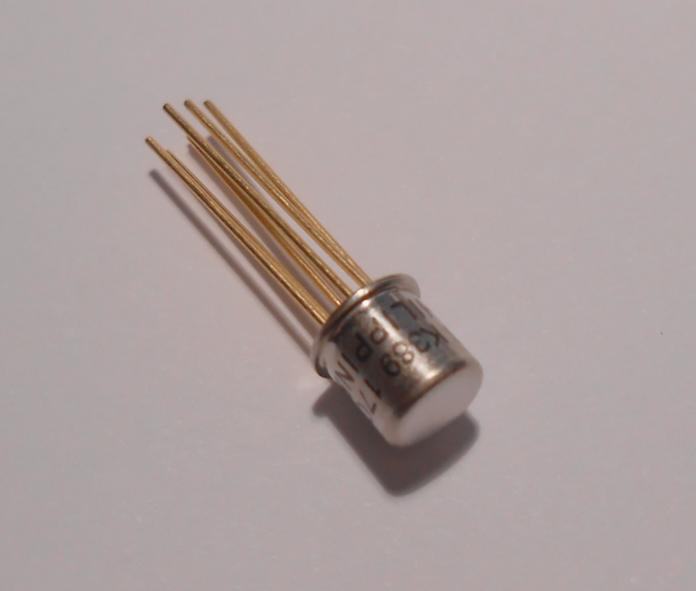

Beispiel LSK 389A. Zwei stück gehen nach Russland und einer zur Uni für Laborastrophysik.


2018-03-16 20_31_40-Start.jpg

Zwei davon gehören mir... :)

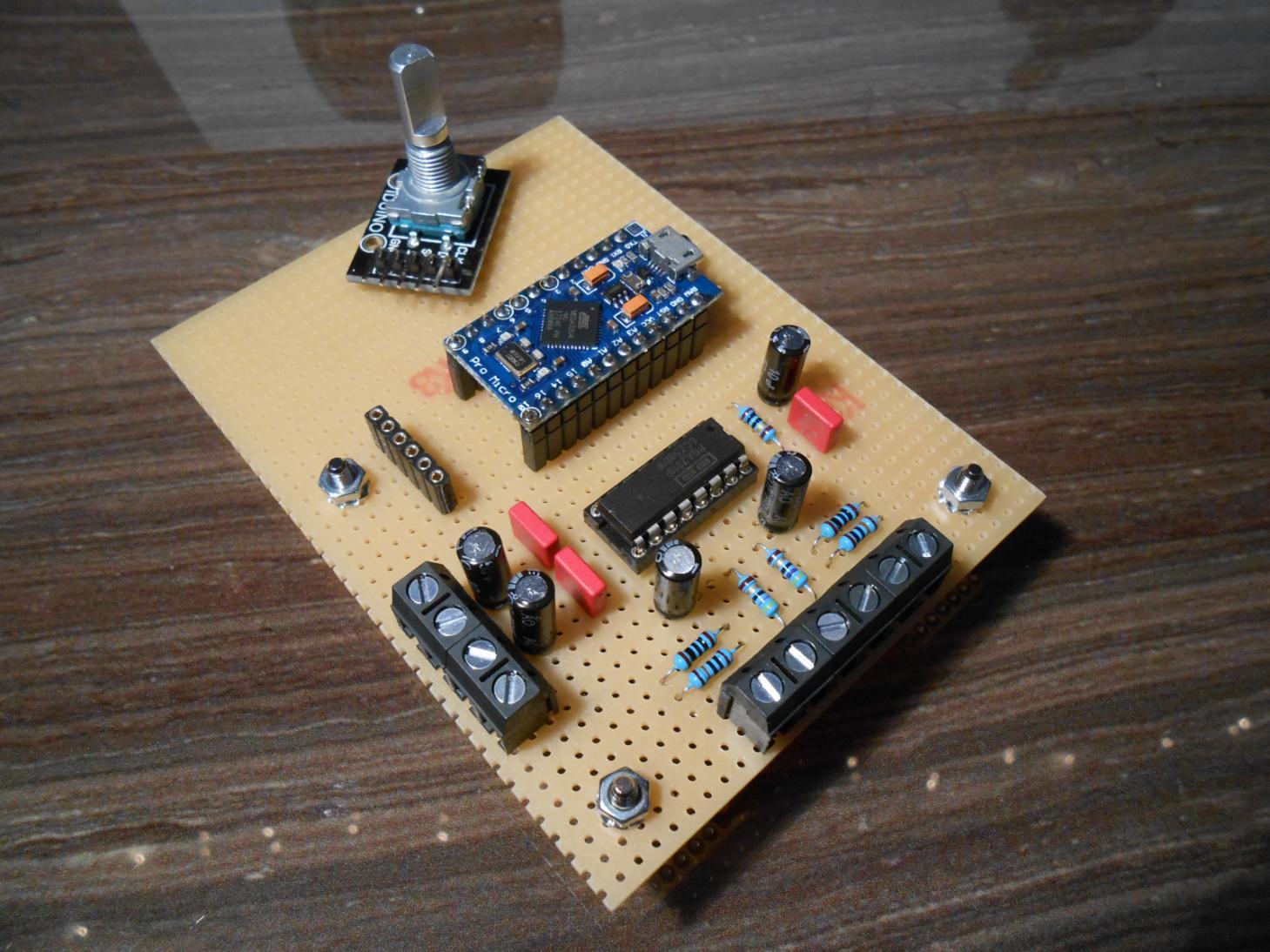

Testaufbau mit Burr Brown PGA2311 und einem Arduino Micro als digitaler Lautstärke Regler.
Dazu soll ein Display und Relais für eine Audio Direkt Schaltung mitls Taster für ein Signal ohne Equalizer direkt zum Verstärker mir dran kommen. Praktisch währen dann am Regler mit einem druck darauf "Mute" z.b.


Gazza skye


Gesendet von meinem WAS-LX1 mit Tapatalk

Ist korrekt. Wollte nur mal wieder was beitragen.
Das nächste werden neue Mids für meine Tempest, da gibts dann mehr Bilder und Infos.

Gesendet von meinem WAS-LX1 mit Tapatalk

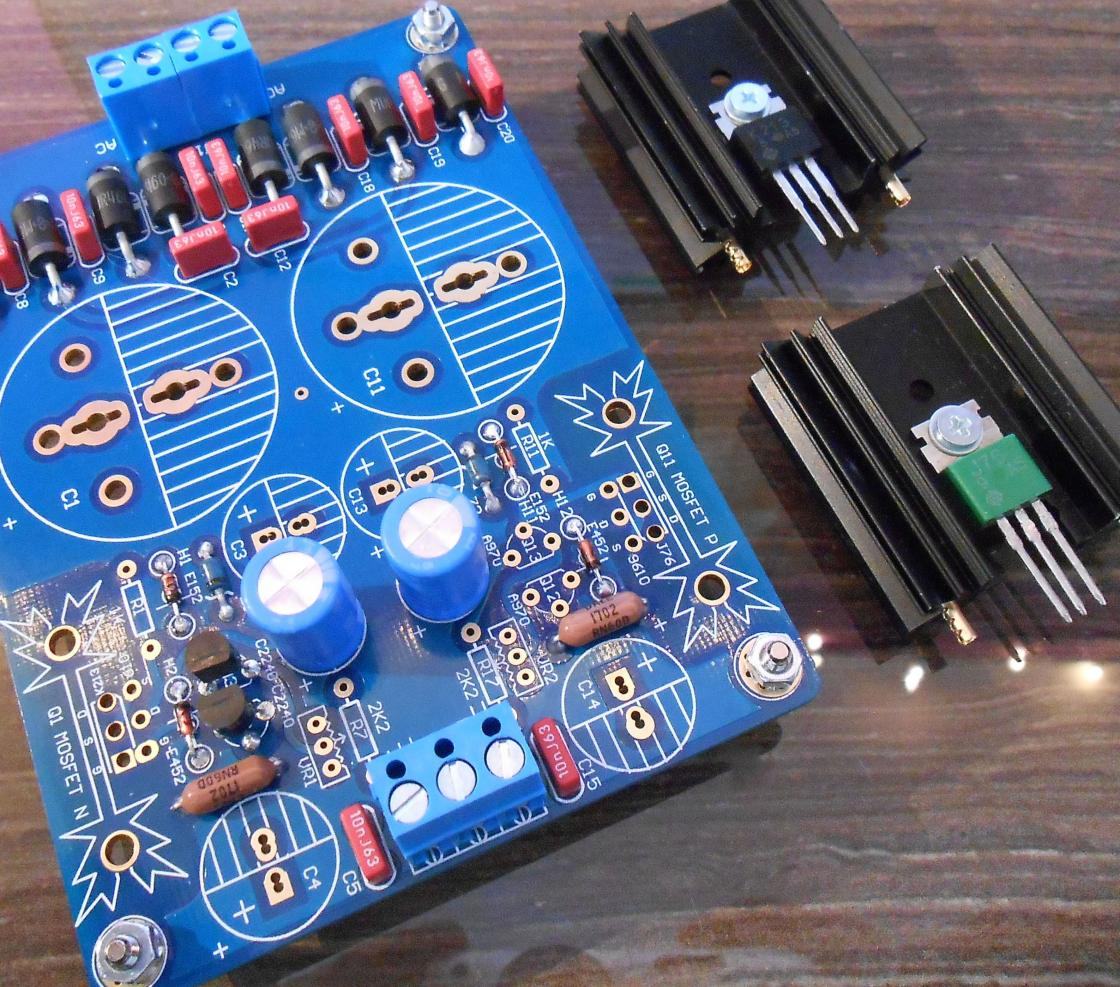

Zweite Version meines Symmetrischen Mosfet NT für meine KSA5 Kopfhörerverstärker.

Das erste funktioniert mit IRF610 und IRF9610. Nun ein neuer Aufbau mit Hitachi J76 und K213. Accuphase hatte diese z.b. auch verbaut.
Da bin ich gespannt.


Hm, toller Thread. Den kannte ich auch noch nicht.
Ich hab mir vor Kurzem auch mal wieder nen Verstärker gebaut. Ganz im Stil des 70er-Jahre-Bastlers mit Bipolartransistoren, Bootstrap-Schaltung und 12W-AB-Gegentaktendstufe. Natürlich besonders abgeschirmt - auf Lochrasterplatine. Dreckig und einfach sollte es sein :d
Trotz der kaum vorhandenen Abschirmung treten nur ganz minimal Einstreuungen auf.

Die würde ich niemals bei meiner Frau durchbekommen [emoji44]
Sieht aber interessant aus.

MfG
Zombieeee

Bei mir im Wohnzimmer auch nicht:fresse:
Ist auch nicht für mich war eine Auftragsarbeit und eignet sich auch eher für Open Air Veranstaltungen als fürs Wohnzimmer oder es ist entsprechend groß:bigok:

Das stimmt, auf Open Air kommt es nicht so auf Aussehen an. Eher auf Pegelfestigkeit und Klang.
Bei meinem Lautsprechern hatte ich auch schon Probleme, da sie auch schon recht "groß" sind.

MfG
Zombieeee
