[Sammelthread] HomeServer Vorstellung - Bilder + Kommentare

[Woozy]

@Weltherrscher https://www.amazon.de/StarTech-Open-Frame-Server-Pack/dp/B00P1RJ9LS

Den habe ich, vielleicht ist sowas auch was für dich?



[Weltherrscher]

Spinnen und Staub im Keller verhindern definitiv open frames. =)
Hab sogar die großen Löcher des derzeitigen mit Strumpfhosen abgedichtet.
Somit hab ich nur noch das Feinstaub-Problem.

//edith:
Board ist bestellt.
Gehäuse und Netzteil auch.
Nächste Woche ist ESXI-Umbau. =)



[Civi]

@Woozy Wie ist die Verarbeitung von dem Open Frame? Lässt sich das Ding komplett demontieren? Klappert oder wackelt da irgendwas? Sind die Rollen dabei?



[Woozy]

@Woozy Wie ist die Verarbeitung von dem Open Frame? Lässt sich das Ding komplett demontieren? Klappert oder wackelt da irgendwas? Sind die Rollen dabei?

Kurzum:
- Die qualität ist super (saubere Pulverbeschichtung / Beschriftung, Erdungsanschlüsse + Kabel dafür dabei, Käfigmuttern usw. auch.
- Da wackelt nichts, da kann ich mich bei 1.80 / 90 Kilo noch mit draufstellen und es verzieht sich nichts - mit Servern drin
- Ja, das teil lässt sich komplett demontieren und kommt in einem Unverhältnismäßig kleinen Karton an. Da ist meine ich kein Teil über 50cm drin.
- Die Rollen sind dabei



[Civi]

@Woozy Top, Vielen Dank für die Info Hast du zufällig ein paar Fotos von dem Ding gemacht?



[Woozy]

@Woozy Top, Vielen Dank für die Info Hast du zufällig ein paar Fotos von dem Ding gemacht?

Klar, kann ich heute Nacht / Morgen Nachmittag auch gerne posten



[oNyX`]

Das Startech 24HE (open frame) kann man wirklich empfehlen, hab ich auch schon ne Weile hier.

Bombenfest, top Verarbeitet, dank Bauweise perfekt anpassbar, konnts am Anfang auch nicht lassen erstmal dran rum zuturnen



[danielmayer]

Schaut schick aus!
Kannst Du bitte eben den Zollstock nehmen und inkl der Räder die Höhe messen? Datenblätter geben i.d.R. ohne an und da so ein Ding bei mir unter das Treppenpodest soll, kommt es ggf auf den cm an...

Edit: epyc3101 - Test kommt demnächst, aktuell hat ein Freund die Kiste..



[oNyX`]

Kann ich gleich kurz machen, die Raeder sind bzw optional (genau wie die Feststellbremsschrauben)

@danielmayer
Raeder ca 7.5cm Gesamthöhe mit Raedern ca. 129.5cm



[Uhrzeit]

Das wird warm und / oder laut.
Ich habe ein kurzes 2HE mit 8 3,5" Slots aus England, mit Noctuas gemoddet, werden die Platten zu warm. -.-

F... Ok. Also x-case? Welchen? Wie ist die Anordnung der Einschübe?
3HE mit 8bays wäre mal was. Dann sind die aber meist 2x4 links auf der halben Breite gestaucht. Das gefällr mir auch nicht.

Ihr macht mich fertig... Ich hab nun ALLES, bis aufs Gehäuse und hab mich schon auf Inter-Tech 2408 eingeschossen (4x 80). Mit BQ oder Noctuas Lüftermod.

Hardware bisher:
Supermicro X9SCL+-F (KALTES, extra sparsames Board mit 2x 82574L und einer bootfähigen USB-Buchse auf dem Board)
E3-1265L v2
32GB 1600 ECC
Broadcom 9207-8i mit LSI 2308 (bereits im IT-Mode mit P20.07)
SS-350M1U (wird für das Gehäuse gemoddet)

Und hab jetzt also immernoch keinen Plan welches Gehäuse (?) Ok... Eine gute Idee für einen CPU-Kühler fehlt bisher aber auch noch.



[Weltherrscher]

Ja, X-Case X248-C8 LCD.
Gibts leider nicht mehr, dafür haben sie jetzt schöne andere kurze. =)
Anordnung war 3, 3, 2.



[Uhrzeit]

Kurze ist ja schon das Prob an sich. Dann jeweisl 3 Platten übereinander... Ich denke ich krieg das mit dem Inter-Tech hin mit seinen 688mm Tiefe.



[v3nom]

Was srpicht gegen Chenbro? Hab das RM23612 und bin mega zufrieden.



[Uhrzeit]

Meinst du jetzt ihn oder mich?



[mardsis]

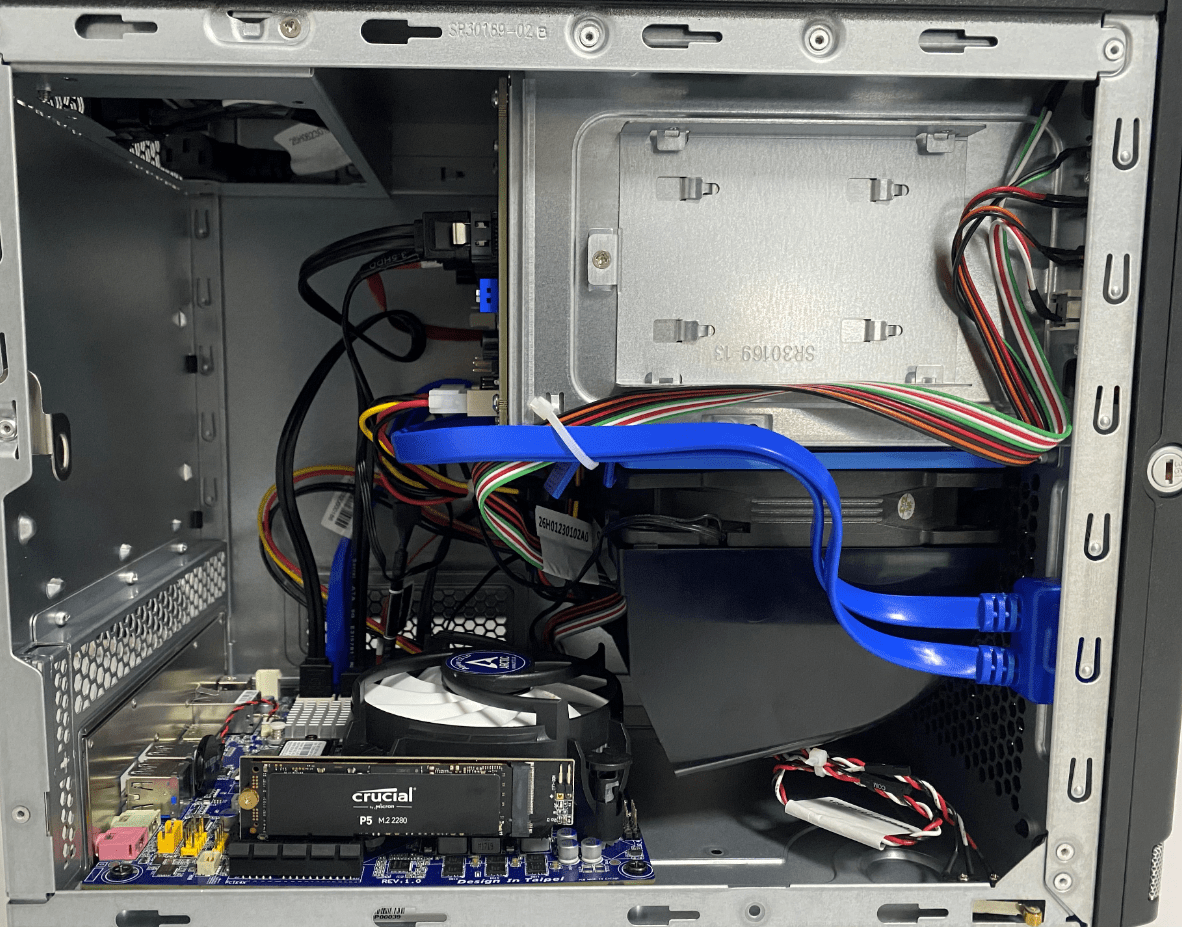

Ursprünglich hatte ich meinen primären Homeserver in einem Chenbro ES34069 verbaut, in dem Gehäuse gab es aber enormen Hitzestau, weswegen ich mir jetzt ein SR301 Plus zugelegt habe. Ein tolles Gehäuse für einen kleinen Server.

Hardware:
Intel Core i7 6700 mit einem kleinen Arctic Kühler, ersetze ich irgendwann vllt. noch
Gigabyte Semi-Industrial Motherboard MDQ17AI
32GB DDR4 2400MHz, Crucial

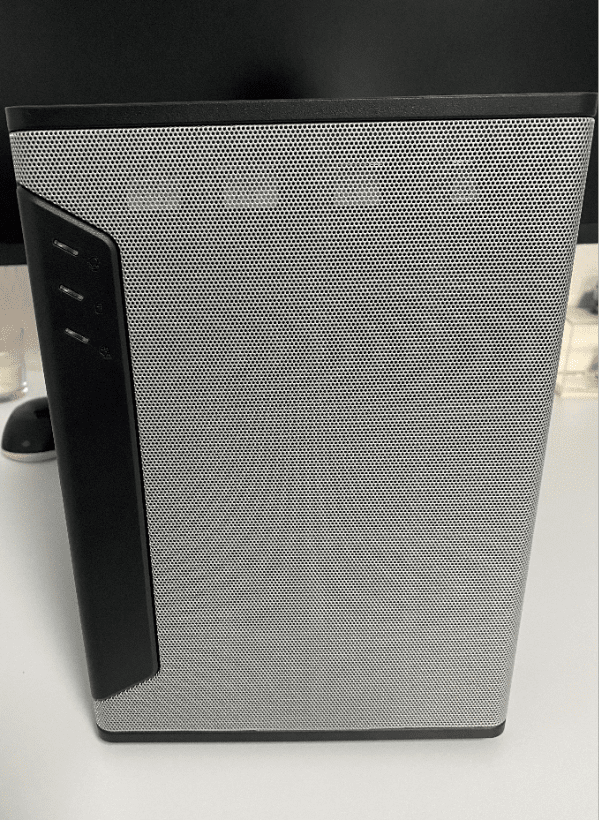

Chenbro SR301 Plus
120W FSP NB-Slim
5 Gigabit QNAP-USB-Adapter
Windows Server 2019 Datacenter

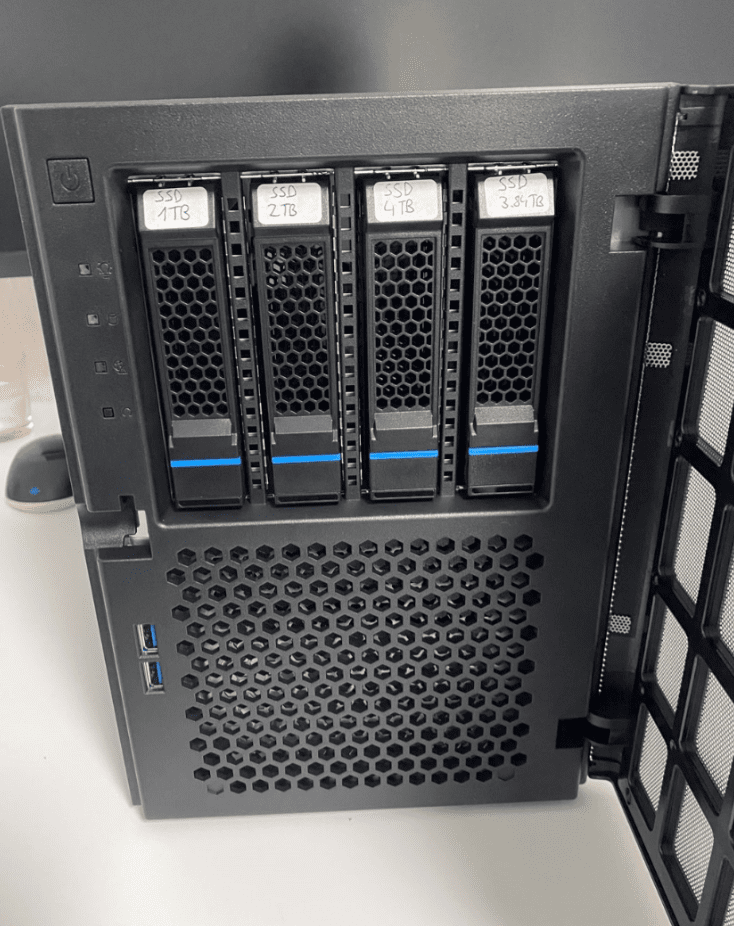

Im Moment ist in dem Gerät ein Mischmasch aus diversen SSDs verbaut, ich hoffe das ich das in Zukunft etwas sauberer hinbekomme, aber vorerst läuft damit alles. Der Umstieg nur auf SSDs war wirklich die beste Entscheidung die ich getroffen habe. War nicht ganz günstig, aber ist super schnell, kühl und leise.

Storage:
1x Samsung PM981 512GB (NVMe)
1x Crucial P5 2TB (NVMe)
1x Samsung 860 EVO 1TB
1x Micron 1300 2TB
1x Kingston DC450R 3.84TB
1x Samsung SSD 860 EVO 4TB

Auf der Maschine habe ich einen Plexserver, ein Mediawiki, einen Ubooquity-Server, Unifi-Controller, einen Webserver zum testen und eine Windows 10-VM. Ich plane auf jeden Fall noch mit einem Domänencontroller und ggf. PiHole. Im Idle komme ich auf 20-21W.



[Uhrzeit]

Apropso. Nach dem Umbau werde ich nächsten Monat wohl ein Intel SC5650DP über haben, falls da wer Bock drauf hätte (dann).

Service Guide für Intel® Servergehäuse SC5650

Für Systemtechniker geschrieben, die für die Fehlerbehebung, Aktualisierung und Reparatur verantwortlich sind.

www.intel.de



[Weltherrscher]

Edit: epyc3101 - Test kommt demnächst, aktuell hat ein Freund die Kiste..

Mein 3151 kommt wohl schon morgen oder am Montag.
Soll ich zum Vergleich mal irgendwelche Tests baremetal laufen lassen (Hab allerdings nur vier 8 GB RDIMMs)?
Linux, Windoofs?



[Green7]

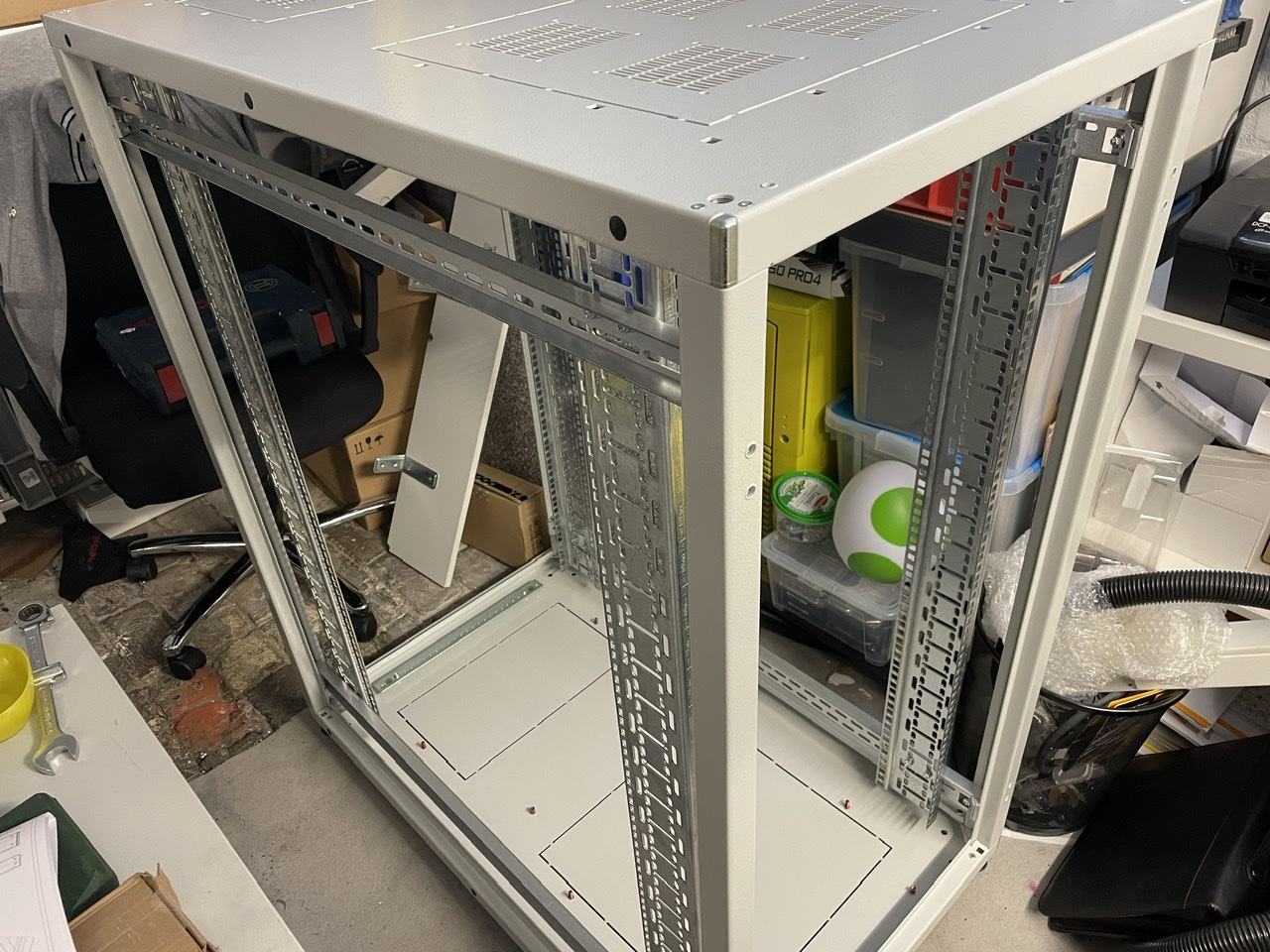

Heute kam mein neues 24HE Open Frame Rack von Zpas.

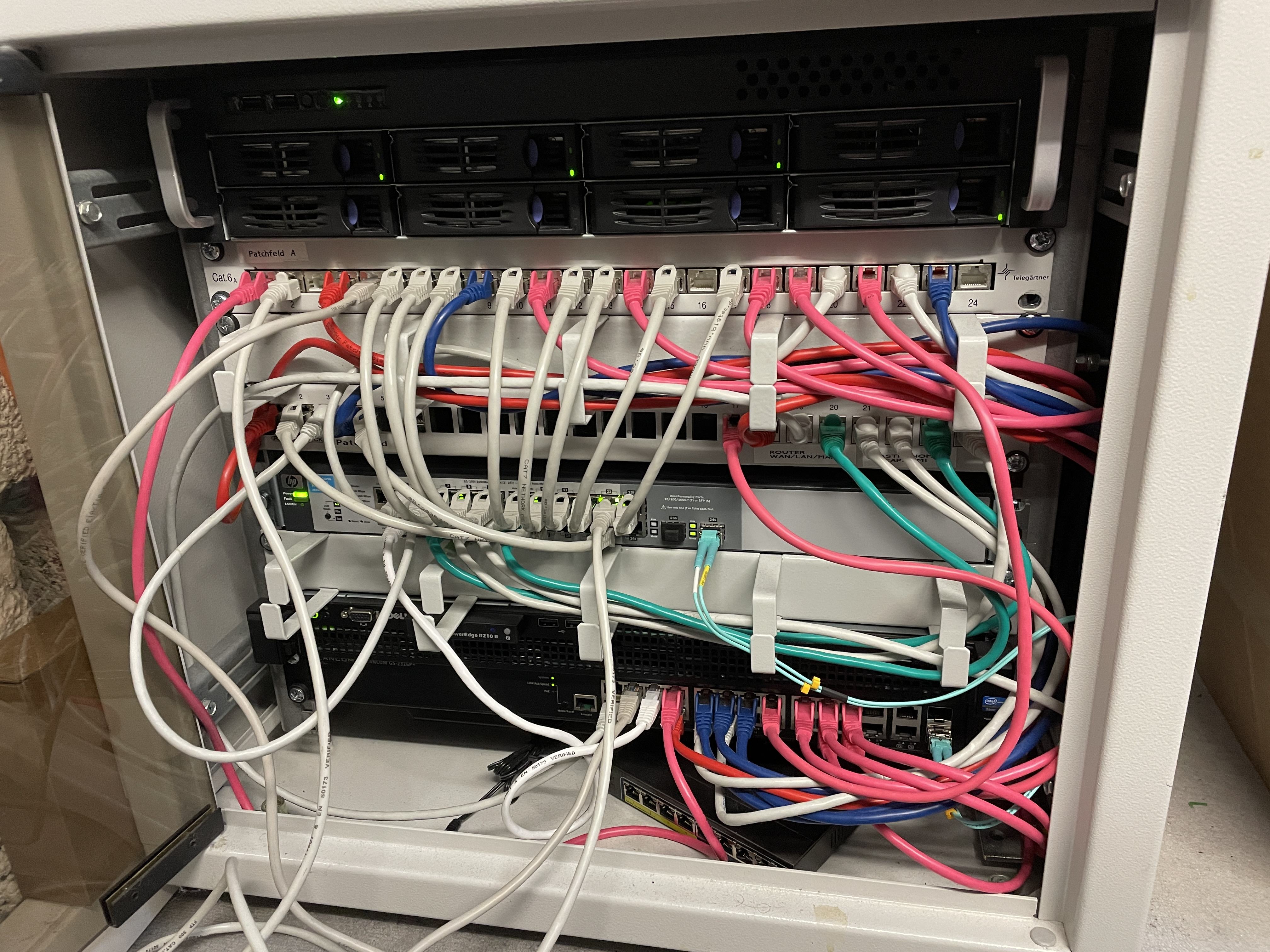

wird meinen alten 10 HE Schrank ersetzen der voll ist.
Weitere Bilder folgen xD



[Uhrzeit]

Was ist das jetzt für 8bay ganz oben?



[Green7]

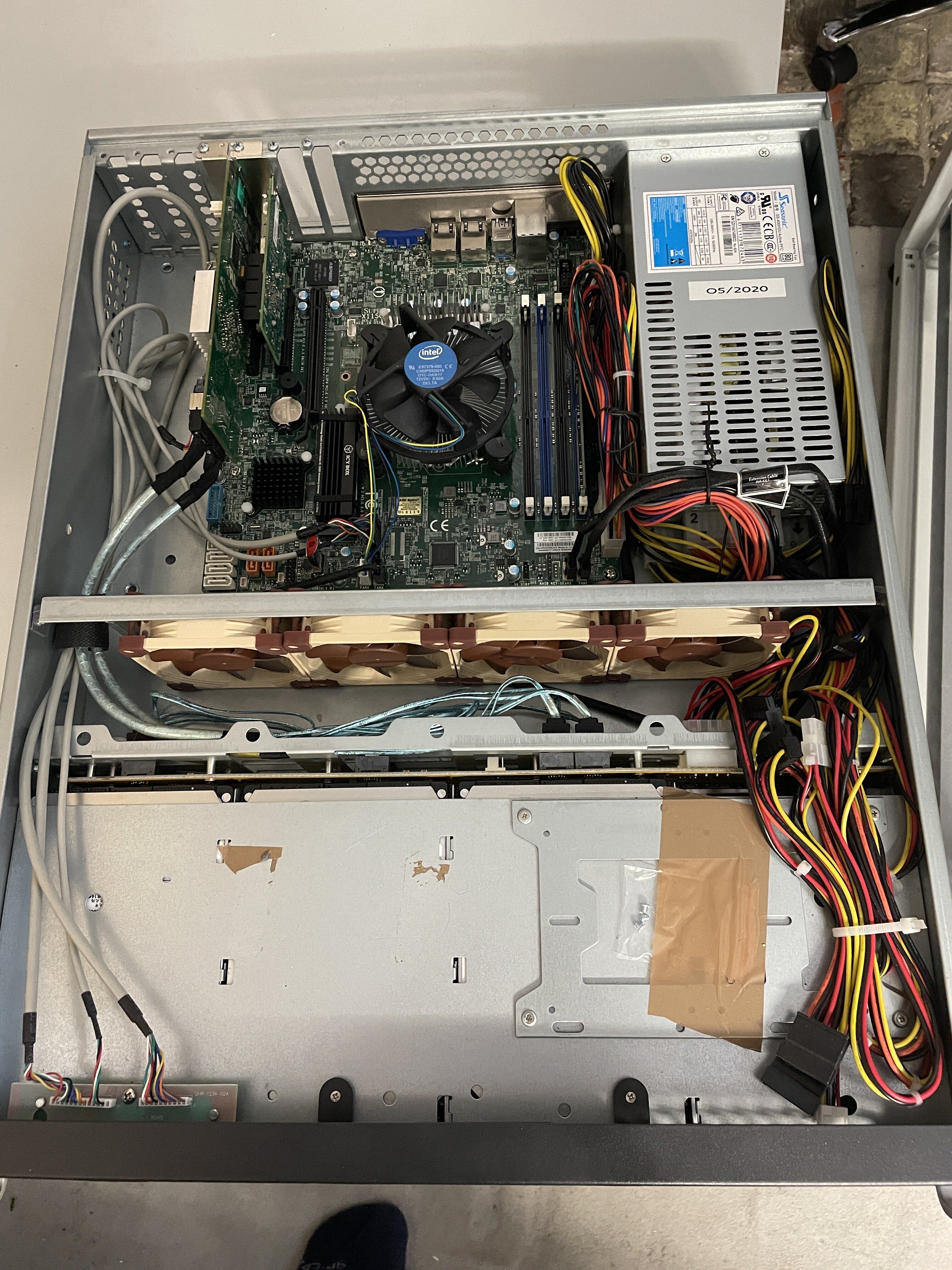

Mein Unraid Server:
Gehäuse , Supermicro X11SCL-F0 , Core i3 9100F , 16 GB ECC UDIMM , Dell Perc H310 @ SAS2008 Bios , 3x WD White 8 TB ,1x Thoshiba 1TB für die Blue Iris Videos, 1x Crucial P1 1 TB als Cache , Mellanox Cx3
Unraid , div Docker , 1x Windows 10 VM für Blue Iris



[Uhrzeit]

@Green7
1. wischen der Backplane in den Lüftern, ist da überhaupt noch Platz für die SAS-Stecker/Kaberl?
2. Was gibts so insgesamt über das Gehäuse zu sagen? Welcher Kühler ist auf der CPU? Was für einen Höhe würde maximal gehen?

Was mich grad noch nervt ist das große Rennen hier zwischen diesem Fantec und dem Inter-Tech 2408.



[v3nom]

SFF-8087 geht meistens zur Seite weg, das passt.



[Green7]

@Uhrzeit
Ich stell morgen Bilder vom inneren ein wenn ich den Server in das neue Rack umbaue. Aktuell kann ich den nicht runterfahren

Ich habe aber zuerst 6 Sata Kabel mit Kabelbindern an der Backplane befestigt gehabt das ging ohne probleme und jetzt 2 SFF Kabel die an der Dell nach hinten wegg gehen.
Als CPU Kühler habe ich den Intel Boxed der passt und ansonsten gäbe es 2 Noctua Kühler die passen würden , höhe waren glaube ich so 9 cm maximal.
Als Lüfter habe ich 4 Noctuia 80 mm Lüfter die über das Mainbaord gesteuert werden. Funktioniert sehr gut.

Ansonsten , das Gehäuse ist Ok , habe es gebraucht gekauft was ein fehler war weil einige der Schrauben fehlten (die leider nicht genormt sind) Was im endefekt nerfig ist ist dass du durch 2 HE ja Low Profile Karten Benötigst -.-. Das mache ich nie wieder. Sonst ist das Gehäuse gut. Die passenden Schinen sind scheiße (total billig verarbeitet)



[Uhrzeit]

Gut... Ich hab selbsgemachte Böden. Schienen brauch ich nicht, weil ich den 15HE Rack (SBJ) umgebaut habe und nun an der Rückwand einen Griff und "Rändelknubbel"habe. Da auf Rollen, ist das also in 15s ein half-open-rack Welche Noctua sollen da passen?
Freie Höhe dürfte so um die 80mm sein oder?



[Green7]

Die aus der NH-L9 Serie



[Weltherrscher]

Wenn du genug Luftstrom hast, kann ich die passiven 2HE-Dynatrons mit Kupferplatte und Heatpipes empfehlen.
Kühlen mein NAS und den Backup-ESXi im X-Case zuverlässig. =)



[underclocker2k4]

So kühlt man solche Server idR immer.
In meinen Cases ist auch kein aktiver Kühler drin.
Dafür sind die dann auch nicht ganz so silent, wie es evtl. ginge.
Idealer Weise leitet man den Luftstrom noch durch einen shroud.



[Uhrzeit]

Einen e3-1265Lv2 wird man wohl noch in den Griff bekommen... Ihr meint den K-618? Passt der auf ein Board in einem 2HE? Machte mir schon gestern paar Gedanken (Höhe).
Wenn der garantiert passt, hatte ich auch vor da irgendeinen lahmen 60er dranzubasteln. Seitlich-schräg NB der mit 1600 läuft wäre auch bestens bereits.

Ich kann bei dem K-618 aber auch keine brauchbaren Docs finden, ob der nicht an Kondensatoren kommt auf meinem Board Top-Lüfter will ich eigentlioch nicht, da er von der einen Seite dann gegen die Luft der Backplane-Lüftern blässt (wie der Noctua).



[Green7]

@Uhrzeit



[oNyX`]

Kommt mir bekannt vor das Board

Ich wuerd bzw nen 80er Fan Links von SAS Ctrl hinpacken (mit Kabelbindern an der Slotblende)
