Bei 150 Euro ca. gehts los mit Mainboards mit entsprechendem Chipsatz wo ECC möglich ist. Eigentlich sollte das Standard in jedem System sein, ich würde nirgendwo darauf verzichten.
[Sammelthread] HomeServer Vorstellung - Bilder + Kommentare
- Ersteller underclocker2k4
- Erstellt am
Unter 500mm
Danke für die Vorschläge, Chenbro hat mit 8 Plätzen leider zu wenig für mich. Kennt noch jemand was? Zur Not auch ohne Backplane wobei das bei der Anzahl an Platten dann eine frickelige Sache ist wenn eine gewechselt werden muss
Digi-Quick
Urgestein
- Mitglied seit
- 02.09.2009
- Beiträge
- 7.082
unter 500 mm und mehr als 8 HDDs wird schwierig bis unmöglich!
550mm / 15 HDDs
Pc Cases UK X-Case Easystore 15 4u rackmount Chassis Pc Computer Cases
520mm / 12 HDDs (2x direkt +2x5 via zusätzlicher 5in3 Backplane)
Pc Cases UK X-Case D-416 4U Compact Stylish Rackmount Chassis- Pc Computer Cases
500 mm / 13 HDDs (10x direkt +3 via zusätzlicher 3in2 Backplane)
Pc Cases UK X-Case RM 400/10 V4 500mm 4u ATX Rackmount - 10 Internal HDD Rails Included by X-Casefor £69.99 Pc Computer Cases
550mm / 15 HDDs
Pc Cases UK X-Case Easystore 15 4u rackmount Chassis Pc Computer Cases
520mm / 12 HDDs (2x direkt +2x5 via zusätzlicher 5in3 Backplane)
Pc Cases UK X-Case D-416 4U Compact Stylish Rackmount Chassis- Pc Computer Cases
500 mm / 13 HDDs (10x direkt +3 via zusätzlicher 3in2 Backplane)
Pc Cases UK X-Case RM 400/10 V4 500mm 4u ATX Rackmount - 10 Internal HDD Rails Included by X-Casefor £69.99 Pc Computer Cases
A
ArcherV
Guest
Hallo,
das ist seit Ende 2011 mein Datenbunker:
1x Lian Li PC-V354B
1x Intel Core i3-2105
1x Scythe Big Shuriken 2 SCBSK-2000
1x Gigabyte GA-Z68MA-D2H-B3
1x Corsair D3 8 GB 1333-999 XMS (2x 4GB)
1x be quiet Straight Power E8 450W
1x 3ware 9650SE-2LP
2x Hitachi 1TB HUA722010CLA330 A7K2000 SA2 (Raid 1)
1x Intel X25-V G2 Postville 40GB
das ist seit Ende 2011 mein Datenbunker:
1x Lian Li PC-V354B
1x Intel Core i3-2105
1x Scythe Big Shuriken 2 SCBSK-2000
1x Gigabyte GA-Z68MA-D2H-B3
1x Corsair D3 8 GB 1333-999 XMS (2x 4GB)
1x be quiet Straight Power E8 450W
1x 3ware 9650SE-2LP
2x Hitachi 1TB HUA722010CLA330 A7K2000 SA2 (Raid 1)
1x Intel X25-V G2 Postville 40GB
Zuletzt bearbeitet:
McTNT
Enthusiast
- Mitglied seit
- 17.12.2002
- Beiträge
- 2.921
P4LL3R
Legende
Ich hab das Gefühl, dass der Thread irgendwie untergeht.

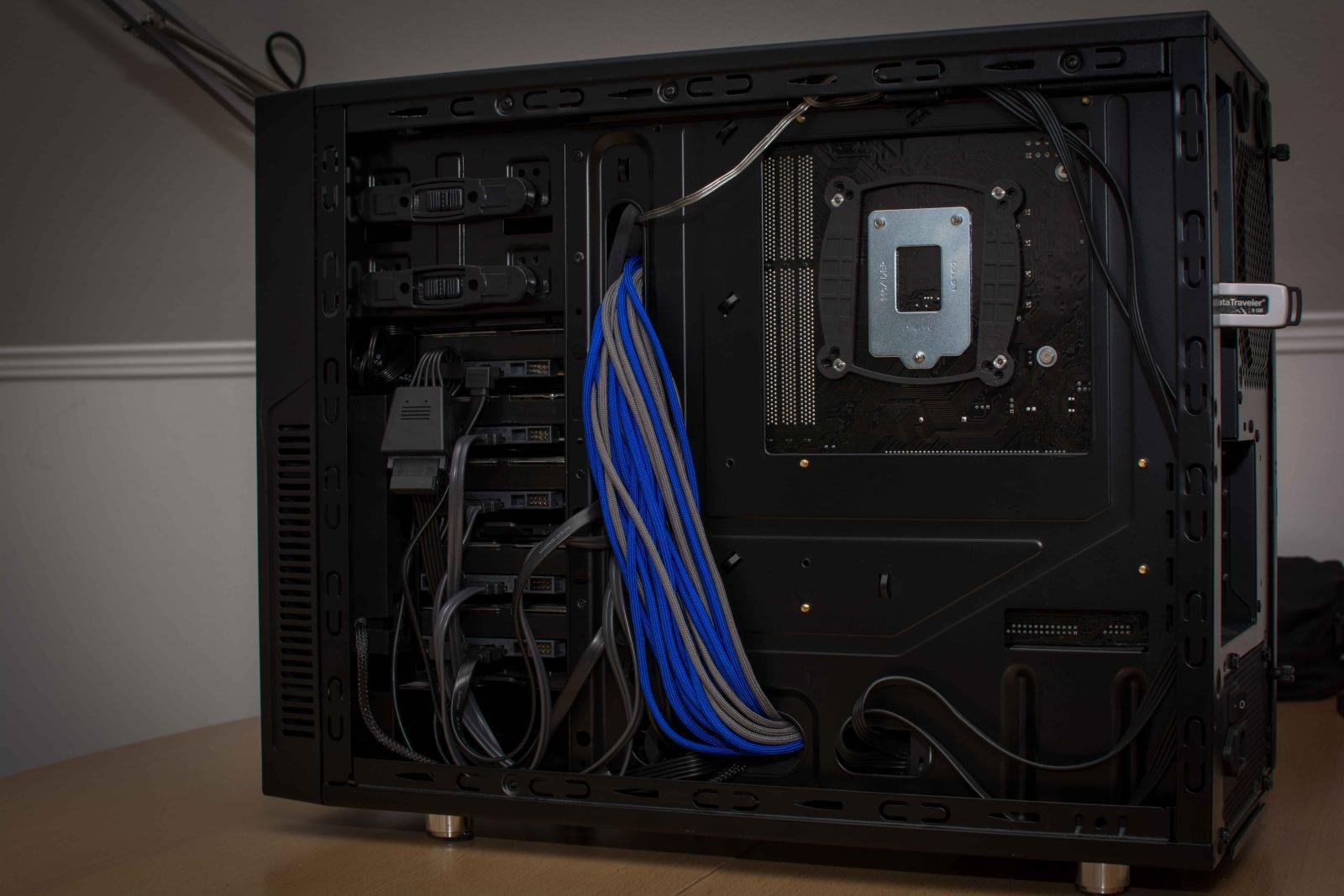

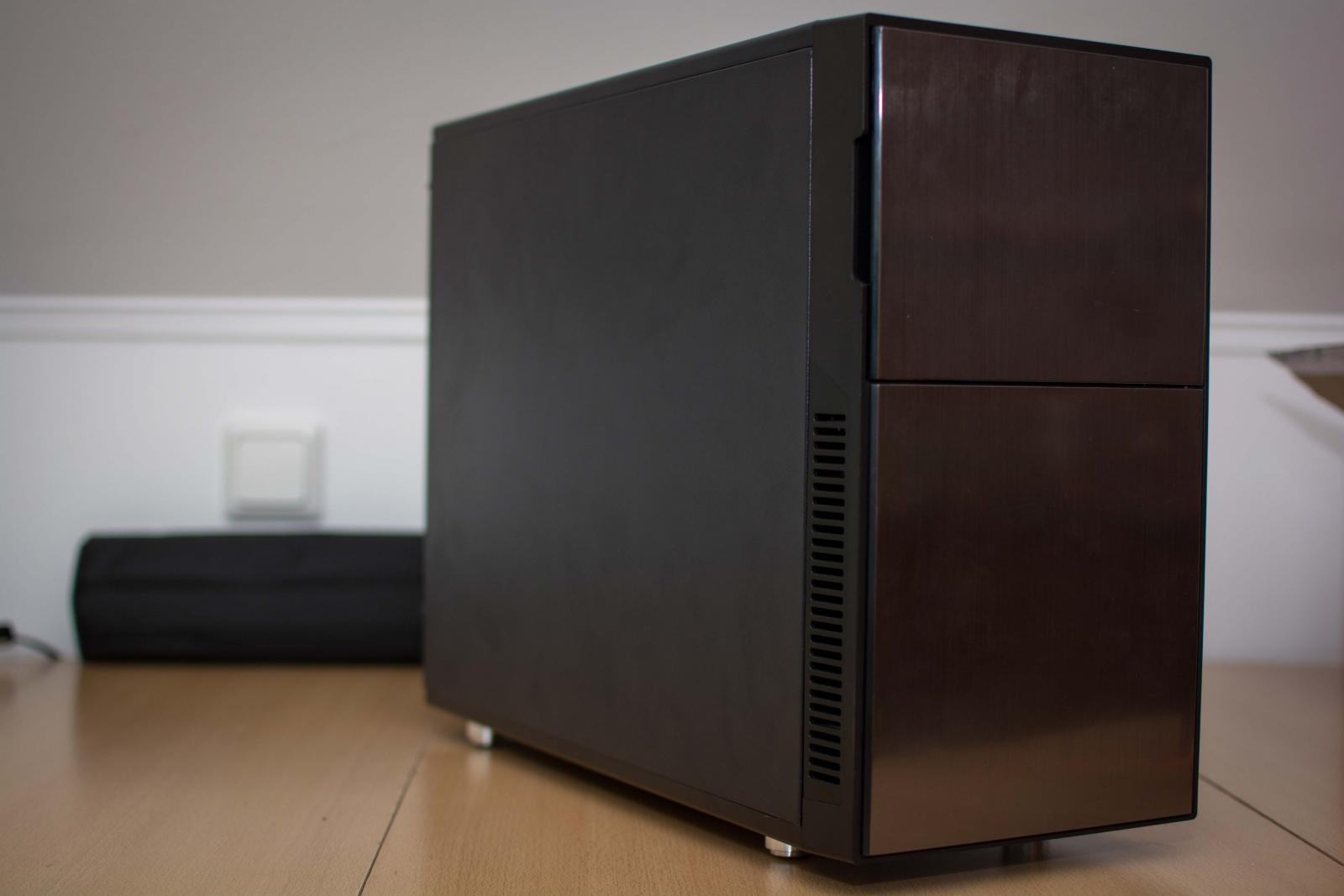

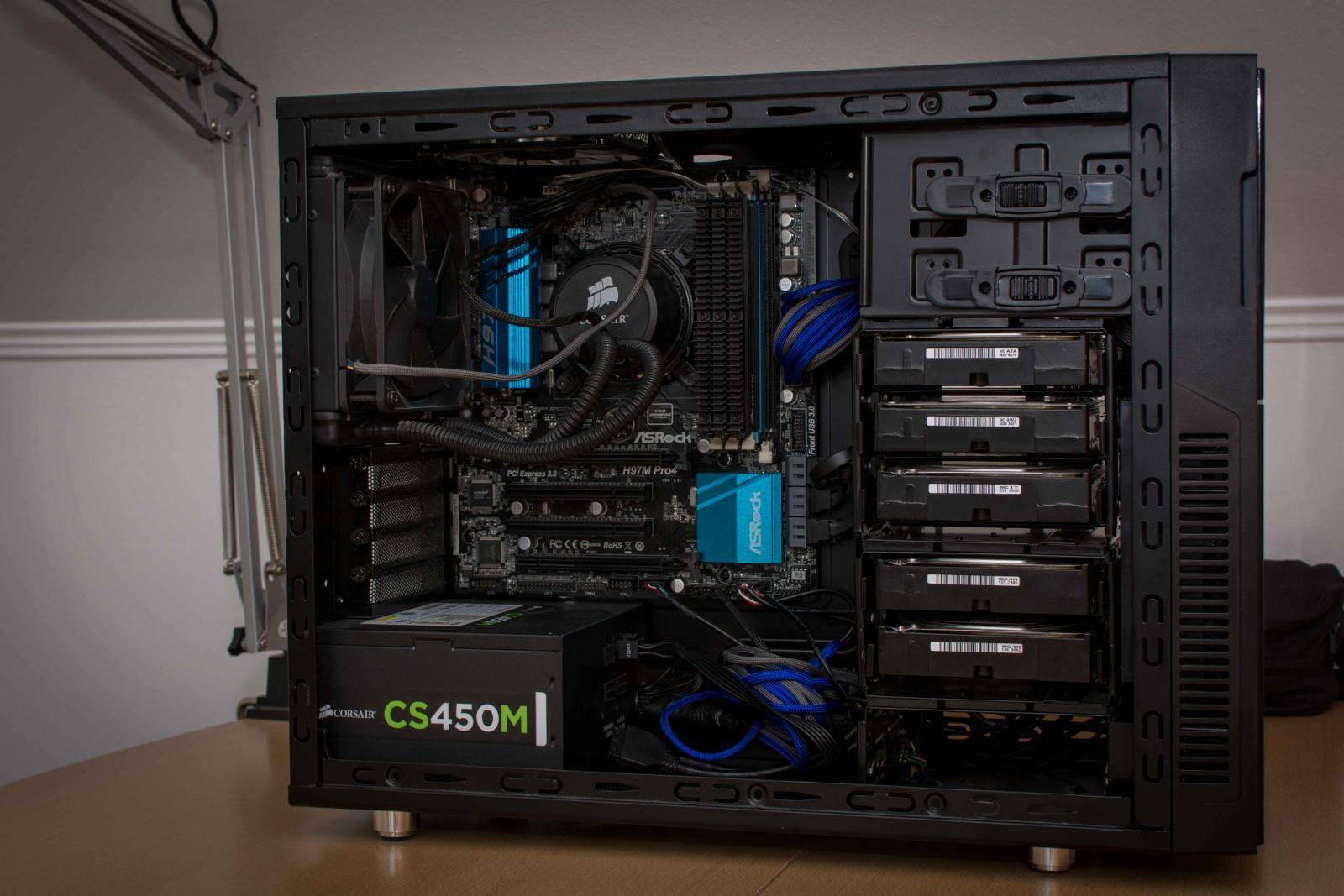

Wieder einmal ein Update von meinem Homeserver.
Hardware:
Intel G3240
Corsair H50
ASRock H97M Pro4
12GB DDR3 RAM
Nanoxia Deep Silence 4 anthrazit, schallgedämmt
Corsair CS450M
4x3TB, 1x2TB
Die 256GB SSD ist wieder rausgeflogen, da ich jetzt auf XPenology mit DSM umgestiegen bin und das mit einem USB-Stick gestartet wird. Außerdem hab ich heute einen zusätzlichen Lüfter oben eingebaut, weil die HDDs in den letzten Tagen immer recht warm wurden. Den Staubfilter beim Frontlüfter hab ich auch einmal geputzt, da war ja fast 1cm Staub drauf
Und jetzt hab ich endlich ein RAID! Das war eigentlich der Hauptgrund für den Umstieg auf DSM, denn ich wollte das SHR (Synology Hybrid RAID) haben, mit dem man unterschiedliche HDDs verwenden kann.
Der Stromverbrauch liegt bei so ca. 40W
Und ja, die Kabel sind gesleeved (mir wars im Winter langweilig ^^)
Die 2TB und der leere Schacht werden vielleicht auch einmal mit 3TB ausgebaut, aber derzeit reicht mir der Speicherplatz.
Wieder einmal ein Update von meinem Homeserver.
Hardware:
Intel G3240
Corsair H50
ASRock H97M Pro4
12GB DDR3 RAM
Nanoxia Deep Silence 4 anthrazit, schallgedämmt
Corsair CS450M
4x3TB, 1x2TB
Die 256GB SSD ist wieder rausgeflogen, da ich jetzt auf XPenology mit DSM umgestiegen bin und das mit einem USB-Stick gestartet wird. Außerdem hab ich heute einen zusätzlichen Lüfter oben eingebaut, weil die HDDs in den letzten Tagen immer recht warm wurden. Den Staubfilter beim Frontlüfter hab ich auch einmal geputzt, da war ja fast 1cm Staub drauf
Und jetzt hab ich endlich ein RAID! Das war eigentlich der Hauptgrund für den Umstieg auf DSM, denn ich wollte das SHR (Synology Hybrid RAID) haben, mit dem man unterschiedliche HDDs verwenden kann.
Der Stromverbrauch liegt bei so ca. 40W
Und ja, die Kabel sind gesleeved (mir wars im Winter langweilig ^^)
Die 2TB und der leere Schacht werden vielleicht auch einmal mit 3TB ausgebaut, aber derzeit reicht mir der Speicherplatz.
firephoenix28
Enthusiast

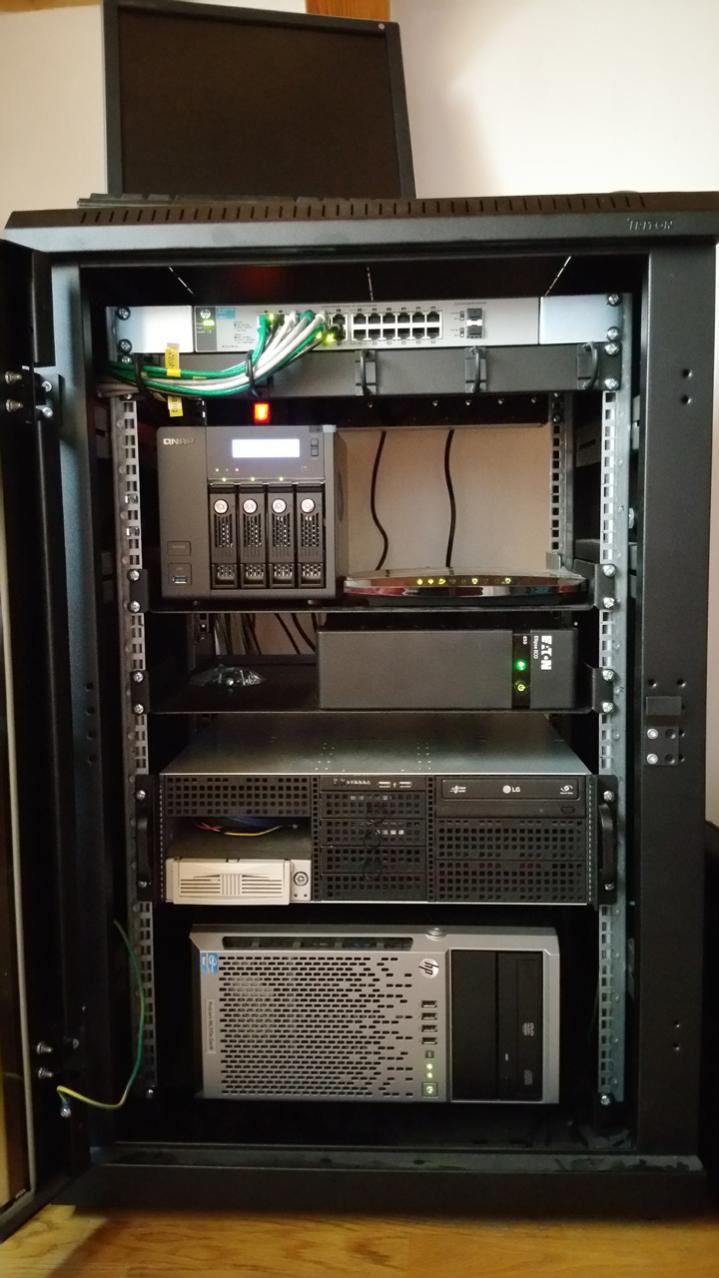

@Sporck: sieht für mich nach 18HE aus
G
Gelöschtes Mitglied 191350
Guest
ist ein 18er ... da gibts die kleinen Einbuchtungen an der Seite... alle 3 Lücken für die Käfigmuttern...
Hier mal noch zu meinem ...
1x Norco RPC-4220
1x Supermicro X9CM-F
1x Intel Xeon E3-1220L
1x 60GB Corsair SSD
2x 4GB Kingston RAM
1x Adaptec 51645 inkl. BBU
16x 3TB Seagate RAID6 (TrueCrypt verschlüsselt)
1x 3TB Seagte (Backup der wichtigsten Daten)
2x 500GB RAID1 - tempdaten
1x 650w beQuiet
Windows Server 2012 Standard
Hyper-V VM1 - DSM
Hyper-V VM2 - FreeNAS für TimeCapsule
Stromverbrauch Idle 95w - inkl. RAID6 ca. 200w
Hier mal noch zu meinem ...
1x Norco RPC-4220
1x Supermicro X9CM-F
1x Intel Xeon E3-1220L
1x 60GB Corsair SSD
2x 4GB Kingston RAM
1x Adaptec 51645 inkl. BBU
16x 3TB Seagate RAID6 (TrueCrypt verschlüsselt)
1x 3TB Seagte (Backup der wichtigsten Daten)
2x 500GB RAID1 - tempdaten
1x 650w beQuiet
Windows Server 2012 Standard
Hyper-V VM1 - DSM
Hyper-V VM2 - FreeNAS für TimeCapsule
Stromverbrauch Idle 95w - inkl. RAID6 ca. 200w
mtbriderlm
Enthusiast
- Mitglied seit
- 12.12.2008
- Beiträge
- 1.493

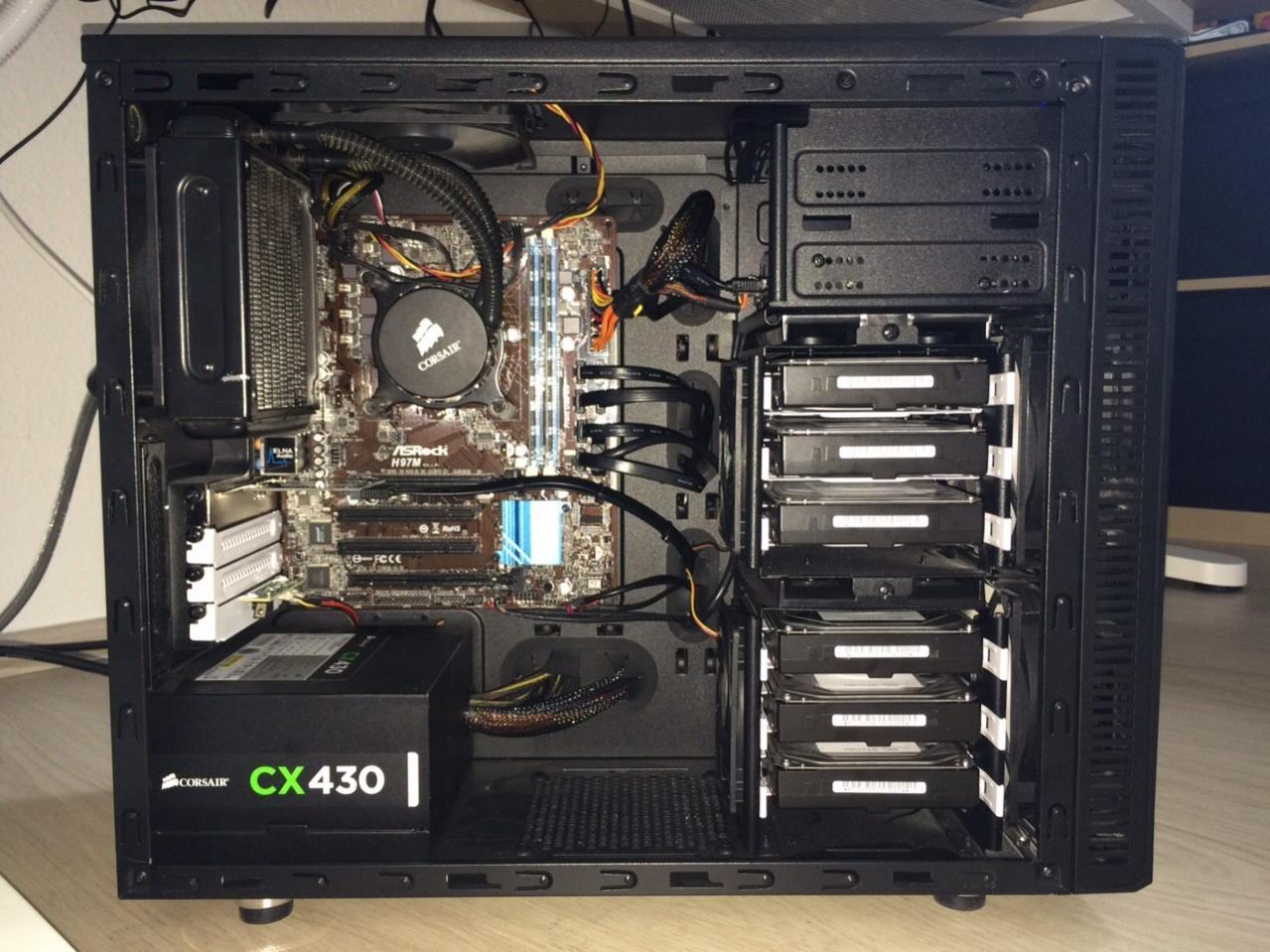

Hier mein kleiner Server:
Core i3 + Corsair Wasserkühlung
2x4GB RAM
ASRock H97M
SATA Controller
1x 500GB Toshiba OEM Systemplatte
6x 4TB Toshiba OEM Festplatten im Raid 5
Windows 8.1
Core i3 + Corsair Wasserkühlung
2x4GB RAM
ASRock H97M
SATA Controller
1x 500GB Toshiba OEM Systemplatte
6x 4TB Toshiba OEM Festplatten im Raid 5
Windows 8.1
P4LL3R
Legende
Schaut fast aus wie meiner
mtbriderlm
Enthusiast
- Mitglied seit
- 12.12.2008
- Beiträge
- 1.493
plueschbox
Experte
- Mitglied seit
- 19.08.2015
- Beiträge
- 6

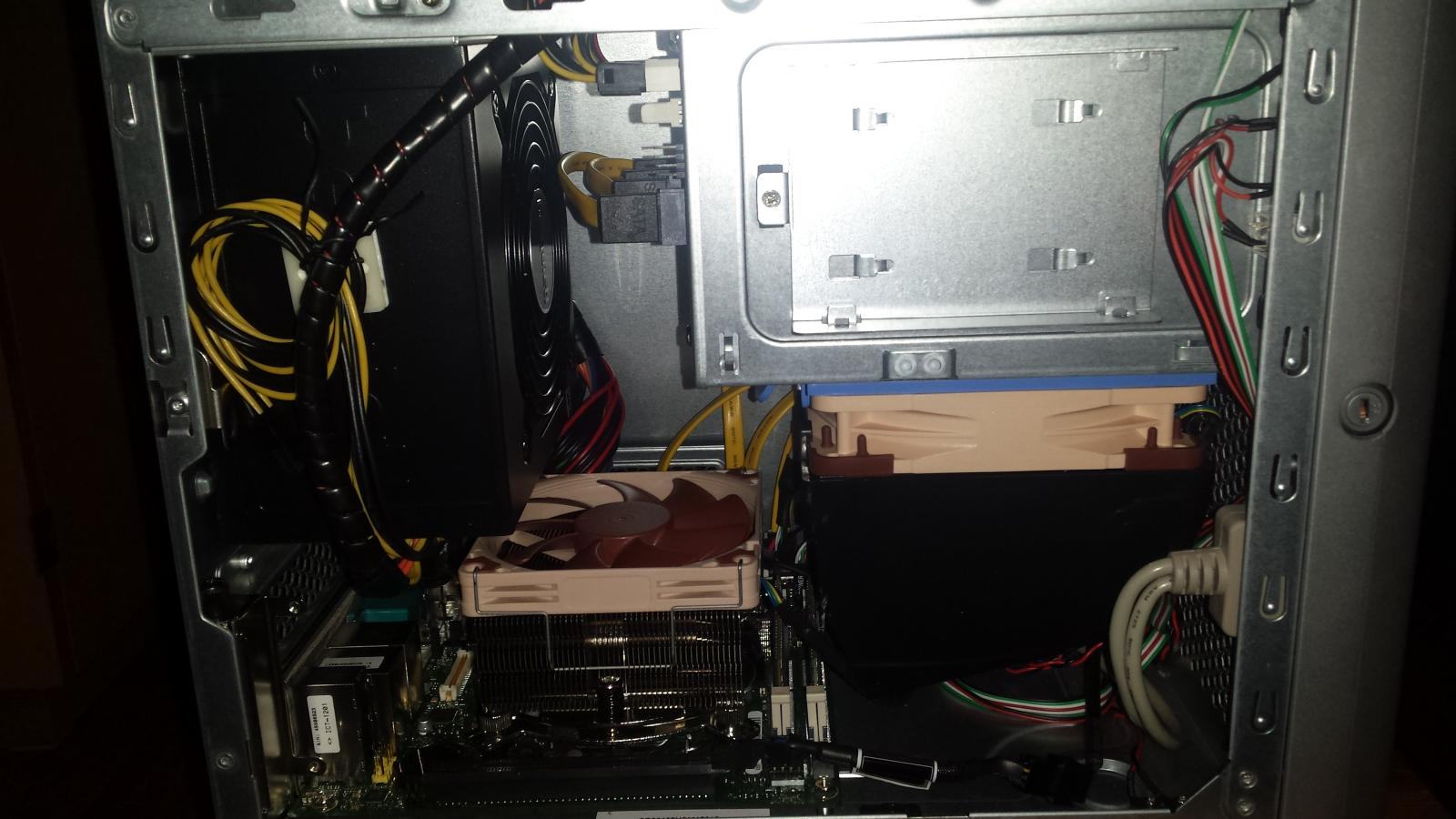

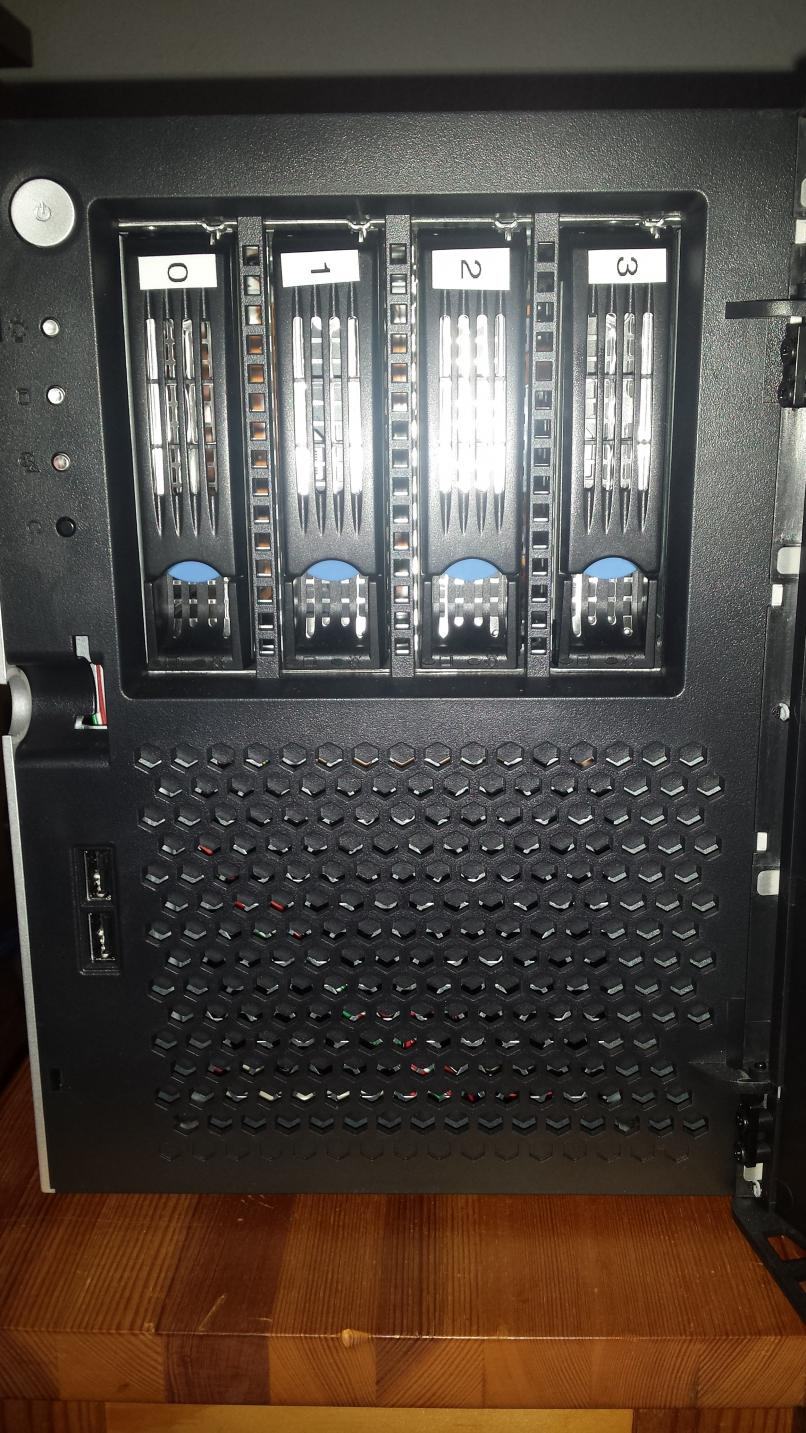

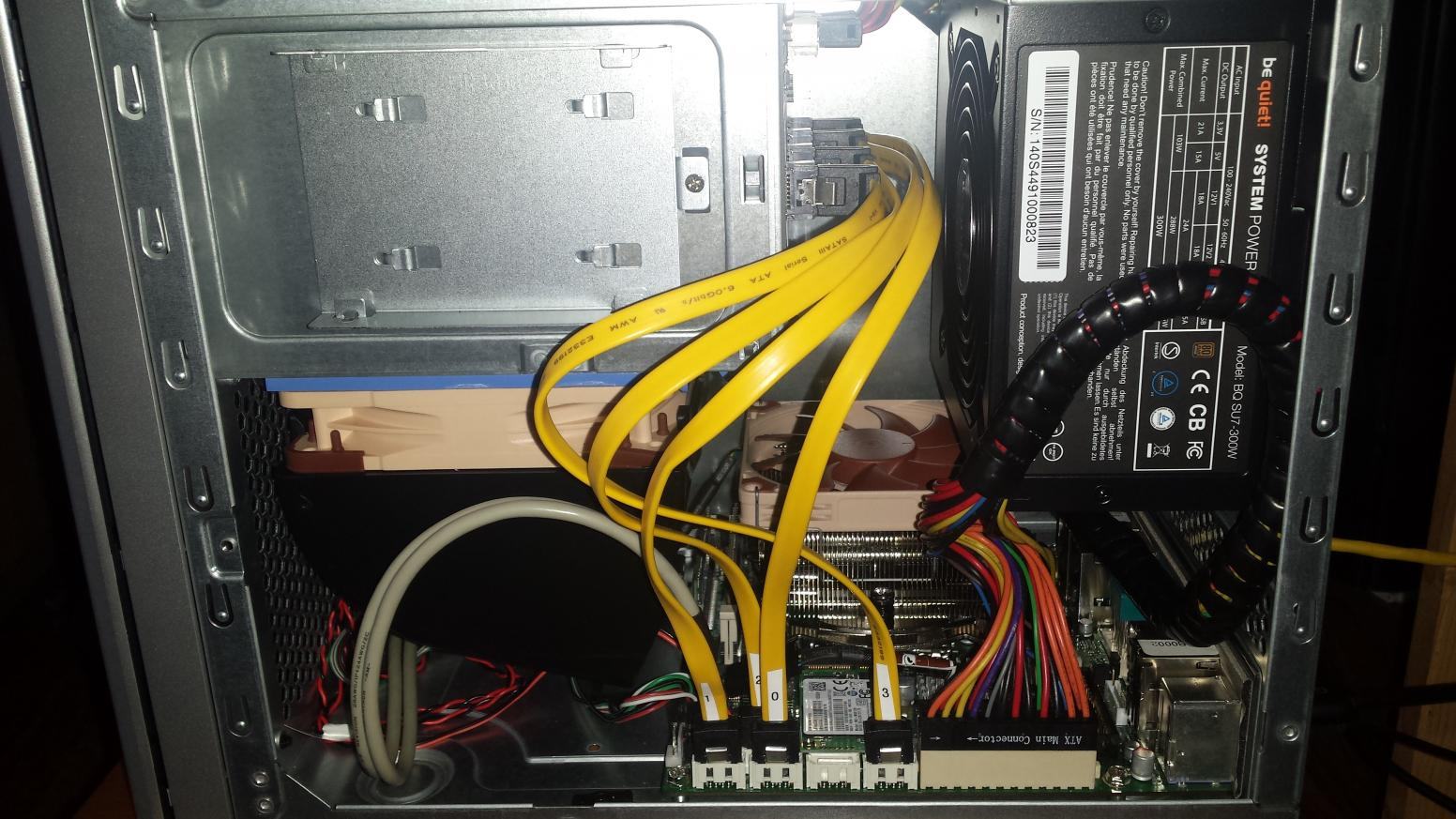

Nach langer Zeit des nur lesens, hier mein kleiner "Server"
Das Gehäuse ist von Terra (gebraucht).
Das Mainboard ist ein Fujitsu D3243-S
CPU ein I3-4170
Ram 2x 4GB
Netzteil Be quiet! BN140
CPU Kühler Noctua NH-L9x65
Festplatten sind 2x1TB und eine 750GB werden in absehbarer Zeit durch ein Raid 5 mit 3x4TB WD Red ersetzt.
Das Betriebssystem ist auf einer Samsung SSD 120GB (mSATA)
Das Gehäuse ist von Terra (gebraucht).
Das Mainboard ist ein Fujitsu D3243-S
CPU ein I3-4170
Ram 2x 4GB
Netzteil Be quiet! BN140
CPU Kühler Noctua NH-L9x65
Festplatten sind 2x1TB und eine 750GB werden in absehbarer Zeit durch ein Raid 5 mit 3x4TB WD Red ersetzt.
Das Betriebssystem ist auf einer Samsung SSD 120GB (mSATA)
Zuletzt bearbeitet:
G
Gelöschtes Mitglied 201764
Guest
Schaut gut aus!
Was lässt du darauf laufen?
Was lässt du darauf laufen?
plueschbox
Experte
- Mitglied seit
- 19.08.2015
- Beiträge
- 6
Bisher nur Win7
für mehr muss ich mich ersmal weiter einarbeiten
für mehr muss ich mich ersmal weiter einarbeiten
G
Gelöschtes Mitglied 201764
Guest
reicht doch erst einmal. Dann Willkommen und viel Spaß
plueschbox
Experte
- Mitglied seit
- 19.08.2015
- Beiträge
- 6
THX
Ghroul
Enthusiast
Meinst du hier das FrontRange DSM?
Wenn ja, gibt es das in einer aktuellen Version (7.x) auch als "Testversion"?
LichtiF
Enthusiast
Neee denke er meint Xpenology = Synology DSM
Ghroul
Enthusiast
Weil er auch von Softwarepacketierung sprach, desshalb kam ich drauf.
Würd mich dennoch sehr interessieren, obs von der FrontRange DSM (Heat) ne Testversion gibt.
Würd mich dennoch sehr interessieren, obs von der FrontRange DSM (Heat) ne Testversion gibt.
Swp2000
Enthusiast
Super guter TP-Link ADSL Router
Wie tief ist dein Schrank?
McTNT
Enthusiast
- Mitglied seit
- 17.12.2002
- Beiträge
- 2.921
60cm
Trambahner
Urgestein

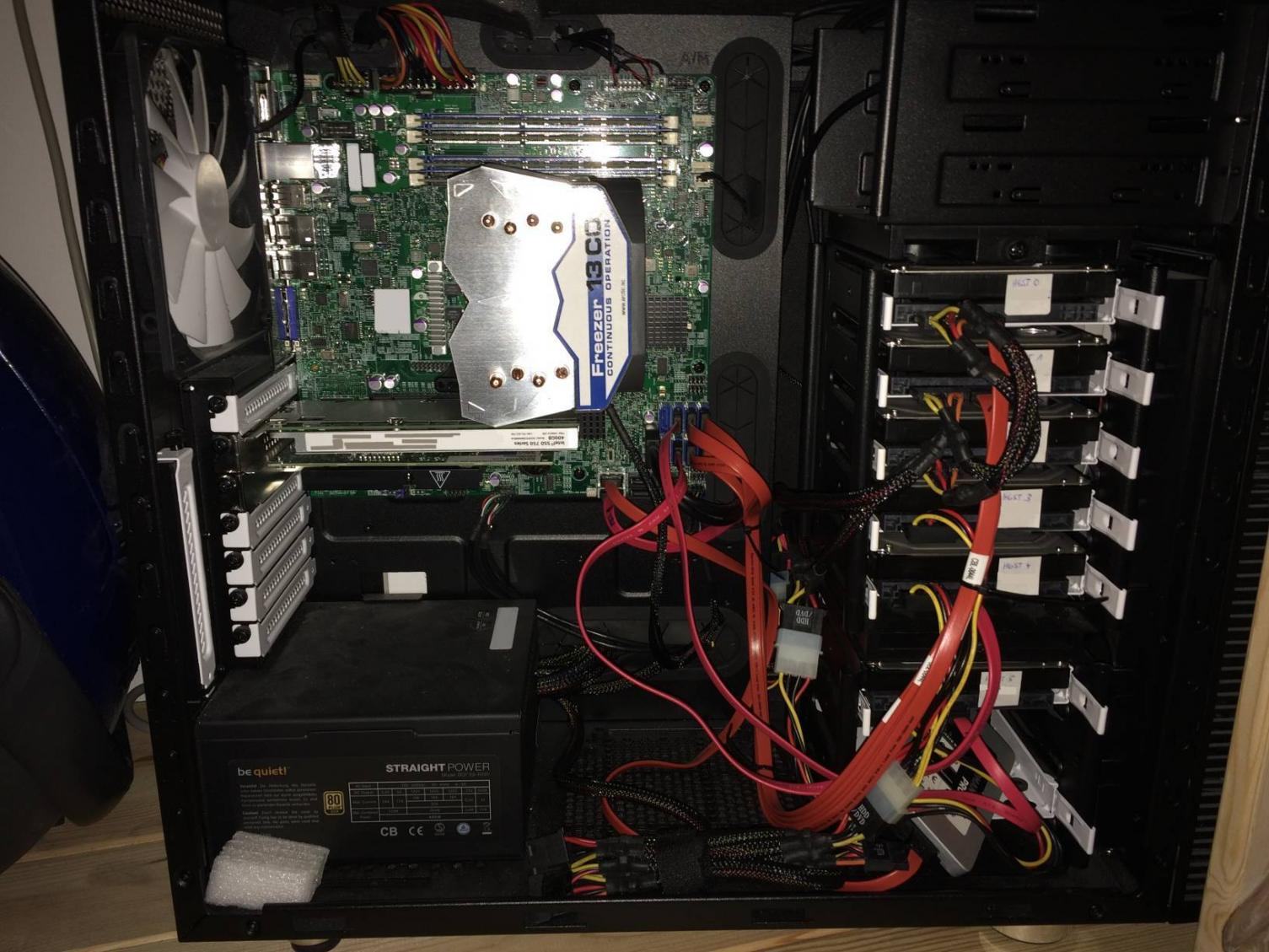

Jetzt muss ich mein Maschinchen auch mal vorstellen:
Supermicro X10SL7-F
Intel Xeon E3-1275v3 mit Arctic Freezer 13 Pro
32GB Ram (4*8GB 1,35v DDR3 ECC)
onboard LSI 2308 auf IT mode geflasht, durchgereicht an Nas4free-VM
1*NIC Intel X540
Gehäuse Fractal Define R4, (Stock Lüfter vorne+hinten, auf 7V)
NT BeQuiet! E9 400W
OS ESXI 5.5 U2 (via USB Boot)
6*HGST Deskstar NAS 6TB @ LSI-Controller, RAIDZ2 (via NFS auch innerhalb der Kiste als ESXI-Datastore genutzt)
1*SSD Intel 750 400GB ESXI Datastore, teilw. genutzt für ZFS-ZIL, L2Arc und Datenbank-Tablespaces (erreicht trotz VMDK-Layer 90-95% der Geschwindigkeit)
1*SSD Corsair Performance Pro 256GB ESXI Datastore für VMs
1*SSD Intel Pro 1500 180GB, ESXI Datastore für Schnellzugriff auf OS-ISOs und Images (liegen auch nochmal am Raidz2) (Hinter dem Motherboard-Tray)
Die Plattenkäfige sind entgegen dem Standard R4-Gehäuse auf Gummipuffern montiert, damit die Platten besser entkoppelt sind. Die einfachen Gummiringe in den R4-HDD-Schlitten reichen dazu nicht.
Supermicro X10SL7-F
Intel Xeon E3-1275v3 mit Arctic Freezer 13 Pro
32GB Ram (4*8GB 1,35v DDR3 ECC)
onboard LSI 2308 auf IT mode geflasht, durchgereicht an Nas4free-VM
1*NIC Intel X540
Gehäuse Fractal Define R4, (Stock Lüfter vorne+hinten, auf 7V)
NT BeQuiet! E9 400W
OS ESXI 5.5 U2 (via USB Boot)
6*HGST Deskstar NAS 6TB @ LSI-Controller, RAIDZ2 (via NFS auch innerhalb der Kiste als ESXI-Datastore genutzt)
1*SSD Intel 750 400GB ESXI Datastore, teilw. genutzt für ZFS-ZIL, L2Arc und Datenbank-Tablespaces (erreicht trotz VMDK-Layer 90-95% der Geschwindigkeit)
1*SSD Corsair Performance Pro 256GB ESXI Datastore für VMs
1*SSD Intel Pro 1500 180GB, ESXI Datastore für Schnellzugriff auf OS-ISOs und Images (liegen auch nochmal am Raidz2) (Hinter dem Motherboard-Tray)
Die Plattenkäfige sind entgegen dem Standard R4-Gehäuse auf Gummipuffern montiert, damit die Platten besser entkoppelt sind. Die einfachen Gummiringe in den R4-HDD-Schlitten reichen dazu nicht.
Trambahner
Urgestein
Aktuell nicht viel. So 8-9, aber nicht alle immer aktiv. Und nicht 24/7, ist nur abends und am Wochenende aktiv. Das wichtigste ist die Storage-VM und ein WSUS. Dann noch Win 10, Win8, Win7 32+64 als ne Art Terminalserver-Desktop, wo man mal was zum rechnen laufen lassen kann, ne Datenbank-VM und noch die eine oder andere zum dran rumschrauben.
Sequentiell schafft die Kiste via Samba in der Nas4free VM zu und von den Windows-Clients etwa 600-700 Mb/s. Zumindest zu denen die ne 10GbE NIC drin haben ;-).

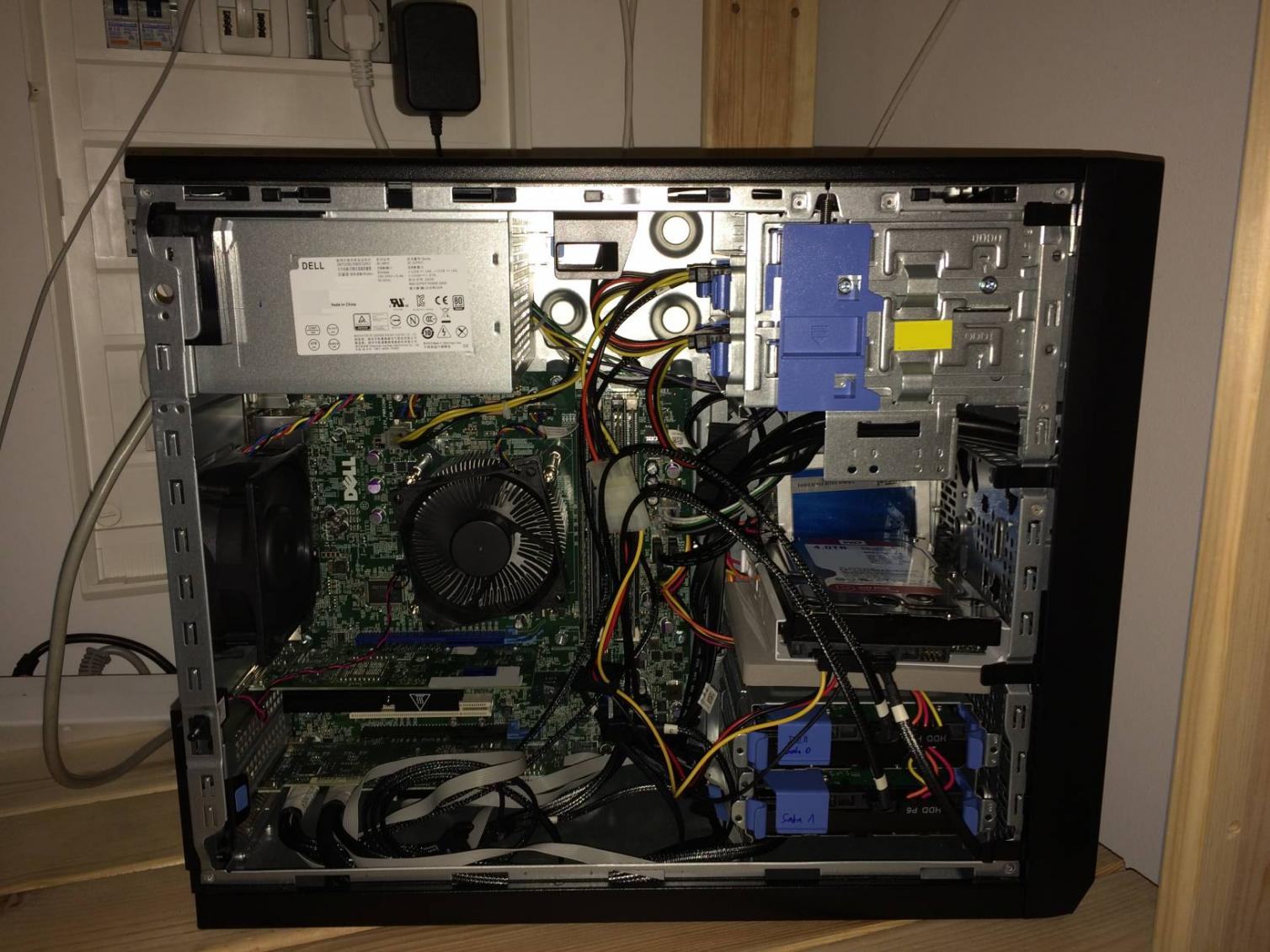

Natürlich gibt es eine Backup-Kiste dafür, meinen T20 über den ich im T20-Thema das eine oder andere geschrieben hatte.
Der Dell ist weitestgehend Stock. Und nicht über die lose drinliegende Red 4TB wundern, die wird gerade getestet vor dem endgültigen Einbau. Als Backup ist er auch etwas schwächer und günstiger ausgestattet. Hab ihn noch mit Aktionspreisen erwischt.
Dell PowerEdge T20
Intel Xeon E3-1225v3
24GB Ram (2*4GB + 2*8GB 1,35v DDR3 ECC)
1*IBM M1015 auf IT mode geflasht, durchgereicht an Nas4free-VM
1*NIC Intel X540
Gehäuse, Kühler und NT Stock
OS ESXI 5.5 U2
4*WD Red 4TB @ M1015, RAIDZ1 (die 5. wird gerade wie oben erwähnt getestet, damit dann die richtige Plattenzahl im Raidz hängt).
1*Crucial MX100 512GB ESXI-Boot + allg. Datastore
Sequentiell schafft die Kiste via Samba in der Nas4free VM zu und von den Windows-Clients etwa 600-700 Mb/s. Zumindest zu denen die ne 10GbE NIC drin haben ;-).
Natürlich gibt es eine Backup-Kiste dafür, meinen T20 über den ich im T20-Thema das eine oder andere geschrieben hatte.
Der Dell ist weitestgehend Stock. Und nicht über die lose drinliegende Red 4TB wundern, die wird gerade getestet vor dem endgültigen Einbau. Als Backup ist er auch etwas schwächer und günstiger ausgestattet. Hab ihn noch mit Aktionspreisen erwischt.
Dell PowerEdge T20
Intel Xeon E3-1225v3
24GB Ram (2*4GB + 2*8GB 1,35v DDR3 ECC)
1*IBM M1015 auf IT mode geflasht, durchgereicht an Nas4free-VM
1*NIC Intel X540
Gehäuse, Kühler und NT Stock
OS ESXI 5.5 U2
4*WD Red 4TB @ M1015, RAIDZ1 (die 5. wird gerade wie oben erwähnt getestet, damit dann die richtige Plattenzahl im Raidz hängt).
1*Crucial MX100 512GB ESXI-Boot + allg. Datastore
Zuletzt bearbeitet:
Cooles System, mich würde aber mal interessieren, was du testest? oder wozu du sie testest?
DunklerRabe
Enthusiast
- Mitglied seit
- 01.05.2010
- Beiträge
- 2.294
Wer ein bisschen clever ist testet neue Platten durch, bevor er sie endgültig produktiv nutzt
Ich hatte neulich bei zwölf neuen WD Red drei kaputte dabei, die die ersten 48h nicht überlebt haben. Das gilt aber nicht nur für WD Red, das betrifft alle HDDs (und auch SSDs).
Ich hatte neulich bei zwölf neuen WD Red drei kaputte dabei, die die ersten 48h nicht überlebt haben. Das gilt aber nicht nur für WD Red, das betrifft alle HDDs (und auch SSDs).
