KurantRubys
Legende
Schreibt mich mal für beide Varianten auf die Liste
ISO-Kastenwagen LUXX-group-buy
- Ersteller XibariS
- Erstellt am
ESJvR
Neuling
- Mitglied seit
- 06.04.2023
- Beiträge
- 18

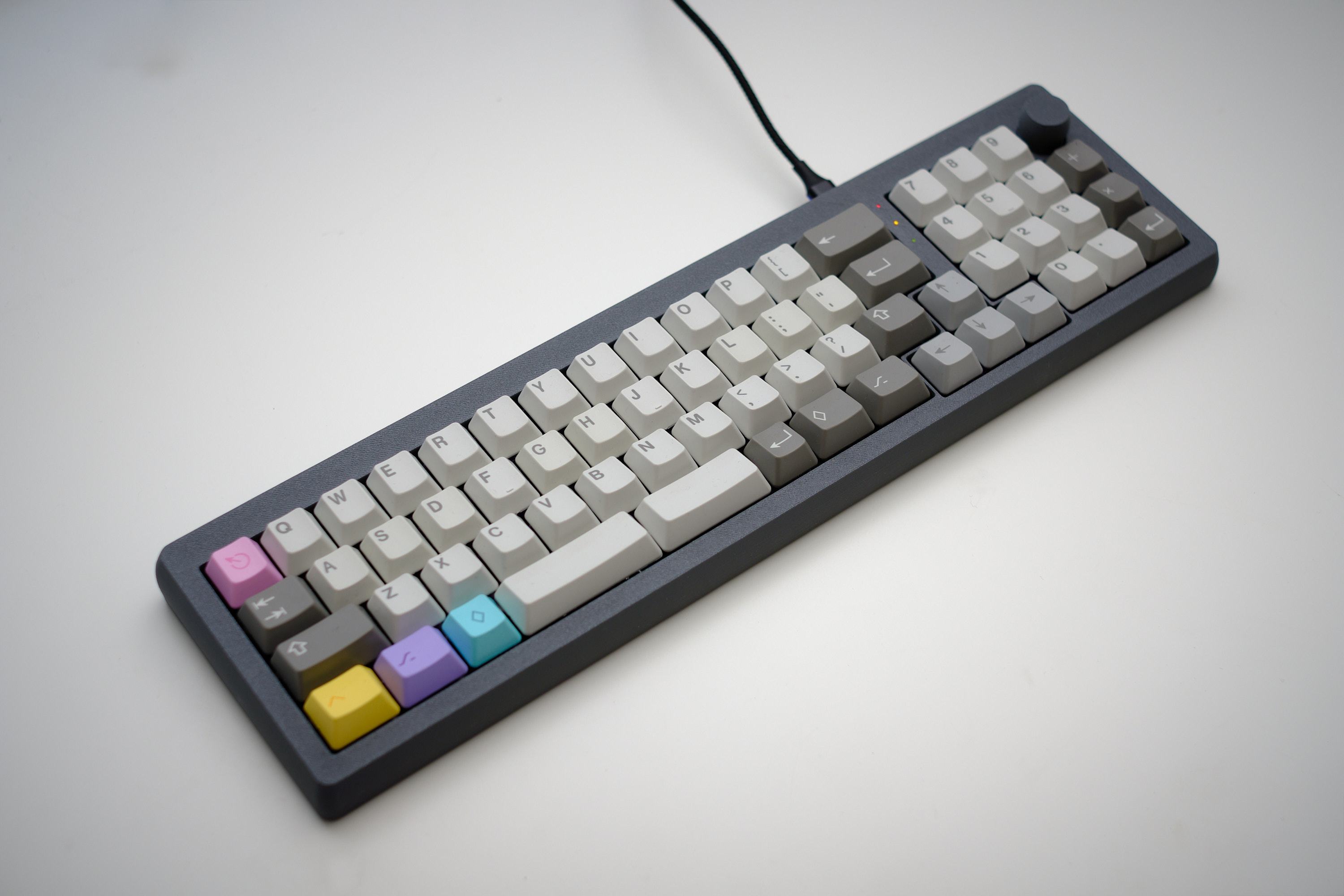

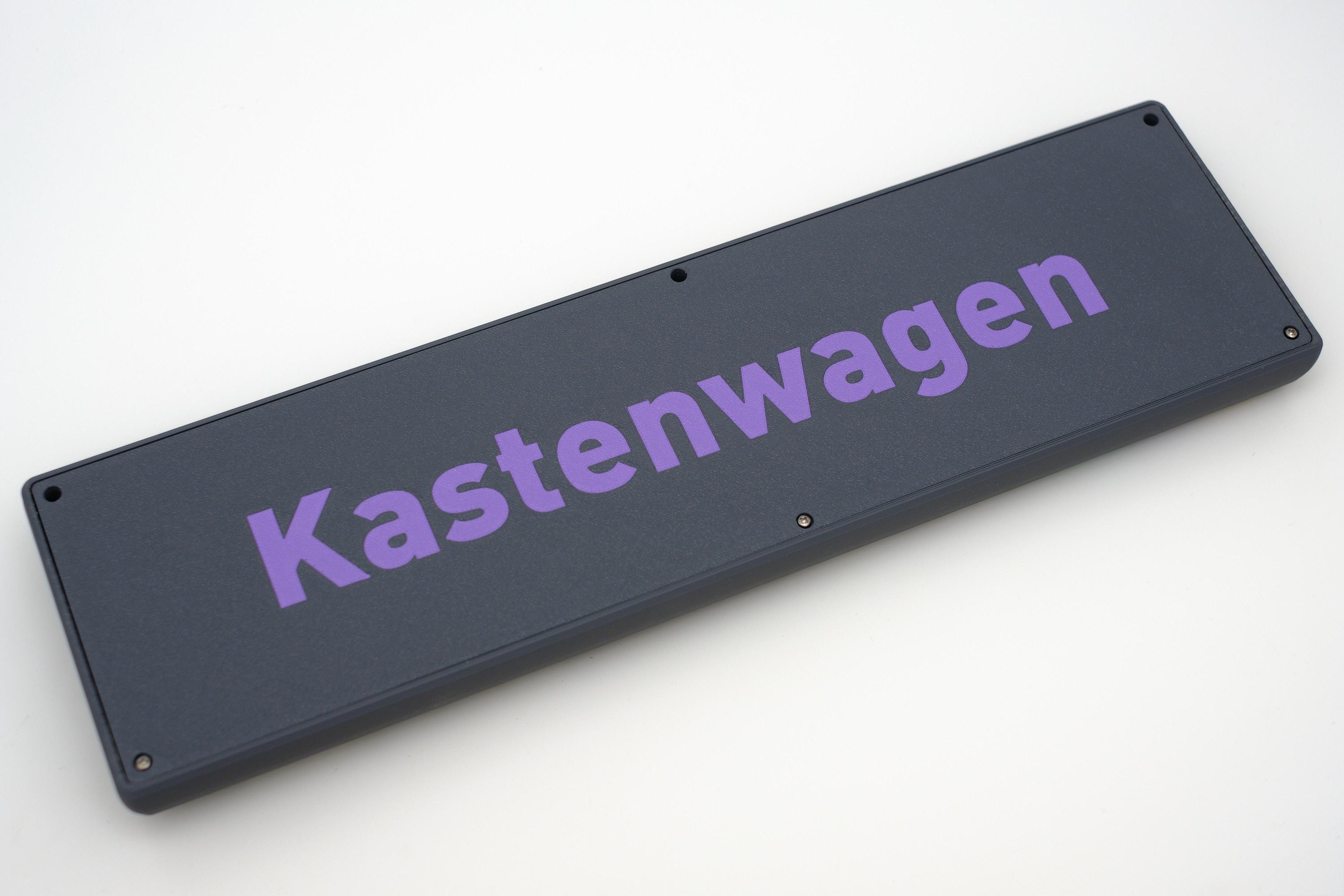

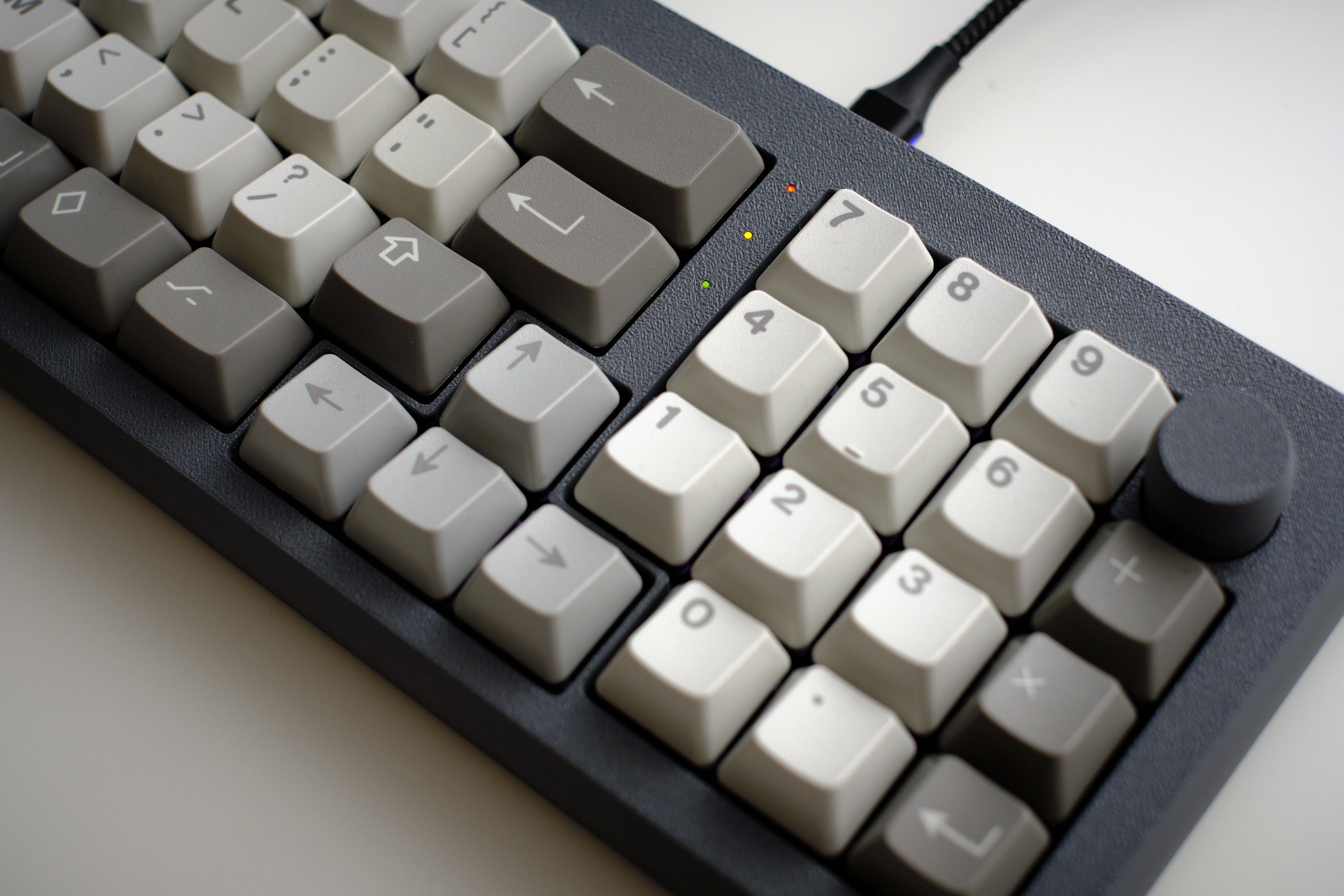

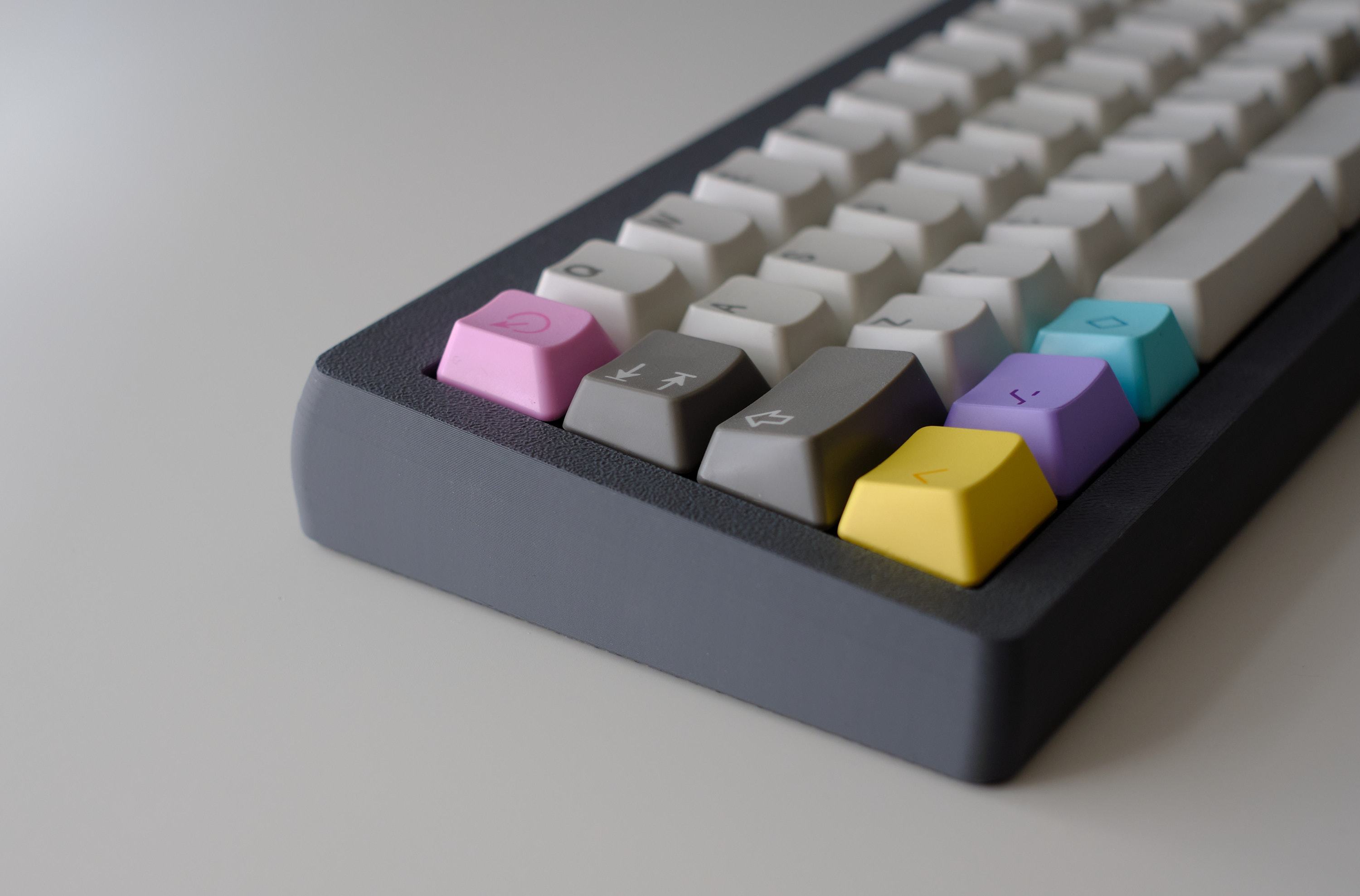

Hatte nochmal mit Technofrikus (dem Designer des Cases) gesprochen. Der hatte das Case jetzt modifiziert und würde das auch open sourcen, so das man es auch selbst drucken könnte. Trotzdem würde er auch anbieten das zu drucken. Er kann das Case in einem Drucken und die Drucke von ihm sind die hochwertigsten die ich kenne (könnt germe die Bilder im Anhang angucken). Preis wären wahrscheinlich 50€ was jetzt nicht billig ist, aber finde ich trotzdem fair für die Qualität, Arbeit und Zeit die er da reingesteckt hat. Wer da Interesse hat kann ihn ja einfach mal auf Discord anschreiben (Technofrikus#6809).
Anhänge
Zuletzt bearbeitet:
ESJvR
Neuling
- Mitglied seit
- 06.04.2023
- Beiträge
- 18
Ja kannst ziemlich frei aussuchen was du haben willst. Send hier nochmal nen Link mit den Farben die er im Moment schon da hat:
https://www.notion.so/moinboards/Printcolors-b8ea8cf491f94f8a878aaa516aabc160
danke!
Affenzahn
Experte
Coextruded kommt ja geil. Vor allem mit den Linien.
Glow in the Dark hätte auch was...
Ich würde eine rauhe Oberfäche auch einer glatten vorziehen.
Ich find 50€ für nen Custom 3D print auch in Ordnung.
Wir wollen hier was in absoluter Kleinstserie herstellen lassen, ich persönlich rechne mit ca. 200€ für die Barebone.
Wie vor ein paar Tagen schon geschrieben: Die Marge eines GB Runners und Extrakosten für unsere Kleinstserie geben sich wohl die Klinke in die Hand.
Günstiger als ein GB mit mehreren Dutzend Käufern wird's vermutlich eher nicht.
Glow in the Dark hätte auch was...
Ich würde eine rauhe Oberfäche auch einer glatten vorziehen.
Ich find 50€ für nen Custom 3D print auch in Ordnung.
Wir wollen hier was in absoluter Kleinstserie herstellen lassen, ich persönlich rechne mit ca. 200€ für die Barebone.
Wie vor ein paar Tagen schon geschrieben: Die Marge eines GB Runners und Extrakosten für unsere Kleinstserie geben sich wohl die Klinke in die Hand.
Günstiger als ein GB mit mehreren Dutzend Käufern wird's vermutlich eher nicht.
KurantRubys
Legende
Blöde Frage, wie kommst du auf 200€? PCB und Plate dürften jeweils im einstelligen Bereich liegen. MCU ~15€, Dioden ebenfalls 1-stelliger € Bereich. Also jetzt mal reine Anschaffungskosten.
KurantRubys
Legende
Ich bin langsam auch schon am überlegen da eins zu nehmen, selber drucken und dann lackieren um den Cut zu verstecken überzeugt mich grade irgendwie nicht so.
ESJvR
Neuling
- Mitglied seit
- 06.04.2023
- Beiträge
- 18
Inwiefern sinnvoll ne Sammelbestellung zu machen? Techno versendet ja auch nur aus Deutschland sprich Versand o.Ä. kann man da ja nicht wirklich sparen oder was meinst du?
Affenzahn
Experte
Berechtigte Frage.
Ich hab einfach die Durchschnittskosten für Extras aus GBs genommen. Lieber setz ich die Kosten zu hoch als zu niedrig an.
Extra PCB: 30-50€, Extra Plate 25-40€, einfache stack cases oder FR4 Skeleton Kits kosten 50-100€, mit Versand komm ich auf 150-200€.
Kennt man denn die Margen die da in GBs gemacht werden?
Kann mir vorstellen dass gerade bei Plates und PCBs die Margen in Richtung 100% gehen um auch die Produktion der Cases mit zu subventionieren. Gibt es dazu irgendwo transparente Informationen?
KurantRubys
Legende
Ich sag mal bei irgend nem 0815 6x% Board bekommst du ja in der Regel auch noch n PCB was n bisschen mehr als nur ne FR4 Platte mit löchern ist, da sind ja dann Dioden, Hotswap, MCU und Co. schon drauf. Aber ja, da ist natürlich auch n gewisser Prozentsatz Marge mit drauf. Die Werte von mir sind jetzt nur Gerber Files bei JLC reinwerfen, bestellen drücken und glücklich sein. Da ist nix bestückt oder sonst was.
Affenzahn
Experte
Wie gesagt, ich könnte auch sehr gut damit leben bei JLPCB gleich hotswap drauflöten zu lassen. Die können das wesentlich besser als ich.
Inwiefern sinnvoll ne Sammelbestellung zu machen? Techno versendet ja auch nur aus Deutschland sprich Versand o.Ä. kann man da ja nicht wirklich sparen oder was meinst du?
Ah wusste nicht das es jemand aus Deutschland ist, dann bitte die Idee mit der Sammelbestellung streichen.
+1 Wäre ich auch dafür!
KurantRubys
Legende
Das Board doch gar keine Mounts für Sockets?
Affenzahn
Experte
Ach, das geht gar nicht?
Ich bin da etwas unbedarft und dachte hotswap kann man für jedes solderpcb nachrüsten. Auf reddit liest man immer wieder larifari "just solder in millmax"
Ich bin da etwas unbedarft und dachte hotswap kann man für jedes solderpcb nachrüsten. Auf reddit liest man immer wieder larifari "just solder in millmax"
Mill-Max-sockets passen in die normalen solder-PCB-Lötpads und sind - genau wie MX-Switches - through-hole-Komponenten. Ein hot-swap-socket von Kailh/Gateron ist ein SMD-Bauteil und dessen Lötpads sind größer und liegen weiter auseinander. Dafür müsste man ein komplett neues PCB entwickeln.
KurantRubys
Legende
Das ist im Regelfall kein Thema, außer die Bohrungen für die Switches sind ultra klein gehalten. Hab ich bei meiner Milk Truck auch gemacht. Aber ich glaube nicht das du sowas bei JLC bestellen kannst, zumindest kann ich mir nur schwer vorstellen wie die sowas automatisiert verlöten.
Dioden, aber das hast Du doch beim dumbpad auch gerade gemacht.
Affenzahn
Experte
Für mich sieht das nach kailh hotswap sockets aus (sh datasheet). 2cent pro stück ohne montage.
KurantRubys
Legende
http://www.kailh.com/en/Products/Ks/HPC/883.html
Sind die auch, aber dafür musst du das ganze Board anders designen, die Löcher sind deutlich größer und die Kontaktflächen sitzen an der Seite, heißt auch das komplette Routing muss neu

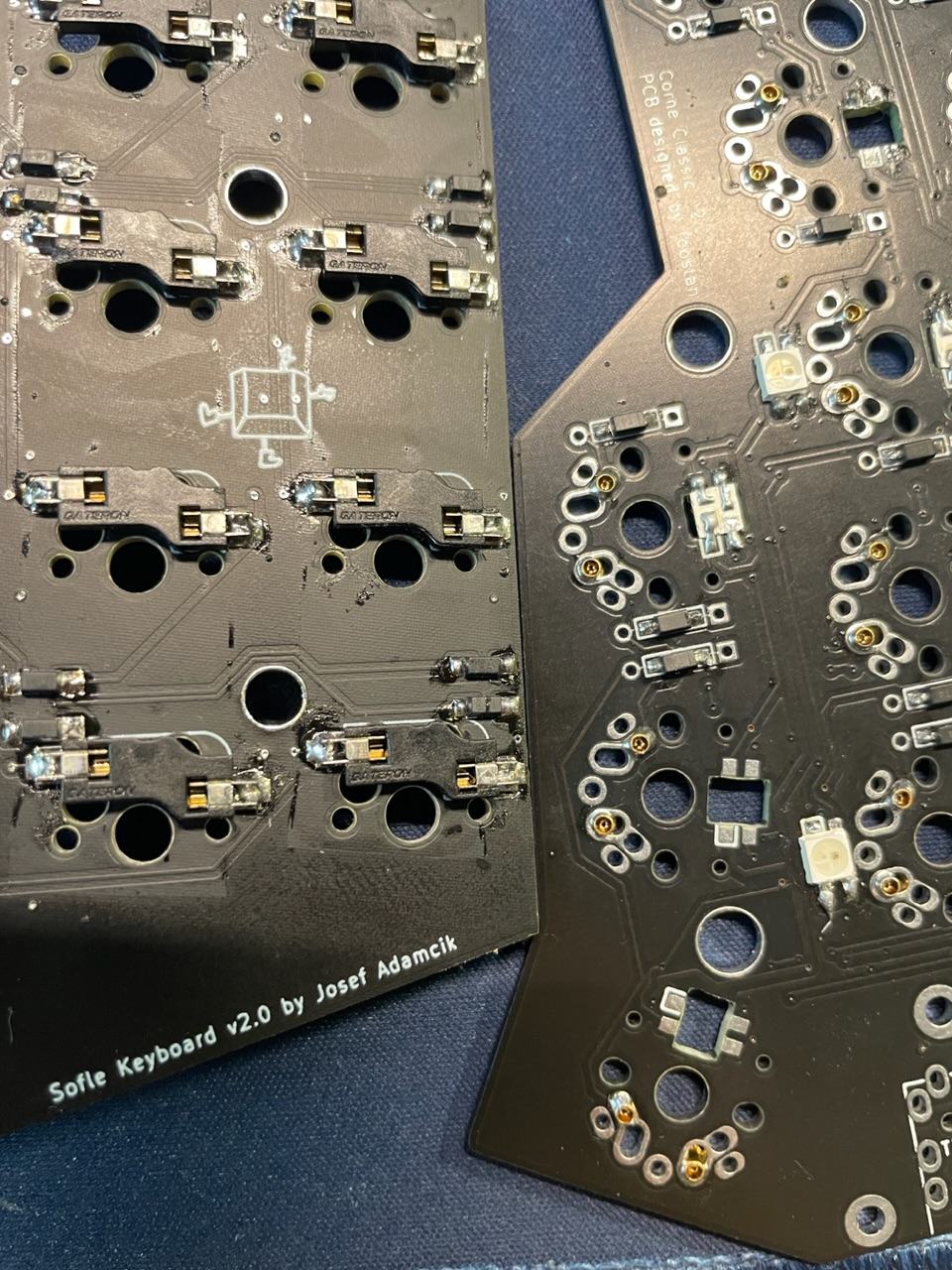

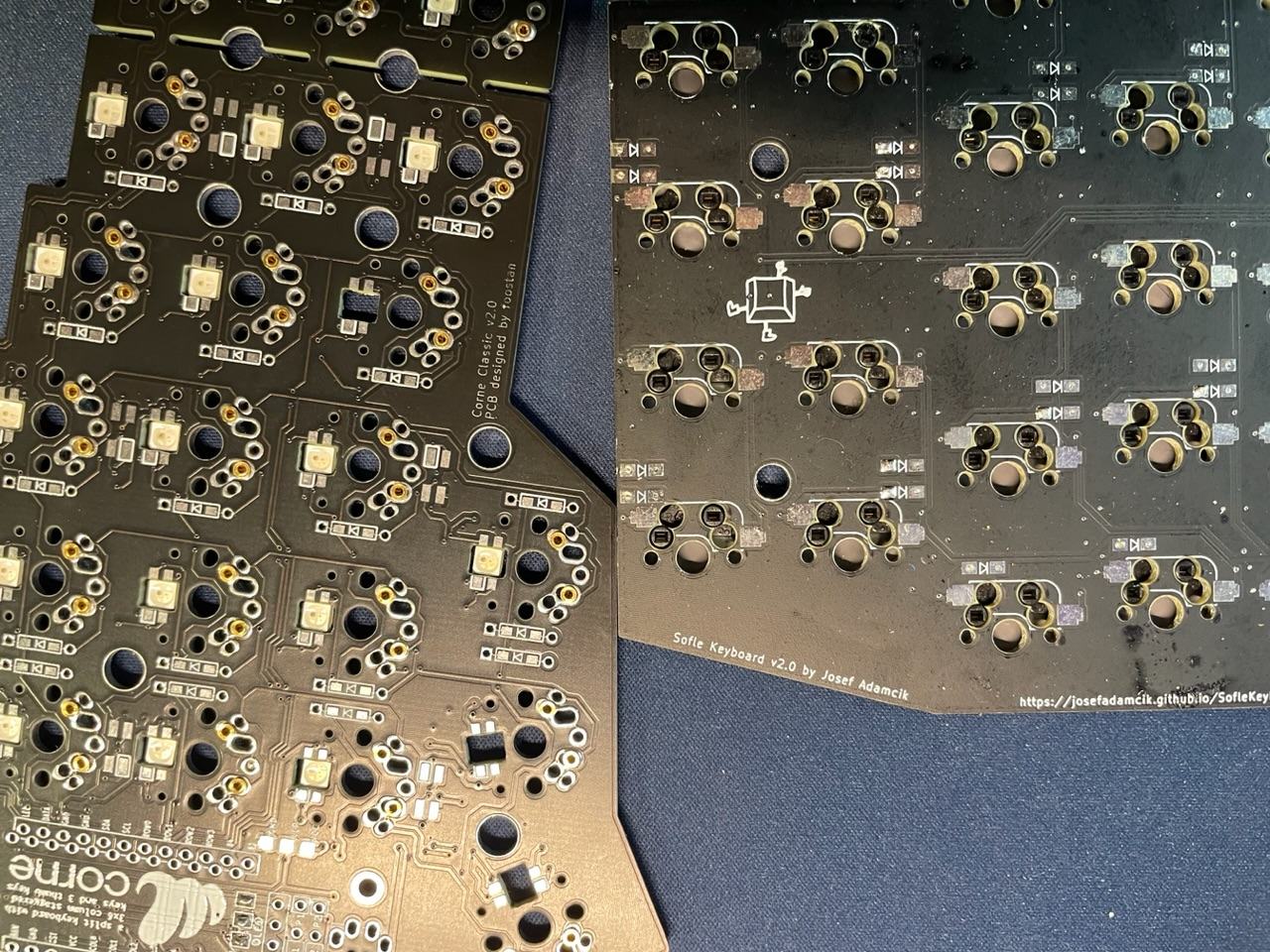

Ich hab den Kram eh gerade auseinander, die Sofle ist Hotswap, die Corne MillMax
Sind die auch, aber dafür musst du das ganze Board anders designen, die Löcher sind deutlich größer und die Kontaktflächen sitzen an der Seite, heißt auch das komplette Routing muss neu
Ich hab den Kram eh gerade auseinander, die Sofle ist Hotswap, die Corne MillMax
Zuletzt bearbeitet:
Affenzahn
Experte
Das müssten der partnumber nach die hier (c&p von keeb.io) sein:
Info about the different types:
7305-0: Gold-plated sockets (7305-0-15-15-47-27-10-0)
Shorter leg that can be more difficult to solder, but has a shorter lip above the PCB that's more flush
0305 sind vllt für die, die nicht so gut löten können besser
Das müssten der partnumber nach die hier (c&p von keeb.io) sein:
Info about the different types:
7305-0: Gold-plated sockets (7305-0-15-15-47-27-10-0)
Shorter leg that can be more difficult to solder, but has a shorter lip above the PCB that's more flush
Warum?
