Okay, ich denke es gibt unterschiedliche Ansätze:
1) Du hast erst hinter dem Crimp geschmolzen. Da muss man natürlich extrem präzise arbeiten, da kaum noch Luft bis zum Ende des Steckergehäuses bleibt, bevor man es von außen sehen kann.
Der Sleeve hält, weil er mit der Kabel-Ummantelung verschmilzt. Das funktioniert mit dem mdpc-x sleeve vermutlich deutlich besser, als mit dem Paracord.
Ich hatte das auch versucht und es ist in meinem letzen Bild der obere Versuch. Es wurde bei mir viel zu dick.
2) zweite Möglichkeit besteht darin, den Sleeve bis zum Stecker zu ziehen und da zu schmelzen. Der Sleeve verschmilzt nicht mehr mit dem Kabel. Stattdessen bildet sich ein kleiner, stabiler "Plastikring" der kleiner ist als der Durchmesser des Kabels. Dadurch kann der Sleeve nicht mehr über das Kabel rutschen. Das hat bei mir mit Paracord sehr gut funktioniert. (unteres Kabel im Bild)
1) Du hast erst hinter dem Crimp geschmolzen. Da muss man natürlich extrem präzise arbeiten, da kaum noch Luft bis zum Ende des Steckergehäuses bleibt, bevor man es von außen sehen kann.
Der Sleeve hält, weil er mit der Kabel-Ummantelung verschmilzt. Das funktioniert mit dem mdpc-x sleeve vermutlich deutlich besser, als mit dem Paracord.
Ich hatte das auch versucht und es ist in meinem letzen Bild der obere Versuch. Es wurde bei mir viel zu dick.
2) zweite Möglichkeit besteht darin, den Sleeve bis zum Stecker zu ziehen und da zu schmelzen. Der Sleeve verschmilzt nicht mehr mit dem Kabel. Stattdessen bildet sich ein kleiner, stabiler "Plastikring" der kleiner ist als der Durchmesser des Kabels. Dadurch kann der Sleeve nicht mehr über das Kabel rutschen. Das hat bei mir mit Paracord sehr gut funktioniert. (unteres Kabel im Bild)
Spezialbeauftragter
Experte
Jemand ne Idee wo ich die netzteilseitigen Terminals für ein Corsair Netzteil (HX1000) herbekomme? Also außer vom Originalkabel.
linkplayer
Urgestein
Hier vielleicht? https://www.moddiy.com/
Spezialbeauftragter
Experte

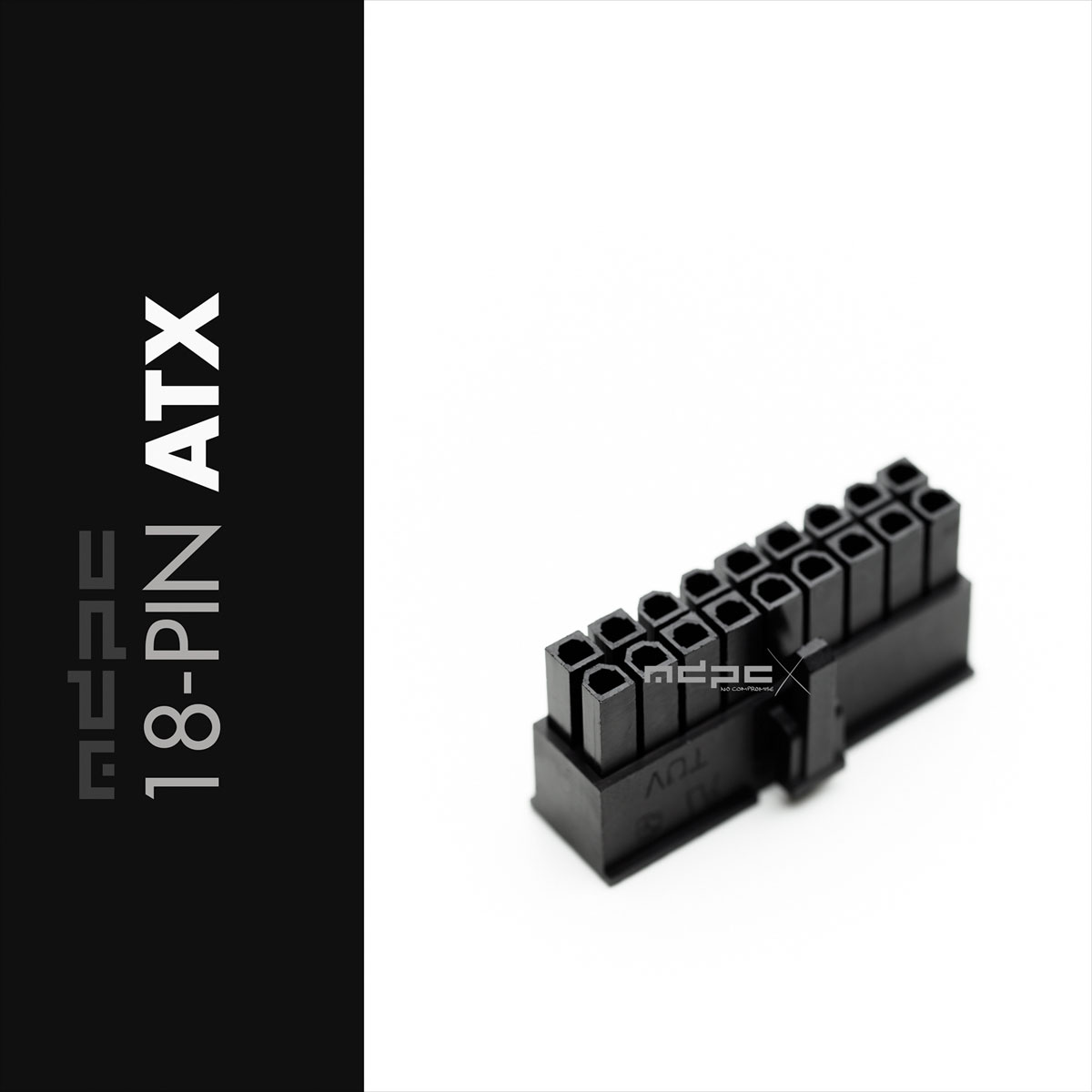

18-pin Connector ATX
This black 18-pin connector for ATX is made for us in Taiwan by the second best manufacturer after MOLEX. The insertion and extraction of crimp…
www.cable-sleeving.com
10-pin Connector ATX
This black 10-pin connector for ATX is made for us in Taiwan by the second best manufacturer after MOLEX. The insertion and extraction of crimp…
www.cable-sleeving.com
Spezialbeauftragter
Experte
Danke dir! Die Bude ist bisher gänzlich an mir vorbeigegangen. Fange das selber kabeln grade erst an.
Zuletzt bearbeitet:
mdpc ist an dir vorbeigegangen?
das gar nicht so einfach ^^
citsejam
Urgestein
Hm, 18+10 ungleich 24.
Das heißt man muss dazwischen noch irgendwelche Y-Kabel löten?
Wieso machen Hersteller sowas unnötiges - 24 Pins raus, 24 Pins rein
Das heißt man muss dazwischen noch irgendwelche Y-Kabel löten?
Wieso machen Hersteller sowas unnötiges - 24 Pins raus, 24 Pins rein
citsejam
Urgestein
Gibt es dafür ne Art Y-Crimp?Nicht löten, crimpen
Ist leider meist so, dass man Doppeladern hat.
Es gibt sowas hier https://www.cable-sleeving.com/heatshrink-solder
Aber das Problem ist dann halt, dass du zb zwei AWG18 Kabel zusammen auf ein einzelnes AWG18 führst, das führt den Grund für doppelte Kabel etwas ad absurdum.
Sauberer ist es eigentlich, die beiden Kabel in ein Terminal zu crimpen, da muss man aber dann schon etwas Erfahrung haben, um das sauber hinzubekommen.
Aber das Problem ist dann halt, dass du zb zwei AWG18 Kabel zusammen auf ein einzelnes AWG18 führst, das führt den Grund für doppelte Kabel etwas ad absurdum.
Sauberer ist es eigentlich, die beiden Kabel in ein Terminal zu crimpen, da muss man aber dann schon etwas Erfahrung haben, um das sauber hinzubekommen.
citsejam
Urgestein
Oder man führt zwei 18er in ein 15er - dann passts vielleicht wieder so halb. 15er sehen eh besser aus mit Paracord sleeve.
Aus meiner Erinnerung heraus wage ich zu behaupten, 2 15er hätte ich nicht mehr in ein Crimp bekommen - und ich hatte schon die größeren.
Dann kann man den Pfusch auch direkt am Netzteil machen, dass es beim restlichen Kabelstrang nicht so wild aussieht
Aus meiner Erinnerung heraus wage ich zu behaupten, 2 15er hätte ich nicht mehr in ein Crimp bekommen - und ich hatte schon die größeren.
Dann kann man den Pfusch auch direkt am Netzteil machen, dass es beim restlichen Kabelstrang nicht so wild aussieht
Spezialbeauftragter
Experte
Ich habe gestern angefangen das Original von Corsair durchzumessen und habe dann auch schnell wieder aufgehört. Ganz schön unübersichtlich.
Das muss ich nochmal in wach machen.
Das muss ich nochmal in wach machen.
Da gibt's auch diverse Seiten, die das komplette Pinout zeigen für:
pc-mods.com
Am einfachsten ist es aber eh, wenn du erstmal das bestehende Set sleevest.
Wenn du die Kabel selbst machst, besorg dir nen ATX Tester, sicher ist sicher.
Corsair® PSU Type 3 Cables Pinout
Type 3 cables are compatible with the following Corsair® PSUs: AXi (Except AX1600i) HXi HX (GOLD) RM (previous to 2019 version) Limited compatibility: Only compatible with 24pin ATX cable: AX1200 Only compatible with 8pin PCI-E, 4pin Power and 5pin SATA Power cables: CS-M CX-M TX-M...
pc-mods.com
Am einfachsten ist es aber eh, wenn du erstmal das bestehende Set sleevest.
Wenn du die Kabel selbst machst, besorg dir nen ATX Tester, sicher ist sicher.
citsejam
Urgestein
Noch einfacher ist es, man baut sich einfach ne X cm verlängerung für die letzte sichtbare Meile
citsejam
Urgestein
Okay, aus der Perspektive hast du recht - aber Pins aus dem Stecker zu bekommen ist halt auch ne fummelige Geschichte und es besteht auch immer die Gefahr einen Pin oderr das sauteure Werkzeug kaputt zu machen.
Da ist ne Verlängerung neu zu crimpen schon einfacher, aber halt aufwändiger
Da ist ne Verlängerung neu zu crimpen schon einfacher, aber halt aufwändiger
Spezialbeauftragter
Experte
Reicht da so ein Billoding für 20€?
Bei Corsair hat man leider immer die beknackten Kondensatoren in den Originalkabeln. Das spricht nicht unbedingt dafür, die zu nutzen.
Wieso? Du kannst doch dann beide Kabel nebeneinander durchmessen. Finde ich wesentlich sicherer.
Und dann haste eine Ader nicht ordentlich gecrimped, baust alles zusammen und das Kabel rutsch raus, ohne das du es merkst...
Insbesondere bei so Doppeladern fürn Anfang doch recht kompliziert. Aber is nur meine Meinung
Insbesondere bei so Doppeladern fürn Anfang doch recht kompliziert. Aber is nur meine Meinung
Komm schon. Zugtest ist Standard aber wie du meinst.
Spezialbeauftragter
Experte
Spricht aus technischer Sicht eigentlich etwas dagegen, aus den Doppeladern eine Einzelader zu machen? Etwa kurz nach den Kondensatoren? Zwei Kabel im Sleeve machen ja eine komische Form. Die Einzelader natürlich mit entsprechendem Querschnitt.
Martin7
Enthusiast
Hallo,
Ich möchte mir für mein neues Case die beiden EPS-Kabel (8 Pin +4 Pin) und die PCIe-Kabel mit passender Länge anfertigen (je nach Zeit im besten Fall nur komplett sleeven oder einfach nackt). Beim aussortieren der vorhandenen PSU-Kabel ist mir aufgefallen das sich die Crimp-Kontakte unterscheiden - hat Corsair hier früher eigene/andere Crimp-Kontakte verwendet?

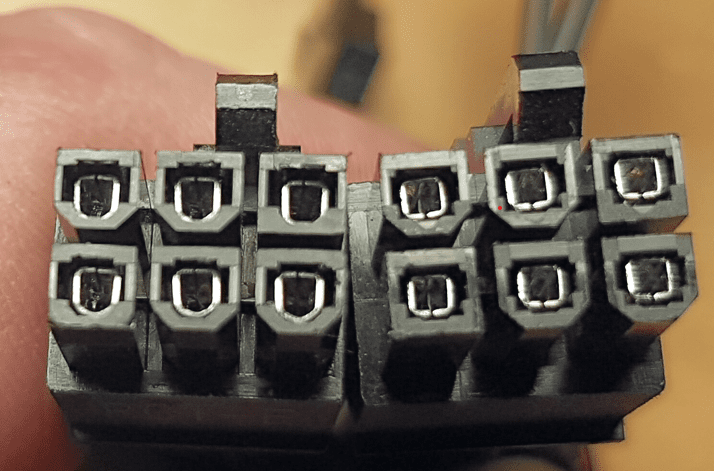

Links am Foto sind die Crimps die unten diese Rundung haben, rechts Mini fit Jr.
Ich möchte mir für mein neues Case die beiden EPS-Kabel (8 Pin +4 Pin) und die PCIe-Kabel mit passender Länge anfertigen (je nach Zeit im besten Fall nur komplett sleeven oder einfach nackt). Beim aussortieren der vorhandenen PSU-Kabel ist mir aufgefallen das sich die Crimp-Kontakte unterscheiden - hat Corsair hier früher eigene/andere Crimp-Kontakte verwendet?
Links am Foto sind die Crimps die unten diese Rundung haben, rechts Mini fit Jr.
