Konsole meets HighEnd-PC (gelasertes Alu Gehäuse in Konsolengröße)

Hi Basler,
ich hab ne recht coole Idee zu einem schlichten Gehäuse im Lian Li Style.
Dieses ist recht klein und hat die Maße 315x315x75 mm.

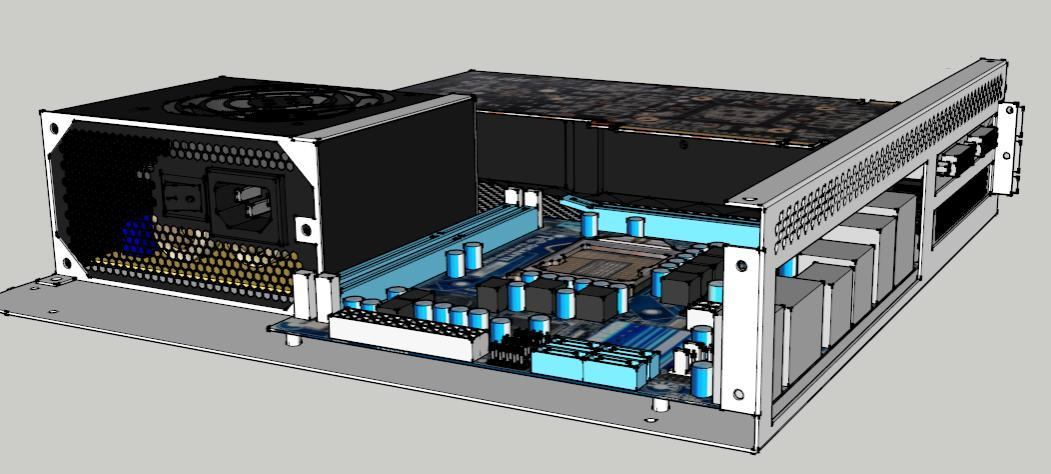

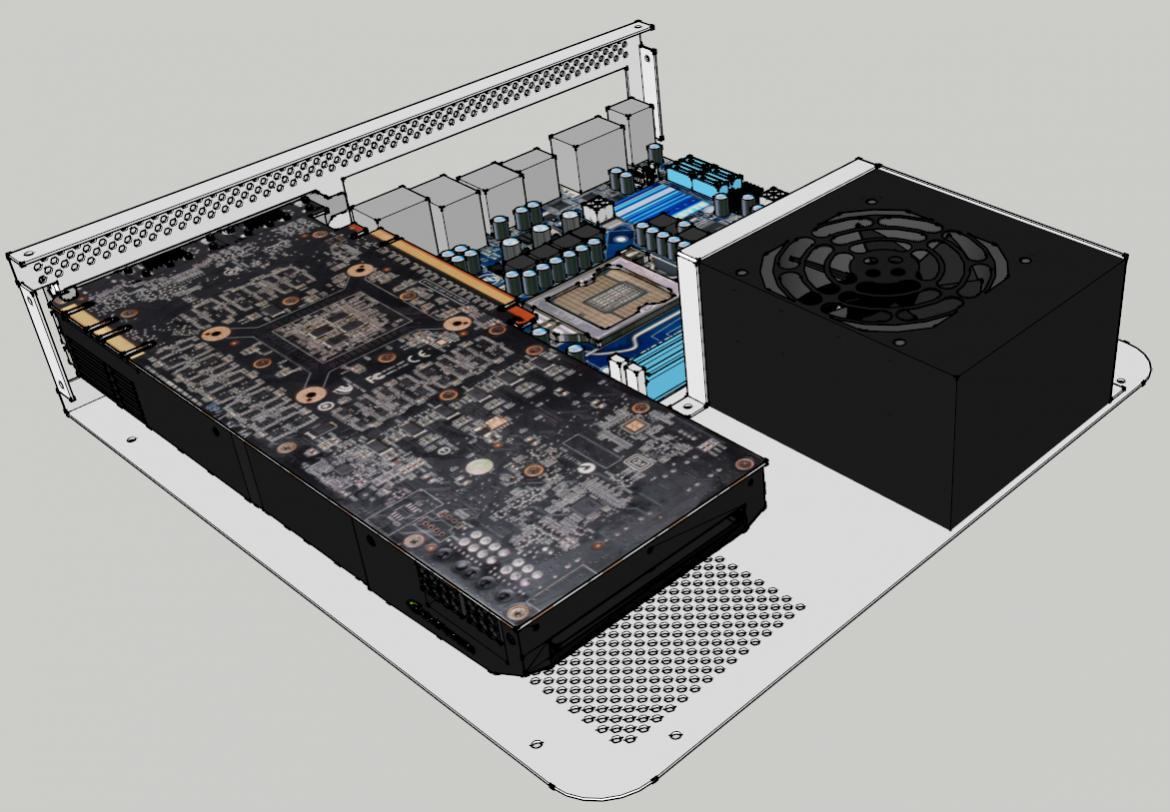

Hier ein paar Bilder mit SketchUp:






[B]Neue Bilder:[/B]
[url=http://www.apload.de/display-i232293bl6hzl.html][img]http://www.apload.de/thumb-i232293bl6hzl.jpg





Das Gehäusevolumen beträgt gerade mal 7,4L da kann kein Sugo mithalten


Anregungen, Lob und Kritik zum Case nehme ich gerne entgegen
mfg Daniel

NEWS:
29.04.13
-Habe eine neue 3D und auch eine 2D CAD zeichnung nach original Maßen angefertigt.
-Die 2D CAD-Zeichnung wird die nächsten Wochen von nem Bekannten mit nem Plotter ausgedruckt und danach fertige ich einen Prototyp aus Aluminium an.
-Risercards, Powerknopf und USB 3.0 Frontpanel habe ich bereits hier.

01.05.13
-neue Detailbilder

15.09.13
Nachdem es nun lange Zeit nichts neues gab, gibt es nun ein Update. Ich habe über 20 Anfragen an Metallverarbeitungsfirmen gestellt. Insgesamt habe ich ca. 18 Absagen bekommen. Zwei Firmen konnten das Gehäuse für einen Preis von um die 700€ bauen. Das war mir zu viel. Daher habe ich das Konzept neu überarbeitet. Das neue Gehäuse besteht aus Scheiben die mit Gewindestangen und im Klipverfahren verbunden werden. Dardruch spare ich mir ein teures Abkanntverfahren. Außerdem konnte ich die über 1500 Lüftungslöcher einsparen, da das Gehäuse oben unten und nach hinten offen ist.
Ich habe 3 Firmen im Internet gefunden die das Gehäuse lasern können. Der günstigste Anbieter verlangt gerade mal 105€ daher habe ich die Teile bei diesem am Dienstag bestellt. Zusatzteile wie Gewindestangen, Distanzbolzen, Schrauben,Gewindeschneider, Kegelbohrer, Kaltgerätebuchse, Schrumpfschläuche, Abstandsrohre, Rendelmuttern etc. habe ich am Freitag bestellt. Das Gehäuse wird bei einem Unternehmen in der nähe pulverbeschichtet. Ich habe auch eine Schablone entwickelt, die es ermöglicht einen Scythe 120mm Slim Lüfter "ohne" Modding an einem Silverstone 450W SFX Netzteil anzubringen (nur der interne 80mm Lüfter sollte ausgebaut werden). Alles im Allem liegen die Fertigungskosten für das Gehäuse bei 200€. Bei einer Stückzahl von 5 bereits bei nur noch 120€.

Das Teile sollten in den nächsten 2 Wochen eintreffen.

Hier noch ein paar Bilder vom neuen Case:









Kühlung:

Das Netzteil wird mit einem Scythe 120mm Slim (12mm) gekühlt und die CPU mit einem Thermalright AXP 100 + Prolimatech 140mm FAN (Dicke 15mm).
Eine Kompaktwasserkühlung passt wegen der geringen Dicke von 84mm leider nicht ins Gehäuse. An der Außenwand ließe sich aber ein 280x280er Radiator anbringen.

Was noch fehlt:
Die Standfüße werden im 3D Druck-Verfahren hergestellt, kosten leider auch 7€ pro Stück. Wenn man alle 4 montiert, kann das Gehäuse vibrationsfrei auch in liegend aufgestellt werden.

16.09.2013:
Habe mir heute noch dieses neue Seitenteil bestellt:



Morgen werden die ersten Teile zu mir geschickt.

19.09.2013:

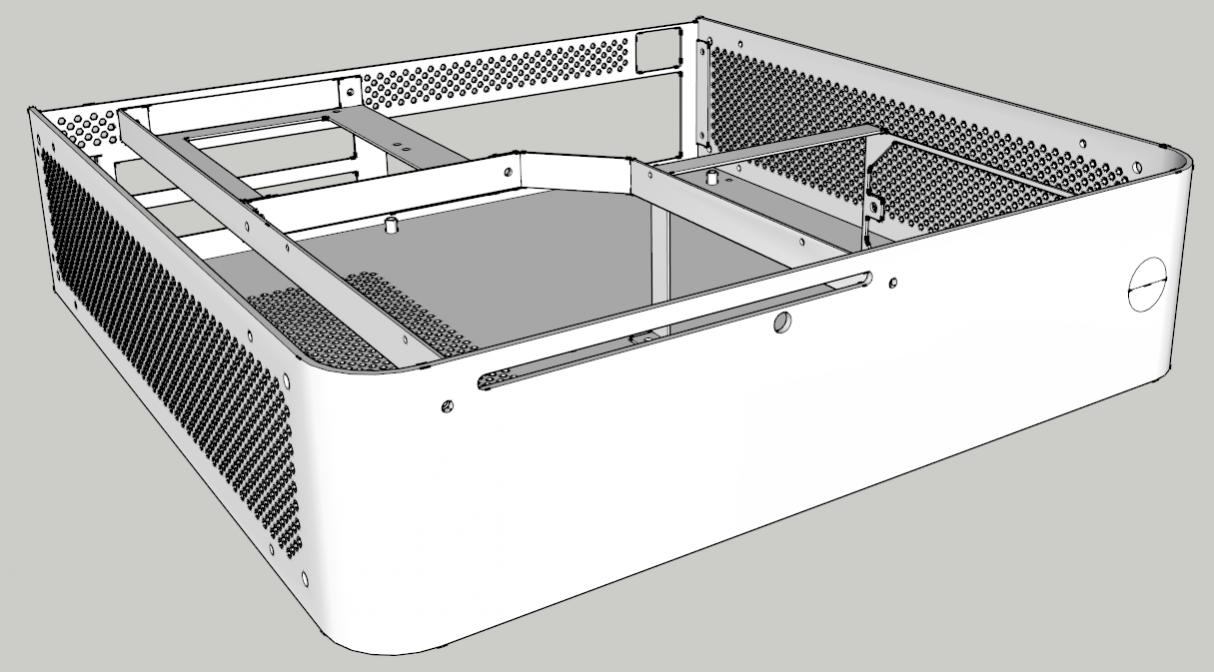

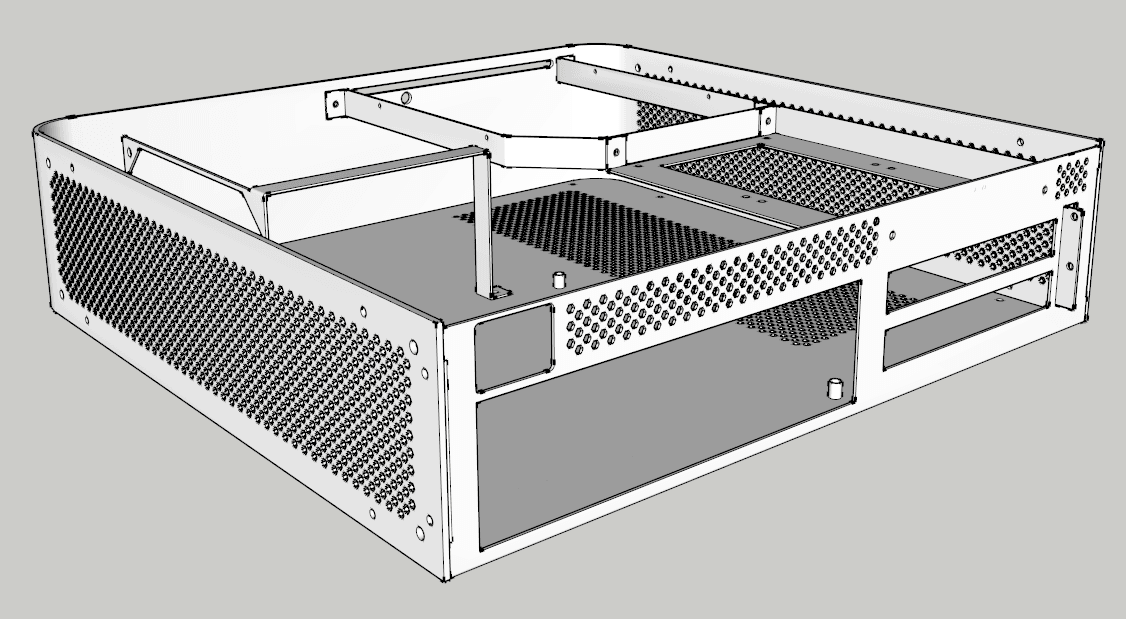

erste Bilder vom Case mit Hardware:









01.10.2013
Bilderupdate:












Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hi daniel,
das Gehäuse gefällt mir Design mäßig sehr gut. Ich mag das schlichte schwarz, allerdings würde ich den Airflow nochmal überdenken. Kommt natürlich auch auf die Hitzeentwicklung an.

MFG

Die Grafikkarte saugt Luft durch die Bodenplatte an und bläst sie hinten raus. CPU saugt über den Deckel an und bläst sie seitlich raus.

Wenn der Rahmen nicht aus einem Stück bestehen soll wird es relativ "kostengünstig" zu realisieren sein. Die Firma Schäfer bietet dir die Möglichkeit Alu Teile nach Wunsch zu fräsen. Eigenes CAD Programm ist dafür vorhanden. Eloxiert ist auch möglich. Die Rundungen vorne könntest Du z.B aus einem Alu Profil schneiden und eloxieren lassen oder selbst eloxieren.

Natürlich kannst auch zu nem Metallbauer gehen und dir den Rahmen am Stück fertigen lassen und später eloxieren, denke aber das die Kosten dafür so hoch werden das sich das Projekt finanziell einfach nicht lohnen wird.

andere frage, es sieht so aus als ob die graka flach liegt, gibt es dafür pci express verbindungsleitungen?

ja gibt es, die Teile werden als PCI-e Riser bezeichnet :)

Genau PCIe Riser Cards gibt es als Platine oder Flachbandversion

So ich baue mir gerade ein Prototypen aus 2mm Modellbauerpappe und wenn mir der von den Ausmaßen gefällt werde ich einen Prototypen anfertigen lassen :)

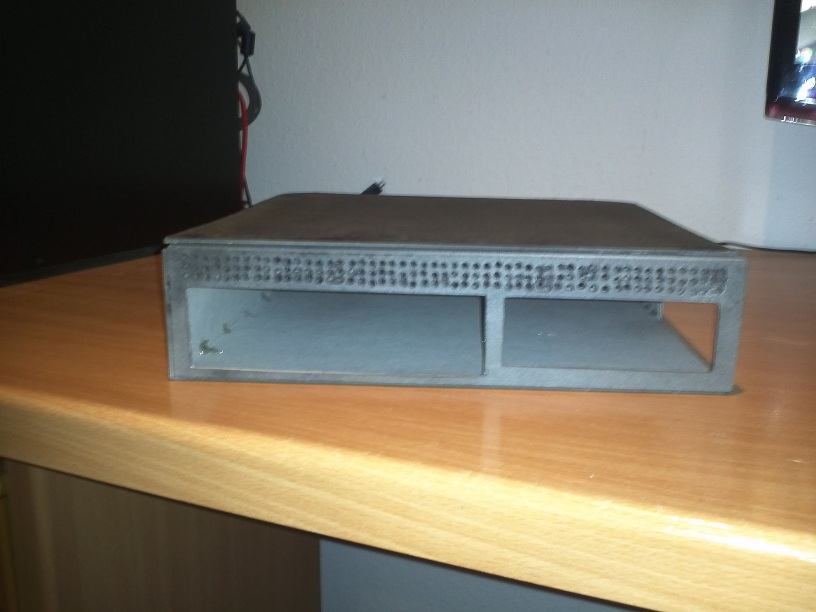

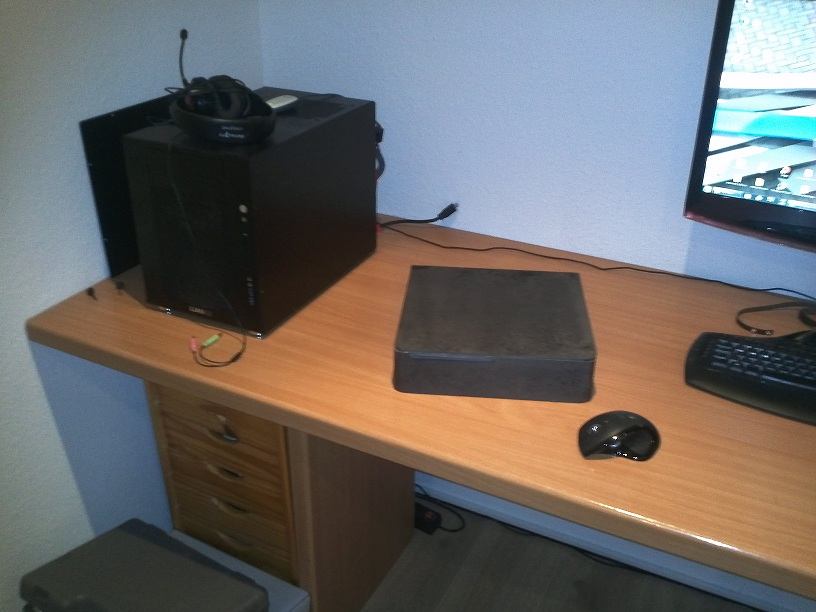

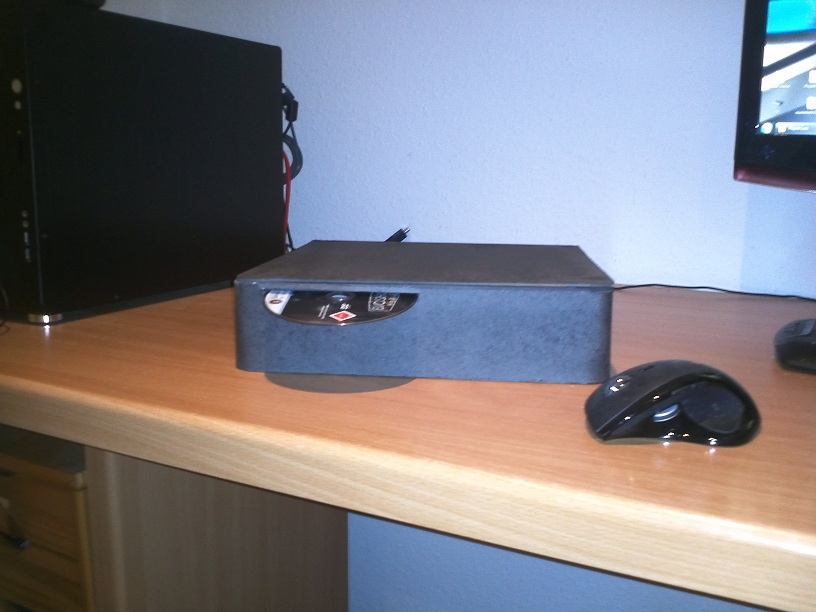

Der Prototyp aus Pappe ist fertig. Powerknopf und Frontpanelausschnitte fehlen. Sollte mir nen Eindruck geben wie groß das Gehäuse ist.
Ich bin mehr als zufrieden. Im nächsten Schritt werden die Zeichnungen angefertigt und das Gehäuse gebaut.

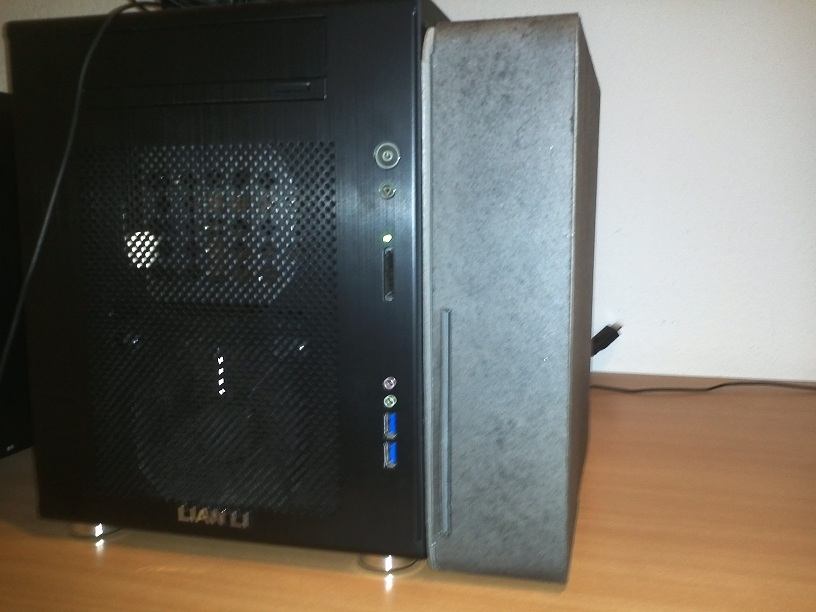

Auf den Bildern kann man gut den Größenvergleich zwischen Lian Li v354 und meinem Prototypen sehen!

Bilder:


Wenn das Case fertig ist, kann man dort das maximum an Hardware "reinklatschen" z.B.

I7 2700k
Zotac Z68
HD 7970
SLIM Slotin BluRay
16GB RAM
SSD + 2,5" HDD
Silverstone 450W SFX

Zuletzt bearbeitet:

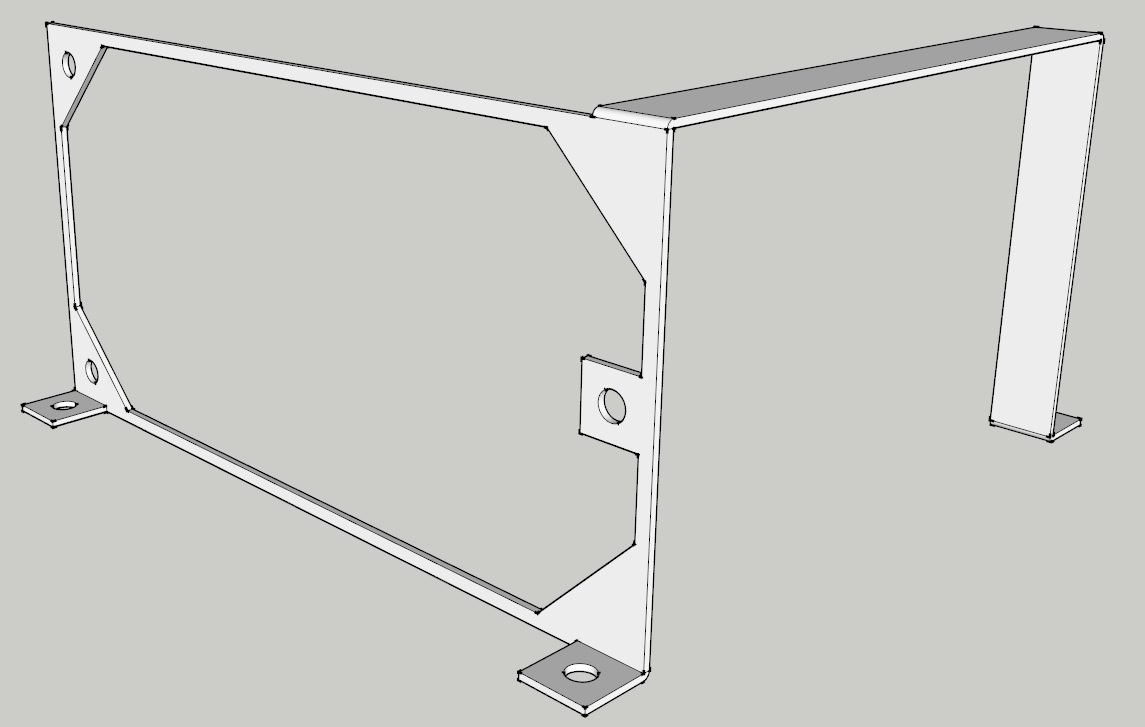

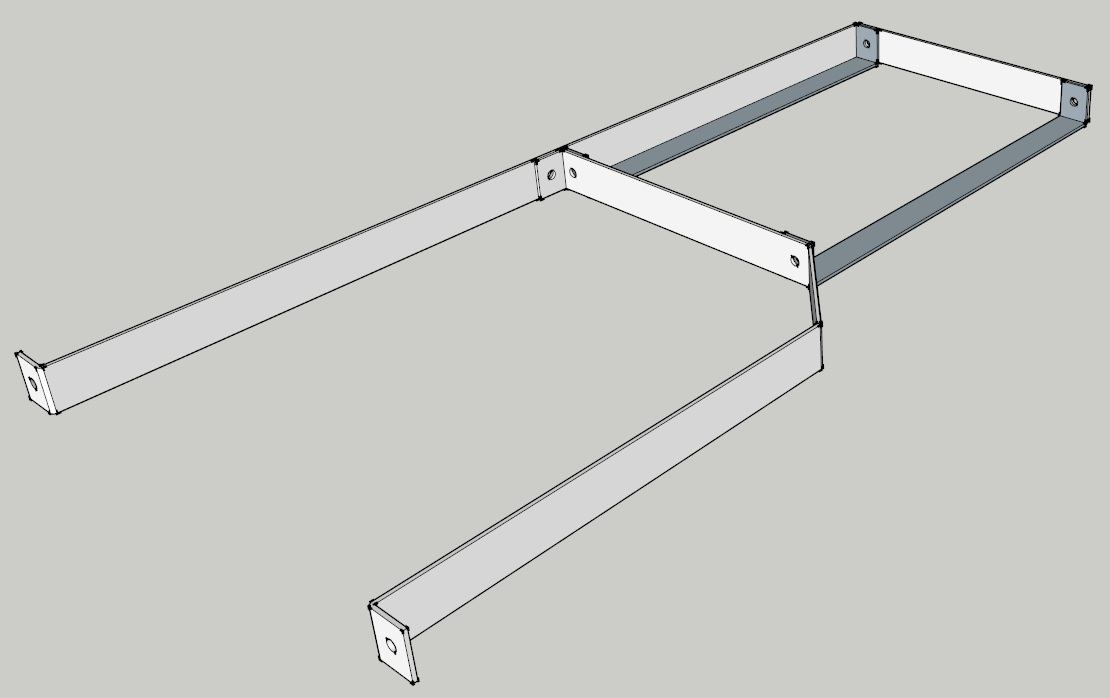

Neue Bilder von der SLIM-Rom+HDD Halterung und der Netzteil Halterung:

Die Bohrungen für die 2x 2,5"HDDS bzw SSDs sowie für das SLOTIN Slim Laufwerk sind noch nicht eingezeichnet, weil ich diese noch nicht habe.


Zuletzt bearbeitet:
Wenn es soweit ist und das Case gebaut wurde wäre es sehr interessant zu lesen wo du es hast bauen/anfertigen lassen und wie das ganze so ablief ... :)

tu dir den gefallen und versuche erstmal die ganze Hardware in das Pappcase zu legen und anzuwerfen schau wie lang deine Hardware die Temps aushält bis du ein teures case anfertigen lässt weil die idee ist klasse.

Ich hab meine hardware offen auf dem Tisch liegen und kann sagen die Graka wird extrem warm....

un ob der Cpu Kühler das in dem kleinen Case schafft ... ist auch fraglich und das Nt sagt luft an über Lüfter und drückt sie hinten durch Lüftungsgitter raus das ist alles nicht wirklich gegeben bei dir .

Also wie gesagt Idee ist geil aber du musst wirklich am Konzept arbeiten ... zur not etwas Größer dimensionieren um auch die Luft zirk zugewährleisten .


Ich will mich jetzt nicht zuweit aus dem Fenster lehnen aber ist das SS sfx nt nicht ein wenig schwach um diese Komponenten ordenlich zu versorgen ?

Zuletzt bearbeitet:
Die Grafikkarte hat am Lüfter direkt Kontakt zu Ausßenwelt, nur die Gehäusewand mit Lüftungslöcher ist dazwischen. Die Karte pustet die Luft direkt nach draußen, sprich nur die Abwärme der Platine heizt das Case auf. Diese steigt nach oben und entweicht durch Lüftungslöcher.
Die CPU ist mit einem Topblow kühler ausgestattet, welcher die Luft direkt am Deckel ansaugt und an der Seite wieder abgeibt. Bedeutet: Wenig gestaute Luft im Case.
Das Netzteil agiert wie die Grafikkarte saugt direkt an der Gehäusewand an und pustet seitlich wieder raus. (Auf der Grafik ist das Netzteil falsch eingezeichnet) Sandybridge CPUs werden kaum warm daher sollte die Kühlund dicke reichen. Das Silverstone 450W SFX hat genug power um einen 2700k + HD 7970 zu versorgen. Der verbrauch eines solchen System liegt bei weniger als 320W ( Test: PowerColor HD 7970 CrossFire (Seite 9) - ComputerBase) im non OC Modus.
Das Kühlkonzept ist so ausgelegt das sich nur die warme Luft der CPU min im Case stauen kann.

Einziges Bedenken hab ich bei der 2,5" Datenträgerkühlung, denn diese könnte durch die GPU Rückseitenhitze negativ ausfallen.

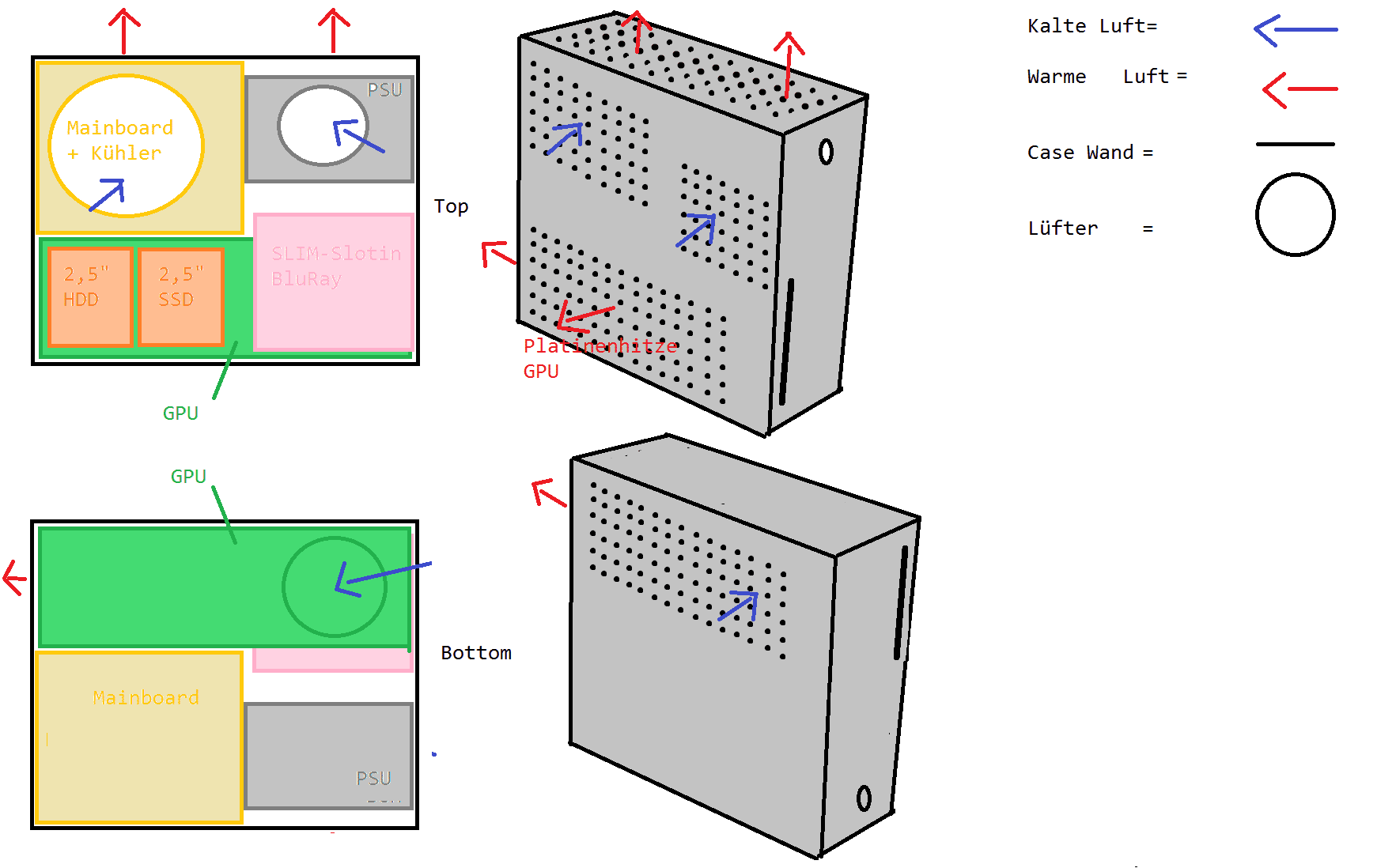

Ein Kleine Zeichnung:



Neues Bild von der Bodenplatte mit eingebauter Hardware:

Zuletzt bearbeitet:
Ok, denk aber an den Kabelsalat ... bzw Stecker
das silverston hat kein Kabelmanagement

Ich habe hier auch ein Silverstone sfx and meiner Hardware hängen mir kommt es immer etwas schwach vor weiss nicht ich habe das Gefühl als ob die apruten Sys neustarts/abstürze daher kommen

Ok das muss ich dann mal testen :)

Gesendet von meinem LG-P990 mit der Hardwareluxx App

Auch wenn der CPU-Kühler die Luft direkt durch den Deckel saugt, kann ich dir jetzt schon sagen, dass es trotzdem ziemlich warm wird da drin. Hab hier ein Lian Li C37, dass hat ja auch direkt über dem Kühler (Big Shuriken 2) Löcher und ebenfalls an den Seiten alles gelocht. Dennoch wird die CPU deutlich wärmer, wenn der Deckel oben zu ist, da sich die warme Luft trotz dem luftigen Gehäuse ordentlich staut. Wenn das Case dann nochmals kleiner wird, könnte ich mir schon vorstellen, dass es recht warm wird. Würde die CPU aufjedenfall undervolten und auch bei der Grafikkarte bisschen auf die Hitzeentwicklung achten ;)

Ok dann muss ich das mal testen wenn das Case fertig ist.

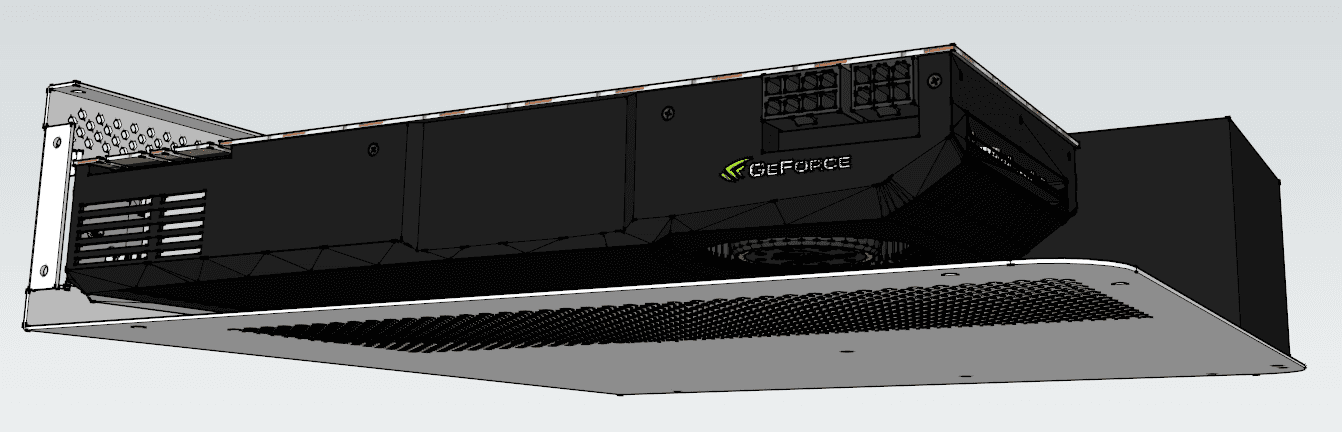

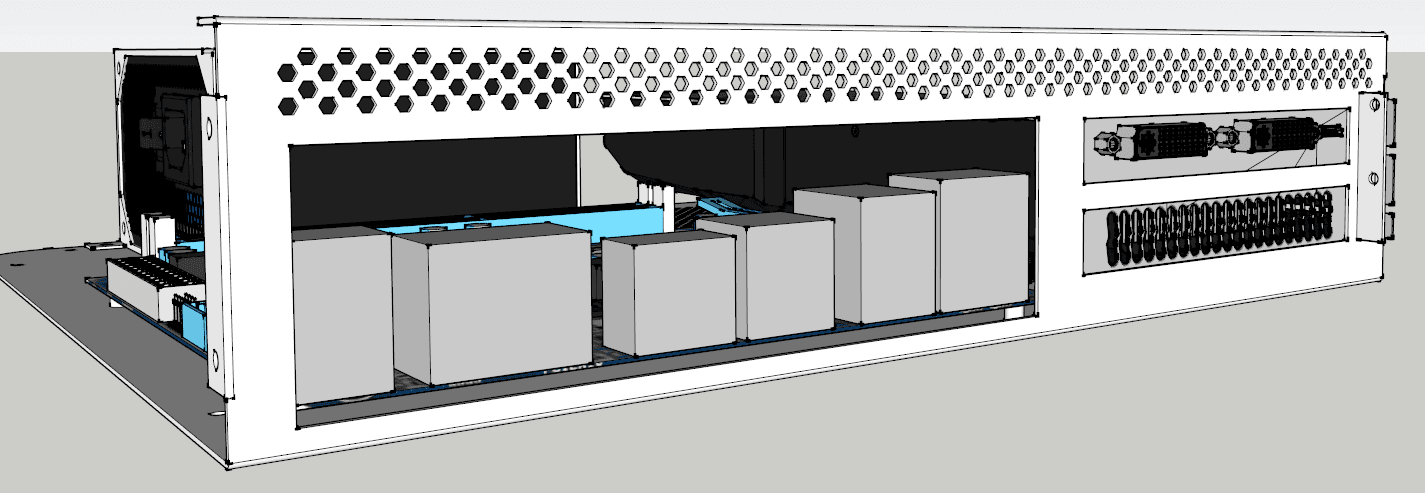

Hier sind die aktuellen Zeichnungen:



Jetzt fehlt nur noch der USB+Audio Frontausschnitt, der Powerknopf und der Deckel.
Dann ist alles 100% nach den Maßen von formfactors.org und vielen Datasheets.
Danach wird alles in Indisign als 2D Zeichnung gezeichnet und evt noch eine 3D Version mit Autocad.
Demnach wird die 2D Zeichnung 1:1 Gedruckt und ich lasse mir mal einen Kostenvoranschlag geben.

Was sagt ihr zu dem Case? Wie findet ihr die Idee?
Ich muss sagen das ich erschrocken war das Alienware was änliches gebaut hat, obwohl ich diese Idee schon seid 2 Jahren mit mir rumtrage.
Der Vorteil an meinem Case ist, dass es noch kleiner als das Alienware ist und die ganz großen Grafikkarten installiert werden können.

Also die Idee finde ich super. Ob man absolute High-End-Hardware zum laufen bringen kann, davon lasse ich mich gerne überraschen.

Mal gucken, was das Case dann kosten soll. :)

Ich finde die Idee super. Bin gespannt wie Du die Temps damit im Griff hälst. Btw: Schönes Board, verbaue ich heute Abend auch noch :)

schonmal an ne kompakte "fertig"-Wakü für den Prozessor gedacht, a la Corsair Hydro?
Dein "Projekt" interessiert mich wirklich ungemein...

jap hab ich wird ne version mit ner antec h2o 620 geben

Gesendet von meinem LG-P990 mit der Hardwareluxx App

Hiho ....,

Freilich ... die idee is klasse

wenn ich selbst nicht ansowas interessiert wäre würde ich ja net meine Bedenken äussern.

Bei der Alienware kiste muss du auch bedenken das wenn ich mir die graka anschaue das nicht unbedingt der burner is bzw lösen die das über externe Nts also können da schon mal keine Highend komponenten drinne sein

deshalb find ich die Kiste rotze da man mit dem Namen Alienware eigendlich leistung assoziiert

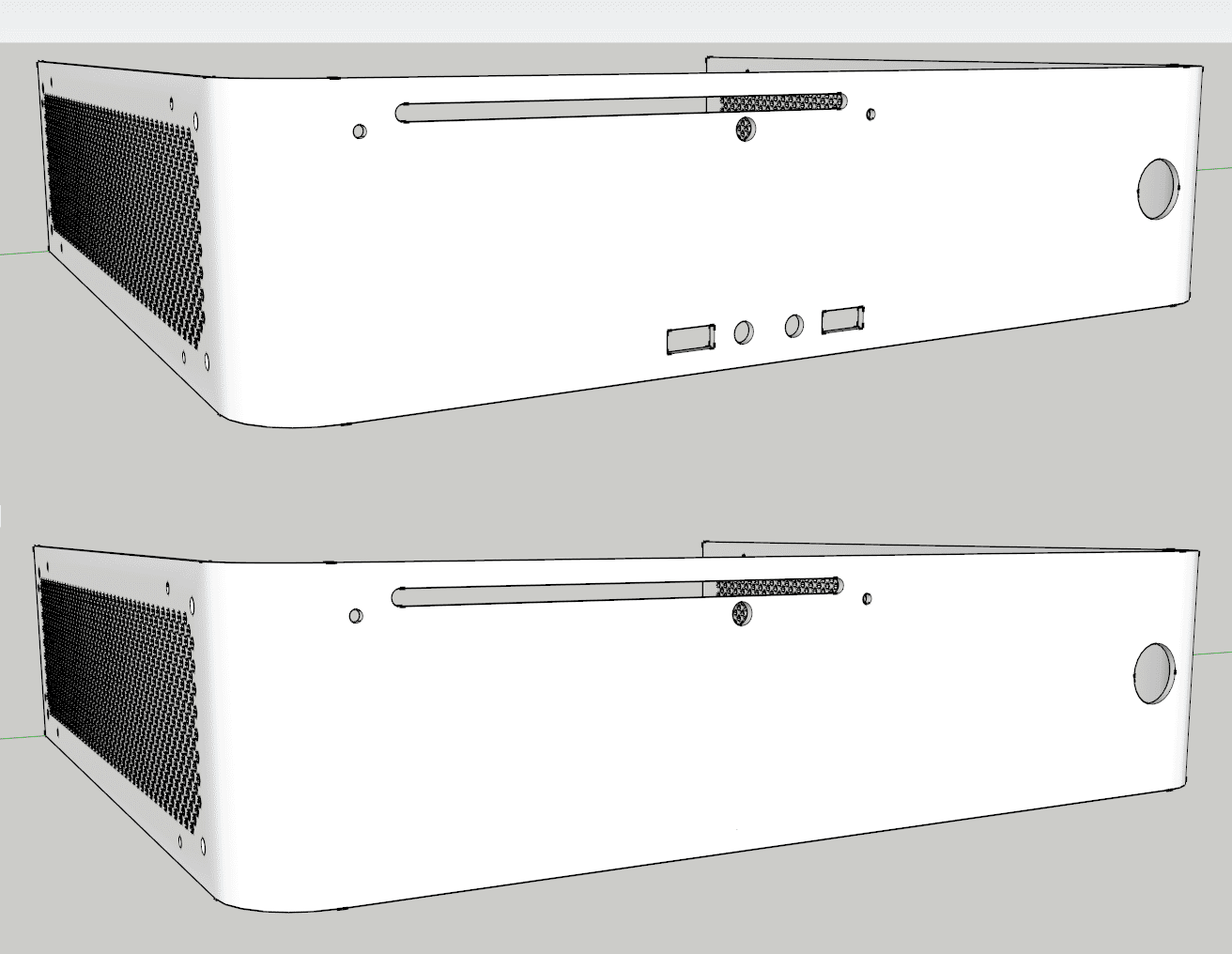

Bin gerade in einem Zwiespalt. Soll das Case Front USB und Audio haben ja oder nein?
Ich finde ohne wirkt das case optisch edler mit ist es allerdings praktischer.

usb .png

Was sagt ihr?

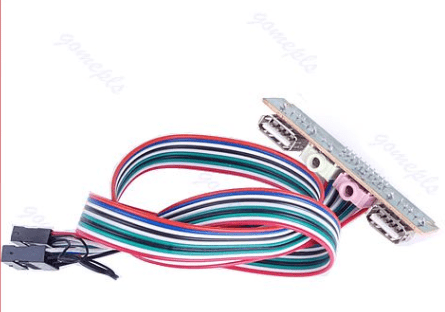

Dieses Panel soll verbaut werden:


Bist du noch in der Planungsphase oder hast du das Gehäuse schon angeertigt?

ich würde schon usb und audio in der Front vorsehen (meine Meinung) aber du hast ja schon geäußert das dir es ohne bessergefällt

Vielleicht USB an der Seite? Hab gestern ein Fractal Core 1000 bekommen, da sind die Anschlüsse auch an der Seite. Stört nicht die Optik und lässt sich dennoch, bei Bedarf, nutzen.

@LostDJ Wäre auch ne Idee nur leider Platztechnisch schwer zu lösen ;)

@o5tw1nd bin noch in der Plahnungphase das Gehäuse lasse ich ende März anfang April anfertigen. Theoretisch steht sogar nur eine Seite zur Verfügung, denn auf der anderen kann er bei bedarf stehen. Und über jene Seite die noch zur Verfügung steht, gibt das Gehäuse abwärme ab.
Ich denke ich belasse das I/O Panel an der Front.

Zuletzt bearbeitet:
hi
cooler entwurf, bin auf den prototypen gesapannt. zu meiner frage an dich, verkaufst du das case und lässt du es produzieren??? - wen ja für wie viel, denn ich hätte sehr großes interesse an so einem case ich würde maximal 150 euro zahlen^^

LG:Willi

Hi
Ich hatte auch fast die selbe Idee :)
Ich will es mir aber selbst bauen.
Hast du schon die angegebene Hardware?
Wäre ein samuel 17 Kühler nicht noch kleiner? Ich plane den zu benutzen.
Hast du schon Erfahrung mit dem Netzteil? Irgendwie fürchte ich das es zu laut sein wird.
Hast du schon ne Riser-Karte? Variieren die in der Höhe?
Planst du es auch hinstellen zu können?

Ich würde die Anschlüsse mit dem CD-Laufwerkschlitz in eine Linie tun, dann fallen sie nicht so in Auge und zerstören nicht so den schlichten Look :)

Viel Erfolg!!!

PS:
Thermisch sollte es keine Probleme geben solange du ne dhe-Karte und nen sandybridge benutzt

Zuletzt bearbeitet:
Ganz schön interessant deine Planung, mich interessiert was draus wird :)

Mal Abonniert!

Projekt liegt bis mai noch auf eis rechner ist verkauft und fie sachen aus meiner sig sollten alle bis mai da sein damit hab ich dann die passende hardware für das case mai bis juni sollte der erste prototyp da sein. Danach wird ein ausführlicher hitzeentwicklungstest gemacht. Dann gibt es einen ausführlichen review hier und wenn die resonanzen passen und ein interesse besteht ...kleingewerbe ;)

Gesendet von meinem LG-P990 mit der Hardwareluxx App
