Du solltest halt unbedingt drauf achten, dass die Pumpe immer mit genügend Flüssigkeit versorgt ist.
[Kaufberatung] Meine erste WaKü -- 2600K OC in CM 840 Gehäuse
- Ersteller Wynter
- Erstellt am
Yup, das sowieso. Der AGB sollte in meinem Kreislauf direkt nach dem Radiator kommen, danach halt die Pumpe, dann rüber zur CPU und rauf zum Radi.
Es geht nur darum es einfacher zu machen das Ding zu befüllen und entlüften.
So ich muss mich mal wieder melden. Mein Mini-Kreislauf läuft jetzt schon 'ne ganze Weile und ich
bin eigentlich fast zufrieden. Fast.
Es ist jetzt mittlerweile die dritte Variante, dritte Befüllung, und irgendwas ist immer.
Zuerst war's sehr laut. Die Pumpe machte vielleicht einen Krach. Ich denke es lag an der Luft im Schlauch.
Danach war es bedeudend ruhiger, aber unterwegs gab es immer wieder Schaumbildung.
Die dritte Variante ist in der Lautstärke sehr schwankend. Mal ist es 'nen Moment ruhig. Dann höre
ich es im Radiator laut plätschern, im AGB eh, und dann klingt die Pumpe verdammt zornig weil
irgendwo Luft ist. Es sind aber keine kleinen Bläschen mehr in den Schläuchen. Ich sehe auch so
nichts mehr. Die Flüssigkeit ist im Vergleich am klarsten. Klar, sie wird im AGB durch die Verwirbelung trübe.
Schlussfolgerung: die Laing DDC sollte geregelt bzw. gedrosselt werden. Evtl ist auch das Alphacool
Repack Single Bayres Rev 2 Müll. Ich habe da leider keine Vergleichsmüglichkeiten.
Eigentlich hätte ich ja kein drittes Mal umgebaut, aber es kam zum quasi GAU.
Ich hatte am Radiator hinten ein 2x 45° dual drehbares Stück benutzt, einen Hahn draufgepackt, 'nen
Stück Schlauch drauf gedreht und dann einen Trichter reingepropft. Befüllen war einfach nur geil.
So schnell!
Luft ging auch relativ zügig raus, bis auf die üblichen "Restprobleme".
Das ganze lief 1-2 Wochen. Dann entschloss ich mich den Rechner nach Monaten endlich wieder zu zu
machen. Das Winkelstück hinten war recht wobbelig und ich musste das Schlauchstück ein paarmal
richten, habe mir aber nichts weiter dabei gedacht. Oben kam einfach ein Pfropfen rein, Hahn zu und
fertig. Das System lief. Es gab keine Lecks. Oben in die Alu Platte kam ein Loch und ich konnte das
Gehäuse dann auch wirklich zu machen, mit Winkelstück und allem. Hab dann noch lecker gezockt und
alles war gut.
Am nächsten Tag machte ich den Rechner an und sah Grafikmatsch. Scheisse! Schnell ausgemacht,
aufgemacht und geguckt. Die Grafikkarte war lecker unter Wasser. Das PCB hatte 'nen guten Schluck
gesammelt. Dann merkte ich, dass sich beim Rausziehen der Papiertücher auch was an der Pumpe
gelockert hatte und es da vom AGB her auch tropfte. Lecker. Das war zum Glück halb so wild.
Trocknen, neu verschlauchen und gut.
Ich hatte vorher täglich geguckt ob auch alles trocken ist, im Leben nicht dran gedacht, dass nach
dem Schliessen der Seitenteile etc was passieren konnte. Hätte doch nie gedacht, dass sich das
Stück hinten so böse löst. Mittlerweile gucke ich wieder täglich. Einmal hinten, einmal Seite auf
und Karte anleuchten ...
Die Grafikkarte war jedoch hinüber. RIP GTX 680. Der Aufkleber mit der SN sah verdammt übel aus,
durchgeweicht, eingerissen. Ich hatte mich gedanklich schon damit abgefunden 'ne neue Karte kaufen
zu müssen. Erst kam 'ne alte Karte wieder rein, die 680 wurde gereinigt, lag dann ein paar Tage rum
und als ich dann nochmal guckte sah der Aufkleber doch gar nicht so schlimm aus. RMA, eingeschickt
und so wie das aussah gab es von EVGA eine nagelneue Karte zurück.
Im dritten Aufbau kommt hinten jetzt eine normale Anschraubtülle dran, kleines Stück Schlauch, 90°
Tülle, Schlauch, Tülle, Hahn, Tülle, Schlauch, Propfen. Klingt wild, ist es aber nicht.
Das Board hat wohl auch ein wenig was abbekommen. Im UEFI werden nur noch 6 von 8 USB Hubs
angezeigt. USB 3.0 Geräte wurden erst nicht erkannt, mittlerweile geht's aber. Lediglich das
externe Gehäuse mit dem BD-ROM muckt. Über USB 2 geht's sofort. 'nen wirklichen Unterschied merke
ich da eh nicht.
Jetzt denke ich über Phase 2 nach.
Ein 240er Radiator soll dazu kommen. Da muss ich gucken ob ich den an die beiden vorhandenen 120mm
Lüfter anschrauben kann. Falls das nicht geht, werde ich mir diese 120mm Universalhalterungen
holen.
Ich habe drüber nachgedacht den AGB zu wechseln und sehe da zwei Optionen:
1. Bitspower Z 80mm mit 'nem Doppelnippel Abstandsstück auf den Phobya Metallaufsatz der Pumpe
schrauben. Leider passt das nicht wirklich zum Shoggy. Das wird zu wackelig.
2. Monsoon Series 2 DDC Premium 5.25" Dual Bay Reservoir https://www.youtube.com/watch?v=oY7lnq3Uga4
Das Ding hat es mir irgendwie angetan. Allerdings schrecken die 100 Euro SEHR ab und ich weiss da
auch nicht ob ich nicht in denselben Luft Mist gerate.
Beides habe ich gedanklich beiseite geschoben und wollte erst einmal die Pumpe regeln.
Da war ich erst bei einem T-Balancer MiniNG gelandet, aber preislich bin ich da von einer Phobya
TPC 4x Fan- or Pump-Controller auch nicht weit weg und das Phobya Ding scheint deutlich bequemer zu
sein.
Das ist einer dieser Momente: https://www.dropbox.com/sh/elz5tiulzejz23t/Oymb51h0Yp/WC/Pumpe.mp3
iPhone 5 direkt vor dem Gehäuse, anschliessend in Audacity normalisiert. Entsprechend hört man die
Lüfter raus.
Die GTX 680 sollte unter Wasser gesetzt werden, diesmal richtig.
Der Watercool HEATKILLER® GPU-X³ GTX 680 "Hole Edition" Ni-Bl Block mit Backplate gefiel mir da mit am besten.
Wenn ich das richtig sehe hat die EVGA GeForce GTX 680 SC Signature 2 2GB GDDR5 das Referenz Design.
Zumindest wird mir das hier angezeigt: CoolingConfigurator.com
Passt das? Kann das wer bestätigen?
Wenn die Pumpe geregelt wird kann ich mir auch hinten den Einlass sparen und wieder über den AGB
befüllen. Der eigentliche Gedanke war ja die bessere Entlüftung.

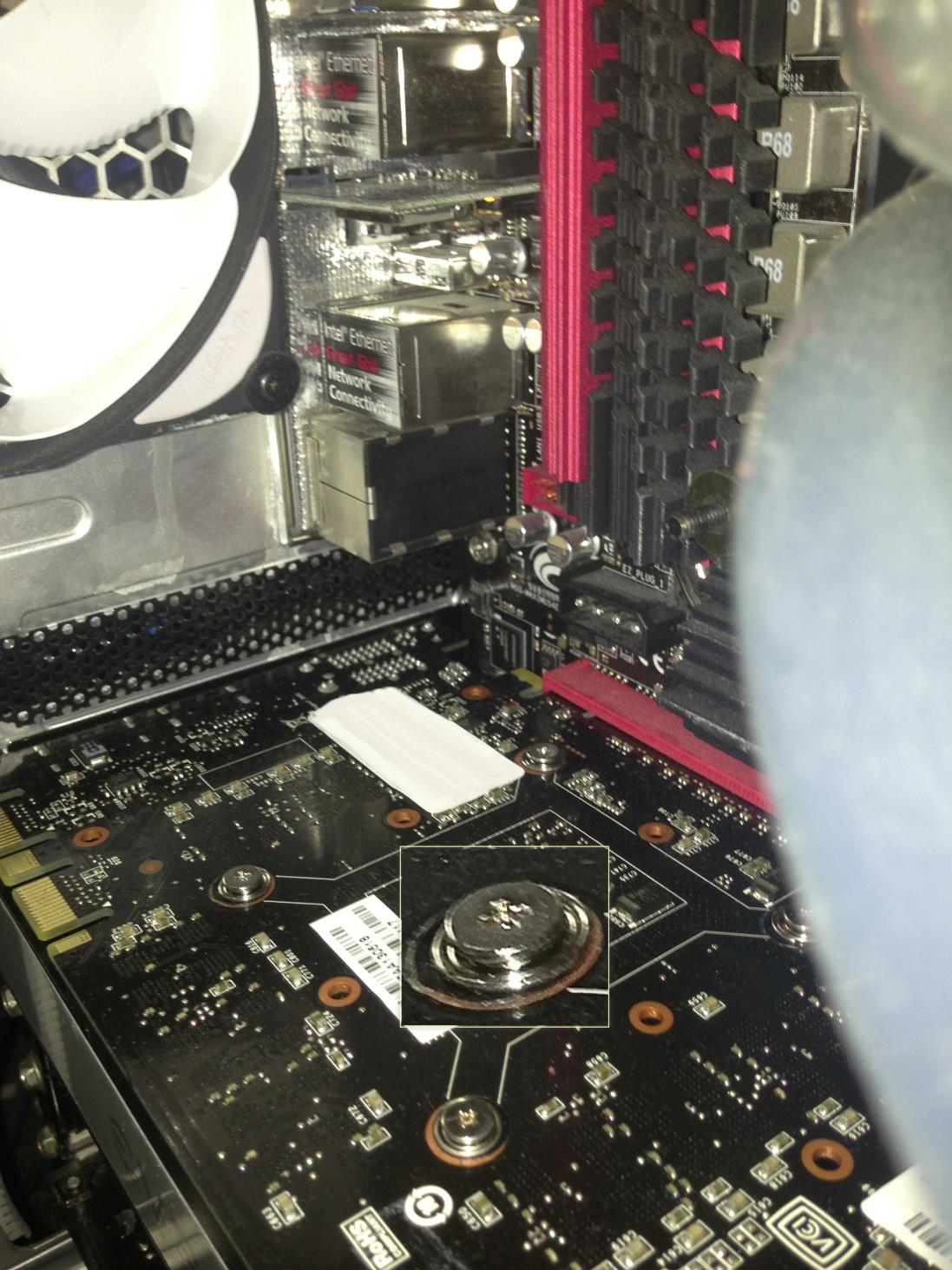

Wenn ich das richtig sehe wird mein jetziger GPU Kühler nur von vier Schrauben gehalten.
Ist das Loktite? Immerhin sind's Kreuz Köpfe und ich brauche keinen extra Torx Dreher.

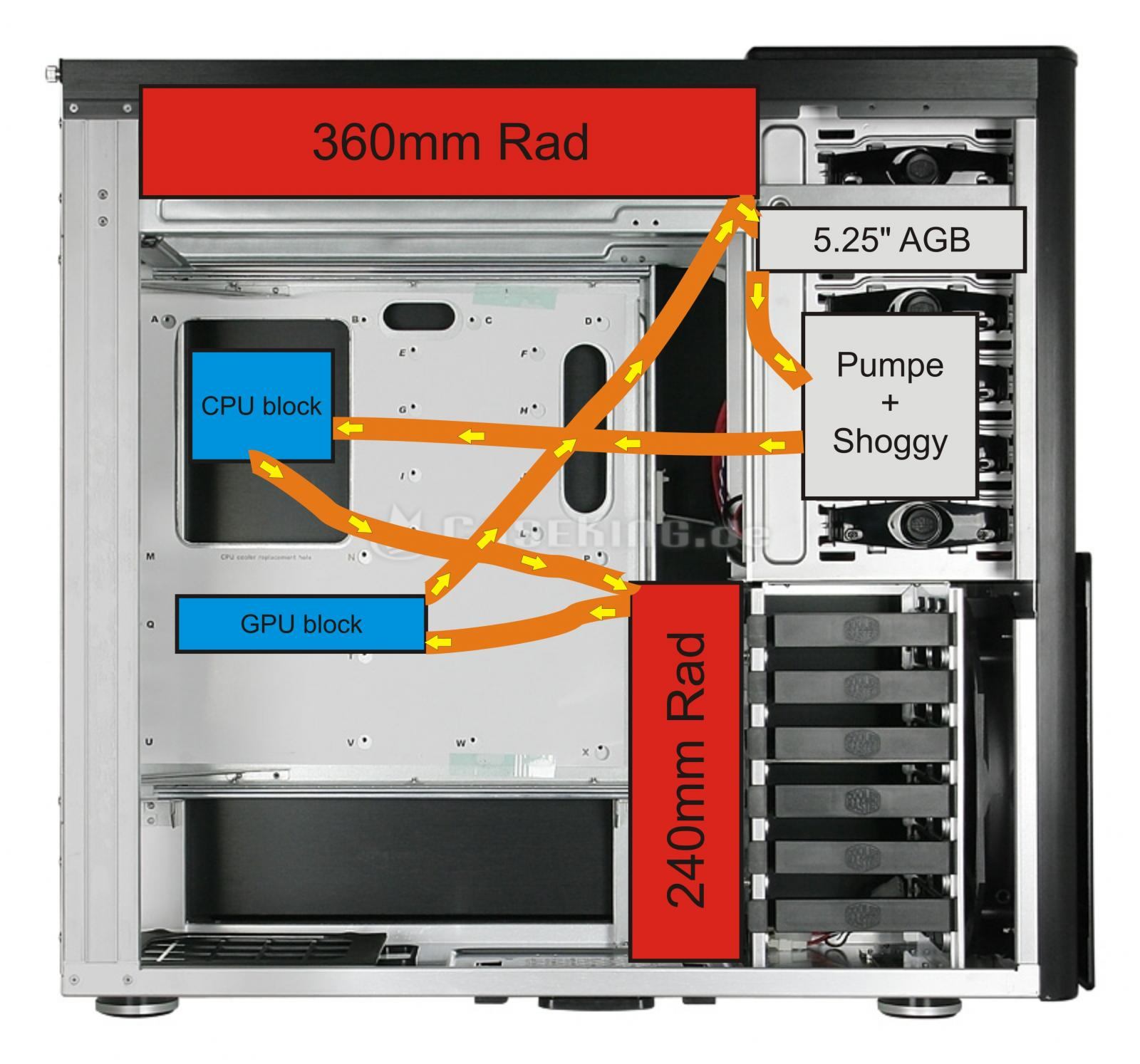

Verschlauchung:
Momentan sieht es so aus:
360er Radiator -> AGB -> Pumpe -> CPU -> Radiator
360er Radiator -> AGB -> Pumpe -- das bleibt wohl.
-> CPU -> 240er Radiator -> GPU -> 360er Radiator.
Alternativ von der Pumpe:
CPU -> GPU -> 240er -> 360er
Nächste Alternative:
240er Radiator -> GPU -> CPU -> 360er Radiator
Ich habe nochmal nachgeguckt und gemessen und denke nicht, dass ich den 240er Radiator ohne
Modifikationen an die Lüfter kriege.
Sowas hier sieht doch nicht schlecht aus: XSPC 120mm Radstand XSPC - Performance PC Water Cooling
accessories/120mm-universal-radstand
Da müsste der 240er doch hochkant dran passen, oder? Ich habe da auch wieder Bedenken. Die Schraube
vom Auslass unten könnte im Weg sein. Zumal kommt man an die 120mm Version gerade schlecht dran.
Amazon hat war welche im Marktplatz aber die wollen 12 Euro Porto
Von Bitspower gibt es was ähnliches:
Caseking.de » Wasserkühlung » Radiatoren » Halterungen » Bitspower Halterung für 120mm Radiatoren
Da würde ich am Porto sparen, denn den GPU Block und Backplate werde ich wohl da holen. Der Block ist
~20 Euro günsiger die Backplate noch im Sortiment. Bei AT finde ich nur eine für die GTX 690.
Ideen, Vorschläge? Alles Unfug? Sorry for den Roman
bin eigentlich fast zufrieden. Fast.
Es ist jetzt mittlerweile die dritte Variante, dritte Befüllung, und irgendwas ist immer.
Zuerst war's sehr laut. Die Pumpe machte vielleicht einen Krach. Ich denke es lag an der Luft im Schlauch.
Danach war es bedeudend ruhiger, aber unterwegs gab es immer wieder Schaumbildung.
Die dritte Variante ist in der Lautstärke sehr schwankend. Mal ist es 'nen Moment ruhig. Dann höre
ich es im Radiator laut plätschern, im AGB eh, und dann klingt die Pumpe verdammt zornig weil
irgendwo Luft ist. Es sind aber keine kleinen Bläschen mehr in den Schläuchen. Ich sehe auch so
nichts mehr. Die Flüssigkeit ist im Vergleich am klarsten. Klar, sie wird im AGB durch die Verwirbelung trübe.
Schlussfolgerung: die Laing DDC sollte geregelt bzw. gedrosselt werden. Evtl ist auch das Alphacool
Repack Single Bayres Rev 2 Müll. Ich habe da leider keine Vergleichsmüglichkeiten.
Eigentlich hätte ich ja kein drittes Mal umgebaut, aber es kam zum quasi GAU.
Ich hatte am Radiator hinten ein 2x 45° dual drehbares Stück benutzt, einen Hahn draufgepackt, 'nen
Stück Schlauch drauf gedreht und dann einen Trichter reingepropft. Befüllen war einfach nur geil.
So schnell!
Luft ging auch relativ zügig raus, bis auf die üblichen "Restprobleme".Das ganze lief 1-2 Wochen. Dann entschloss ich mich den Rechner nach Monaten endlich wieder zu zu
machen. Das Winkelstück hinten war recht wobbelig und ich musste das Schlauchstück ein paarmal
richten, habe mir aber nichts weiter dabei gedacht. Oben kam einfach ein Pfropfen rein, Hahn zu und
fertig. Das System lief. Es gab keine Lecks. Oben in die Alu Platte kam ein Loch und ich konnte das
Gehäuse dann auch wirklich zu machen, mit Winkelstück und allem. Hab dann noch lecker gezockt und
alles war gut.
Am nächsten Tag machte ich den Rechner an und sah Grafikmatsch. Scheisse! Schnell ausgemacht,
aufgemacht und geguckt. Die Grafikkarte war lecker unter Wasser. Das PCB hatte 'nen guten Schluck
gesammelt. Dann merkte ich, dass sich beim Rausziehen der Papiertücher auch was an der Pumpe
gelockert hatte und es da vom AGB her auch tropfte. Lecker. Das war zum Glück halb so wild.
Trocknen, neu verschlauchen und gut.
Ich hatte vorher täglich geguckt ob auch alles trocken ist, im Leben nicht dran gedacht, dass nach
dem Schliessen der Seitenteile etc was passieren konnte. Hätte doch nie gedacht, dass sich das
Stück hinten so böse löst. Mittlerweile gucke ich wieder täglich. Einmal hinten, einmal Seite auf
und Karte anleuchten ...
Die Grafikkarte war jedoch hinüber. RIP GTX 680. Der Aufkleber mit der SN sah verdammt übel aus,
durchgeweicht, eingerissen. Ich hatte mich gedanklich schon damit abgefunden 'ne neue Karte kaufen
zu müssen. Erst kam 'ne alte Karte wieder rein, die 680 wurde gereinigt, lag dann ein paar Tage rum
und als ich dann nochmal guckte sah der Aufkleber doch gar nicht so schlimm aus. RMA, eingeschickt
und so wie das aussah gab es von EVGA eine nagelneue Karte zurück.
Im dritten Aufbau kommt hinten jetzt eine normale Anschraubtülle dran, kleines Stück Schlauch, 90°
Tülle, Schlauch, Tülle, Hahn, Tülle, Schlauch, Propfen. Klingt wild, ist es aber nicht.
Das Board hat wohl auch ein wenig was abbekommen. Im UEFI werden nur noch 6 von 8 USB Hubs
angezeigt. USB 3.0 Geräte wurden erst nicht erkannt, mittlerweile geht's aber. Lediglich das
externe Gehäuse mit dem BD-ROM muckt. Über USB 2 geht's sofort. 'nen wirklichen Unterschied merke
ich da eh nicht.
Jetzt denke ich über Phase 2 nach.
Ein 240er Radiator soll dazu kommen. Da muss ich gucken ob ich den an die beiden vorhandenen 120mm
Lüfter anschrauben kann. Falls das nicht geht, werde ich mir diese 120mm Universalhalterungen
holen.
Ich habe drüber nachgedacht den AGB zu wechseln und sehe da zwei Optionen:
1. Bitspower Z 80mm mit 'nem Doppelnippel Abstandsstück auf den Phobya Metallaufsatz der Pumpe
schrauben. Leider passt das nicht wirklich zum Shoggy. Das wird zu wackelig.
2. Monsoon Series 2 DDC Premium 5.25" Dual Bay Reservoir https://www.youtube.com/watch?v=oY7lnq3Uga4
Das Ding hat es mir irgendwie angetan. Allerdings schrecken die 100 Euro SEHR ab und ich weiss da
auch nicht ob ich nicht in denselben Luft Mist gerate.
Beides habe ich gedanklich beiseite geschoben und wollte erst einmal die Pumpe regeln.
Da war ich erst bei einem T-Balancer MiniNG gelandet, aber preislich bin ich da von einer Phobya
TPC 4x Fan- or Pump-Controller auch nicht weit weg und das Phobya Ding scheint deutlich bequemer zu
sein.
Das ist einer dieser Momente: https://www.dropbox.com/sh/elz5tiulzejz23t/Oymb51h0Yp/WC/Pumpe.mp3
iPhone 5 direkt vor dem Gehäuse, anschliessend in Audacity normalisiert. Entsprechend hört man die
Lüfter raus.
Die GTX 680 sollte unter Wasser gesetzt werden, diesmal richtig.
Der Watercool HEATKILLER® GPU-X³ GTX 680 "Hole Edition" Ni-Bl Block mit Backplate gefiel mir da mit am besten.
Wenn ich das richtig sehe hat die EVGA GeForce GTX 680 SC Signature 2 2GB GDDR5 das Referenz Design.
Zumindest wird mir das hier angezeigt: CoolingConfigurator.com
Passt das? Kann das wer bestätigen?
Wenn die Pumpe geregelt wird kann ich mir auch hinten den Einlass sparen und wieder über den AGB
befüllen. Der eigentliche Gedanke war ja die bessere Entlüftung.
Wenn ich das richtig sehe wird mein jetziger GPU Kühler nur von vier Schrauben gehalten.
Ist das Loktite? Immerhin sind's Kreuz Köpfe und ich brauche keinen extra Torx Dreher.
Verschlauchung:
Momentan sieht es so aus:
360er Radiator -> AGB -> Pumpe -> CPU -> Radiator
360er Radiator -> AGB -> Pumpe -- das bleibt wohl.
-> CPU -> 240er Radiator -> GPU -> 360er Radiator.
Alternativ von der Pumpe:
CPU -> GPU -> 240er -> 360er
Nächste Alternative:
240er Radiator -> GPU -> CPU -> 360er Radiator
Ich habe nochmal nachgeguckt und gemessen und denke nicht, dass ich den 240er Radiator ohne
Modifikationen an die Lüfter kriege.
Sowas hier sieht doch nicht schlecht aus: XSPC 120mm Radstand XSPC - Performance PC Water Cooling
accessories/120mm-universal-radstand
Da müsste der 240er doch hochkant dran passen, oder? Ich habe da auch wieder Bedenken. Die Schraube
vom Auslass unten könnte im Weg sein. Zumal kommt man an die 120mm Version gerade schlecht dran.
Amazon hat war welche im Marktplatz aber die wollen 12 Euro Porto
Von Bitspower gibt es was ähnliches:
Caseking.de » Wasserkühlung » Radiatoren » Halterungen » Bitspower Halterung für 120mm Radiatoren
Da würde ich am Porto sparen, denn den GPU Block und Backplate werde ich wohl da holen. Der Block ist
~20 Euro günsiger die Backplate noch im Sortiment. Bei AT finde ich nur eine für die GTX 690.
Ideen, Vorschläge? Alles Unfug? Sorry for den Roman
Ich kam gerade auf die Idee einen weitern 120mm Radiator hinten mit rein zu hängen.
Da ist doch eh 'nen 120er Lüfter. Kann man auch 'ne Radiator dran schrauben, oder?
Oder bringt das nichts?
Der eigentliche Gedanke war einen Radiator zwischen CPU und GPU zu haben.
So könnte ich von der Pumpe -> CPU -> 120er -> GPU -> 120er -> 360er.
Das gäbe dann einen schönen Kreislauf und keine hin und her Zickzack-Verschlauchung.
Von der GPU könnte ich gerade runter, zum T-Stück und von dort zum 240er.
Das T-Stück mit dem Ablasshahn läge dann am Boden vom Gehäuse. Tiefer geht's nicht.
Und wenn es liegt brauche ich mir keine Gedanken über das zusätzliche Gewicht am Schlauch zu machen.
Da ist doch eh 'nen 120er Lüfter. Kann man auch 'ne Radiator dran schrauben, oder?
Oder bringt das nichts?
Der eigentliche Gedanke war einen Radiator zwischen CPU und GPU zu haben.
So könnte ich von der Pumpe -> CPU -> 120er -> GPU -> 120er -> 360er.
Das gäbe dann einen schönen Kreislauf und keine hin und her Zickzack-Verschlauchung.
Von der GPU könnte ich gerade runter, zum T-Stück und von dort zum 240er.
Das T-Stück mit dem Ablasshahn läge dann am Boden vom Gehäuse. Tiefer geht's nicht.
Und wenn es liegt brauche ich mir keine Gedanken über das zusätzliche Gewicht am Schlauch zu machen.
Mittlerweile ist alles eingebaut und läuft, auch wenn ich mal wieder mit der Luft kämpfe.
Alphacool NexXxoS UT60 Full Copper 240mm + 2x Noctua NF-F12 in Push
Bitspower 120mm Halterung
Watercool Heatkiller GPU-X³ GTX 680 "Hole Edition" Ni-Bl + Backplate
Phobya TPC 4x Lüftersteuerung
Bitspower Thermosensor G1/4 Zoll Verschraubung
Reihenfolge:
AGB -> Pumpe -> CPU -> GPU -> 240er Radiator -> 360er Radiator
Weder die Bilder noch der Aufbau sehen so pornös aus wie die Bilder im Bilder Thread.
Davon sehe ich aber selten was. Geschlossenes Gehäuse ohne Fenster steht unter'm Tisch ...
Bei offenem Gehäuse:
22C Raum
27C Wasser
34C GPU Last
24C GPU idle -- wie niedrigster CPU Kern idle. (24 30 33 28)
Die Temperaturen werden noch entsprechend etwas nach oben gehen wenn das Gehäuse wieder zu ist.
Hier sieht man noch die Luft im AGB:
https://www.youtube.com/watch?v=kOBk-TbdcGk
Wenn ich den Rechner abschalte ist das Stück zwischen 240er Radiator und GPU quasi leer.
Insgesamt ist es dank Regelung deutlich leiser geworden. Zwischendurch gurgelt die WaKü allerdings ironischerweise wie ein Water Cooler.
Die Befüllung an sich hat genervt ohne Ende. Wasser wolle einfach nicht aus dem AGB ablaufen.
Das Ding stört mich mehr und mehr. Ich wünschte ich hätte mehr Platz.
Ohne die Halterung liess sich der Radiator so im Gehäuse nicht unter bringen. Ich hätte ein entsprechend grosses
Loch in die Bodenplatte schneiden müssen.
Das Schliessen der rechten Seitentür erinnerte stark an das Reisekoffer Phänomen - geht nur zu wenn man sich drauf setzt.
Alphacool NexXxoS UT60 Full Copper 240mm + 2x Noctua NF-F12 in Push
Bitspower 120mm Halterung
Watercool Heatkiller GPU-X³ GTX 680 "Hole Edition" Ni-Bl + Backplate
Phobya TPC 4x Lüftersteuerung
Bitspower Thermosensor G1/4 Zoll Verschraubung
Reihenfolge:
AGB -> Pumpe -> CPU -> GPU -> 240er Radiator -> 360er Radiator
Weder die Bilder noch der Aufbau sehen so pornös aus wie die Bilder im Bilder Thread.
Davon sehe ich aber selten was. Geschlossenes Gehäuse ohne Fenster steht unter'm Tisch ...
Bei offenem Gehäuse:
22C Raum
27C Wasser
34C GPU Last
24C GPU idle -- wie niedrigster CPU Kern idle. (24 30 33 28)
Die Temperaturen werden noch entsprechend etwas nach oben gehen wenn das Gehäuse wieder zu ist.
Hier sieht man noch die Luft im AGB:
https://www.youtube.com/watch?v=kOBk-TbdcGk
Wenn ich den Rechner abschalte ist das Stück zwischen 240er Radiator und GPU quasi leer.
Insgesamt ist es dank Regelung deutlich leiser geworden. Zwischendurch gurgelt die WaKü allerdings ironischerweise wie ein Water Cooler.
Die Befüllung an sich hat genervt ohne Ende. Wasser wolle einfach nicht aus dem AGB ablaufen.
Das Ding stört mich mehr und mehr. Ich wünschte ich hätte mehr Platz.
Ohne die Halterung liess sich der Radiator so im Gehäuse nicht unter bringen. Ich hätte ein entsprechend grosses
Loch in die Bodenplatte schneiden müssen.
Das Schliessen der rechten Seitentür erinnerte stark an das Reisekoffer Phänomen - geht nur zu wenn man sich drauf setzt.
Zuletzt bearbeitet:
