[Sammelthread] MSI B350 Tomahawk (AM4)

Graffetix Van Coure · 08.02.2018

Mahlzeit

Mich dringt nur eine Frage! Verlangt die CPU immer noch so Unmengen an Vcore oder ist es endlich wieder möglich Undervolting zu betreiben ?

CrazyCookie · 08.02.2018

@Conehead:
*Ja, die neuen Ramteiler sind im 1C0 noch immer vorhanden, also 2866, 3000, 3066, 3133 usw in 66er Schritten bis hoch auf 4200.
*Vcore kleiner als 1,3V ist manuell noch immer nicht einstellbar. Finde nicht das meine CPU plötzlich mehr Spannung braucht, habe meine OC-Settings schon seit Bios 133 oder so fast gleich, nur den Ramtakt konnte ich alle paar Biosversionen von 2666 über 2800 auf 2933 steigern(3000 geht zwar jetzt auch aber nicht mit den Timings stabil die ich gern hätte).

Conehead · 08.02.2018

hi,
jetzt bin ich echt verunsichert was das neue Bios betrifft !?!
Kann man da echt keinen kleineren vcore Wert als 1,3v einstellen oder startet es mit kleineren Werten nur nicht zuverlässig? Das wäre ja eine tolle Lösung für das Problem dass kleinere Werte nicht startfähig sind!
Mit dem 1.9 geht's wenigstens mit 1,2650v noch einwandfrei - früher dagegen gingen die 3800mhz aber auch mit nur 1,23125v fehlerfrei, jedoch war das mit dem RAM >2666mhz kaltstartproblematisch.

Unter diesen Umständen kann mir der Ramteiler für 3000mhz gestohlen bleiben...

Gruß

CrazyCookie · 08.02.2018

direkt unter 1,3V kommt gleich Auto, hab vorhin getestet und bei 3,2 GHz gibt auto 1,1v, aber manuell ist die VCore nur runter bis 1,3V einstellbar.

Rancor2017 · 09.02.2018

Ich habe mit diesem Bios ( 7A34v1C ) ein extrem merkwürdiges Phänomen. Zunächst habe ich mich tierische gefreut das mein DR Hyninx Ram nun mit dem XMP Profil auf 3200 Mhz läuft.
Nach einiger Zeit hab ich eher durch Zufall herrausgefunden das etwas nicht stimmt. Ich habe direkt, nachdem ich XMP eingestellt habe, einen CPU-Z Benchmark durchlaufen lassen. Die Werte waren korrekt für meine System
Single Core ~ 440 Punkte Multicore 3600 Punkte ( R5-1600 @ 3,9Ghz ). Soweit so gut.

Dann habe ich nen Runde PS4 gezockt, ich denke so 2 Stunden ca., dann habe ich mich wieder an den Rechner, der immer noch an war, gesetzt und nochmal ein CPU-Z Benchmark durchgeführt... und jetzt kommts:

Plötzlich habe ich Single Core nur noch 280 Punkte und Multicore 3300. :stupid:

. Es liefen keine anderen Anwendungen und vor dem Benchmark hatte die CPU auch keine Auslastung.
Laut CPU-Z, HWInfo und anderer Monitoring Software läuft meine CPU auf 3900 Mhz und der RAM auf 3200...
Als Energieprofil war Höchstleistung eingestellt. Spiele laden und laufen auch langsamer...

Dann bin ich zurück auf 3000 Mhz, gleiches Spiel.

Jetzt habe ich mal meine Einstellung vom alten Bios gesetzt. Also 2667 MHZ 14-14-14-34 54 TRFC. Jetzt mal schauen... Wenn das auch nicht funktioniert stimmt was mit dem Bios nicht.

Achja Memtest hat keine Fehler gefunden...

j0uns · 10.02.2018

mal eine Frage, die sich nicht ums Bios dreht - hat jemand es geschafft, Speedfan mit dem Board und den verbauten Sensoren anständig zum Laufen zu bringen?

Conehead · 10.02.2018

hi,
nein leider geht Speedfan nicht mit der Kombi ... ;-(
Hatte das auf meiner Intel-Kiste auch immer immer liebend gerne im Einsatz weil es alles sauber im Graphen anzeigen kann.

Jetzt hab ich als Monitoring-Tool das HWINFO64 im Einsatz, das geht auch per Autostart mit Anzeige der Temperatur im Systray neben der Uhr. Das kann sogar mehrere dort anzeigen.
(in meinem Fall CPU - GPU - System - Motherboard)

Gruß

j0uns · 10.02.2018

Danke. Mir geht's primär um die Lüftersteuerung, übers Bios bekomme ich das nicht zufriedenstellend hin :wall:

Hab dem Entwickler mal einen Report gesendet. Mal schauen

Conehead · 10.02.2018

hi,
aso...damit hab ich nicht gerechnet, weil eigentlich die Lüftersteuerung & Anschlußmöglichkeiten so ziemlich das beste am Board ist !?!
Gruß

Graffetix Van Coure · 13.02.2018

@ Rancor
Als Energieprofil war Höchstleistung eingestellt. Versuchs mal mit dem Ryzen Power Profil, vieleicht hast du damit mehr Erfolg.

@ An alle
Also das würde bedeuten das z.b ein Ryzen 1600 mit einer AUTO Vcore von 1,1v Arbeitet, würde man diesen Übertakten so müsste die Spannung auf 1,3v festgesetzt werden oder setzt sich gegebenfalls automatisch auf diesen Wert ?
Das würde dann Aussagen das mit dem neuen BIOS immer noch kein Undervolting möglich ist oder bzw. ich mich mit dem zufrieden geben muss was mir das BIOS für meinen R1600X (Standart 3600mhz) vorgibt ?

JocPro · 13.02.2018

New beta is out! (1D1)
---
Es gibt eine neue Beta-Version!

https://drive.google.com/file/d/1OZM9mJFnCGHz5a_FfJvmVDqbiycxdOOq/view?usp=sharing

Conehead · 13.02.2018

hi,
das mit dem "nicht-weniger-als-1,3v-Vcore-Problem" trifft wohl alle aktuellen MSI-AM4-Bretter-Bios'e, sogar Leute mit X370'ern haben die gleichen Probleme...!?!

Gruß

GamingWiidesire · 14.02.2018

Hab nun im Startpost die Bios Versionen auf den aktuellen Stand gebracht. Da ich das Board nicht mehr besitze, kann ich die Build Dates nicht mehr selber nachvollziehen. Ab Bios 1B2 könnten also Fehler enthalten sein bezüglich Datum, könnt ihr gerne korrigieren.

blackbird69 · 15.02.2018

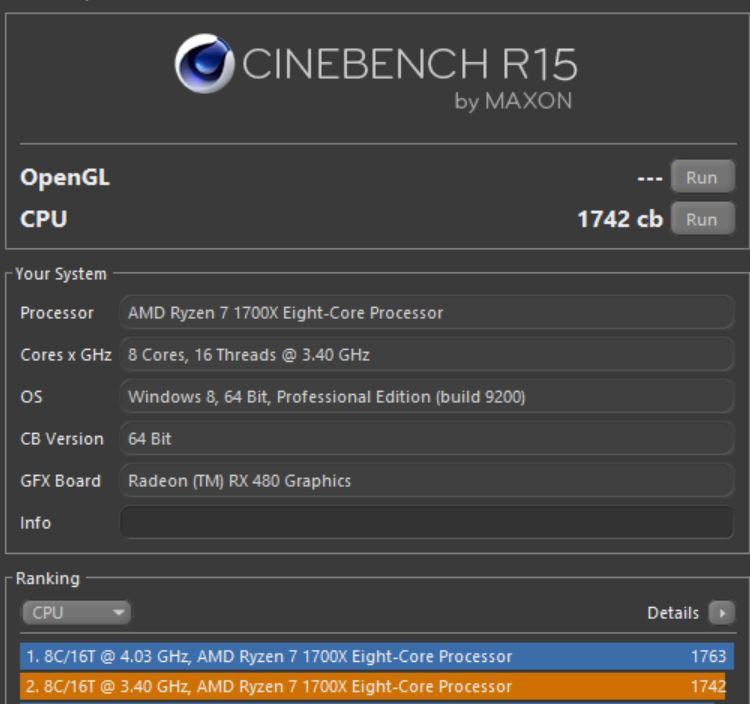

Also Bios 1.C0 (01/25/2018) läuft bei mir echt gut bin zufrieden

https://valid.x86.fr/s182zk

Prozessor: AMD Ryzen 1700X 8 Prozessorkerne 16 Threads ( 8 x 3,900 GHz)
Arbeitsspeicher: G.Skill DDR4 16GB PC 3200 CL15 KIT (2x8GB)16GFX AMD Ryzen
Gehäuse: Sharkoon DG7000-G PC-Gehäuse mit extragroßem Seitenfenster aus gehärtetem Glas (2x USB 3.0, 2x USB 2.0, 3x 140 mm LED-Lüfter) rot + 2 x 140mm Lüfter
Mainboard: MSI B350 Tomahawk
Netzteil: Enermax 750W Revolution XZt II 80+ Gold Modular
CPU Kühler : Noctua NH-U14S CPU-Kühler – 2 x 140mm Lüfter ( Push/Pull betrieb )
Grafikkarte: MSI Radeon RX 480 GAMING X 4GB DDR5 256bit 1xDVI 2xHDMI 2xDP
Festplatte 1: Corsair Neutron XTi SSD 2,5 Zoll 240GB SATA3 ( System )
Festplatte 2: WESTERN DIGITAL WD Black 2 TB ( 2000GB) (WD2003FZEX)

gyGor · 16.02.2018

Ist mit der neusten Beta das Vcore Problem behoben ?

Tavvix · 17.02.2018

Ich hab immer noch 1.70 drauf :coolblue:

CrazyCookie · 18.02.2018

1.70 ist ja auch ein echt gutes Bios. Das hatte ich auch lange drauf.

Mir sind bis jetzt nur 2 Sachen aufgefallen die mich am 1C0 stören.
.) Undervolting ist nicht mehr möglich
.) Nach einem Reboot braucht das Netzwerk ungefähr 2 min bis es eine Verbindung bekommt. Wenn der PC ausgeschaltet wird und dann wieder gestartet wird ist die Netzwerkverbindung sofort verbunden.

Aber ich kann damit leben auch wenn das Rebootproblem nervig ist.

bLa · 18.02.2018

Ich hatte lange Bios 170, übertakten konnte ich damit gar nicht und mein 3200er Ram lief maximal auf 2800. Jetzt hab ich das 1C0 geflasht, damit läuft der Ram jetzt problemlos auf 3200 und die CPU lässt sich auch übertakten.
Bin mit dieser Bios-Version sehr zufrieden, es nervt nur, dass man den Vcore manuell nicht unter 1,3 V Setzen kann. Aber mit der Load-Line Calibration kann man die Spannung etwas senken.

Grüße

Diaphin · 19.02.2018

Tavvix schrieb:
Ich hab immer noch 1.70 drauf

Ich auch

Erst wenn jemand sagt - hier Kollege das Bios "9XIIV2" bringt dir ohne jegliche Nachteile 500MHz mehr auf 1.35 Volt und dein 2666 Ram läuft auf 4000 MHz ohne macken.
Daannnnn - ja selbst dann bleib ich auf 1.7 ^^
hihi

wie ich sehe ist V1.D1 ja auch schon als beta da. Geht scheinbar wieder voran im Moment wieder.
Muss sagen bis jetzt läuft das B350 Tomahawk noch super sauber und die Temperaturen sind dank des kalten Winters momentan im perfekten Bereich ^-^
Und der 1600x rockt die aktuellen Games wirklich sehr. Weiter so leute

:P

Graffetix Van Coure · 20.02.2018

@ bLa
Die Load-Line Calibration nur mit bedacht verwenden sonst hauste dir ruck zuck VCore Peaks rein die deine Max VID überschreiten und somit die Livetime deiner CPU stark beeinträchtigen können!

@ Diaphin
Ich hab bei mir auch noch 1.71 am laufen, ob jetzt 1.70 oder 1.71 beide waren bissher die besten BIOS Versionen.
Na ja bei einem klaren Performance Plus, gekoppelt mit dem undervolting Feature ...würde ich nicht nein sagen

Ja der 1600X ist schon ein Tier für sich ich merke das auch immer wieder selbst ohne OC ! Na ja ich häng so oder so immer im GPU Limit aber ich muss sagen Assassins Creed - Orgins sowie Middle-Earth - Shadow of War laufen auf Full HD wirklich Top, 2K geht auch noch aber da wirds schon eng mit meiner GTX1070.

Hoffen wir mal das beste im Bezug auf neue BIOS Versionen

Conehead · 20.02.2018

hi,
mit der LLC auf hohem Level (=8) kann mann die Spannung unter Last schon gut senken ... geht halt im Idle wieder hoch.
Trotzdem wird die CPU-Lasttemperatur nicht so ansteigen.
Blöd nur, dass nicht zweifelsfrei feststeht welche der 8 Stufen LLC der Auto-Einstellung entspricht - aber ich denke mal 4.

Für mich ist BIOS 1.9 das "beste", weil nur diese erlaubt es mir meinen RAM (CMK16GX4M2B3000C15) mit 3066mhz fehlerfrei zu betreiben.
Mit den älteren BIOS-Versionen hatte ich sogar bei 2933mhz KaltStartprobleme.

Gruß

nagus · 20.02.2018

Ryzen DRAM Calculator

Das schon jedem bekannt? Sehr cooles Tool!

bLa · 21.02.2018

Graffetix Van Coure schrieb:
@ bLa
Die Load-Line Calibration nur mit bedacht verwenden sonst hauste dir ruck zuck VCore Peaks rein die deine Max VID überschreiten und somit die Livetime deiner CPU stark beeinträchtigen können!

Ich nutze den "entspanntesten" LLC Mode 8. Den höchsten Vcore Wert, den ich in HWiNFO gesehen habe lage bei 1,304V - das entspricht dem eingestellten Wert im Bios. Es sei denn das sind unsichtbare Peaks von denen du sprichst.

Graffetix Van Coure · 21.02.2018

@ BLa
Wenn du dir die Werte über HWInfo ansiehst dürftest du eigentlich angezeigt bekommen ob deine VID Überschritten wird!
Es geht ja nur darum das mit zu hoher LLC die Spannung (VCore) unter Last auf ein nieder Wert gedrückt wird, dieser aber beim Last auf /Idle Zustand über die eigentliche VID schreiten kann und das ist weniger Vorteilhaft auser beim OCen den da gehts halt nicht anders.
VID, vCore und Loadline Calibration erklärt - YouTube

simosh · 02.03.2018

Für das Tomahawk Arctic kam am selben Tag ebenfalls das neue BIOS mit Agesa Update raus: 7A34vHA

Da sich mMn beide Boards ähnlich verhalten (je nach BIOS Version und was man hier so liest), wollte ich mal kurz in die Runde fragen wie es so mit dem neuesten BIOS so läuft...
positiv:
* ich konnte meinen G.Skill F4-3200C16D-16GVKB auf 3333 MHz übertakten (16-18-18-36)

negativ:
* ich kann nicht mehr auf ein anderes BIOS flashen, es kommt eine Meldung die lautet ungefähr "... lässt sich aus Stabilitätsgründen keine ältere BIOS Version flashen.."
* ich konnte zunächst nur im Default in Win 10 booten, ansonsten hatte ich jedesmal Autoreparatur und einen bunten Korb an Fehlercodes von A- Z. - Nachtrag 11.3.: Win10 neu aufgesetzt, da immer noch BlueScreens
* nach einem Firmware-Update meiner Samsung 850 Evo konnte ich starten
* ich habe 2 GraKas verbaut, der Rechner startet nur noch über den zweiten Monitor! Habe die Graka 2 deaktiviert, Treiber de- und neuinstalliert, dann spielt er trotzdem das Bild auf den zweiten. Also BIOS, Startsequenz Windows. Erst im Startbildschirm Windows läuft es dann korrekt über Monitor 1 - Nachtrag 11.3.: Karte 2 raus / rein bei Neuinstallation Win10, weiterhin das gleiche Problem.
* mein Ryzen läuft normalerweise auf 3,85 Ghz, wird mir mit CPU-Z auch so angezeigt. Nur im Windows Taskmanager, der das noch nie so richtig angezeigt hat, spielt das jetzt komplett verrückt mit Anzeigen von 2,8 - 3,9 Ghz (mein OC ist minimal, mit Takt umstellen, Spannung manuell und LLCalibration eingestellt) - Nachtrag 11.3.: Taskmanager zeigt jetzt fix mit 3,2 Ghz trotz OC an.

Edit wegen Win 10 Neu aufgesetzt da keine Stabilität mehr.

CrazyCookie · 10.03.2018

Da es so ruhig hier im Thread geworden ist, melde ich mal das mein 2x16GB 2666er CL16 RAM (Hynix AFR Chips) mit Bios 1C0 endlich mit 3200 CL16 läuft.

Conehead · 13.03.2018

hi,
jetzt isses wieder soweit ... das Bios 7A34v1F steht auf der Webseite zur Verfügung.
Wer traut sich und berichtet ... ob z.b. die kleinst mögliche Vcore immer noch 1,3v ist ?
;-)

Gruß

nagus · 14.03.2018

Neues offizielles Bios!

7A34v1F

- Improved memory compatibility.
- Improved PCIE device compatibility.
- Update AGESA Code 1.0.0.1a to support new upcoming processors.

simosh · 15.03.2018

Sehr schön. Dann kann es sich nur noch um Wochen handeln bis das stiefmütterliche Arctic auch ein Update bekommt... Ich kauf nie wieder ein non-mainstream Board.

nagus schrieb:
- Improved PCIE device compatibility.
.

Das hört sich gut an, deckt sich irgendwie mit meinem Problem...

gyGor · 16.03.2018

So, habe jetzt mal etwas mit dem 1F0 Bios herumgespielt. Der Vcore Bug ist behoben, es ist nun wieder möglich Werte unter 1,3 v einzutragen. Das ist auch zwingend notwendig, da mein 1600er auf Auto bei 1,408 v läuft. Der eigentliche Bug ist also gefixt, aber jetzt gibt es einen anderen. Was Positives gibt es aber dennoch. Ich konnte meinen RAM nun ohne Probleme auf 3333 Mhz übertakten, außerdem hat der Hardware Monitor eine optische Auffrischung erhalten.

Ich werde jetzt etwas ausführlicher Testen und dann weiter berichten. Bis dahin.

//Edit: Das BIOS erlaubt es nicht auf eine ältere Version zurück zu kehren, daher solltet ihr euch das flashen gut überlegen.

Formfaktor	ATX
Chipsatz	AMD B350
Speicher	4x DDR4 DIMM, dual PC4-25600U/DDR4-3200 (OC), max. 64GB (UDIMM)
Erweiterungsslots	1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (x4), 2x PCIe 2.0 x1, 2x PCI, 1x M.2/M-Key (PCIe 3.0 x4, 22110/2280/2260/2242)
Anschlüsse extern	1x VGA, 1x DVI-D, 1x HDMI 1.4, 1x USB-C 3.0, 3x USB-A 3.0, 2x USB-A 2.0, 1x Gb LAN (Realtek), 6x Klinke, 1x PS/2 Tastatur
Anschlüsse intern	4x USB 3.0, 4x USB 2.0, 4x SATA 6Gb/s (B350), 2x CPU-Lüfter 4-Pin (1x CPU, 1x Pump), 4x Lüfter 4-Pin, 1x seriell, 1x RGB-Header, 1x TPM-Header
Audio	7.1 (Realtek ALC892)
RAID-Level	0/1/10 (B350)
Multi-GPU	AMD 2-Way-CrossFireX (x16/x4)
Stromanschlüsse	1x 24-Pin ATX, 1x 8-Pin EPS12V
CPU-Phasen	4 CPU + 2 SOC (RT8894A Controller)
Besonderheiten	Audio+solid capacitors, LED-Beleuchtung (rot), BCLK-OC (Bios 132 & 133)
Herstellergarantie	drei Jahre (Abwicklung nur über Händler)

Bios	Build	Version	Download	Backup
100	15.02.17	Offiziell	MSI Website	Mega
112	06.03.17	Beta	Dropbox	Mega
113	06.03.17	Beta	MSI FTP	Mega
114	07.03.17	Beta	/	Mega
115	10.03.17	Beta	/	Mega
110	09.03.17	Offiziell	MSI Website	Mega
121	18.03.17	Beta	Dropbox	Mega
120	16.03.17	Offiziell	MSI Website	Mega
131	23.03.17	Beta	/	Mega
132	23.03.17	Beta	/	Mega
133	27.03.17	Beta	/	Mega
130	10.04.17	Offiziell	MSI Website	Mega
141	13.04.17	Beta	Dropbox	Mega
143	19.04.17	Beta	Google Drive	Mega
140	19.04.17	Offiziell	MSI Website	Mega
150	28.04.17	Offiziell	MSI Website	Mega
161	16.05.17	Beta	Dropbox	Mega
162	23.05.17	Beta	Google Drive	Mega
163	31.05.17	Beta	Google Drive	Mega
164	08.06.17	Beta	Google Drive	Mega
165	25.06.17	Beta	Google Drive	Mega
160	22.06.17	Offiziell	MSI Website	Mega
171	07.07.17	Beta	Google Drive	Mega
172	04.08.17	Beta	Google Drive	Mega
170	31.07.17	Offiziell	MSI Website	Mega
180	13.09.17	Offiziell	MSI Website	Mega
191	15.09.17	Beta	Google Drive	Mega
190	19.09.17	Offiziell	MSI Website	Mega
1A1	27.10.17	Beta	Google Drive	Mega
1B2	01.11.17	Beta	/	Mega
1C1	25.12.17	Beta	MSI FTP	Mega
1C2	16.01.18	Beta	/	Mega
1C4	18.01.18	Beta	/	Mega
1C0	25.01.18	Offiziell	MSI Website	Mega
1D1	13.02.18	Beta	Google Drive	Mega

Modell	Boost	Voltage	BCLK	Bios	Validierung	Nutzer
Ryzen 7 1700X	3,850 GHz	1,304V	100	130	CPU-Z + Prime 29.1 2h	CrazyCookie
Ryzen 7 1700	3,775 GHz	1,224V	100	130	CPU-Z + Prime 27.9 2h	GamingWiidesire
Ryzen 7 1700	3,750 GHz	1,224V	100	121	CPU-Z + Prime 27.9 2h	GamingWiidesire

Modell	Boost	Voltage	BCLK	Bios	Validierung	Score	Nutzer
Ryzen 7 1700	4,100 GHz	1,480V	100	100	CPU-Z Benchmark	20969	/
Ryzen 7 1700	4,100 GHz	1,488V	100	100	CPU-Z Benchmark	20616	/
Ryzen 7 1700	4,025 GHz	1,416V	100	100	CPU-Z Benchmark	19106	/
Ryzen 7 1700	4,000 GHz	1,368V	100	112	CPU-Z Benchmark	19637	/
Ryzen 7 1700X	4,000 GHz	1,416V	100	100	CPU-Z Benchmark	20142	/
Ryzen 7 1700X	3,975 GHz	1,408V	100	120	CPU-Z Benchmark	20562	blackbird69
Ryzen 7 1700X	3,975 GHz	1,448V	100	120	CPU-Z Benchmark	20670	/
Ryzen 7 1700	3,925 GHz	1,312V	100	100	CPU-Z Benchmark	19601	/
Ryzen 7 1700	3,925 GHz	1,344V	100	100	CPU-Z Benchmark	20043	/
Ryzen 7 1700	3,925 GHz	1,368V	100	120	CPU-Z Benchmark	20034	/
Ryzen 7 1700	3,900 GHz	1,312V	100	133	CPU-Z Benchmark	20311	previo
Ryzen 7 1700	3,900 GHz	1,312V	100	100	CPU-Z Benchmark	19033	/
Ryzen 7 1700	3,900 GHz	1,328V	100	100	CPU-Z Benchmark	19876	/
Ryzen 7 1700	3,900 GHz	1,344V	100	115	CPU-Z Benchmark	19275	/
Ryzen 7 1700	3,900 GHz	1,352V	100	100	CPU-Z Benchmark	20258	/
Ryzen 7 1700	3,900 GHz	1,360V	100	100	CPU-Z Benchmark	19215	/
Ryzen 7 1700	3,900 GHz	1,376V	100	132	CPU-Z Benchmark	19898	/
Ryzen 7 1700	3,850 GHz	1,272V	100	100	CPU-Z Benchmark	19083	/
Ryzen 7 1700	3,800 GHz	1,216V	100	120	CPU-Z Benchmark	19622	mic64
Ryzen 7 1700X	3,800 GHz	1,280V	100	121	CPU-Z Benchmark	20373	/
Ryzen 7 1700	3,784 GHz	1,216V	103	133	CPU-Z Benchmark	19845	GamingWiidesire
Ryzen 7 1700	3,775 GHz	1,208V	100	133	CPU-Z Benchmark	19670	previo
Ryzen 7 1700	3,775 GHz	1,216V	100	130	CPU-Z Benchmark	19702	GamingWiidesire
Ryzen 7 1700	3,700 GHz	1,192V	100	132	CPU-Z Benchmark	18906	/
Ryzen 7 1700	3,700 GHz	1,192V	100	115	CPU-Z Benchmark	18124	/
Ryzen 7 1700	3,600 GHz	1,160V	100	100	CPU-Z Benchmark	17425	/

[Sammelthread] MSI B350 Tomahawk (AM4)

Profi

Enthusiast

Experte

Enthusiast

Experte

Enthusiast

Experte

Anhänge

Enthusiast

Experte

Profi

Neuling

Experte

Enthusiast

Experte

Neuling

Enthusiast

Enthusiast

Enthusiast

Profi

Profi

Experte

Enthusiast

Enthusiast

Profi

Experte

Enthusiast

Experte

Enthusiast

Experte

Neuling

Ähnliche Themen
