[Sammelthread] MSI B350 Tomahawk (AM4)

[Sammelthread] MSI B350 Tomahawk (AM4)
Produktseite | Handbuch (DE) / (EN) | Datenblatt | Preisvergleich (UVP 119€)​
Bilder:

Spezifikationen:
FormfaktorATX
ChipsatzAMD B350
Speicher4x DDR4 DIMM, dual PC4-25600U/​DDR4-3200 (OC), max. 64GB (UDIMM)
Erweiterungsslots1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (x4), 2x PCIe 2.0 x1, 2x PCI, 1x M.2/​M-Key (PCIe 3.0 x4, 22110/​2280/​2260/​2242)
Anschlüsse extern1x VGA, 1x DVI-D, 1x HDMI 1.4, 1x USB-C 3.0, 3x USB-A 3.0, 2x USB-A 2.0, 1x Gb LAN (Realtek), 6x Klinke, 1x PS/​2 Tastatur
Anschlüsse intern4x USB 3.0, 4x USB 2.0, 4x SATA 6Gb/s (B350), 2x CPU-Lüfter 4-Pin (1x CPU, 1x Pump), 4x Lüfter 4-Pin, 1x seriell, 1x RGB-Header, 1x TPM-Header
Audio7.1 (Realtek ALC892)
RAID-Level0/​1/​10 (B350)
Multi-GPUAMD 2-Way-CrossFireX (x16/​x4)
Stromanschlüsse1x 24-Pin ATX, 1x 8-Pin EPS12V
CPU-Phasen4 CPU + 2 SOC (RT8894A Controller)
BesonderheitenAudio+solid capacitors, LED-Beleuchtung (rot), BCLK-OC (Bios 132 & 133)
Herstellergarantiedrei Jahre (Abwicklung nur über Händler)
Reviews:
AMD Ryzen 5 1500X und 1600X auf MSI B350 Tomahawk im Test @ TweakPC
MSI B350 Tomahawk AM4 Motherboard Review @ OC3D
MSI B350 Tomahawk AM4 Motherboard Review @ Vortez
MSI B350 Tomahawk AM4 Motherboard Review @ Coolaler (Chinesisch)
MSI B350 Tomahawk AM4 Motherboard Review on Linux @ Phoronix
MSI B350 Tomahawk Review Linux Test - YouTube

Bios Sektion (MS-7A34):
BiosBuild
VersionDownloadBackup
10015.02.17OffiziellMSI WebsiteMega
11206.03.17BetaDropboxMega
11306.03.17BetaMSI FTPMega
11407.03.17Beta/Mega
11510.03.17Beta/Mega
11009.03.17OffiziellMSI WebsiteMega
12118.03.17BetaDropboxMega
12016.03.17OffiziellMSI WebsiteMega
13123.03.17Beta/Mega
13223.03.17Beta/Mega
13327.03.17Beta/Mega
13010.04.17OffiziellMSI WebsiteMega
14113.04.17BetaDropboxMega
14319.04.17BetaGoogle DriveMega
14019.04.17OffiziellMSI WebsiteMega
15028.04.17OffiziellMSI WebsiteMega
16116.05.17BetaDropboxMega
16223.05.17BetaGoogle DriveMega
16331.05.17BetaGoogle DriveMega
16408.06.17BetaGoogle DriveMega
16525.06.17BetaGoogle DriveMega
16022.06.17OffiziellMSI WebsiteMega
17107.07.17BetaGoogle DriveMega
17204.08.17BetaGoogle DriveMega
17031.07.17OffiziellMSI WebsiteMega
18013.09.17OffiziellMSI WebsiteMega
19115.09.17BetaGoogle Drive
Mega
19019.09.17OffiziellMSI WebsiteMega
1A127.10.17BetaGoogle DriveMega
1B201.11.17Beta/Mega
1C125.12.17BetaMSI FTPMega
1C216.01.18Beta/Mega
1C418.01.18Beta/Mega
1C0
25.01.18OffiziellMSI WebsiteMega
1D113.02.18BetaGoogle DriveMega
Hinweise zum Bios Download:
  • MSI empfiehlt nur offizielle BIOS Versionen von ihrer Website, daher BETA Flash auf eigenes Risiko
  • benutzt nicht die MSI Live Utility, um das Bios aktualisieren, sondern nehmt einen leeren FAT32 Stick, steckt ihn hinten ans Mainboard an einen USB 2.0 Port und aktualisiert über das Bios
  • sollte euer Board nach einem Bios Update nicht mehr starten (z.B. da Bios Flash fehlgeschlagen), nutzt diese Anleitung
  • die Dropbox/Google Drive Links stammen vom MSI Forum Moderator "darkhawk", nicht einem offiziellen MSI Mitarbeiter
  • die MSI FTP Links lassen sich manuell unter Bios/AM4 finden
  • die Mega Backup Links sind von mir, hier sind alle Versionen in einem Ordner zu finden
BIOS Features:
  • 5 speicherbare Profile (alle Bios Einstellungen), die auch nach CMOS-Reset erhalten bleiben + Import/Export von/auf USB
  • Alle 6 Fan-Header sind über das Bios steuerbar (PWM/DC Mode und indiviuelle Fankurven)
  • BCLK OC bis 103 MHz (Bios 132 & 133)
  • Memory Retry Count setzt automatisch den Speicher zurück nach festgelegter Anzahl an fehlgeschlagenen Bootversuchen (seit Bios 132)
  • Auto Clear CMOS Option setzt automatisch alle Einstellungen zurück nach 5 fehlgeschlagenen Bootversuchen
  • Kein Voltage Offset, nur Fixed Voltage OC
BIOS Changelog:
v110:
  • Improved system stability
v115:
  • Cold Boot SATA device lost fix
  • Adjust for Bristol CPU
  • OC setting adjustments
  • Adjust post message to show CPU frequency
v121:
  • fixed some memory/voltage bugs
  • added "Simultaneous Multi-Threading" (SMT) disable/enable option
v120:
  • Improved memory compatibility
  • Improved system stability
v131:
  • Update to AGESA 1.0.0.4 RC1
  • Add AM4 BIOS Post Time Improve Patch
  • Add AMD patch to fix Bristol hang 0xA132 when S3 resume to OS
  • Adjust SMIOVT shut down function, also setting SMIOVT1.
  • Disable CPU PCIe ASPM(CpmTable).
  • Fix PS/2 Keyboard no function.
  • Removed AMI ROM layout Modification.
  • Disable Game Boost Button when using Bristol CPU.
  • Fix COM port Mouse 0x2E8.
  • Add patch that UEFI USB CDROM can't be found under RAID mode.
  • Fix sometimes the monitor can't light.
  • Update MsiOcSummit to MsiOcSummit_032
  • Fix saved voltage config set voltage function
  • Patch memory Geil GEXW416GB3200C16DC
  • Add A-XMP profile 2 function
v132 (inoffiziell von mir):
  • added CPU BCLK Settings (up to 103 MHz + Spread Spectrum)
  • added Memory Try it Option for preselectable RAM Presets
  • added Memory Retry Count to specify the amount of post attempts before RAM settings are reset
  • added ProcODT Advanced RAM Timing Configuration
  • reduced post time by 5 seconds
v133 (inoffiziell von mir):
  • Certain RAM Kits now running in Command Rate 2T/2N instead of 1T/1N
v130:
  • Update to AGESA 1.0.0.4a
  • Support AMD Ryzen 5 CPU
  • Improved system stability
v141:
  • Fix Crossfire Issues
v143 (inoffiziell von mir):
  • Beta release of v140
v140:
  • Improved memory compatibility
v150:
  • Improved memory compatibility
  • Fixed PCIe Hot-plug function issue
v161 (inoffiziell von mir):
  • Fix CPU NB Voltage spike when set manually under 0.9V
v162 (inoffiziell von mir):
  • Update to AGESA 1.0.0.6 RC
  • Added PCI Lan Wake Up
v163:
  • Update to AGESA 1.0.0.6 RC4
  • Optimized for Samsung 950 Pro
v160:
  • Improved memory compatibility
  • Update to AGESA 1.0.0.6
v170:

  • Improved Intel 600P M.2 compatibility
  • Enhanced board explorer function
  • Improved post time
  • Support "Above 4G Decoding" function.
  • Remove Debug LED for CPU temperature.
v180:

  • Improved memory compatibility
  • Update AGESA Code 1.0.0.6b
v190:

  • Improved memory compatibility
  • Update AGESA Code 1.0.0.6b
v1C0:
  • Improved memory compatibility
  • Improved PCIE device compatibility
  • Update AGESA Code 1.1.0.1 to support Raven Ridge CPU
CPU Sektion:
Mit Prime Validierung:
(verpflichtend für die Eintragung ist mindestens ein CPU-Z + 2h Prime Small FFT Run Screenshot)
ModellBoostVoltageBCLKBiosValidierungNutzer
Ryzen 7 1700X3,850 GHz1,304V100130CPU-Z + Prime 29.1 2hCrazyCookie
Ryzen 7 17003,775 GHz1,224V100130CPU-Z + Prime 27.9 2hGamingWiidesire
Ryzen 7 17003,750 GHz1,224V100121CPU-Z + Prime 27.9 2hGamingWiidesire
Ohne Prime Validierung:
(verpflichtend für die Eintragung ist mindestens ein CPU-Z Benchmark)
ModellBoostVoltageBCLKBiosValidierungScoreNutzer
Ryzen 7 17004,100 GHz1,480V100100CPU-Z Benchmark20969/
Ryzen 7 17004,100 GHz1,488V100100CPU-Z Benchmark20616/
Ryzen 7 17004,025 GHz1,416V100100CPU-Z Benchmark19106/
Ryzen 7 17004,000 GHz1,368V100112CPU-Z Benchmark19637/
Ryzen 7 1700X4,000 GHz1,416V100100CPU-Z Benchmark20142/
Ryzen 7 1700X3,975 GHz1,408V100120CPU-Z Benchmark20562blackbird69
Ryzen 7 1700X3,975 GHz1,448V100120CPU-Z Benchmark20670/
Ryzen 7 17003,925 GHz1,312V100100CPU-Z Benchmark19601/
Ryzen 7 17003,925 GHz1,344V100100CPU-Z Benchmark20043/
Ryzen 7 17003,925 GHz1,368V100120CPU-Z Benchmark20034/
Ryzen 7 17003,900 GHz1,312V100133CPU-Z Benchmark20311previo
Ryzen 7 17003,900 GHz1,312V100100CPU-Z Benchmark19033/
Ryzen 7 17003,900 GHz1,328V100100CPU-Z Benchmark19876/
Ryzen 7 17003,900 GHz1,344V100115CPU-Z Benchmark19275/
Ryzen 7 17003,900 GHz1,352V100100CPU-Z Benchmark20258/
Ryzen 7 17003,900 GHz1,360V100100CPU-Z Benchmark19215/
Ryzen 7 17003,900 GHz1,376V100132CPU-Z Benchmark19898/
Ryzen 7 17003,850 GHz1,272V100100CPU-Z Benchmark19083/
Ryzen 7 17003,800 GHz1,216V100120CPU-Z Benchmark19622mic64
Ryzen 7 1700X3,800 GHz1,280V100121CPU-Z Benchmark20373/
Ryzen 7 17003,784 GHz1,216V103133CPU-Z Benchmark19845GamingWiidesire
Ryzen 7 17003,775 GHz1,208V100133CPU-Z Benchmark19670previo
Ryzen 7 17003,775 GHz1,216V100130CPU-Z Benchmark19702GamingWiidesire
Ryzen 7 17003,700 GHz1,192V100132CPU-Z Benchmark18906/
Ryzen 7 17003,700 GHz1,192V100115CPU-Z Benchmark18124/
Ryzen 7 17003,600 GHz1,160V100100CPU-Z Benchmark17425/

RAM Sektion:
Mit MemTest Validierung:
(verpflichtend für die Eintragung ist eine CPU-Z Validierung und ein MemTest mit mindestens 100% Coverage)
ProduktModellClockTimingsVoltageHerstellerICRankGrößeBiosCPU-ZScreenshotNutzer
G.Skill Trident ZF4-3200C15D-16GTZ3296 MHz16-16-16-36-1T1,35VSamsung8Gb B-DieSingle Rank2x8GB133ValidierungJedec + MemTestGamingWiidesire
G.Skill Trident ZF4-3200C14D-16GTZ3200 MHz14-13-13-30-1T1,31VSamsung8Gb B-DieSingle Rank2x8GB140ValidierungJedec + MemTestGamingWiidesire
G.Skill Trident ZF4-3200C14D-16GTZ3200 MHz16-15-14-32-1T1,20VSamsung8Gb B-DieSingle Rank2x8GB140ValidierungJedec + MemTestGamingWiidesire
G.Skill Trident ZF4-3200C15D-16GTZ3200 MHz16-15-15-33-1T1,23VSamsung8Gb B-DieSingle Rank2x8GB141ValidierungJedec + MemTestGamingWiidesire
G.Skill Trident ZF4-3600C17D-16GTZ3200 MHz16-15-15-33-1T1,25VSamsung8Gb B-DieSingle Rank2x8GB133ValidierungJedec + MemTestprevio
G.Skill AegisF4-3000C16D-16GISB2933 MHz16-18-18-38-1T1,30VHynix8Gb M-DieSingle Rank2x8GB170ValidierungJedec + MemTestj0uns
Ohne MemTest Validierung:
(verpflichtend für die Eintragung ist mindestens eine CPU-Z Validierung, Screenshot von Thaiphoon Burner wäre hilfreich für Details zum RAM)
16GB:
ProduktModellClockTimingsVoltageHerstellerICRankGrößeBiosCPU-ZScreenshotNutzer
G.Skill Trident ZF4-3200C15D-16GTZ3296 MHz16-16-16-36-1T1,35VSamsung8Gb B-DieSingle Rank2x8GB133ValidierungJedec + MemTestGamingWiidesire
G.Skill Trident ZF4-3200C14D-16GTZ3200 MHz14-13-13-30-1T1,31VSamsung8Gb B-DieSingle Rank2x8GB140ValidierungJedec + MemTestGamingWiidesire
G.Skill Trident ZF4-3600C17D-16GTZ3200 MHz14-14-14-34-1T1,35VSamsung8Gb B-DieSingle Rank2x8GB133Validierung/previo
G.Skill Trident ZF4-3200C14D-16GTZ3200 MHz16-15-14-32-1T1,20VSamsung8Gb B-DieSingle Rank2x8GB140ValidierungJedec + MemTestGamingWiidesire
G.Skill Trident ZF4-3200C15D-16GTZ3200 MHz16-15-15-33-1T1,23VSamsung8Gb B-DieSingle Rank2x8GB141ValidierungJedec + MemTestGamingWiidesire
G.Skill Flare XF4-3200C14D-16GFX3200 MHz16-15-15-35-1T1,35VSamsung8Gb B-DieSingle Rank2x8GB120Validierung/blackbird69
Kingston HyperXHX433C16PB3K2/163200 MHz16-18-18-36-1T1,35V///2x8GB115Validierung//
Corsair VengeanceCMK16GX4M2B3200C163200 MHz16-18-18-36-1T1,35VHynix8Gb ?-DieSingle Rank2x8GB130ValidierungJedec InfoGunJan75
Corsair VengeanceCMU16GX4M2C3200C163200 MHz16-18-18-36-1T1,35VHynix8Gb ?-DieSingle Rank2x8GB132Validierung//
G.Skill Trident ZF4-3200C16D-16GTZB3200 MHz16-18-18-38-1T1,35VHynix8Gb A-DieSingle Rank2x8GB100Validierung//
G.Skill Trident ZF4-3000C14D-16GTZ2933 MHz14-14-14-34-1T1,35VSamsung8Gb B-DieSingle Rank2x8GB130Validierung//
Corsair VengeanceCMK16GX4M2B3200C162933 MHz14-15-15-34-1T1,35VHynix8Gb ?-DieSingle Rank2x8GB121Validierung//
G.Skill Ripjaws VF4-3000C15D-16GVGB2933 MHz16-16-16-35-1T1,35V///2x8GB100Validierung//
Corsair VengeanceCMU16GX4M2C3000C152933 MHz16-17-17-35-1T1,35V///2x8GB114Validierung//
Corsair VengeanceCMU16GX4M2C3000C152933 MHz16-18-18-36-1T1,35V///2x8GB130Validierung//
Corsair VengeanceCMK16GX4M2B3200C162933 MHz16-18-18-36-1T1,35V///2x8GB132Validierung//
G.Skill Ripjaws VF4-3200C16D-16GVGB2933 MHz16-18-18-38-1T1,35V///2x8GB115Validierung//
Corsair VengeanceCMK16GX4M2B3600C182933 MHz18-19-19-39-1T1,35V///2x8GB131Validierung//
Kingston HyperXHX426C15FBK2/162666 MHz14-13-13-30-1T1,2VHynix4Gb A-DieDual Rank2x8GB130ValidierungJedec InfoGamingWiidesire
Corsair VengeanceCMK16GX4M2B3200C162666 MHz14-14-14-36-1T1,35V///2x8GB114Validierung//
Corsair VengeanceCMK16GX4M2A2666C162666 MHz14-16-16-34-1T1,2V///2x8GB132Validierung//
Corsair VengeanceCMK16GX4M2B3000C152666 MHz14-16-16-34-1T1,35VHynix8Gb ?-DieSingle Rank2x8GB132Validierung//
G.Skill Ripjaws 4F4-2666C15D-16GRR2666 MHz16-15-15-35-1T1,2V///2x8GB100Validierung//
Corsair VengeanceCMK16GX4M2B3000C152666 MHz16-17-17-35-1T1,35VHynix8Gb ?-DieSingle Rank2x8GB120ValidierungJedec Infomic64
Corsair VengeanceCMU16GX4M2C3000C152666 MHz16-17-17-35-1T1,35V///2x8GB100Validierung//
Corsair VengeanceCMK16GX4M2A2800C162666 MHz16-18-18-36-1T1,35V///2x8GB139Validierung//
G.Skill AegisF4-3000C16D-16GISB2666 MHz16-18-18-38-1T1,35V///2x8GB121Validierung//
32GB:
ProduktModellClockTimingsVoltageHerstellerICRankGrößeBiosCPU-ZScreenshotNutzer
Kingston HyperXHX426C15FBK4/322666 MHz14-16-16-34-1T1,2VHynix4Gb A-DieDual Rank4x8GB132Validierung//
G.Skill Trident ZF4-3000C15D-32GTZ2666 MHz16-15-15-36-1T1,35V/8Gb ?-DieDual Rank2x16GB115Validierung//
Kingston HyperXHX426C15FBK4/322666 MHz16-17-17-35-1T1,2VHynix4Gb A-DieDual Rank4x8GB133Validierung/MasterX8
Corsair DominatorCMD32GX4M4A2400C122400 MHz12-14-14-28-1T1,2V///4x8GB100Validierung//
Crucial BallistixBLS2C16G4D240FSE2400 MHz16-16-16-39-1T1,2V/8Gb ?-Die/2x16GB100Validierung//

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Das BIOS erlaubt es nicht auf eine ältere Version zurück zu kehren, daher solltet ihr euch das flashen gut überlegen.
Hm. das hört sich ja dann wohl eher weniger toll an !

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hab das Bios grad draufgemacht und ich kann es nicht leiden. Damit bootet meine 1C0 Rameinstellung nichtmal... dabei hab ich alle Timings manuell eingestellt.

Edit: hab grad wieder 3200 laufen, anscheinend brauch ich mit dem Bios eine höhere ProcODT von 53.3 Ohm für meinen RAM. Aber laut Aida Memory Benchmark habe ich einiges an Cache und Ram Bandbreite verloren.

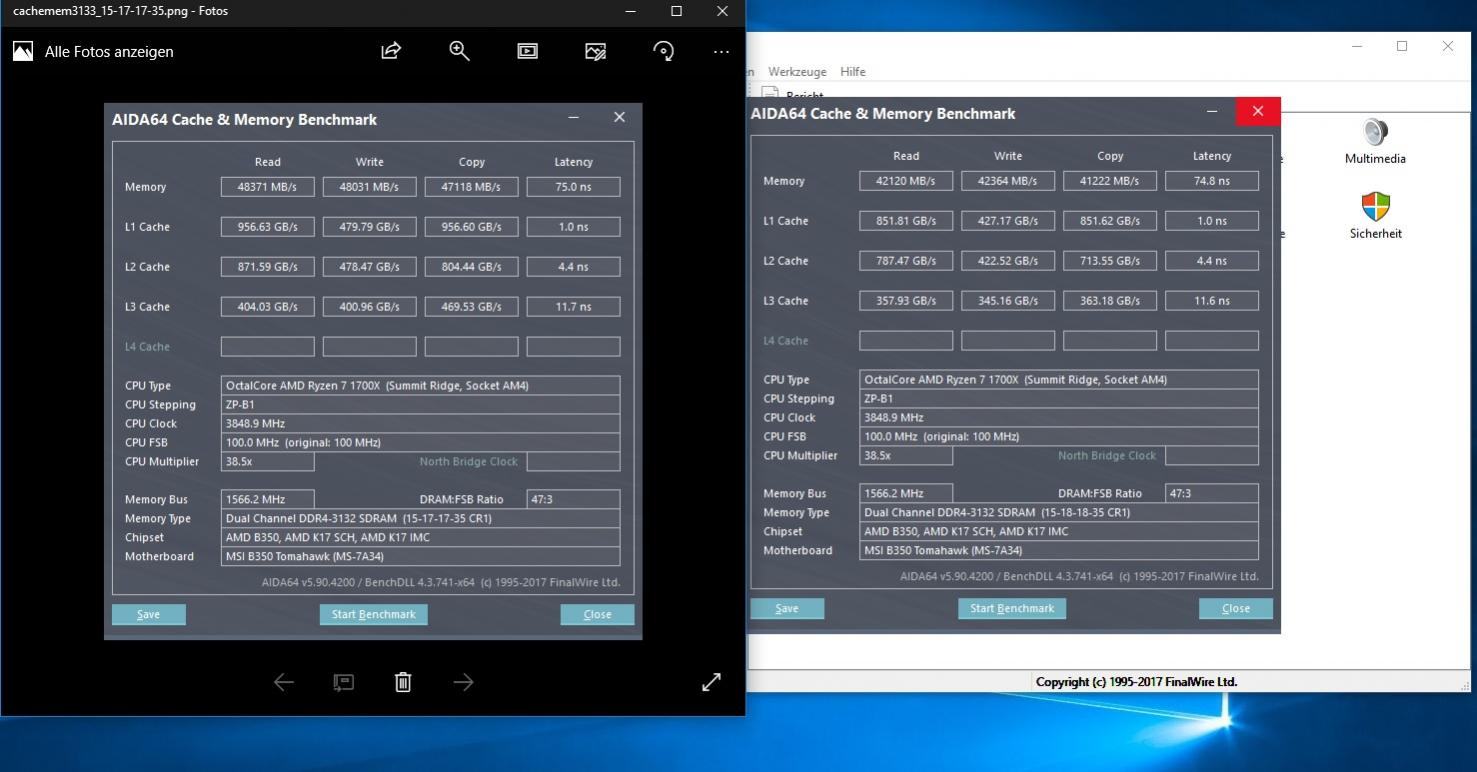

Links ist mit Bios 1C0, rechts mit 1F0. Die Timings sind nicht genau gleich, liegt aber daran dass ich letztens keinen Screenshot mit 15-18-18-18-35 gemacht hatte. Der Unterschied in der Bandbreite war aber nur ein paar hundert MB/s. Ich hoffe da kommt bald ein Bios welches das Problem behebt.

Edit2: Hmm Speicherbandbreite scheint normal zu sein wenn die CPU nicht übertaktet ist.

Edit3: Ich würde keinem Bios 1F0 empfehlen, das macht bei mir nur Probleme. Ich bekomme damit kaum was stabil, ich werde den Ram auf 2666 und die Cpu auf Stock laufen lassen bis das nächste Bios kommt.

Zuletzt bearbeitet:
Ich betreibe meinen Ram ja auch normalerweise mit 3133 15-18-18-18-35. Ich nutze nur jetzt das 2666er 16-18-18-18-35 XMP Profil weil der RAM mit dem 1F0 Bios nicht mehr stabil auf seinen 3133 oder 3066 läuft.

Wir reden aneinander vorbei, 3133 MHz CL15 sind mit Zen 1 nicht möglich, du kannst es einstellen, aber er geht zum nächst höheren, es liegt also 3133 MHz CL16 an.

Das runden macht er nur wenn Geardown Mode auf Enabled ist. Auf disabled gehen 15 ohne aufrunden.

Bin ich der einzige bei dem mit dem neuen Bios die Cache und Speicherbandbreite mit Übertaktung im Keller ist?

CrazyCookie schrieb:
Bin ich der einzige bei dem mit dem neuen Bios die Cache und Speicherbandbreite mit Übertaktung im Keller ist?
Zum Vergrößern anklicken....

Keine Ahnung. Ich habe, außer das ich einen Vcore von 1,4 auf Auto habe, keine Probleme mit dem BIOS. Im Gegenteil - läuft erste Sahne bei mir.

Gut, dass man nicht auf ältere Versionen zurück kommt, ist vlt. auch noch etwas negativ, aber das ist ja nicht nötig, wenn das BIOS gut läuft.

Kannst du mal einen Aida64 Memory und Cache Benchmark machen?

Btw meine Auto Vcore auf Bios Defaults ist 1,45V :fresse:

Ich verwende das X370 Gaming Pro Carbon und habe auch festgestellt, dass die Speicherbandbreite bei mir von 50GB/s auf 44GB/s gesunken ist, seitdem ich von 1.C0 auf 1.E0 aktualisiert habe. Die Speichereinstellungen sind bei beiden BIOS-Versionen die gleichen gewesen. Mein 1700X ist dabei auf 3900 MHz übertaktet, bei einer festen Spannung von 1,3125V.

Hab ein neues Problem mit dem 1F0 Bios welches wahrscheinlich mit dem Ram und Cachebandbreitenproblem zusammenhängt. Sobald ich die CPU übertakte, auch wenns nur 3,5GHz mit 1,35V ist, lässt sich meine virtuelle Maschine mit Linux drin nicht mehr booten. Eine Maschine mit Windows drin läuft aber, Windows scheint es mit Fehlern nicht so genau zu nehmen.

Stell ich die CPU wieder auf Auto läuft alles wie es soll. Ich hoffe echt dass da bald ein neues Bios bugfreies Bios kommt. Ich denke das es mit dem Ram und Cachebandbreitenproblem zusammenhängt weil dass ja auch nur auftritt sobald die CPU im OC Modus ist.

Zuletzt bearbeitet:
Auch das kann ich auf meinem X370 Gaming Pro Carbon mit aktuellem BIOS bestätigen.

Wie hier berichtet wird, soll Agesa 1.0.0.5 die Performance bei Overclocking wieder richten.

Das neue Beta Bios verhält sich bei mir genauso wie das 1F0. Der Cache/Memory Bandbreitenbug ist noch drin und mein RAM geht auch noch schlecht übertakten. Für meinen RAM war das 1C0 das beste Bios.

kleines Update zu meinem Tomahawk Arctic (#957)
* 7A34vHA ist immer noch das letzte verfügbare BIOS, kein Update, keine Beta
* sämtliche Probleme haben sich erledigt als ich die 2te Graka rausgenommen habe. Läuft jetzt stabil, mit OC.

Zuletzt bearbeitet:
CrazyCookie schrieb:
Das neue Beta Bios verhält sich bei mir genauso wie das 1F0. Der Cache/Memory Bandbreitenbug ist noch drin und mein RAM geht auch noch schlecht übertakten. Für meinen RAM war das 1C0 das beste Bios.
Zum Vergrößern anklicken....

Kannst Du was zum Vcore auf Auto-Setting sagen ? Auch genau so wie beim 1F0?

Muss ich dann Zuhause nachschauen. Auf jeden Fall funktionieren sogar die gespeicherten Biosprofile vom 1F0 mit dem 1G1, also kann sich nicht viel verändert haben.

Edit:

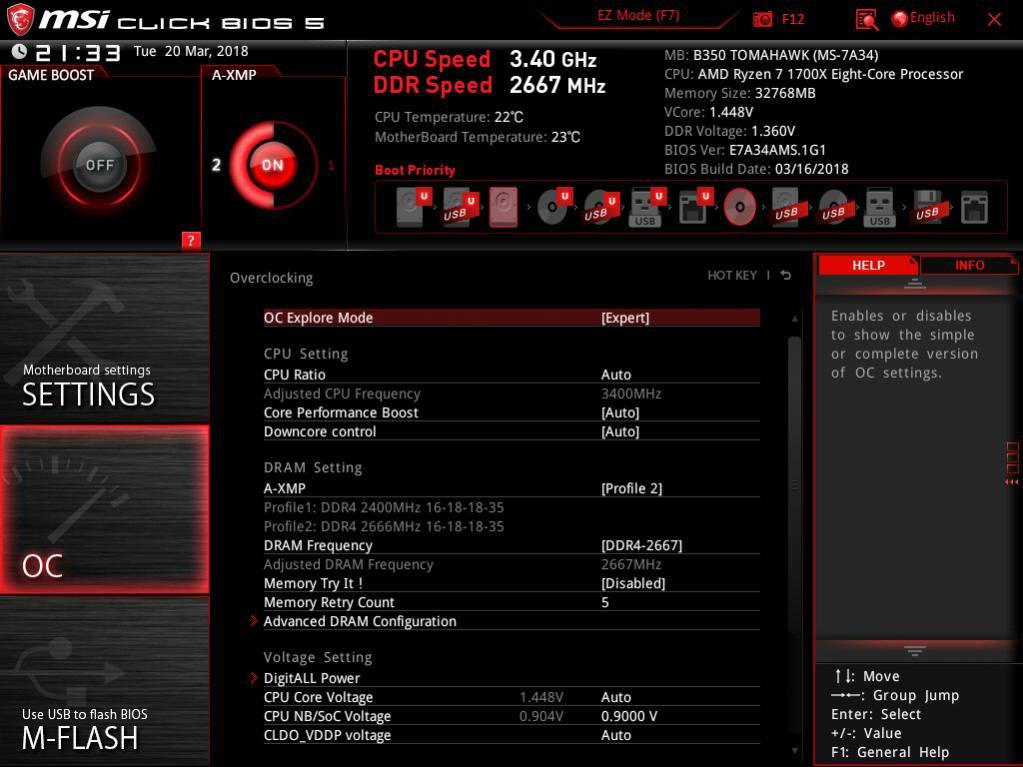

Auto VCore gibt noch immer genug Spannung damit es für Extrem OC reichen würde.

Zuletzt bearbeitet:
Also die Auto-Vcore ist ja mal extrem hoch angesetzt!
Ich dachte AMD gab da grade im Punkt der Garantie und Umtauschrechte ganz andere Werte ab die eigentlich nicht Überschritten werden sollten (Max 1,385V) oder lieg ich da jetzt falsch?

@ CrazyCookie
Wie sieht es den mit den Undervolting möglichkeiten aus!
Würdest du mit deinen 3400 Mhz, manuell die 1,2V oder weniger Einstellen können ?

Edit:
Ich hab grade aus deinem Screenshot entnommen, das du bei der CPU NB/SoC Voltage 0,900V Anliegen hast bei einem RAM Takt von 2666Mhz. Wenn du deine RAM,s mit 3133MHz Betreibst langen dir da noch die 0,900V bei der CPU NB/SoC Voltage oder musst du da dann auch höher gehen ?

Im Bezug auf dein Cache und Speicherbandbreite Problem, geh mal mit der CPU NB/SoC Voltage etwas nach oben (auf 0,950V)! Hab da vor Monaten mal einen Artikel gelesen das sich zu niedrige CPU NB/SoC Voltage Einstellungen negativ auf die Cache und Speicherbandbreite Auswirken können.

Zuletzt bearbeitet:
Für 3133 habe ich mit 1C0 1,075V SoC Spannung gebraucht.
Das hier waren meine Rockstable Settings für 3133. Damit gabs keine An/Aus Probleme und alles lief stabil. Mit dem aktuellen Bios läuft aber mein RAM nicht mehr mit ProcODT auf 48Ohm und auf 53.3Ohm macht er schon An/Aus Probleme.

Edit: Undervolting funktioniert wieder, hab 3,4GHz erfolgreich mit 1,2V getestet. Mit 1,1V schmiert er während dem POST ab.

Edit2: hab mal die SoC Spannung bei RAM mit 2666 auf 1,1V gemacht und das Cache/Speicherbandbreitenproblem bei OC ist noch immer da.

Zuletzt bearbeitet:
Danke dir für die Analyse!
Würdest du den mit deinen 3,4Ghz unter die 1,1V kommen wenn der Core Performance Boost Deaktiviert wäre oder ist dies der Fall? Hab leider kein Screenshot davon um dies Beurteilen zu können.

Schade das, das dein Problem mit der Cache/Speicherbandbreite nicht gelöst hast! Liegt dann wohl doch am BIOS selbst. Ansonsten verhält sich deine SoC Voltage wie bei mir auch nur hab ich momentan noch 0,950V für 2666Mhz Anliegen.

Ich muss erlich sagen mir graut es etwas davor einen BIOS wechsel von 1.71 auf 1F0 zu machen wenn ich mir all das hier so durchlese :d

Edit:
Versuchs mal mit der C6 State (Aktiviert/Deaktiviert) evtl. reguliert diese ja deine Cache/Speicherbandbreitenproblem bei Übertaktung.
Deine Problembeschreibeung sieht mir halt ganz nach einem Energiesparmodi aus oder etwas dergleichen der da seine Finger mit im Spiel hat!

Edit2:
Lass mal spaßeshalber den Core Performance Boost auf AUTO wenn du Übertaktest! Ich hab damals paar Seiten zuvor einen langen Artikel bezüglich der BIOS Version 1A geschrieben. Vielleicht hilft dir das ja :-)

Zuletzt bearbeitet:
Da deine gewünschten fixen 3400 mit 1,1V ohne Turbodings. Mehr kann ich jetzt nicht mehr testen weil die Arbeit ruft.:heul:

Na das sieht doch ganz solide aus wenn ich bedenke das du 2 Kerne mehr als mein 1600X hast :-)

Wäre dieser Cache/Memory Bandbreitenbug nicht würde ich direkt wechseln! Wäre halt gut wenn mal der ein oder andere anwesende hier im Forum der schon mit dem neunen BIOS (1F0 oder. 1G1) bestückt ist dies mal gegentesten könnte.

Du kannst dir ja mal die neuste AIDA64 Version drauf machen! Hab da die letzten Tage auch etwas gelesen das es dadurch zu diskrepanzen kommen kann.

Zuletzt bearbeitet:
Das Cache- und Bandbreitenproblem liegt am AGESA 1.0.0.1a, welches auch in den aktuellen Betaversionen noch integriert ist. Erst AGESA 1.0.0.5 wird dieses beheben. Siehe meinen Post #976.

Irgendwie bringt jedes neue Bios eine neue Fehlerquelle mit sich.
Und immernoch bin ich auf 1.70. :stupid:

spätestens wenn irgendwann ein neuer Prozessor eingepflanzt wird, muss ich mal 1 neueres Bios draufmachen ^__^ aber das is ja noch lang bis dahin
Vielen Dank an die fleißigen Tester ;)

Auch von meiner Seite.
Selbst wenn ich nicht mehr aktuell aktiv mit schreibe, so lese ich doch regelmässig.

Liebe Grüße

Mark - der auch weiter auf 1.7 setzt bei 3.85 Ghz @ 1.3 V (reicht mir im Alltag und beim zocken völlig)

Na ja Ryzen 2 würde sich für mich eh nicht lohnen! Wenn dann setze ich auf die 3er und dann würde ich mir aber auch gleich ein neues Board zulegen.

Ansonsten teil ich eure Meinung (Diaphin u. Novma) und bleib auch erst mal beim guten alten 1.71er BIOS :-)
Läuft ja so wie es soll, und für die momentan vorhandenen verbauten Bauteile die sich in meinem System befinden, ist das absolut ausreichend.

ich habe das Board seit Gestern in Verbindung mit einem 2200G. Ist das normal das sich der Takt/Spannung nicht absenken wenn der CPU Multi verändert wird?

Spannung steht auf Auto, Bios ist das 1C0

Ja das ist normal, das macht aber Stromspartechnisch wenig aus weil die Ryzen im Idle eh einen Großteil der Einheiten abschalten. Das was den Idle-Stromverbrauch aber deutlich beeinflusst ist die SoC Spannung. Mit der auf 1,1V braucht zieht mein Rechner gleich 20Watt mehr im Idle aus der Dose. Ich weiß aber nicht wie sich das alles mit einer Raven Ridge APU verhält.

Das Bios 1C0 war bis jetzt mein liebstes Bios, das konnte zwar nicht undervolten aber sonst war es sehr gut. Mit diesem Bios soll ja sogar noch Windows 7 mit Raven Ridge funktionieren.

Anmelden, um zu antworten.

Ähnliche Themen

M3ph15t
[Kaufberatung] Die letzte Aufrüstung für AM4 - CPU und RAM
Antworten
25
Aufrufe
1K
n3cron
n3cron
Shutterfly
  • Artikel
[User-Review] LG gram 16 pro: 16 Zoll Notebook mit Intel Core Ultra 7 Prozessor, 32 GB LPDDR5x RAM, 2 TB SSD und 77-WH-Akku (16Z90SP-G.AD7BG)
Antworten
3
Aufrufe
431
Shutterfly
Shutterfly
TheHille
  • Artikel
[User-Review] Fractal Design North – small but beautiful?
Antworten
3
Aufrufe
3K
TheHille
TheHille
J
[User-Review] Lesertest Arctic Freezer 36 ARGB White
Antworten
0
Aufrufe
311
Joey182
J
karta03
[User-Review] Lesertest MSI Gungnir 300R Airflow und CORELIQUID E360
Antworten
0
Aufrufe
343
karta03
karta03
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
