[Sammelthread] MSI Big Bang XPower II MS-7737 (X79)





MSI Big Bang XPower II (MS-7737)
LGA2011 / Intel X79






Produktlink: MSI Big Bang Xpower II | MSI Microsite

Preisvergleich: MSI Big Bang XPower II (gelistet ab 360,- Euro, Stand 12.01.2012)​

Spezifikationen & Ausstattung
  • Processor Support
    • LGA 2011 Socket
    • Second Generation Core i7 Models
  • Chipset
    • Intel X79, PLX PEX8608, ASMedia ASM1480
  • Memory Support
    • 8x DDR3 DIMM, bis zu 128GB
    • DDR3-1066 / 1333 / 1600 / 1866 (OC) / 2133 (OC) / 2400 (OC)
    • XMP Profiles
    • Quad Channel
  • Networking
    • Intel 82579V GbE LAN (10/100/1000)
    • Intel 82574L GbE LAN (10/100/1000)
  • IEEE 1394 (Firewire)
    • VIA VT6315N
    • 1x IEEE 1394 extern (Backpanel)
    • 1x IEEE 1394 intern
  • Audio
    • Creative Soundblaster X-Fi MB2 (Realtek ALC892 ALC898)
    • 8 Channel HD Audio & Jack Sensing
    • EAX Advanced HD 5.0
    • THX TruStudio Pro
  • SATA
    • 4x SATA-II (SATA3~6, Intel X79)
    • 2x SATA-III (SATA1~2, Intel X79)
    • 4x SATA-III (SATA7~10, ASMedia 1061)
    • RAID
      • Intel Matrix Storage Technology (SATA1~6)
      • Modes: AHCI, RAID 0 / 1 / 5 / 10 (Intel X79)
  • USB 3.0
    • 1x USB 3.0 intern (NEC D720200)
    • 4x USB 3.0 extern (NEC D720200)
  • Multi-BIOS II
    • 2+1 Chips (1x socketed), graphical UEFI (Click BIOS II)
    • Windows Interface
  • Form Factor
    • XL-ATX
    • 345mm x 264mm ( L x W )

Connectors & Buttons
  • Back panel
    • 1x PS/2 Keyboard / Mouse
    • Clear CMOS Button
    • 1x Coaxial S/PDIF-Out
    • 1x Optical S/PDIF-Out
    • 1x IEEE 1394
    • 4x USB 3.0
    • 6x USB 2.0
    • 2x RJ45
    • 6x Audio
  • On-Board
    • 3x USB 2.0 Pin Header
    • USB 3.0 Pin Header
    • IEEE 1394 Pin Header
    • Chassis Intrusion
    • S/PDIF-Out (3pin)
    • Front Panel Audio
    • Debug LED
    • Voice Genie connector (optional)
    • MultiConnect Panel connector (optional)
    • Power button
    • Reset button
    • OC Genie button
    • Multi BIOS button
    • Base clock buttons
    • Over-Voltage Switch
    • Voltage Check Point Set
    • 4x PCI-E CeaseFire Switches
    • 1x Multi-BIOS Button
    • 1x OC Genie Button
    • 1x Reset Button
    • 1x Power Button

Mainboard - schematisch


Backpanel


Features (Links werden nachgetragen)
  • Nvidia 4-Way SLI (Anbindung: 16+8+8+8 PCIe 3.0 Lanes, Quelle: Preisvergleich)
  • AMD Quad CrossfireX (Anbindung: 16+8+8+8 PCIe 3.0 Lanes, Quelle: Preisvergleich)
  • MSI APS (Active Phase Switching)
  • MSI Winki 3 (Quick Boot OS, feat. Browser, Messenger, Office, Backup...)
  • MSI OC Dashboard
  • MSI OC Genie II (CPU & Memory)
  • MSI V-Switch (Overvoltage Switch)
  • MSI PCIe CeaseFire Switch (PEG Control, Disable/Enable)
  • MSI Super Charger (bis zu 1.5A, iPhone, iPad, Smartphones, auch in S1/3/4/5)
  • MSI Superpipe (8mm Heatpipe)
  • MSI Control Center II (feat. Instant OC)
  • MSI Military Class II (Microsite)
    • getestet nach MIL-STD-810G
      1) Temperature Shock Test – MIL-STD-810G Method 503.5
      2) Humidity Test - MIL-STD-810G Method 507.5
      3) Vibration Test - MIL-STD-810G Method 514.6
      4) Low Pressure test - MIL-STD-810G Method 500.5
      5) High Temperature Test - MIL-STD-810G Method 501.5
      6) Low Temperature Test - MIL-STD-810G Method 502.5
      7) Shock Test - MIL-STD-810G Method 516.6
    • Next-Gen DrMOS
      • Renesas 20655 Driver Mosfets
      • 22x Phasen für CPU
      • maximale Belastbarkeit ~ 770 Watt
    • Super Ferrite Chokes (SFC)
    • Tantalum Hi-C Caps (CPU, Memory, PCH)
    • Aluminium Solid Caps (restliches Board)
  • Phase LED (for CPU, Memory, PCH, VTT, SA)


Lieferumfang & Zubehör
  • Mainboard
  • Datenträger Treiber & Utilities
  • Handbuch (PDF-Download)
  • Software Application Users Guide
  • Quick Installation Guide
  • Quick Reference Guide
  • 6x SATA cables
  • I/O Shield
  • V-Check Probes
  • USB3 Slotblende, Front-USB3 Adapter
  • eSATA Dual Slotblende (mit 2x eSATA Stromkabel)
  • 3x SLI-Bridges (ein mal extra lang)
  • CrossFireX Brücke
  • M-Connector
  • MSI X79 Overclocking Guide

Click BIOS / UEFI (Updates, Einstellungen, Bilder)
Updates: MSI Downloads

BETA Thread @ MSI-Forum: BETA-UEFI/BIOS-Versionen [E7737IMS.1xx-Releases]



Verfügbare Spannungseinstellungen:
  • CPU Core Voltage
  • System Agent Voltage (SA)
  • CPU I/O Voltage
  • CPU PLL Voltage
  • DDR CH_A/B Voltage
  • DDR CH_C/D Voltage
  • DDR CH_A CA Vref Voltage
  • DDR CH_B CA Vref Voltage
  • DDR CH_C CA Vref Voltage
  • DDR CH_D CA Vref Voltage
  • DDR CH_A DQ Vref Voltage
  • DDR CH_B DQ Vref Voltage
  • DDR CH_C DQ Vref Voltage
  • DDR CH_D DQ Vref Voltage
  • PCH 1.1 Voltage
  • PCH 1.5 Voltage

Optik

Reviews, News, Links

Kompatibilitätslisten

1) CPU-Kühler
  • Corsair H100 (Review: Vortez)
  • Noctua NH-D14 SE2011 (User: Dragon667)
  • Phanteks PH-TC14PE (User: DragonClaVV)
  • Wakühler: MSI XpowerII XSPC WaterBlock Set (14541) @ Aquatuning
  • INKOMPATIBEL Prolimatech Armageddon (User: Dragon667 - kolidiert mit Kühlkörpern)
  • INKOMPATIBEL Zalman CNPS 12X (User: Mac78 - kolidiert mit Kühlkörpern)

2) Arbeitsspeicher
  • 16GB G.Skill RipJawsZ DDR3-2133 CL9 Quad Kit (F3-17000CL9Q-16GBZH) (Review: Guru3d)
  • 16GB Corsair Vengeance Black DDR3-1866 CL9 Quad Kit (CMZ16GX3M4X1866C9) (Review: Hardware Heaven)
  • 16GB Corsair Vengeance Red DDR3-1866 CL9 Quad Kit (CMZ16GX3M4X1866C9R) (Review: Vortez)
  • 16GB G.Skill Sniper DDR3-1866 CL9 Quad Kit (F3-14900CL9Q-16GBSR) (Review: Overclockers)
  • 16GB G.Skill RipJaws-X DDR3-1866 CL9 Quad Kit (F3-14900CL9Q-16GBXL) (User: J1nX3rS)
  • 16GB G.Skill Ares DDR3-1600 CL9 Quad Kit (F3-1600C9Q-16GAO) (User: ElitePilot)
  • 8GB Corsair Vengeance LP weiß DDR3L-1600 CL9 Dual Kit (CML8GX3M2A1600C9W) (User: J1nX3rS)

3) Gehäuse (weitere Vorschläge willkommen!)
  • AeroCool Strike-X ST
  • Aerocool XPredator (User: Dragon667)
  • Antec Eleven Hundred
  • Antec P280
  • Akasa VenomToxic (AK-TOX-01BK)
  • BitFenix Shinobi XL
  • Cooler Master Cosmos II (RC-1200-KKN1)
  • Coolermaster HAF X (RC-942-KKN1)
  • Cooler Master CM Storm Trooper (SGC-5000-KKN1-GP)
  • Cubitek HPTX-Tank
  • Cubitek XL-Tank
  • HEC 98 R9BB
  • Mountain Mods Ascension*7
  • Nox Hummer USB 3.0
  • NZXT Switch 810
  • Lian Li PC-A77F
  • Lian Li PC-P80(R/N)
  • Lian Li PC-V2120
  • Lian Li PC-X500FX TYR
  • Lian Li PC-X1000 TYR
  • Lian Li PC-X2000F TYR
  • Lian Li PC-Z70
  • Silverstone Temjin SST-TJ07 (User: J1nX3rS)
  • Silverstone Temjin SST-TJ11B-W
  • Xilence Interceptor
  • Xilence Interceptor Pro
  • Xigmatek Elysium

Update: 08/2011 (aus dem Sammelthread / User-Review vom Big Bang Marshal)
Achtung: Alle Angaben ohne Gewähr.

Anhang A) Die möglichen Konfigurationen der PCIe Lanes
Aus dem Handbuch:



Nach Verwendung (Anbindung von oben nach unten):

Dieser Thread ist noch in Bearbeitung. Berichtigungen sowie Ergänzungen (jeweils unter Angabe der Quelle) und eure Unterstützung bei der Pflege dieses Threads ist ausdrücklich erwünscht. Danke & Gruß, emi

Zuletzt bearbeitet:
Hillllfeeeeeeee

Ich will mir das Board zulegen oder doch ein Asus Rampage 4 Extreme Black Edition?
Was meint ihr?

Gruss

Mike

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Warum hast du dir die beiden Modelle ausgesucht? Was hast du vor damit?

Nein eigentlich bin ich ein Silentfreak und das Board kommt unter Wasser. Kein OC bedarf, ondern ich habe eine e5-2680 und bracuh halt ein Board. Ich habe zur Zeit ein R4E habe mich aber in das Black Edition Verkuckt und beim durchstöbern vom Netz bin ich auf das Big Bang gestossen was auch klasse referenzen hat. Ich habe aber bis jetzt mit MSI 0 zu tun gehabt und kenn die Qualität nicht

Gruss

Mike

Also nichts gegen das XpowerII, aber wenn du schon ein R4E hast dann ist der Umstieg auf das R4BE vermutlich einfacher. Was für das XpowerII spricht wäre der Preis und dass du für die ganzen OC-Features des R4BE keine Verwendung hast. Nach passenden Wasserkühlern für beide Modelle hast du dich ja vermutlich schon umgesehen?

Genau. Naja für das XpowerII ist halt die Bitspower WaKü interessant aber die gbt es nicht in DE. oder kennst du da jemanden? Der Preis war auch ein Argument

Bin absolut kein Waku-User, also kann ich dir dabei nicht weiter helfen.

irgend welche negativen erfahrungen mit dem Board?

Ich für meinen Teil kann nur Positives über das Board berichten. Und ich kenne selbst auch niemandem den es bisher damit anders erging.
Aber irgendwer wird bestimmt auch mit diesem Board mal Probleme gehabt haben, aber das gilt ja für jedes Board der Welt. ;)

wie nutzt du das Board? mir Luftkühlung?

- - - Updated - - -

Das ist richtig. Ich kenne halt MSI nicht deswegen frage ich lieber nach :) Also ist das board zu empfehlen?

Ich selbst nur mit Luftkühlung, ja.
Aber ein Bekannter von mir hatte es damals unter Wasser und war ebenfalls sehr zufrieden. Aber ich weiss nicht welche Wasserkühler er verbaut hatte.
Ich persönlich kann das Board nur weiterempfehlen, ja. Ist sehr variabel dank der vielen Anschlüsse und läuft extrem stabil.

defektes BIOS flashen

Hi

Habe mir leider ein BIOS abgeschossen beim flashen,... Naja, war ja auch recht dumm, das unter Windows zu probieren. Leider habe ich auf die Schnelle keine Info's gefunden, wie ich das defekte BIOS wieder gesund flashen kann.

Nun hat das Board oben nen kleinen Schiebeschalter, und unten ein Schalter mit der Aufschrift "Multi BIOS". Wenn der Multi BIOS Schalter an ist, bzw. leuchtet, will das Board nicht mehr starten. Und beim Schiebeschalter geht nur eine Position.

  1. Ich nehme an, der kleine Schieber ist dazu da, den BIOS Chip auszuwählen?
  2. Für was ist dann noch der Schalter Multi BIOS?
  3. Wie bringe ich das defekte BIOS wieder geflasht?


Das Handbuch schweigt sich leider komplett aus zum Thema Multi BIOS. Im noch funktionierendem BIOS hats ne Flash Funktion, da hats die Optionen "Flash BIOS" sowie "Flash BIOS and ME". Hab ich beides erfolgreich gemacht. Das Board startet aber immer noch nur in der Einstellung "Multi BIOS" aus, und Schiebeschalter auf Position 2.

Das neue BIOS ist Version V2.7, vorher war 1.3 drauf.

Edit:

Hat sich erledigt:

Im noch funktionierenden BIOS starten, ins BIOS gehen und dann bei laufendem Rechner aufs defekte BIOS switchen. Dann flashen, und voila: Beide BIOS laufen wieder,...

Zuletzt bearbeitet:
Hi

Weiss einer, wie die Offset Einstellung für die vCore heisst? Ich sehe da nur Vdroop Offset Control; ist es diese?

Wie kriege ich die vCore runter, ohne die Spannung auf einen fixen Wert zu setzen?

soweit ich weiß, hat das MSI kein offset, wie bei AR, Asus und co.

Heisst das, dass wenn ich eine niedrige vCore haben will, ich die Spannung nur fix einstellen kann? Das wär ja blöd...

Auch ein fix eingetragener Wert sollte durch die Stromsparmechanismen (EIST, C-States) gesenkt werden.

Hi

Laut Coretemp geht die Spannung nun runter, aber da wird meines Wissens nach ja nur die VID angezeigt? In CPU-Z bleibt die Spannung, da wird sie auch korrekt angezeigt (Core Voltage).

Naja, die Leistung schwankt so zwischen 20 und 80W im Idle. Ich möchte einfach nicht unnötig viel Energie verbraten, da die Workstation 24/7 läuft. Macht das viel aus, wenn die Spannung beim fix eingestellten Wert bleibt? Oder zeigt das CPU-Z einfach nicht korrekt an?

Was CPU-Z anzeigt spielt keine Rolle, sondern nur der tatsächliche Wert. Es gibt genug andere Programme, welche mehr als nur eine fixe Spannung anzeigen. Du kannst es ja mal mit HWInfo64 oder dem MSI Monitoringtool versuchen. Ob dein System die C-States im Idle erreicht, kann man mit Throttlestop überwachen.

die Spannung sinkt nicht, da bei fix Spannung die C- States, spannungsseitig, ignoriert werden, nur der Takt geht runter, das war auch der Grund warum ich das Board damals wieder abgegeben habe.
Wie schon oben geschrieben, die haben kein Offset, darauf wurde immer gehoft, nur kam nie was.

Ok, danke. Dann werde ich damit leben müssen. Wenigstens die Temp's sind unter Last mehr als 10° runter gegangen, das ist mir wichtiger.

Habe leider eine extrem hohe VID, was das Problem noch verschlimmert.

Zuletzt bearbeitet:
Hi

Habe jetzt Win 8.1 drauf, und sowohl Takt wie auch Spannung gehen runter bei fixer vCore Einstellung. Wahrscheinlich hatte ich unter Windows 7 die Energieeinstellungen im OS falsch eingestellt, bzw. auf Höchstleistung.

Update: BIOS Downloads (bis 2.8)

Hi

Jo, ist cool jetzt. Habe jetzt neu Windows 8.1. Ist halt ein wenig behindert zu bedienen (Multimonitor Setup), aber insgesamt habe ich ein richtig fettes Setup mit meinen zwei x79.

Und das Schmankerl: ich kann das Desktop System mit samt den virtuellen Maschinen in den Energiesparen und Ruhemodus setzen. Ich hab das Baby immer 24/7 laufen lassen bis jetzt. Mitten in der Nacht hat jeweils der Lüfter von der GPU raufgedreht. Kein Plan, was die GPU und CPU aus der Dose gezogen haben im Idle. Und dazu noch die ganze Netzwerktechnik. Musste gerade über CHF 600.- für Strom nachzahlen :p

Und im Idle geht jetzt Takt und Spannung runter, trotz fixer vCore. Ausserdem sind die Temparaturen von der CPU etwa 10° runter gegangen (im Idle sowie Last). Das wird auch nochmals etwas einparen. Energiemessgerät habe ich leider keins.

Leider hat die Desktop CPU eine VID von über 1.3V. Ich übertakte gar nicht bis jetzt. Hatte ein paar Mal versucht; bin auch auf 4.2 oder 4.3 gekommen Primestable. Gamestable bei mehr oder minderlastigen Games auch auf 4.5 oder 4.6. Aber hatte ja eigentlich @ Stock schon genug Mühe mit der Abwärme (Corsair H110). Meint Ihr, mit ausloten könnte ich noch etwas übertakten, oder würdet Ihr @ Stock lassen? In 98% der Fälle reichen mir jedoch ST und MT Performance @ Stock,... Höchstens bei Flight Simulator wär mehr Takt cool.

Zuletzt bearbeitet:
Hi

Kann mir einer sagen, wo ich das BIOS .ROM File 2.8 her kriege? Auf der MSI Homepage gibts nur eine .exe, die man auf einem USB Stick ausführen muss. Ich bin schon stundenlang am probieren, mir die Datei zu extrahieren. Aber das USB Tool macht mir keine .ROM Datei. Allenfalls mit .BIN könnte ich auch was anfangen mit den Tools.

Diese Dateien entpackt das Tool MSI BIOS auf den Stick:


Ich möchte wegen den Meltdown- und Spectre Lücken den Microcode direkt ins BIOS einbauen. Ich nutze dazu UBU und mmtool32.exe. So was ich gelesen habe, sollte es mit den Tools gehen, da brauch ich aber erst das ROM File.

Quellen:


Zuletzt bearbeitet:
Wollte es mir gerade mal ansehen, aber die EXE lässt sich nur von einem USB Medium ausführen und meckert dann, dass mein Board nicht unterstützt wird (Gigabyte FM2 Modell ;)).

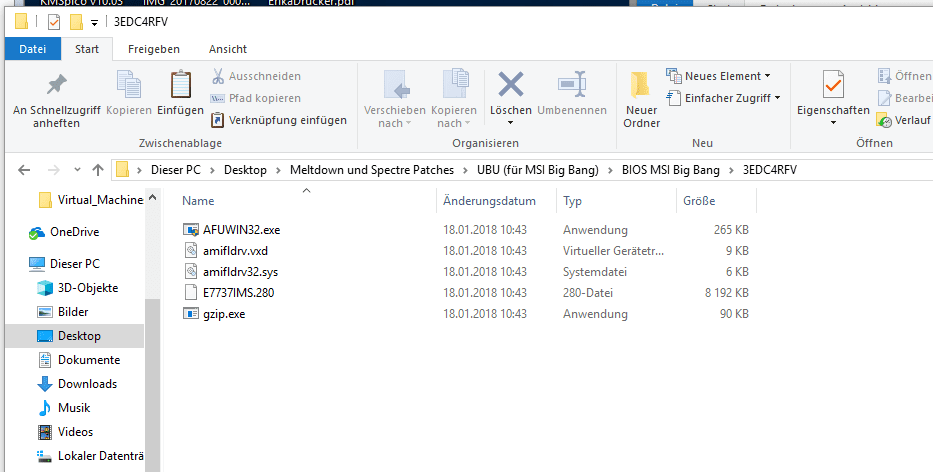

BIOS_BigBang_II_extract.zip

Da habe ich alle entpackten Files vom USB Stick drauf gepackt.

Danke!

Edit:

Ich habe das BIOS jetzt direkt mit qFlash gesichert, die Datei heisst:

E7737IMS.280

Die ist auch im Anhang enthalten.

Zuletzt bearbeitet:

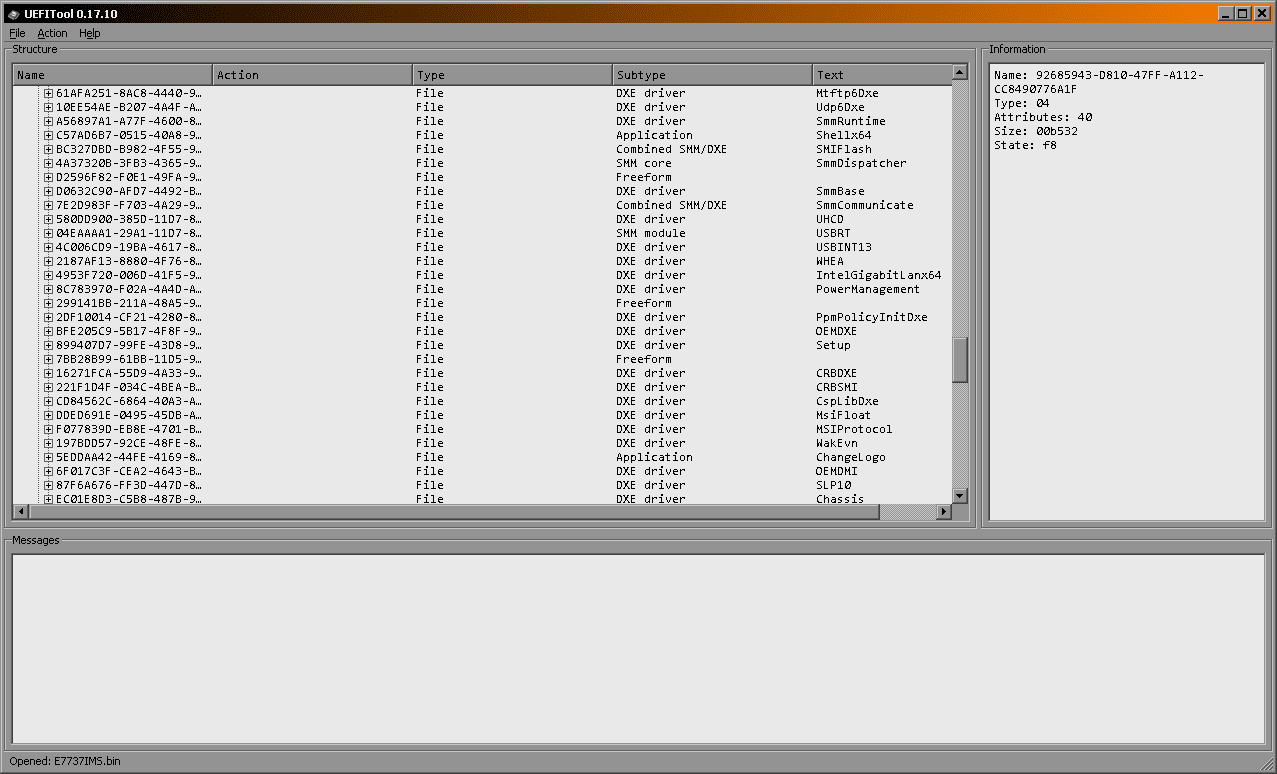

Die Datei mit der Endung .280 ist das BIOS Image.


Zuletzt bearbeitet:
Hi

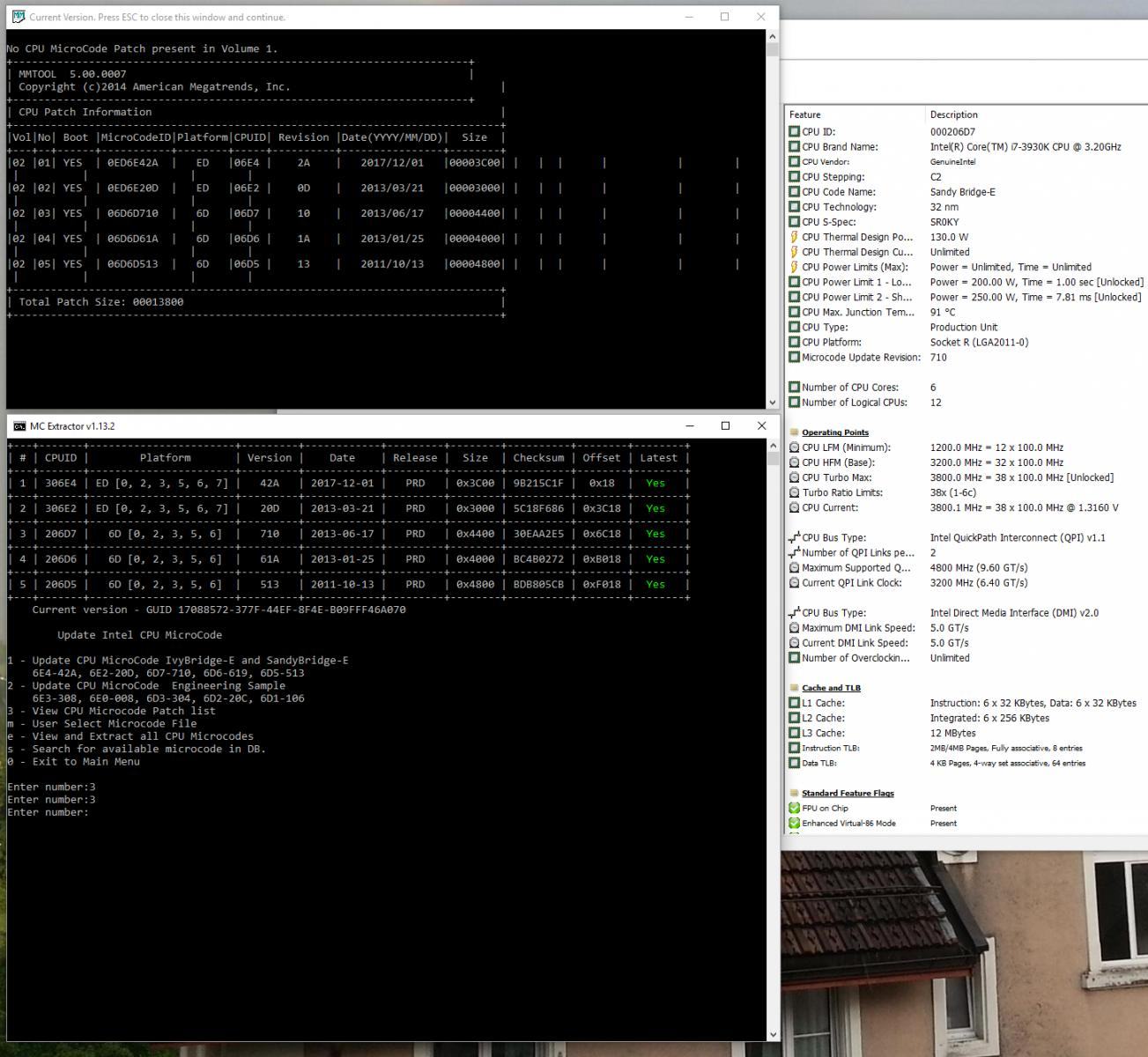

Kannst Du Dir den Anhang Mal ansehen, pls? Wär das so richtig gepacht mit folgendem uCode:

Downloads für Intel® Coreâ„¢ i7-3930K Prozessor (12 MB Cache, bis zu 3,80 GHz)

Das wär der Microcode:

microcode-20180108.tgz

Ich bin nicht sicher, ob da das richtige Build drauf ist.

Im Anhang ist das Datum vom 1.12.2017, den Patch den ich gerne hätte wär aber vom 8.1.2018.

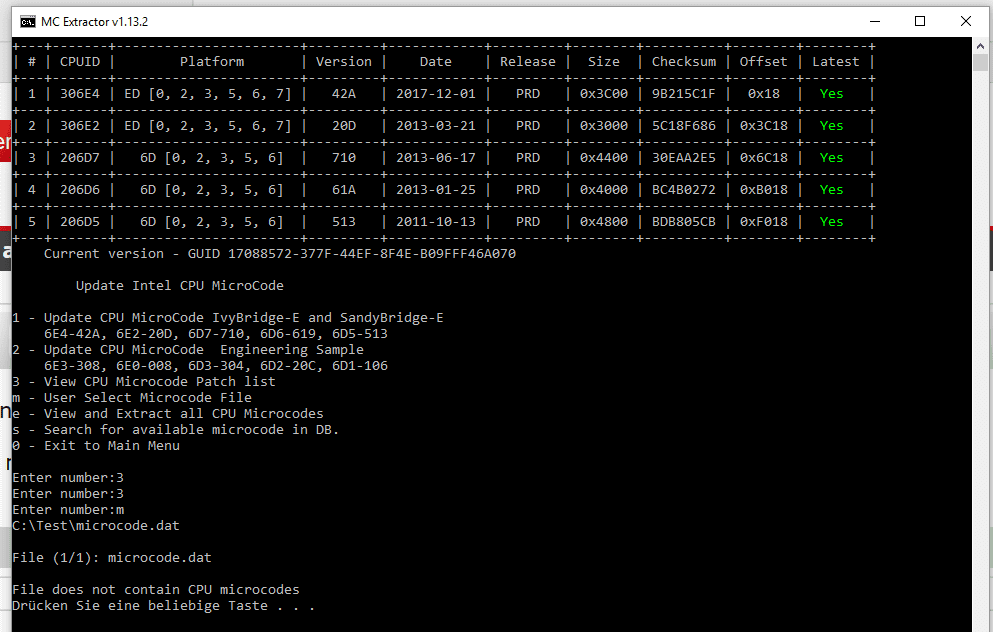

Das Tool macht mir den folgenden Fehler:


Hier habe ich die microcode.dat ausgewählt.

Die ganzen Intel und AMD Microcodes habe ich in das UBU Verzeichnis entpackt.


Zuletzt bearbeitet:
