[Sammelthread] MSI MPG X670E CARBON WIFI

PCTOM · 27.05.2023

Ich vermute mal das es mit dem nächsten Bios gefixt wird, ich bleib derweil auf der aktuellen AGESA. Ich nutz derweil den Onboard Sound, ist ja nicht total unbrauchbar.

gecan · 28.05.2023

also ich habe die 8 lanes von gpu geopfert für die soundkarte, den der sound ist mir viel wichtiger als volle 16 lanes gpu

reinhardrudi · 28.05.2023

die soundkarte braucht doch garkeine 8 lanes. die ist auch mit 2 zufrieden.

wür den PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset) nehmen. das macht am meisten sinn.

gecan · 28.05.2023

nicht möglich, soundkarte wird nur im erste und 2 slot erkannt, und da teilen sich dann die 16 lanes auf 8

PCTOM · 29.05.2023

Ich hab in den Anleitungen nichts von Shared M2 Slots gefunden. Auf den meisten 670er Brettern teilen sich M2 Slots die Lane mit den PCIe X16 Slot. Heißt wenn man da eine M2 installiert hat man nur noch PCIe X8 für die Grafikkarte.
Habe ich da was übersehen oder kann man das Carbon voll mit NVMe bestücken und hat trotzdem noch die X16 für die GaKa?
Wenn ja wäre das ein echter Vorteil.

Alpha11 · 29.05.2023

3x PCI-E x16 slot (Qty)
Supports x16/x0/x4, x8/x8/x4
PCI_E1 Gen PCIe 5.0 supports up to x16 (From CPU)
PCI_E2 Gen PCIe 5.0 supports up to x8 (From CPU)
PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset)

MPG X670E CARBON WIFI

Farbanpassung mit Mystic-Light, leistungsoptimiertes 18-Duet-Rail-Power-System, DDR5-Speicher mit Memory-Boost, Lightning-Gen5 M.2 & PCIe, Premium-Thermal-Solution, Screwless M.2 Shield-Frozr, Wi-Fi-6E, USB 3.2 Gen 2x2

de.msi.com

Hat da absolut nix mit den M.2 Slots zu tun, sondern nur wie man die CPU PCIe Lanes zu PCI_E1 + PCI_E2 aufteilt!

PCTOM · 29.05.2023

Alpha11 schrieb:
3x PCI-E x16 slot (Qty)
Supports x16/x0/x4, x8/x8/x4
PCI_E1 Gen PCIe 5.0 supports up to x16 (From CPU)
PCI_E2 Gen PCIe 5.0 supports up to x8 (From CPU)
PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset)

MPG X670E CARBON WIFI

Farbanpassung mit Mystic-Light, leistungsoptimiertes 18-Duet-Rail-Power-System, DDR5-Speicher mit Memory-Boost, Lightning-Gen5 M.2 & PCIe, Premium-Thermal-Solution, Screwless M.2 Shield-Frozr, Wi-Fi-6E, USB 3.2 Gen 2x2

de.msi.com

Hat da absolut nix mit den M.2 Slots zu tun, sondern nur wie man die CPU PCIe Lanes zu PCI_E1 + PCI_E2 aufteilt!

Das ist klar, nur wenn ich mich nicht irre sind auf anderen X670 Platinen 5.0er M2 mit dem PCIe X16 gesplittet.

Ich glaube ich habe die Lösung, die bieten 3+x PCIe 5.0 NVMe und teilen dann einen mit dem PCIe X16 Slot weil die CPU das nicht unterstützt.

Mir ist noch aufgefallen das Tachosignal mit Y-Kabel wird nicht übertragen, getestet an SysFan4 und SysFan3. Ich kann zwar die Lüfter über Voltage regulieren, sehe aber die Geschwindigkeit nicht. Ich finde das ist noch ein kleiner Schönheitsfehler. Bei den Brettern davor war es mit den Lüftern kein Problem.

PCTOM · 27.06.2023

Mit dem aktuellen Bios wurde das Problem mit den nicht erkannten Karten im letzten PCIe Slot gelöst.

reinhardrudi · 27.06.2023

Sehr gut. Schön zu hören.

pressler · 29.06.2023

Hab mir dieses Board auch gekauft und habe folgendes Problem: beim Einschalten des Rechners heulen die Gehäuselüfter auf und regeln sich erst im Windows Betrieb auf die im Uefi gesetzten Werte zurück.
Bei einem normalen Neustart besteht das Problem nicht. Bios ist das 7D70v17 vom 13.06.23. Habe schon zweimal das Bios upgegradet. Keine Besserung bisher durch das Flashen.

PCTOM · 29.06.2023

Lüfterkurfe anpassen, ansonsten das sie aufdrehen bis das Board aus dem Bios ist ist noch normal.

svan_89 · 29.06.2023

Hatte das Problem nur mit einer früheren bios version.

Mittlerweile nicht mehr

jhnbrg · 29.06.2023

pressler schrieb:
Hab mir dieses Board auch gekauft und habe folgendes Problem: beim Einschalten des Rechners heulen die Gehäuselüfter auf und regeln sich erst im Windows Betrieb auf die im Uefi gesetzten Werte zurück.
Bei einem normalen Neustart besteht das Problem nicht.

Ist bei mir genauso und zwar bei allen Bios-Versionen. Dieses Verhalten ist normal, da dadurch geprüft wird, ob die Lüfter sich im normalen Drehzahlbereich bewegen. Ich dachte am Anfang nach dem Kauf, dass entweder die Lüfter oder das Board defekt sind. Vor allem dann, nachdem ich die Lüfterkurven im BIOS eingestellt habe.

Darkx88 · 04.07.2023

PCTOM schrieb:
Mit dem aktuellen Bios wurde das Problem mit den nicht erkannten Karten im letzten PCIe Slot gelöst.

Bei mir läuft die Grafikkarte mit Beta Bios 7D70v183(Beta version) vom 03.07.23 immer noch auf 8 Lanes. Etwas bestimmtes eingestellt?
Im Bios "Force X16" unter PCIE1 Lane Einstellung wird die Soundkarte nicht mehr erkannt. Auto nur noch 8 Lanes

-> Fehler gefunden. Läuft jetzt einwandfrei.<-

hwk · 04.07.2023

Darkx88 schrieb:
Bei mir läuft die Grafikkarte mit Beta Bios 7D70v183(Beta version) vom 03.07.23 immer noch auf 8 Lanes. Etwas bestimmtes eingestellt?
Im Bios "Force X16" unter PCIE1 Lane Einstellung wird die Soundkarte nicht mehr erkannt. Auto nur noch 8 Lanes

Und Slot 2 ist frei?

jhnbrg · 09.07.2023

Bei mir funktioniert nach dem BIOS Update eigentlich alles normal. Zwei Sachen sind mir aber aufgefallen: die Boot Zeit ist um 2sek länger und die manuell eingestellte SoC Voltage von 1,2V ist nach einem Bluescreen und Rechnerneustart komischerweise bei 1,3V. :confused:

jhnbrg · 04.08.2023

Die neueste BETA "7D70v186" läuft bei mir auch stabil. Kann nun mein RAM mit 6400@CL32 bei MCLK=UCLK betreiben. 6600 sind auch problemlos möglich, allerdings dann nur mit 1:2 Verhältnis. Was weniger Leistung bedeutet.

reinhardrudi · 04.08.2023

jo-dem kann ich zustimmen. alles stabil.

HerrLange · 06.08.2023

Betreibt hier wer das Board unter Linux? Wird der verwendete Nuvoton Super IO Chipsatz nativ von hwmon bzw. lmsensors unterstützt?
Könnte wer in eine Live Distri booten und mal nachschauen? Das wäre super.

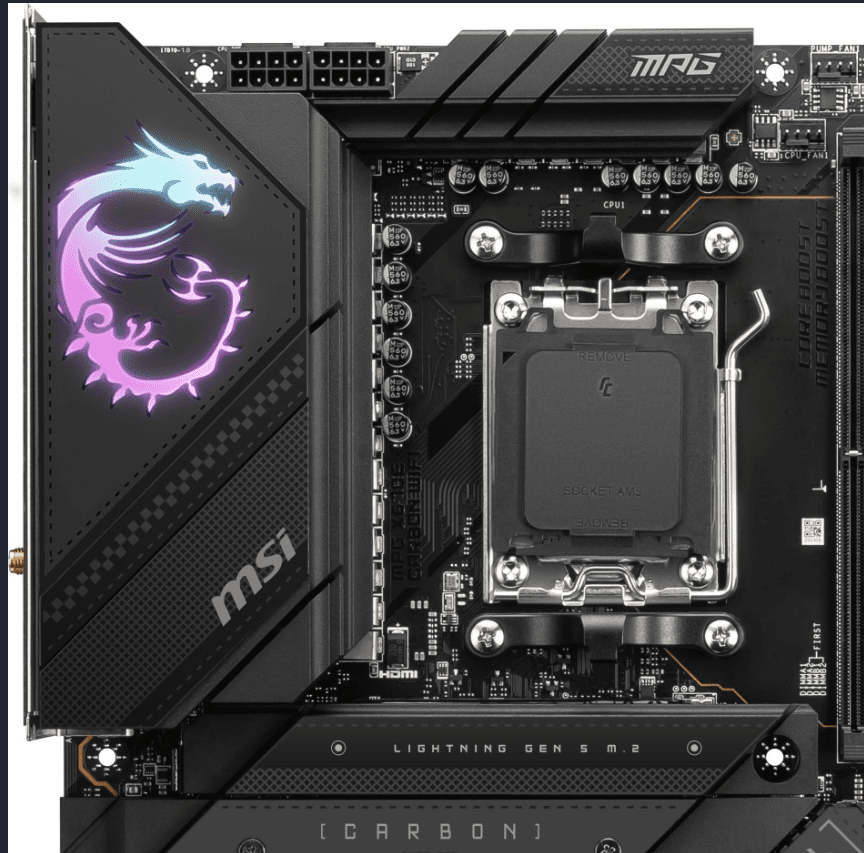

Kann man bei dem beleuchteten Teil mit dem Drachen das Plastik Entfernen und durch etwas eigenes ersetzen? Z.B. Carbonfolie bzw. Platten?
So z.B. wäre das Teil imho viel Geiler als mit diesem lächerlichem Drachen:

pressler · 06.08.2023

Weiß eigentlich jemand wie man an die Bios Batterie unter der IO Blende heran kommt ?

svan_89 · 06.08.2023

pressler schrieb:
Weiß eigentlich jemand wie man an die Bios Batterie unter der IO Blende heran kommt ?

Wozu denn das bei bios flash back und allem was das Board hat?

Erisch · 06.08.2023

@pressler
CMos Taste länger drücken, dann muss die Batterie nicht raus.

parley56 · 08.08.2023

Erisch schrieb:
@pressler
CMos Taste länger drücken, dann muss die Batterie nicht raus.

Ah, und wenn man ganz schnell drückt läd sie sich bestimmt auch wieder auf?
Wenn jemand klipp und klar fragt wie man an die Batterie kommt macht eine Antwort "drücke cmos" Nullsinn!

Falls jemand fragt wie man an den ebenfalls versteckten und nicht nutzbaren TPM Stecker kommt --> Cmos Clear drücken!
:coffee2:

Erisch · 08.08.2023

parley56 schrieb:
Ah, und wenn man ganz schnell drückt läd sie sich bestimmt auch wieder auf?
Wenn jemand klipp und klar fragt wie man an die Batterie kommt macht eine Antwort "drücke cmos" Nullsinn!

Falls jemand fragt wie man an den ebenfalls versteckten und nicht nutzbaren TPM Stecker kommt --> Cmos Clear drücken!

Herzlich Willkommen im Luxx Forum und Gratulation zum 1. Post!

JerryPenguin · 19.08.2023

HerrLange schrieb:
Könnte wer in eine Live Distri booten und mal nachschauen? Das wäre super.

Hier meine Ausgabe von Fedora 38:

Bash:

# sensors
k10temp-pci-00c3
Adapter: PCI adapter
Tctl:         +57.4°C
Tccd1:        +45.0°C
Tccd2:        +44.2°C


nvme-pci-0e00
Adapter: PCI adapter
Composite:    +41.9°C  (low  =  -5.2°C, high = +89.8°C)
                       (crit = +93.8°C)


nvme-pci-0400
Adapter: PCI adapter
Composite:    +42.9°C  (low  = -273.1°C, high = +81.8°C)
                       (crit = +84.8°C)
Sensor 1:     +42.9°C  (low  = -273.1°C, high = +65261.8°C)
Sensor 2:     +51.9°C  (low  = -273.1°C, high = +65261.8°C)


amdgpu-pci-0300
Adapter: PCI adapter
vddgfx:      684.00 mV
fan1:           0 RPM  (min =    0 RPM, max = 3500 RPM)
edge:         +46.0°C  (crit = +110.0°C, hyst = -273.1°C)
                       (emerg = +115.0°C)
junction:     +48.0°C  (crit = +110.0°C, hyst = -273.1°C)
                       (emerg = +115.0°C)
mem:          +60.0°C  (crit = +105.0°C, hyst = -273.1°C)
                       (emerg = +110.0°C)
PPT:          20.00 W  (cap = 145.00 W)


nvme-pci-1700
Adapter: PCI adapter
Composite:    +42.9°C  (low  = -273.1°C, high = +81.8°C)
                       (crit = +84.8°C)
Sensor 1:     +42.9°C  (low  = -273.1°C, high = +65261.8°C)
Sensor 2:     +46.9°C  (low  = -273.1°C, high = +65261.8°C)

#

VG

HerrLange · 19.08.2023

JerryPenguin schrieb:
Hier meine Ausgabe von Fedora 38:

[...]

VG

Vielen Dank dafür. Aber da ist ja leider nichts vom Board zu sehen. Hast du vorher sensors-detect ausgeführt?

Aktuell habe ich ein MSI x570 ACE und bekomm ebei sensors das hier:

Code:

ct6797-isa-0a20
Adapter: ISA adapter
in0:          696.00 mV (min =  +0.00 V, max =  +1.74 V)
in1:            1.01 V  (min =  +0.00 V, max =  +0.00 V)  ALARM
in2:            3.33 V  (min =  +0.00 V, max =  +0.00 V)  ALARM
in3:            3.36 V  (min =  +0.00 V, max =  +0.00 V)  ALARM
in4:          992.00 mV (min =  +0.00 V, max =  +0.00 V)  ALARM
in5:          144.00 mV (min =  +0.00 V, max =  +0.00 V)  ALARM
in6:          696.00 mV (min =  +0.00 V, max =  +0.00 V)  ALARM
in7:            3.33 V  (min =  +0.00 V, max =  +0.00 V)  ALARM
in8:            3.25 V  (min =  +0.00 V, max =  +0.00 V)  ALARM
in9:            1.84 V  (min =  +0.00 V, max =  +0.00 V)  ALARM
in10:           0.00 V  (min =  +0.00 V, max =  +0.00 V)
in11:         568.00 mV (min =  +0.00 V, max =  +0.00 V)  ALARM
in12:         1000.00 mV (min =  +0.00 V, max =  +0.00 V)  ALARM
in13:         680.00 mV (min =  +0.00 V, max =  +0.00 V)  ALARM
in14:           1.52 V  (min =  +0.00 V, max =  +0.00 V)  ALARM
fan1:            0 RPM  (min =    0 RPM)
fan2:          721 RPM  (min =    0 RPM)
fan3:          647 RPM  (min =    0 RPM)
fan4:          914 RPM  (min =    0 RPM)
fan5:          664 RPM  (min =    0 RPM)
fan6:            0 RPM  (min =    0 RPM)
fan7:            0 RPM  (min =    0 RPM)
SYSTIN:        +34.0°C  (high = +80.0°C, hyst = +75.0°C)  sensor = CPU diode
CPUTIN:        +34.0°C  (high = +108.0°C, hyst = +90.0°C)  sensor = thermistor
AUXTIN0:       +43.5°C  (high = +108.0°C, hyst = +90.0°C)  sensor = thermistor
AUXTIN1:      -128.0°C    sensor = thermistor
AUXTIN2:       +52.0°C    sensor = thermistor
AUXTIN3:        -1.0°C    sensor = thermistor
Virtual_TEMP:  +38.0°C
Virtual_TEMP:  +38.0°C
Virtual_TEMP:  +41.0°C
Virtual_TEMP:  +39.0°C
TSI0_TEMP:     +38.9°C

...

Ich würde das auch gerne bei meinem neuen Board auslesen können.

JerryPenguin · 20.08.2023

HerrLange schrieb:
Hast du vorher sensors-detect ausgeführt?

Moin,

native scheint der neue Chipsatz Nuvoton NCT6687-R nicht erkannt zu werden.

Bei sensors-detect bekomme ich folgende Fehlermeldung:

Code:

[..]
Some Super I/O chips contain embedded sensors. We have to write to
standard I/O ports to probe them. This is usually safe.
Do you want to scan for Super I/O sensors? (YES/no):
Probing for Super-I/O at 0x2e/0x2f
Trying family `National Semiconductor/ITE'...               No
Trying family `SMSC'...                                     No
Trying family `VIA/Winbond/Nuvoton/Fintek'...               No
Trying family `ITE'...                                      No
Probing for Super-I/O at 0x4e/0x4f
Trying family `National Semiconductor/ITE'...               No
Trying family `SMSC'...                                     No
Trying family `VIA/Winbond/Nuvoton/Fintek'...               Yes
Found unknown chip with ID 0xd592
[..]

Mit Hilfe von www.linuxquestions.org und dem Kernel Modul von https://github.com/Fred78290/nct6687d klappt es:

Code:

[..]
nct6687-isa-0a20
Adapter: ISA adapter
+12V:           12.02 V  (min = +12.00 V, max = +12.02 V)
+5V:             5.04 V  (min =  +5.04 V, max =  +5.05 V)
+3.3V:           3.32 V  (min =  +3.32 V, max =  +3.32 V)
CPU Soc:         1.30 V  (min =  +1.30 V, max =  +1.30 V)
CPU Vcore:       1.13 V  (min =  +1.12 V, max =  +1.42 V)
CPU 1P8:         0.00 V  (min =  +0.00 V, max =  +0.00 V)
CPU VDDP:        0.00 V  (min =  +0.00 V, max =  +0.00 V)
DRAM:            1.35 V  (min =  +1.35 V, max =  +1.35 V)
Chipset:       692.00 mV (min =  +0.69 V, max =  +0.70 V)
CPU SA:        644.00 mV (min =  +0.64 V, max =  +0.65 V)
Voltage #2:      1.53 V  (min =  +1.53 V, max =  +1.53 V)
AVCC3:           3.35 V  (min =  +3.35 V, max =  +3.36 V)
AVSB:            3.32 V  (min =  +3.32 V, max =  +3.32 V)
VBat:            2.04 V  (min =  +2.04 V, max =  +2.04 V)
CPU Fan:       1043 RPM  (min =  864 RPM, max = 1094 RPM)
Pump Fan:         0 RPM  (min =    0 RPM, max =    0 RPM)
System Fan #1:    0 RPM  (min =    0 RPM, max =    0 RPM)
System Fan #2:    0 RPM  (min =    0 RPM, max =    0 RPM)
System Fan #3:    0 RPM  (min =    0 RPM, max =    0 RPM)
System Fan #4:    0 RPM  (min =    0 RPM, max =    0 RPM)
System Fan #5:    0 RPM  (min =    0 RPM, max =    0 RPM)
System Fan #6:    0 RPM  (min =    0 RPM, max =    0 RPM)
CPU:            +58.0°C  (low  = +53.0°C, high = +62.0°C)
System:         +47.5°C  (low  = +47.0°C, high = +47.5°C)
VRM MOS:        +40.5°C  (low  = +40.0°C, high = +40.5°C)
PCH:            +46.5°C  (low  = +46.0°C, high = +46.5°C)
CPU Socket:     +39.5°C  (low  = +39.0°C, high = +40.0°C)
PCIe x1:        +43.5°C  (low  = +43.0°C, high = +43.5°C)
M2_1:          +193.0°C  (low  = +193.0°C, high = +193.0°C)
[..]

Generelle Voraussetzung ist die Deaktivierung von Secure Boot im BIOS, egal welcher Super IO Chipsatz verwendet wirtd, damit lm_sensors im Userspace auf

/dev/port

gegeben ist.

VG

HerrLange · 20.08.2023

@JerryPenguin
Super. Vielen Dank für deine Mühe.
Ich bin gerade am schauen, ob es in neueren Kernel eventuell native Unterstützung gibt.

P.S. du hast nicht einen einzigen Lüfter außer der CPU am Board hängen?

JerryPenguin · 21.08.2023

@HerrLange

Doch, ich habe 3 x 140 mm Venturi-HF-Lüfter im Fractal Design Define 7 PCGH Edition verbaut.
Ich muss mal sehen wo und wie diese angeschlossen sind.

Als Kernel setze ich den aktuellsten Fedora Kernel 6.4.11 ein.

HerrLange · 21.08.2023

Das define hat doch so einen Lüfterhub verbaut. Vermutlich sendet der kein Tachosignal (oder ist im Bezug auf die Gehäuselüfter nicht mit den MB verbunden und nimmt nur die CPU Werte). Ich gehe davon aus, dass die Lüfterwerte ausgelesen werden können nach Lektüre von https://github.com/Fred78290/nct6687d/issues

Der Kernel-Treiber kennt leider nur NCT6687 mit der ID 0xd590. Die neue Revision mit 592 noch nicht. Wäre interessant zu wissen, was der Unterschied ist, oder ob man im Kerneltreiber einfach noch die 0xd592 hinzufügen kann.

nct6683.c « hwmon « drivers - kernel/git/torvalds/linux.git - Linux kernel source tree

git.kernel.org

Nochmal vielen. Dank, das hat mir sehr weiter geholfen. @JerryPenguin

[Sammelthread] MSI MPG X670E CARBON WIFI

CPU​

Anhänge

Enthusiast

Profi

Urgestein

Profi

Enthusiast

Banned

Enthusiast

Enthusiast

Urgestein

Enthusiast

Enthusiast

Profi

Profi

Experte

Enthusiast

Profi

Profi

Urgestein

Profi

Enthusiast

Profi

Enthusiast

Neuling

Enthusiast

Profi

Profi

Profi

Profi

Profi

Profi

Ähnliche Themen

CPU
