[Sammelthread] MSI X58 Pro (-E/-E SLI) (Intel X58) [1]

Einleitung:

Das MSI X58 Pro in seinen drei verschiedenen Versionen zählt mit seinen 160€ als Einsteigspreis nach Geizhals.at (Stand 10.07.2009) zu den günstigsten Platinen am Markt für Intels Core i7. Die Drei Versionen unterscheiden sich von Seiten der Hardware nur kaum bis garnicht, einzig wurde bei den etwas später erschienenen -E/-E SLI Varianten etwas die Farbgestaltung verändert und per Bios SLI als Feature hinzugefügt. Dazu später mehr...
Das Pro und Pro-E unterstützen von Haus aus noch kein Nvidia SLI sondern nur ATIs Crossfire.
Alles in allem, beonders wegen des Preises ein wirklich gutes Board.

1. Das Mainboard




1.1 Spezifikationen


  • Sockel: LGA1366
  • Chipsatz: Intel X58 Express / Intel ICH10R
  • Formfaktor: ATX 30.5 cm x 24.3 cm
  • RAM: 6 Bänke für Triple Channel DDR3, maximal 24GB gesamt. DDR3 800/1066/1333*/1600* (OC)
  • Kleine passive Heatpipe für IOH und ICH
  • Passiver Kühler für Spannungswandler


1.2 Ausstattung


  • 5 Phasige DrMOS Spannungsaufbereitung
  • Storage Controller: ATA-133, Serial ATA-300 (RAID), eSATA Port
  • 1 x ATA, 7 x SATA, 1 x eSATA
  • 12 x USB, 6 über IO Blende
  • 2 x FireWire
  • 1 x Realtek RTL8111C Gigabit LAN
  • 7.1 Channel Surround
  • PS/2 Maus & Tastatur
  • POWER, RESET & CMOSCLR Buttons onboard


1.3 OC-Verhalten/BIOS

Beim Übertaktungsverhalten kann ich nur aus eigener Erfahrung berichten. Als ich das Board kaufte war ich sehr skeptisch, in wie fern sich fünf Phasige Spannungsaufbereitung des Boards auf das Übertaktungsverhalten auswirken würde zumal mein C0 i7 recht viel Spannung für lohnendes Übertakten braucht.
Der erste Blick ins Bios überraschte dann aber schon, alles was man braucht ist vorhanden. Alle EIST/C-Step, Multiplikator, VCORE, VUNCORE/RAM, IOH, ICH, QPI Einstellungen können vorgenommen werden. Also alles vorhanden was benötigt wird.






Mein Board im speziellem besitzt je nach Spannungsbereich nur einen sehr geringen bis überhaupt nicht vorhandenen vdroop was sehr angenehm ist und evtl. auf die von MSI viel beworbene DrMOS Technik zurück zu führen ist.

Auch sehr angenehm ist, dass man bis zu vier Bios settings im Bios abspeichern und bei bedarf laden kann. Konnte davon bei meinen diversen Versuchen regen Gebrauch von machen. Das Board lässt sich auch nicht aus der Ruhe bringen wenn man es mal zu sehr übertrieben hat beim tuning. Entweder es setzt die Einstellungen von selbst auf safe settings oder man macht einen manuellen cmos clear. Der einwandfreie Betrieb ist aber nach wie vor gewährleistet.

Im eigenversuch habe ich zudem mal auf mein Board das Bios der Pro-E SLI Variante geflashed was mit dem DOS Tool ohne Probleme funktionierte. Leider fehlte mir aber die zweite Grafikkarte um zu Testen ob SLI auch wirklich funktioniert - ich gehe aber davon aus. Eine Garantie übernehme ich aber in keinem Falle falls der Flash mißlingen sollte.

Ich persönlich habe mit meinem i7 920 einen Takt, limitiert durch den Kühler, von 3600mhz (18 x 200) erreicht:



2. FAQ - Frequently Asked Questions

2.1 Meine IOH Temperatur hat 70°c und mehr, ist das zu hoch?

A: Nein, diese Temperaturen sind auf dem Board ganz normal und stellen keine Einschränkung für den Betrieb dar. Mein Board läuft seit Wochen 24/7 mit einer Temperatur von 85°c und full load mittels BOINC/WCG. Also keine Sorge.

2.2 Kann ich im obersten PCIe x1 Slot eine lange Karte verbauen?

A:
Ich habe das Board jetzt auch bei mir verbaut. (pro-e)
Läuft alles wie es soll.

Leider ist der obere PCI E1x Steckplatz unbrauchbar.
Wenn man eine Karte einsteckt, kommen die Kontakte auf der
Rückseite an den Kühler der auf dem Board verbaut ist.


3. Links & Downloads

3.1 Bios



3.2 Treiber



Ich hoffe es hilft :)

gruß FS03

Zuletzt bearbeitet:
Temps hab ich nie überprüft. Gab ja auch keine Veranlassung, Board läuft ja auch mit OC wochenlang ohne Probleme.

gruß

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Kann ich dir nicht sagen, ist ja eher eine Frage der CPU, meiner schafft keine 4ghz. Die würd er aber auch nicht auf nem Gigabyte, EVGA oder Asus X58er schaffen. Ich sehe aber keinen Grund warum es nicht laufen sollte. BCLK von 200 schafft mein Pro jedenfalls.

gruß

edit

Was dem Board aber leider fehlt ist die Außerkraftsetzung der TDP-Beschränkung für den Turbo Multiplikator.

Zuletzt bearbeitet:
Das heißt, dass man den Turbo Multi nicht bei starkem OC verwenden kann.

Der Link zeigt aufs Platinum.

Jo, geht ja um Manuelles nutzen des Turbo Multis bei OC. Auch wenn die Boards änlich aussehen sind es immer noch zwei verschiedene!

Jo, funktioniert bei meinem Board. Nutze es Tag täglich. Musste dafür aber mein USB Keyboard einzeln und ohne Hub am Rechner anschließen.

gruß

Zuletzt bearbeitet:
Ne, mein Pro beept beim boot nicht so. Die QPI voltage auszulesen ist mir bislang noch nicht gelungen.

das piepen kommt wohl von den angeschlossenen usb-geräten (hab ne menge dranhängen). muss ich aber noch testen...

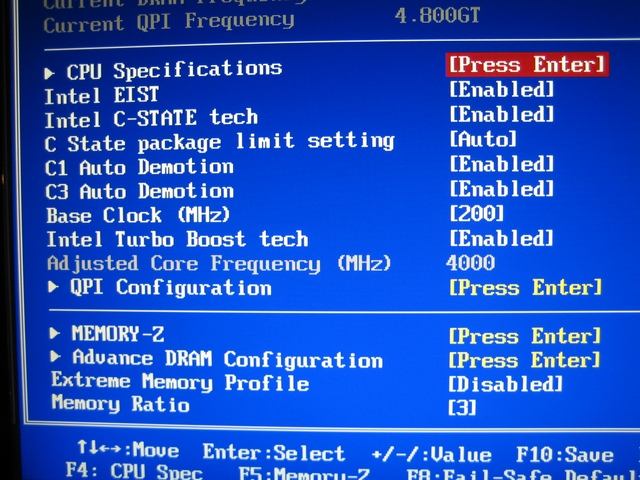

kann mir jemand sagen, warum der turboboost-multi sich von 21 wieder auf 20 zurückschaltet?


Anhänge

  • bios.jpg
    79,5 KB · Aufrufe: 91
Zuletzt bearbeitet:
...
kann mir jemand sagen, warum der turboboost-multi sich von 21 wieder auf 20 zurückschaltet?

Ja, Wenn die TDP der CPU über 130W ansteigt und die CPU zu warm wird, regelt die CPU den Turbo Multi wieder runter. Auf Boards von DFI ist dieser Mechanismus umgangen worden. Bei Gigabyte/Asus Boards meine ich auch. D.h. das man auf diesen Baords den Turbo Multi als vollwertigen Multi nutzen kann. Wir können das auf unseren Budget Boards nicht.

also für ein mobo, welches 174e kostet, kann man aber besseres erwarten :kotz: selbst das gb ud3r für 150e macht nicht solche spirenzchen :(

Das sind keine Spirenzchen sondern exakt die Betriebsvorgaben von Intel. Alles andere erwähnte sind spirenzchen der anderen Hersteller.

Ok meine Frage hat sich damit erledigt xD ;) Hat jemand erfahrung mit dem MSI X58 Pro-E SLI?? Funktionniert alles oder gibts im SLI Modus Probleme?

// Und könnte mir mal jemand erklären warm es für das SLI gepatchte Board eine andere Treiberseite gibt?? Is doch das selbe Board oder irre ich mich da?

Zuletzt bearbeitet:
Mal was anderes, hat jemand von euch ma versucht ne Creative X-Fi Titanium auf dem ersten PCIe Slot anzuschließe? Klappt das beim Pro-E?

Aber ich könnte die Soundkarte auch theoretisch im dritten PCIe 2.0 x16 Steckanschluss betreiben oder? Is bei mir nämlich wichtig, da ich sein SLI System laufen lassen möchte, die Soundkarte und als weitere PCI Karte ne SAT-Karte.

Ok erledigt:
Mindest-Systemvoraussetzungen
- Freier PCI Express®-Steckplatz (x1, x4 oder x16)
- Microsoft® Windows® Vista + Service Pack 1 oder Windows® XP (x64, Service Pack 2 oder Media
Center Edition)
- Intel® Pentium® 4, AMD® Athlon™ oder äquivalenter Prozessor mit mindestens 1,6 GHz
- 256 MB RAM (512 MB für Windows® Vista)
- 600 MB freier Speicherplatz auf der Festplatte
- CD-ROM- oder DVD-ROM-Laufwerk
- Für den Download von Cyberlink PowerDVD ist ein Internetanschluss erforderlich.

Zuletzt bearbeitet:
Ich denke nicht dass das passen wird. Versucht habe ich es aber noch nicht.

gruß

Ich für meinen Teil leider nicht.

so, heute kam die antwort,

laut msi kann max 1 watt am CPUFAN anschluss bereitgestellt werden. :stupid:

gibt es überhaupt lüfter, die ich dann da dran hängen dürfte, mein noctua hat ja schon mehr, 1,08 eigentlich wäre meine garantie ja damit erlöschen oder?^^
