Aber euch diese kleine aber feine Reparatur von meiner "neuen" 9600GT Matrix zeigen. Mehr Pics gibts gleich drüben im Bilderthread, aber das hier fand ich nen Post wert:
Ich hab die Angewohnheit, Hardware nach der Inbetriebnahme immer zu betatschen, um zu gucken, ob irgendwas zu heiß wird. Das ist normalerweise nie der Fall. Aber bei dieser Karte wurde einer der VRM ICs (für den Speicher) enorm heiß. Hab mir direkt die Pfoten verbrannt. Mit IR Thermometer nachgemessen und im Windows Idle hatte das kleine Ding bereits 104°C...
Wenn ich nicht nachgemessen hätte, wäre der definitiv gleich hochgegangen.
Kleiner Fehler, große Wirkung: Der Kerko hier fehlte (Spoiler wegen großem Bild).

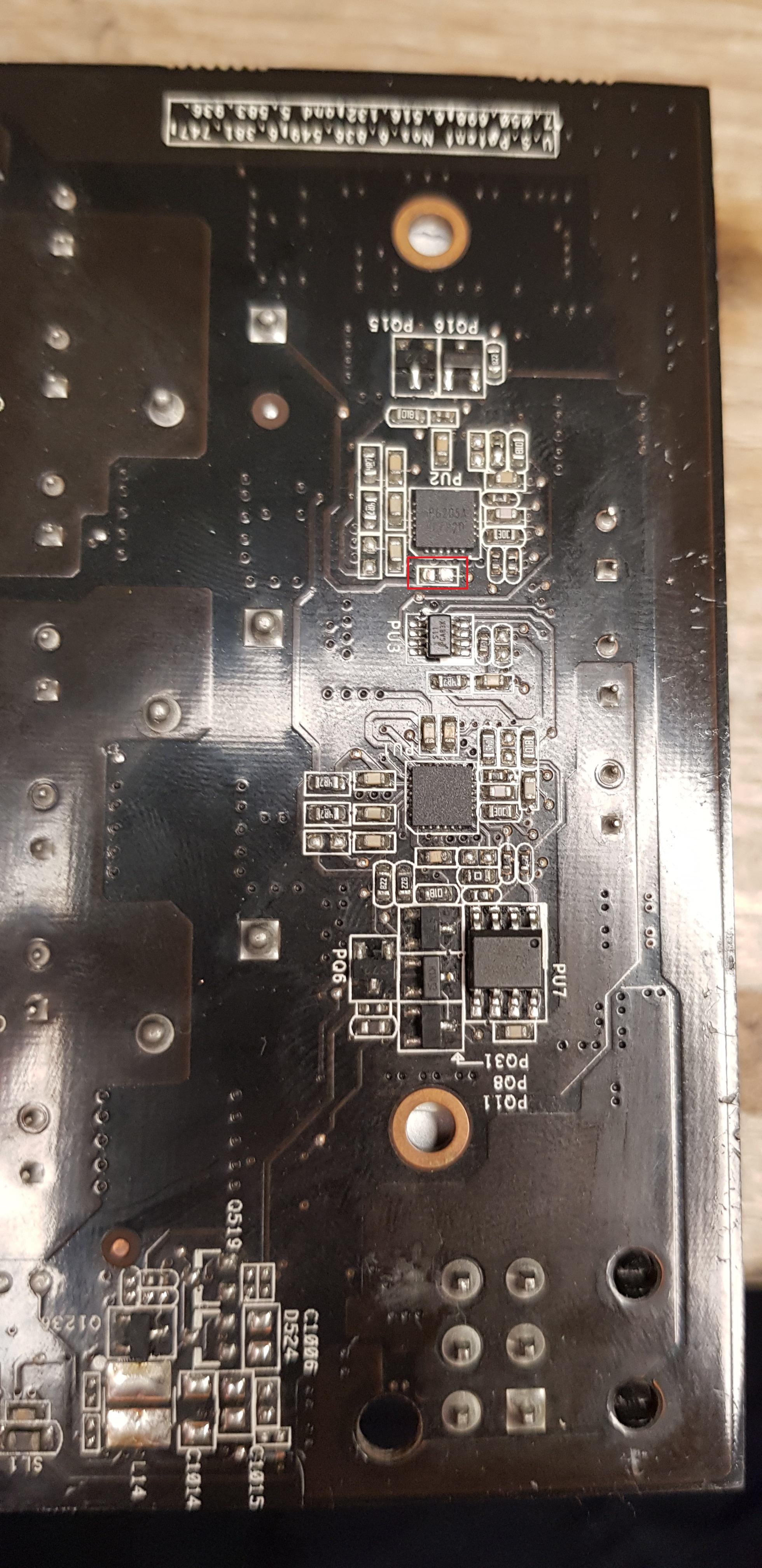

Könnte von der Belegung her das Upper Gate vom Mosfet sein, bin mir aber nicht sicher.
Mit neuem Spender-Kerko hat der Chip jetzt 40° im Idle und 55° unter Last und die Karte läuft. Das war knapp.
Aber euch diese kleine aber feine Reparatur von meiner "neuen" 9600GT Matrix zeigen. Mehr Pics gibts gleich drüben im Bilderthread, aber das hier fand ich nen Post wert:
Ich hab die Angewohnheit, Hardware nach der Inbetriebnahme immer zu betatschen, um zu gucken, ob irgendwas zu heiß wird. Das ist normalerweise nie der Fall. Aber bei dieser Karte wurde einer der VRM ICs (für den Speicher) enorm heiß. Hab mir direkt die Pfoten verbrannt. Mit IR Thermometer nachgemessen und im Windows Idle hatte das kleine Ding bereits 104°C...
Wenn ich nicht nachgemessen hätte, wäre der definitiv gleich hochgegangen.
Kleiner Fehler, große Wirkung: Der Kerko hier fehlte (Spoiler wegen großem Bild).
Mit neuem Spender-Kerko hat der Chip jetzt 40° im Idle und 55° unter Last und die Karte läuft. Das war knapp.
Strikeeagle1977
Enthusiast
Hab mein Problem unter Linux mit Testdisk lösen können.
Testdisk unter Linux hat die Partition wiederhergestellt und die Daten waren dann auch alle wieder da.
gpart müsste ähnlich funktionieren können.
Ein hoch auf die vielen kleinen linux tools, wo andere gerne in Windows für teuer Geld die Hand aufhalten.
Ich habe aber gelernt:
1. Backups auch unregelmäßig von wichtigen Sticks zu machen, wenigstens nen Sync auf das NAS
2. nicht überhastet "mal eben" schnell XP installieren, ohne zu schauen, welche Laufwerke angeschlossen sind und was drauf ist ...
Hate it.
Testdisk unter Linux hat die Partition wiederhergestellt und die Daten waren dann auch alle wieder da.
gpart müsste ähnlich funktionieren können.
Ein hoch auf die vielen kleinen linux tools, wo andere gerne in Windows für teuer Geld die Hand aufhalten.
Ich habe aber gelernt:
1. Backups auch unregelmäßig von wichtigen Sticks zu machen, wenigstens nen Sync auf das NAS
2. nicht überhastet "mal eben" schnell XP installieren, ohne zu schauen, welche Laufwerke angeschlossen sind und was drauf ist ...
Hate it.

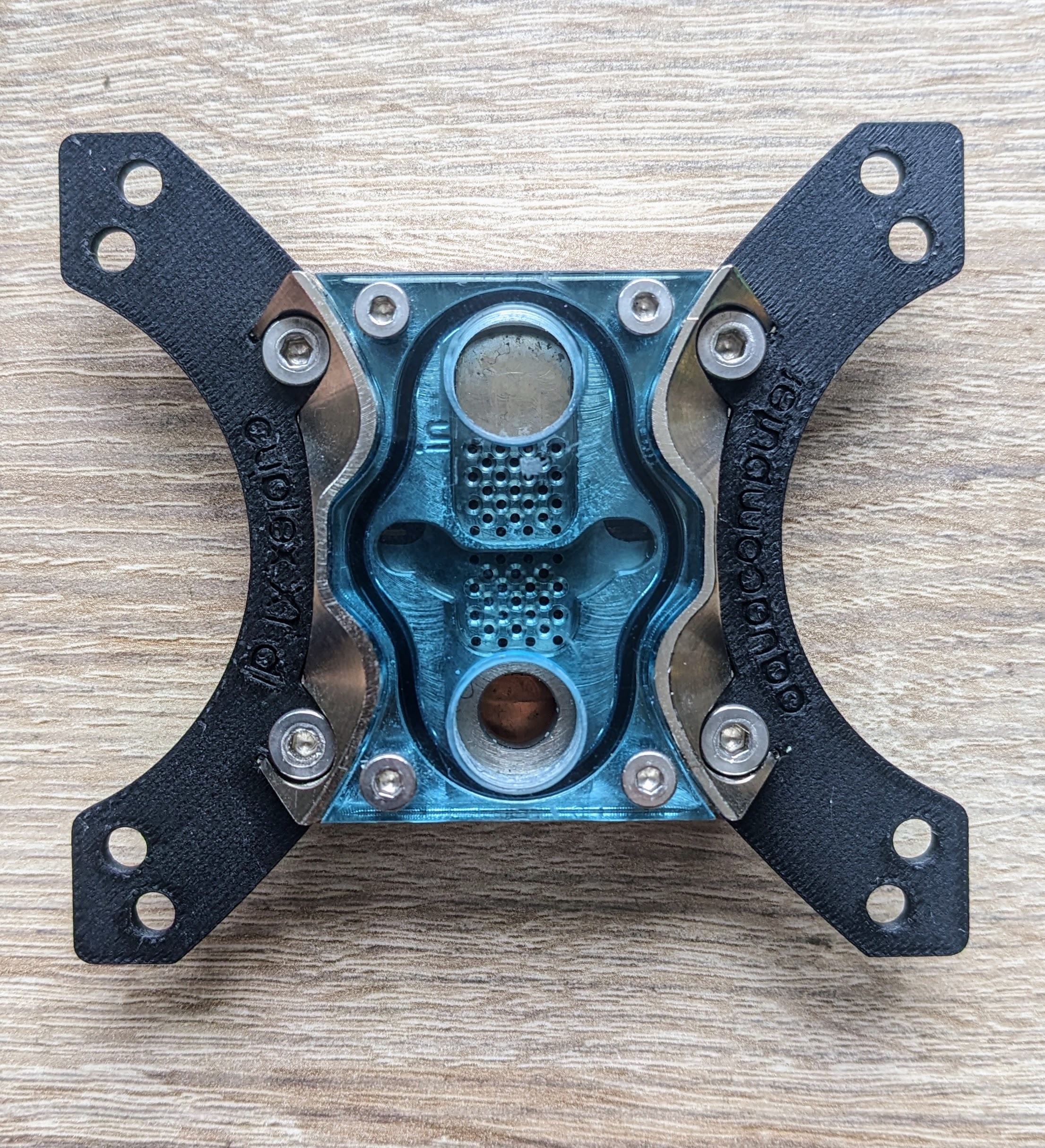

Mein Cuplex XT di war ja nicht für den Sockel 775/478 vorgesehen, also habe ich Halterungen dafür auf Thingiverse hochgeladen: https://www.thingiverse.com/thing:6572955
Nachdem AC diese selbst seit 3.5 Jahren nicht mehr herstellt haben sie mir dankenswerterweise die Zeichnung dafür zukommen lassen
Edelstahl ist natürlich edler und besser, aber so tut es ebenfalls seinen Job. Gedruckt habe ich es in PLA/CF.
Gibt es auch für Windows
Diese positive Erfahrung durfte ich übrigens auch mit AnFi Tec machen. Der neue Besitzer hatte mir die Zeichnung der Soleil Halteplatte zukommen lassen. Die hab ich dann für neue Sockel adaptiert und Lasern lassen. Passt topNachdem AC diese selbst seit 3.5 Jahren nicht mehr herstellt haben sie mir dankenswerterweise die Zeichnung dafür zukommen lassen
Und es geht weiter. Diesmal direkt mir Vorschlägen aus div. Recherchen im Forum / WWW / Datenblättern.
Ich hoffe damit, dass ich nicht ganz daneben liegen und würde mich über eine Freigabe eurerseits freuen.
Vielen Dank für eure Unterstützung!
Shuttle SB61G2
Farbe Menge Hersteller / Aufdruck Spannung Kapa Durchm. Höhe Leiterabstand Vorschlag Rot 8 OST RLS 10 V 3300 uF 10 mm 24 mm 5 mm UHW0J332MPD Gelb 4 OST RLX 16 V 1500 uF 10 mm 21 mm 5 mm A750MV158M1CAAE010 Blau 4 OST RLX 10 V 1500 uF 10 mm 17 mm 5 mm A750MV158M1CAAE010 Pink 10 OST RLP 10 V 1000 uF 8 mm 14 mm 3,5 mm EEU-FR1A102L Lila 3 G-LUXON SM 16 V 68 uF 5 mm 11,5 mm 2,5 mm EEU-FR1C680 Grün 1 G-LUXON SX 25 10 uF 4 mm 8 mm 2,5 mm ECE-A1EKS100I Hellblau 9 G-LUXON FX 16 100 uF 6,5 mm 5,5 mm 2,5 mm ESS107M016AC2KA Orange 1 G-LUXON SM 50 100 uF 8 mm 11,5 mm 3,5 mm ESH107M050AG3KA
ECS P6S5AT
Farbe Menge Hersteller / Aufdruck Spannung Kapa Durchm. Höhe Leiterabstand Vorschlag Rot 21 G-LUXON LZ 6,3 V 1500 uF 10 mm 16 mm 5 mm EEU-FS0J152 Gelb 5 G-LUXON SM 16 V 470 uF 8 mm 12 mm 3,5 mm EEU-FR1C471 Blau 4 G-LUXON SM 10 V 1000 uF 8 mm 15 mm 3,5 mm EEU-FR1A102L Pink 7 G-LUXON SX 25 V 22 uF 5 mm 7 mm 2,5 mm ECE-A1EKA220I Lila 16 G-LUXON SX 25 V 10 uF 4mm 8 mm 2,5 mm ECE-A1EKS100I Grün 14 G-LUXON FX 16 V 100 uF 6,5 mm 5,5 mm 2,5 mm ESS107M016AC2KA
Gehen meine Vorschläge in Ordnung?
Vielen Dank für eure Unterstützung!
Zuletzt bearbeitet:
WMDK
Legende
Gehen meine Vorschläge in Ordnung?
Also bei den RLX würde ich definitiv die A750 setzen, geht problemlos.
Bei den kleineren solltest du aber nochmal durchschauen...
Beim Shuttle z.B... Warum willst du einen 10µF Cap gegen einen 220µF tauschen? Das hast du beim ECS auch so drin stehen.
Mein Fehler, hab noch mal drüber geschaut.
Lotosdrache
Neuling
- Mitglied seit
- 07.04.2024
- Beiträge
- 7

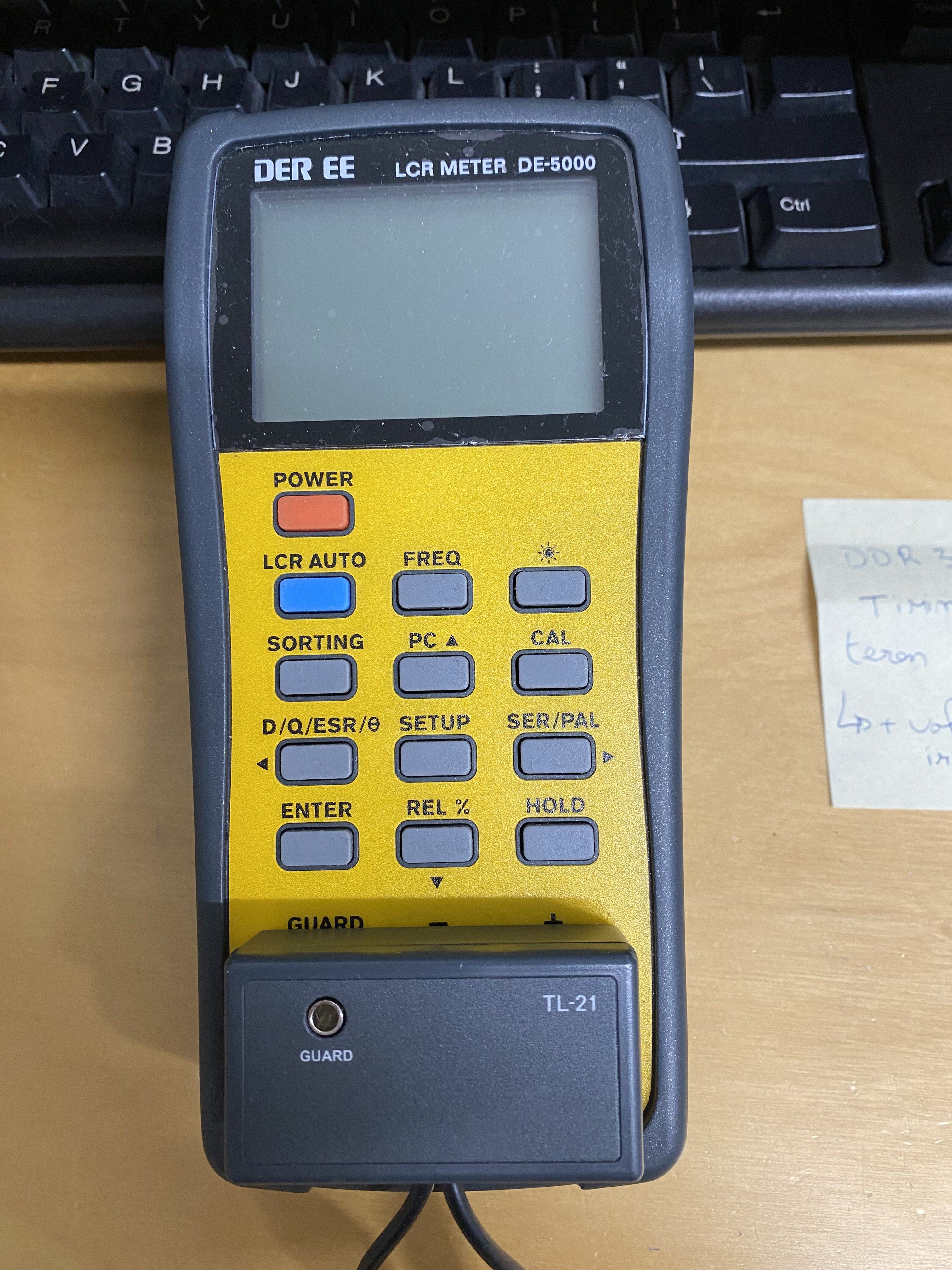

Also das Uni-T LCR-Messgerät UT622E gibt es bei Polin mit Gutschein von Idealo.de zur Zeit für 283,65 inkl. Versand (Vorkasse). Da hab ich jetzt mal zugeschlagen, weil mir mein bisherigen Schätzeisen (der MTester) gerade bei den ESR-Werten doch zu ungenau ist. Nicht einmal bei brandneuen Elkos kommen da brauchbare Werte raus. Kapazität usw. alles okay, aber ESR - puh...
Sparksnl
Enthusiast
Sparksnl
Enthusiast
I am not sure if I use the proper thread here.

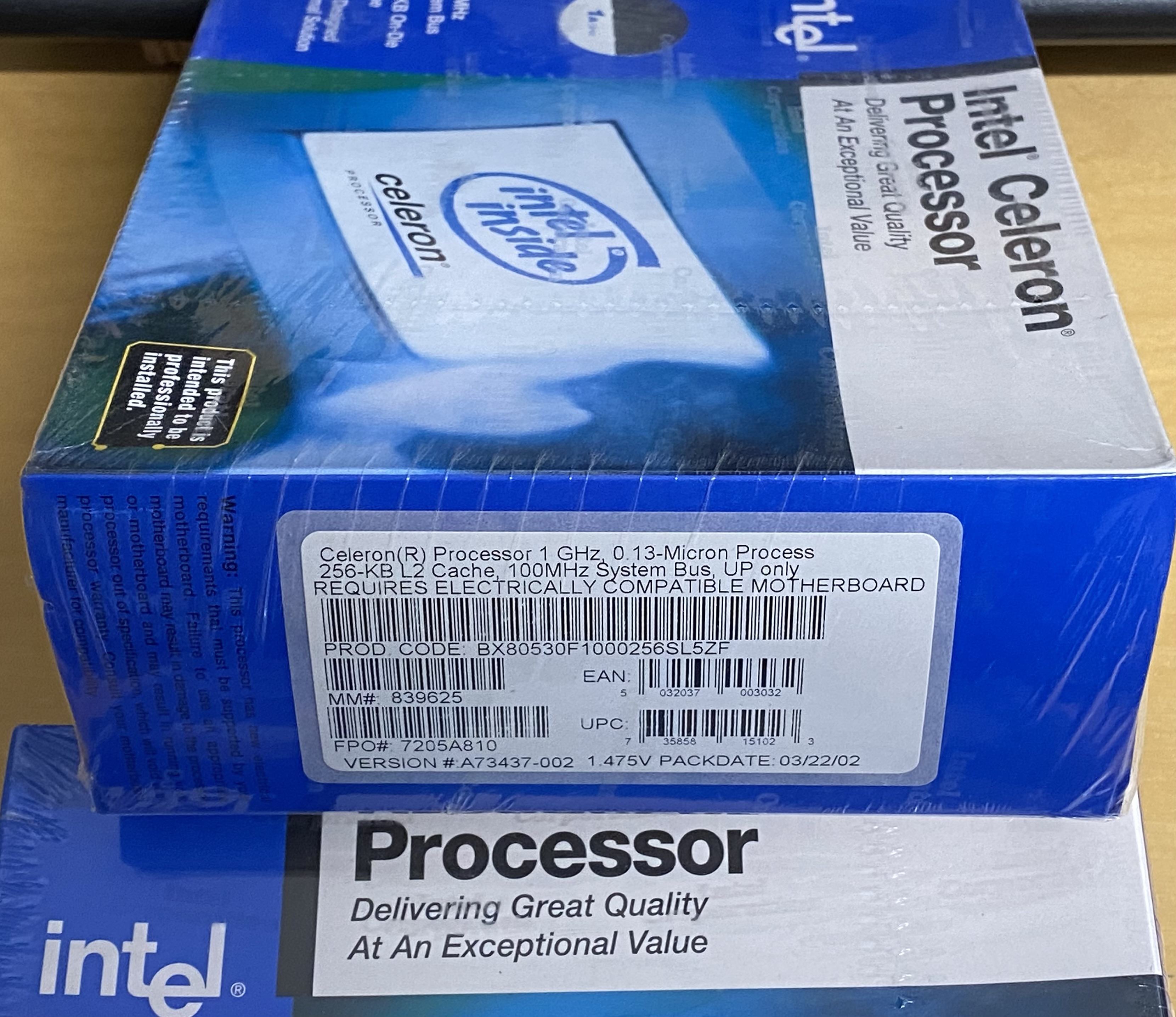

I have 11 unopened/sealed (and 1 opened) Celeron 1GHz Tualatin. What are these worth these days?
I have 11 unopened/sealed (and 1 opened) Celeron 1GHz Tualatin. What are these worth these days?
Sparksnl
Enthusiast
That would be great
Pinouts hab ich vor einiger Zeit mal mit nem Kumpel nen ganzen Berg voll in Google Sheets übertragen, findet man hier:Ich find irgendwie kein Bild/Doc zu der Pinbelegung zu Sockel 771
Sonst kennt man ja Bilder wie das hier zu z.b. 1151
Aber zu 771 irgendwie gar nix zu finden ?! Halt immer alles überlagert mit den ganzen 775/771 Mods.
Hab Board mit einem totem Pin - die Spitze ist auch abgebrochen, da is nix zum gradebiegen
Würde echt gerne wissen wofür der Pin ist..
Die meisten sollten auch halbwegs ordentlich farblich markiert sein, sehe grade 771 ist nur relativ minimalistisch markiert bisher.
Socket Pinouts – Google Drive
drive.google.com
Wenn irgendwas fehlt mich einfach mal anschreiben, vllt finde ich nen Pinout und kann es entsprechend eintragen.
P4schissel
Enthusiast
Hi @keeel83 ich habe nochmals drüber geschaut. Bitte nochmals genau vergleichen.
Shuttle SB61G2
ECS P6S5AT
Shuttle SB61G2
| Farbe | Menge | Hersteller / Aufdruck | Spannung | Kapa | ESR / Ripple | Durchm. | Höhe | Leiterabstand | Vorschlag | ESR / Ripple | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Rot | 8 | OST RLS | 10 V | 3300 uF | 18m / 2,77A | 10 mm | 24 mm | 5 mm | UHW0J332MPD | 17m /2,9A (6,3V) | / |
| Gelb | 4 | OST RLX | 16 V | 1500 uF | 20m/ 2,78A (10x25) | 10 mm | 21 mm | 5 mm | A750MV158M1CAAE010 | 10m / 6,1A | Nichicon UHW meets ESR, but not Ripple current (2,5A) --> Poly |
| Blau | 4 | OST RLX | 10 V | 1500 uF | 22m/ 1,8A | 10 mm | 17 mm | 5 mm | A750MV158M1CAAE010 | 10m / 6,1A | Nichicon UHW meets Ripple, but not ESR --> Poly |
| Pink | 10 | OST RLP | 10 V | 1000 uF | 110m / 0,73A (8x16) | 8 mm | 14 mm | 3,5 mm | EEU-FR1A102L | 41mR / 1,24A | / |
| Lila | 3 | G-LUXON SM | 16 V | 68 uF | ?? 68u n. A. | 5 mm | 11,5 mm | 2,5 mm | EEU-FR1C680 | 0,175A*0,65 | |
| Grün | 1 | G-LUXON SX | 25 | 10 uF | 0,033A (120Hz) | 4 mm | 8 mm | 2,5 mm | ECE-A1EKS100I | 0,033A | |
| Hellblau | 9 | G-LUXON FX | 16 | 100 uF | 6,5 mm | 5,5 mm | 2,5 mm | ESS107M016AC2KA | 0,12A | / | |
| Orange | 1 | G-LUXON SM | 50 | 100 uF | 0,22A (120Hz) | 8 mm | 11,5 mm | 3,5 mm | ESH107M050AG3KA | 0,2A | / |
ECS P6S5AT
| Farbe | Menge | Hersteller / Aufdruck | Spannung | Kapa | Durchm. | Höhe | Leiterabstand | Vorschlag | ESR / Ripple | Alternative | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Rot | 21 | G-LUXON LZ | 6,3 V | 55m / 1,07A | 1500 uF | 10 mm | 16 mm | 5 mm | EEU-FS0J152 | 43mR / 1,29A | / |
| Gelb | 5 | G-LUXON SM | 16 V | 0,37A (120Hz) | 470 uF | 8 mm | 12 mm | 3,5 mm | EEU-FR1C471 | 0,44A | |
| Blau | 4 | G-LUXON SM | 10 V | 0,56A (120Hz) | 1000 uF | 8 mm | 15 mm | 3,5 mm | EEU-FR1A102L | 0,66A | |
| Pink | 7 | G-LUXON SX | 25 V | 0,043A (120Hz) | 22 uF | 5 mm | 7 mm | 2,5 mm | ECE-A1EKA220I | 0,055A | / |
| Lila | 16 | G-LUXON SX | 25 V | 0,033A (120Hz) | 10 uF | 4mm | 8 mm | 2,5 mm | ECE-A1EKS100I | 0,033A | |
| Grün | 14 | G-LUXON FX | 16 V | 0,035A (120Hz) | 100 uF | 6,5 mm | 5,5 mm | 2,5 mm | ESS107M016AC2KA | 0,12A |
WMDK
Legende
Damit es Sockel A Thread nicht zu OT wird, mache ich mal hier weiter bzgl. BIOS Reverse Engineering:
Hut ab, da habt ihr euch ordentlich in das Thema reingekniet, Wahnsinn!
Bei allem was über die Jahre so geleakt ist an Infos, ja sogar ganze Schaltpläne der Boards inkl. Viewer, bin ich immer wieder erstaunt, dass ein Sourcecode der BIOSe es noch nicht ins Netz geschafft hat.
@digitalbath Sind das eigentlich bzgl. des Codes neue Erkenntnisse, die ihr in letzter Zeit gewonnen habt? Ich frage nur deswegen, weil mir immer noch die Frage unter den Nägeln brennt, was ASUS bei seiner P4 Plattform damals in die BIOSe programmiert hat, dass die CT-479 Nutzung darauf möglich wurde und warum der Adapter zufällig auf Platinen läuft, von denen man es am wenigsten erwarten würde, wie bspw. dem TH7-II, aber es so ohne weiteres nicht möglich ist, die "Nachrüstung" für andere Boards zu realisieren.
Ich weiß, das ist eine absolute Nischenanforderung und Bedarf keiner weiteren Realisierungsversuche, aber rein aus dem, was ihr bisher so wisst, was wäre euer Ansatz das zu erklären, woran es liegen könnte?
Microcode alleine können wir ja ausschließen, das hat ja trotz digitalbaths Arbeit damals nichts gebracht.
Hut ab, da habt ihr euch ordentlich in das Thema reingekniet, Wahnsinn!
Bei allem was über die Jahre so geleakt ist an Infos, ja sogar ganze Schaltpläne der Boards inkl. Viewer, bin ich immer wieder erstaunt, dass ein Sourcecode der BIOSe es noch nicht ins Netz geschafft hat.
@digitalbath Sind das eigentlich bzgl. des Codes neue Erkenntnisse, die ihr in letzter Zeit gewonnen habt? Ich frage nur deswegen, weil mir immer noch die Frage unter den Nägeln brennt, was ASUS bei seiner P4 Plattform damals in die BIOSe programmiert hat, dass die CT-479 Nutzung darauf möglich wurde und warum der Adapter zufällig auf Platinen läuft, von denen man es am wenigsten erwarten würde, wie bspw. dem TH7-II, aber es so ohne weiteres nicht möglich ist, die "Nachrüstung" für andere Boards zu realisieren.
Ich weiß, das ist eine absolute Nischenanforderung und Bedarf keiner weiteren Realisierungsversuche, aber rein aus dem, was ihr bisher so wisst, was wäre euer Ansatz das zu erklären, woran es liegen könnte?
Microcode alleine können wir ja ausschließen, das hat ja trotz digitalbaths Arbeit damals nichts gebracht.
Strikeeagle1977
Enthusiast
kurze Andere Frage
ich habe hier ein M2A32-MVP Deluxe Board, gesockeltes Bios mit nem 2x4pin Baustein.
Board bootet nicht, kein Fehlercode auf der PCI Karte zu sehen, einfach nur --, keine Meldung, kein Pieps, CPU gewechselt, RAM gewechselt, stellt sich einfach tot, nur Lüfter läuft.
Ist evtl das gesamte Bios schrott und mal neu flashen versuchen über ein anderes Board mit gleichem Sockel?
oder passt das Fehlerbild nicht zum defekten Bios/Biosbaustein?
ich habe hier ein M2A32-MVP Deluxe Board, gesockeltes Bios mit nem 2x4pin Baustein.
Board bootet nicht, kein Fehlercode auf der PCI Karte zu sehen, einfach nur --, keine Meldung, kein Pieps, CPU gewechselt, RAM gewechselt, stellt sich einfach tot, nur Lüfter läuft.
Ist evtl das gesamte Bios schrott und mal neu flashen versuchen über ein anderes Board mit gleichem Sockel?
oder passt das Fehlerbild nicht zum defekten Bios/Biosbaustein?
Zuletzt bearbeitet:
Masterchief79
Urgestein
- Mitglied seit
- 08.04.2010
- Beiträge
- 4.193
@Strikeeagle1977 Könnte auch ein defekter Chipsatz sein glaube ich, wenn der gar nicht mit initialisieren anfängt. Wenn du das BIOS erstmal ausschließen kannst wäre das aber nicht verkehrt. "Defekt" kann auch wie üblich gebrochene Lötstellen bedeuten. Weiter geht meine Expertise mit Mainboards aber auch nicht.
Das natürlich nur sofern das Board keine anderweitigen Schäden aufweist, gebogen ist wie ne Banane, Bauteile fehlen etc.
Das natürlich nur sofern das Board keine anderweitigen Schäden aufweist, gebogen ist wie ne Banane, Bauteile fehlen etc.
Ich würde erstmal einen Reflash versuchen, um das BIOS auszuschließen.
Danach weiterschauen.
Hier hatten schon einige Erfolg, indem sie beim Booten Bauteile auf die Platine "gedrückt" haben, um so gebrochene Lötstellen zu brücken.
Danach weiterschauen.
Hier hatten schon einige Erfolg, indem sie beim Booten Bauteile auf die Platine "gedrückt" haben, um so gebrochene Lötstellen zu brücken.
maxpower1984
Urgestein
- Mitglied seit
- 12.09.2009
- Beiträge
- 2.717
Ich würde erstmal den Chipsatz Kühler runter nehmen und schauen ob der Chipsatz nichts abbekommen hat.
Mein M3A32 hat genau dieses Schicksal ereilt.
Beim versand ist etws mit dem Kühler passiert und als ich den kühler abgenommen hab, hat ein teil des Silizium am kühler geklebt.
Asus hat da seinen hartnäckigen kleber drunter.
Mein M3A32 hat genau dieses Schicksal ereilt.
Beim versand ist etws mit dem Kühler passiert und als ich den kühler abgenommen hab, hat ein teil des Silizium am kühler geklebt.
Asus hat da seinen hartnäckigen kleber drunter.
Strikeeagle1977
Enthusiast
Was ne Suche in der Frühstückspause ...
viele, sehr viele SOP-8, bei Gigabyte eigentlich nix anderes gesehen, dafür eben viel Dual Bios, dazu sehr viele PLCC32, aber finde mal DIP-8 ...
Hab jetzt das Asus P5P41T und versuche heute nachmittag damit mal nen hotflash.
Hab aber auch noch bei den Schrottboards DIP-8er gesehen, falls es den Baustein vom M2A32 erwischt hat. Sind ja eigentlich immer min 8Mbit Flash, oder? Bezeichnungen lassen sich nur schwer ablesen bis auch den Hersteller Winboand ...
viele, sehr viele SOP-8, bei Gigabyte eigentlich nix anderes gesehen, dafür eben viel Dual Bios, dazu sehr viele PLCC32, aber finde mal DIP-8 ...
Hab jetzt das Asus P5P41T und versuche heute nachmittag damit mal nen hotflash.
Hab aber auch noch bei den Schrottboards DIP-8er gesehen, falls es den Baustein vom M2A32 erwischt hat. Sind ja eigentlich immer min 8Mbit Flash, oder? Bezeichnungen lassen sich nur schwer ablesen bis auch den Hersteller Winboand ...
Die Bezeichnung lässt sich recht gut bei Streiflicht einer Taschenlampe und einer halbwegs brauchbaren Handycam einfangen. Am Handy kann man dann relativ gut reinzoomen. Wichtig ist der gute Kontrast der Schrift mittels Streiflicht.
Nur falls du keine digitale Lupe hast.
Nur falls du keine digitale Lupe hast.
maxpower1984
Urgestein
- Mitglied seit
- 12.09.2009
- Beiträge
- 2.717
Mein M3A32 hat einen MXIC 8Mbit
Strikeeagle1977
Enthusiast
rein theoretisch bestimmt, so meine Denke, hat sich aber gerade erledigt.
Ich gehe mit @maxpower1984 in eine stille Ecke und weine ... wenigstens nicht allein.

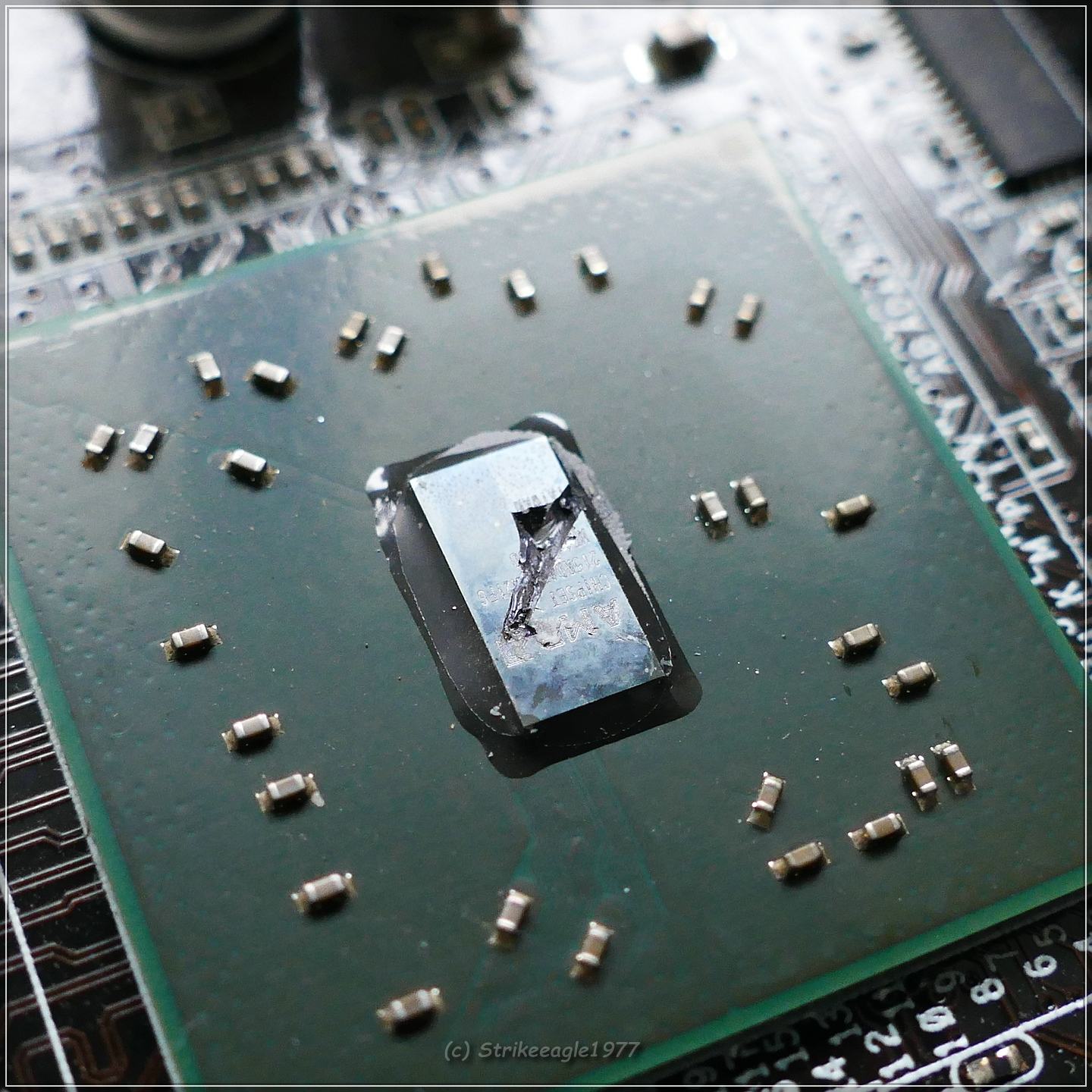

aber harte Paste kann ich nicht bestätigen, siehe SB600
Zuletzt bearbeitet:
ECH11
Profi
Bitte hat hier jemand eine Adresse, wo ich als Privatperson zum günstigen Preis gute frische Dallas DS12887+ kaufen kann ? Hatte mir 3 bei ebay gekauft, die kamen dann nach 6 Wochen aus China und sind total überlagert. So das mein PC04 mit dem Chaintech 5 IFM und iP200 drauf schon wieder spinnt.
Strikeeagle1977
Enthusiast
Dallas werden doch immer umgebaut auf Knopfzelle, weil diese Bakterien doch einfach nur noch fratze gehen ...
bschicht86
Nippelmessie
- Mitglied seit
- 03.12.2018
- Beiträge
- 4.027
Ich köpfe alte Dallas-Module immer die alte Batterie weg und kleb einen CR2032-Halter drauf. Ansonsten gibts auch Nachbauten mit einer kleineren Batterie.
