[Sammelthread] NostalgieDeLuxx Bastelthread

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
WMDK schrieb:
Hut ab, da habt ihr euch ordentlich in das Thema reingekniet, Wahnsinn!

Bei allem was über die Jahre so geleakt ist an Infos, ja sogar ganze Schaltpläne der Boards inkl. Viewer, bin ich immer wieder erstaunt, dass ein Sourcecode der BIOSe es noch nicht ins Netz geschafft hat.

@digitalbath Sind das eigentlich bzgl. des Codes neue Erkenntnisse, die ihr in letzter Zeit gewonnen habt? Ich frage nur deswegen, weil mir immer noch die Frage unter den Nägeln brennt, was ASUS bei seiner P4 Plattform damals in die BIOSe programmiert hat, dass die CT-479 Nutzung darauf möglich wurde und warum der Adapter zufällig auf Platinen läuft, von denen man es am wenigsten erwarten würde, wie bspw. dem TH7-II, aber es so ohne weiteres nicht möglich ist, die "Nachrüstung" für andere Boards zu realisieren.

Ich weiß, das ist eine absolute Nischenanforderung und Bedarf keiner weiteren Realisierungsversuche, aber rein aus dem, was ihr bisher so wisst, was wäre euer Ansatz das zu erklären, woran es liegen könnte?

Microcode alleine können wir ja ausschließen, das hat ja trotz digitalbaths Arbeit damals nichts gebracht.
Zum Vergrößern anklicken....
Danke! An dem BIOS-Code selber habe ich in letzter Zeit nicht gearbeitet. Es steht auf der Liste, aber vorher muss ich das reverse engineering Zeug üben. Bisher keine Geduld gehabt.

Zu dem Thema CT-479 Adapter denke ich, dass das BIOS recht früh im Startprozess streikt, weil irgendwas nicht passt. Im BIOS Code ohne Anhaltspunkte danach zu suchen wird schwer. Eine Nadel im Heuhaufen. Ein Anhaltspunkt braucht man schon. Was helfen würde, wenn wir den letzten Postcode kennen würden. Danach können wir die Schritte nach dem letzten Postcode durchsehen. Vielleicht findet man was?

WMDK schrieb:
Bei allem was über die Jahre so geleakt ist an Infos, ja sogar ganze Schaltpläne der Boards inkl. Viewer, bin ich immer wieder erstaunt, dass ein Sourcecode der BIOSe es noch nicht ins Netz geschafft hat.
Zum Vergrößern anklicken....
Wenn man etwas sucht, dann findet man auch Award Sourcecode. Leider nur von 1999, das müsste noch Version 4.51 sein. Vieles ist aber identisch zu späteren Versionen und man kann den grundsätzlichen Aufbau bzw. den Ablauf des Bootvorgangs verstehen. Also das das Bios als erstes aus dem Bioschip ausgeführt wird, dann die Module extrahiert und in den Ram kopiert werden., Erkennung der Menge an Ram und die erste Initilaisierung vom Chipsatz, Cache und Ram Controller.

Allerdings sind auch einige Sachen spezifisch für CPU oder Board. Zum Beispiel Initialisierung von Chips am SMBus (Vcore Erkennung, Frequenzgeneratoren) oder eben Programmieren von CPU Registern.

WMDK schrieb:
aber rein aus dem, was ihr bisher so wisst, was wäre euer Ansatz das zu erklären, woran es liegen könnte?
Zum Vergrößern anklicken....
Ich vermute, dass sich der PM anders verhält als ein P4. Eventuell fragt Asus die CPU ID bzw die MSR Register ab und initialisiert den PM anders. Andere Hersteller machen das ggf nicht und deshalb läuft er nicht. Oder die Timings auf dem FSB müssen anders gesetzt werden. Oder auslesen und bestimmen des Cpu Typs klappt nicht und deshalb werden Vcore und FSB nicht korrekt gesetzt. Oder Chipsatz Timings… oder oder oder. Dafür müsste man entweder sehr gut suchen oder einen Live debugger am System haben.

Es gibt ein richtig geniales Projekt, welches ich leider noch nicht ausprobiert habe. Dort schleust man Code ins Bios ein, der dann über die serielle Schnittstelle einen Debug Port öffnet. Da kann man dann mit einem zweiten PC dran und debuggen. Geht natürlich erst, wenn das Bios so weit durchgelaufen ist, dass gewisse Sachen initialisiert sind. Damit wollte ich mal versuchen am DFI NF4 die Unterschiede zwischen den Bios Varianten rauszufinden.

github.com

GitHub - Theldus/bread: 🍞 BREAD: BIOS Reverse Engineering & Advanced Debugger

🍞 BREAD: BIOS Reverse Engineering & Advanced Debugger - Theldus/bread
github.com github.com

Zuletzt bearbeitet:
digitalbath schrieb:
Was helfen würde, wenn wir den letzten Postcode kennen würden
Zum Vergrößern anklicken....

Ich könnte ja mal einfach auf einem funktionierenden Setup mittels Post Code Karte alle Schritte erfassen, die er durchläuft, vielleicht hilft das ja.

Tzk schrieb:
Oder die Timings auf dem FSB müssen anders gesetzt werden.
Zum Vergrößern anklicken....

Das würde aus meiner Laiensicht vllt. am ehesten passen? Ist doch ein komischer Zufall ansonsten, dass der PM ausgerechnet auf ein paar 478er Boards läuft, wie z.B. dem ABIT TH7-II, welches zufällig auch genau in der FSB Range mit 100/133 MHz des PM arbeitet. Interessanter Weise sind es zum Großteil 850(E) Platinen wo das Teil drauf läuft. Ich finde die Liste gerade nicht wieder, wo einige Tests aufgelistet wurden, war irgendwas japanisches oder chinesisches oder so, das TH7-II war auf jeden Fall nicht das einzige Brett, wo das funktionierte. Andere blieben tlw. komplett tot oder haben anderweitig im POST versagt oder Windows konnte nicht erfolgreich geladen werden.

Soo,

habe nun heute Mittag die Elkos auf meiner Platine von hier ausgelötet und mit dem UNI-T UT622E durchgemessen.

Erst einmal ein großes Kompliment an Panasonic und Sanyo. Deren Elkos liegen selbst nach 27 Jahren noch allesamt innerhalb der Spezifikation des Datenblatts was Kapazität und ESR betrifft - jedenfalls über die Messdauer von ~5 min. Wie es im Betrieb aussieht kann ich natürlich nicht sagen, weil ich das live nicht messen kann. Aber trotzdem, das zeugt doch von echter Qualität! Chapeau - Ich ziehe meinen virtuellen Hut davor! :hail:

Da bin ich fast versucht, sie wieder einzulöten... :unsure:

Schade, daß man in den 2000ern wegen ein paar Cent so gegeizt und billigen Schrott verbaut hat, daß viele Platinen wegen defekter Elkos über den Jordan gewandert sind.

Die Chemi-Cons waren nicht ganz so gut: Von der Kapazität her in Ordnung, aber der ESR lag 30-50 % über der Angabe im Datenblatt.

Nun zu der Meßreihe der serienlosen, grün-goldenen 1500 µF, 6,3 V Sanyos und der Frage, welche Serie das sein könnte:
UNI-T UT622E​
​
MTester​
​
C@120 Hz​
ESR@120 Hz​
ESR@10 kHz​
ESR@100 kHz​
ESR​
#1​
1395 µF​
0,071 Ω​
0,045 Ω​
0,039 Ω​
0,15 Ω​
#2​
1392 µF​
0,069 Ω​
0,044 Ω​
0,038 Ω​
0,16 Ω​
#3​
1407 µF​
0,070 Ω​
0,044 Ω​
0,038 Ω​
0,18 Ω​
#4​
1398 µF​
0,067 Ω​
0,043 Ω​
0,037 Ω​
0,17 Ω​

Das sieht meiner Meinung nach tatsächlich nach der AX-Serie aus, wie @WMDK schon vermutet hatte. Daher hab ich mal meine Ersatztabelle entsprechend ergänzt:

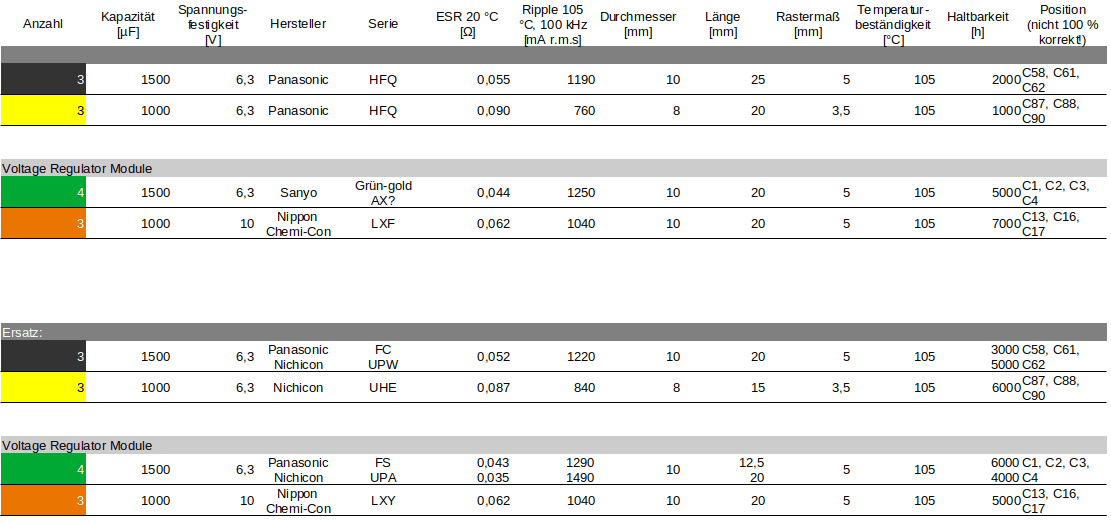

Elkos Micron Preston.png


Als Ersatz für die Sanyos scheint mir hier die Panasonic FS-Serie (bevorzugt) geeignet oder die Nichicon UPA. Einwände?

WMDK schrieb:
Ich könnte ja mal einfach auf einem funktionierenden Setup mittels Post Code Karte alle Schritte erfassen, die er durchläuft, vielleicht hilft das ja.
Zum Vergrößern anklicken....
Meine Idee war eigentlich, das bei einem System testen wo es nicht läuft. Ich hatte es so verstanden, dass das board startet, aber im Post hängen bleibt. Deswegen könnte der letzte funktionierende Postcode Wertvoll sein. Nützt aber hierbei aber nichts:
WMDK schrieb:
Andere blieben tlw. komplett tot
Zum Vergrößern anklicken....
WMDK schrieb:
Windows konnte nicht erfolgreich geladen werden.
Zum Vergrößern anklicken....
Die FSB timings machen meiner Meinung nach Sinn. Ich habe keine Ahnung wie Intel die timings in das BIOS integriert hat. Würde im Bootblock zuerst suchen.

@Lotosdrache
Top! Danke fürs testen. Finde solche Testreihen durchaus sinnvoll. :bigok:

Hey Leute!

Ich versuche gerade meine ganzen alten PC Teile auf einen Computer zu reduzieren und habe mir dafür ein Asus Commando gekauft, mit dem alle meine "besten" Komponenten funktionieren sollen.
Leider bekomme ich es nicht zum Starten und ich bin nicht sicher, ob ich mich einfach blöd anstelle oder es defekt sein könnte.
Sobald ich das Netzteil anschalte, leuchten das Post LCD, die grüne Led und die drei Knöpfe auf dem Mainboard.
Ab da passiert - nichts. Keine Reaktion, wenn ich die Knöpfe durchdrücke, keine Piepcodes, keine drehenden Lüfter.
Das Post LCD zeigt währenddessen das, immer und immer wieder:

Bis auf das Netzteil habe ich alles Komponenten separat testen können. Aber nur für einen Versuch möchte ich eigentlich nicht noch eins kaufen :/
Würde mich über Tipps oder Hilfe freuen :)

LG

joar ... also ohne irgendwelche Daten und Bilder der Hardware bzw. gesteckten Kabel kann ich zB nicht wirklich helfen. Auch wenn das Display ganz cool ist.

Bezeichnung des Boards wäre schon mal was.

"Nichts" könnte was falsch gestecktes sein ... aber nuja 😅

Lotosdrache schrieb:
Erst einmal ein großes Kompliment an Panasonic und Sanyo. Deren Elkos liegen selbst nach 27 Jahren noch allesamt innerhalb der Spezifikation des Datenblatts was Kapazität und ESR betrifft - jedenfalls über die Messdauer von ~5 min. Wie es im Betrieb aussieht kann ich natürlich nicht sagen, weil ich das live nicht messen kann. Aber trotzdem, das zeugt doch von echter Qualität! Chapeau - Ich ziehe meinen virtuellen Hut davor! :hail:

Da bin ich fast versucht, sie wieder einzulöten... :unsure:
Zum Vergrößern anklicken....

Immer dran denken, dass das nur eine Momentaufnahme ohne wirkliche Belastung ist. Wie gut die Filterleistung wirklich noch ist, siehst du nur am Oszi und auch mögliche Defekte im Schichtaufbau können nicht bewertet werden. Es schwingt also dennoch immer ein größeres Risiko mit. Solche Caps würde ich zurücklegen als Caps zum Testen für andere Bretter um z.B. Funktion zu testen bevor man großflächig alles neu macht, aber vom Dauereinsatz der Caps, gerade im Low ESR Bereich ist dennoch stark abzuraten.

Ansonsten schöne Messreihe wie erwartet 👍 so ein Gerät hilft da wirklich sehr.

Raptor[TP] schrieb:
joar ... also ohne irgendwelche Daten und Bilder der Hardware bzw. gesteckten Kabel kann ich zB nicht wirklich helfen. Auch wenn das Display ganz cool ist.

Bezeichnung des Boards wäre schon mal was.

"Nichts" könnte was falsch gestecktes sein ... aber nuja 😅
Zum Vergrößern anklicken....

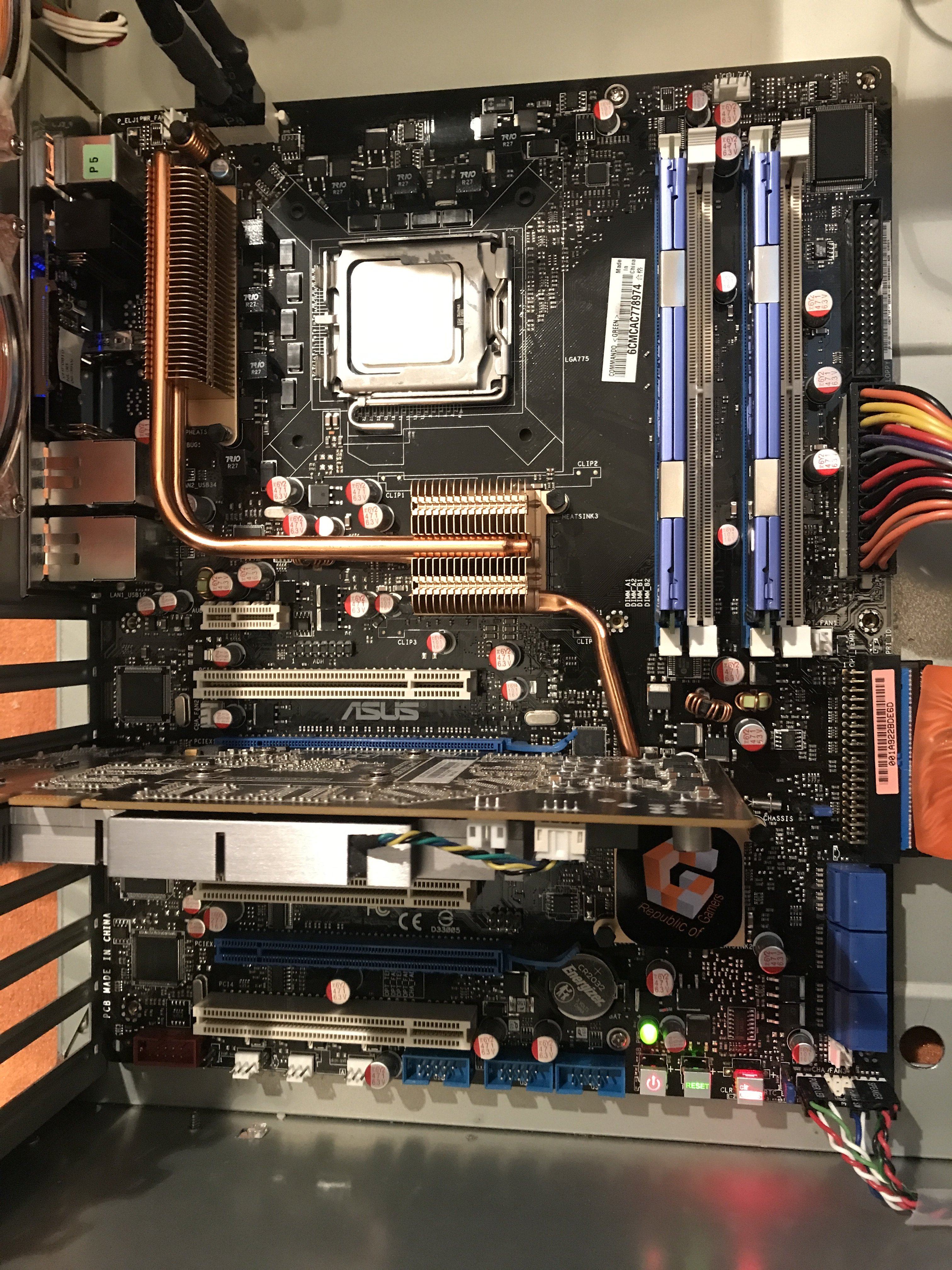

Das Mainboard heißt Asus Commando, ich glaube das hat keine weitere Bezeichnung. Aber auch das war natürlich sehr wenig Info, tut mir Leid.

Asus Commando
bequiet BQT P6 Pro 430W
Kingston KHX6400D2/2G

Und dann hab ich wahlweise mit denen hier getestet:
Intel Core 2 Duo E8600
Intel Core 2 Duo E6600
Zotac 9800GT ECO 1GB
Zotac 9600GT ECO 1GB


Ja, auf dem Bild habe ich einige Schrauben und den Kühler gespart ...

@Gami Das Post LCD sollte eigentlich zumindest CPU INIT oder DET DRAM anzeigen. Hast du ne volle BIOS Batterie drin? Der "Clear CMOS" Taster darf nicht reingedrückt sein, aber ich denke mal das hast du schon probiert.
Ich würde mir die Pins im Sockel nochmal angucken und vielleicht mal den Kühler abbauen, um den Chipsatz zu inspizieren. PC läuft aber an und Spannungen sind augenscheinlich alle da?

würde mal am Connector vom Frontpanel checken bzw. abnehmen und manuell per Knopf starten.
RAM kann auch manchmal ein Problem sein.
Jeweils nur einen Riegel oder andere, wenn du hast.

ich hab's, ich hab's... Kühler fehlt 😁
Das mit den Schrauben würde ich tatsächlich immer vermeiden.
Gerade wenn man zB den 24pin ausm Board ziehen möchte, ist es wesentlich besser wenn das Board ordentlich sitzt. Beim einstecken macht ich meist sogar die Finger als Gegendruck unter die Platine.

Danke für die Tipps! Ich wollte gerade auf alles einzeln eingehen, da fiel mir ein 20 auf 24pin Netzteiladapter in die Hände.
Mit einem bedenklichen Noname P4 Netzteil (das schon lange zum Wertstoffhof gebracht werden sollte) starten tatsächlich die Lüfter und es gibt mir Piepcodes!
Also hat mein bequiet Netzteil irgendwas :( ich teste damit nicht weiter und kaufe erstmal ein neues, dem ich vertrauen kann.

WMDK schrieb:

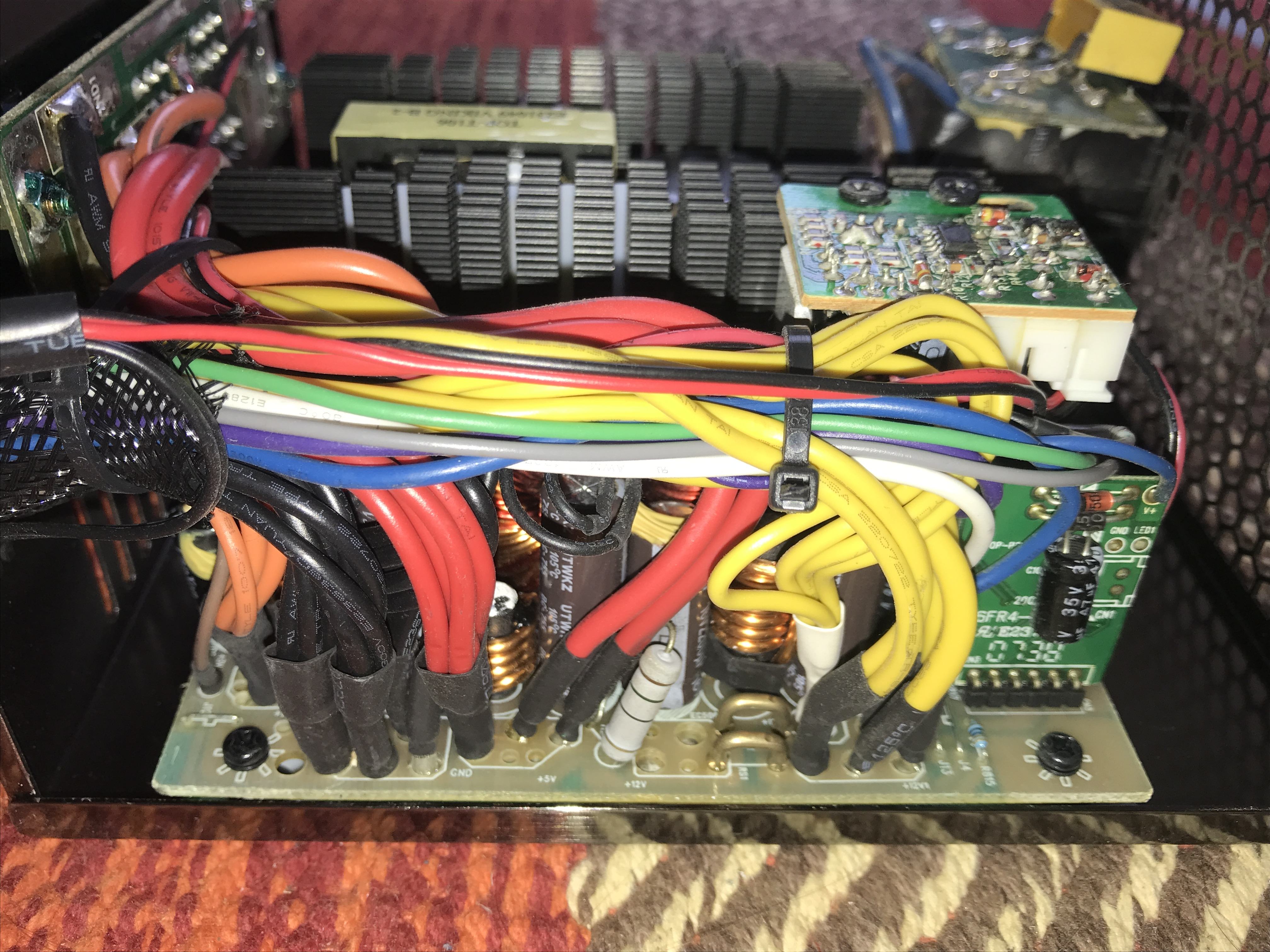

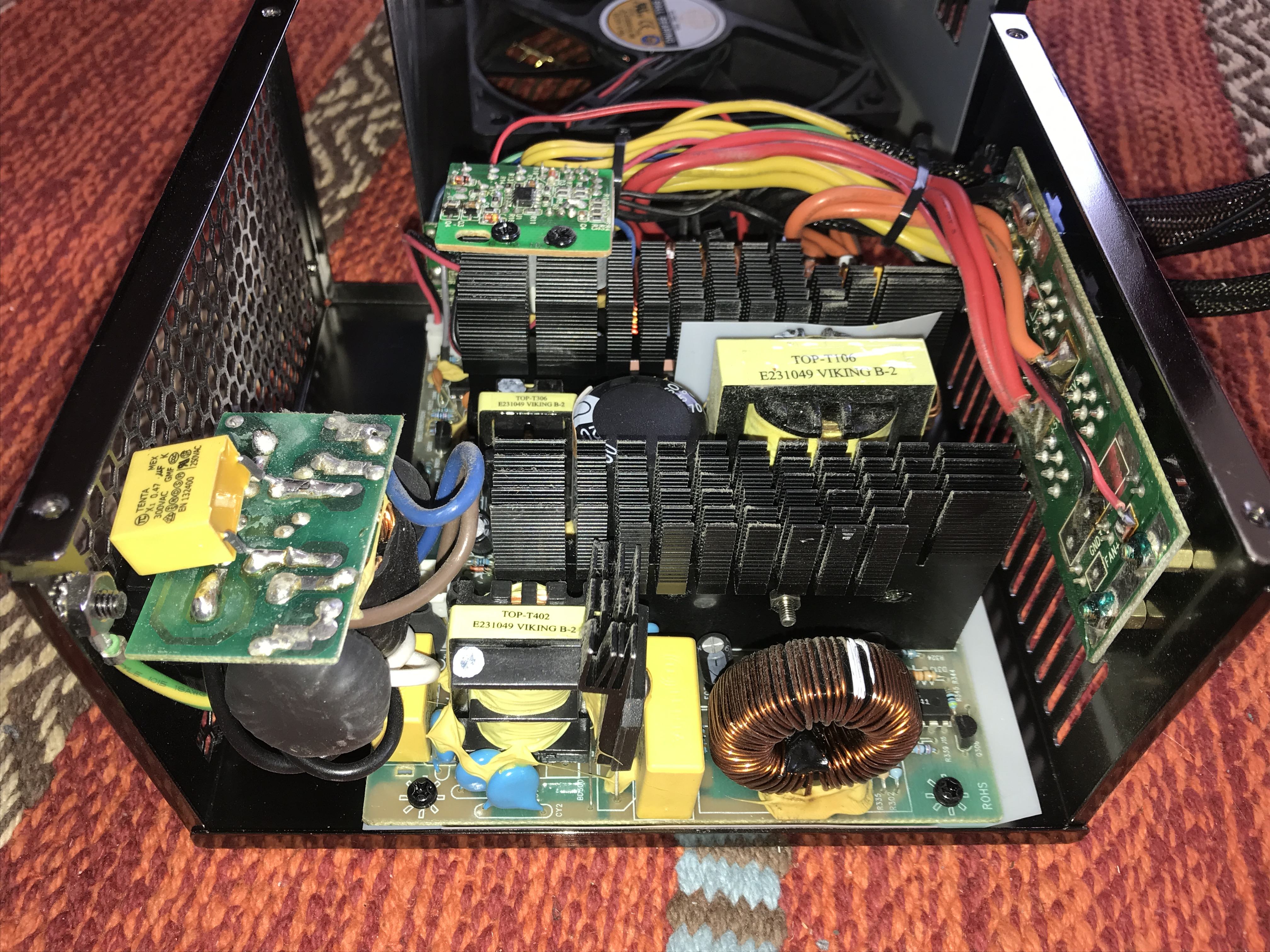

Hast du mal reingeschaut? Kaufst eh ein neues, aber würde mich mal interessieren wie der Zustand innen ist ;)
Zum Vergrößern anklicken....

Für mich siehts OK aus, die Platine nehm ich aber nicht raus, da ja zumindest zum Teil noch Saft dauf war, hab ich Respekt :hmm:




Mich freuts aber auch, wie gut mein Plan aufging, meine restlichen Komponenten in einem PC zusammenzuführen, in dem ich Mainboard, CPU und nun auch Netzteil hinzukaufen musste. Perfekt :d

Jetzt mal ne blöde Frage, aber wie tolerant sind Polys bei "Überspannung"?

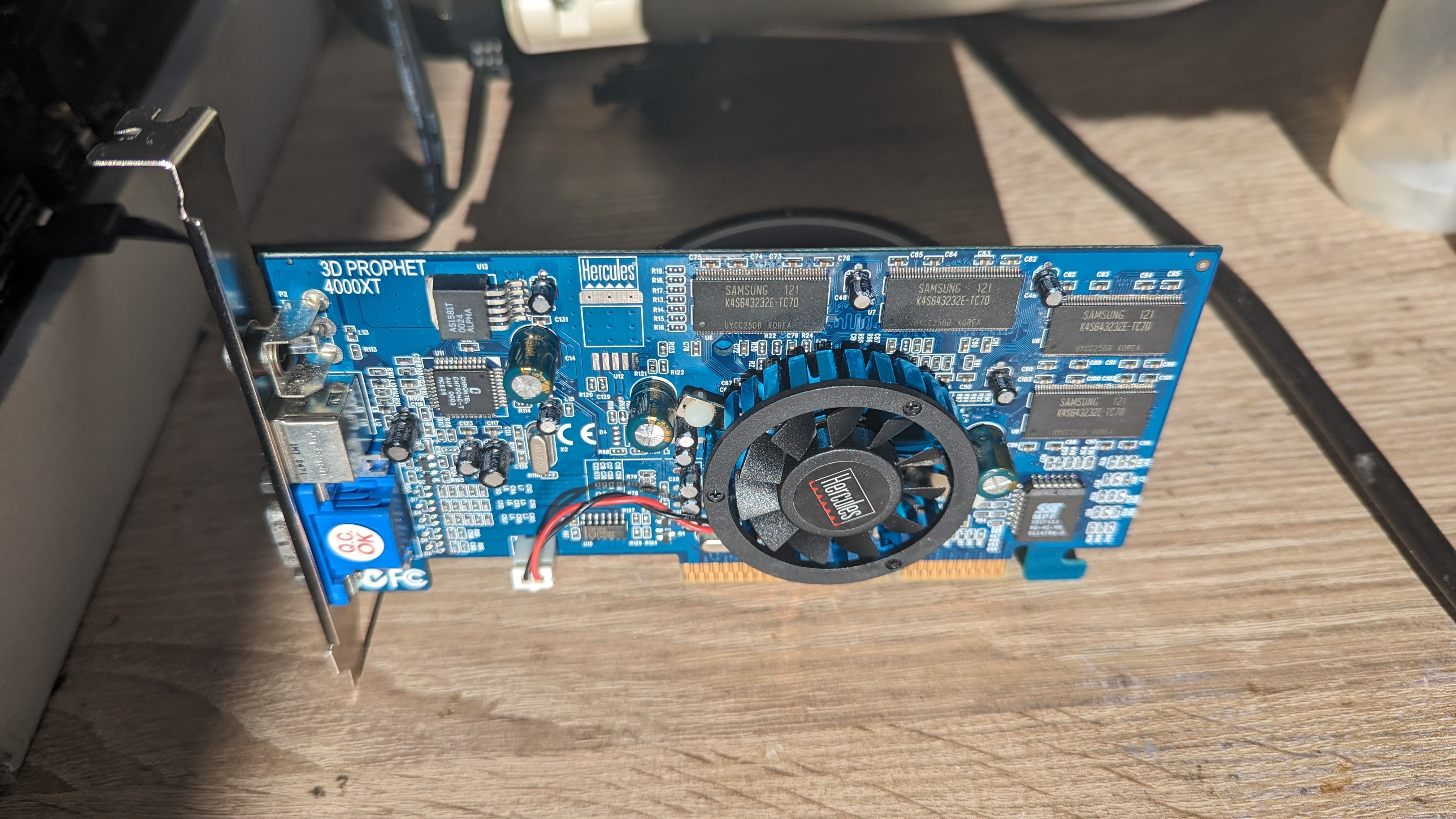

Ich hab hier ne Kyro Karte, bei der zwei Elkos langsam ein wenig verdächtig aussehen. Die beiden grünen rechts und links vom Kühler wölben sich zumindest etwas mehr als der andere grüne links oben. Das sind alles 6,3V 1000yF von Wendell.


Ich würde da super gerne blaue Polys draufmachen. Ich habe aber nur welche mit 1200yF 2,5V. Mit dem Oszi gemessen gehen über die Elkos in der Spitze um die 2,9V. Ist sowas noch Toleranz? :fresse:
Richtigerweise würde man natürlich die passenden bestellen, aber ich versuche ja immer budget-mäßig unterwegs zu sein und zu verwerten, was ich hier habe.

Ich könnte dir zwei

A750KK108M0JAAE015

zukommen lassen. Die sind zwar silbern, aber oberseitig halb blau. :d

Ist halt nur die Frage, ob die Karte die Polys an der Stelle akzeptiert.

Und blaue Elkos, deren Deckel du selbst blau lackierst?

@fortunes Jo, sowas würde von der Optik her schon echt gut passen. Aber Funktion geht auch über Form, oder Farbe in dem Fall. :d Ich bleibe beim Löten, Lackieren dürfen andere.
Danke für das Angebot! Mal gucken was die Elko-Gurus sagen. :d

Geht's beim Lackieren um's Können?

Weil das ist bei den Elkos kein Thema. Den Elko mit etwas Malerkrepp um den Körper, damit der nix abbekommt, und dann an der Oberseite kurz mit dem Lackspray drüber. Nicht direkt draufhalten, sondern darüber vorbei.

Dann sieht das top aus. :d

Das ist ne Sache von 5 Minuten.

Nach dem Trocknen einlöten, fertig.

Also ich hab ne 4500 mit Kemet Polys repariert (die Wendell Elkos auf den Karten sind mittlerweile praktisch alle auf), die läuft wunderbar. Ich wollte auch was möglichst blaues verbauen 😅

@WMDK Danke, hast du ne Empfehlung was den Ersatz angeht? Wären die hier vorgeschlagenen schon was? Silber/blau ist völlig in Ordnung von der Farbgebung :d

Masterchief79 schrieb:
@WMDK Danke, hast du ne Empfehlung was den Ersatz angeht? Wären die hier vorgeschlagenen schon was? Silber/blau ist völlig in Ordnung von der Farbgebung :d
Zum Vergrößern anklicken....

Das sind Standard Caps mit 525mA Ripple und einem ESR wahrscheinlich irgendwo zwischen 200-300 mOhm. Polys sind da eigentlich sowas von fehl am Platze und ob das problemlos läuft kommt auf den Einzelfall an.

Wie @Stangelator schon sagte, da gehören eigentlich recht entspannte Caps drauf, z.B. sowas:


Was passiert denn im schlimmsten Fall, wenn ESR & Ripple nicht passen?

Instabilität, oder?

Also kann man es ja eigentlich versuchen? So lange Spannung und Kapazität passen...

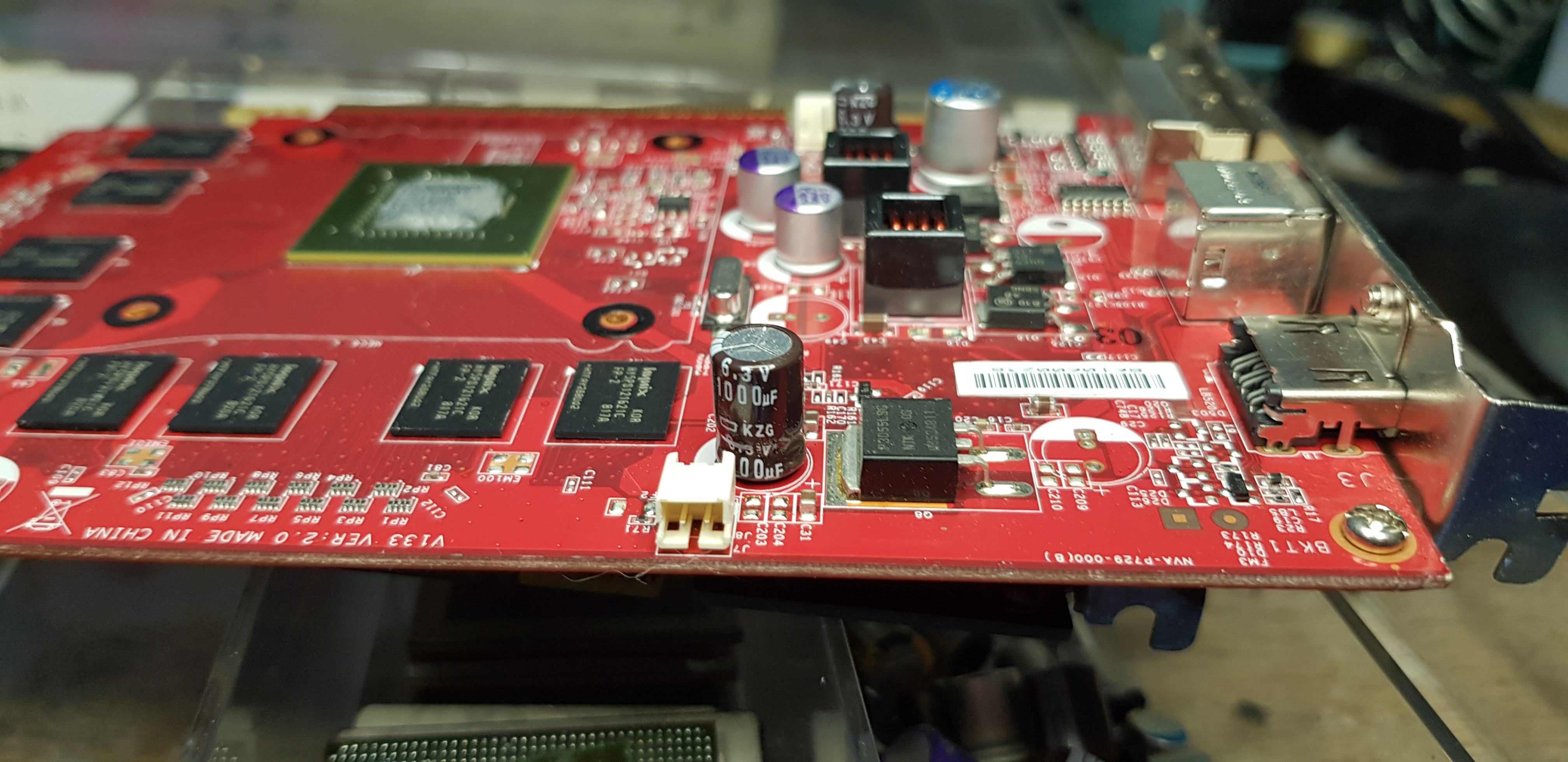

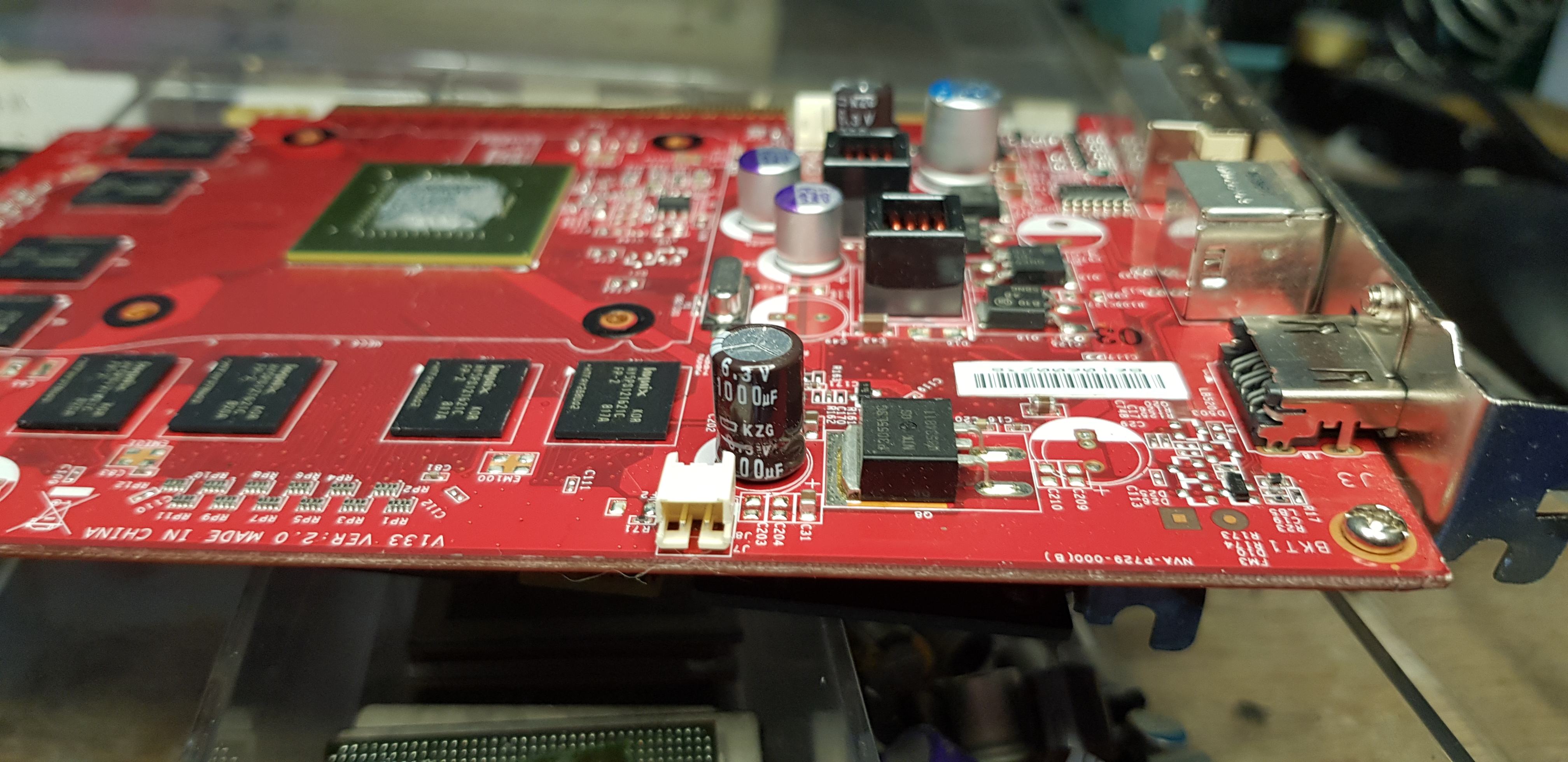

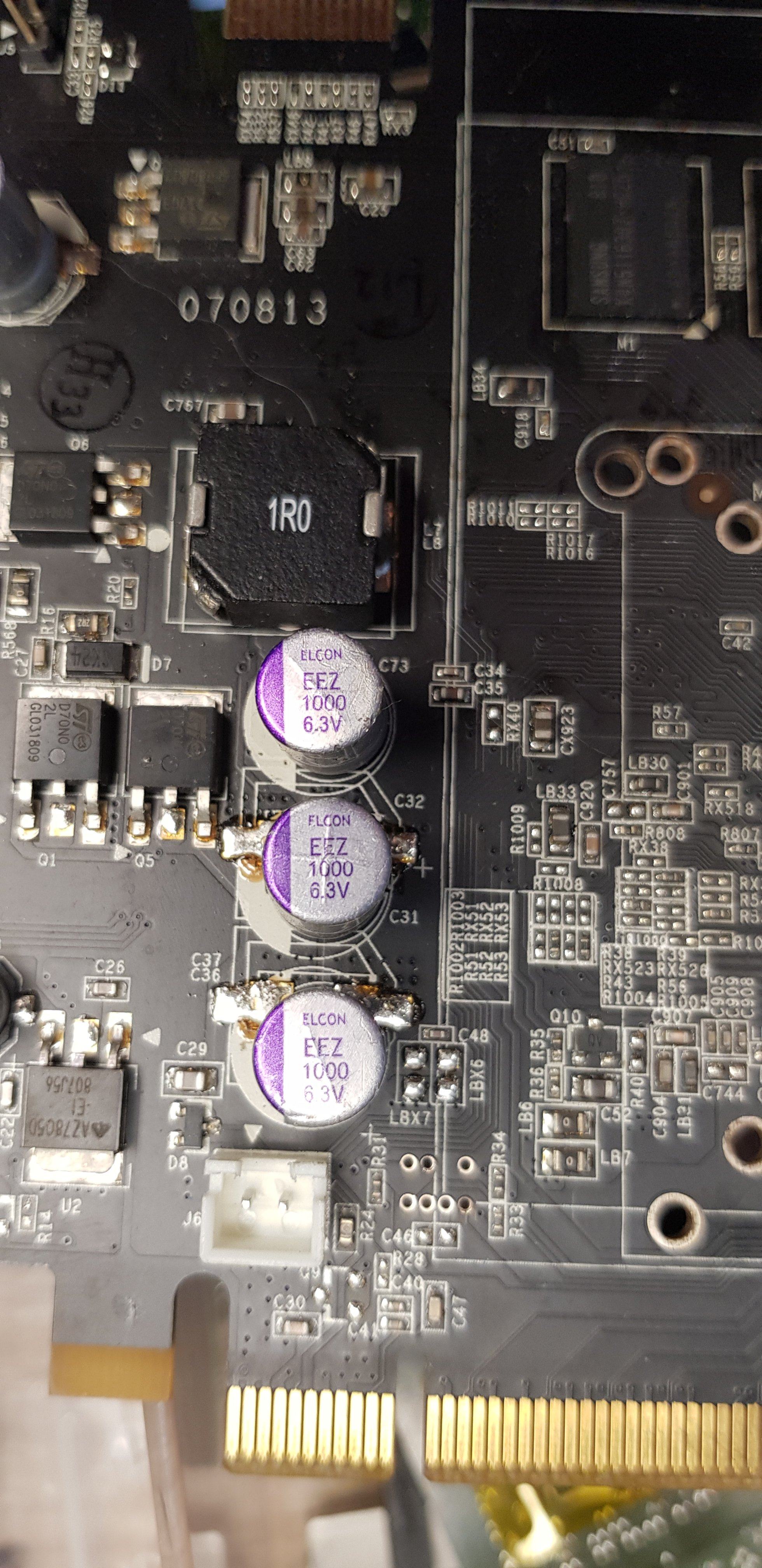

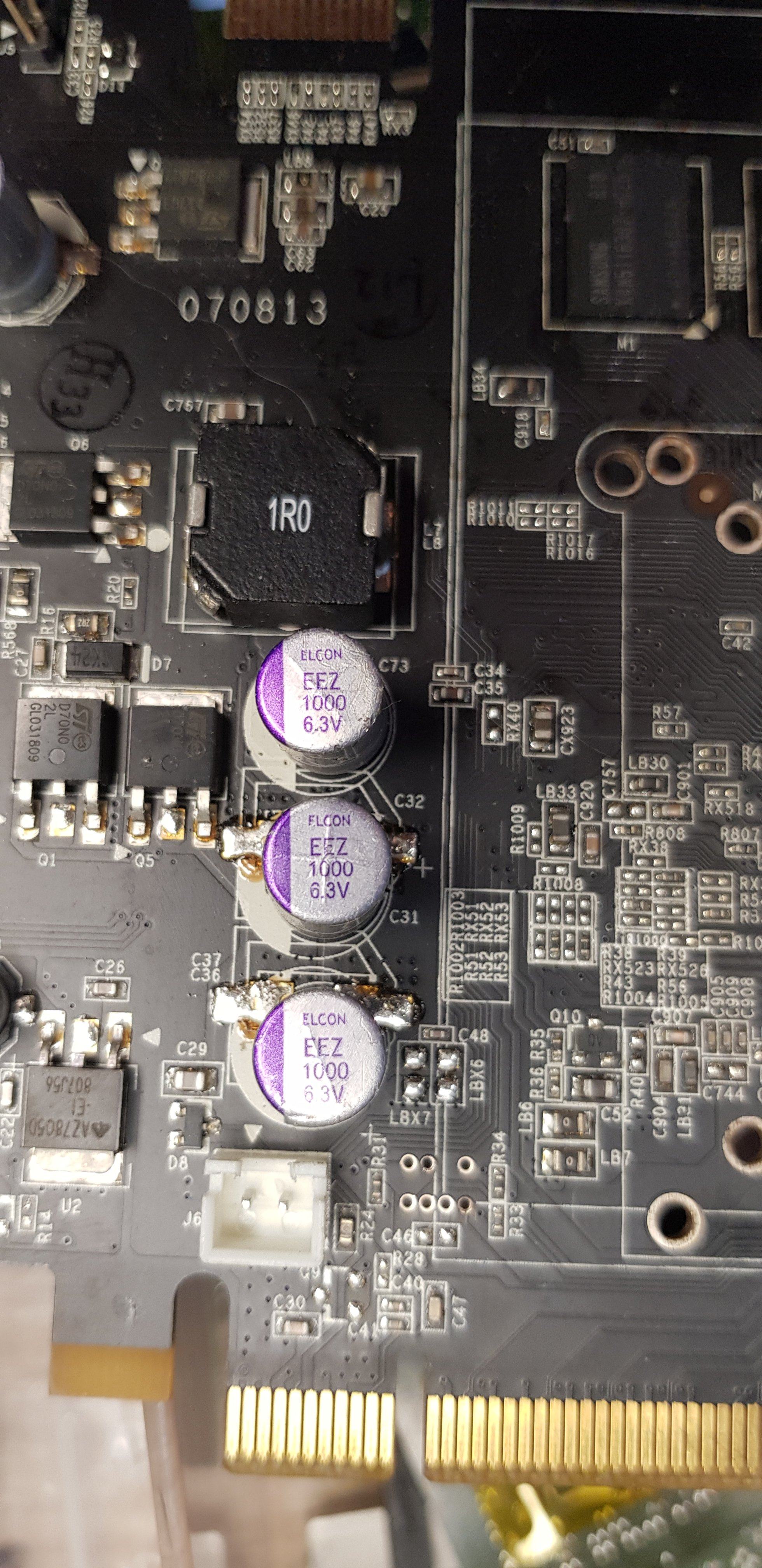

Die hier hätte ich als Ersatz noch da, wäre das was?
Ich will jetzt nicht wirklich drei Elkos online bestellen.


Anhänge

  • 1713529650168.jpeg
    1 MB · Aufrufe: 47
  • 1713529654677.jpeg
    715,5 KB · Aufrufe: 44
  • 20240419_142539.jpg
    844,3 KB · Aufrufe: 48
3 mal nein. Ganz klar mehr als nein. Sollte es zeitlich nicht derbst drängen kann ich dir was zu schicken. Pana FC 1000uf 10v sollte dich 16mm höhe nicht stören. Oder rubycon px 1000uf 16v. Auch ein sehr gemütlicher Elko jedoch schwarz aber flach @Masterchief79
