nVidia GeForce GTX 460 Sammelthread​

Impressionen der Karte:

Bilder und Hinweise zum verbauten GDDR5 VRAM (Samsung) und den Spannungswandlern (SpaWas) von OnSemi:

Spoiler

Hinweise: Der Samsung GDDR5 VRAM ist für 1000 MHz Realtakt spezifiziert.

Zu den SpaWas - Zitat von TechPowerUp!:

OnSemi's NCP5388 is a reasonable priced voltage regulator, unfortunately it does not have I2C voltage control. NVIDIA however exposes an API for voltage changes via VID in their NVAPI.

Also sind wohl doch noch Spannungseditierung per NVAPI (also über eine Teilkomponente des Treibers -> darauf greifen auch Tools wie NVIDIA Inspector zu) möglich.
Thx @ airwalker für die Veranschaulichung im Thread.

Non-Referenzkarten (Gigabyte, Palit und MSI -> bei MSI Referenz-PCB, aber anderer Kühler, bei Gigabyte andere Lochabstände um die GPU wie Ref.)
aus dem HardwareLUXX-Review:

Spoiler

Gigabyte GeForce N460OC-1GI:

MSI N460GTX Cyclone 768D5/OC :

Palit GTX 460 1GB Sonic Platinum:

Hinweis: Achtung - nur die Presse-Samples bei Gainward und Palit kommen mit SpaWa - Kühlkörper, die Retailkarten nicht, wodurch die SpaWas unter Last bei den jetzigen Zimmertemperaturen ~ 80°C warm werden. Mit manuell nachgerüstetem Kühlkörper bleiben die SpaWas auf ~ 50°C unter Last.

Vielen Dank @ Dr.Cupido für die Bilder und Hinweise:

Bilder der Karte und Messung des Lüfterdurchmessers:

http://www.hardwareluxx.de/community/14938140-post160.html

Temperaturwerte und Lüfterdrehzahlen vor und nach dem manuellem Nachrüsten eines SpaWa - Kühlkörpers:

http://www.hardwareluxx.de/community/14940653-post192.html

Technische Daten der GeForce GTX 460

• GPU = GF104
• Fertigung = 40 nm (TSMC)
• Transistoren = ~ 1.95 Milliarden (geschätzt)
• Die-Größe = ~ 35x mm² (geschätzt)
• Chiptakt = 675 MHz
• Shader-Takt = 1350 MHz
• Speichertakt = 900 MHz
• Speichergröße = 768 MB oder 1024 MB (6 x 182 MB oder 8 x 128 MB)
• Speichertyp = GDDR 5 (Samsung 0,4ns => effektiv 2,0ns)
• Speicherinterface = 192 Bit (768 MB Version) oder 256 Bit (1024 MB Version)
• Speicherbandbreite = 86.4 GB/s (768 MB Version) oder 115.2 GB/s (1024 MB Version)
• Shader Model = 5.0
• DirectX = 11
• Shader-Einheiten = 336 (1D)
• SM Einheiten (Streaming Multiprocessors; je 48 (1D) Shader pro SM) = 7
• Texture Mapping Units (TMUs) = 56
• Raster Operations (ROPs) = 24 (768 MB Version) oder 32 (1024 MB Version)
• Rechenleistung Single Precision (SP) (MADD) = 907.2 GFlops
• Rechenleistung Double Precision (DP) (MADD) = 75.6 GFlops -> 1/12 SP Leistung bei GF104
• Pixelfüllrate = 16.2 GPixel/s (768 MB Version) oder 21.6 GPixel/s (1024 MB Version)
• Texelfüllrate = 37.8 GTexel/s
• maximale Leistungsaufnahme 3D (TDP) = 150 Watt (768 MB Version) , 160 Watt (1024 MB Version)
• maximale Leistungsaufnahme 2D = 18 Watt
• Stromaufnahme >= 150 Watt bei 1 GB Version (Versorgung über 2 x 6 Pin PCIe Anschluss -> bei beiden Versionen)
• Anschlussmöglichkeiten = 2 x DVI (Dual-Link), 1 x mini-HDMI 1.4 (anders als bei GF100 ist nun die Audioausgabe über Dolby TrueHD und DTS HD als Bitstream möglich !
  Update: Leider noch nicht mit den aktuellen Treibern - dazu muss man derzeit PowerDVD 10 nutzen!)
• Hinweis Multi-Monitoring = Um mehr als 2 Monitore ansteuern zu können (etwa 3D Vision Surround -> ab GeForce 258.70), wird eine 2. Karte benötigt
• Die Karte besitzt Shader Model 5.0, das heißt sie hat volle DX11 Unterstützung (P.S.: Bald auch OpenGL 4.0)!
• -
• 75mm Axiallüfter
• Taktraten Idle (1 Monitor) Chip/Shader/Speicher = 50/101/67.5 MHz
  Taktraten Low-3D (1 Monitor) Chip/Shader/Speicher = 405/810/162 MHz
• Taktraten Idle/Low-3D (2 Monitore) Chip/Shader/Speicher = 405/810/900 MHz

Kurzvorstellung der GeForce GTX 460 seitens nVidia:

NVIDIA in a Minute: The New GeForce GTX 460


Wichtiger Hinweis: Die Karten von Gigabyte und Palit / Gainward besitzen keine P03 Taktdomäne,
d.h., dass die Karten im Dual-Monitoring die ganze Zeit in der P00-Taktdomäne laufen, also mit Volllast !!!

Spoiler

Dass dort die P03 Domäne fehlt, war schon länger klar - gestern kam dann aber von einem User die Bestätigung, dass seine Gigabyte Karte mit 2 Monitoren immer auf Volllast läuft !

Ich weiß wirklich nicht, warum diese Boardpartner das so handhaben.
Will man also trotzdem die P03 Domäne nutzen, muss ein Fremd-BIOS drauf, beispielsweise von MSI oder Sparkle !
Angepasst werden können ja dank Orbmu2k oder dann auch die Taktraten & Voltages.


Hier die Links zu Bildern:


Die Unterschiede im BIOS, etwa zu Sparkle -> http://www.hardwareluxx.de/community/15029965-post791.html

Hier nochmal ein Palit - BIOS -> http://www.hardwareluxx.de/community/15024941-post773.html

Dort sieht man u.a. auch ein Gainward-BIOS -> http://www.hardwareluxx.de/community/14974969-post714.html


Wer betroffen ist und ein Fremd-BIOS - etwa mit angepassten Taktraten - probieren will, kann sich hier melden -> http://www.hardwareluxx.de/community/f14/nvidia-geforce-gtx-480-470-465-460-bios-files-709922.html

Einige Tests der Karte (SLI Tests, Einzelkartentests):

 [LIST]
[*][B][COLOR="red"]SLI-Tests[/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*]englisch:
[*].
[*][url="http://www.anandtech.com/show/3809/nvidias-geforce-gtx-460-the-200-king/1"]AnandTech - GeForce GTX 460 1GB und 768 MB (inkl. GTX 460 1GB SLI)[/url]
[*][url="http://www.techpowerup.com/reviews/NVIDIA/GeForce_GTX_460_SLI/1.html"]TechPowerUp! - Zotac GeForce GTX 460 1GB SLI[/url]
[*][url="http://www.hexus.net/content/item.php?item=25498&page=1"]Hexus - Zotac GeForce GTX 460 1GB SLI[/url]
[*][url="http://www.guru3d.com/article/geforce-gtx-460-sli-review/"]Guru3D - EVGA GeForce GTX 460 768 MB SLI (Referenzdesign)[/url]
[*][url="http://www.hardocp.com/article/2010/07/12/nvidia_geforce_gtx_460_sli_performance_followup/"][H]ard|OCP - Kurztest GeForce GTX 460 1GB SLI vs. GTX 480 und GTX 470 (Single-GPU Setup)[/url]
[*].
[*].
[*][B]Einzelkartentests - [COLOR="Red"]Non-Referenz-Design (bzw. meist PCB im Referenzdesign, aber Kühler nicht) [/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/15880.html"]HardwareLUXX - nVidia GeForce GTX 460 1GB & 768 MB; Gigabyte, MSI & Palit[/url]
[*][url="http://ht4u.net/reviews/2010/nvidia_geforce_gtx_460_768mb_1024_mb/"]HT4U - nVidia GeForce GTX 460 1GB & 768 MB; Gainward, & MSI [/url]
[*][url="http://www.pcgameshardware.de/aid,763639/Nvidia-Geforce-GTX-460-im-Test-Die-beste-DirectX-11-Grafikkarte-um-200-Euro/Grafikkarte/Test/html"]PCGH (Kurztest) - nVidia GeForce GTX 460 1GB & 768 MB; MSI, Palit & Zotac (nur Benches mit Referenztaktraten)[/url]
[*][url="http://www.tweakpc.de/hardware/tests/grafikkarten/gainward_nvidia_geforce_gtx_460_glh/s01.php"]TweakPC - Gainward GTX 460 1GB GS GLH[/url]
[*][url="http://www.hartware.net/review_1121.html"]Hartware - Zotac GTX 460 1GB[/url]
[*].
[*].
[*]englisch:
[*].
[*][url="http://www.guru3d.com/article/geforce-gtx-460-review/"]Guru3D - nVidia GeForce GTX 460 1GB & 768 MB; EVGA (Ref-Design), Gigabyte, MSI, Palit & Zotac[/url]
[*][url="http://www.hardwarecanucks.com/forum/hardware-canucks-reviews/34422-evga-gtx-460-1gb-superclocked-ee-external-exhaust-review.html"]Hardware Canucks - nVidia GeForce GTX 460 1GB; EVGA GTX 460 1GB SuperClocked EE (External Exhaust)[/url]
[*][url="http://www.techpowerup.com/reviews/Zotac/GeForce_GTX_460_1_GB/"]TechPowerUp! - nVidia GeForce GTX 460 1GB; Zotac[/url]
[*][url="http://www.hexus.net/content/item.php?item=25391&page=1"]Hexus - nVidia GeForce GTX 460 1GB & 768 MB; EVGA (Ref-Design) & Zotac[/url]
[*].
[*].
[*][B]Einzelkartentests - [COLOR="red"]Referenz-Design[/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url="http://www.computerbase.de/artikel/grafikkarten/2010/test_nvidia_geforce_gtx_460/"]ComputerBase - GeForce GTX 460 1GB und 768MB[/url]
[*][url="http://www.tomshardware.de/geforce-gtx-460-gf104-fermi,testberichte-240596.html"]Tom's Hardware - GeForce GTX 460 1GB und 768MB[/url]
[*].
[*].
[*]englisch:
[*].
[*][url=http://www.hardwarecanucks.com/forum/hardware-canucks-reviews/34089-nvidia-geforce-gtx-460-1gb-gtx-460-768mb-review.html]Hardware Canucks - GeForce GTX 460 1GB und 768 MB[/url]
[*][url=http://www.hardocp.com/article/2010/07/12/nvidia_geforce_gtx_460_review][H]ard|OCP - GeForce GTX 460 1GB und 768 MB[/url]
[*][url=http://www.pcper.com/article.php?aid=954]PC Perspective - GeForce GTX 460 1GB und 768 MB[/url]
[*].
[*].
[/LIST]

Geizhals Links:

[URL="http://preisvergleich.hardwareluxx.de/?cat=gra16_512&asuch=gtx%20460&xf=131_GDDR5&sort=p"]HardwareLUXX Preisvergleich - GeForce GTX 460[/URL]

Taktraten der werksseitig übertakteten Modelle (Reihenfolge GPU/ Shader/ VRAM):

[LIST]
[*]Gainward GeForce GTX 460 Golden Sample GLH (GoesLikeHell) (75mm Axiallüfter und 2 x 8mm Heaptpipes, 1024 MB, [COLOR="red"]19 cm PCB-Länge[/COLOR], [COLOR="Red"]800/1600/1000 MHz[/COLOR])
[*]Palit GeForce GTX 460 1GB Sonic Platinum (75mm Axiallüfter und 2 x 8mm Heaptpipes, 1024 MB, [COLOR="Red"]19 cm PCB-Länge[/COLOR], [COLOR="Red"]800/1600/1000 MHz[/COLOR])
[*]EVGA GeForce GTX 460 SuperClocked 1024MB  EE (External Exhaus) (75mm Radiallüfter, 768 MB, [COLOR="Red"]763/1526/950 MHz[/COLOR])
[*]EVGA GeForce GTX 460 SuperClocked 1024MB (Referenzdesign, 1024 MB, [COLOR="Red"]763/1526/950 MHz[/COLOR])
[*]EVGA GeForce GTX 460 SuperClocked EE (External Exhaus) (75mm Radiallüfter, 768 MB, [COLOR="Red"]763/1526/950 MHz[/COLOR])
[*]EVGA GeForce GTX 460 SuperClocked (Referenzdesign, 768 MB, [COLOR="Red"]763/1526/950 MHz[/COLOR])
[*]MSI N460GTX Cyclone 1GD5/OC (85mm Axiallüfter und 2 x 8mm Heaptpipes, 1024 MB, [COLOR="red"]728/1455/900 MHz[/COLOR])
[*]MSI N460GTX Cyclone 768D5/OC (85mm Axiallüfter und 2 x 8mm Heaptpipes, 768 MB, [COLOR="red"]728/1455/900 MHz[/COLOR])
[*]Gigabyte GeForce N460OC-1GI (2 x 75mm Axiallüfter & 2 x 8mm Heatpipes, 1024 MB, [COLOR="red"]715/1430/900 MHz[/COLOR])
[*]Gigabyte GeForce N460OC-768I (2 x 75mm Axiallüfter & 2 x 8mm Heatpipes, 768 MB, [COLOR="red"]715/1430/900 MHz[/COLOR])
[*]Palit GeForce GTX 460 1GB Sonic (75mm Axiallüfter und 2 x 8mm Heaptpipes, 1024 MB, [COLOR="Red"]700/1400/950 MHz[/COLOR])
[*]Asus ENGTX 460 TOP (75mm ? Axiallüfter, 1024 MB, [COLOR="Red"]700/1400/900 MHz[/COLOR])
[*]Gainward GeForce GTX 460 GS (GoldenSample) 2GB (75mm Axiallüfter und 2 x 8mm Heaptpipes, [COLOR="red"]19 cm PCB-Länge[/COLOR], 2048 MB, [COLOR="Red"]700/1400/900 MHz[/COLOR])
[*]Gainward GeForce GTX 460 GS (GoldenSample) 1GB (75mm Axiallüfter und 2 x 8mm Heaptpipes, [COLOR="red"]19 cm PCB-Länge[/COLOR], 1024 MB, [COLOR="Red"]700/1400/900 MHz[/COLOR])
[*]Sparkle SXX4601024D5SNM (Referenzdesign, 1024 MB, [COLOR="Red"]700/1400/900 MHz[/COLOR])
[*]-
[*]-

[/LIST]

Treiber:

Alle Infos für Windows XP/7/Vista findet ihr in diesem Thread [URL="http://www.hardwareluxx.de/community/f14/die-aktuellen-nvidia-geforce-treiber-fuer-winxp-7-und-vista-part-5-a-720380.html"]hier[/URL]

[B]Windows 7 / Vista x86 & x64:[/B]
[URL="http://www.nvidia.de/object/win7-winvista-32bit-258.96-whql-driver-de.html"]NVIDIA GeForce 258.96 WHQL für 7 & Vista x86 (32 Bit) [/URL]
[URL="http://www.nvidia.de/object/win7-winvista-64bit-258.96-whql-driver-de.html"]NVIDIA GeForce 258.96 WHQL für 7 & Vista x64 [/URL]

[B]Windows XP  x86 & x64:[/B]
[URL="http://www.nvidia.de/object/winxp-258.96-whql-driver-de.html"]NVIDIA GeForce 258.96 WHQL für XP x86 (32 Bit) [/URL]
[URL="http://www.nvidia.de/object/winxp64-258.96-whql-driver-de.html"]NVIDIA GeForce 258.96 WHQL für XP x64 [/URL]

[B]Linux x86 & x64:[/B]
[URL="http://www.nvidia.de/object/linux-display-ia32-256.35-driver-de.html"]NVIDIA Linux x86 Display Driver 256.35 Certified für Linux x86 (32 Bit) [/URL]
[URL="http://www.nvidia.de/object/linux-display-amd64-256.35-driver-de.html"]NVIDIA Linux x64 Display Driver 256.35 Certified für Linux x64 [/URL]

[B]Solaris x86 & x64:[/B]
[URL="http://www.nvidia.de/object/solaris-display-256.35-driver-de.html"]NVIDIA Solaris x86 & x64 Display Driver 256.35 Certified für Solaris x86 (32 Bit) und x64 [/URL]

[B]FreeBSD x86 & x64:[/B]
[URL="http://www.nvidia.de/object/freebsd-x86-256.35-driver-de.html"]NVIDIA FreeBSD x86 Display Driver 256.35 Certified für FreeBSD x86 (32 Bit) [/URL]
[URL="http://www.nvidia.de/object/freebsd-x64-256.35-driver-de.html"]NVIDIA FreeBSD x64 Display Driver 256.35 Certified für FreeBSD x64  [/URL]

nVidia Techdemos:

Hinweis: Die vier oberen Techdemos kann man schon downloaden (Hair- und Island-Demo nun auch dank Guru3D); die unteren Links führen nur auf die NV Mainpage.

[LIST]

[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2123"]Supersonic Sled[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2122"]Design Garage[/URL]
[*]        [URL="http://downloads.guru3d.com/downloadget.php?id=2541&file=4&evp=ff4e7fdf8c5ee9708ad2a45af75af3d7"]Hair-Demo[/URL]
[*]        [URL="http://downloads.guru3d.com/downloadget.php?id=2542&file=4&evp=152d5d1b601f30588c6b1029baf59fb2"]Island-Demo[/URL]
[*] .
[*]  [B]Noch nicht als Download verfügbar:[/B]
[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/software/systemutilities/doc_details/140-ragingrapidsride.html"]Raging Rapid Ride[/URL]
[*] NVIDIA GF100 Fluids (PhysX Based Water) Demo
[/LIST]

Weitere DX11 Benchmarks / Techdemos:

[LIST]

[*]        [URL="http://www.techpowerup.com/downloads/1799/Unigine_Heaven_DX11_Benchmark_2.1.html"]Unigine Heaven 2.1 Benchmark[/URL]

[*]        [URL="http://downloads.guru3d.com/downloadget.php?id=2414&file=6&evp=5087c9dd5a5a0b053180c523ee1a74e4"]Unigine Heaven 2.0 Benchmark[/URL]

[*]        [url="http://www.pcgameshardware.de/aid,745728/Download-Stone-Giant-Sehenswerte-DirectX-11-Techdemo-fuer-HD-5000-und-GTX-400/Benchmark/Download/#dl_anchor"]Stone Giant 1.0 Techdemo (leider keine Benchmark Auswertung a la Heaven  integriert -> per OSD via FRAPS lassen sich z.B. zusätzlich auch min. und max. fps aufzeichnen, Stone Giant kann nur current & avg. fps ! ;))[/URL]
[*]         .
[*]         [B]Hinweis zur Bedienung in Stone Giant: Wichtigste Tasten -> F1 (Wireframe Modus ON/OFF), F2 (Tesselation Modi), F3 (Diffusion DoF (Depth of Field =   Tiefenunschärfe) ON/OFF), F4 (current & avg. fps Counter ON/OFF), Pfeiltasten + Maus = freier Flug, ENTER = Benchmark Run) [/B]
[*]         .
[*]        [URL="http://www.pcgameshardware.de/aid,699738/DirectX-11-Benchmark-Stalker-Call-of-Pripyat-Update-1080p-Youtube-Video-zeigt-DX9-bis-DX11-im-Direktvergleich/Benchmark/Download/#dl_anchor"]S.T.A.L.K.E.R. - Call of Pripyat Benchmark-Tool (getestet wird Day, Night (Gewitter), Rain und Sun - Ergebnisse als min., avg. und max. fps) [/URL]

[*]        [url=http://downloads.guru3d.com/Aliens-vs.-Predator-DirectX-11-Benchmark-Tool-download-2553.html]Aliens vs. Predator DirectX 11 Benchmark Tool[/url]


[/LIST]

Nützliche Tools:

GPU-Z 0.4.4 - Grafikkarten Analyse Tool

MSI Afterburner 1.6.1 zum Übertakten der Grafikkarten (VCore editierbar von 0.825V - 1.087V (1.213V max. theor. möglich -> wird nach Klick auf "Apply" aber auf 1.087V zurückgesetzt); ohne Custom-BIOS !) und Testen auf Stabilität mit MSI Kombustor (Furmark basierend)

Hinweise zu Afterburner:

Voltage Regelung freischalten: Settings -> " Unlock voltage control " & "Unlock voltage monitoring" aktivieren.



Overclocking generell: Coretakt nicht seperat regelbar -> geht über den Shadertakt -> Coretakt = 1/2 Shadertakt
(gekoppelt an diesen - dies gillt natürlich auch in anderen Tools wie Inspector !)

Individuelle Lüftersteuerung in Windows:

NVIDIA Inspector 1.9.0 ( by Orbmu2k) - Analyse und OC Tool inkl. edtierbarer VCore

EVGA Precision 1.9.4 (OC & OSD Tool -sehr ähnlich zu MSI Afterburner)

nHancer - Tool zum Aufwerten der Bildqualität in Games (2.5.9 funktioniert nicht mit GeForce Treiber ab 257.x -> Tool Update erforderlich)

SGSSAA unter allen Karten ab G80, auch u.a. in DX9 (Sparse Grid Super Sample Antialiasing -> höchstwertiges AA - Glättung wird in Games auf das gesamte Bild angewandt)


GPUTool Community Technology Preview 1 - Absolute Stabilität, etwa unter OC testen (Anleitung siehe bei How To's; Hinweis: gamestable sind idR aber etwas höhere Taktraten möglich !)

Galaxy Xtreme Tuner HD 2.0 Beta - zum Übertakten der Grafikkarten

Asus SmartDoctor 5.57 - zum Erhöhen der VCore der Grafikkarten)

NVAPITestVC6 (by Undwinder) - Zum Auslesen aller aktuell gesetzen VCores für die verschiedenen P-States (P0 = Last, P3 = 3D @ Dual-Monitoring, P8 = 3D @ Single Monitoring, P12 = Idle)

nVidia Systemtools 6.06

Downsampling-Tool für DX10.0/10.1 und DX11 Games unabhängig von Monitor/GraKa(s) und Treibersettings unter 3DC vom User tb veröffentlicht!




How To's:

[LIST]



[/LIST]

To do: FAQ ausbauen -> GPU-Z Screenshots Idle - 2 Monitore adden !

FAQ (Frequently Asked Questions):​

Wie laut ist die Karte?

• Dank ihres 75mm Axial-Lüfters bietet die GeForce GTX 460 eine angenehmere Geräuschkulisse,
  als die mit schneller drehenden 65mm Radiallüftern ausgetatteten GTX 480, 470 und 465 (~ 44dBA im Idle).
  Unter Last dreht der Lüfter auf, bleibt aber leiser als die restlichen GTX 400 Karten im Referenz-Design,
  allerdings dennoch lauter als die AMD/ATi Karten der HD5k Serie:






  Hinweis: Die NVIDIA Referenzmodelle mit 1024 MB und 768 MB VRAM wurden durch Heruntertakten der Testkarten simuliert !


  Hier ein Video-Review von Hardware Canucks anhand der EVGA GTX 460 768 MB mit Referenzkühler

  Den Lautstärketest am offenen Aufbau gibt es von Minute 4:03 bis 4:55.
  Gemessen wurde 40% für Idle, 50% für etwas Last und 60% für das Worst-Case Szenario.
  Wie man hört, ist die Karte von der Lautstärke her recht angenehm (auch die Temps sind es) -> da hat NV meiner Meinung nach einen guten Kühler bauen lassen:

  http://www.youtube.com/watch?v=Epi7y_T2qsA&feature=related

Wie hoch sind die Temperaturen der Karte?
Bedingt durch eine im Vergleich zum GF100 weniger komplexe GPU (es sind grob 1 Milliarde Transistoren weniger verbaut),
erreicht die GTX 460 niedrigere Temperaturen als die auf GF100 basierenden Karten. Im Idle sind es 34 °C (768MB Version)
bzw. 36°C (1GB Version) und unter Last jeweils 71 °C - an der GPU Rückseite 65°C (768MB Version) bzw. 69°C (1GB Version).

Gemessen hat CB die Karten im Referenzdesign:

Spoiler

Ein ähnliches Bild geben die von Hardwareluxx getesteten Karten ohne Referenzkühlung ab (die Referenzkarten wurden durch Heruntertakten der Testkarten simuliert).
Die im Vergleich zum CB-Test höheren Temperaturen im Idle könnten durch eine höhere Zimmertemperatur zustande gekommen sein:

Die Temperaturen an den Spannungswandlern unter Last, wenn diese nicht passiv gekühlt sind -> ~ 97°C - 105°C :

Spoiler

Taktdomänen GTX 460 und Idle Screenshots (1 Monitor, 2 Monitore):

Spoiler

GTX 460 - Taktdomänen:

Idle (1 Monitor): 51/101/135 MHz
Low-3D (1 Monitor): 405/810/162 MHz
Idle/Low-3D (2 Monitore): 405/810/900 MHz


GPU-Z Screenshots im Idle:

GTX 460 - 2D (1 Monitor, P12):

GTX 460 - 2D (2 Monitore, P3):

Wie hoch ist der Stromverbrauch?

• Hinweis: Die Verbrauchsmessungen (Karte only) stammen von PCGH.

  Die GeForce GTX 460 (1GB und 768MB) hat einen Idle-Stromverbrauch von gerade einmal 18 Watt, was unterhalb der HD 5850 (20 Watt) liegt.
  Die 768 MB Version der MSI Cyclone (725 MHz) verbraucht 114 Watt unter Last, die 1 GB Karten wie Gainward, Palit und Zotac (auch meist mit OC) liegen zwischen 131 - 143 Watt im Spielbetrieb. Man liegt so bei der 1GB Version im Mittel etwas über der HD 5850 (115 Watt). Unter extremer Belastung (Furmark) überschreitet die 1GB Version die TDP von 160 Watt.
  Besonders positiv fällt der Vergleich zu Karten der restlichen GTX 400 Serie auf GF100 Basis oder auch der HD 5870 auf.

  NVIDIA hat es mit der kleineren GPU geschafft den Verbrauch trotz anständiger GPU-Leistung spürbar zu senken, wie der Lastverbrauch am gesamten System zeigt:






  Hinweis: Die Karten von Gigabyte, MSI und Palit sind werksseitig übertaktet.
  Aus diesem Grund verbraucht besonders letzt genannte Karte (800/1600/1000 MHz + 1GB VRAM statt 675/1350/900 MHz)
  mehr Strom unter Last als die Karten im Referenzdesign oder die weniger übertakteten Karten (Gigabyte und MSI).

  Die NVIDIA Referenzmodelle mit 1024 MB und 768 MB VRAM wurden durch Heruntertakten der Testkarten simuliert !


  Verwendetes Testsystem:






Passt die Karte in mein Gehäuse?

• Die Länge der Karte ist genau 8,25" (Zoll), also exakt 21.12 cm, und damit ist die GeForce GTX 460 in etwa so lang wie die ATI Radeon HD 5770 im Referenzdesign (~ 21cm).
  Somit dürfte die GTX 460 ohne Probleme in quasi alle Gehäuse passen. Es gibt aber auch kürzere PCB-Versionen (Gainward und Palit -> 19cm).


Ist es möglich, die Tonformate Dolby TrueHD und DTS HD per Bitstream wiederzugeben?

Anders als bei auf GF100 GPUs basierenden Karten ist es nun möglich die HD-Tonformate per Bitsream über miniHDMI / HDMI (bei manchen Boardpartner-Karten verbaut) wiederzugeben. Allderdings funktioniert dies mit den aktuellen Treibern nur über Umwege (PowerDVD 10), wie der Auszug aus dem Tom's Hardware - Review erläutert:

Spoiler

Aus dem Tom's Hardware-Review:

GF104 im HTPC: Endlich auch Bitstreaming bei Nvidia


Einer der Vorteile, die ATIs Radeon-HD-5000-Fmailie bislang für sich verbuchen konnte, war, dass man mit ihnen Dolby TrueHD- und DTS-HD Master Audio-Signale, wie man sie auf Blu-rays findet, unkomprimiert per HDMI zum Receiver weiterleiten konnte, um sie erst dort zu dekodieren. Diese Ausgabeart nennt sich Bitstreaming. Um sie zu ermöglichen, benötigt man geschützte Audio- und Video-Pfade (PAVP, Protected Audio Video Path), also eine gesicherte Übermittlungsstrecke, die aus DRM-Gründen nicht angezapft bzw. abgehört werden kann.


Nachdem AMD einen PAVP implementierte, folgte Intel mit seinen Clarkdale- und Arrandale-CPUs der Core i3- und i5-Serien.


Nvidia zieht nun also mit einiger Verspätung nach. Als der GF100-Chip ohne einen PAVP in den Markt startete, hatten wir die Hoffnung auf eine Nvidia-Grafikkarte dieser Generation mit Bitstreaming ehrlich gesagt schon fast aufgegeben. Mit dem GF104-Chip gibt es jetzt aber doch ein solches Modell. In dieser GPU steckt ein überarbeiteter Video-Prozessor, der zwar immer noch VP4 genannt wird, nun aber Bitstreaming sowie HD-Audio beherrscht.


Leider hat die Sache derzeit noch einen Haken, denn der aktuelle Treiber unterstützt das Feature noch nicht. Wir konnten zwar Dolby Digital/DTS per HDMI ebenso ausgeben wie Multi-Kanal-LPCM. Dolby TrueHD und DTS-HD funktionierten im Test aber nicht. Doch selbst wenn diese Funktion im Treiber aktiviert wird, muss man wohl auf CyberLinks Player-Software PowerDVD 10 umsteigen, um es nutzen zu können. Für alle, die wegen der Bitstreaming-Funktionalität bei Intels und ATIs Grafiklösungen auf PowerDVD 9 umgestiegen sind und nun mit einem Fermi-Upgrade liebäugeln, dürfte das eine herbe Enttäuschung sein. Es würde unserer Meinung nach allen beteiligten Firmen gut zu Gesicht stehen, wenn man zusammen einen Patch für PowerDVD 9 herausbrächte.


Da auch ATI mehrere Treiber-Revisionen benötigte, bis Bitstreaming problemlos funktioniert, werden wir Nvidia aus den Startschwierigkeiten keinen Strick drehen. Auf jeden Fall sehen wir es als positiv, dass ein Mainstream-Derivat der Fermi-Architektur sich ab sofort auch für den Einsatz in einem HTPC qualifiziert, der auch Gaming- und Blu-ray-3D-Ambitionen hegt.

Die Performance:

• Wie man sieht, ordnet sich die GeForce GTX 460 voll im Performance-Segment ein und legt eine gute Gamingleistung an den Tag.
  Besonders die 1GB Version in Kombination mit OC - in dem Beispiel mit Werks-OC - weiß leistungsmäßig zu gefallen und kann teils sogar
  an eine nicht übertaktete GTX 470 herankommen bzw. diese sogar überholen !
  Dies mag auch unter anderem an der allgemein höheren Texturleistung der GF104 GPU im Vergleich zur GF100 GPU liegen
  und wird vor allem texturlastigen DX9 Spielen der Karte sehr zu Gute kommen.

  Weitere Details zur Ausführung der Benchmarks aus dem aktuellen Hardwareluxx-Review:


  Spoiler

  Der Artikel basiert auf folgenden Karten seitens der GeForce GTX 460:

  Gigabyte GeForce N460OC-1GI, MSI N460GTX Cyclone 768D5/OC,
  Palit GeForce GTX 460 1GB Sonic Platinum.

  Hinweis: Die NVIDIA Referenzmodelle mit 1024 MB und 768 MB VRAM wurden durch Heruntertakten der Testkarten simuliert !


  Benutzte Auflösungen sind 1280x1024 4xAA/16xAF & 8xAA/16xAF, über 1680x1050 4xAA/16xAF & 8xAA/16xAF bis hin zu 1920x1200 4xAA/16xAF & 8xAA/16xAF.

  Gebencht wird auf folgendem System:







  OS: Windows 7 x64

  Treiber:

  nVidia: GeForce 258.80 Beta
  AMD/ATi: Catalyst Control Center 10.6


  Im Artikel vertreten sind folgende synthetische Benchmarks & Game-Benchmarks:

  Synthetische Benchmarks: Futuremark 3D Mark Vantage & Unigine Heaven 1.0 und 2.0
  Game-Benchmarks: BattleForge (DX10.1 und DX11), Colin McRae: Dirt 2 (DX11), Crysis Warhead (DX10), Far Cry 2 (DX10),
  H.A.W.X. (DX10.1) , Resident Evil 5 (DX10), Street Fighter IV (DX10) und S.T.A.L.K.E.R. - Call of Pripyat (DX11)

  Hier gibt es alle Benchmarks -> klick -> HARDWARELUXX-Artikel-Linkhttp://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/15880.htmlhttp://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/15880.htmlhttp://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/15880.html


Kleiner Ausschnitt aus dem Artikel:


Synthetische Benchmarks:

Game-Benchmarks:

Die Performance unter OC (675/1350/900 MHz vs. Werks-OC vs. manuellem OC ohne VCore Erhöhung)

Spoiler

Wie man sieht, lässt sich auch die GTX 460 sehr gut übertakten - 800 MHz Coretakt und mit Glück auch etwas mehr sind ohne Erhöhung der VCore problemlos möglich.
Dreht man etwa per Software wie MSI Afterburner oder NVIDIA Inspector an der VCore, so sind mit leichter Erhöhung bereits 900 MHz Coretakt ohne Probleme möglich,
was die Karte durchgängig schneller als eine GTX 470 stock macht ! Die Karte wird deshalb selbst seitens NV als OC-Wunder beworben -> zu Recht.

Mit 800/1600/1000 MHz gelingt es der GTX 460 in den ein oder anderen Benchmarks und Games auf die GTX 470 stock aufzuschließen oder diese sogar leicht zu überholen:

Gebencht wird auf folgendem System:

OS: Windows 7 x64

Treiber:

nVidia: GeForce 258.80 Beta
AMD/ATi: Catalyst Control Center 10.6


Stock-Taktraten (Core/Shader/GDDR5 Realtakt):

675/1350/900 MHz


Taktraten mit Werks-OC (Core/Shader/GDDR5 Realtakt):

Palit GeForce GTX 460 1GB Sonic Platinum: 800/1600/1000 MHz
Gigabyte GeForce N460OC-1GI: 715/1430/900 MHz
MSI N460GTX Cyclone: 728/1455/900 MHz


Taktraten mit OC in Afterburner 1.6.1 ohne VCore Erhöhung (Core/Shader/GDDR5 Realtakt):

Palit GeForce GTX 460 1GB Sonic Platinum: 845/1690/1030 MHz
Gigabyte GeForce N460OC-1GI: GPU - 765/1530/970 MHz
MSI N460GTX Cyclone: GPU - 782/1564/982 MHz


Stromverbrauch Gesamtsystem (675/1359/900 MHz vs. Werks-OC vs. manuelles GPU OC @ stock VCore):

vs.

Benchmarks (675/1359/900 MHz vs. Werks-OC vs. manuelles GPU OC @ stock VCore):

vs.

vs.

vs.

Hier gibt es alle Benchmarks -> klick -> HARDWARELUXX-Artikel-OC-Linkhttp://www.hardwareluxx.de/index.ph...880-test-nvidia-geforce-gtx-460.html?start=18http://www.hardwareluxx.de/index.ph...880-test-nvidia-geforce-gtx-460.html?start=18http://www.hardwareluxx.de/index.ph...880-test-nvidia-geforce-gtx-460.html?start=18

Andere Kühllösungen

• Asus, Colorful, ECS (Elitegroup), EVGA, Gainward, Galaxy/KFA², Gigabyte, Palit, MSI und Zotac bieten schon Versionen mit anderen Kühlern bzw. haben diese Versionen angekündigt.
  Sparkle wird beispielsweise auch eine Karte mit 2GB VRAM bringen - aber mit Referenkühler und ohne OC.
  Von WaKü-Blocks oder anderen seperat nachrüstbaren Luft-Kühlern ist noch nichts bekannt.

Karten im Non-Referenz-Design bzw. meistens mit Referenz-PCB und anderem Kühler
(Gainward, Palit und Gigabyte haben Non-Referenz-PCBs !)

Hinweis: Karten eines Boardpartners ohne separate Bilder haben den identischen Kühler einer bereits bebilderten Karte.
Sonst wird es doch etwas unübersichtlich, wenn x - mal dieselben Bilder zu sehen sind.


Hinweis zu den fehlenden SpaWa - Kühlkörpern bei Retail-Karten (also Karten im Handel):

Spoiler

Zum Beispiel Gainward und Palit (sicher teils auch andere Boardpartner) verwenden bei den Karten für den Retail-Markt, KEINEN Kühlkörper für die Spannungswandler (SpaWas) - aus dem Grund werden die Karten unter Last einige °C wärmer und der Lüfter dreht mehr auf wie bei den Presse-Samples - dem kann man aber selbst nachhelfen, wie der 2. Link zeigt. Ohne SpaWa-Kühlkörper wurden bei den jetzigen Zimmertemperaturen ~ 80°C bei den SpaWas und mit nur noch 50°C gemessen - auch der Lüfter drehte dann leiser und die allgemeinen Temperaturen der Karte sanken.

Vielen Dank an Dr.Cupido für die Bilder und den Bericht inkl. Temperaturen vor und nach dem passiven Kühlen der SpaWas:

http://www.hardwareluxx.de/community/14938140-post160.html

http://www.hardwareluxx.de/community/14940653-post192.html

Übersicht der alternativen Karten:

[LIST]
[*][B]wassergekühlt:[/B]
[*].
[*].
[*][B]luftgekühlt:[/B]
[*].
[*][B]Asus ENGTX460 DirectCU TOP/2DI/1GD5  TOP (2 x DVI, 1 x miniHDMI, [COLOR="red"]75mm Axiallüfter[/COLOR], 1024MB, [COLOR="Red"]700/1400/920 MHz[/COLOR])[/B]
[*][url=http://www.abload.de/image.php?img=asus-engtx460may6.jpg][img]http://www.abload.de/thumb/asus-engtx460may6.jpg[/img][/url] [url=http://www.abload.de/image.php?img=41ao967.jpg][img]http://www.abload.de/thumb/41ao967.jpg[/img][/url] [url=http://www.abload.de/image.php?img=548293-1wzdi.jpg][img]http://www.abload.de/thumb/548293-1wzdi.jpg[/img][/url] [url=http://www.abload.de/image.php?img=548293-2xabz.jpg][img]http://www.abload.de/thumb/548293-2xabz.jpg[/img][/url]
[*].
[*][B]Asus ENGTX460 DirectCU TOP/2DI/768MD5  (2 x DVI, 1 x miniHDMI, [COLOR="red"]75mm Axiallüfter[/COLOR], 768MB, [COLOR="red"]700/1400/920 MHz[/COLOR])[/B]
[*].
[*][B]Asus ENGTX460 DirectCU 2DI/1GD5 (2 x DVI, 1 x miniHDMI, [COLOR="red"]75mm Axiallüfter[/COLOR], 1024MB, [COLOR="red"]675/1350/900 MHz[/COLOR])[/B]
[*].
[*][B]Asus ENGTX460 DirectCU 2DI/768MD5 (2 x DVI, 1 x miniHDMI, [COLOR="red"]75mm Axiallüfter[/COLOR], 768MB, [COLOR="red"]675/1350/900 MHz[/COLOR])[/B]
[*].
[*].
[*][B]Colorful "GTX 460 1GB OC Karte" (2 x DVI, 1 x miniHDMI, [COLOR="red"]2 x 75 mm Axiallüfter, 3 Slot-Kühler[/COLOR], 1024MB, [COLOR="red"]xxx/xxxx/xxx MHz[/COLOR])[/B]
[url=http://www.abload.de/image.php?img=colorful_gtx460_3m321.jpg][img]http://www.abload.de/thumb/colorful_gtx460_3m321.jpg[/img][/url]
[*].
[*].
[*][B]ECS (Elitegroup) Black GTX 460 (2 x DVI, 1 x miniHDMI, [COLOR="red"]2 x 92 mm Axiallüfter, Arctic Twin Turbo Pro - 3 Slot-Kühler[/COLOR], 1024MB, [COLOR="red"]xxx/xxxx/xxx MHz[/COLOR])[/B]
[url=http://www.abload.de/image.php?img=nbgtx460-1gpi-f22hs.jpg][img]http://www.abload.de/thumb/nbgtx460-1gpi-f22hs.jpg[/img][/url]
[*].
[*].
[*][B]EVGA GTX 460 SuperClocked EE (External Exhaust) (2 x DVI, 1 x miniHDMI, [COLOR="red"]75mm Radiallüfter[/COLOR], 1024MB & 768 MB, [COLOR="red"]763/1526/950 MHz[/COLOR])[/B]
[url=http://www.abload.de/image.php?img=evgam2k7.jpg][img]http://www.abload.de/thumb/evgam2k7.jpg[/img][/url][url=http://www.abload.de/image.php?img=768-p3-1363-tr_lg_6o4jg.jpg][img]http://www.abload.de/thumb/768-p3-1363-tr_lg_6o4jg.jpg[/img][/url] [url=http://www.abload.de/image.php?img=768-p3-1363-tr_lg_770ne.jpg][img]http://www.abload.de/thumb/768-p3-1363-tr_lg_770ne.jpg[/img][/url]
[*].
[*][B]EVGA GTX 460 EE (External Exhaust) (2 x DVI, 1 x miniHDMI, [COLOR="red"]75mm Radiallüfter[/COLOR], 1024MB & 768 MB, [COLOR="red"]675/1350/900 MHz[/COLOR])[/B]
[*].
[*].
[*][B]Gainward GeForce GTX 460 Golden Sample GLH (GoesLikeHell) (2 x DVI, [COLOR="red"]1 x HDMI[/COLOR],[COLOR="red"] 1 x VGA[/COLOR], [COLOR="Red"]75mm Axiallüfter und 2 x 8mm Heaptpipes[/COLOR], [COLOR="red"]19 cm[/COLOR] PCB-Länge, 1024 MB, [COLOR="Red"]800/1600/1000 MHz[/COLOR])[/B]
[url=http://www.abload.de/image.php?img=1npsk.jpg][img]http://www.abload.de/thumb/1npsk.jpg[/img][/url] [url=http://www.abload.de/image.php?img=gainward_gtx_460_glh_13pi1.jpg][img]http://www.abload.de/thumb/gainward_gtx_460_glh_13pi1.jpg[/img][/url] [url=http://www.abload.de/image.php?img=gainward_gtx_460_glh_1mq99.jpg][img]http://www.abload.de/thumb/gainward_gtx_460_glh_1mq99.jpg[/img][/url] [url=http://www.abload.de/image.php?img=gainward_gtx_460_glh_3ls86.jpg][img]http://www.abload.de/thumb/gainward_gtx_460_glh_3ls86.jpg[/img][/url] [url=http://www.abload.de/image.php?img=gainward_gtx_460_glh_56s3b.jpg][img]http://www.abload.de/thumb/gainward_gtx_460_glh_56s3b.jpg[/img][/url] [url=http://www.abload.de/image.php?img=gainward_gtx_460_glh_6rst6.jpg][img]http://www.abload.de/thumb/gainward_gtx_460_glh_6rst6.jpg[/img][/url] [url=http://www.abload.de/image.php?img=gainward_gtx_460_glh_7mphy.jpg][img]http://www.abload.de/thumb/gainward_gtx_460_glh_7mphy.jpg[/img][/url]
[*].
[B][URL="http://www.tcmagazine.com/tcm/news/hardware/29548/gainward-develops-overclockerd-geforce-gtx-460-2gb-memory?utm_source=feedburner&utm_medium=feed&utm_campaign=Feed:%20tcmagazine%20(Techconnect%20Magazine]Gainward develops overclockerd GeForce GTX 460 with 2GB of memory | TechConnect Magazine"]Gainward GTX 460 GS (GoldenSample) 2GB[/URL] (2 x DVI, 1 x HDMI, [COLOR="red"]1 x VGA[/COLOR], [COLOR="red"]75mm Axiallüfter [/COLOR]und 2 x 8mm Heaptpipes, 19 cm PCB-Länge, [COLOR="red"]2048 MB[/COLOR], [COLOR="Red"]700/1400/900 MHz[/COLOR])[/B]
[url=http://www.abload.de/image.php?img=gainwardgeforcegtx4602x4co.jpg][img]http://www.abload.de/thumb/gainwardgeforcegtx4602x4co.jpg[/img][/url] [url=http://www.abload.de/image.php?img=gainwardgeforcegtx460260yj.jpg][img]http://www.abload.de/thumb/gainwardgeforcegtx460260yj.jpg[/img][/url]
[*].
[*][B]Gainward GeForce GTX 460 GS (GoldenSample) (2 x DVI, [COLOR="red"]1 x HDMI[/COLOR], [COLOR="red"]1 x VGA[/COLOR], [COLOR="Red"]75mm Axiallüfter und 2 x 8mm Heaptpipes[/COLOR], [COLOR="red"]19 cm [/COLOR]PCB-Länge, 1024 MB, [COLOR="Red"]700/1400/900 MHz [/COLOR])[/B]
[*].
[*].
[*][B]Galaxy/KFA² GeForce GTX 460 Super OC (2 x DVI, [COLOR="red"]1 x HDMI[/COLOR], [COLOR="red"]1 x VGA[/COLOR], [COLOR="Red"]75mm Axiallüfter[/COLOR], 1024 MB, [COLOR="Red"]xxx/1xxx/xxx MHz [/COLOR])[/B]
[url=http://www.abload.de/image.php?img=galaxy20gtx460_1gb_supr213.jpg][img]http://www.abload.de/thumb/galaxy20gtx460_1gb_supr213.jpg[/img][/url]
[*].
[*][B]Galaxy GeForce GTX 460 (2 x DVI, [COLOR="red"]1 x HDMI[/COLOR], [COLOR="red"]1 x VGA[/COLOR], [COLOR="Red"]75mm Axiallüfter[/COLOR], 1024 MB, [COLOR="Red"]675/1350/900 MHz [/COLOR])[/B]
[url=http://www.abload.de/image.php?img=galaxy20gtx460_1gb_20ga4d8.jpg][img]http://www.abload.de/thumb/galaxy20gtx460_1gb_20ga4d8.jpg[/img][/url]
[*].
[*].
[*][B]Gigabyte GeForce N460OC-1GI (2 x DVI und 1 x miniHDMI, [COLOR="Red"]Dual Fan - 2 x 75mm Axiallüfter  & 2 x 8mm Heatpipes[/COLOR], 1024 MB, [COLOR="Red"]715/1430/9000 MHz[/COLOR])[/B]
[*][url=http://www.abload.de/image.php?img=gigabyte_gtx460_15phd.jpg][img]http://www.abload.de/thumb/gigabyte_gtx460_15phd.jpg[/img][/url] [url=http://www.abload.de/image.php?img=gigabyte_gtx460_2yrpf.jpg][img]http://www.abload.de/thumb/gigabyte_gtx460_2yrpf.jpg[/img][/url] [url=http://www.abload.de/image.php?img=gigabyte_gtx460_37rk5.jpg][img]http://www.abload.de/thumb/gigabyte_gtx460_37rk5.jpg[/img][/url] [url=http://www.abload.de/image.php?img=gigabyte_gtx460_41s7r.jpg][img]http://www.abload.de/thumb/gigabyte_gtx460_41s7r.jpg[/img][/url]
[*].
[*][B]Gigabyte GeForce N460OC-768I (2 x DVI und 1 x miniHDMI, [COLOR="Red"]Dual Fan - 2 x 75mm Axiallüfter & 2 x 8mm Heatpipes[/COLOR], 768 MB, [COLOR="Red"]715/1430/9000 MHz[/COLOR])[/B]
[*].
[*].
[*][B]MSI N460GTX Cyclone 1GD5/OC (2 x DVI und 1 x miniHDMI, [COLOR="red"]85mm Axiallüfter und 2 x 8mm Heaptpipes[/COLOR], 1024 MB, [COLOR="Red"]728/1455/900 MHz[/COLOR])[/B]
[*][url=http://www.abload.de/image.php?img=n460gtx-cyclone-1gd5ayrf.jpg][img]http://www.abload.de/thumb/n460gtx-cyclone-1gd5ayrf.jpg[/img][/url]
[*].
[*][B]MSI N460GTX Cyclone 768D5/OC (2 x DVI und 1 x miniHDMI, [COLOR="red"]85mm Axiallüfter und 2 x 8mm Heaptpipes[/COLOR], 768 MB, [COLOR="Red"]728/1455/900 MHz[/COLOR])[/B]
][url=http://www.abload.de/image.php?img=n460gtx-cyclone-768d5ebl3.jpg][img]http://www.abload.de/thumb/n460gtx-cyclone-768d5ebl3.jpg[/img][/url][url=http://www.abload.de/image.php?img=msi_gtx460_1wrde.jpg][img]http://www.abload.de/thumb/msi_gtx460_1wrde.jpg[/img][/url] [url=http://www.abload.de/image.php?img=msi_gtx460_3apyj.jpg][img]http://www.abload.de/thumb/msi_gtx460_3apyj.jpg[/img][/url] [url=http://www.abload.de/image.php?img=msi_gtx460_4tpgn.jpg][img]http://www.abload.de/thumb/msi_gtx460_4tpgn.jpg[/img][/url] [url=http://www.abload.de/image.php?img=msi_gtx460_5ust2.jpg][img]http://www.abload.de/thumb/msi_gtx460_5ust2.jpg[/img][/url] [url=http://www.abload.de/image.php?img=msi_gtx460_6fs7s.jpg][img]http://www.abload.de/thumb/msi_gtx460_6fs7s.jpg[/img][/url]
[*].
[*].
[*][B]Palit GeForce GTX 460 1GB Sonic  Platinum 1GB (2 x DVI, [COLOR="red"]1 x HDMI[/COLOR], [COLOR="red"]1 x VGA[/COLOR], [COLOR="Red"]75mm Axiallüfter und 2 x 8mm Heaptpipes[/COLOR], [COLOR="red"]19 cm[/COLOR] PCB-Länge, 1024 MB, [COLOR="Red"]800/1600/1000 MHz[/COLOR])[/B]
[*][url=http://www.abload.de/image.php?img=palit_gtx460_1xpge.jpg][img]http://www.abload.de/thumb/palit_gtx460_1xpge.jpg[/img][/url] [url=http://www.abload.de/image.php?img=palit_gtx460_2qpmh.jpg][img]http://www.abload.de/thumb/palit_gtx460_2qpmh.jpg[/img][/url] [url=http://www.abload.de/image.php?img=palit_gtx460_3hrrt.jpg][img]http://www.abload.de/thumb/palit_gtx460_3hrrt.jpg[/img][/url] [url=http://www.abload.de/image.php?img=palit_gtx460_4mo8c.jpg][img]http://www.abload.de/thumb/palit_gtx460_4mo8c.jpg[/img][/url] [url=http://www.abload.de/image.php?img=palit_gtx460_5sow2.jpg][img]http://www.abload.de/thumb/palit_gtx460_5sow2.jpg[/img][/url] [url=http://www.abload.de/image.php?img=palit_gtx460_6pppz.jpg][img]http://www.abload.de/thumb/palit_gtx460_6pppz.jpg[/img][/url] [url=http://www.abload.de/image.php?img=palit_gtx460_7mq2i.jpg][img]http://www.abload.de/thumb/palit_gtx460_7mq2i.jpg[/img][/url]
[*].
[*][B]Palit GeForce GTX 460 1GB Sonic (2 x DVI, [COLOR="Red"]1 x HDMI[/COLOR] und [COLOR="red"]1 x VGA[/COLOR], [COLOR="Red"]75mm Axiallüfter und 2 x 8mm Heaptpipes[/COLOR], [COLOR="red"]19 cm[/COLOR] PCB-Länge, 1024 MB, [COLOR="Red"]700/1400/950 MHz[/COLOR])[/B]
[*].
[*][B]Palit GeForce GTX 460 768 MB (2 x DVI, 1 x miniHDMI, 1 x VGA, [COLOR="Red"]75mm Axiallüfter und 2 x 8mm Heaptpipes[/COLOR], [COLOR="red"]19 cm[/COLOR] - PCB-Länge, 768 MB, [COLOR="Red"]675/1350/900 MHz[/COLOR])[/B]
[*].
[*].
[*][B]Sparkle SXX4602048D5NM" (2 x DVI, 1 x miniHDMI, 1 x VGA, [COLOR="Red"]Referenzkühler (75mm Axiallüfter)[/COLOR], 2048 MB, [COLOR="Red"]675/1350/900 MHz[/COLOR])[/B]
[url=http://www.abload.de/image.php?img=sparkle-0144mj.png][img]http://www.abload.de/thumb/sparkle-0144mj.png[/img][/url]
[*].
[*].
[*][B]Zotac GTX 460 (2 x DVI, [COLOR="red"]1 x HDMI[/COLOR], [COLOR="red"]1 x DisplayPort[/COLOR], [COLOR="Red"]75mm Radiallüfter[/COLOR], 1024MB, [COLOR="red"]675/1350/900 MHz[/COLOR])[/B]
[*][url=http://www.abload.de/image.php?img=11vok.jpg][img]http://www.abload.de/thumb/11vok.jpg[/img][/url] [url=http://www.abload.de/image.php?img=card19jpy.jpg][img]http://www.abload.de/thumb/card19jpy.jpg[/img][/url] [url=http://www.abload.de/image.php?img=card1b4vsf.jpg][img]http://www.abload.de/thumb/card1b4vsf.jpg[/img][/url] [url=http://www.abload.de/image.php?img=card1ca8pr.jpg][img]http://www.abload.de/thumb/card1ca8pr.jpg[/img][/url] [url=http://www.abload.de/image.php?img=card2awdk.jpg][img]http://www.abload.de/thumb/card2awdk.jpg[/img][/url] [url=http://www.abload.de/image.php?img=frontzvjb.jpg][img]http://www.abload.de/thumb/frontzvjb.jpg[/img][/url]
[*].
[/LIST]

Update (28.07.2010) Erhältliche WaKü-Blocks für die GTX 460 & weitere Infos:


Referenzlayout des PCBs und berechnete Lochabstände (THX @ airwalker für den Hinweis ):

Spoiler

Non-Referenz PCBs:


Gainward & Palit:




Gigabyte:

EK Water Blocks - EK-FC460 GTX (Nickel + Plexi & Nickel + Acetal -> UVP: 80.95€ - 84.95€)




Koolance - VID-NX460 (Kupfer, Nickel, & Stahl, auch mit Acryl erhältlich-> UVP: 109.99$)





Alle weiteren Infos zu den WaKü-Lösungen für die GTX 400 Karten -> WaKü Sammelthread:

http://www.hardwareluxx.de/communit...lthread-bitte-startpost-lesen-2-a-724077.html




Allgemeiner Hinweis


Dies ist ein Sammelthread für die GTX 460, das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen. Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu relativ aktuellen Karten (HD 5000 und GTX 200) angemessen.

Was allerdings nicht hier rein gehört:

Offtopic Beiträge (beispielsweise eine Technikdiskussion über die Architektur des RV770 a la HD 48x0), Gespamme oder "Privatkriege -> NV vs. ATi".

Es ist nur im Interesse des Forums, dass es hier gesittet abläuft.

Bei Postings, die zu sehr OT sind oder etwa nur reine Provokation, am Besten gar nicht darauf eingehen, sondern durch Benutzen des "Beitrag melden-Buttons" (

) die Moderatoren/-innen die Angelenheit regeln lassen.

Sollte es zu mehrmaligem Verstoß gegen die Regeln kommen, so können auffällige User eine Auszeit von diesem Thread erhalten.


Gruß
Edge



[meynhamburg]

Demnächst werde auch ich unter euch weilen, habe soeben 2 Sparkle GTX460 1024MB + jeweils den EK-Wakü bestellt.
Ich hoffe, das wird ein freudiges Ereigniss, diese in Betrieb zu nehmen...



[Horsi]

Da ich mit meiner PNY GTX260 auch nicht mehr sonderlich zufrieden bin (wird trotz undervolting idle fast 60 Grad warm), tendiere ich auch zur Sparkle oder Gigabyte.

Mir ist die Lautstärke besonders wichtig.

Weiss jemand, ob ältere Games wie Max Payne 1+2 problemlos laufen ?

Wie schnell dreht der Lüfter jeweils bei der Sparkle und Gigabyte (idle) ?



[kespk]

... kann ich dir im BIOS Files Thread ein entprechendes BIOS basteln...

Hallo Edge, mein Wunsch wäre ein BIOS für meine GLH womit ich unter die 40 % IDLE Lüfterdrehzahl komme! Geht so etwas auch?

Ansonsten bin ich mit der Leistung der Gainward zufrieden!

mfg kespk



[Coolphan]

@ Horsi

bei allen Karten ist minimum 40%, maximum 70%



[Luda]

Ham eigentlich alle Karten nur den 3 poligen Lüfter Anschluss. Das wird sicher auch der Grund sein, warum man die nicht weiter runterregeln kann.
Sonst wird nämlich das Drehzahlsignal fehlen.



[Richie688]

ob das daran liegt?

meine 5770 hatte nur nen 2-poligen anschluss und die konnte ich wunderbar auf unter 40% regeln.


vllt liegt das auch am lüftermodell. gibt ja auch bei normalen lüftern so ne mindestdrehzahl quasi, die der lüfter auf jeden fall braucht.



[oggear51]

mich würde es mal interessieren wie die Gigabyte im SLI läuft
ob sich da die 400€ dann lohnen werden?



[glumada]

meine gigabyte ist angekommen.

wollte fragen ob ich ein (sehr) schlechtes sample erwischt habe (wurde wohl schonmal zurückgeschickt, da nur mit klebestreifen zugeklebt)

vcore unter last standardmäsig: 1,0
bei 1,087 packt die karte nichtmal 850



[oggear51]

hmm das ist wirklich arm, wo hast du denn bestellt hoh.de?



[LAX]

Wieso ausgerechnet homeofhardware?



[Horsi]

@ Horsi

bei allen Karten ist minimum 40%, maximum 70%

Danke, ich meinte aber die rpms...



[Schmetze]

meine gigabyte ist angekommen.

wollte fragen ob ich ein (sehr) schlechtes sample erwischt habe (wurde wohl schonmal zurückgeschickt, da nur mit klebestreifen zugeklebt)

vcore unter last standardmäsig: 1,0
bei 1,087 packt die karte nichtmal 850

logisch das es da eine gewisse Streueung gibt. Auch bei CPUs gibts unterschiedliche VIDs innerhalb der Serie.

Es gibt keine Garantie auf irgendeinen Takt.

Soweit ich weiss, sind die Gigabyte GTX 460 nicht zugeschweisst. Darüber hinaus wurde hier schon die ganze Zeit davon berichtet, dass die Gigabyte ein höheres VID hat!



[glumada]

hmm das ist wirklich arm, wo hast du denn bestellt hoh.de?

ne

schon klar das es keine garantie gibt, aber wenn die schonmal zurückgesendet wurde (vermutlich desswegen), kann ein zweites mal wohl nicht schaden



[Schmetze]

hmm das ist wirklich arm, wo hast du denn bestellt hoh.de?

Was ist bitte daran arm???



[natural]

meine gigabyte ist angekommen.

wollte fragen ob ich ein (sehr) schlechtes sample erwischt habe (wurde wohl schonmal zurückgeschickt, da nur mit klebestreifen zugeklebt)

vcore unter last standardmäsig: 1,0
bei 1,087 packt die karte nichtmal 850

also, soweit ich das hier mitverfolgt hab, ist das höchst erreichte 890mhz, und das nur mit im moment max. machbarer spannungserhöhung. frag nicht nach der verlustleistung. im schnitt ist wohl bei um die 850mhz schluss. wenn man bedenkt, das default 675 ist, issen ein ganz schöner sprung.


tröste dich, ob 840 oder 860, du merkst es nicht und wenn die framerate im keller ist, helfen auch keine 20mhz mehr. du bist auf alles fälle unter den "besser" übertaktbaren. es gibt auch karten, die kommen nicht mal in die nähe von 800. behalte die karte, ganz klarer fall.



[glumada]

also, soweit ich das hier mitverfolgt hab, ist das höchst erreichte 890mhz, und das nur mit im moment max. machbarer spannungserhöhung. frag nicht nach der verlustleistung. im schnitt ist wohl bei um die 850mhz schluss. wenn man bedenkt, das default 675 ist, issen ein ganz schöner sprung.


tröste dich, ob 840 oder 860, du merkst es nicht und wenn die framerate im keller ist, helfen auch keine 20mhz mehr. du bist auf alles fälle unter den "besser" übertaktbaren. es gibt auch karten, die kommen nicht mal in die nähe von 800. behalte die karte, ganz klarer fall.

ok ich dachte so ~900 währen (auf 1,087) üblich



[natural]

naja ist schon ein bisschen wenig

was denkst du sollte sie machen müssen?



[Schmetze]

naja ist schon ein bisschen wenig

So ein Käse, wo gibt es bitte die Garantie auf irgendeine Herzzahl und legst du etwa fest was wenig ist und was viel??

ok ich dachte so ~900 währen (auf 1,087) üblich

Äh - nein

Das schaffen nur wenige Karten und die meisten nicht Game- sondern nur Benchstable!



[glumada]

So ein Käse, wo gibt es bitte die Garantie auf irgendeine Herzzahl und legst du etwa fest was wenig ist und was viel???

schon klar das es keine garantie auf nix gibt, aber wenn es von (hausnummer) 100mhz taktsteigerung bis 200 gibt, muss man nicht umbedingt die mit 100 haben

edit: ok, wenn 900 nicht normal sind, dann passts eh

aja game hab ich noch nicht getestet nur @850 mit gputool fängt der bildschirm an zu flackern (wird kurz schwarz) und macht wohl nen reset



[Schmetze]

Es ist schon höchst amüsant, dass hier von Usern Karten nach gut oder schlecht kategorisiert werden, die nicht mal eine GTX 460 ihr Eigen nennen.



[natural]

einfach aus interesse, hat jemand schon seine gtx in einem wasserkreislauf eingebunden? hab da bedenken wegen der spawas, nochn extra lüfter muss wohl mal wieder sein, oder?



[Schmetze]

Hier mal der Crysis Benchmark von mir mit absolut stabilen Takt:



[glumada]

Hier mal der Crysis Benchmark von mir mit absolut stabilen Takt:

2 fragen:
1) und was ist bei 1087 drinn?
2) mus man für dieses crysis benchmark tool crysis kaufen oder gibts das bench tool zum dl?



[Maeximum30]

2) Mit der Crysis Demo sollte es gehen



[Prime73]

@Natural
In 2 Wochen sind die ersten wakü lieferbar und damit sind die spawa mit gekühlt. Nix mehr mit Zusatz lüfter



[oggear51]

Was ist bitte daran arm???

mit arm meinte ich natürlich die grafikkarte



[Luda]

ob das daran liegt?

meine 5770 hatte nur nen 2-poligen anschluss und die konnte ich wunderbar auf unter 40% regeln.


vllt liegt das auch am lüftermodell. gibt ja auch bei normalen lüftern so ne mindestdrehzahl quasi, die der lüfter auf jeden fall braucht.

Das ist was anderes. Da wird ja auch kein Drehzahlsignal ausgelesen bzw zur Regelung oder Kontrolle verwendet.

Mein Gigabyte ist nun auch da. Heute abend gehts rund



[Sebl]

So ein Käse, wo gibt es bitte die Garantie auf irgendeine Herzzahl und legst du etwa fest was wenig ist und was viel??

Soweit ich weiß liegt die Garantie beim Menschen bei 1 Aber wie kann man die Karte nur zurückschicken weil sie keine 850 HerTz macht ... viele wären schon mit 800 und einer moderaten vcore-Erhöhung zufrieden.
Außerdem glaube ich nicht das sie an hoh schon zurückgeschickt wurde, die haben die doch erst seit 2 Tagen auf Lager.



[glumada]

ich schick sie eh nicht zurück.

nicht hoh (kenn ich nicht mal als österreicher), sondern alternate



[natural]

Hier mal der Crysis Benchmark von mir mit absolut stabilen Takt:

hab auch mal laufen lassen wie bei der geoced gpu auf 860Mhz, aber 2200mhz mem

bei 32bit knackts bei mir öfters im sound, bei 64bit nicht, wäre aber dann schlecht vergleichbar

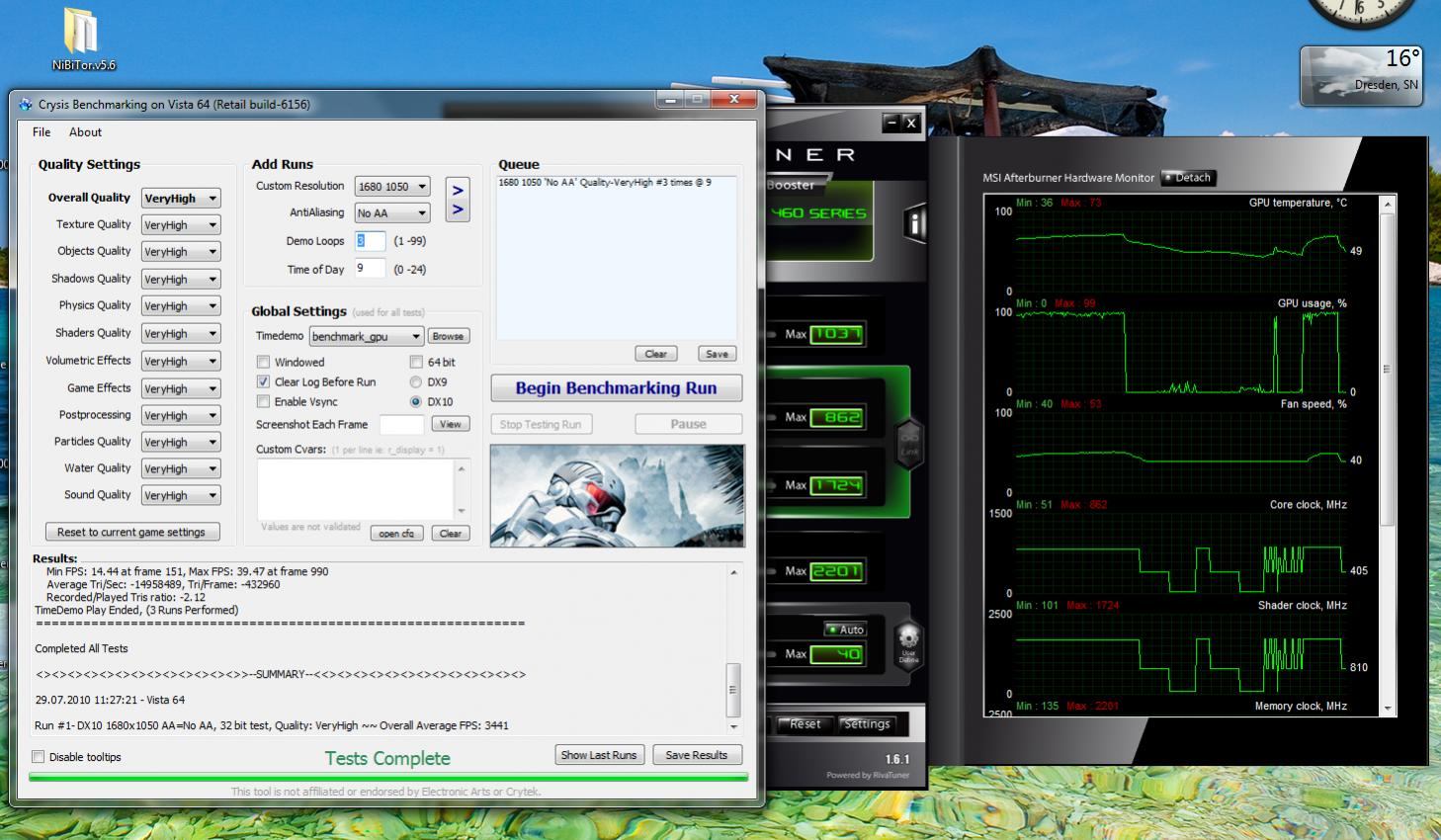

bei 1680 ohne AA 37fps (1024er) zu 34fps (768er), nicht schlecht!

mich würde mal deine werte, oder von jemanden anderen, bei 1680x1050 und 4xAA interessieren.

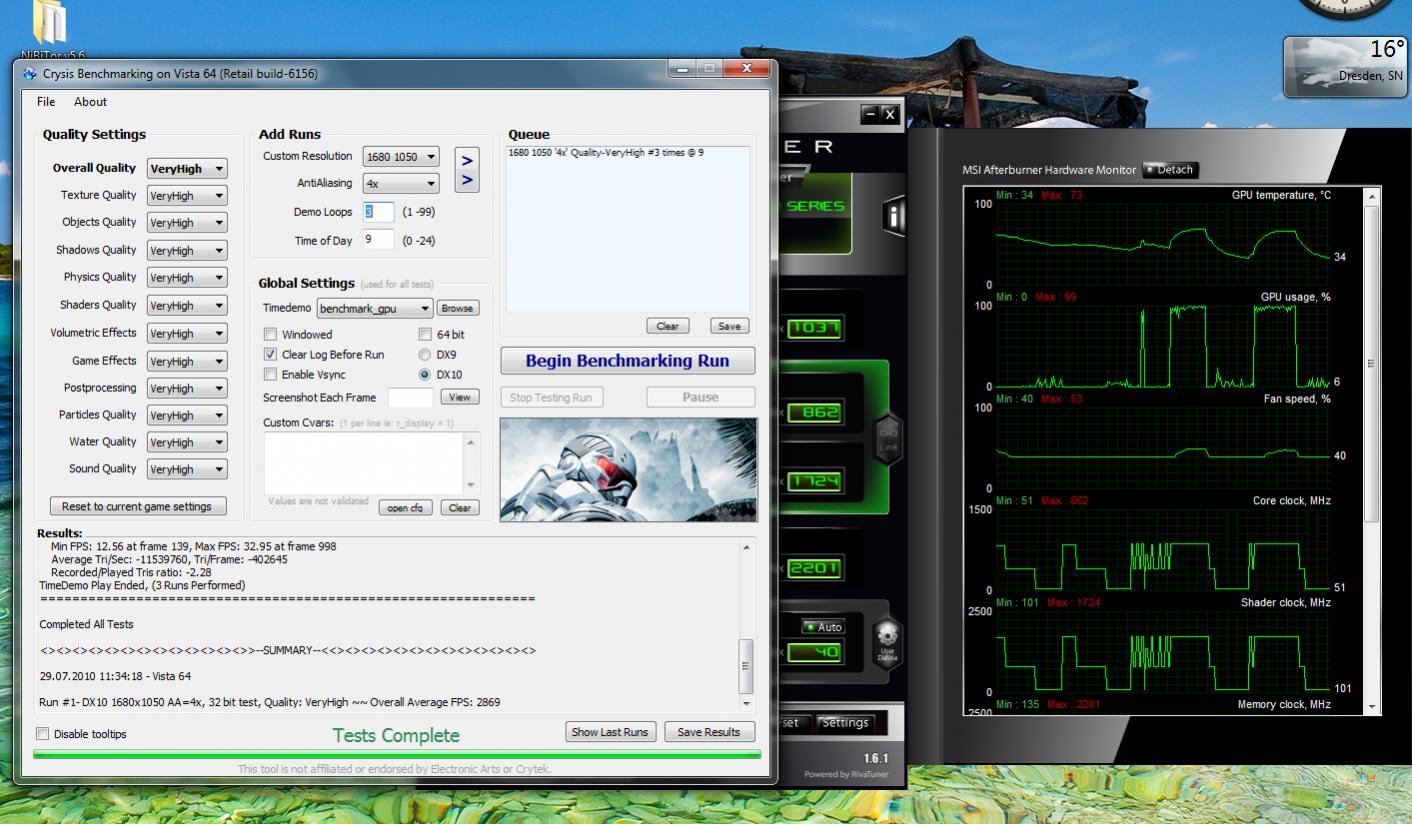

bei 1680x1050 4xAA sind mit der 768er 28,7 fps.

auch sehr interessant: ganz am anfang, wo der held vom himmel fällt bei frame 150 (2-3sec nach start) gibts einen mega nachlader, obwohl nichts neues ins bild rückt. dann aber schön weiter konstant immer über 25fps bzw. 30fps. keine ahnung was das soll, egal welche auflösung, mit/ohne AA. seltsam...
