NVIDIA Geforce GTX 580/480/470/465/460/450 BIOS Files (3)

Ich starte einfach mal ne neuen Thread um die verschiedenen BIOS Dateien von den Fermi Karten zu sammeln.

Am Besten mit diesen Angaben posten:

Hersteller: Gainward
Edititon: Standard
Modell: GTX 480

Hier könnt ihr auch Anfragen zu BIOS Modifikationen stellen.
Hängt dazu immer euer Orginal BIOS an. Dann die gewünschten Einstellungen.

Beispiel:

P12 Shader Clock: 101 MHz
P12 Memory Clock: 135 MHz
P12 Voltage: 825 mV

P08 Shader Clock: 810 MHz
P08 Memory Clock: 324 MHz
P08 Voltage: 850 mV

P03 Shader Clock: 810 MHz

P00 Shader Clock: 1600 MHz

P00/P03 Memory Clock: 1800 MHz
P00/P03 Voltage: 1050 mV

Max Table Voltage: 1200 mV

Fan Min: 30%
Fan Max: 90%



[Edgecrusher86]

@ sft211:

Ah, ok - dann geht natürlich mehr.

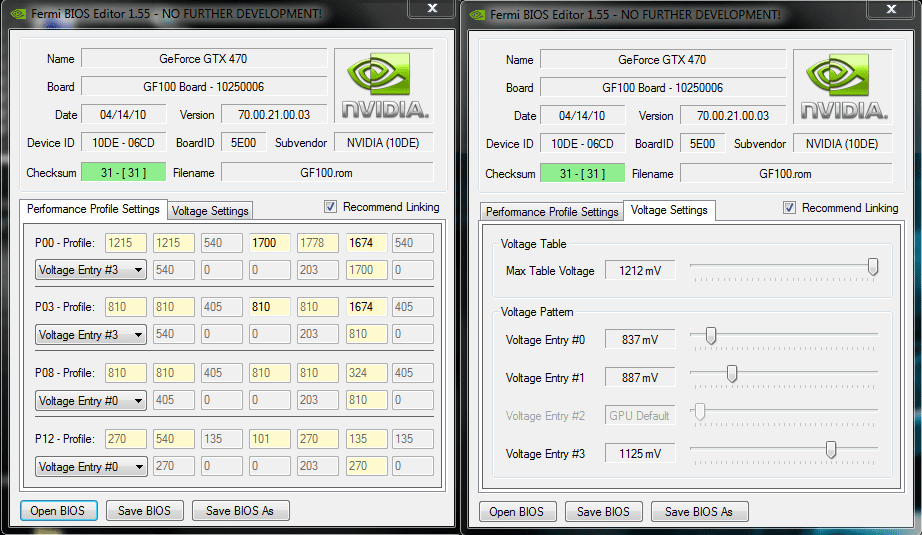

Ich habe erstmal "nur" 850 MHz bei 1,125V gesetzt und auch nach oben freigschaltet - dann kannst du selbst mal ausloten,
ob die Karte 900 MHz oder gar mehr macht und wieviel VCore sie dafür braucht. Das ist ja immer von GPU zu GPU unterschiedlich.

Dann kann ich dir gerne etwas Finales basteln.


@ Emiras: Wie gewünscht etwas mehr in P0 -> 0,900V und 0,925V.

MfG
Edge



[Emiras]

Vielen vielen Dank Edgecrusher86

Grüße



[sft211]

danke schön flashe jetzt erst mal das 850MHZ wie meinst du das mit testen? soll ich im nvidia inspector testen wie weit es geht?


DICKES danke aber schon mal^^



[Edgecrusher86]

Gern geschehen.

Ja genau - damit und mit anspruchsvollen Games kannst du dann testen, was noch an OC drin ist.

MfG
Edge



[sft211]

also habe jetzt mal getestet an die 900MHZ komme ich nicht -.-" aber an die 880Mhz komme ich bzw da leuft der HEAVEn Bencmark bei 900MHz würd TFT schwarz und dann geht nix mehr die 880MHz laufen ohne die Volt zu erhöhen hae im benacmark ab und an zu kleine kurtze LILA "flecken" die habe ich aber auch bei dem 850MHZ und 800MHz Bios in Battelfield Bad Company 2 bzw in dem 850MHZ bis eig garnicht mehr frage soll ich noch 880MHZ Bios drauf Packen oder es bei den 850MHZ lassen? laut Bencmark lohnt es sich nur will ich die Karte nicht überstrapazieren OC bringt mir nix wenn sie in 3 monaten kapput wer^^ Edgecrusher86 deine MEINUNG ist gefragt.



[THE_DOCTOR]

könnte mir bitte jemand ein bios für meine Zotac GTX 470 AMP! erstellen: im Idle minimale Spannung (0,825V?) und im 3D 0,987V (anstatt 1,000V) - Taktraten sollen bitte bleiben!
vielen Dank!!



[Pagus]

Hallo!

Ich würde gerne bei meiner Gtx 570 Twin Frozr II das Bios-Minimum des Lüfters auf 30% einstellen.

Ich habe beim Bios im Screenshot noch nichts umgestellt, aber bei Voltages Settings steht bei Voltage Entry #3 Keep (Unkown).

Ist eigentlich meine Bios Version die aktuellste: 70.10.17.00.03? Ich habe die Karte nämlich eine Woche vor Anfang April gekauft und da kam ein Bios-Update raus.

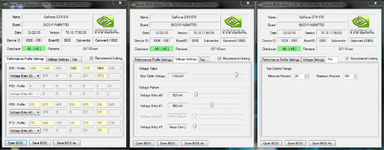

Im Anhang das veränderte Bios mit 30 % Lüfter-Minimum statt 40%. Passt das alles?



[Edgecrusher86]

@ sft211: Also in dem Fall würde ich es bei 850 MHz belassen - selbst wenn die 30 MHz mehr ohne Fehler laufen würden, im Alltag bringt einem das nicht wirklich einen spürbaren Unterschied. Du kannst ja mal testen, ob die 850 MHz mit etwas weniger als 1,125V stabil laufen - evtl. kannst du so noch etwas einsparen. Allerdings ist da wohl nicht viel drin - die 800 MHz @ 1,087V waren ja zu wenig, zumindest in BC2 (aber nun gibt es diese VCore-Grenze ja nicht mehr ).


@ THE_DOCTOR: Bitte schön:



@ Pagus: Hallo und willkommen im Forum!
Voltage Entry #3 -> Keep (Unkown) ist normal, denn standardmäßig wird #2 (nicht verändbar im FBE) für P0 (Volllast) verwendet.
Kann man aber verwenden, wenn man die VCore für P0 ändern will, wobei man auch #1 setzen könnte, wenn man #0 für P8 (Video bzw. Low-3D) & P12 (2D) wählt.

Das 70.10.17.00.03er ist zumindest das neuste für die 570er TFII, das ich bis jetzt in den Fingern hatte - für die 580er TFII gibt es mittlerweile auch ein 70.10.20er.
An für sich wäre aber ein Update, auch wenn es eine neuere Version geben sollte, meiner Meinung nach nicht notwendig - die 17er liefen eigentlich immer gut.

Ja, das von dir bearbeitete BIOS wäre korrekt und als .rom hast du ja auch gespeichert - kann somit geflasht werden.


MfG
Edge



[THE_DOCTOR]

@ THE_DOCTOR: Bitte schön:

vielen dank!



[Pagus]

@ Edgecrusher86: Vielen Dank für die Antwort.

Wie groß ist eigentlich das Risiko die Karte beim Flashen zu zerstören?
Ist das Risiko beim Flashen mit nflash oder mit einem USB-Stick gleich?

mfg



[Daniel9494]

Wunderschönen guten Abend Edgecrusher

Ich würde gehrne ein Bios haben Settings stehen unten Bios ist im anhang.Wäre nicht schlecht wenn du das Bios so machst das die Min Fan speed auf 30% ist.

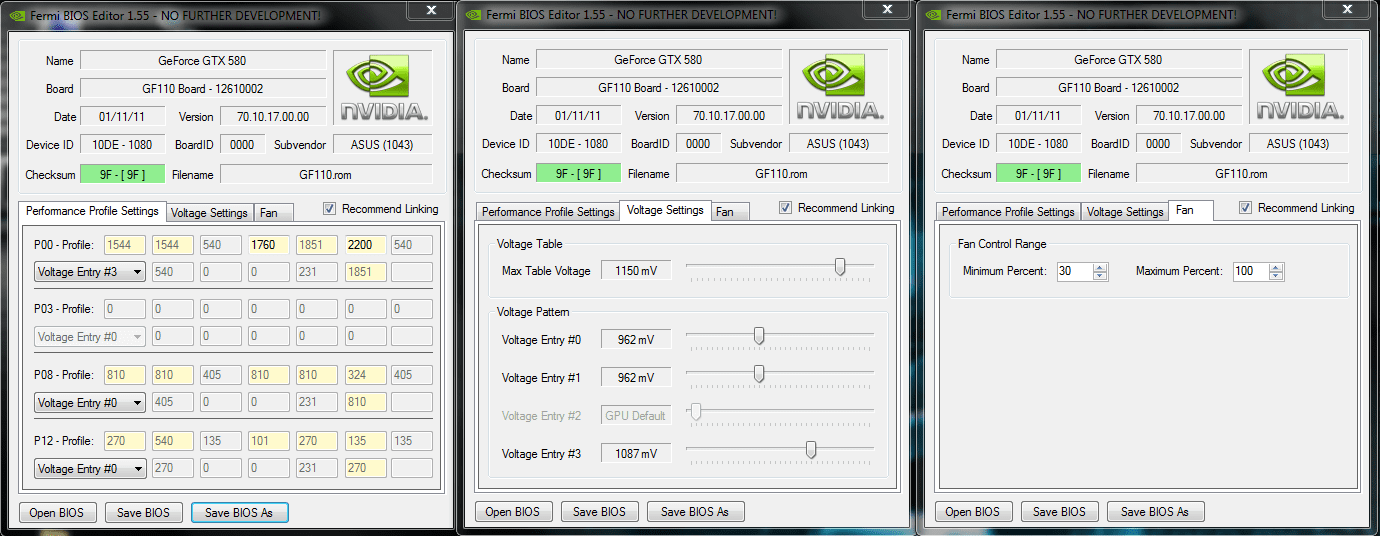

880|1760|2200 @ 1088 VCore @min Fan Speed 30%

mfg Daniel



[sft211]

ja das mit den 850MHZ dachte ich mir aber leuft ja hoffe das die karte noch Battelfield 3 packt auf MAX und in HD naja warte ich es aber noch mal dicken dank an dich für deine arbeit!



[Edgecrusher86]

Gern geschehen @ all.


@ Pagus: Mit dem entsprechend editierten BIOS und nach etwas Einlesen ist die Gefahr relativ gering und ja, unter DOS ist es etwas sicherer, da dort z.B. kein BSOD autreten kann. Modelle, die 2011 erschienen sind (wie die GTX 560 Ti oder GTX 590) sollten z.B. per Stick geflasht werden - das würde ich aber auch generell bei teureren Karten machen.


Hallo Daniel,
bitte schön:


@ sft211: Die Leistung sollte dafür schon reichen, denke ich.


MfG
Edge



[Pagus]

Danke, Edgecrusher86!

Dann schaue ich mir das Flashen mit Usb-Stick noch einmal genauer an und dann versuche ich mein Glück!

mfg



[Daniel9494]

@ Edgecrusher

Gibt es die möglichkeit die Lüftersteuerung zu optimieren ?

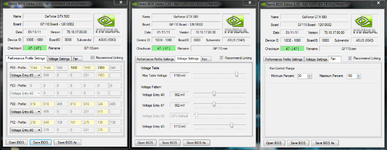

Weil meine Asus GTX 580 geht bis 85°C weil die Lüfter meinen nur von 15-34% Speed max gehen und dann ist ja klar das die so warm wird bei OC.
Zu hören ist sie auf gar keinen fall aber kann ich das so lassen ? Die 85° kommen nur bei GPU Tool vor und Zimmer Temp liegt auch bei 25°.

mfg



[Berky]

Hallo

Ist es möglich bei GTX 5xx Karten unter 825mv zu kommen? Ich hab mit NiBiTor 800mv + 813mv probiert, meine Karte (GTX 580) will die Spannung einfach nicht fressen, die GPUz und der Inspector zeigen stehts 825mv an, ist das geriegelt bei diesem Wert?



[phanluxx]

Also zumindest bei ner gtx 470 ist bei 0.825v schluss. Man kann zwar mit nvidia inspector weiter runterregeln, effektive Spannung bleibt aber bei 0.825V.
Wurde irgendwo hier mal erklärt in diesem Thread...



[Edgecrusher86]

@ Edgecrusher

Gibt es die möglichkeit die Lüftersteuerung zu optimieren ?
Weil meine Asus GTX 580 geht bis 85°C weil die Lüfter meinen nur von 15-34% Speed max gehen und dann ist ja klar das die so warm wird bei OC.
Zu hören ist sie auf gar keinen fall aber kann ich das so lassen ? Die 85° kommen nur bei GPU Tool vor und Zimmer Temp liegt auch bei 25°.

mfg

Nein, man kann nur die Minimal- und Maximaldrehzahl per BIOS editieren.
Hast du das OC-BIOS mit 30 - 100% noch nicht drauf oder wurde der neue Fanrange nicht übernommen?

Wie dem auch sei: 85°C in GPUTool ist für die Taktraten und VCore besonders bei der Lautstärke (die wohl unterhalb einer Karte im Referenzdesign liegen sollte) noch im grünen Bereich.

P.S.: Mit Afterburner oder Precision kannst du ja u.a. auch die Lüfterkennlinie individuell bearbeiten (Settings -> Fan).



@ Berky: Zumindest bei GF100 und GF114 (getestet wurde eine Gigabyte GTX 560 SOC (950MHz)) wird nach der entsprechenden Bearbeitung in NiBiTor ein niedrigerer Wert angezeigt, Fakt ist aber, dass alle Fermi-Karten 0,825V als Voltage Level 0 haben - aus dem Grund bleibt es effektiv bei 0,825V, selbst wenn die Tools nach dem Flash etwas anderes auslesen würden.

Bei GF110 wird dann, wie du beschrieben hast, direkt 0,825V stattdessen angezeigt (ich selbst habe wegen der Tatsache, dass 0,825V Voltage Level 0 ist, siehe hier mit NVAPITest (kleines Tool von Unwinder) bei einer meiner, per Flash in P8 und P12 auf 0,825V gesenkten, 580er ausgelesen -> http://www.hardwareluxx.de/communit...tieren-und-per-nvflash-flashen-nvapi-test.png).

Man kann halt nach dem Flash und Editieren der Max. Table Voltage nur noch weiter hoch - bis auf Voltage Level 31 (1,213V).


@ phanluxx: Bei 0,825V ist auch in Inspector Schluss (wobei neuere Karten halt ohne Flash per Tools wie Inspector nicht unterhalb der P8-VCore laufen können - was bei der 580er z.B. 0,963V wäre), du meintest sicher NiBiTor.


MfG
Edge



[Daniel9494]

@Edgecrusher
Könntest du mir das Bios von oben mal mit folgenden Settings machen wäre nett.
Auch mit 30%.

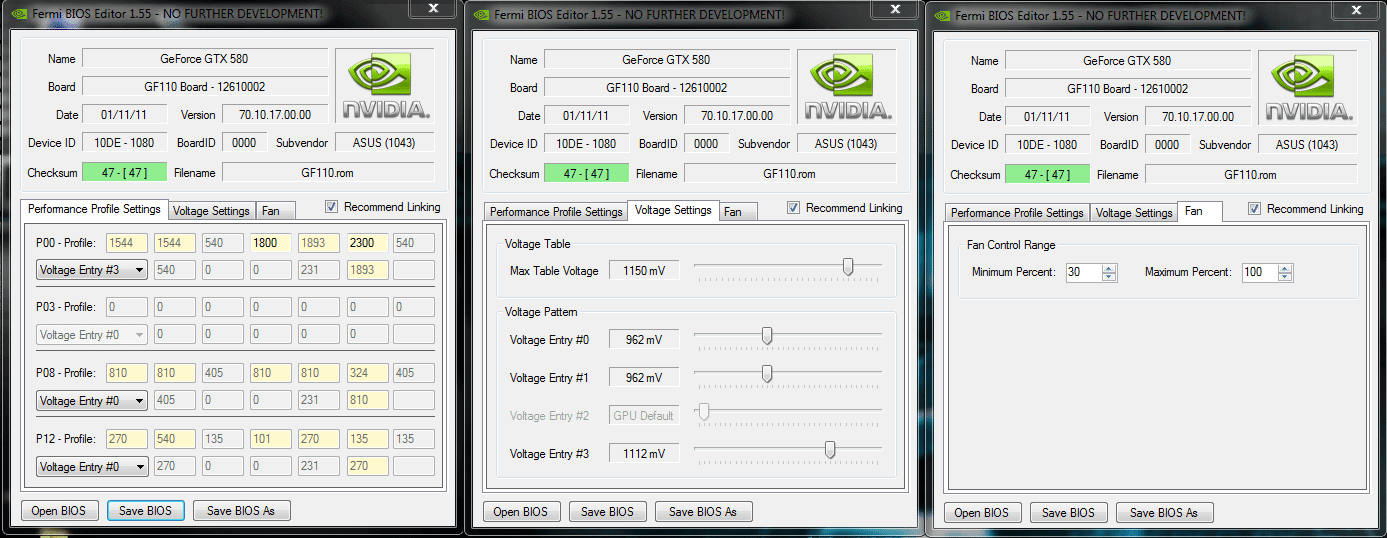

900|1800|2300 @ 1113mV

mfg



[mattiii]

@Edge

du kannst demnächst mein Bios wieder bearbeiten^^ Teste grad das Undervolting, Standardtakte der Gtx 570 und Spannung auf 0.950V gesenkt. Teste heut abend damit mal Crysis2. Mal sehen, ob ich dann auch ne Gputemp von maximal 61° hab, wie gestern bei F1 2010



[Pagus]

Hallo Edgecrusher86!

Bios-Patch hat geklappt, danke für die tolle Anleitung und Antworten im Thread. Vielleicht patche ich sogar noch auf 25% wenn es mir noch zu laut ist. Soll ja ohne Probleme laufen.

Eine Frage habe ich noch: In GPU-Z ist der Wert bei Memory immer genau halb so groß wie im Nvidia Inspector.
Zum Beispiel: P8: GPU-Z: 162 MHz, Nvidia Inspector 324 MHz. Kann man das ignorieren?
Ich benutze übrigens den Mutli Display Power Saver.

mfg



[WtF]

Hiho Leutz,
hab mir eine Gainward GTX 570 Phantom zugelegt und suche nach dem idealen Bios (Undervolting + Lüftersteuerung + Stabilität) bei Standard Phantom Takt ^^.

Danke euch schon mal im Voraus.



[gagaricka]

Hallo Leute,

ich habe heute den Lüfter meiner Gigabyte GTX 560 TI OC von 40 auf 30% geändert.
Also ich höre keinen Unterschied. Sehr leise.

mfg
gagaricka



[mattiii]

@Edge

hast mein Bios noch?

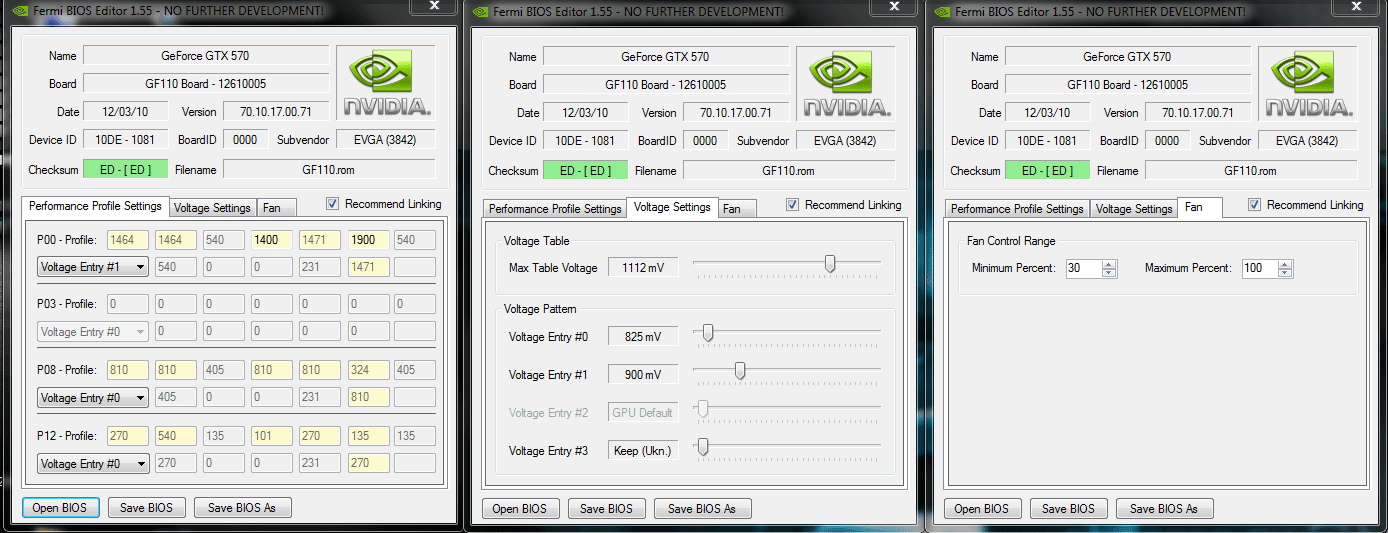

800/1600/2000 0.975V bitte ändern.
Denke, Crysis ist deswegen gefreezed, weil der Speicher so "hoch" getaktet war. Mit 2000 eben ne halbe Std. problemlos gespielt.

wenn du Bios nimmer hast, dann hier isses ja noch...



[mattiii]

ach und das Bios hätt ich gern in 2 Ausführungen, einmal mit den 800Mhz und einmal so:

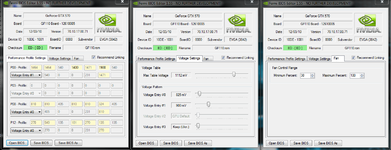

732/1464/1900 mit 0.950V

Bin grad am experimentieren



[Edgecrusher86]

Hallo Edgecrusher86!

Bios-Patch hat geklappt, danke für die tolle Anleitung und Antworten im Thread. Vielleicht patche ich sogar noch auf 25% wenn es mir noch zu laut ist. Soll ja ohne Probleme laufen.

Eine Frage habe ich noch: In GPU-Z ist der Wert bei Memory immer genau halb so groß wie im Nvidia Inspector.
Zum Beispiel: P8: GPU-Z: 162 MHz, Nvidia Inspector 324 MHz. Kann man das ignorieren?
Ich benutze übrigens den Mutli Display Power Saver.

mfg

Hallo Pagus,
gern geschehen.
Ja, 25% Minimum wär auch kein Problem.

GPU-Z gibt immer den GDDR-Realtakt an - in anderen Tools wie Inspector oder Afterburner (oder generell den BIOS-Editoren) ist es quasi immer als GDDR3-Takt umgerechnet, also aufgrund doppelter Speicherbandbreite dem doppelten Wert des GDDR5-Realtaktes.


@ Daniel9494: Bitte schön:


@ matti30: Bitte sehr:


@ WtF: Ich kann dir schon mal eines mit 20% Minimum Fanspeed erstellen (niedrigst mögliche Lüfterdrehzahl bei der Phantom; mit 10% etwa wäre sie auch identisch) und Undervolting in P8 & P12 @ 0,825V setzen, was stabil laufen sollte - zumindest war das bei anderen Phantom-Besitzern der Fall.

Was unter Last (P0) mit den Standardtaktraten möglich ist, müsstest du mal selber testen mit NVIDIA Inspector oder Afterburner und z.B. GPUTool (während dem Probieren einfach so laufen lassen und wenn du denkst an der niedrigsten stabilen Grenze angekommen zu sein mal bei "Renderer uses fullscreen" den Haken setzen und um die 15 Minuten laufen lassen).

Zusätzlich würde ich aber auch empfehlen, vor dem Flash auch noch andere Sachen auf Stabilität zu testen, etwa 3D Mark Vantage (der GPU-Test Jane Nash z.B. ist recht empfindlich), Unigine Heaven mit maximalen Settings und auch fordernde Games wie die Crysis-Teile.

Ich schätze mal, dass mit Glück 0,9500V drin sind, allerdings möchte ich das, ohne zu wissen, ob deine Karte das mitmacht, noch nicht im BIOS setzen.



@ matti30: Hier, der Nachtrag:

MfG
Edge



[mattiii]

vielen herzlichen Dank.

Werd wahrscheinl. das Undervoltingbios nehmen. Da kann ich ruhigen Gewissens auch die Lüfter mit knapp über 800rpm drehen lassen, auch wenn ich hier ne hohe Raumtemp hab. Gestern abend zum Bleistift 26,5°...



[Edgecrusher86]

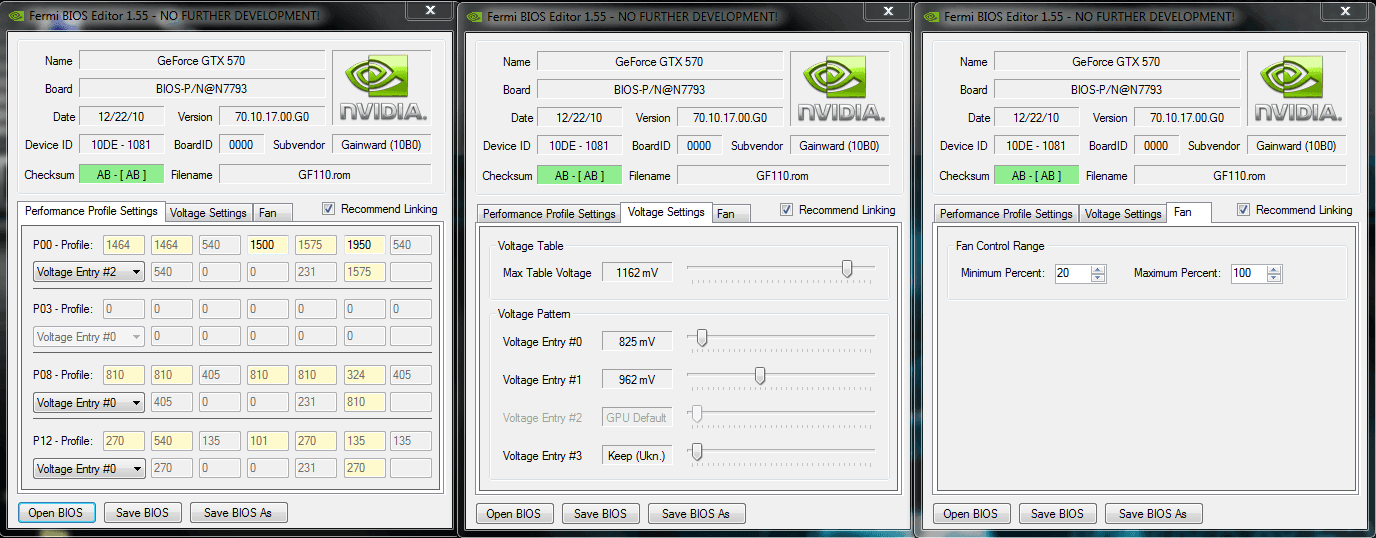

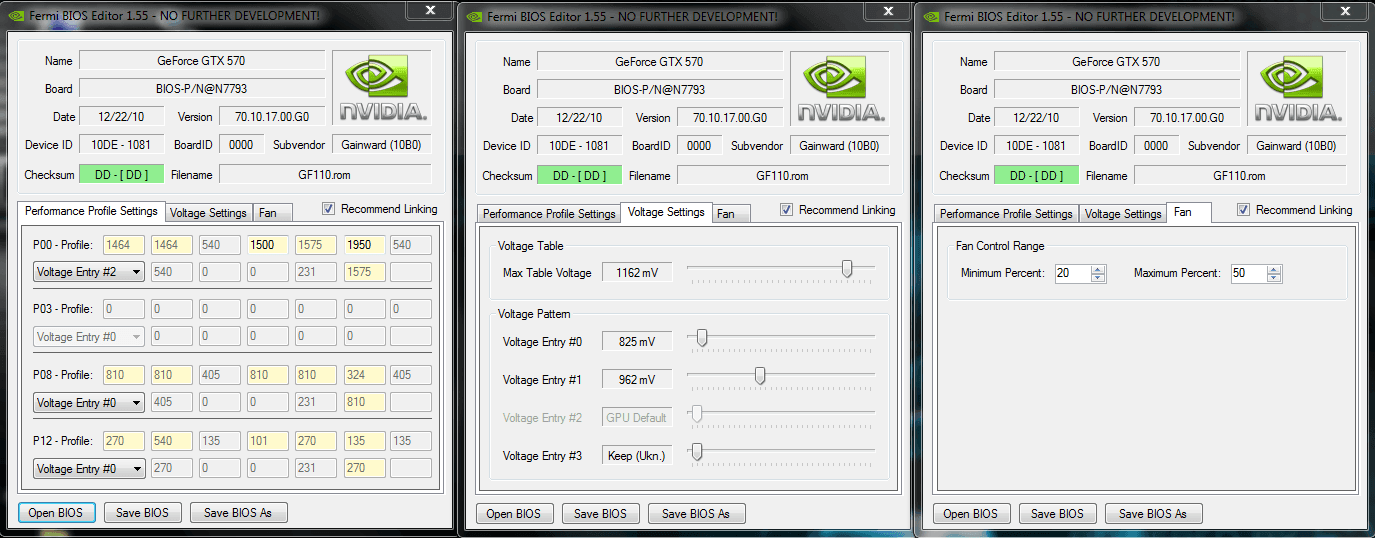

@ WtF: Also, hier mal zwei Versionen (in den niedrig getakteten P-States je mit 0,825V).

1. Fanspeed 20 - 100% (an für sich wohl nur nötig, wenn noch OC-Tests mit Overvolting geplant wären).

2. Fanspeed 20 - 50% (ein User hatte mit seiner Phantom damals auch etwas experimentiert und gemeint, dass 48% ohne OC ausreichend wären - glaub es waren maximal so um die 75°C bei ihm; ich habe mal runde 50% maximal gesetzt. )

Wie gesagt, teste Undervolting unter Last selber - kannst dich dann ja melden, wenn du etwas finales ausgelotet hast.

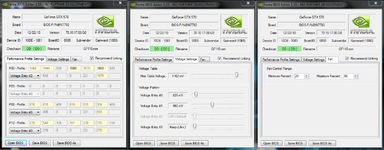

0,825V (niedrigst möglicher Wert) sollte an für sich in P8 & P12 stabil laufen, ich häng aber auch mal ein Doppelpack
mit je 0,850V an (also 2 Stufen höher - 0,837V wär auch noch möglich), wenn du lieber da auf Nummer sicher gehen willst -
in Sachen Verbrauch dürfte der Unterschied auch relativ gering sein.

MfG
Edge



[WtF]

@ Edge

Du bist der Beste

Ich werde Deine Versionen mal ausgiebig testen und ein Feedback Posten sobald ich was finales gefunden habe.

Danke Dir nochmals.

MFG



[Daniel9494]

Vielen Dank
