NVIDIA Geforce GTX 580/480/470/465/460/450 BIOS Files (3)

Ich starte einfach mal ne neuen Thread um die verschiedenen BIOS Dateien von den Fermi Karten zu sammeln.

Am Besten mit diesen Angaben posten:

Hersteller: Gainward
Edititon: Standard
Modell: GTX 480

Hier könnt ihr auch Anfragen zu BIOS Modifikationen stellen.
Hängt dazu immer euer Orginal BIOS an. Dann die gewünschten Einstellungen.

Beispiel:

P12 Shader Clock: 101 MHz
P12 Memory Clock: 135 MHz
P12 Voltage: 825 mV

P08 Shader Clock: 810 MHz
P08 Memory Clock: 324 MHz
P08 Voltage: 850 mV

P03 Shader Clock: 810 MHz

P00 Shader Clock: 1600 MHz

P00/P03 Memory Clock: 1800 MHz
P00/P03 Voltage: 1050 mV

Max Table Voltage: 1200 mV

Fan Min: 30%
Fan Max: 90%



[gagaricka]

Hallo Leute,

wer kann mir sagen wie hoch man die Gigabyte GTX 560 Ti OC takten kann bzw. gleich ändern?
Sie kann schneller sein aber noch im grünen Bereich.
Ich hab nur den Lüfter auf 30% gestellt, mehr hab ich mich nicht getraut.

Hier ist mein Bios.


mfg
gagaricka



[WtF]

@ Edge

Phantom läuft @ 0,850V (für P8 & P12) mit Fanspeed 20 - 100% Ruhig+Stabil.
Unter Last (P0) @ 0,9500V (per NVIDIA Inspector) scheint auch kein Ding zu sein, bis jetzt noch keine Probleme.

Wäre Bereit die Einstellungen auf die Karte zu schreiben, fehlt nur noch das passende BIOS ^^

P0 @ 0,9500V
P8 & P12 @ 0,850V
Lüfter 30- 100% (kann ich ja noch ausloten, können Ruhig mit min. 30% laufen, hören tut man so gut wie nix und nach oben hab ich lieber die Sicherheit).

THX schon mal.



[Edgecrusher86]

@ gagaricka: Jede GPU hat ein eigenes OC-Potential, das es auszuloten gilt.
Grober Richtwert sollte bei der OC wohl um die 950 MHz Core und 2200 MHz GDDR sein, evtl. etwas mehr.

Ich würde halt schauen, dass die VCore für "ein paar MHz" mehr nicht zu sehr erhöht werden müsste, denn ansonsten ist der Mehrverbrauch deutlich höher als der zusätzliche Leistungsgewinn - sprich, dieser wird dann "teuer" erkauft.

Teste einfach mal mit Inspector oder Afterburner und entsprechenden Anwendungen, was bei dir möglich und sinnvoll ist.


@ WtF: Bitte:

MfG
Edge



[WtF]

@ Edge



[gagaricka]

@ Edgecrusher86: Danke ich werds mal testen.

---------- Beitrag hinzugefügt um 21:43 ---------- Vorheriger Beitrag war um 21:19 ----------

@ gagaricka: Jede GPU hat ein eigenes OC-Potential, das es auszuloten gilt.
Grober Richtwert sollte bei der OC wohl um die 950 MHz Core und 2200 MHz GDDR sein, evtl. etwas mehr.

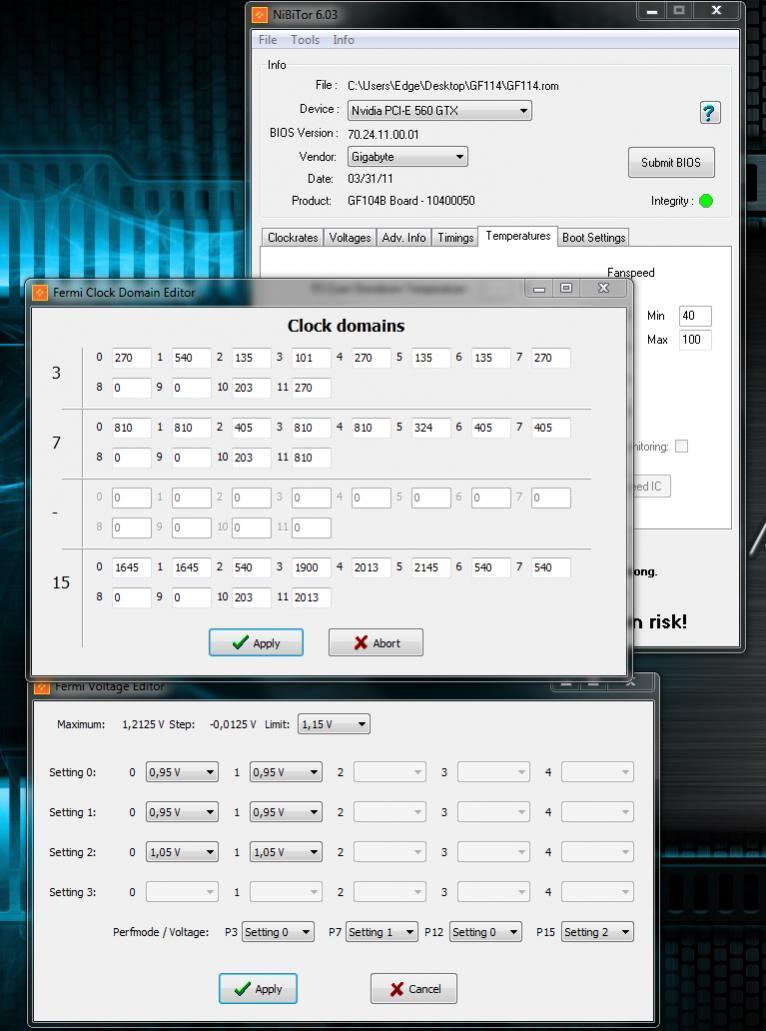

Ich habe 950 MHz Core 1900 MHZ Shader und 2145 MHz GDDR bei 1.05V -
3DMark laufen lassen. Habe 300 Punkte mehr dadurch.

Wenn diese Werte auf Dauer nicht schädlich sind, würde ich dich bitten mir mein Bios auf diese Werte zu ändern.

mfg
gagaricka



[WtF]

Karte läuft genial mit den vorgenommen Einstellungen, kanns nur weiterempfehlen.

3 Std. BC2 und die Karte wird nicht wärmer als 65°C, . Idle so ca. 40°C.

Stabil, leise, kühl und auch noch Strom gespart... Sauber

BIG THX



[MaxxPayne]

Kann mir wer das Asus GTX 570 DCII Bios bearbeiten kann, gar nix ändern und hätte gerne das der Lüfter unter 10% funktioniert, also sagen wir 5% aber ich kann gar nix über Nibitor (6.03) bearbeiten selbs über Software nichts mäglich Bitte um Hilfe Danke!

Anhang anzeigen GF110.zip

Vielen Dank



[Edgecrusher86]

@ gagaricka: Das sollte auch auf lange Sicht mit den Werten stabil laufen, das OC (und vor allem auch die VCore) ist ja noch relativ moderat und nicht grenzwertig hoch.

Bitte schön:

E: Fanspeed hatte ich jetzt auf Standard gelassen, wie von dir ausgelesen (40 - 100%), aber das kannst du ja auch schnell einstellen, wenn Bedarf auf z.B. 30 - 100% besteht.


@ WtF: Das hört man gerne.


@ MaxxPayne: Siehe hier: http://www.hardwareluxx.de/communit...r-nvflash-flashen-634387-62.html#post17331324

Ob allerdings die Drehzahl damit real sinkt, musst du mal vergleichen - ist nämlich teils so, dass sich dann nur die % Anzeige, aber die Drehzahl nicht (z.B. bei Gainward GTX 570 Phantom -> 10% und 20% Minimum -> identische Drehzahl, effektiv ist dort also bei 20% Min. Schluss)



[gagaricka]

@ gagaricka: Das sollte auch auf lange Sicht mit den Werten stabil laufen, das OC (und vor allem auch die VCore) ist ja noch relativ moderat und nicht grenzwertig hoch.

Bitte schön:

Das ging ja flott. Lieben Dank

mfg

gagaricka



[MaxxPayne]

@ gagaricka: Das sollte auch auf lange Sicht mit den Werten stabil laufen, das OC (und vor allem auch die VCore) ist ja noch relativ moderat und nicht grenzwertig hoch.

Bitte schön:

E: Fanspeed hatte ich jetzt auf Standard gelassen, wie von dir ausgelesen (40 - 100%), aber das kannst du ja auch schnell einstellen, wenn Bedarf auf z.B. 30 - 100% besteht.


@ WtF: Das hört man gerne.


@ MaxxPayne: Siehe hier: http://www.hardwareluxx.de/communit...r-nvflash-flashen-634387-62.html#post17331324

Ob allerdings die Drehzahl damit real sinkt, musst du mal vergleichen - ist nämlich teils so, dass sich dann nur die % Anzeige, aber die Drehzahl nicht (z.B. bei Gainward GTX 570 Phantom -> 10% und 20% Minimum -> identische Drehzahl, effektiv ist dort also bei 20% Min. Schluss)

Edge
Vielen lieben Dank schonmals , ich werde es nach der arbeit testen , ja bin habe ich ausgewählt ist auch nicht die erste Karte die ich Flash bzw. Bearbeite aber wenn ich das BIOS über nibitor 6.03 öffne bekomme ich keine Daten zum bearbeiten(ausser das was du nun geändert hast ) kann sonst nix verändern bei Takt oder Lüftersteuerung ! Ist das normal bei meiner 275 GTX konnte ich alles umschreiben . , habe Windows 7 64 Bit ! Ist das vielleicht das Problem? Thx



[MaxxPayne]

@ gagaricka: Das sollte auch auf lange Sicht mit den Werten stabil laufen, das OC (und vor allem auch die VCore) ist ja noch relativ moderat und nicht grenzwertig hoch.

Bitte schön:

E: Fanspeed hatte ich jetzt auf Standard gelassen, wie von dir ausgelesen (40 - 100%), aber das kannst du ja auch schnell einstellen, wenn Bedarf auf z.B. 30 - 100% besteht.


@ WtF: Das hört man gerne.


@ MaxxPayne: Siehe hier: http://www.hardwareluxx.de/communit...r-nvflash-flashen-634387-62.html#post17331324

Ob allerdings die Drehzahl damit real sinkt, musst du mal vergleichen - ist nämlich teils so, dass sich dann nur die % Anzeige, aber die Drehzahl nicht (z.B. bei Gainward GTX 570 Phantom -> 10% und 20% Minimum -> identische Drehzahl, effektiv ist dort also bei 20% Min. Schluss)

Also habe jetzt mal im Bios den Lüfter auf 5 % gesetzt und die Umdrehungen gehen runter auf 1140 statt 1220 im Windows Idel Modus Perfekt nun die Lautstärke, wie bei meinem Accelero auf der 275 GTX ( 34 Grad bei offenen Gehäuße und 42 Grad bei geschlossenen ) aber unter Last geht die Karte echt ab ( 30% Lüfterumdrehungen und 73 Grad bei offenen Gehäusse und 84 Grad bei geschlossenen) sind Diese Temperaturen nun unnormal ? habe die Karte nun seit 3 Tagen und kann sie wieder zurückschicken !Bitte um guten rat also sollten die Temps unbedenklich sein behalte ich die Karte ink Lüfter da mit 25% Umdrehungen auch nicht mehr temps entstehen ist sie von der lautstärke I.O.

@Castle P.S. Frage mich nur warum du so wenig im last Modus hast (45 Grad ? läuft dein lüfter auf 50 % oder wie? habe noch nie so niedrige Temps mit dieser Karte im Internet gelesen !



[MadMaxx]

Hi
Ich hab mit dem flashen von Grafikkarten bisher noch nichts am Hut gehabt,bin aber neugierig wie weit ich meine beiden EVGA GTX580iger mit über 1,15V bekomme.
Nun habe ich 2 Karten mit unterschiedlicher VID,einmal 1,013V und einmal 1,0V.Kann man auf beide Karten ein modifiziertes Bios flashen(nur auf 1,2V frei machen)?
Und beim ausgelesenen Bios steht unter Voltage Entry#3 kein Wert drinn.Muss man den dort selber eintragen??

Mfg MadMaxx



[Edgecrusher86]

@ MaxxPayne: Aha, dann hat der DirectCU II also doch noch etwas Spielraum nach unten.
Die Lasttemperaturen sind noch im grünen Bereich, auch z.B. 90°C wär kein Problem (GF110 throttlelt erst ab 97°C).

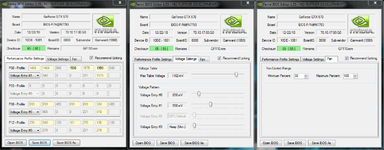

@ MadMaxx: Du brauchst nur die 1,2V freischalten - in Voltage Entry 3 brauchst du nichts eintragen, wenn die Karten weiterhin jeweils mit VID (Entry #2) laufen sollen - nur dann, wenn du z.B. OC betreibst und die VCores erhöhen musst (oder auch Undervolting im Gegenzug).

MfG
Edge



[MadMaxx]

@Edgecrusher86
Danke für die Info

Edit:Hab alles hin bekommen,auch dank deiner NVflash Anleitung.Nochmal vielen Dank



[Tenchi Muyo]

Hallo Edgecrusher86!

Habe hier eine brandneue EVGA GTX 560TI mit 2GB (02G-P3-1586-KR)

Könntest Du vielleicht ein Bios "machen" wo ich mit der 3D Spannung unter 0,95V komme?

Wenn Du dann noch Lust oder Zeit haben solltest,
könntest Du eines vielleicht mit 2D @0,85V und 3d @0,95V vorbereiten?

Die 0,95V laufen auf jedem Fall - oder ich teste erst nochmal weiter was dann geht mit dem neuen Bios..

Wie immer will ich nur die niedrigsten Spannungen haben @Default-Takt

Gruß
Tenchi.



[freezer2000]

Hi,

Hab mir gestern diese Karte hier zugelegt (dual-fan):

MSI Global ? Graphics Card - N560GTX-M2D1GD5


Moechte sie gerne undervolten. Mit default Takt (810MHz) laeuft sie auf 0.925V einwandfrei.


@ Edgecrusher86

Kannst du mir dafuer nen BIOS machen, sodass ich unter 0.925V komme?

Waer super cool ^^



Gruss,
Freezer



[Edgecrusher86]

Hallo Tenchi Muyo!

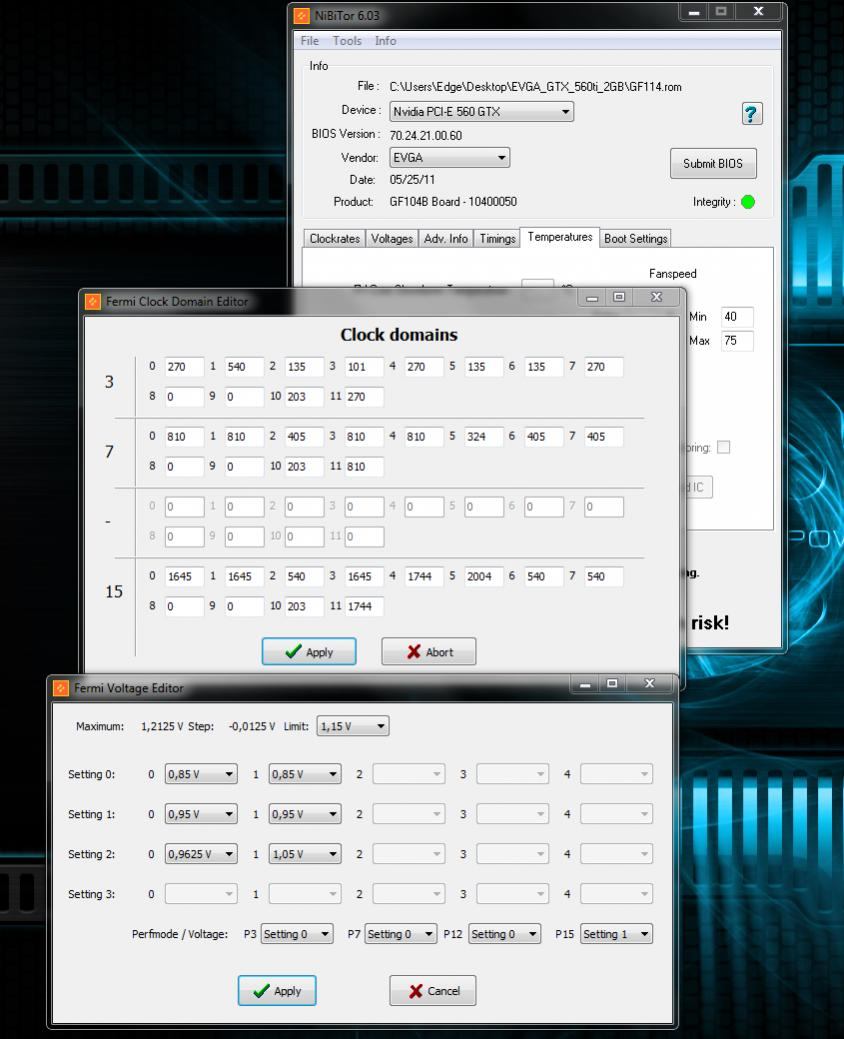

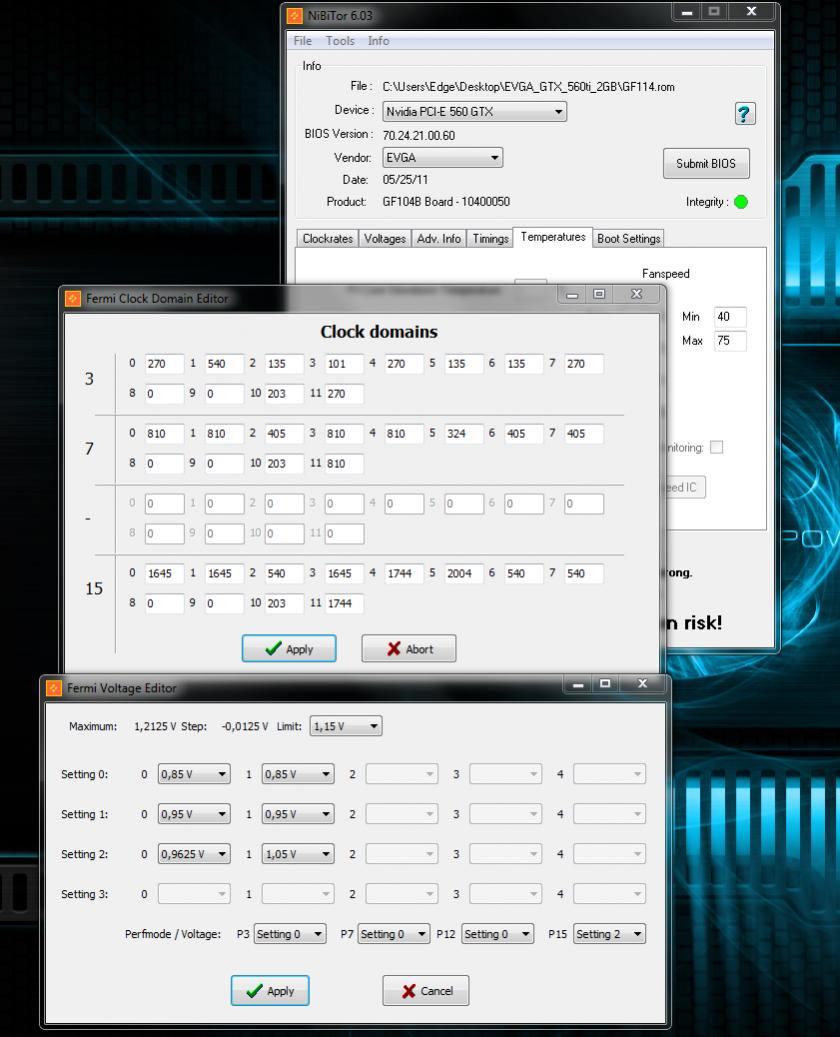

Bitte schön - ich habe je 0,850V als unterste Grenze gesetzt.


@ freezer2000: Offiziell wird die GTX 560 noch nicht von NiBiTor 6.03 unterstützt - aber es sollte @ Ti beim Editieren klappen.
Hab jetzt leider keine Zeit mehr, kommt heute abend.

MfG
Edge



[Tenchi Muyo]

Danke Edge!

Tausend Dank wie immer!


Edit: mit den 0,850V für Idle bin aber noch auf der sicheren Seite - oder?
Nicht das die 2GB Karte "mehr" Saft benötigt.

Oder wird alles unter 0,825V langsam gefährlich?



[freezer2000]

@ Edgecrusher86

Danke!

Was mir noch aufgefallen ist,

Ich kann den Regler in MSI Afterburner 2.2.0 Beta5 zwar auf 825mv schieben, aber er springt direkt auf 1V default zurueck.

Wenn ich ihn in die naehe von 0,925 ziehe, werdens 0,925V.

In der naehe von 0,912V werdens 0,912 (dachte vorher 0,925V ist minimum).

Hab dadrunter noch weiter versucht, aber 0,912 scheinen hier wirklich das minimum zu sein.

Die Karte laeuft damit in FurMark BURN-IN stabil.



[Edgecrusher86]

@ Tenchi Muyo: Ja, 0,850V ist in der Regel absolut sicher - die meisten Karten dürften 0,825V schaffen (meine beiden 580er 3GB laufen z.B. auch mit 0,825V in P12 & P8 ), was ja das effektive Minimum ist (auch wenn NiBiTor, wohl aufgrund der Vor-Fermi-Versionen, niedrigere Werte erlaubt), aber bei den "kleinen" Fermi-Karten macht das kaum einen Verbrauchsunterschied - zumindest im P12 (wohl um die 1W zwischen 0,850V und 0,825V), im P8 dürfte dieser erwartungsemäß höher ausfallen.

Ich kann gerne auch noch eines mit je 0,825V oder z.B. auch 0,825V @ P12 und 0,850V @ P8 basteln...was du halt testen möchtest, kein Problem.

Hier noch eines mit je 0,825V - die Chancen sollten wie gesagt gut stehen, dass das deine Karte auch im P8 stabil mitmacht.


@ freezer2000: In der Tat liegt das P8-Limit (sprich, beim Setzen niedrigerer Spannungswerte in den Tools springt er auf die default VCore zurück) bei der 560er bei 0,912V - wie bei der 460er.

P.S.: Furmark ist leider nicht so das Wahre als Stabilitätstest - GPUTool (während dem Probieren im Windowed Mode laufen lassen - später, wenn man meint, etwas Finales gefunden zu haben mit "Renderer uses fullscreen" um die 15 Minuten laufen lassen) z.B. ist da neben anspruchsvolleren Anwendungen wie z.B. den GPU-Test Jane Nash aus 3D Mark Vantage, Unigine Heaven mit allem auf Maximum oder Crysis & Co, mit extremeren Settings (man kann natürlich auch die Benchmark-Tools mit mehreren Loops verwenden) mehr zu empfehlen.

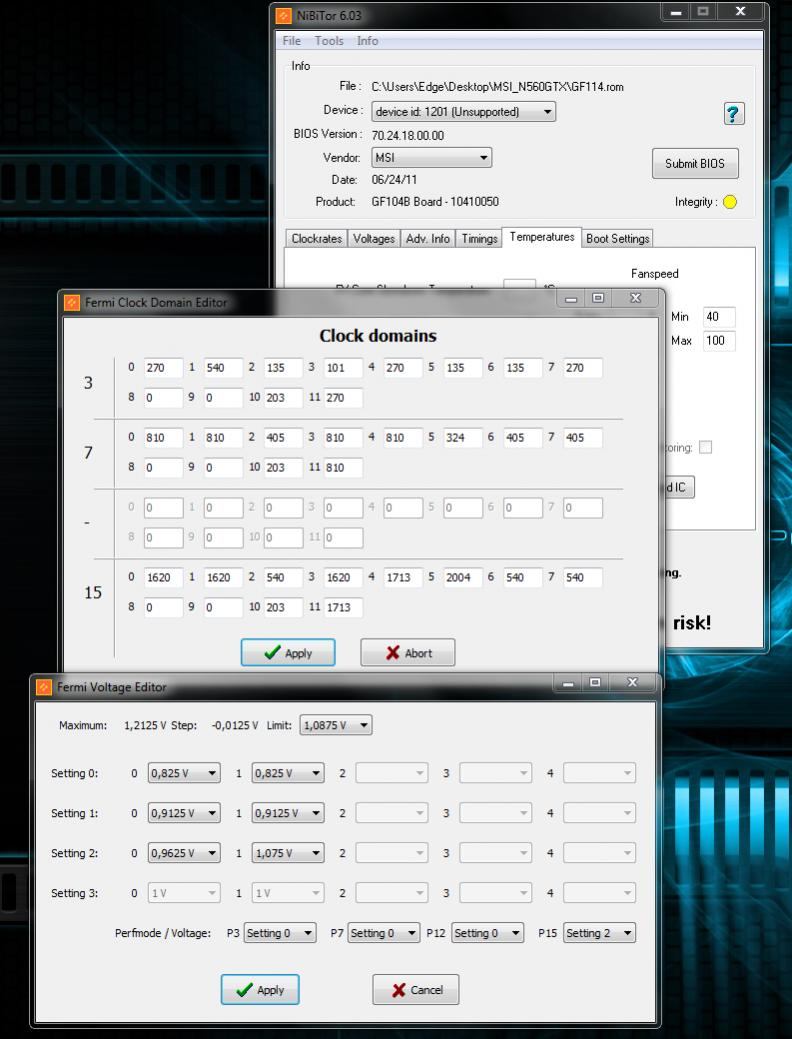

Ich erstelle dir mal zwei Versionen, einmal mit je 0,825V und einmal mit je 0,850V.

P.S.: Falls die 40% Minimum-Fanspeed dir im Idle etwas zu laut sein sollten, daran kann man auch noch drehen (allerdings flacht die Lüfterkennlinie dann etwas ab -> ein wenig höhere Last-Temps,
aber an für sich hat man da ja noch Spielraum).

Teste die Karte am Besten nochmal unter Last ausführlich auf Stabilität, ob 0,912V unter Last (P0) auch generell genug ist, abseits von Furmark.

MfG
Edge



[freezer2000]

Cool, Danke.


Ja, der fan speed im idle ist doch n bissl laut 15-30% sollten ja locker reichen?

Die Karte hat grad 33C im idle.



[Tenchi Muyo]

Thx Edge!

Ich muss auf jedem Fall mal prüfen wie weit ich noch runtergehen kann mit der Spannung.

Der Verbrauch erscheint mir irgendwie zu hoch!?
Liege immer so bei 200-220 Watt.

In der PCGH war ein Artikel über Undervolting,
da wurde eine 560ti von 159 Watt (@Stock 1,025V) auf 138 Watt (0,95V),
(im Crysis I Benchmark) gesenkt.

Ich bin da locker bei 195W !?

Edit: Furmark 1.6 Xtreme Settings = 235 Watt



[Edgecrusher86]

Ob die effektive ausgelesene Lüfter-Minimaldrehzahl bei der Karte bei 15% geringer als bei z.B. 20% ist, kann ich nicht sagen, testen könnte man es aber (sollte das nicht der Fall sein, ändert sich halt nur die %-Anzeige, aber nicht die Drehzahl gegenüber z.B. 20%).

Bei 30% sollte sie aber schon um einiges leiser sein, erst recht bei 20%.

Soll die Kennlinie nicht abflachen, so kann man die Maximaldrehzahl umdenselben Wert senken, wie die Minimaldrehzahl oder alternativ diese halt per Afterburner anpassen.

Wobei wohl auch 20 - 100% kein Problem sein sollte. Ich habe mal insgesamt vier Versionen angehangen mit je 0,825V Minimum (was stabil laufen dürfte).
Die Kennlinie wurde zum Teil auch Richtung original angepasst.

P0 habe ich erst einmal nicht angetastet, kann das dann aber noch nachreichen, sofern die generelle Stabilität gegeben wäre.


@ Tenchi Muyo: Also zumindest bei den 580ern oder 570ern wirkt sich der doppelte VRAM
(wobei die VIDs der Karten nicht bekannt waren) im Lastverbrauch (gesamte Testsysteme) insofern aus, dass der Verbrauch um ~ 20W höher war.

Hat PCGH evtl. eine 1GB-Karte getestet?

Nun ja, zumindest gibt es ja gewisse Verbrauchsschwankungen zwischen GPUs dergleichen Serie und das Testsystem inkl. NT sollte da wohl auch miteinbezogen werden (letzeres zumindest bei Gesamtsystem-Messungen ).
Was auch nicht vergessen werden darf: die Temperatur, da die Karten sehr gut mit diesen skalieren bezüglich Verbrauch (siehe z.B. hier -> http://ht4u.net/reviews/2009/leistungsaufnahme_graka/index9.php). Im verlinkten Beispiel lag der Verbrauch der GTX 280 bei 85°C in Furmark 1.6 um etwa 23W höher als bei 60°C!

Jedenfalls könnten diese Faktoren den Unterschied ausmachen, selbst wenn jeweils nur die Karten selber gemessen wurden.


MfG
Edge



[Tenchi Muyo]

Wenn ich nvflash.exe -b org.rom eingebe, findet er keinen NV-Adapter ?

Wollte eigentlich erstmal ein Backup auf den Stick ziehen,
oder kommt das Programm wegen dem Intel HD3000 (Z68) durcheinander,
im Bios ist der aber eigentlich deaktiviert.



[Edgecrusher86]

Hm, also hier kann ich das BIOS der 580er 3GB (70.10.20.00.84er BIOS vom 19.5.) mit 5.95 (Win) korrekt auslesen (IGP ist auch deaktiviert, gut - bei dem Board geht eh nichts anderes ).

Hast du es mit 5.100 im DOS probiert?
Zumindest damit sollte die Ti erkannt werden, denn afaik lässt diese sich ja gar nicht mit 5.95 (Win) flashen.

Oder nehm einfach das von GPU-Z umgeschrieben als .rom, hab es mal hochgeladen.

MfG
Edge



[freezer2000]

Sooo,


Grade erfolgreich eine der ROMs (FAN 20-80%)geflasht.

Auf jeden fall schon mal viel leiser im Idle


Teste jetzt mit 0.887V @ default settings.

Karte ist grade bei 70C und Fan @ 4000RPM/74%



Achja, habe ne stunde gebastelt um DOS boot vom USB stick @ Asus P8H67-V hinzubekommen...
Kann ich mal nen howto posten, falls das wen interessiert.



Auf jeden Fall Danke nochmals, werde jetzt ausfuehrlich testen.

---------- Beitrag hinzugefügt um 01:37 ---------- Vorheriger Beitrag war um 00:53 ----------

Okay,

GPU Tool lief jetz 20min auf fullscreen @ 0.9V

0,887V gab noch fehler.

Kannst du nen BIOS machen mit 0.9V default P0?

Die Temp ging nicht ueber 64C, kann man die drehzahl noch n bisschen runterschrauben? 80C sollte auf dauer ja nicht so schnell schaden?



[Tenchi Muyo]

Moin Edge!

Ich flashe nur unter DOS, so wie ich die GTX480Amp geflashed habe.
Werde mal heute abend schauen, wird vielleicht auch am Msi Board liegen..
vielleicht muss ich noch was anderes deaktivieren.

Bei anderen Parametern wie -save stand da was von I/O Error.

Werde das nochmal in Ruhe prüfen, nur nichts überstürzen da passieren meist die dümmsten Fehler (Karte kaputt)

PCGH hat "nur" 1GB Karten getestet, ich Blick da nicht durch oder haben sie nur die Graka gemessen?
Das Testsystem war ja auch auf 4 Ghz übertaktet.
Danke für den interessanten Link!


@freezer2000

0,90V @default - das hört sich ja super an! Hast Du mal eine Verbrauchsmessung vorgenommen?

Edit: hab den Fehler gefunden warum ich nicht flashen konnte NVflash (alter Version!)war aus 05/2010 und nicht 10/2010



[freezer2000]

@Tenchi,

Noch nicht, hab mir grad bei Reichelt nen Leistungsmessgeraet bestellt

Werd mal die Tage messen...



[Tenchi Muyo]

Cool!



[freezer2000]

So grad mal kurz @ 0,9V und FurMark Xtreme Burn in @ 100% GPU Last,

nebenbei noch Prime95 mit threads blend test.

Leistungsmesser zeigt ~ 241W an!

In 3D Mark Vantage begnuegt er sich bei den ersten zwei Tests (Nash, Galactic) mit 150-180W!
