[Sammelthread] NVIDIA GeForce GTX 690 + FAQ (Dual GK104) - bei Fragen erste Seite lesen

NVIDIA GeForce GTX 690 + FAQ (Dual GK104) -Sammelthread


Impressionen der Karte:








Technische Daten der GeForce GTX 690


  • Chip = Dual GK104
  • Fertigung = 28 nm (TSMC)
  • Transistoren = 2x 3,54 Milliarden
  • Die-Größe = 2x 294 mm²
  • Chiptakt = 915 MHz + Boost (1019 MHz)
  • Shadertakt = Chiptakt (915 MHz + Boost (1019 MHz))
  • Speichertakt = 1502 MHz
  • Speichergröße = 2x 2048 MB
  • Speichertyp = GDDR5 (Samsung)
  • Speicherinterface = 2x 256 Bit
  • Speicherbandbreite = 192,2 GB/Sek.
  • Shader Model = 5.1
  • DirectX = 11.1
  • Shader-Einheiten = 2x 1536 (1D)
  • Texture Mapping Units (TMUs) = 2x 128
  • Raster Operations (ROPs) = 2x 32
  • Rechenleistung Single Precision (SP) (MADD) = 2x 2,811 GFLOPs
  • Pixelfüllrate = 2x 29,280 MPix/s
  • Texelfüllrate = 2x 117,120 MTex/s
  • Leistungsaufnahme 3D (TDP) = 300 Watt
  • Leistungsaufnahme 2D = 15 Watt
  • Versorgung über zwei 8-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 3 x DVI (Dual-Link), 1 x mini-DisplayPort 1.2
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu vier Monitore gleichzeitig ansteuern, im 3D Modus maximal drei.
  • Hinweis: Je nach Taktraten können Rechenleistung SP und DP, Pixelfüllrate und Texelfüllrate sowie Stromverbrauch abweichen
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel


Reviews zur Karte:
Einzelkartentests - Non-Referenz-Design:
  • deutsch:
  • - im Moment keine
  • englisch:
  • - im Moment keine
Multi-GPU-Tests - Quad SLI:
  • deutsch:
  • - im Moment keine
  • englisch:
  • - im Moment keine


Geizhals Links:


Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier

Aktuelle finale Treiber
Windows XP x86/x64, Windows Vista x86/x64 und Windows 7 x86/x64:
klick mich


Tools:
Grafikkarten Analyse Tool Gpu-Z hier

RivaTuner zum OC der Graka hier

AtiTool zum OC der Graka hier

MSI Afterburner hier

FurMark VGA Stress Test hier

EVGA Precision X 3.0.1 hier

NVIDIA Inspector hier


DX11 Benchmarks / Techdemos:


FAQ (Frequently Asked Questions):

Brauche ich nun unbedingt ein Mainboard mit PCI-E 3.0?

Laut dem Test von VR-Zone bringt der PCI-E 3.0 Slot bei einer Radeon 7970 keine Leistungssteigerung.
Auch die Messungen auf Hardwareluxx mit einer GTX 690 bestätigen dieses Ergebnis. Hardwareluxx - Seite 19: Sondertests: PCI-Express 3.0
Damit kann man die Messungen anderer Reviews der aktuellen Grafikkartengeneration, ob Single oder Dual GPU 1:1, an der Stelle übernehmen und muss für eine Grafikkarte nicht extra umrüsten. Tests zur Quad-SLI Performance sind aber noch nicht verfügbar.

Zumindest mit einer GeForce GTX 690 bringt PCI-E 3.0 im besten Fall in Benches einen absolut minimalen Vorteil, spürbar ist es keines Falls. Das womöglich dadurch gesparte Geld steckt man an der Stelle lieber in mehr CPU Power oder in bessere Kühlung um dann mit OC mehr Performance raus kitzeln zu können.




Wie laut ist die Karte?

"Die GeForce GTX 690 profitiert offenbar von der guten Effizienz der GPUs und auch beim Lüfter scheint NVIDIA einiges richtig gemacht zu haben. Mit 35,4 dB(A) liegen wir nur etwas über der GeForce GTX 680, sind aber bereits leiser als eine Radeon HD 7970. Auch der Vergleich zum SLI-System bestehend aus zwei GeForce GTX 680 kann sich sehen lassen.
...
Das Testfeld wird unter Last etwas durcheinandergewirbelt, aber grundsätzlich ändert sich an der hervorragenden Ausgangsposition der GeForce GTX 690 nichts. Sie bewegt sich auf Niveau der Single-GPU-Karten - ein Ergebnis, das wir so nicht erwartet hätten. Gerade der Vergleich zu den Multi-GPU-Systemen, bestehend aus GeForce GTX 680 und Radeon HD 7970 sowie zu den Vorgänger-Karten GeForce GTX 590 sowie Radeon HD 6990, fällt positiv aus."




Wie hoch sind die Temperaturen der Karte?

Die Temperaturen liegen im Idle Betrieb im sehr guten Bereich für eine Dual GPU Karte (~34°C) und bewegt sich unter Last mit ~77°C sogar unter der Single GK104 GTX 680 bzw. dem SLI Gespann aus zwei dieser Karten.




Wie hoch ist der Stromverbrauch?

Hinweis: Die Verbrauchsmessungen (Karte only) stammen von HT4U -> klick

Die GeForce GTX 690 hat Dual GPU typisch mit einem höheren Idle-Stromverbrauch von ~25 Watt zu kämpfen. Die Konkurenz in Form der Top Single GPU Karten aktuell am Markt "schlucken" da ca. 10W weniger. AMDs GPUs dank Zero Core Technologie im abgeschalteten Zustand sogar unter 5W. Unter Spielelast nimmt die Karte (HT4U-Testmuster) mit Referenztaktraten ~ 290 Watt auf - in Furmark sind es ~325 Watt. Bemerkenswert sind die Lastverbrauchswerte im Vergleich zu den Dual GPU Karten der vergangenen Generation. Diese sprengten teilweise sogar die 400W Marke, wohingegen man die GTX 690 schon mit Furmark quälen muss, damit die 300W fallen.

Hier die Messungen (gesamtes System) von Hardwareluxx:



Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen!


Passt die Karte in mein Gehäuse?

Das PCB der NVIDIA GeForce GTX 690 misst in der Länge 28 cm.


Wie gut läßt sich die Karte übertakten?

Wie auch die Single GK104 Karte GTX 680 lässt sich bei der Dual GK104 GTX 690 der Takt von Speicher und GPU/Shader nicht mehr direkt absolut einstellen. Man arbeitet stattdessen über einen "Offset" zur Basistaktrate. Oben drauf gewährt NVIDIA dem Nutzer noch einen Turbo-Mode, welcher dem OC Ergebnissen mal mehr, mal weniger im Weg steht.
Der Höhe der Turbotaktrate wird vollständig durch die Hardware geregelt. Es halten aber Messwerte wie Temperatur und anliegende Last in der Ermittlung der Höhe mit Einzug. So schankt die Taktrate der GPUs um ganz paar MHz während der Anwendung.
Im Hardwareluxx Test ließ sich für die GPU ein Offset von 106MHz und für den Speicher ein Offset von 104MHz erreichen. Bei optimalen Turbobedingungen erreichen die GPUs damit Taktraten von ~1176MHz.
Die Spannung gibt NVIDIA mit 1,175V als Maximum an. Diese Spannung liegt bei optimalen Turbobedingungen ebenso an den GPUs an. Ein weiteres steigern der Spannung ist hingegen kontraproduktiv, obwohl manche Tools Veränderungen an der vGPU Spannung zulassen. (auch nach oben hin)

Overclocking im Test


Die Performance:

Hier findet ihr eine kleine Auswahl von unseren Benchmarks um euch erstmal einen Überblick zu verschaffen, wo sich die Karte Leistungstechnisch einordnet. Alle weiteren Infos und Benchmarks findet ihr im Hardwareluxx Artikel zur GeForce GTX 690!

Synthetische Benchmarks




Game Benchmarks

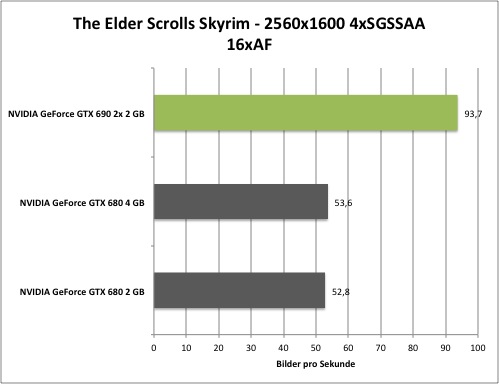

SSAA Benchmarks






Andere Kühllösungen

aktuell noch keine am Markt (05.05.2012)


Erhältliche WaKü-Blocks für die GeForce GTX 690:

Koolance: VID-NX690 (GeForce GTX 690)


Allgemeine Hinweise

Dies ist ein Sammelthread für die Geforce GTX 690. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (GTX 6x0 und Radeon HD 7xx0 uvm.) angemessen.

Um das Geflame, Gespame oder sonstige Unannehmlichkeiten zu minimieren wird gebeten, im Falle eines Verstoßes gegen die Forenregeln den „Beitrag-melden“ - Button (http://www.abload.de/img/beitragmeldenz3p9c.png) zu benutzen!
Solche oder nicht themenbezogene Beiträge werden dann entfernt. Ggfls. können mehrmalig auffällige User auch aus dem Thread ausgeschlossen werden.

Gruß
Die Moderation des Grafikkarten-Unterforums

Zuletzt bearbeitet:
Ich zitiere mal HwL..
Viele werden im BIOS aktueller Mainboards schon über den Eintrag "Fast Boot" oder "Ultra Fast Boot" gestolpert sein. Dahinter verbirgt sich ein neues Protokoll für den Zugriff auf das VGA-BIOS. UEFI GOP ermöglicht ein Booten ohne Legacy-Unterstützung und beschleunigt den Bootvorgang dementsprechend. Unterstützt wird dies derzeit allerdings von kaum einer Grafikkarte, da Mainboard und UEFI zusammenarbeiten müssen und es hier oft zu Kompatibilitätsproblemen kommt.

Ein Core Takt mit +150MHz und einen Mem Takt von +400 ist für 1,175V? doch super. Bei mir ist der Speicher zickig, ka warum. Habe jetzt wie gezeigt +200MHz Core und +260MHz mit 1,23V und LLC aus am laufen, 3DMark11/13 laufen super im Loop durch..

Edit: (GOP BIOS + PLX Update)



UltraFast Boot funzt jetzt endlich auch mit dieser Karte :)



Anhänge

  • 690plx.zip
    1 KB · Aufrufe: 233
Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wenn ich das jetzt richtig interpretiere, dient das nur dem schnelleren booten?!
GPU +160 und Mem +400 laufen seit Tagen Fehlerfrei bei Bf4, Spannung Stock.

Gesendet von meinem A210 mit der Hardwareluxx App

Zuletzt bearbeitet:
Bei mir funzt das mit der Spannungserhöhung net. Jemand ne Ahnung?!

Du meinst mit dem MSI Afterburner? In beide Profile unter Settings, das hier eintragen..

[Settings]
VDDC_Generic_Detection = 0
VDDC_NCP4206_Detection = 3:20h

Gleichzeitig habe ich mir eine Verknüpfung (Autostart) angelegt die so aussieht
"C:\Program Files (x86)\MSI Afterburner\MSIAfterburner.exe" /sg0 /wi3,20,de,00 /sg1 /wi3,20,de,00"
Damit verhindere ich die VDrops in den Games, musst mal darauf achten wenn du spielst. Das LLC kann die Karten sehr instabil machen.

Zuletzt bearbeitet:
Ich wollte kein extra Thread aufmachen und evtl. antwortet hier ja auch jemand ^^

Huhu, ich wollte meine Karte sauber machen und wollte fragen, ob ich 0,5mm oder 1mm Waermeleitpads benoetige?

Zuletzt bearbeitet:
Gibt es hier noch ein paar Leute, welche die Karten noch im Einsatz haben? Vielleicht in einem Youngtimer System. :fresse:
Laufen die Karten mit dem PLX auch auf modernen Plattformen (i300er+ Serie oder AM4 mit B450/X470 B550/X570)?

@Nulpe ich denke/vermute 0.5mm für Speicher und 1mm für die VRMs.

@Cyras ist schon paar Jahre her, aber weist du zufällig welche PLX Firmware vor dem Flash auf der Karte installiert war?

Gruß
BUG

Laufen werden die sicherlich noch, sofern es Treiber gibt. Aber warum würdest du eine 690 mit nur 2 GB einsetzen wollen? Für "Retro-Benchmarks" vielleicht, da würde ich dann aber auch eher auf Windows 7 setzen, ansonsten macht es einfach keinen Sinn. Selbst eine Karte wie die 780 Ti mit immerhin 3 GB ist heute noch maximal Einsteigerleistung, beim Gebrauchtkauf würde ich da schon eher eine 980 oder RX 4XX/5XX nehmen. Letztere gibt es zudem auch mit 8 GB. 2 GB sind heute echt zu knapp selbst wenn die Leistung noch stimmt. Ansonsten denke ich dass selbst eine GTX 1650S oder 1060 3 GB der 690 überlegen wäre, ähnliche Rohleistung aber viel bessere Effizienz, neuer (Treiber!), kompatibel und mehr VRAM.

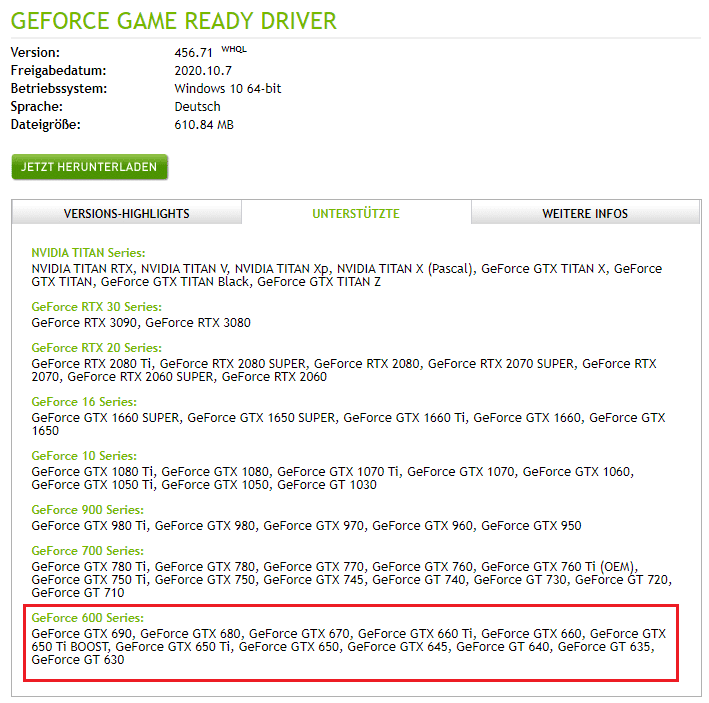

Für die Kepler Generation gibt es noch aktuelle nVidia Treiber (456.71) inkl. SLI Profile und auch für Windows 10 aber ich geb dir natürlich Recht, die 2GB sind nicht mehr zeitgemäß! Wäre dennoch interessant wie sich die Karte inzwischen noch so schlägt, ein CPU Limit (in FullHD) dürfe ja auf einer modernen Plattform auch nicht mehr vorliegen. Die Performance steht und fällt natürlich auch je nach Engine & Multi-GPU support (und der SLI support wird von nVidia verständlicherweise ja inzwischen auch zurückgefahren).


Gruß
BUG

Zuletzt bearbeitet:
Gibt es hier noch ein paar Leute, welche die Karten noch im Einsatz haben? Vielleicht in einem Youngtimer System. :fresse:
Laufen die Karten mit dem PLX auch auf modernen Plattformen (i300er+ Serie oder AM4 mit B450/X470 B550/X570)?

@Nulpe ich denke/vermute 0.5mm für Speicher und 1mm für die VRMs.

@Cyras ist schon paar Jahre her, aber weist du zufällig welche PLX Firmware vor dem Flash auf der Karte installiert war?

Gruß
BUG
Ja läuft noch :) Habe meinen alten Rechner mit 3570k + GTX 690 meinem Schwager vermacht und neu aufgesetzt. Für ihn als Gelegenheitsspieler langt es voll aus :)

Habe meine aktuellen GPUs (RTX2070, Vega56) aufgrund der Mining Preise alle verkauft und harre mit der GTX690 etwas aus und hoffe auf bessere Zeiten. :fresse:

Meine crasht aber gelegentlich im Haupt-System sobald SLI aktiv ist (B450), hatte die Karte in einer Workstation im PCIe 4x Slot ausprobiert da lief sie aber problemlos (mit SLI aktiv). Mit nur einer GPU (z.B. bei Spielen die kein SLI support haben) läuft die Karte aktuell auch im Hauptsystem stabil....🤔

Gruß
BUG

Ich konnte meine Stabilitätsprobleme auf meinem AMD System mit B450 beseitigen indem ich im Bios PCIe GEN1 aktiviere, mit 3.0 crasht mein System mit der GTX690 nach einiger Zeit sobald SLi aktiv ist. Auch habe ich die Karte (aufgrund der Länge) im zweiten PCIe Slot verbaut, möglicherweise ist das auch Teil des Problems. 🤷‍♂️



Gruß
BUG

Zuletzt bearbeitet:
