NVIDIA GeForce GTX 780 (GK110) Sammelthread + FAQ
Impressionen der Karte:
Technische Daten der GeForce GTX 780
- Chip = GK110-300-A1
- Fertigung = 28 nm (TSMC)
- Transistoren = 7,1 Milliarden
- Die-Größe = 561 mm²
- Shader-Einheiten = 2304 (1D) (12 SMX)
- Texture Mapping Units (TMUs) = 192
- Raster Operations (ROPs) = 48
- Pixelfüllrate = 41,4 GPixel/s (real 27,6 oder 34,5 GPixel/s)
- Texelfüllrate = 165,7 GTexel/s
- Chiptakt = 863 MHz Baseclock + Boost (902 MHz) + Estimated Boost
- Shadertakt = Chiptakt (863 MHz Baseclock + Boost (902 MHz)+ Estimated Boost)
- Speichertakt = 1502 MHz
- Speichergröße = 3072 MB
- Speichertyp = GDDR5 (Samsung)
- Speicherinterface = 384 Bit
- Speicherbandbreite = 288,4 GB/Sek.
- Shader Model = 5.0
- DirectX = 11.0
- Leistungsaufnahme 3D (TDP) = 250W (PCGH hat bei ihrem Sample 222W in BF: Bad Company 2 gemessen)
- Leistungsaufnahme 2D = 15 Watt
- Versorgung über jeweils einen 8-Pin & 6-Pin PCI-Express Anschluss
- Anschlussmöglichkeiten = 2 x DL-DVI (1 x DVI-D, 1 x DVI), 1 x HDMI 1.4a, 1 x DisplayPort 1.2
- Hinweis: Multi-Monitoring = Die Karte kann bis zu vier Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei.
- Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
- Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel
Introducing the GeForce GTX 780 | GeForce
NVIDIA GeForce GTX 780 Announcement Video
Geizhals Link:
GeForce GTX 780 | Deutschland - Hardwareluxx - Preisvergleich
Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia
Tools:
FAQ (Frequently Asked Questions)
Wie laut ist die Karte?
Die GeForce GTX 780 erzeugt sowohl im Idle, als auch unter Last eine für einem Referenzdesign niedrige Lautstärke und ist immer leiser als die GeForce GTX 680.
Für eine bessere Vorstellung ein Video der Karte unter Furmark. Das maximum des Lüfters liegt bei rund 56% und hält die Karte bei rund 83°C.
Wie hoch sind die Temperaturen der Karte?
Die Temperaturen der Karte entsprechen in etwa denen der GeForce GTX Titan -sowohl im Idle, als auch unter Last (dank des Temp-Targets von 80°C).
Wie hoch ist der Stromverbrauch?
Im Idle verbraucht die GeForce GTX 780 laut NVIDIA ca. 15 Watt, was auf einem Level mit der GeForce GTX 680 und GTX TITAN ist. Unter Spielelast nimmt die Karte um die 200-220 Watt (Messung von PCGH bei BF: Bad Company 2). Dies liegt also deutlich unter dem TDP, das wie auch das 100% Power-Target auf 250W spezifiziert ist.
Hier die Messungen (gesamtes System) von HardwareLUXX:
Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen!
Passt die Karte in mein Gehäuse?
Bei der GeForce GTX 780 misst wie die GTX Titan das PCB 26,67 cm, was vielen High-End Karten vergangener Generationen wie etwa der GeForce 400- oder 500-Serie entspricht.
Wie viele GPCs sind bei meiner Karte aktiviert?
Da die GTX 780 über 12 SMX verfügt gibt es zwei möglichkeiten, wie die Karte ausgeliefert wird. Entweder alle 5 GPCs sind aktiv (in jedem GPC ist mindestens ein aktiver SMX) und man erhällt die reele Pixelfüllrate von 34,5 GPixel/s. Allerdings kann die möglichkeit bestehen, dass bei einer Karte auch ein ganzes GPC deaktiviert wurde (ein GPC besitzt keine funktionierenden SMX) und die Karte somit 20% weniger Pixelfüllrate besitzt (27,6 GPixel/s). Wie sich das in der Praxis auswirkt ist noch nicht bekannt. Allerdings ist dieser Unterschied wohl nicht spür- und auch nur selten Messbar.
Eine genaue Feststellung, wie viele GPCs aktiv sind lässt sich nur durch das messen der Füllrate testen.
Fillrate Tester | 3DCenter.org
Die Performance:
Eine Performanceeinordnung findet ihr im Hardwareluxx-test zur GeForce GTX 780. Im Schnitt erreicht die GTX 780 zwischen 90 und 95% der absoluten Leistung der GTX Titan und ist somit zwischen 20 und 30% schneller als die GTX 680 und rund 15% schneller als die HD 7970 GHz Ed.
Einige Messwerte:
Eine genauere Einordnung über mehrere Benchmarks findet ihr hier:
Launch-Analyse: nVidia GeForce GTX 780
Overclocking:
Wie bei jeder Karte, die auf der Kepler-Architektur basiert, lässt sich der Takt von GPU/Shader und VRAM nicht mehr direkt absolut einstellen. Man arbeitet stattdessen über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt.
(Seit der GTX 680 nimmt die GPU immer nur noch 13MHz schritte an. Wenn man z.B. +50MHz Offset angibt, erhält man aber nur +39MHz mehr GPU-Takt, da in den +50MHz nur drei +13MHz Stufen drin sind. Die nächst höhere Stufe wären +52MHz.)
Die Höhe des GPU Boostes wird vollständig durch die Hardware geregelt. Es halten aber Messwerte wie Temperatur und anliegende Last in der Ermittlung der Höhe mit Einzug. So schwankt die Taktrate der GPUs ein paar MHz während der Anwendung. Hardwareluxx erreichte bei eingestellten 1,200V, Temperatur-Target von 90 °C und Power-Target von 106% eine maximale Taktrate von 1150/1625MHz. Das Overclocking wirkt sich wie folgt aus:
Performance:
Speicherbandbreite-Abhängigkeit
Geforce GTX 780 Taktskalierung im Test - 9 Games, 3 Auflösungen
Geforce GTX 780 Skin für EVGA Precision X (by me)
Custom BIOSe und flashen
Die GTX 780 lässt sich wie alle anderen Kepler-Karten ebenfalls mit andere BIOSe und eigenkreationen flashen. Das Vorgehen ist dabei das selbe wie schon bei der GTX 600er oder GTX 400/500er. Für mehr Informationen den passenden Thread aufsuchen:
GTX 700/600 - BIOS-Files
Geforce-Karten allgemein flashen unter Windows/DOS
Probleme mit ASUS/ASRock/Gigabyte Mainboards
Sporadisch sollen Probleme mit GTX 700-Karten bei der verwendung von ASUS/ASRock/Gigabyte Mainboards vorkommen. Falls man von solch einem Problem betroffen ist, kann dies helfen:
http://www.hardwareluxx.de/communit...x-780-oc-windforce-967164-3.html#post20864765
http://www.hardwareluxx.de/community/f300/asus-p8z68-deluxe-fehlercode-62-bei-770gtx-967392.html
http://www.hardwareluxx.de/community/f219/gigabyte-ga-x79-ud3-ud5-intel-x79-865610-27.html
https://forums.geforce.com/default/...-ti-wont-get-pc-past-motherboard-load-screen/
Custom-Karten
Anders als bei der GTX Titan erlaubt Nvidia bei der GTX 780 eigendesigns der Boardpartner. Da die GTX 780 über beinahe das selbe PCB wie die Titan verfügt, dürften alle verfügbaren Wasserkühler für die Titan auch auf die 780 passen.
Zurzeit sind schon auch schon einige neue Designs, wie das ACX-Design von EVGA verfügbar. Weitere Custom-Designs anderer Partner sind ebenfalls vorhanden, wie die sehr leise MSI GTX 780 Gaming und die extrem schnelle Inno iChill HerculeZ 2000. Dazu kommen schon bekannte Designs wie etwa von ASUS, Gainward und Palit (Direct CU II, Jetstream (Super Jetstream) und Phantom).
Da einige Besitzer des EVGA ACX-Designs sich über ein unrundes Laufverhalten des Lüfters im Idle beschwert haben, hat EVGA ein neues erstellt:
http://www.hardwareluxx.de/community/f300/gtx-780-acx-bios-mit-neuer-luefterregelung-969007.html
Der Vorteil dieser Designs ist nicht nur die teilweise niedrigere Lautheit der Karte, auch die niedrigen Temperaturen unter Last sorgen dafür, dass solche Custom GTX 780-Karten meistens den vollen GPU-Boost nutzen. Bei einigen Karten bedeutet das Taktraten von knapp über 1.100MHz und somit deutlich mehr Performance als mit den von Nvidia als Durchschnitt angegebenen 902MHz.
Allgemeine Hinweise
Dies ist ein Sammelthread für die GeForce GTX 780. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (GTX 6x0 und Radeon HD 7xx0 uvm.) angemessen.
Dieser Thread wird in zukunft erweitert.
(Dank an Edgecrusher86 für den Titan-Sammelthread - da die 780 sehr ähnlich ist, habe ich einiges aus seinem Sammelthread zitiert.)
Zuletzt bearbeitet:

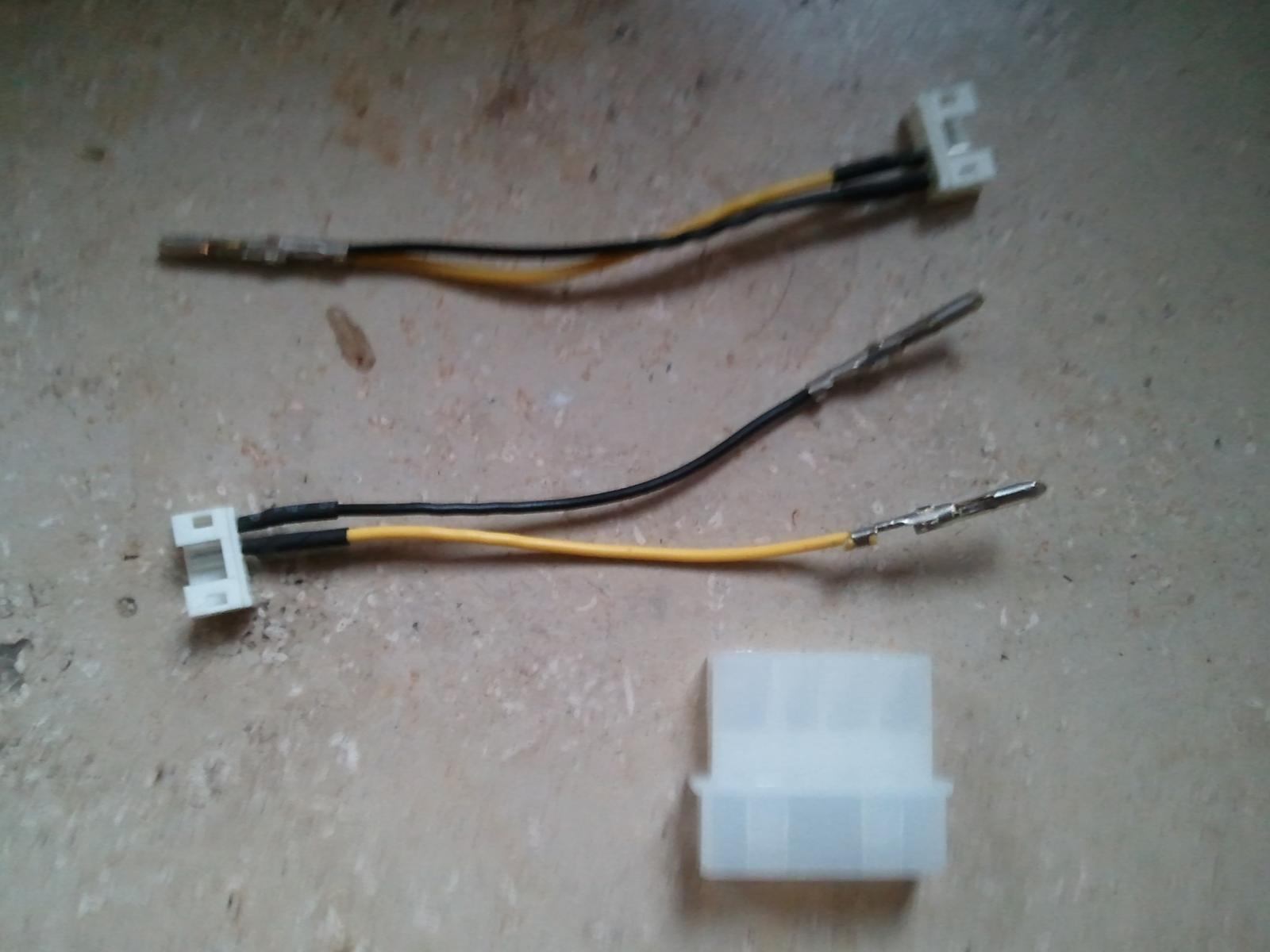

anschließend etwas thesafilm bis unten zur kontaktfläche.nun diese pins vorsichtig am mobo angeschlossen.jetzt kann ich mit speedfan die lüfter vom twin fest steuern u. bin nicht mehr auf nv`s "treibervorstellungen" von lüftersteuerung angewiesen.
Aber das ist dann wohl bei der schlechtesten asic, die ich von einer 780er/Titan gesehen habe, wohl zu erwarten. Meine beiden Karten haben 59.x und 60.1.
