[Sammelthread] NVIDIA GeForce GTX 780 (GK110) Sammelthread + FAQ - Bei Fragen erste Seite

NVIDIA GeForce GTX 780 (GK110) Sammelthread + FAQ

Impressionen der Karte:










Technische Daten der GeForce GTX 780
  • Chip = GK110-300-A1
  • Fertigung = 28 nm (TSMC)
  • Transistoren = 7,1 Milliarden
  • Die-Größe = 561 mm²
  • Shader-Einheiten = 2304 (1D) (12 SMX)
  • Texture Mapping Units (TMUs) = 192
  • Raster Operations (ROPs) = 48
  • Pixelfüllrate = 41,4 GPixel/s (real 27,6 oder 34,5 GPixel/s)
  • Texelfüllrate = 165,7 GTexel/s
  • Chiptakt = 863 MHz Baseclock + Boost (902 MHz) + Estimated Boost
  • Shadertakt = Chiptakt (863 MHz Baseclock + Boost (902 MHz)+ Estimated Boost)
  • Speichertakt = 1502 MHz
  • Speichergröße = 3072 MB
  • Speichertyp = GDDR5 (Samsung)
  • Speicherinterface = 384 Bit
  • Speicherbandbreite = 288,4 GB/Sek.
  • Shader Model = 5.0
  • DirectX = 11.0
  • Leistungsaufnahme 3D (TDP) = 250W (PCGH hat bei ihrem Sample 222W in BF: Bad Company 2 gemessen)
  • Leistungsaufnahme 2D = 15 Watt
  • Versorgung über jeweils einen 8-Pin & 6-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 2 x DL-DVI (1 x DVI-D, 1 x DVI), 1 x HDMI 1.4a, 1 x DisplayPort 1.2
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu vier Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei.
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel

Introducing the GeForce GTX 780 | GeForce
NVIDIA GeForce GTX 780 Announcement Video




Geizhals Link:
GeForce GTX 780 | Deutschland - Hardwareluxx - Preisvergleich


Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier

FAQ (Frequently Asked Questions)

Wie laut ist die Karte?


Die GeForce GTX 780 erzeugt sowohl im Idle, als auch unter Last eine für einem Referenzdesign niedrige Lautstärke und ist immer leiser als die GeForce GTX 680.


Für eine bessere Vorstellung ein Video der Karte unter Furmark. Das maximum des Lüfters liegt bei rund 56% und hält die Karte bei rund 83°C.

Wie hoch sind die Temperaturen der Karte?

Die Temperaturen der Karte entsprechen in etwa denen der GeForce GTX Titan -sowohl im Idle, als auch unter Last (dank des Temp-Targets von 80°C).



Wie hoch ist der Stromverbrauch?

Im Idle verbraucht die GeForce GTX 780 laut NVIDIA ca. 15 Watt, was auf einem Level mit der GeForce GTX 680 und GTX TITAN ist. Unter Spielelast nimmt die Karte um die 200-220 Watt (Messung von PCGH bei BF: Bad Company 2). Dies liegt also deutlich unter dem TDP, das wie auch das 100% Power-Target auf 250W spezifiziert ist.

Hier die Messungen (gesamtes System) von HardwareLUXX:

Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen!



Passt die Karte in mein Gehäuse?


Bei der GeForce GTX 780 misst wie die GTX Titan das PCB 26,67 cm, was vielen High-End Karten vergangener Generationen wie etwa der GeForce 400- oder 500-Serie entspricht.



Wie viele GPCs sind bei meiner Karte aktiviert?

Da die GTX 780 über 12 SMX verfügt gibt es zwei möglichkeiten, wie die Karte ausgeliefert wird. Entweder alle 5 GPCs sind aktiv (in jedem GPC ist mindestens ein aktiver SMX) und man erhällt die reele Pixelfüllrate von 34,5 GPixel/s. Allerdings kann die möglichkeit bestehen, dass bei einer Karte auch ein ganzes GPC deaktiviert wurde (ein GPC besitzt keine funktionierenden SMX) und die Karte somit 20% weniger Pixelfüllrate besitzt (27,6 GPixel/s). Wie sich das in der Praxis auswirkt ist noch nicht bekannt. Allerdings ist dieser Unterschied wohl nicht spür- und auch nur selten Messbar.

Eine genaue Feststellung, wie viele GPCs aktiv sind lässt sich nur durch das messen der Füllrate testen.
Fillrate Tester | 3DCenter.org


Die Performance:

Eine Performanceeinordnung findet ihr im Hardwareluxx-test zur GeForce GTX 780. Im Schnitt erreicht die GTX 780 zwischen 90 und 95% der absoluten Leistung der GTX Titan und ist somit zwischen 20 und 30% schneller als die GTX 680 und rund 15% schneller als die HD 7970 GHz Ed.

Einige Messwerte:







Eine genauere Einordnung über mehrere Benchmarks findet ihr hier:
Launch-Analyse: nVidia GeForce GTX 780



Overclocking:

Wie bei jeder Karte, die auf der Kepler-Architektur basiert, lässt sich der Takt von GPU/Shader und VRAM nicht mehr direkt absolut einstellen. Man arbeitet stattdessen über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt.

(Seit der GTX 680 nimmt die GPU immer nur noch 13MHz schritte an. Wenn man z.B. +50MHz Offset angibt, erhält man aber nur +39MHz mehr GPU-Takt, da in den +50MHz nur drei +13MHz Stufen drin sind. Die nächst höhere Stufe wären +52MHz.)

Die Höhe des GPU Boostes wird vollständig durch die Hardware geregelt. Es halten aber Messwerte wie Temperatur und anliegende Last in der Ermittlung der Höhe mit Einzug. So schwankt die Taktrate der GPUs ein paar MHz während der Anwendung. Hardwareluxx erreichte bei eingestellten 1,200V, Temperatur-Target von 90 °C und Power-Target von 106% eine maximale Taktrate von 1150/1625MHz. Das Overclocking wirkt sich wie folgt aus:
Performance:


HardwareLUXX - GTX 780 overclocking
Speicherbandbreite-Abhängigkeit

Geforce GTX 780 Taktskalierung im Test - 9 Games, 3 Auflösungen



Geforce GTX 780 Skin für EVGA Precision X (by me)




Custom BIOSe und flashen
Die GTX 780 lässt sich wie alle anderen Kepler-Karten ebenfalls mit andere BIOSe und eigenkreationen flashen. Das Vorgehen ist dabei das selbe wie schon bei der GTX 600er oder GTX 400/500er. Für mehr Informationen den passenden Thread aufsuchen:
GTX 700/600 - BIOS-Files
Geforce-Karten allgemein flashen unter Windows/DOS



Probleme mit ASUS/ASRock/Gigabyte Mainboards
Sporadisch sollen Probleme mit GTX 700-Karten bei der verwendung von ASUS/ASRock/Gigabyte Mainboards vorkommen. Falls man von solch einem Problem betroffen ist, kann dies helfen:
http://www.hardwareluxx.de/communit...x-780-oc-windforce-967164-3.html#post20864765
http://www.hardwareluxx.de/community/f300/asus-p8z68-deluxe-fehlercode-62-bei-770gtx-967392.html
http://www.hardwareluxx.de/community/f219/gigabyte-ga-x79-ud3-ud5-intel-x79-865610-27.html
https://forums.geforce.com/default/...-ti-wont-get-pc-past-motherboard-load-screen/


Custom-Karten
Anders als bei der GTX Titan erlaubt Nvidia bei der GTX 780 eigendesigns der Boardpartner. Da die GTX 780 über beinahe das selbe PCB wie die Titan verfügt, dürften alle verfügbaren Wasserkühler für die Titan auch auf die 780 passen.

Zurzeit sind schon auch schon einige neue Designs, wie das ACX-Design von EVGA verfügbar. Weitere Custom-Designs anderer Partner sind ebenfalls vorhanden, wie die sehr leise MSI GTX 780 Gaming und die extrem schnelle Inno iChill HerculeZ 2000. Dazu kommen schon bekannte Designs wie etwa von ASUS, Gainward und Palit (Direct CU II, Jetstream (Super Jetstream) und Phantom).

Da einige Besitzer des EVGA ACX-Designs sich über ein unrundes Laufverhalten des Lüfters im Idle beschwert haben, hat EVGA ein neues erstellt:
http://www.hardwareluxx.de/community/f300/gtx-780-acx-bios-mit-neuer-luefterregelung-969007.html

Der Vorteil dieser Designs ist nicht nur die teilweise niedrigere Lautheit der Karte, auch die niedrigen Temperaturen unter Last sorgen dafür, dass solche Custom GTX 780-Karten meistens den vollen GPU-Boost nutzen. Bei einigen Karten bedeutet das Taktraten von knapp über 1.100MHz und somit deutlich mehr Performance als mit den von Nvidia als Durchschnitt angegebenen 902MHz.




Allgemeine Hinweise

Dies ist ein Sammelthread für die GeForce GTX 780. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (GTX 6x0 und Radeon HD 7xx0 uvm.) angemessen.

Dieser Thread wird in zukunft erweitert.

(Dank an Edgecrusher86 für den Titan-Sammelthread - da die 780 sehr ähnlich ist, habe ich einiges aus seinem Sammelthread zitiert.)

Zuletzt bearbeitet:
1400 mit 1.162v? Das schafft meine nicht :(

War auch nur ein Beispiel. Meine rennt mit 1,162V auf 1124MHz - und ja, wirklich bombenstabil (stundenlang FC3 + Skyrim). In GPU-z kann ich aber auch rund 1250MHz laufen lassen, ohne absturz. Valley läuft auch mit über 1200MHz durch, was aber vollkommen unrealistisch ist und nicht die wirkliche stabilität wiederspiegelt.

Valley ist wie Prime, man kann halt nicht alles mit Games testen. Und unterschied ist nun auch nicht soooo groß. Zumindest nicht wenn man 3DFurz13 nimmt was ich wohl mache.
Valley ist alles, nur kein Vergleich zu prime. Ich bleibe dabei, wenn, dann Games wie FC3. Wenn nicht, den Firestrike Extreme - der taugt noch mit am meisten zum testen.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Jo Valley geht eh nicht fällt mir grad ein. Geht zu lange und dann kommt die Karte an ihr Temp-Limit.

Valley ist nur gut um CPU OC zu testen :bigok:

das ist quatsch, valley wurde so programmiert das die CPU nicht arbeiten muss
um CPU oc zu testen eignet sich immer noch BF3 mp mit low details, prime ist zwar nicht schlecht aber bei bf3 ist die Spannung ja nicht dauerhaft auf max
und für GPU nimmt man far cry 3 mit max details oder firestrike extreme mit 50-100 loops

Zuletzt bearbeitet:
@eagle: Valley ist nen Witz!!! Da ist der 11er 3dmark 1000mal aussagekräftiger - aber nichts geht über fc3..
Habe heute meine POV bekommen;) 78er ASIC - rennt jetzt seit 2h fc3 mit 4ssaa etc. @1200/3500 rockstable mit 1.187V;). Mal wieder nen Glücksgriff gelandet. bf3 @standard vcore natürlich..
Mal noch n bisschen ausloten. Achso, auf der POV sind die guten samsungs drauf :bigok:
Mal noch meine Zotac unter Augenschein nehmen - hab wieder was zu spielen bekommen heute

Zuletzt bearbeitet:
wenn deine Cpu mit oc schon mit niedrigsten Spannung stable läuft fahr die ein Stück runter und lass dann valley laufen. Net so vorschnell alles mit quatsch betiteln ;)
Bin selber nur zufällig auf das gestoßen. Heaven z.B. ist wieder eine andere Geschichte.

jaaaa weiß ich doch das Valley nicht wirklich der bringer ist, aber es sind auch keine 100Mhz dazwischen. Hab doch mal Vergleich gemacht bei den 780er Refs. 50Mhz rum bei Valley und 20Mhz rum bei 3dmark13/Heaven und Co. im vergleich zu Games

Hab nicht gesagt es sei quatsch - geht mir aber ums ausloten der gpu - und da kannst du valley leider vergessen ebenso wie heaven
3dmark13 - fc3 - 50mhz und mehr;) .. der extrem ca. 40mhz zu fc3;).
der 11er 3dmark - nur ca. 20-30mhz

Zuletzt bearbeitet:
Sorry Valley ok ... das sieht man schon am Boost verhalten, dass das die Last nicht mal halten kann.

Aber Heaven @ Ultra+Extreme ist nicht ohne ... BF3 läuft mir mit den selben Einstellungen.

Das Problem bei der Lightning ist das PL ... das Skynet LN PL Mod Bios ist leider instabil.

Mit dem Rbby258 Tool bekomme ich Core Voltage locker auf 1.3V ... laufe aber ständig ins PL mit 109%. :wall:

Zuletzt bearbeitet:
Wenn man den Valley testet, kann man auch gleich GPU-Z nutzen und den Renderer laufen lassen und sagen: Hey, meine Karte rennt mit 1,162V und 1400 MHz (...)

allerdings, mit 1,3 Volt rennt mein Titan SLI 1500 im Valley ^^

Sodala ... wo ein Wille ist da ist auch ein Weg ... @1398 durch Unigine Heaven mit ~1.26 Core Voltage unter Last.



Der Kühler der Lightning hat damit allerdings schwer zu kämpfen kann die Temperatur selbst auf 80% gerade mal so unter 80 Grad halten.

Frage mich allerdings warum im Thread bisher niemand vom Rbby Tool berichtet hat. ;)

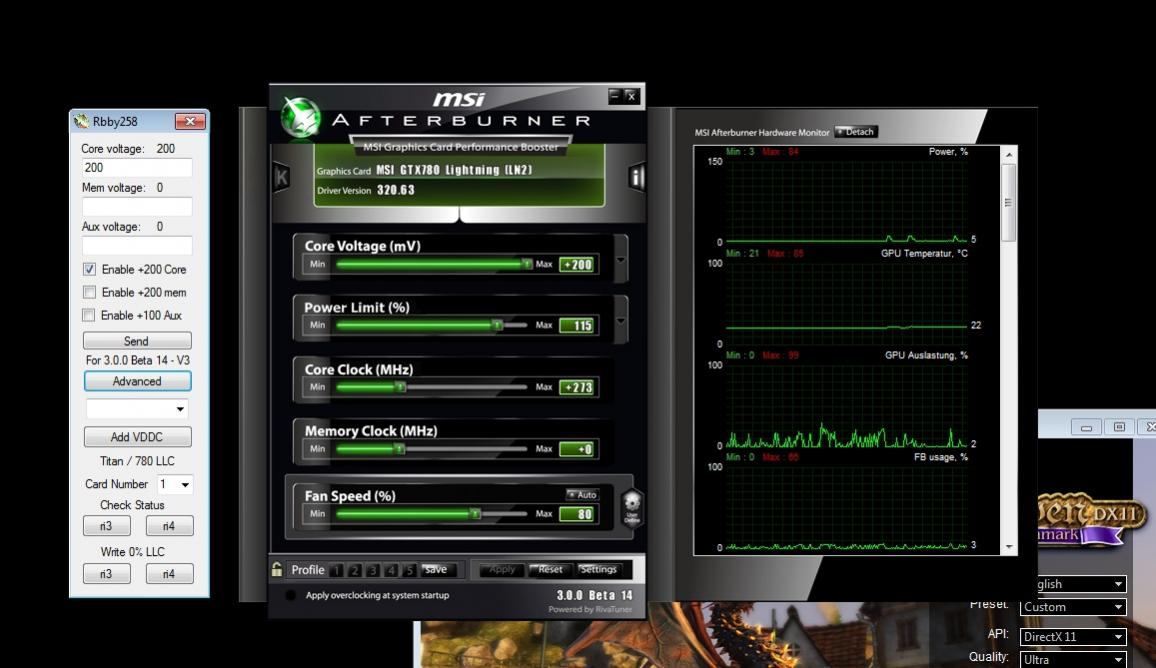

Rbby Tool.jpg

Zuletzt bearbeitet:
^^ komsich, schau mal hier :


Sieht man mal wie wenig es eigentlich bringt von 1.21 auf 1.35v
Oder da ist was schiefgelaufen.

1267@1.21v


1319@1.35v

Hammer Iron! Wirst du deine, wenn die Blöcke draußen sind, unter Wasser setzen oder weiterhin mit Luft betreiben?

slidchen wie weit kamst du im FS Extreme mit 1.21 und 1.35 ? Brauch mal vergleich ob des so sein kann. Weiß es nimmer was bei meinen anderen Karten war

Achso, alles klar :)

@Adler: Mit 1.21v ist 1359 das absolute Limit im FSX. Mit 1.35 sinds 1450. Hält aber keinen Loop aus.

Es erhöht die Core Voltage z.B weit über die Limits ohne Registry Fummelein ... es läuft aber nur mit der Beta 14 vom AB.

Es ist ein Droop auf der Core Voltage ... wenn man also z.B. +200 mV drauf gibt liegt unter Last weniger an.

Den Core Voltage Droop kann man mit dem Tool anscheinend beeinflussen ... habe ich mich aber selbst auch noch nicht dran getraut.

Hier gibts den Thread von dem Kerl, der das ausgetüftelt hat

Unlock Afterburner limits on lots of cards! Titan to gtx460 with LLC

Ein wenig was geht ja immer noch. :teufel:


Zuletzt bearbeitet:
Achso, alles klar :)

@Adler: Mit 1.21v ist 1359 das absolute Limit im FSX. Mit 1.35 sinds 1450. Hält aber keinen Loop aus.

Dann hast aber eine sehr gute. Hast aber auch mit Wakü getestet oder ?


75er ASIC 1358@1.35


76er ASIC 1319@1.35


Lote allerdings nur in 25er Schritten aus.


EDIT: :haha: wollen die mich verarschen ...die dritte hat 77 ASIC :fresse:

Zuletzt bearbeitet:
Klar mit Wasser. Der Acx Kühler ist mit der 89er Asic hoffungslos überfordert.
Aber die beiden Werte sind nicht game stable. Erst bei 1333 war FC3 durchgehend möglich.

Zuletzt bearbeitet:
ui die skalieren aber auch lustig. Untenrum bei 1.21v alle ungefähr gleichen Takt, aber nach oben geht dann doch was :

Nummer 3 :


dann hat die 4te nun 74 oder 78 ASIC :haha:
Die unterschiedlichen Temps sind krass.

Nur so als Vergleich Eagle. Wo du bei dem Takt 82C hast hab ich unter Luft schon 91 :fresse:

Bitte was ?

ui letzte ne 81er Asic. Nun aber mal bisschen an frische Luft muss. Benchpause.
