NVIDIA GeForce GTX 780 (GK110) Sammelthread + FAQ

Impressionen der Karte:










Technische Daten der GeForce GTX 780
  • Chip = GK110-300-A1
  • Fertigung = 28 nm (TSMC)
  • Transistoren = 7,1 Milliarden
  • Die-Größe = 561 mm²
  • Shader-Einheiten = 2304 (1D) (12 SMX)
  • Texture Mapping Units (TMUs) = 192
  • Raster Operations (ROPs) = 48
  • Pixelfüllrate = 41,4 GPixel/s (real 27,6 oder 34,5 GPixel/s)
  • Texelfüllrate = 165,7 GTexel/s
  • Chiptakt = 863 MHz Baseclock + Boost (902 MHz) + Estimated Boost
  • Shadertakt = Chiptakt (863 MHz Baseclock + Boost (902 MHz)+ Estimated Boost)
  • Speichertakt = 1502 MHz
  • Speichergröße = 3072 MB
  • Speichertyp = GDDR5 (Samsung)
  • Speicherinterface = 384 Bit
  • Speicherbandbreite = 288,4 GB/Sek.
  • Shader Model = 5.0
  • DirectX = 11.0
  • Leistungsaufnahme 3D (TDP) = 250W (PCGH hat bei ihrem Sample 222W in BF: Bad Company 2 gemessen)
  • Leistungsaufnahme 2D = 15 Watt
  • Versorgung über jeweils einen 8-Pin & 6-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 2 x DL-DVI (1 x DVI-D, 1 x DVI), 1 x HDMI 1.4a, 1 x DisplayPort 1.2
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu vier Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei.
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel

Introducing the GeForce GTX 780 | GeForce
NVIDIA GeForce GTX 780 Announcement Video




Geizhals Link:
GeForce GTX 780 | Deutschland - Hardwareluxx - Preisvergleich


Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier

FAQ (Frequently Asked Questions)

Wie laut ist die Karte?


Die GeForce GTX 780 erzeugt sowohl im Idle, als auch unter Last eine für einem Referenzdesign niedrige Lautstärke und ist immer leiser als die GeForce GTX 680.


Für eine bessere Vorstellung ein Video der Karte unter Furmark. Das maximum des Lüfters liegt bei rund 56% und hält die Karte bei rund 83°C.

Wie hoch sind die Temperaturen der Karte?

Die Temperaturen der Karte entsprechen in etwa denen der GeForce GTX Titan -sowohl im Idle, als auch unter Last (dank des Temp-Targets von 80°C).



Wie hoch ist der Stromverbrauch?

Im Idle verbraucht die GeForce GTX 780 laut NVIDIA ca. 15 Watt, was auf einem Level mit der GeForce GTX 680 und GTX TITAN ist. Unter Spielelast nimmt die Karte um die 200-220 Watt (Messung von PCGH bei BF: Bad Company 2). Dies liegt also deutlich unter dem TDP, das wie auch das 100% Power-Target auf 250W spezifiziert ist.

Hier die Messungen (gesamtes System) von HardwareLUXX:

Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen!



Passt die Karte in mein Gehäuse?


Bei der GeForce GTX 780 misst wie die GTX Titan das PCB 26,67 cm, was vielen High-End Karten vergangener Generationen wie etwa der GeForce 400- oder 500-Serie entspricht.



Wie viele GPCs sind bei meiner Karte aktiviert?

Da die GTX 780 über 12 SMX verfügt gibt es zwei möglichkeiten, wie die Karte ausgeliefert wird. Entweder alle 5 GPCs sind aktiv (in jedem GPC ist mindestens ein aktiver SMX) und man erhällt die reele Pixelfüllrate von 34,5 GPixel/s. Allerdings kann die möglichkeit bestehen, dass bei einer Karte auch ein ganzes GPC deaktiviert wurde (ein GPC besitzt keine funktionierenden SMX) und die Karte somit 20% weniger Pixelfüllrate besitzt (27,6 GPixel/s). Wie sich das in der Praxis auswirkt ist noch nicht bekannt. Allerdings ist dieser Unterschied wohl nicht spür- und auch nur selten Messbar.

Eine genaue Feststellung, wie viele GPCs aktiv sind lässt sich nur durch das messen der Füllrate testen.
Fillrate Tester | 3DCenter.org


Die Performance:

Eine Performanceeinordnung findet ihr im Hardwareluxx-test zur GeForce GTX 780. Im Schnitt erreicht die GTX 780 zwischen 90 und 95% der absoluten Leistung der GTX Titan und ist somit zwischen 20 und 30% schneller als die GTX 680 und rund 15% schneller als die HD 7970 GHz Ed.

Einige Messwerte:







Eine genauere Einordnung über mehrere Benchmarks findet ihr hier:
Launch-Analyse: nVidia GeForce GTX 780



Overclocking:

Wie bei jeder Karte, die auf der Kepler-Architektur basiert, lässt sich der Takt von GPU/Shader und VRAM nicht mehr direkt absolut einstellen. Man arbeitet stattdessen über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt.

(Seit der GTX 680 nimmt die GPU immer nur noch 13MHz schritte an. Wenn man z.B. +50MHz Offset angibt, erhält man aber nur +39MHz mehr GPU-Takt, da in den +50MHz nur drei +13MHz Stufen drin sind. Die nächst höhere Stufe wären +52MHz.)

Die Höhe des GPU Boostes wird vollständig durch die Hardware geregelt. Es halten aber Messwerte wie Temperatur und anliegende Last in der Ermittlung der Höhe mit Einzug. So schwankt die Taktrate der GPUs ein paar MHz während der Anwendung. Hardwareluxx erreichte bei eingestellten 1,200V, Temperatur-Target von 90 °C und Power-Target von 106% eine maximale Taktrate von 1150/1625MHz. Das Overclocking wirkt sich wie folgt aus:
Performance:


HardwareLUXX - GTX 780 overclocking
Speicherbandbreite-Abhängigkeit

Geforce GTX 780 Taktskalierung im Test - 9 Games, 3 Auflösungen



Geforce GTX 780 Skin für EVGA Precision X (by me)




Custom BIOSe und flashen
Die GTX 780 lässt sich wie alle anderen Kepler-Karten ebenfalls mit andere BIOSe und eigenkreationen flashen. Das Vorgehen ist dabei das selbe wie schon bei der GTX 600er oder GTX 400/500er. Für mehr Informationen den passenden Thread aufsuchen:
GTX 700/600 - BIOS-Files
Geforce-Karten allgemein flashen unter Windows/DOS



Probleme mit ASUS/ASRock/Gigabyte Mainboards
Sporadisch sollen Probleme mit GTX 700-Karten bei der verwendung von ASUS/ASRock/Gigabyte Mainboards vorkommen. Falls man von solch einem Problem betroffen ist, kann dies helfen:
http://www.hardwareluxx.de/communit...x-780-oc-windforce-967164-3.html#post20864765
http://www.hardwareluxx.de/community/f300/asus-p8z68-deluxe-fehlercode-62-bei-770gtx-967392.html
http://www.hardwareluxx.de/community/f219/gigabyte-ga-x79-ud3-ud5-intel-x79-865610-27.html
https://forums.geforce.com/default/...-ti-wont-get-pc-past-motherboard-load-screen/


Custom-Karten
Anders als bei der GTX Titan erlaubt Nvidia bei der GTX 780 eigendesigns der Boardpartner. Da die GTX 780 über beinahe das selbe PCB wie die Titan verfügt, dürften alle verfügbaren Wasserkühler für die Titan auch auf die 780 passen.

Zurzeit sind schon auch schon einige neue Designs, wie das ACX-Design von EVGA verfügbar. Weitere Custom-Designs anderer Partner sind ebenfalls vorhanden, wie die sehr leise MSI GTX 780 Gaming und die extrem schnelle Inno iChill HerculeZ 2000. Dazu kommen schon bekannte Designs wie etwa von ASUS, Gainward und Palit (Direct CU II, Jetstream (Super Jetstream) und Phantom).

Da einige Besitzer des EVGA ACX-Designs sich über ein unrundes Laufverhalten des Lüfters im Idle beschwert haben, hat EVGA ein neues erstellt:
http://www.hardwareluxx.de/community/f300/gtx-780-acx-bios-mit-neuer-luefterregelung-969007.html

Der Vorteil dieser Designs ist nicht nur die teilweise niedrigere Lautheit der Karte, auch die niedrigen Temperaturen unter Last sorgen dafür, dass solche Custom GTX 780-Karten meistens den vollen GPU-Boost nutzen. Bei einigen Karten bedeutet das Taktraten von knapp über 1.100MHz und somit deutlich mehr Performance als mit den von Nvidia als Durchschnitt angegebenen 902MHz.




Allgemeine Hinweise

Dies ist ein Sammelthread für die GeForce GTX 780. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (GTX 6x0 und Radeon HD 7xx0 uvm.) angemessen.

Dieser Thread wird in zukunft erweitert.

(Dank an Edgecrusher86 für den Titan-Sammelthread - da die 780 sehr ähnlich ist, habe ich einiges aus seinem Sammelthread zitiert.)

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
FSX(ohne Demo) @1359MHz Lüfter@100%

mit Rbby-Mod 1300V ohne LLC-Mod - Voltage dropt unter Last


kann wer was über GeForce 327.23 Driver sagen ?

wenn sie default mit 941 kommt boostet sie auf 1125
ist vollkommen egal ob 30 ASIC oder 500
Hat BrennPolster ja schon drauf geantwortet...

980MHz base takt:

90% asic = 1170MHz
80% asic = 1137MHz
77% asic = 1127Mhz
65% asic = 1071MHz

Der Basistakt bei dieser Titan liegt aber bei 941MHz

65% = 1084 MHz
70% = 1097 MHz
75% = 1110 MHz
80% = 1124 MHz
85% = 1137 MHz
90% = 1150 MHz

gut sie boostet im schnitt auf 1100...
jup, im großen und ganzen schon:)

Zuletzt bearbeitet:
Immer noch der 3DMark11 - Entry Preset in der Demo (Unterwasser)

ok danke.

hmm ASIC zwischen 75 und 80 scheint am besten zu sein was OC angeht. Die mit 81 wo hab macht nur 1384Mhz und die mit 77 1411Mhz

Eagle, was machst du eigentlich beruflich, dass dir so viel Zeit und Kapital für Benchen und Selektieren zur Verfügung stehen? Ich mache scheinbar was falsch :fresse:

:haha: Zeit hab ich eigentlich nie. Hab noch 22 Tage Urlaub und 150 Überstunden dieses Jahr. Automobilindustrie und Rettungsdienst. Wobei man beim letzterem eher nix verdient :fresse:

kann wer was über GeForce 327.23 Driver sagen ?

http://www.hardwareluxx.de/communit...agen-erste-seite-960365-325.html#post21161812

über treibt es nicht jungs, meine palit gtx780 also die alte war mit 1.2v @ 1150 bzw 1200 unterwegs, eines tages ging sie nicht mehr an.

dann hatte sie bereits ein anderes Problem
so schnell geht eine GPU nicht kaputt, 1.2v ist nichts.
amds karten haben bereits eine stock Spannung von 1.251v.

und wenn der chip durch oc ein knaks abbekommt dann bekommst du noch ein Bild

btw, wie hoch ist diene TDP?
ich komm mit meiner palit bereits mit stock ins powerlimit

Zuletzt bearbeitet:
So bei mir Läuft auch wieder alles :d

Habe das Board getaucht und schon gibt es kein Problem mehr mit der Classified .

Dann wird wohl ne RMA fällig oder denkt ihr es war nur eine Inkompatibilität mit der Classified ?

Jetzt mach ich mich Heute und Morgen mal ans testen was die Classi so schafft ASIC 79% mit Samsung Speicher .

Zuletzt bearbeitet:
Glückwunsch!

Dann wird wohl ne RMA fällig oder denkt ihr es war nur eine Inkompatibilität mit der Classified ?

eher unwahrscheinlich, weil das BIOS direkt von NVIDIA kommt, EVGA verändert nur das Lüfter profil und das powerlimit.
Außerdem bist du ja nicht der einzige der eine Classified auf einem MSI Brett betreibt ;)

Bei deinem msi board wird entweder pcie slot defekt sein oder der usb chip hat ein Knacks weg.
USB sollte nämlich nicht an den primary gpu lanes rumnuckeln.

Zuletzt bearbeitet:
Der Lightning Kühler ist etwas schwächer als der von der Classified.

Die Karte hat durch das LN2 Bios keinen Boost dafür einen Droop auf core voltage ...der fällt in Valley gegenüber Heaven um ~20mV niedriger aus.

Valley @ 1450 MHz ... kein Speicher OC ... bitte nicht hauen. ;)


Hauen nicht, aber ein herzliches LUCKER musst du dir schon gefallen lassen :fresse2:

Ja, an der 1411er Karte von deinen 4 hätte ich wohl oder übel Interesse :d

So, endlich auch ne 780 am laufen :drool:

Bin von ner Asus 670 OC umgestiegen und der zuwachs ist echt beachtlich und das schon mit ganz normalem Takt.
Kommt dann bald unter Wasser und dann mal sehen was noch geht.

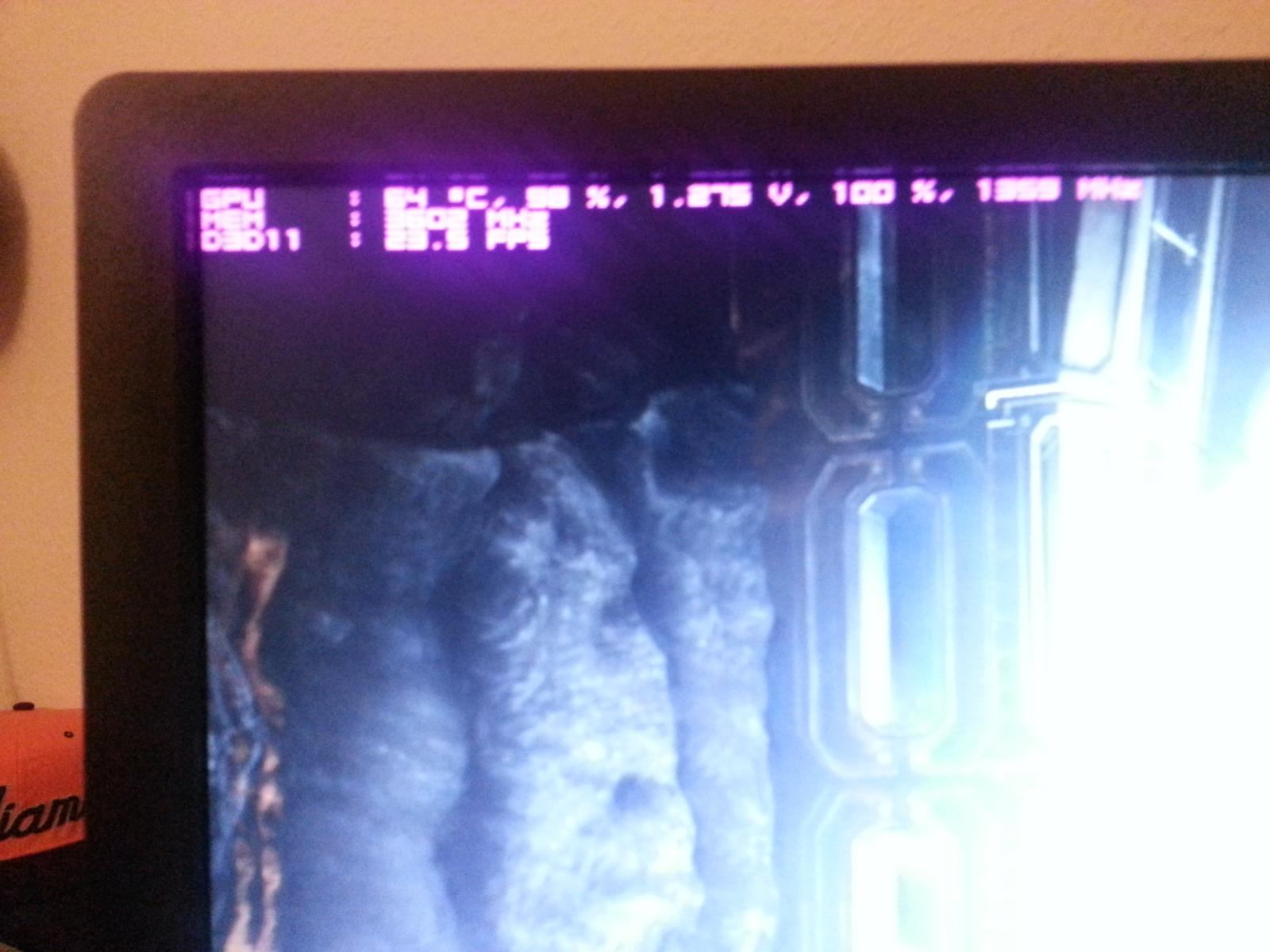

Schon Hammer in Metro LL nebenbei noch mit Fraps video aufnehmen und alles rennt noch wunderbar Flüssig :eek:

Der Lightning Kühler ist etwas schwächer als der von der Classified.

Die Karte hat durch das LN2 Bios keinen Boost dafür einen Droop auf core voltage ...der fällt in Valley gegenüber Heaven um ~20mV niedriger aus.

Valley @ 1450 MHz ... kein Speicher OC ... bitte nicht hauen. ;)


die Performance Steigerung ist aber ziemlich mies.
Ab 1150Mhz skaliert die 780 nicht mehr vernünftig

mit 1150Mhz und 1600MHz ram erreiche ich 71FPS
1200MHz und 1500Mhz ram 70fps :shot:

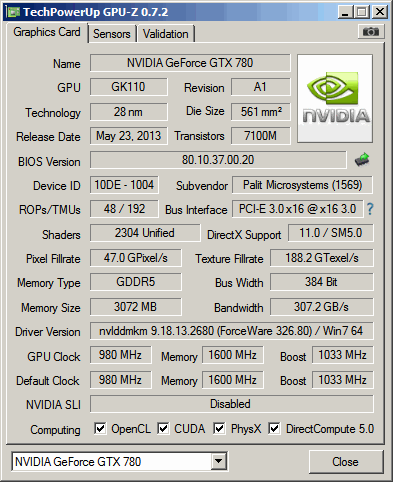

Habe mein BIOS so umgeändert das sie mit 1150 Boost und 1600MHz ram taktet
fühlt sich besser an


Anhänge

  • palittuning.gif
    22,4 KB · Aufrufe: 60
Zuletzt bearbeitet:
Und was sagen die min Frames?;)

mehr als er
Bei jeder scene werden kurz vorher große daten gelesen, und da kommt es drauf an wie schnell das Laufwerk ist
alternativ kann man auch 20min valley durchlaufen lassen und erst dann auf benchmark drücken.

Und die max FPS schwanken auch teilweise sehr hoch, avg fps ist bis jetzt das woran man sich Orientieren sollte

Zuletzt bearbeitet:
Das ist ein Run ohne Speicher OC mit einem 4670K @ 4.4 GHz und 4GB DDR3 1333 CL7.

Valley geht gut auf den Speicher ist zum Testen von VRAM IMHO besser geeignet als zum Testen von core voltage.

Mit Speicher OC liegen FPS knapp unter 80 und der Score im Bereich von ~3230.

richtig, aber der Speicher erwärmt sich unglaublich schnell bei mir, selbst *nur* +100Mhz erhöht sich die Temperatur bis zu 8°C mehr
und knap unter 100°C gibt es bereits historische Artefakte

Zuletzt bearbeitet:
Ich glaube die ELPIDAs brauchen etwas mehr Spannung und können diese aber auch besser ab.

So extremen Temperatur Unterschied konnte ich nicht feststellen mit VRAM OC.

Bei der Lightning limitiert >1400 MHz aber sowieso der Kühler ... die Kühlfläche ist einfach kleiner als bei der Classified.

Bin ja mit Core Voltage bisher nie über 1.3 unter Last. Was mit dem Teil unter Wakü geht wage ich mir gar nicht auszumalen.:drool:

Dann leg dir mal ne Wakü zu ;)
