NVIDIA GeForce GTX 780 (GK110) Sammelthread + FAQ

Impressionen der Karte:










Technische Daten der GeForce GTX 780
  • Chip = GK110-300-A1
  • Fertigung = 28 nm (TSMC)
  • Transistoren = 7,1 Milliarden
  • Die-Größe = 561 mm²
  • Shader-Einheiten = 2304 (1D) (12 SMX)
  • Texture Mapping Units (TMUs) = 192
  • Raster Operations (ROPs) = 48
  • Pixelfüllrate = 41,4 GPixel/s (real 27,6 oder 34,5 GPixel/s)
  • Texelfüllrate = 165,7 GTexel/s
  • Chiptakt = 863 MHz Baseclock + Boost (902 MHz) + Estimated Boost
  • Shadertakt = Chiptakt (863 MHz Baseclock + Boost (902 MHz)+ Estimated Boost)
  • Speichertakt = 1502 MHz
  • Speichergröße = 3072 MB
  • Speichertyp = GDDR5 (Samsung)
  • Speicherinterface = 384 Bit
  • Speicherbandbreite = 288,4 GB/Sek.
  • Shader Model = 5.0
  • DirectX = 11.0
  • Leistungsaufnahme 3D (TDP) = 250W (PCGH hat bei ihrem Sample 222W in BF: Bad Company 2 gemessen)
  • Leistungsaufnahme 2D = 15 Watt
  • Versorgung über jeweils einen 8-Pin & 6-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 2 x DL-DVI (1 x DVI-D, 1 x DVI), 1 x HDMI 1.4a, 1 x DisplayPort 1.2
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu vier Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei.
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel

Introducing the GeForce GTX 780 | GeForce
NVIDIA GeForce GTX 780 Announcement Video




Geizhals Link:
GeForce GTX 780 | Deutschland - Hardwareluxx - Preisvergleich


Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier

FAQ (Frequently Asked Questions)

Wie laut ist die Karte?


Die GeForce GTX 780 erzeugt sowohl im Idle, als auch unter Last eine für einem Referenzdesign niedrige Lautstärke und ist immer leiser als die GeForce GTX 680.


Für eine bessere Vorstellung ein Video der Karte unter Furmark. Das maximum des Lüfters liegt bei rund 56% und hält die Karte bei rund 83°C.

Wie hoch sind die Temperaturen der Karte?

Die Temperaturen der Karte entsprechen in etwa denen der GeForce GTX Titan -sowohl im Idle, als auch unter Last (dank des Temp-Targets von 80°C).



Wie hoch ist der Stromverbrauch?

Im Idle verbraucht die GeForce GTX 780 laut NVIDIA ca. 15 Watt, was auf einem Level mit der GeForce GTX 680 und GTX TITAN ist. Unter Spielelast nimmt die Karte um die 200-220 Watt (Messung von PCGH bei BF: Bad Company 2). Dies liegt also deutlich unter dem TDP, das wie auch das 100% Power-Target auf 250W spezifiziert ist.

Hier die Messungen (gesamtes System) von HardwareLUXX:

Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen!



Passt die Karte in mein Gehäuse?


Bei der GeForce GTX 780 misst wie die GTX Titan das PCB 26,67 cm, was vielen High-End Karten vergangener Generationen wie etwa der GeForce 400- oder 500-Serie entspricht.



Wie viele GPCs sind bei meiner Karte aktiviert?

Da die GTX 780 über 12 SMX verfügt gibt es zwei möglichkeiten, wie die Karte ausgeliefert wird. Entweder alle 5 GPCs sind aktiv (in jedem GPC ist mindestens ein aktiver SMX) und man erhällt die reele Pixelfüllrate von 34,5 GPixel/s. Allerdings kann die möglichkeit bestehen, dass bei einer Karte auch ein ganzes GPC deaktiviert wurde (ein GPC besitzt keine funktionierenden SMX) und die Karte somit 20% weniger Pixelfüllrate besitzt (27,6 GPixel/s). Wie sich das in der Praxis auswirkt ist noch nicht bekannt. Allerdings ist dieser Unterschied wohl nicht spür- und auch nur selten Messbar.

Eine genaue Feststellung, wie viele GPCs aktiv sind lässt sich nur durch das messen der Füllrate testen.
Fillrate Tester | 3DCenter.org


Die Performance:

Eine Performanceeinordnung findet ihr im Hardwareluxx-test zur GeForce GTX 780. Im Schnitt erreicht die GTX 780 zwischen 90 und 95% der absoluten Leistung der GTX Titan und ist somit zwischen 20 und 30% schneller als die GTX 680 und rund 15% schneller als die HD 7970 GHz Ed.

Einige Messwerte:







Eine genauere Einordnung über mehrere Benchmarks findet ihr hier:
Launch-Analyse: nVidia GeForce GTX 780



Overclocking:

Wie bei jeder Karte, die auf der Kepler-Architektur basiert, lässt sich der Takt von GPU/Shader und VRAM nicht mehr direkt absolut einstellen. Man arbeitet stattdessen über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt.

(Seit der GTX 680 nimmt die GPU immer nur noch 13MHz schritte an. Wenn man z.B. +50MHz Offset angibt, erhält man aber nur +39MHz mehr GPU-Takt, da in den +50MHz nur drei +13MHz Stufen drin sind. Die nächst höhere Stufe wären +52MHz.)

Die Höhe des GPU Boostes wird vollständig durch die Hardware geregelt. Es halten aber Messwerte wie Temperatur und anliegende Last in der Ermittlung der Höhe mit Einzug. So schwankt die Taktrate der GPUs ein paar MHz während der Anwendung. Hardwareluxx erreichte bei eingestellten 1,200V, Temperatur-Target von 90 °C und Power-Target von 106% eine maximale Taktrate von 1150/1625MHz. Das Overclocking wirkt sich wie folgt aus:
Performance:


HardwareLUXX - GTX 780 overclocking
Speicherbandbreite-Abhängigkeit

Geforce GTX 780 Taktskalierung im Test - 9 Games, 3 Auflösungen



Geforce GTX 780 Skin für EVGA Precision X (by me)




Custom BIOSe und flashen
Die GTX 780 lässt sich wie alle anderen Kepler-Karten ebenfalls mit andere BIOSe und eigenkreationen flashen. Das Vorgehen ist dabei das selbe wie schon bei der GTX 600er oder GTX 400/500er. Für mehr Informationen den passenden Thread aufsuchen:
GTX 700/600 - BIOS-Files
Geforce-Karten allgemein flashen unter Windows/DOS



Probleme mit ASUS/ASRock/Gigabyte Mainboards
Sporadisch sollen Probleme mit GTX 700-Karten bei der verwendung von ASUS/ASRock/Gigabyte Mainboards vorkommen. Falls man von solch einem Problem betroffen ist, kann dies helfen:
http://www.hardwareluxx.de/communit...x-780-oc-windforce-967164-3.html#post20864765
http://www.hardwareluxx.de/community/f300/asus-p8z68-deluxe-fehlercode-62-bei-770gtx-967392.html
http://www.hardwareluxx.de/community/f219/gigabyte-ga-x79-ud3-ud5-intel-x79-865610-27.html
https://forums.geforce.com/default/...-ti-wont-get-pc-past-motherboard-load-screen/


Custom-Karten
Anders als bei der GTX Titan erlaubt Nvidia bei der GTX 780 eigendesigns der Boardpartner. Da die GTX 780 über beinahe das selbe PCB wie die Titan verfügt, dürften alle verfügbaren Wasserkühler für die Titan auch auf die 780 passen.

Zurzeit sind schon auch schon einige neue Designs, wie das ACX-Design von EVGA verfügbar. Weitere Custom-Designs anderer Partner sind ebenfalls vorhanden, wie die sehr leise MSI GTX 780 Gaming und die extrem schnelle Inno iChill HerculeZ 2000. Dazu kommen schon bekannte Designs wie etwa von ASUS, Gainward und Palit (Direct CU II, Jetstream (Super Jetstream) und Phantom).

Da einige Besitzer des EVGA ACX-Designs sich über ein unrundes Laufverhalten des Lüfters im Idle beschwert haben, hat EVGA ein neues erstellt:
http://www.hardwareluxx.de/community/f300/gtx-780-acx-bios-mit-neuer-luefterregelung-969007.html

Der Vorteil dieser Designs ist nicht nur die teilweise niedrigere Lautheit der Karte, auch die niedrigen Temperaturen unter Last sorgen dafür, dass solche Custom GTX 780-Karten meistens den vollen GPU-Boost nutzen. Bei einigen Karten bedeutet das Taktraten von knapp über 1.100MHz und somit deutlich mehr Performance als mit den von Nvidia als Durchschnitt angegebenen 902MHz.




Allgemeine Hinweise

Dies ist ein Sammelthread für die GeForce GTX 780. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (GTX 6x0 und Radeon HD 7xx0 uvm.) angemessen.

Dieser Thread wird in zukunft erweitert.

(Dank an Edgecrusher86 für den Titan-Sammelthread - da die 780 sehr ähnlich ist, habe ich einiges aus seinem Sammelthread zitiert.)

Zuletzt bearbeitet:
Kann später paar Bilder uppen. Bei LM würde ich die Kondensatoren rund um die GPU isolieren, sicher ist sicher.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
@tecfreak

Für GPU würde ich die Gelid GC Extreme nehmen ... kein Risiko sich was zu versauen und die Temps damit sind sehr gut.

Ich hab auf beiden Titan LM drauf ohne Probleme.

Gruß JM

Gesendet von meinem GT-I9100 mit der Hardwareluxx App

Hast du die Kondensatoren extra mit konventioneller WLP zum Schutz eingeschmiert?
Hab es letztens beim Köpfen eines 4770k so gemacht. Denke da mach ich auch etwas von der MX-4 drauf. Sicher ist sicher.

Auf der einen Karte wird definitiv nichts laufen, da ist schon mehrere Monate drauf und auf der anderen ist seit letzte Woche drauf... da wird auch nichts laufen. Ist ja immer ne Frage dessen wie genügsam man damit umgeht und wie gewissenhaft verteilt wird. Wer ungeduldig ist macht natürlich immer mehr rauf, weil es halt mäßig zu verarbeiten ist... ein anderer genügt sich mit dem kleinsten klecks und macht solange rum bis alles bedeckt ist.

Gruß JM

Gesendet von meinem GT-I9100 mit der Hardwareluxx App

Ich fass das auch keines falls schlimm auf. Wem das zu riskant ist der soll es lassen und wer es macht kennt das Risiko. Ist halt nichts für den 08/15-grobmotorik-wlp-klatscher (bitte nicht angesprochen fühlen!)

Gruß JM

Gesendet von meinem GT-I9100 mit der Hardwareluxx App

Ich hab auch schon seit Jahren LM auf jeder CPU und GPU drauf.
Gerade bei luftgekühlten Systemen machen die "paar" Grad gern mal den Unterschied zur leiseren Lüfterstufe aus.

So,

Operation zu ende - Patient lebt :wink: (noch :fresse:)

Die Testbedingungen für vorher/nachher waren wie folgt:

- Gehäusewand offen
- Kaltstart
- Lüfter auf 80% festgenagelt

Dann Unigine Valley eine Runde vorheizen lassen und gleich danach ne weitere komplette Benchmark-Runde. Anschließend Screenshot gemacht.

Vorher:
- 70°C AVG
- 71°C Peak

Nachher:
- 63°C AVG
- 64°C Peak

Macht einen Unterschied von 7°C und damit 10% kühler.

Hat es sich gelohnt? -> JA!


EDIT:

Die Kondensatoren habe ich mit MX-2 eingeschmiert (MX-4 war alle) und zusätzlich neben dem DIE auch den Kühlkörper mit dem LM benetzt.

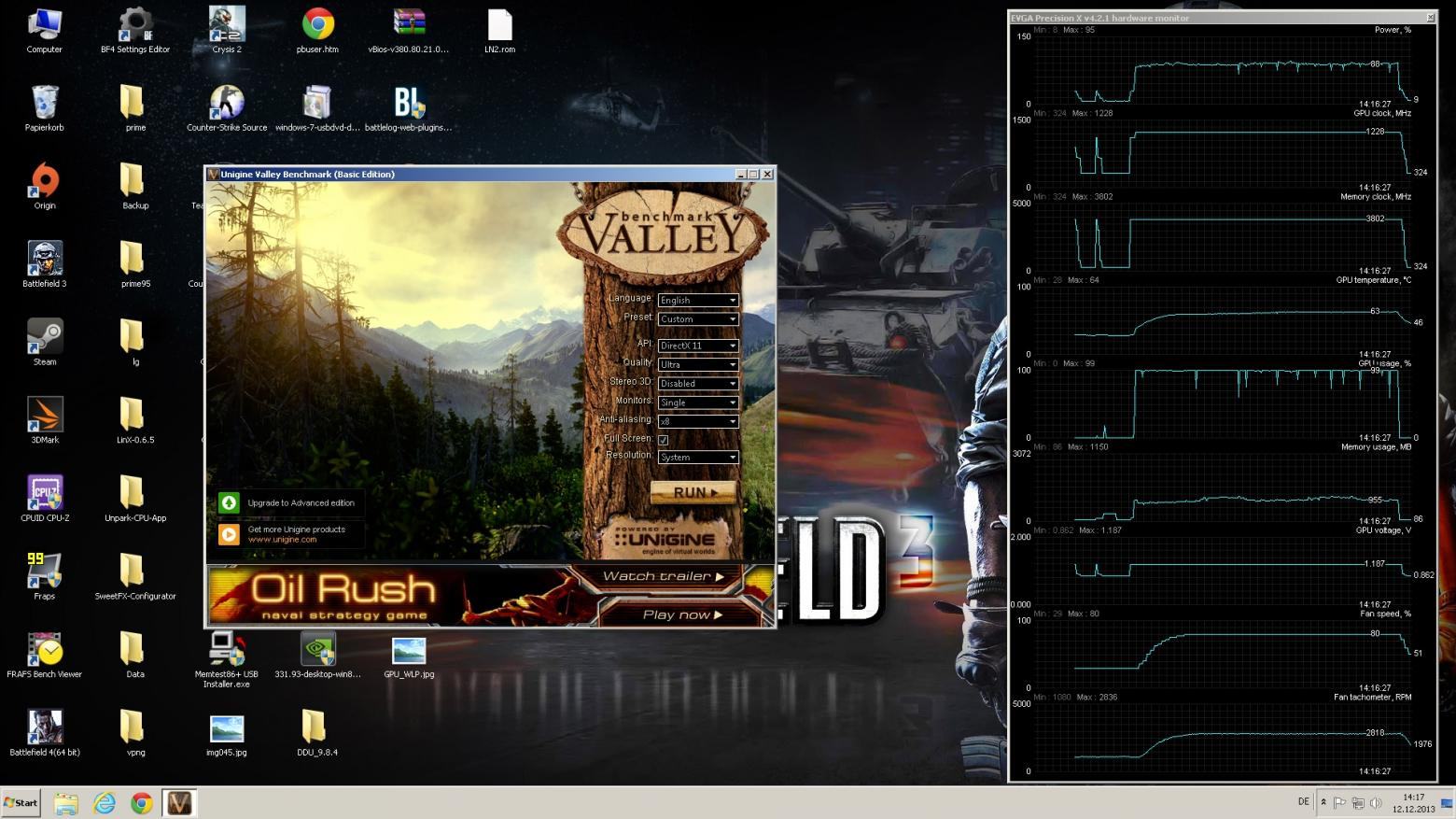

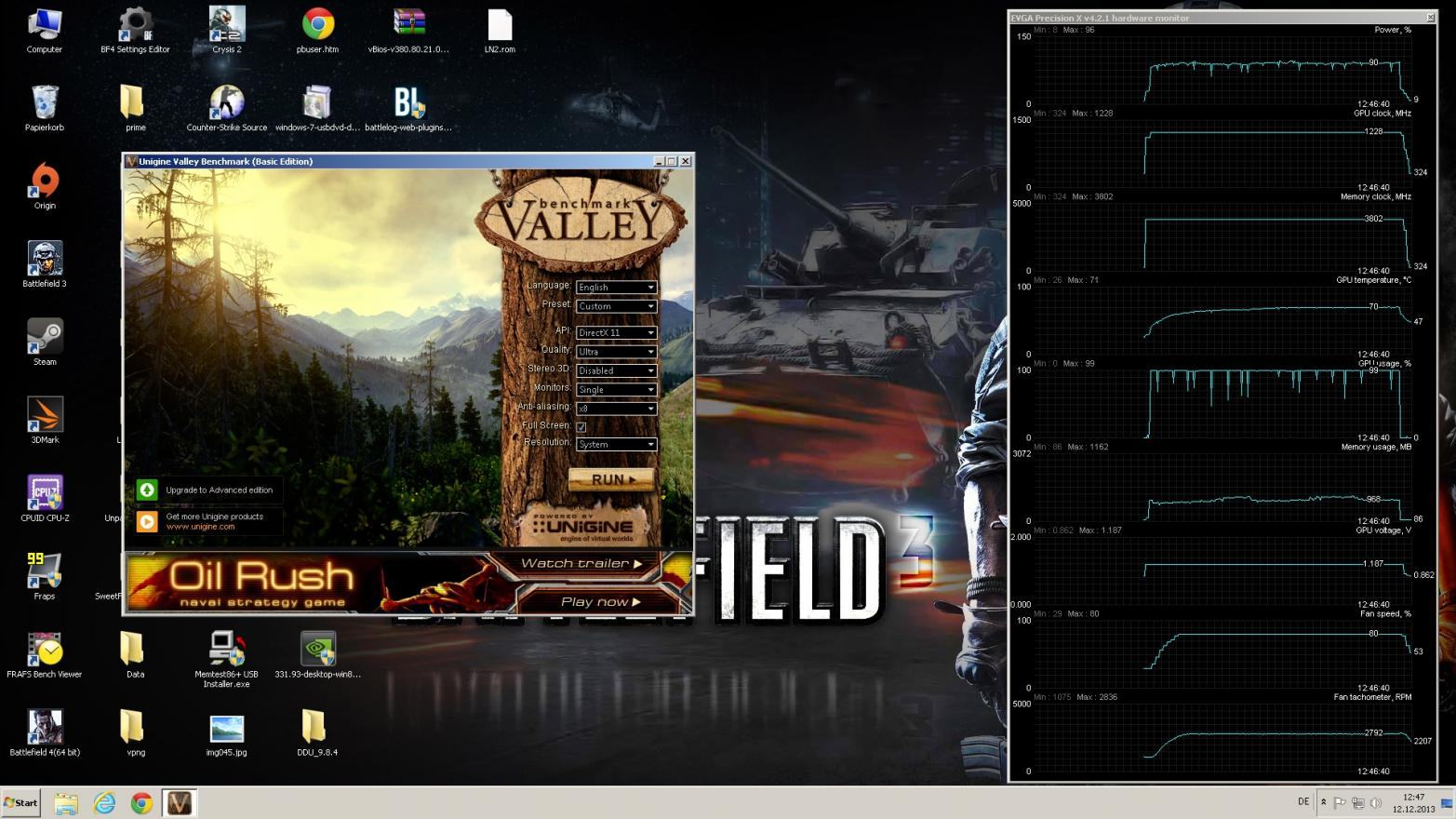

GPU_WLP.jpg GPU_LM.jpg

Zuletzt bearbeitet:
Was sagt die Lüftersteuerung im Automatikmodus?
Kann mir schwer vorstellen das 80% lautlos sind. :fresse:

vielen Dank für eure Rückmeldungen

dachte es wären einzelne Modelle betroffen...bezüglich der EVGA und ASX Kühler

Ist es denn ein Reklamationsgrund bei EVGA, Wie verhalten Sie sich?

EVGA ist immer sehr kulant und da hast du nie ein Problem, nur tauschen sie meines Wissens nach gleich die ganze Karte ... doof wenn man nen super Chip erwischt und dann ne OC Krücke retour bekommt :(

Zuletzt bearbeitet:
Was sagt die Lüftersteuerung im Automatikmodus?
Kann mir schwer vorstellen das 80% lautlos sind. :fresse:

Keine Ahnung wie es mit der Automatik ausschaut. Ich zocke immer so. Lüfterkurve ist so angelegt, dass ab 60°C der Lüfter auf 80% geht. Die Automatik habe ich nie benutzt und immer mit einer eigenen Lüfterkurve gearbeitet.
Jetzt kann ich evtl. sogar auf 70% runter um Temp. unter 70°C zu halten oder mehr Spannung und paar MHz drauf - muss ich mal austesten.

Hast aber recht - lautlos sind die 80% nicht. Stört mich beim Spielen aber nicht da ich davon nichts mitbekomme obwohl das Gehäuse direkt neben mir auf dem Schreibtisch steht.
Ich schau erstmal wie die Temps jetzt mit 1.21V aussehen.

- - - Updated - - -

VCore: 1.187 -> 1.212 V
GPU-Takt: 1228 -> 1267 MHz

TDP-Peak: 96 -> 102 %
Temp (avg): 63 -> 67 °C

EVGA ist immer sehr kulant und da hast du nie ein Problem, nur tauschen sie meines Wissens nach gleich die ganze Kart ... doof wenn man nen super Chip erwischt und dann ne OC Krücke retour bekommt :(

Da würde ich eher zwei Sleek Vortex drauf klemmen sonst wird wirklich komplett getauscht bei EVGA.

Mit Gelid GC Extreme habe ich schon bei GTX680 5 Grad raus geholt ... LM würde ich mir nie auf eine GPU schmieren.

Wenn alles reibungslos läuft geht das ganze schonmal in unter einer Woche über die Bühne(War ich damals sehr beeindruckt). Kommt halt drauf an wieviele RMAs anliegen etc

So, meine alte 780 geht jetzt weg - RMA - und bekomme dann wohl mit ziemlicher Sicherheit ne Karte mit B1 Chip :d

Krass ich hatte noch keine GTX780 gehabt wo defekt gegangen ist ich habe das Gefühl manche wollen das die Karten Kaputt gehen damit Sie neuere Karte bekommen nur um neue B1 Chip zu bekommen.

Testest du in der zeit schon mal die Ti wegen dem Speicher ?

Krass ich hatte noch keine GTX780 gehabt wo defekt gegangen ist ich habe das Gefühl manche wollen das die Karten Kaputt gehen damit Sie neuere Karte bekommen nur um neue B1 Chip zu bekommen.
Möchtest du das spuelnfiepen bei 30 bis 50Fps wirklich höhren? :fresse: Im übrigen war die Karte schon aus einer RMA.


Testest du in der zeit schon mal die Ti wegen dem Speicher ?
Gib mir ne Ti, dann teste ich das Teil :d



Mitte Januar weiß ich dann mehr :)

Wie sieht es mit dem PT aus bei nicht EVGA?
Lässt sich das mit dem neuen Tweaker erhöhen?

Würde noch gerne sehen wie mein Super Jet mit höherem PT läuft.

BrennPolster,
hast du schon versucht das PT zu erhöhen bei deinen beiden?

Meine rennt dauernt ins Limit je nach dem was ich Spiele.

BrennPolster,
hast du schon versucht das PT zu erhöhen bei deinen beiden?

Meine rennt dauernt ins Limit je nach dem was ich Spiele.

ja, geht doch easy mit dem neuen KBE

slv würde ich dir aber nicht empfehlen, das macht zu viel kaputt.
Die SJ hat keine Referenz Platine

Lieber das Originale BIOS editieren.
zero Risiko solange man beim flash Vorgang nicht den Stecker zieht :rofl:
