Das blöde ist, dass man durch den schwarzen Schlauch ja nicht sehen kann, ob etwas drin ist, ohne alles auseinander zu reißen.
Nö.
Also schon, Pumpen parallel= mehr (theoretischer) Durchfluss, Pumpen seriell = mehr Druck, aber die unteren 2 bremsen die oberen nicht aus.
Sein Durchfluss liegt bei 180l/h (und fällt auf 30), eine DDC 3.25 schafft theoretisch 900 (wie auch immer der Hersteller von den 600 der 3.2 ausgehend kommt, so viel mehr Drehzahl ist da ja nicht), damit kann eine weitere serielle DDC den Durchfluss nicht mindern. Sie kann etwas Druck fressen, baut aber ihrerseits viel mehr zusätzlichen Druck auf, als sie frisst. Sofern man sich auf der Kennlinie nicht so weit zum maximalen Durchfluss bewegt, dass kaum mehr Druck vorhanden ist und eine zusätzliche Pumpe damit kaum was bringt (was bei >400l/h so langsam der Fall wäre), ist seriell immer die bessere Lösung. Durchfluss kommt vom Druck wie Strom von der Spannung.
Man könnte schon versuchen, alle Pumpen seriell zu schalten, aber das wird an dem Problem des Durchflussverlusts nach kurzer Zeit wenig ändern.
Albundyi06
Experte
Mit was mist du den Durchfluss? Ist der Durchfluss Messer vielleicht kaputt?
Obmawo
Enthusiast
Thread Starter
- Mitglied seit
- 01.09.2008
- Beiträge
- 804
Aktuell hiermit:
Teilweise ist auch die Eingangstemperatur ein Delta von 5€ zur Ausgangstemperatur.
Teilweise ist auch die Eingangstemperatur ein Delta von 5€ zur Ausgangstemperatur.
Der DFM ist jetzt nicht der genauste, sollte allerdings nicht mal eben 120L/h Variation haben. Rein optisch sollte ja bereits ersichtlich sein ob es 30L/h oder 150 sind.
Wie weit entfernt sind die Temp Sensoren voneinander? Bei deinem Loop könnten ja durchaus Temperaturunterschiede da sein.
Obmawo
Enthusiast
Thread Starter
- Mitglied seit
- 01.09.2008
- Beiträge
- 804
Ich will mir, falls mal bald lieferbar, diesen hier zulegen:
www.aquatuning.de
Aquacomputer Durchflusssensor high flow NEXT, G1/4
Der Durchflusssensor high flow NEXT von Aqua Computer ist ein Vollintegrierter Sensor für Durchfluss, Temperatur und Kühlmittelqualität mit USB-Schnittstelle, RGBpx-Beleuchtung und OLED-Display. Durchflussmessung Die...
www.aquatuning.de
Du könntest Dir auch für nen schmalen Taler nen gebrauchten AC Highflow mal holen und reinhängen. Da hättest Du eine Fehlerquelle ausgemerzt. By the way: Ich glaub, ich hab noch einen rumliegen, den könnt ich Dir mal ausleihen (oder verkaufen), wenn Du magst.
Mit dem AC Highflow? Meines Wissens nach nein.
High Flow ohne aquaero habe ich auch nie versucht oder gesehen.
Generell müsste es möglich sein den Sensor an anderen Steuergeräten zu betreiben, eventuell mal direkt bei aquacomputer nachfrage. Der next hat ja ein eigenes Display, da geht Stand Alone Betrieb.
Ein aquaero ist bei mir in jedem meiner vier Wakü PCs verbaut.
Generell müsste es möglich sein den Sensor an anderen Steuergeräten zu betreiben, eventuell mal direkt bei aquacomputer nachfrage. Der next hat ja ein eigenes Display, da geht Stand Alone Betrieb.
Ein aquaero ist bei mir in jedem meiner vier Wakü PCs verbaut.
Kann auch schlicht mal schlecht lieferbar sein. Mit Lockdown etc wurde vielleicht zeitweise nicht produziert.Eine Hardware revision gibt es nur bei echten Neuerungen wie z.b. der Umstellung auf digital
Obmawo
Enthusiast
Thread Starter
- Mitglied seit
- 01.09.2008
- Beiträge
- 804
Ich habe jetzt aufgerüstet.
Vielleicht habe ich es auch etwas übertrieben.
Mein System sieht jetzt wie folgt aus:
Übrigens lag mein Durchflussproblem an einem zugestopften Bitspower-Filter und zugestopften Heatkiller. Durch die Schnellkupplungen ist abgetrennter schwarzer Lack/Beschichtung in den Kreislauf gelangt. Ich habe alles peinlichst genau gereinigt und entsprechend bessere Filter verbaut. Sollte so nicht mehr vorkommen.
Vielleicht habe ich es auch etwas übertrieben.
Mein System sieht jetzt wie folgt aus:
- Heatkiller Tube 200
- High Flow Next
- Dual D5 (AC Next) im MO-RA3 420 D5-DUALTOP MODUL von Watercool
- Dual DDC1T+ (Alphacool Messing TOP)

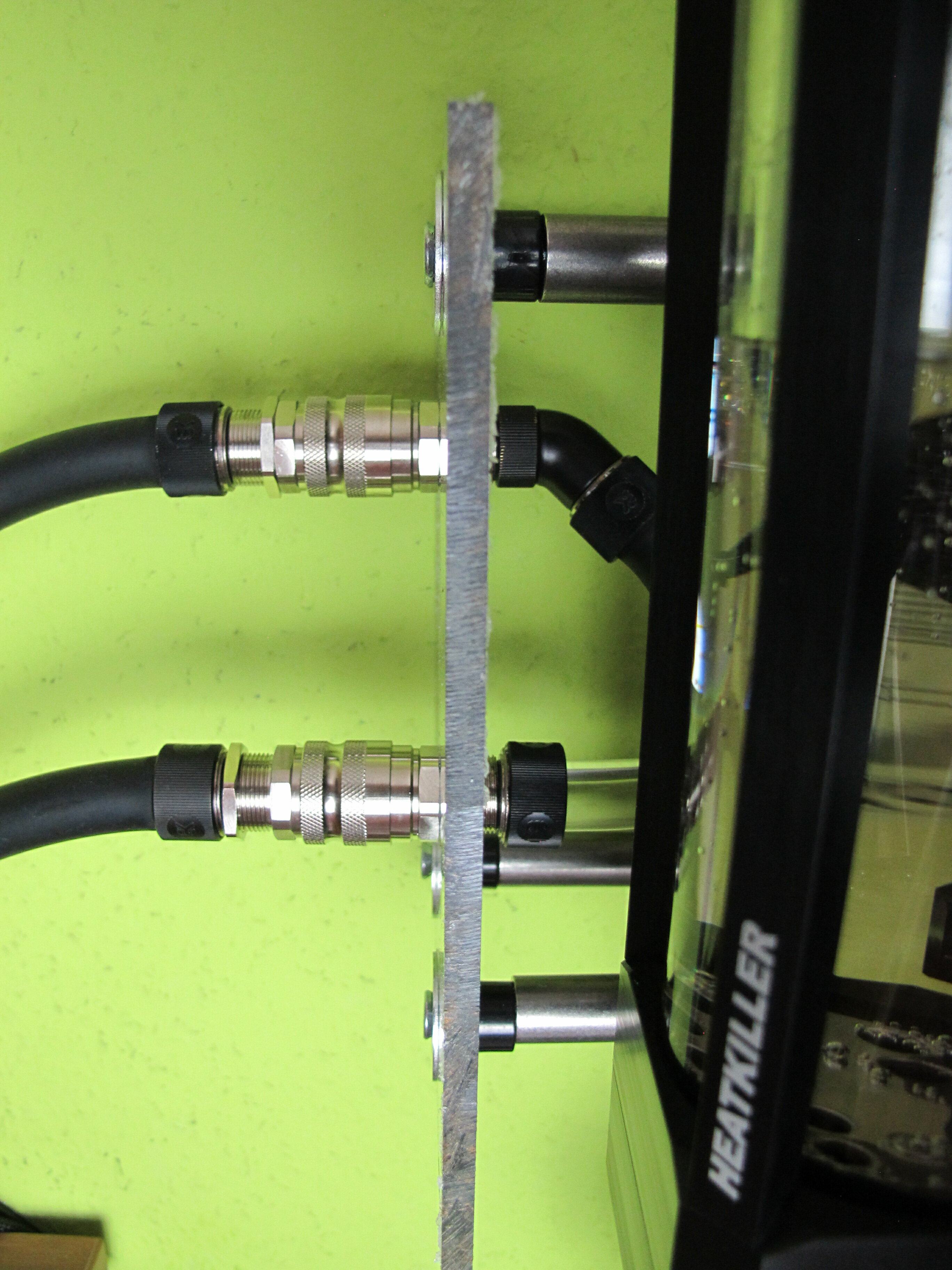

- Koolance Schnellkupplung

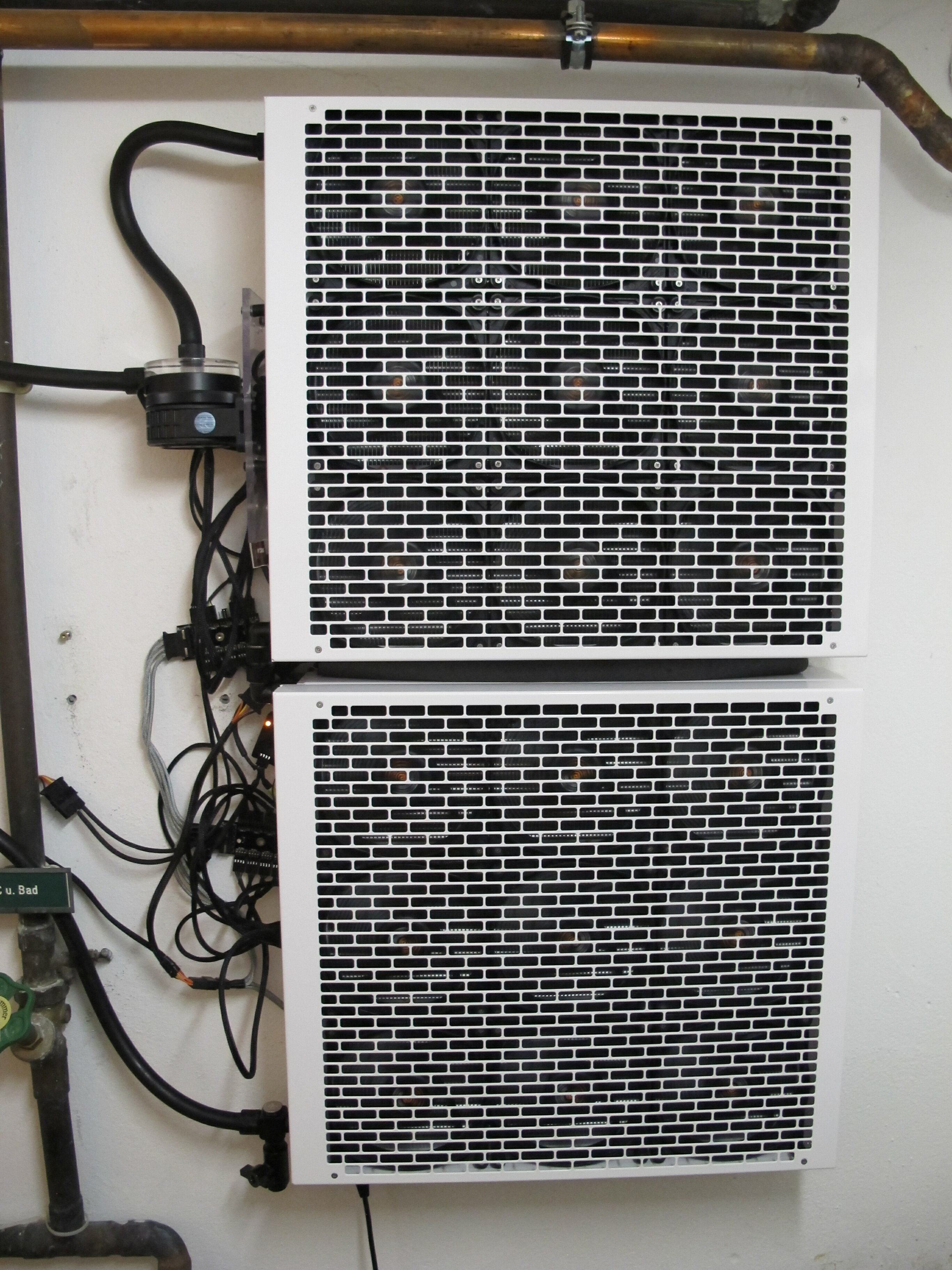

- 2xMoRa im Keller
- Single D5
- Koolance Schnellkupplung
- AC Calitemp

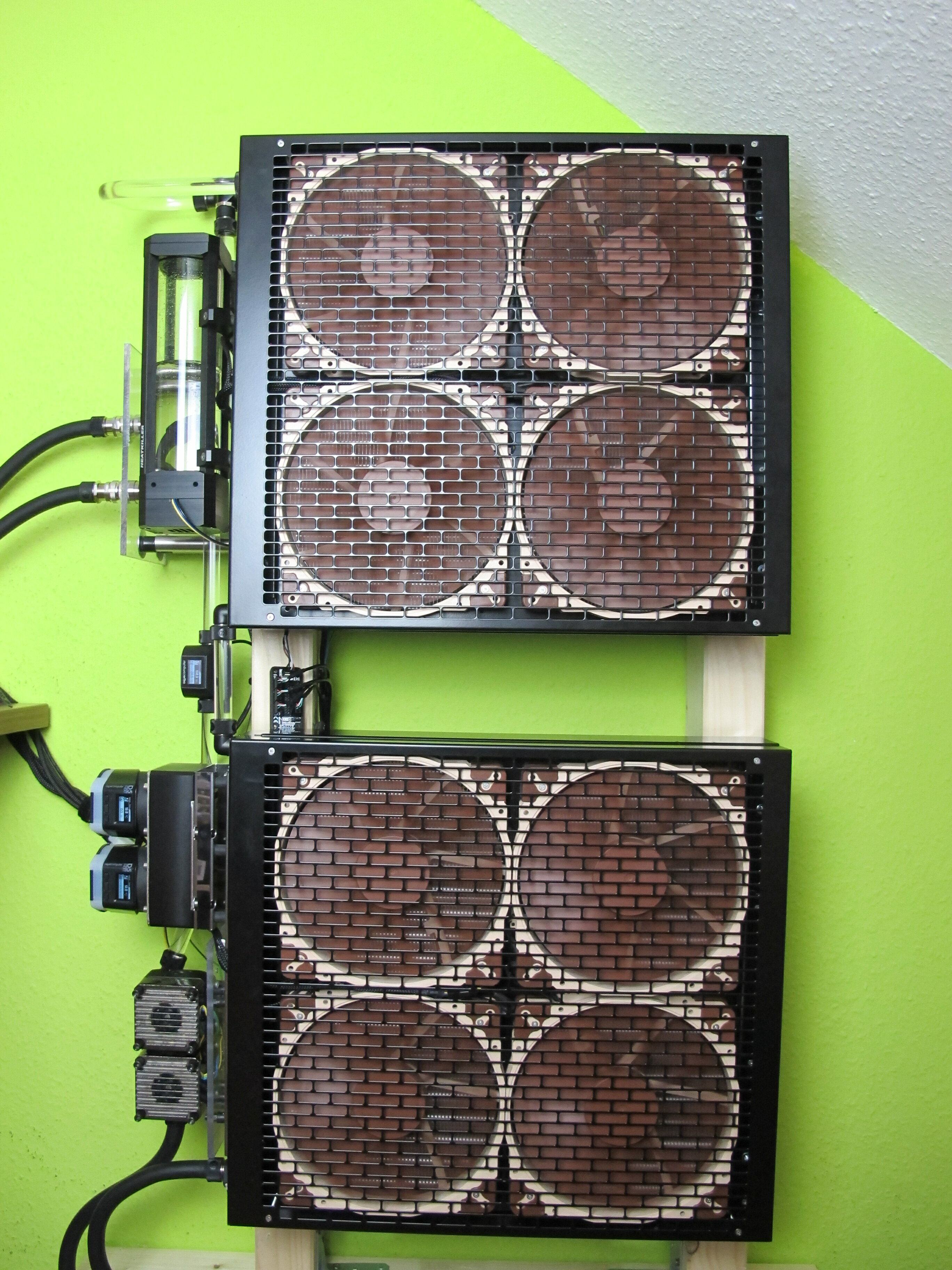

- 2xMoRa im Büro
- AC Calitemp
- AC Filter mit Kugelhahn
- High Flow LT
- ALC Schnellkupplung
- Heatkiller IV (Intel)
- AC Block für die 3090 Strix
- ALC Schnellkupplung
- AC Calitemp
Übrigens lag mein Durchflussproblem an einem zugestopften Bitspower-Filter und zugestopften Heatkiller. Durch die Schnellkupplungen ist abgetrennter schwarzer Lack/Beschichtung in den Kreislauf gelangt. Ich habe alles peinlichst genau gereinigt und entsprechend bessere Filter verbaut. Sollte so nicht mehr vorkommen.
Du hast die Komponenten tatsächlich nicht gecheckt, ob etwas verstopft ist (grade nen Filter)?? Echt jetzt?
Obmawo
Enthusiast
Thread Starter
- Mitglied seit
- 01.09.2008
- Beiträge
- 804
Doch, habe ich. Das Problem war, dass beim ausmachen der Pumpen durch den Unterdruck der Dreck wieder in den Schlauch gezogen wurde.
Dann sahen die Fílter immer sauber aus...
Über die Zeit hat sich der Dreck dann wieder am Filter gesammelt und alles verstopft. Passt ja auch zum Symptom, oder?
Doch, habe ich. Das Problem war, dass beim ausmachen der Pumpen durch den Unterdruck der Dreck wieder in den Schlauch gezogen wurde.
Dann sahen die Fílter immer sauber aus...
Über die Zeit hat sich der Dreck dann wieder am Filter gesammelt und alles verstopft. Passt ja auch zum Symptom, oder?
^^ Ich zitiere mal mich selbst von Seite 2 dieses Threads:
Freut mich das es nun klappt
Mal auf die Temperaturen im Sommer gespannt
Obmawo
Enthusiast
Thread Starter
- Mitglied seit
- 01.09.2008
- Beiträge
- 804
Aktuell:^^ Ich zitiere mal mich selbst von Seite 2 dieses Threads:
Freut mich das es nun klappt
Mal auf die Temperaturen im Sommer gespannt
W/IN = 18,88
W/MID = 18.37 (Nach den 2xMoRa im Keller)
W/OUT= 19.33 (Nach den zwei MoRa's im Zimmer)
Geiler Nebeneffekt:
Im Sommer habe ich wohl einen kleinen Wärmetauscher :-D Bringt die Wärme quasi in den Keller.
Obmawo
Enthusiast
Thread Starter
- Mitglied seit
- 01.09.2008
- Beiträge
- 804
Jap, bisher passt alles. Auch mit der Wandhalterug ist noch alles gut.
Könntest du mal ein Bild von den montierten Pumpen am MoRa samt Blenden zeigen?
Es interessiert mich, da ich die gleichen Komponenten in die nähere Wahl einbezogen habe.
Wie würdest du die Lautstärke einordnen, gegen das Dual-Top aus Messing?
Es interessiert mich, da ich die gleichen Komponenten in die nähere Wahl einbezogen habe.
Wie würdest du die Lautstärke einordnen, gegen das Dual-Top aus Messing?
Obmawo
Enthusiast
Thread Starter
- Mitglied seit
- 01.09.2008
- Beiträge
- 804
Moin,
Bilder mache ich heute.
Zur Lautstärke:
Das Top ist minimal lauter als das AC Messing Dual. Vergleich bei 100% Pumpenleistung.
Sobald man aber mit weniger als 75% oder 80% arbeitet ist das Top auch schön leise.
Es soll ja bald noch eins für die DDC erscheinen.
Obmawo
Enthusiast
Thread Starter
- Mitglied seit
- 01.09.2008
- Beiträge
- 804
So,

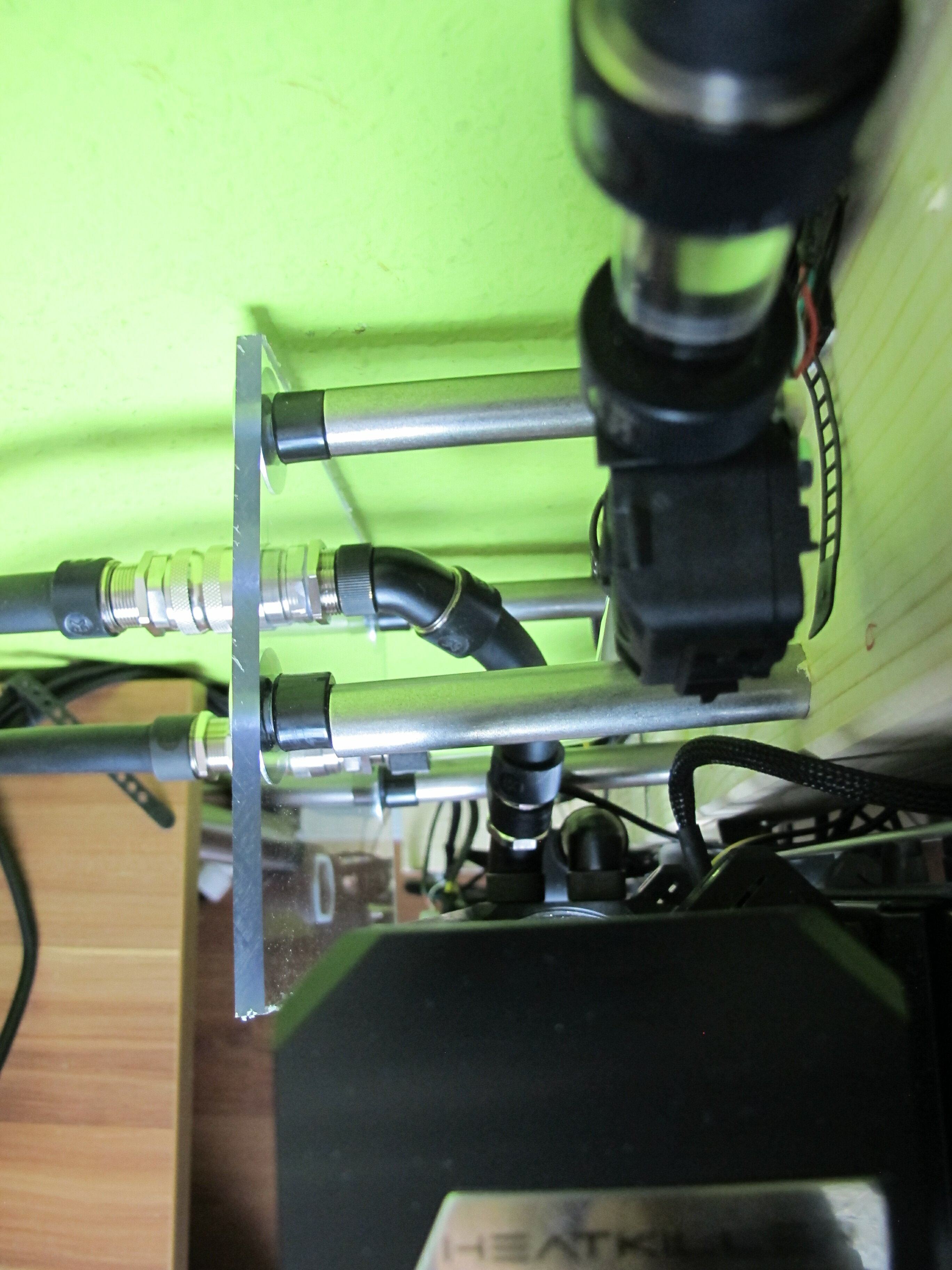

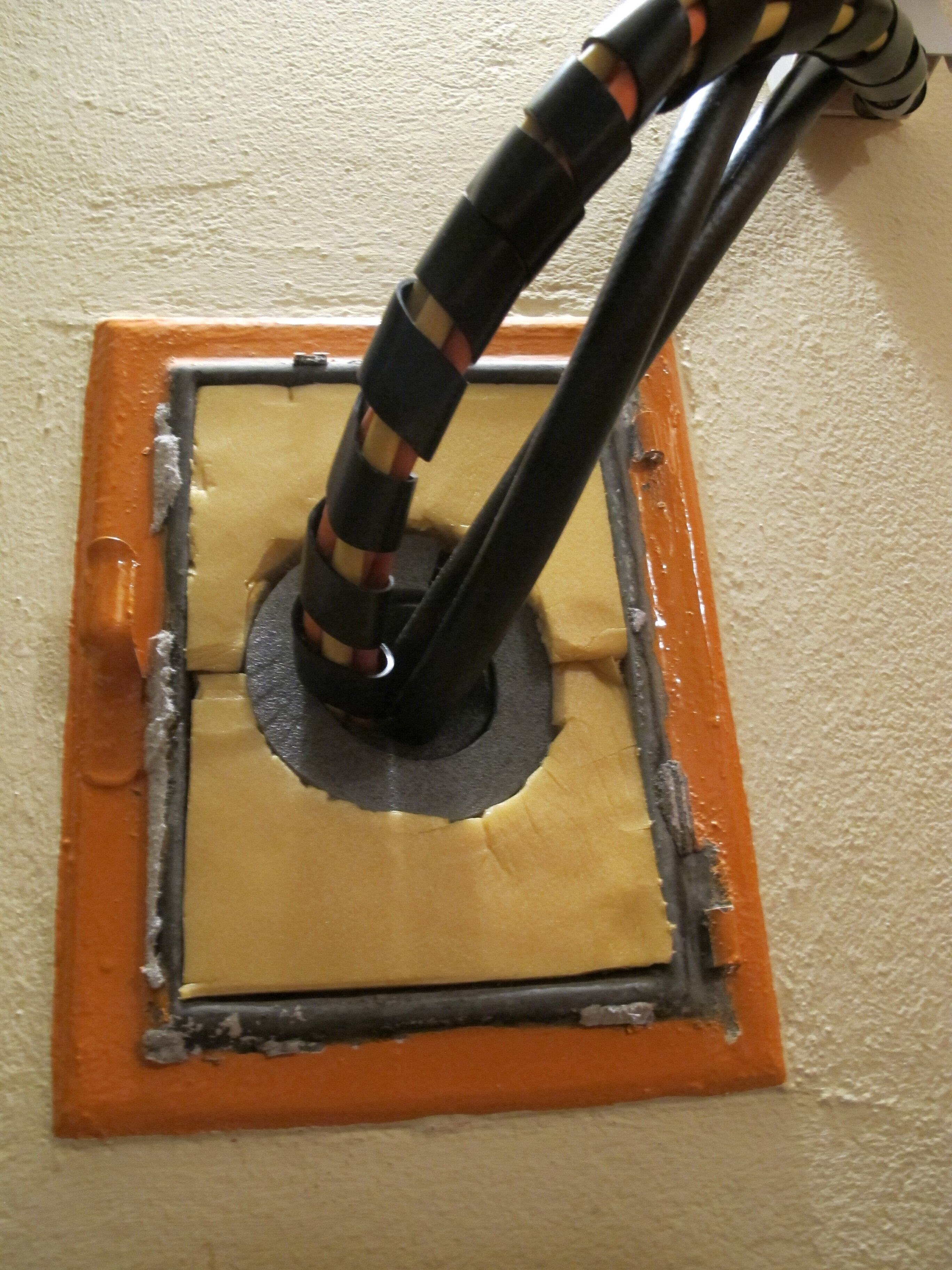

jetzt habe ich es endlich geschafft ein paar Bilder zu machen. Die Verkabelung ist noch nicht ganz final, aber schon etwas in seine Ordnung gebracht
Hier die Bilder in FullSize:
drive.google.com
jetzt habe ich es endlich geschafft ein paar Bilder zu machen. Die Verkabelung ist noch nicht ganz final, aber schon etwas in seine Ordnung gebracht
Hier die Bilder in FullSize:
Projekt Keller 2020 – Google Drive
drive.google.com
Anhänge
Obmawo
Enthusiast
Thread Starter
- Mitglied seit
- 01.09.2008
- Beiträge
- 804
Einfach krass geil, nach dem Sinn muss man nicht mehr fragen.
Jap, so sieht es aus. Meine Frau und mein Sohn schauen mich auch schon komisch an.
Nix Krank, das is verdammt geil
Gut, ich würde mir bei dem Setup jetzt denke ich eher keine MoRa mehr ins Arbeitszimmer packen (höchstens 2 interne 360er oder so um autonom arbeiten zu können), sondern alles in den Keller, aber das is ja Geschmackssache
Die Probleme wenn man zur Miete wohnt, sowas sieht, haben will und nicht umsetzen kann
Gut, ich würde mir bei dem Setup jetzt denke ich eher keine MoRa mehr ins Arbeitszimmer packen (höchstens 2 interne 360er oder so um autonom arbeiten zu können), sondern alles in den Keller, aber das is ja Geschmackssache Die Probleme wenn man zur Miete wohnt, sowas sieht, haben will und nicht umsetzen kann
croni-x
Enthusiast
Sehr geiler shice! Würde ich auch gerne machen da aber mein Büro wahrscheinlich irgendwann das Kinderzimmer wird, lohnt aktuell der Aufwand eher nicht
da aber mein Büro wahrscheinlich irgendwann das Kinderzimmer wird, lohnt aktuell der Aufwand eher nicht
Youngtimer
Urgestein
- Mitglied seit
- 25.10.2011
- Beiträge
- 2.488

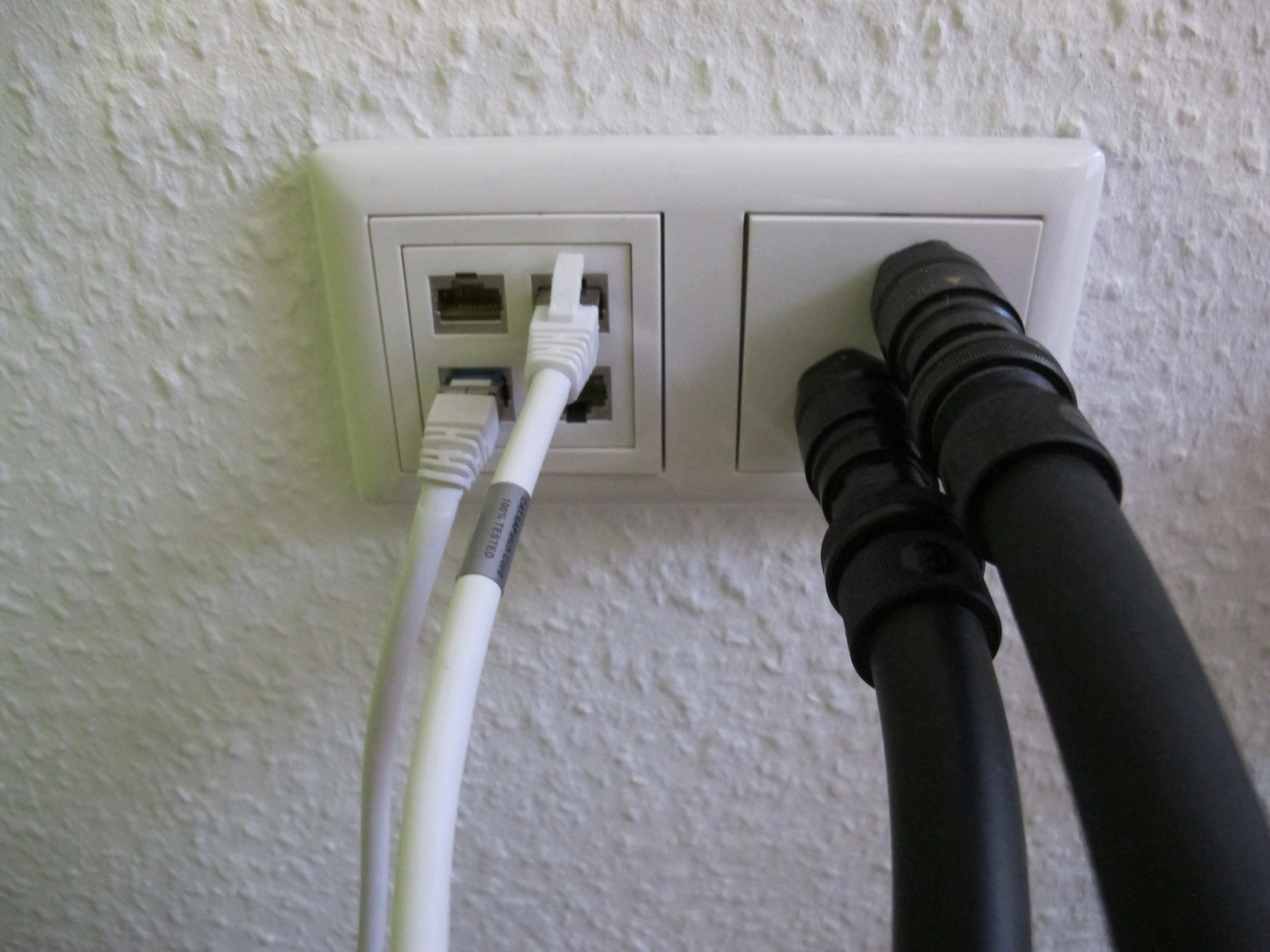

@Obmawo Danke für die vielen Bilder. Sind ein paar schöne Ideen dabei, Kompliment. Ich plane gerade einen einzelnen Mo-Ra in einem Nebenraum zu installieren und finde die Idee mit der Steckdose prima. Das scheint mir ein Gira System zu sein, hast du dort einfach einen Blanko Deckel genommen und durchgebohrt?
