[Sammelthread] Retro PC Projekte
- Ersteller Martin K.
- Erstellt am
AgentPayne
Internet Rambo
Danke, an deine Verkabelungskünste kommt man einfach nicht heran
Schweigand
Experte
- Mitglied seit
- 24.01.2018
- Beiträge
- 216
Schönes System. Bisschen mehr Kabelporno wäre aber sicher drin gewesen mit ein paar einfachen Handgriffen
Eine kurze Verlinkung deiner vorgestellten Systeme wäre cool, zur Übersicht.
Eine kurze Verlinkung deiner vorgestellten Systeme wäre cool, zur Übersicht.
AgentPayne
Internet Rambo
Den ersten Satz verstehe ich, aber den zweiten irgendwie nichtBisschen mehr Kabelporno wäre aber sicher drin gewesen mit ein paar einfachen Handgriffen
Vllt mache ich mir morgen Abend nochmal die Mühe und gucke was sich richten lässt.
Bin nicht so der Kabelfetischist und ich weiß, dass es gerade im Bereich der Soundkarte echt übel aussieht.
Aber wieso zum Teufel ist das Kabel auch so lang...
@jumpel
Die waren standardmäßig dabei bei den Xaser III. Im Büro habe ich noch eine ganze Kiste Spareparts für das Gehäuse liegen, sprich das Innenleben habe ich nochmal aus einem Spendergehäuse.
@Martin K. : Deine PC`s sind aber auch unschlagbar schön
Ich bin da auch eher der gut funktionelle Typ - ist ja eh meistens zu und nicht einsehbar
Ich bin da auch eher der gut funktionelle Typ - ist ja eh meistens zu und nicht einsehbar
Schweigand
Experte
- Mitglied seit
- 24.01.2018
- Beiträge
- 216
Das ist aber auch n richtig dickes Mörderteil, das Flachbandkabel
Du hast doch schon mehr Systeme vorgestellt, oder täusche ich mich da? Wenn ja, wärs cool wenn du die einzelnen System-Vorstell-Postings mal in einem Post zusammenfasst und verlinkst, quasi wie die Systeme von Martin und mir im ersten Post in diesem ThreadDen ersten Satz verstehe ich, aber den zweiten irgendwie nicht
Damit man nicht lange suchen muss.Absolut verständlich, die herkömmliche quick and dirty Methode. Martin und ich wollten das halt mal anders machen und sozusagen die bisher dagewesene "Verkabelungs-Schallmauer" durchbrechen. Gut aussehen tuts schon, aber lass da mal was kaputt werden und du musst Hand anlegen an so ein System, da ist weglaufen und verstecken wahrscheinlich das beste.Ich bin da auch eher der gut funktionelle Typ - ist ja eh meistens zu und nicht einsehbar
Ist ja eh super, wie ihr das macht
Bei meinen Sony PC`s kannst du dich gleich verletzen, wenn du rein greifst, weil alles so eng ist - bei einem (PC mit MiniDisc LW) musst du das Netzteil ausbauen, damit du zu den anderes Sachen überhaupt dazu kommst
Bei meinen Sony PC`s kannst du dich gleich verletzen, wenn du rein greifst, weil alles so eng ist - bei einem (PC mit MiniDisc LW) musst du das Netzteil ausbauen, damit du zu den anderes Sachen überhaupt dazu kommst
AgentPayne
Internet Rambo
Danke @Schweigand Jetzt weiß ich in etwa was du meinst. Ich poste in den nächsten Tagen noch zwei Systeme, verlinke dann alle miteinander und schreibe Martin K. an, ob er diese im ersten Post ebenso verlinken kann.
Hmm sollt ich hier auch nochmal mein retro xpc vorstellen? Irgendwo hier hätte ich da mal nen eigenen thread zu aufgemacht - fand aber nie wirklich Beachtung der kleine
OK, dann halt hier auch nochmal ^^
Also, es geht um mein 3dfXPC, und das steckt drin:
- Shuttle XPC SK41G, Casedeckel gestrahlt & Orange Pulverbeschichten lassen, schwarzes Mesh-Gitter eingearbeitet
- CPU: AMD AthlonXP 1700+, DLT3C JIUHB Stepping, läuft als 2700+ (2.133Ghz) bei 1,49V (Pinmod)
- RAM: 2x 512MB Corsair 4400C25 TCCD DDR1 PC550
- CPU Kühler: ICE Heatpipe mit Noctua NF-A8 FLX Lüfter
- Netzteil: 200W Shuttle NT, PCB etwas angepasst bzw. umgebaut damit ein 38mm Tiefer Lüfter reinpasst anstatt des kleinen lauten 10mm Tiefen Miefquirls - dadurch Leiser bei mehr Luftdurchsatz. Wird weiterhin Temperatur geregelt. Außerdem extra für die Voodoo ein seperates Stromkabel am Ausgang mit angebracht mit jeweils 2 Leitungen pro Molex-Pin; gesleevt
- Optisches Laufwerk: Yamaha CRW-F1 - der mit dem DiscT@2 und der Audio Mastering Brennfunktion
- Diskettenlaufwerk: Double Speed LS120 Superdisk-Drive, LKM-F934-1
- Festplatte: Intel X25-E SLC 64GB SSD - über einen SATA zu IDE Adapter
- Soundkarte: Soundblaster Audigy 2 ZS, umgebaut: LM4562 OpAmps für alle 3 Kanäle, sowie Panasonic ultra low ESR Caps
- Grafik: 3dfx Voodoo 5 5500, Original Kühler neu verklebt mit Arctic Silver Alumina und als Lüfter die Noctua NF-A4 FLX 5V, Kabel gekürzt und neue Steckerpins aufgepresst & Verlötet
CPU:
Erstmal ein paar Bilder von innen, wie ich die Kabel verlegt habe und die LED Beleuchtung geschaffen habe (die Voodoo wird Rot angeleuchtet im Betrieb ):
So, und hier die kleine ZS mit dem Front-Audio Anschluss. Der obere Connector kann halt einen Kopfhörerausgang bereit stellen, sowie ein Mikrofon-Anschluss
Die kabel von den neuen Lüftern auf der Voodoo habe ich gesleevt, damit schaut das denke ich mal besser aus
Da sieht man auch nochmal die Stromzuleitung für die Voodoo, und den ebenfalls gesleevten Molex/Floppy Stromanschluss-Strang
Und da ich schon mal am Kabel bauen war, habe ich gleich die IDE Kabel eingekürzt, damit es einfach aufgeräumter ausschaut. Auf dem mitlernen Bild sieht man auch nochmal den kleinen SATA zu IDE Wandler, welcher direkt an die SSD gesteckt ist
Hier Bild vom zusammenbau:
Und hier wie es aussieht:
Man sieht - diesen Kunststoff-Rahmen habe ich Schwarz lackiert und aus der Plexiglas Front habe ich nun ein Milchglas gemacht durch schleifen... sieht denke ich mal schon etwas besser aus als mit dem häslichen grünen Streifen der original bei der SK41G front da entlang geht
Naja nix besonderes halt...ein kleines Voodoosystem eben
PS. Datum der Kamera war nicht eingestellt, glaube den hatte ich so 2015 rum aufgebaut, und steht seit dem unverändert hier
Also, es geht um mein 3dfXPC, und das steckt drin:
- Shuttle XPC SK41G, Casedeckel gestrahlt & Orange Pulverbeschichten lassen, schwarzes Mesh-Gitter eingearbeitet
- CPU: AMD AthlonXP 1700+, DLT3C JIUHB Stepping, läuft als 2700+ (2.133Ghz) bei 1,49V (Pinmod)
- RAM: 2x 512MB Corsair 4400C25 TCCD DDR1 PC550
- CPU Kühler: ICE Heatpipe mit Noctua NF-A8 FLX Lüfter
- Netzteil: 200W Shuttle NT, PCB etwas angepasst bzw. umgebaut damit ein 38mm Tiefer Lüfter reinpasst anstatt des kleinen lauten 10mm Tiefen Miefquirls - dadurch Leiser bei mehr Luftdurchsatz. Wird weiterhin Temperatur geregelt. Außerdem extra für die Voodoo ein seperates Stromkabel am Ausgang mit angebracht mit jeweils 2 Leitungen pro Molex-Pin; gesleevt
- Optisches Laufwerk: Yamaha CRW-F1 - der mit dem DiscT@2 und der Audio Mastering Brennfunktion
- Diskettenlaufwerk: Double Speed LS120 Superdisk-Drive, LKM-F934-1
- Festplatte: Intel X25-E SLC 64GB SSD - über einen SATA zu IDE Adapter
- Soundkarte: Soundblaster Audigy 2 ZS, umgebaut: LM4562 OpAmps für alle 3 Kanäle, sowie Panasonic ultra low ESR Caps
- Grafik: 3dfx Voodoo 5 5500, Original Kühler neu verklebt mit Arctic Silver Alumina und als Lüfter die Noctua NF-A4 FLX 5V, Kabel gekürzt und neue Steckerpins aufgepresst & Verlötet
CPU:
Erstmal ein paar Bilder von innen, wie ich die Kabel verlegt habe und die LED Beleuchtung geschaffen habe (die Voodoo wird Rot angeleuchtet im Betrieb
):
So, und hier die kleine ZS mit dem Front-Audio Anschluss. Der obere Connector kann halt einen Kopfhörerausgang bereit stellen, sowie ein Mikrofon-Anschluss
Die kabel von den neuen Lüftern auf der Voodoo habe ich gesleevt, damit schaut das denke ich mal besser aus
Da sieht man auch nochmal die Stromzuleitung für die Voodoo, und den ebenfalls gesleevten Molex/Floppy Stromanschluss-Strang
Und da ich schon mal am Kabel bauen war, habe ich gleich die IDE Kabel eingekürzt, damit es einfach aufgeräumter ausschaut. Auf dem mitlernen Bild sieht man auch nochmal den kleinen SATA zu IDE Wandler, welcher direkt an die SSD gesteckt ist
Hier Bild vom zusammenbau:
Und hier wie es aussieht:
Man sieht - diesen Kunststoff-Rahmen habe ich Schwarz lackiert und aus der Plexiglas Front habe ich nun ein Milchglas gemacht durch schleifen... sieht denke ich mal schon etwas besser aus als mit dem häslichen grünen Streifen der original bei der SK41G front da entlang geht
Naja nix besonderes halt...ein kleines Voodoosystem eben
PS. Datum der Kamera war nicht eingestellt, glaube den hatte ich so 2015 rum aufgebaut, und steht seit dem unverändert hier
Zuletzt bearbeitet:
Tankdeckel
Urgestein
Hammer genial! Vor allem die Kleinigkeiten, die man kaum wahrnehmen würde, hättest du nicht alles so gut erklärt! (Zumindest ich hätte einiges nicht wahrgenommen)
Schweigand
Experte
- Mitglied seit
- 24.01.2018
- Beiträge
- 216
Kleiner Teaser fürs kommende Projekt
Dauert aber noch bis das fertig wird, ich hoffe 2021 noch... Das wird mal ganz was anderes.
Dauert aber noch bis das fertig wird, ich hoffe 2021 noch...
Das wird mal ganz was anderes.Finde ich auch sehr gelungen. Den Shuttle habe ich im Voodoo Alert schon einmal gesehen.
@Schweigand
Das wird mal wieder richtig geil. Mal was ganz anderes von dir! Leute da könnt ihr euch echt drauf freuen.
@All
Weiter so!
ja bei Voodooalert wurde der auch für die Top10 nominiert ^^ aber diese gruppe gabs leider nie -.-
@Martin K.
Gibt neuigkeiten...

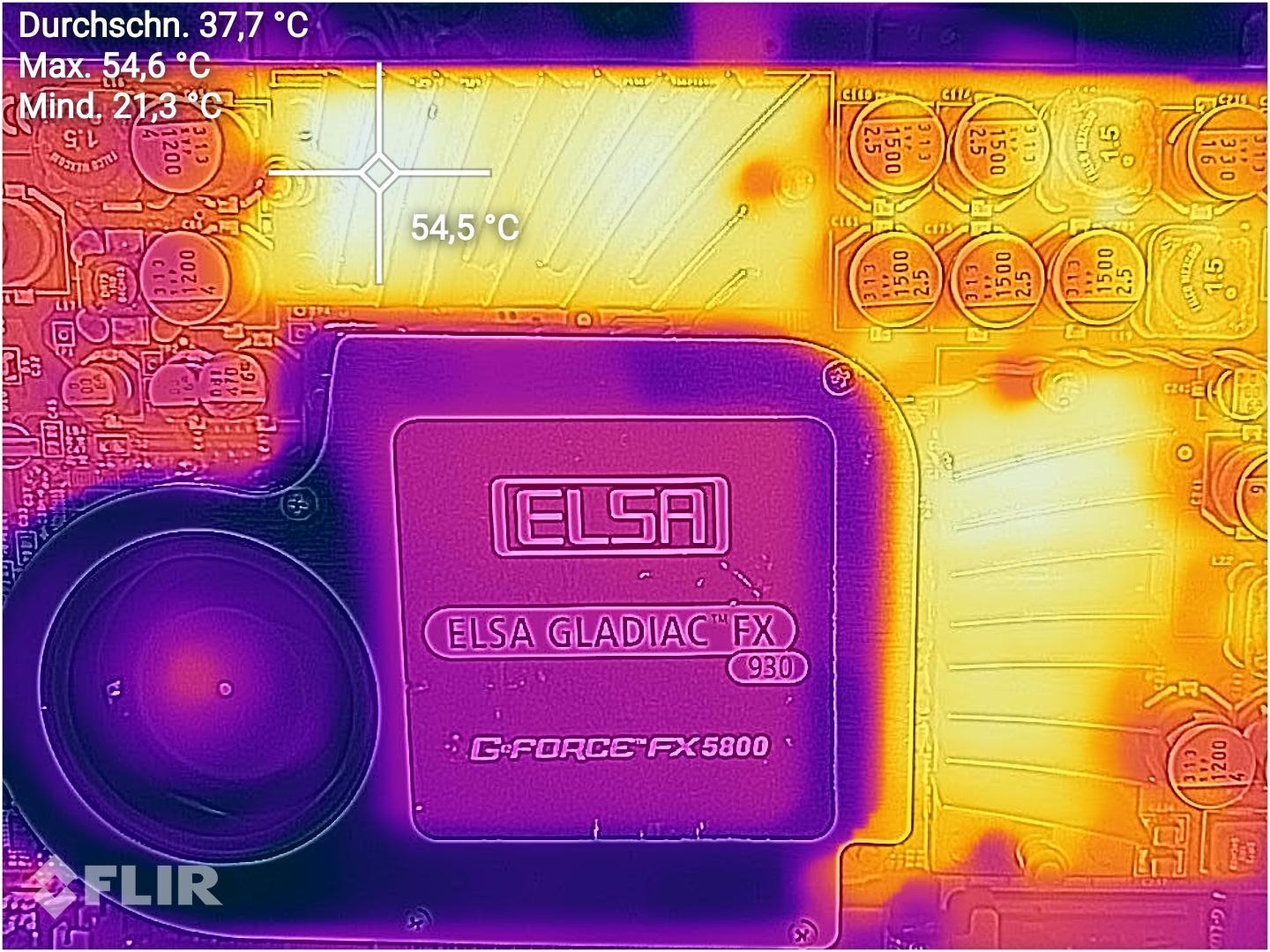

Aaaalso - die FX5800 läuft wieder, GPU und Speicher Reflowed, Strom-Buchse ersetzt von einer alten GeForce 6600AGP die ich noch rumliegen hatte als teilespender ;-)
Wenn du sie wieder auf wasserkühlung umbaust würde ich dir empfehlen, die Originalen Ramkühler drauf zu lassen und aber für einen beidseitigen Luftstrom sorgen. Die Speicherkühler liegen direkt auf den Speicher auf mit Wärmeleitpaste dazwischen.

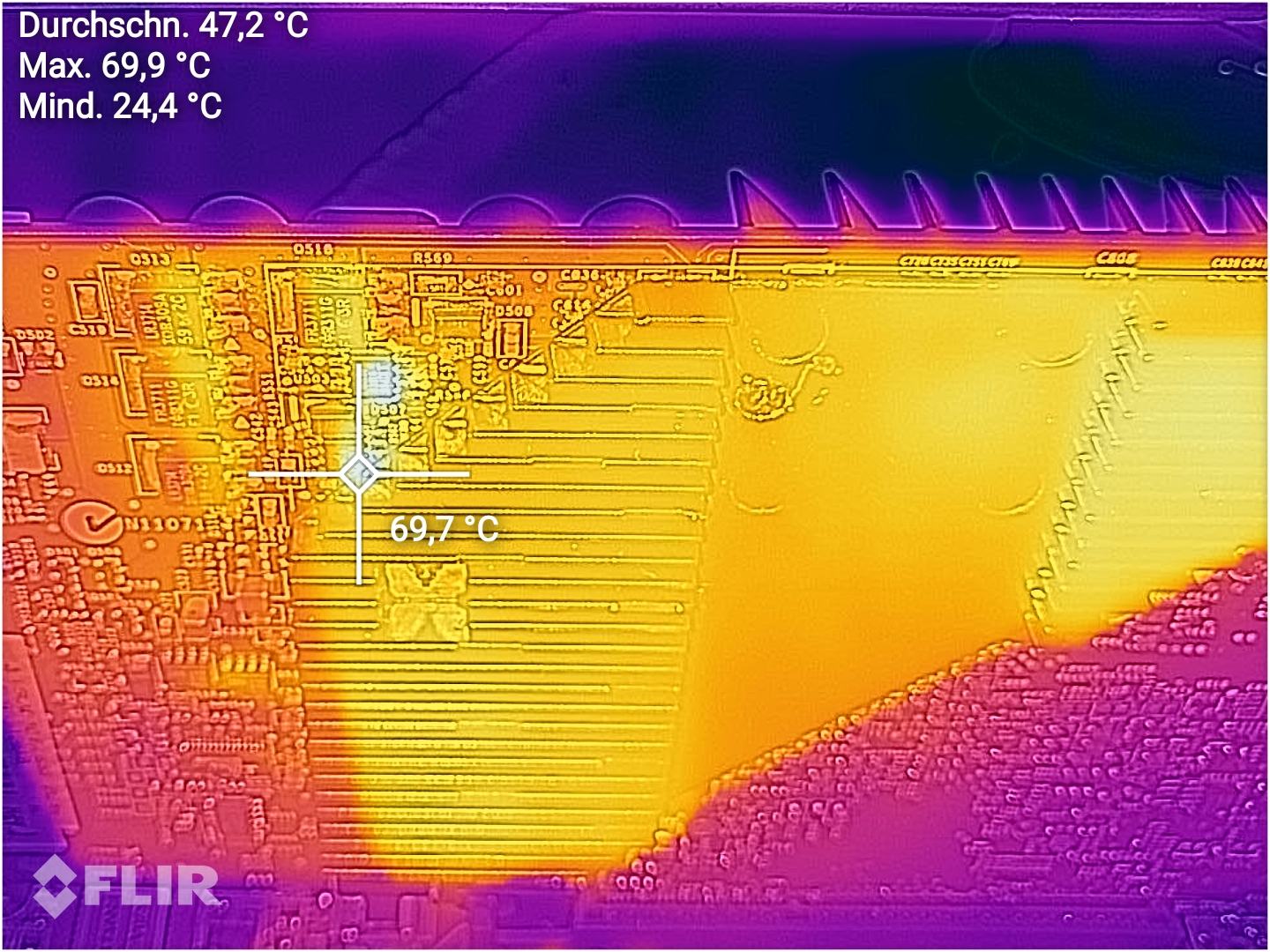

Die beiden kleinen Mosfets auf der Rückseite werden zwar gut warm - aber die sind bis 150°C zugelassen.
Dann noch die FX5950 Ultra - auch da ein GPU Reflow sowie RAM Reflow durchgeführt. Allerdings hat sich da leider die Wärmeleitpaste unter dem Heatspreader der GPU zusehr verflüssigt anscheinend, weil ich beim Testen über 105°C GPU temperatur hatte (beim ersten 3D makr run wohlgemerkt). Daher musste ich die GPU Köpfen, die Kerkos neben dem GPU kern mit lack versiegelt und Flüssigmetall auf die GPU aufgetragen und anschließend den GPU Deckel (Heatspreader) neu verklebt. Sieht man optisch nicht an. Jetzt wird sie um die 70°C warm wobei der kühler mit der zeit auch wärmer wird, sodass die GPU Temperatur bei mir nach einiger zeit auch auf 77°C hoch geht. Aber wenn ich das richtig ergooglen konnte, sollen die GPUs bis 140°C zugelassen sein, also ab da ist wohl das Thermal Shutdown - sprich, noch weit von entfernt
Die Speicher werden hier nicht ganz so heiß wie der gDDR2 der FX5800 - aber dennoch sollten die gut gekühlt werden. Wenn die Karte hier auf Wasserkühlung umgebaut wird, müsste man schauen wie man das am besten mit der Speicherkühlung realisiert. Entweder Speicherkühler aufkleben oder was besser ist - die Löcher im PCB um den RAMs drumherrum nutzen und mit Feder-PushPins Kühlkörper beidseitig anbringen - wie bei der FX5800.
Aber auf ein guten luftstrom sollte man hier bei der Karte trotzdem achten - weil die Mosfets sehr heiß werden - und diese werden eben durch den recht starken Luftstrom des Original Kühlers mitgekühlt. Der Mosfet selber ist heile (habe ihn auch mit einen anderen gegengetauscht), wird auch sauber angetaket, darf auch bis 150°C heiß werden. Aber dennoch da auf eine ausreichende belüftung/Kühlung achten.
Aber funktioniert jedenfalls auch wieder.
Die Quadro FX2000 die eigentlich als Spender dienen sollte, wo schon ein Kondensator fehlte...hab nen neuen 470uF Kondi aufgelötet - geht auch wieder ;-)
Gibt neuigkeiten...
Aaaalso - die FX5800 läuft wieder, GPU und Speicher Reflowed, Strom-Buchse ersetzt von einer alten GeForce 6600AGP die ich noch rumliegen hatte als teilespender ;-)
Wenn du sie wieder auf wasserkühlung umbaust würde ich dir empfehlen, die Originalen Ramkühler drauf zu lassen und aber für einen beidseitigen Luftstrom sorgen. Die Speicherkühler liegen direkt auf den Speicher auf mit Wärmeleitpaste dazwischen.
Die beiden kleinen Mosfets auf der Rückseite werden zwar gut warm - aber die sind bis 150°C zugelassen.
Dann noch die FX5950 Ultra - auch da ein GPU Reflow sowie RAM Reflow durchgeführt. Allerdings hat sich da leider die Wärmeleitpaste unter dem Heatspreader der GPU zusehr verflüssigt anscheinend, weil ich beim Testen über 105°C GPU temperatur hatte (beim ersten 3D makr run wohlgemerkt). Daher musste ich die GPU Köpfen, die Kerkos neben dem GPU kern mit lack versiegelt und Flüssigmetall auf die GPU aufgetragen und anschließend den GPU Deckel (Heatspreader) neu verklebt. Sieht man optisch nicht an. Jetzt wird sie um die 70°C warm wobei der kühler mit der zeit auch wärmer wird, sodass die GPU Temperatur bei mir nach einiger zeit auch auf 77°C hoch geht. Aber wenn ich das richtig ergooglen konnte, sollen die GPUs bis 140°C zugelassen sein, also ab da ist wohl das Thermal Shutdown - sprich, noch weit von entfernt
Die Speicher werden hier nicht ganz so heiß wie der gDDR2 der FX5800 - aber dennoch sollten die gut gekühlt werden. Wenn die Karte hier auf Wasserkühlung umgebaut wird, müsste man schauen wie man das am besten mit der Speicherkühlung realisiert. Entweder Speicherkühler aufkleben oder was besser ist - die Löcher im PCB um den RAMs drumherrum nutzen und mit Feder-PushPins Kühlkörper beidseitig anbringen - wie bei der FX5800.
Aber auf ein guten luftstrom sollte man hier bei der Karte trotzdem achten - weil die Mosfets sehr heiß werden - und diese werden eben durch den recht starken Luftstrom des Original Kühlers mitgekühlt. Der Mosfet selber ist heile (habe ihn auch mit einen anderen gegengetauscht), wird auch sauber angetaket, darf auch bis 150°C heiß werden. Aber dennoch da auf eine ausreichende belüftung/Kühlung achten.
Aber funktioniert jedenfalls auch wieder.
Die Quadro FX2000 die eigentlich als Spender dienen sollte, wo schon ein Kondensator fehlte...hab nen neuen 470uF Kondi aufgelötet - geht auch wieder ;-)
Zuletzt bearbeitet:
lord86
Bienchen, Graue Eminenz
Hervorragende Arbeit
Hätte dir damals doch meine gtx 460 2win schicken sollen
Hätte dir damals doch meine gtx 460 2win schicken sollen
Dual gpu Karten sind immer so eine Sache, da muss man immer erstmal rausfinden welche die primäre gpu ist, und das testen der sekundären gpu ist nicht immer einfach möglich xD
Achso die beiden FX Karten sind natürlich richtig gereinigt, sodass man von den flussmittel Resten auch nix mehr sieht.
Achso die beiden FX Karten sind natürlich richtig gereinigt, sodass man von den flussmittel Resten auch nix mehr sieht.
@AssassinWarlord Wahnsinns Arbeit mal wieder von dir. Toll, dass du dich um die seltenen Schmuckstücke gekümmert hast. Ich ärgere mich gerade sehr, dass ich damals meine FX5800 für ein "Apfel und ein Ei" als defekt verkauft habe :P.
@AssassinWarlord
Das freut mich jetzt wirklich sehr, dass du die Karten wieder hinbekommen hast.
Ich danke dir vielmals für diese hervorragende Arbeit. Schön wenn es noch Ehrenmänner wie dich gibt! Weiter so.
Das freut mich jetzt wirklich sehr, dass du die Karten wieder hinbekommen hast.
Ich danke dir vielmals für diese hervorragende Arbeit. Schön wenn es noch Ehrenmänner wie dich gibt! Weiter so.
War ja nur ein Reflow...aber halt etwas professioneler als diese "Backofenmethode" xD Ein hoch das da noch komplett mit Bleihaltigem Lot gearbeitet wurde bei der FX / GeForce 5000 Serien
Mal ein paar 3D Mark 2003 Benchmark Ergebnisse:
Radeon 9800se: 3622
seltene FX5700U mit gDDR3 (meine ^^): 3823
FX5800: 4420
FX5950U: 6238
HD3850 AGP (auch meine): 27872
Testsystem: Athlon 64 x2 4800+, Sockel 939
die FX5800 ist subjektiv leiser als die 5950U - wobei aber die Lüfterregelung der FX5800 besser ist finde ich. Wenn der Lüfter mit voldampf läuft - was er beim System start macht - dann ist das kleine ding schon "Laut"
da fragt man sich echt - wielaut muss dann erst die FX5800 Ultra sein - und regelt die auch ihren Lüfter etwas?
Mal ein paar 3D Mark 2003 Benchmark Ergebnisse:
Radeon 9800se: 3622
seltene FX5700U mit gDDR3 (meine ^^): 3823
FX5800: 4420
FX5950U: 6238
HD3850 AGP (auch meine): 27872
Testsystem: Athlon 64 x2 4800+, Sockel 939
die FX5800 ist subjektiv leiser als die 5950U - wobei aber die Lüfterregelung der FX5800 besser ist finde ich. Wenn der Lüfter mit voldampf läuft - was er beim System start macht - dann ist das kleine ding schon "Laut"
da fragt man sich echt - wielaut muss dann erst die FX5800 Ultra sein - und regelt die auch ihren Lüfter etwas?
Zuletzt bearbeitet:
Ja wer kennt das video nicht ^^ aber da gibts halt keinen direkten vergleich zur FX5800 nonUltra -.-
Schweigand
Experte
- Mitglied seit
- 24.01.2018
- Beiträge
- 216
Wo ihr gerade von lauten Lüftern sprecht.
Kleiner Zuwachs für die Sockel A Kühlersammlung...
- Miprocool II mit 80er Papst
- Swiftech MCX462 mit Delta Vollgaslüfter 10,44W
- Cooler Master HHC-001 noch ohne Lüfter
- Scythe Kamakaze mit 80er Papst
Kleiner Zuwachs für die Sockel A Kühlersammlung...
- Miprocool II mit 80er Papst
- Swiftech MCX462 mit Delta Vollgaslüfter 10,44W
- Cooler Master HHC-001 noch ohne Lüfter
- Scythe Kamakaze mit 80er Papst
The Sandman
Urgestein
Wird man mit so einem Swiftech Kühler auch ein zweites Mal auf eine Lanparty eingeladen ? Oder bekommt man gleich sein eigenes Separee?
Wahnsinniges Teil
? Oder bekommt man gleich sein eigenes Separee? Wahnsinniges Teil
funkflix
Legende
Der Swiftech mit dem 38er Delta war damals meine absolute Traumkombi.. Hatte die Deltas dazu im CS-601 sogar als Gehäuselüfter drin..
Schweigand
Experte
- Mitglied seit
- 24.01.2018
- Beiträge
- 216
Das Problem auf der LAN ist nicht die Lautstärke deines Rechners, sondern was dein Sitznachbar für ne Pizza hatte. Besonders aufgefallen sind diese Modelle unseres örtlichen Lieferanten. Da wünscht man sich am besten selbst ein eigenes Separee😂
