[Übersicht] RX 6X00 Wasserkühlervergleich | GPU Block Comparison

Zaudi

Experte
Thread Starter
Mitglied seit
15.04.2021
Beiträge
1.308
Ort
Vollblut Schwabe
Vorwort:
Da die Frage, nach dem passendem GPU Kühler, bereits unübersichtliche 20 Seiten, mit Vergleichen, Diskussionen und Ankündigungen, im AMD Radeon RX 6000 (Big Navi) Wasserkühler Sammelthread gab, möchte ich hier eine Übersicht starten.

Überblick, über die aktuell existierenden Blöcke: Radeon RX 6000 Wasserkühler für Big Navi im Überblick





Bitte:
Hier geht es um GPU-Wasserkühlung.
OT in völlig andere Richtungen, sind unerwünscht.

Durchfluss und Wassertemperatur kann nicht jeder messen, weshalb diese Angaben optional sind.

-> Verpflichtend sind aber alle anderen.





Aufbau:
In Anlehnung an den RTX 30X0 Wasserkühlervergleich, hier nun auch für die AMD Karten.

  • Ich werde für jede Karte eine Liste führen.
  • Zur Vergleichbarkeit müssen identische Leistungen genutzt werden z.B. 6900XT:
    • ~260 Watt
  • Aber auch OC ist erwünscht
    • ~320 Watt
  • Weitere Angaben sind (für Leser) wünschenswert, aber nicht Tabellen relevant. Diese bitte mit "Anmerkung:" betiteln.
  • Folgende Szenarien bitte anwenden:
    • 3D Mark TimeSpy im Loop (10min)
    • SOTTR (Shadow of the Tomb Raider) 5 Durchläufe.
      • der 6. Durchlauf ist Temperatur entscheidend.




Erklärungen:
  • Hersteller Wasserblock: (gerne auch welche Block genau (z.B.: EKWB-Classic oder -Quantum)
    • ALC - Alphacool
    • AC - Aqua Computer
    • Bykski
    • EKWB
    • WC - Watercool
  • Backplate:
    • aktiv
    • passiv
    • keine
  • Wärmeleitpaste: (gerne auch den Hersteller)
    • WLP (Wärmeleitpaste)
    • FL (Flüssigmetall)




Vorlage für den Ergebnis-Post

Code:
[TABLE]
[TR]
[TD]@User[/TD]
[TD]Hersteller GPU[/TD]
[TD]Hersteller Wasserblock[/TD]
[TD]Backplate[/TD]
[TD]Wärmeleitpaste[/TD]
[TD]Verwendetes Wasser[/TD]
[TD]Leistung (Watt)[/TD]
[TD]Durchfluss (l/h)[/TD]
[TD]Wasser (°C)[/TD]
[TD]GPU (°C)[/TD]
[TD]HotSpot (°C)[/TD]
[TD]Delta GPU/HotSpot[/TD]
[TD]Delta Wasser/GPU[/TD]
[TD]Radiator[/TD]
[/TR]
[/TABLE]






RX 6900XT
UserHersteller
GPU
Hersteller
Wasserblock
BackplateWärmeleitpasteVerwendetes
Wasser
Leistung
(Watt)
Durchfluss
(l/h)
Wasser
(°C)
GPU
(°C)
HotSpot
(°C)
Delta
GPU/HotSpot
Delta
Wasser/GPU
RadiatorPost
@MagnarAMDALC-AcrylpassivWLPDP Ultra Rot2679635516918162x360 (2,7cm)#2
@MagnarAMDALC-AcrylpassivWLPDP Ultra Rot26716839536916142x360 (2,7cm)#2
@SeadersnAMDALC-AcrylpassivWLPDP Ultra Orange300962954711725phobya nova 1080, 4x180mm, 300rpm#4
#200
@AvangerAMD 6900xtALC AcrylpassivALC SubZerodest. H20307 (HWInfo) bei 330 PL (Watt)8437.749641511intern alle 30 mm (420/280/240)#22
@ShirKhanAMDALC-AcrylWLP MX4/ALC293653246611514#194
@ShirKhanAMDALC-AcrylFL293553245631813#275
@ShirKhanAMDALC-AcrylaktivFL, WLP-ModsDP Ultra klar255973241551492x360, MoRa 420#45
2941013242591710
@dimi0815AsRock (Ref.)ALC-AcrylpassivLM ConductonautDP Ultra Clear37517129,244652114,8MoRa 3 ext. + 280/420 int.#7
@Harley1977AMDALC-AcrylpassivALC (Lieferumfang)DP Ultra Clear2935036527019172x360 (30mm) 1*280 (45mm)#8
@Joker (AC)AMDALC-AcrylpassivBeipack WLPWasser mit G452602844591516400X600X50#27
@Ben87AMD LCALC-AcrylpassivNoctua NTH2Alphacool Ultra Pure Water30010031466317153x360er#48
@forenleser0815AMD XTXHALC-AcrylpassivALC SubZeroDest. Wasser + G4823375263343107Mo-Ra 3 420+Hardware Labs Black Ice SR2 360+Hardware Labs Black Ice SR2 480#41
@Bullseye13AMDBykskiFL2863045652015#190
#207
@Bullseye13AMDBykskiFL3223146611515#190
#207
@Jacke wie HoseAMDBykskipassivFLDP Ultra Clear26711638,549591010,5MoRa 3 360LT#12
@HemacherAMDBykskipassivAC SubzeroDP Ultra Rot26716539627412232x360
1x45mm
1x30mm intern
#46
@Blacky_hhAMDAqua ComputerpassivWLB Gelid-GC ExtremeDestiliertes Wasser3001103252711920Radiator phobya supernova 1260, 4x200mm Noctua#3
@_njm_AMDEKWB-Quantum AcetalpassivThermal Grizzly KryonautDP Ultra Clear27138516413133x360 EKWB PE#10
@SroTslMdl3AMDEKWB-QuantumpassivHydronautDP Ultra Clear2931103451651417Mora 3 420#14
@chrizzo88AMDEKWB-ClassickeineKryonautDP Ultra Clear253X3546581211MoRa 3 (4*180)+ 240 Slim + 360 Slim#15
@LowAMD RX 6800 XTEKWB ClassickeineGrizzly KryonautDestiliertes Wasser255 Watt65 l/h~28°50° C65° C15°22°Mo-Ra3 420#31
@LowAMD RX 6800 XTEKWB ClassickeineGrizzly KryonautDestiliertes Wasser369 Watt65 l/h~28°57° C80° C23°30°Mo-Ra3 420#31
@MrJackAMDWC Heatkiller VpassivWLP Thermal Grizzly Hydronautdest. Wasser + G48255 Watt-2944541015Mora 3 - 420#28
@MrJackAMDWC Heatkiller VpassivWLP Thermal Grizzly Hydronautdest. Wasser + G48304 (320W PL)-2946591317Mora 3 - 420#28
@tes_vortexAMDWC Heatkiller VpassivWLP Thermal Grizzly HydronautDP Ultra2701343447581113alles intern: 30mm: 280, 140; 45mm: 400 (200x400)#30




RX 6800XT
UserHersteller
GPU
Hersteller
Wasserblock
BackplateWärmeleitpasteVerwendetes
Wasser
Leistung
(Watt)
Durchfluss
(l/h)
Wasser
(°C)
GPU
(°C)
HotSpot
(°C)
Delta
GPU/HotSpot
Delta
Wasser/GPU
RadiatorPost
@Neo111430AsRock (Ref.)EKWB-QuantumpassivWLP GrizzlyDP Ultra Blau26187,227,7641551413,24[Intern] 1x 360+1x420+Mora360
@Jack0BAMDEKWB-QuantumpassivNoctua NT-H2EK-CryoFuel Clear29342536815111x240, 1x360#9
@Jack0BAMDEKWB-QuantumpassivNoctua NT-H2EK-CryoFuel Clear25541516312101x240, 1x360#9
@horstweihrauchAMDEKWB QuantumpassivEK StockDP Ultra rot3087030598930291x MoRa 420#29
AlphacoolpassivAlphacoolDP Ultra rot320702645672219#47
@JoeCruckerAMDWC HK VnonThermal Grizzly kryonaut extremeDP Ultra (blau/grün)2558042526210101x360 BlackIce gts, 1 x xspc tx360#38


RX 6800
UserHersteller
GPU
Hersteller
Wasserblock
BackplateWärmeleitpasteVerwendetes
Wasser
Leistung
(Watt)
Durchfluss
(l/h)
Wasser
(°C)
GPU
(°C)
HotSpot
(°C)
Delta
GPU/HotSpot
Delta
Wasser/GPU
Radiator
@FliegefischAMDEKWB-ClassicpassivNoctua NT-H1Destilliertes Wasser20330506515201x 280, 1x 240, 1x 120#5
@FliegefischAMDEKWB-ClassicpassivNoctua NT-H1Destilliertes Wasser20335567014211x 280, 1x 240, 1x 120#5




RX 6700XT
UserHersteller
GPU
Hersteller
Wasserblock
BackplateWärmeleitpasteVerwendetes
Wasser
Leistung
(Watt)
Durchfluss
(l/h)
Wasser
(°C)
GPU
(°C)
HotSpot
(°C)
Delta
GPU/HotSpot
Delta
Wasser/GPU
RadiatorPost
@EsenelAMD 6700 XTBykskiPassiv (kein Kontakt)TG KryonautDP Ultra215W--34.353843118.7420 45mm + 360 45mm#15

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
@Magnar AMD ALC ALC Backplate ALC WLP DP Ultra Rot 267 90-96 l/h Wasser 35° GPU 51° HotSpot 69° Delta 16k Delta 18k 2x 360 Anmerkung Furmark 10 min
@Magnar AMD ALC ALC Backplate ALC WLP DP Ultra Rot 267 168 l/h Wasser 39° GPU 53° HotSpot 69° Delta 16k Delta 14k 2x360 Anmerkung Furmark 30 min

Nach 1,5h Metro Exodus Enhanced in 1440p auf Max:


@Blacky_hh6900XT Ref.Aquacomputerincl. passive BackplateGelid-GC ExtremeDestiliertes Wasser300 WDurchfluss 110 l/h lt. Mainboard, (D5 auf 100%)32 (°C)52 (°C)71 (°C)19° Delta GPU/HotSpot20° Delta Wasser/GPURadiator phobya supernova 1260, 4x200mm Nocturna

ach, ja, verwendetes wasser ist hier "dp ultra orange" :)

Einmal 6800 non xt bei 30 °C und 35 °C Wasser mit Standard-TDP.
Ist meine erste Wasserkühlung. Wahrscheinlich hätte ich die Schrauben stärker anziehen können.

@userHersteller GPUHersteller WasserblockBackplateWärmeleitpasteVerwendetes WasserLesitung (Watt)Durchfluss (l/h)Wasser (°C)GPU (°C)HotSpot (°C)Delta GPU/HotSpotDelta Wasser/GPURadiator
@FliegefischAMDEKWB ClassicpassivNoctua NT-H1Destilliertes Wasser203 W30 °C50 °C65 °C15 °C20 °C1x 280, 1x 240, 1x 120
@FliegefischAMDEKWB ClassicpassivNoctua NT-H1Destilliertes Wasser203 W35 °C56 °C70 °C14 °C21 °C1x 280, 1x 240, 1x 120

@Fliegefisch
Vorbildlich ausgefüllt. Danke
Aber ich denke 30° und 35°, da ja ansonsten beinahe identisch, kann man eigentlich vernachlässigen und ein Wert hätte hier genügt.

Zuletzt bearbeitet:
@dimi08156900XT Ref. (Asrock)AlphacoolPassivLiquid Metal (Conductonaut)DP Ultra (clear)375W171 l/h29,2 °C44 °C65 °C21 K14,8 KMoRa 3 ext. + 280/420 int.

Anmerkung: 15 Minuten warmspielen, 15 Minuten AC: Odyssey in WQHD auf max. Settings, anschließend 30 Minuten TimeSpy Loop inkl. Demo für GPU/CPU-Last (und Zeit für ein Mittagessen^^)


Zuletzt bearbeitet:
@Harley1977AMD 6900XTALC AcrylpassivALC (Lieferumfang)DPUltra Klar293 (Watt)50 (l/h)36 (°C)52 (°C)70 (°C)19 (°C)17 (°C)2x360 (30mm) 1*280 (45mm)

Anmerkung: 20min Furmark Stresstest

@userHersteller GPUHersteller WasserblockBackplateWärmeleitpasteVerwendetes WasserLeistung (Watt)Durchfluss (l/h)Wasser (°C)GPU (°C)HotSpot (°C)Delta GPU/HotSpotDelta Wasser/GPURadiator
@Jack0BAMD 6800XTEKWB-QuantumpassivNoctua NT-H2EK-CryoFuel Clear293W-42°C53°C68°C15K11K1x240, 1x360
@Jack0BAMD 6800XTEKWB-QuantumpassivNoctua NT-H2EK-CryoFuel Clear255W-41°C51°C63°C12K10K1x240, 1x360

Zuletzt bearbeitet:
Versuchsaufbaubeschreibung hier :-)

@_njm_AMD 6900XTEKWB-Quantum AcetalpassivThermal Grizzly KryonautDP Ultra Clear271kein Sensor38516413133x360 EKWB PE

Erster Versuch nach dem Wechsel von WLP auf LM, die Pumpe läuft noch auf 100% zwecks der Entlüftung.
Hersteller GPU​
Hersteller Wasserblock​
Backplate​
Wärmeleitpaste​
Verwendetes Wasser​
Leistung (Watt)​
Durchfluss (l/h)​
Wasser (°C)​
GPU (°C)​
HotSpot (°C)​
Delta GPU/HotSpot​
Delta Wasser/GPU​
Radiator​
AMD 6900XT​
Bykski​
passiv​
FL​
DP Ultra Clear​
230W​
~156 (l/h)​
~35 (°C)​
43 (°C)​
51 (°C)​
8K​
8K​
MoRa3 360LT​

Das Ganze jetzt mal nicht so ernst nehmen und auch nicht eintragen... getestet wurde der Kram bei 30°C Raumtemperatur und einem Superposition Benchmark 4k Run um zu sehen ob der Umbau funktioniert hat.

So wie es aussieht JA, reiche aber die vorgegebenen Watt Angaben bei Gelegenheit noch nach.

Kleine Anmerkung um einen wirklichen Vergleich herzustellen sollte man sich vielleicht auf eine Anwendung einigen.

edit: Wie kann ich denn die Tabelle formatieren bzw ausrichten.

Zuletzt bearbeitet:
So... jetzt mal im Ernst bei 30°C in der Bude. :fire:

Fünf SOTTR Benches in Folge mit folgenden Settings, inkl. Video vom sechsten Run (wird eingefügt wenn YT fertig ist).

Jacke wie HoseAMD 6900XTBykskipassivFLDP Ultra Clear267W~116 (l/h)~38,5(°C)49 (°C)59 (°C)10k10,5kMoRa 3 360LT


Anhänge

  • SOTTR_2021_06_18_22_28_07_017.jpg
    379,7 KB · Aufrufe: 136
  • SOTTR_2021_06_18_22_28_11_489.jpg
    384,6 KB · Aufrufe: 133

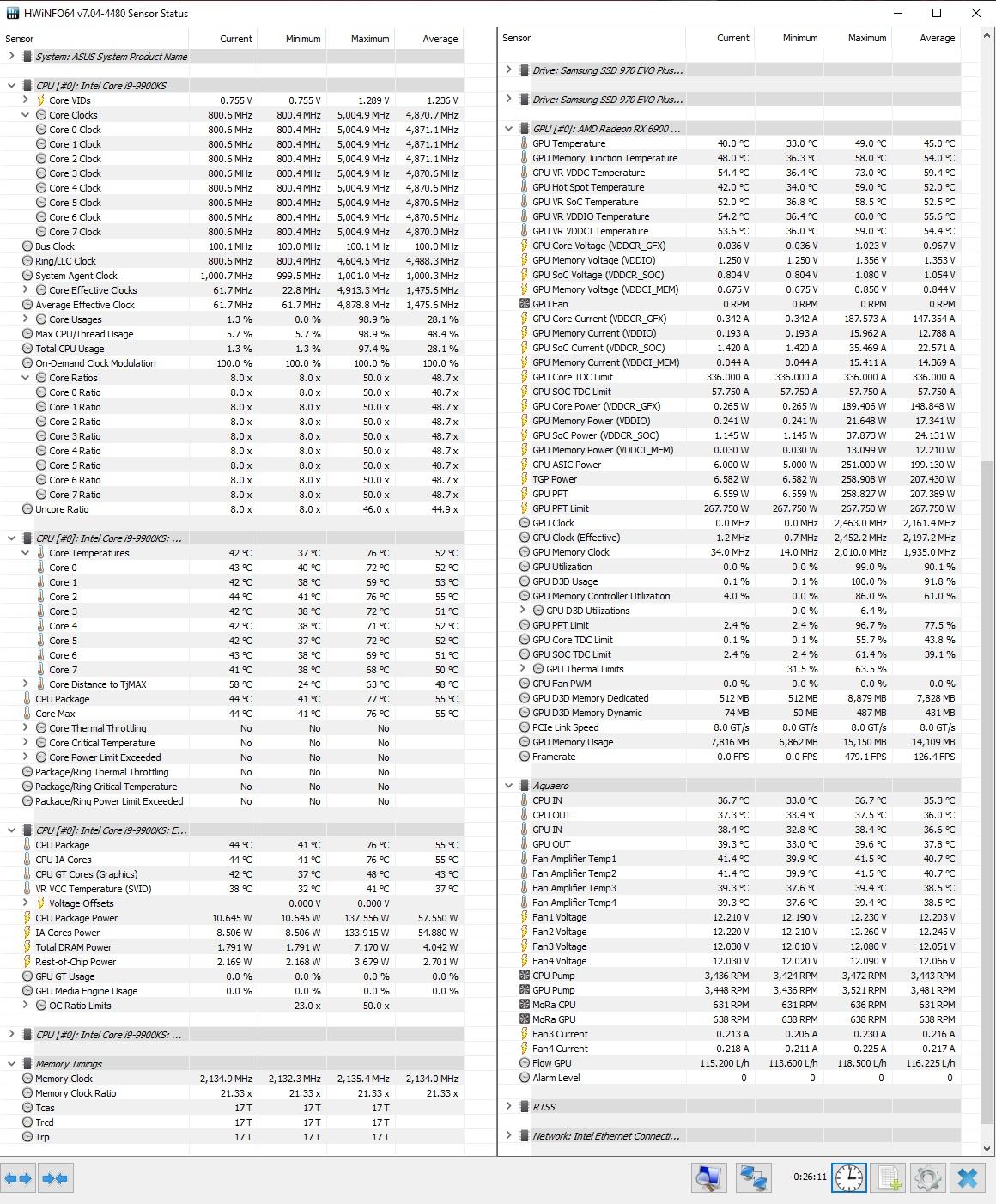

  • SOTTR_HWINFO.jpg
    341,3 KB · Aufrufe: 134
Zuletzt bearbeitet:
Vid ist da...


@SroTslMdl3AMD 6900XTEKWB-QuantumpassivHydronautDP Ultra Clear293 (W)110 (l/h)34 (°C)51 (°C)65 (°C)14k17kMora 3 420

Anmerkung: 90min Cold War

@chrizzo88AMD 6900XTEKWB-ClassickeineKryonautDP Ultra Clear253 (Watt)X (l/h)35 (°C)46 (°C)58 (°C)12K11KMoRa 3 (4*180)+ 240 Slim + 360 Slim

6 Superposition Läufe hintereinander weg, bis das Wasser nicht mehr wärmer wurde. (Zimmertemperatur sicherlich um 26°C)
Backplate wurde wegen fehlerhafter Lieferung noch nicht montiert, wird aber bei Neulieferung noch nachmontiert.
Aktuell lief es mit meinem 24/7 UVOC Profil (MPT: 1150mV WM: 2450-500Mhz, 1080mV, 2096FT, PL=0)

10 min Timespy GPU Loop2

@EsenelAMD 6700 XTBykskiPassiv (kein Kontakt)TG KryonautDP Ultra215W-- (l/h)34.3 (°C)53 (°C)84 (°C)31K18.7420 45mm + 360 45mm



@Regok
Sind diese Temps normal.
Hab auch extra ein zweites Mal gemounted.
Find die schon hoch wenn ich daran denke wie gut sie bei der 3090 mit nem Bykski sind.

VG

Wärmeleitpads tauschen und Montage überprüfen, teilweise reagieren die Blöcke sehr unterschiedlich auf die blauen 1,8mm Pads, im Normalfall hilft ein wechsel auf 1,2-1,5mm Pads.

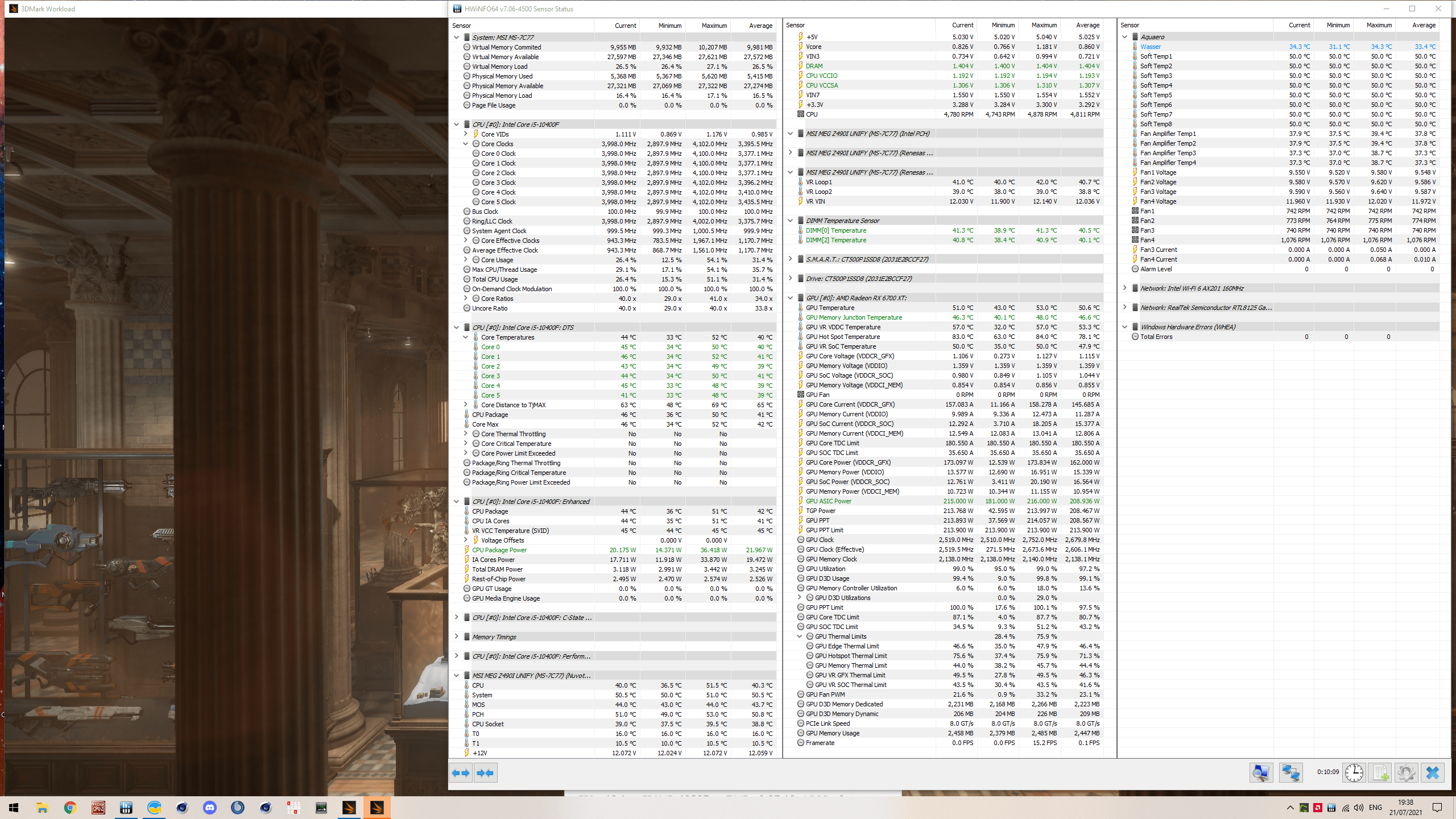

10 min Timespy GPU Loop2

@EsenelAMD 6700 XTBykskiPassiv (kein Kontakt)TG KryonautDP Ultra215W-- (l/h)34.3 (°C)53 (°C)84 (°C)31K18.7420 45mm + 360 45mm

Anhang anzeigen 652040

@Regok
Sind diese Temps normal.
Hab auch extra ein zweites Mal gemounted.
Find die schon hoch wenn ich daran denke wie gut sie bei der 3090 mit nem Bykski sind.

VG

@Esenel zu wenig Anpressdruck?

Pads gegen 11W Eisschicht tauschen

@Regok
Pads sind die gleichen 1.5mm Gelid Extreme wie auf der 3090.
Dünnere solltens nicht sein nach dem Abdruck Bild.

Die VRAM Temps sind top.
Nicht über 58°C im Bergbau Test.
Dabei ist der Hotspot dann auch maximal der VRAM Temp.
Aber selbst bei 115W wird die GPU auf Dauer 48°C warm. Schon weird.

@Zaudi
Der Anpressdruck sah eigentlich auch gut aus.

Ist der 5. Block auf 4 Karten.
Da sollte das mittlerweile klappen 🙃

Zuletzt bearbeitet:
Folgender Verbesserungsvorschlag:
Wassertemp sollte nach Möglichkeit per Sollwertregler auf XX° im Vorlauf eingeregelt werden.

Was denkt ihr?

Folgender Verbesserungsvorschlag:
Wassertemp sollte nach Möglichkeit per Sollwertregler auf XX° im Vorlauf eingeregelt werden.

Was denkt ihr?
Sofern jeder die möglichkeit der Regelung hat, wäre dann aber vergleichbarer ja.

so nu kann ich auch endlich was beitragen:

@AvangerAMD 6900xtALC AcrylpassivALC SubZerodest. H20307 (HWInfo) bei 330 PL (Watt)84 (l/h)37.7 (°C)49 (°C)64 (°C)1511intern alle 30 mm (420/280/240)

5 Metro Exodus Enhanced Extreme Durchläufe

was sagt ihr zu den Temperaturen? Ist meine erste GPU unter Wasser

EDIT: Raumtemperatur war bei ca. 28°C

Zuletzt bearbeitet:
Absolut solide Werte.
Jetzt noch bitte die Tabelle berichtigen, dann trage ich es ein.

Wer die Wahl hat hat die Qual.
Montag kommt ein Alpha und hoffe, der hält, was er auf Seite 1 verspricht.
Und trotz WLPad Gate.
Kurze Frage : Lohnt sich das bepflastern der Backplate mit WLPads, wenn ja wo und wie dick?

Ich werde die Tage mit genaueren Daten um die Ecke kommen, D5 Next ist bestellt und kann dann was über Temperatur und Flow sagen.
Derzeit habe ich um die 14C° Differenz zwischen GPU und Hotspot.
Hotspot Max ist 53C° (GPU 39C°) bei Wasser (Infratot Thermometer Seite Radi) ~25C° und Eheim HPPS 1 Gen. mit Lötmod an EVO1800 mit 4 X 20 cm , viel Radi und wenig Pumpe. Firestrike Loop.
@Joker (AC) AMD 6900XT FeALC-AcrylpassivBeipack WLP Wasser mit G45260 (Watt)5 Watt (l/h)28 (°C)44 (°C)59 (°C)15 16400X600X50

Zuletzt bearbeitet von einem Moderator:
20min Timespy Loop,
vom 6. SOTTR-Lauf die max. Temp-Werte genommen
Anmerkung: SOTTR-Benchmarks mit max. Settings und vollen Raytracing; so dass die Graka ordentlich zu tun hat :)
Umgebungstemperatur: 26°C

RX 6900 XT

@MrJackAMD RX 6900 XTWC Heatkiller VpassivWLP Thermal Grizzly Hydronautdest. Wasser + G48255-2944541015Mora 3 - 420
@MrJack AMD RX 6900 XTWC Heatkiller VpassivWLP Thermal Grizzly Hydronautdest. Wasser + G48304 (320W PL)-294659 1317Mora 3 - 420

Wo sind denn hier die ganzen TecN-Wakü-Ergebnisse?

Zuletzt bearbeitet:
@userHersteller GPUHersteller WasserblockBackplateWärmeleitpasteVerwendetes WasserLesitung (Watt)Durchfluss (l/h)Wasser (°C)GPU (°C)HotSpot (°C)Delta GPU/HotSpotDelta Wasser/GPURadiator
@horstweihrauch AMD RX 6800 XT EKWB QuantumpassivEK Stock?DP Ultra rot308 W70l/h30 °C59 °C89 °C30 °C29 °C1x MoRa 420
:coffee:

@userHersteller GPUHersteller WasserblockBackplateWärmeleitpasteVerwendetes WasserLeistung (Watt)Durchfluss (l/h)Wasser (°C)GPU (°C)HotSpot (°C)Delta GPU/HotSpotDelta Wasser/GPURadiator
@tes_vortexAMD RX 6900 XTWC Heatkiller VpassivWLP Thermal Grizzly HydronautDP Ultra270 W134 (l/h)34 °C47 °C58 °C11 °C13 °Calles intern: 30mm: 280, 140; 45mm: 400 (200x400)

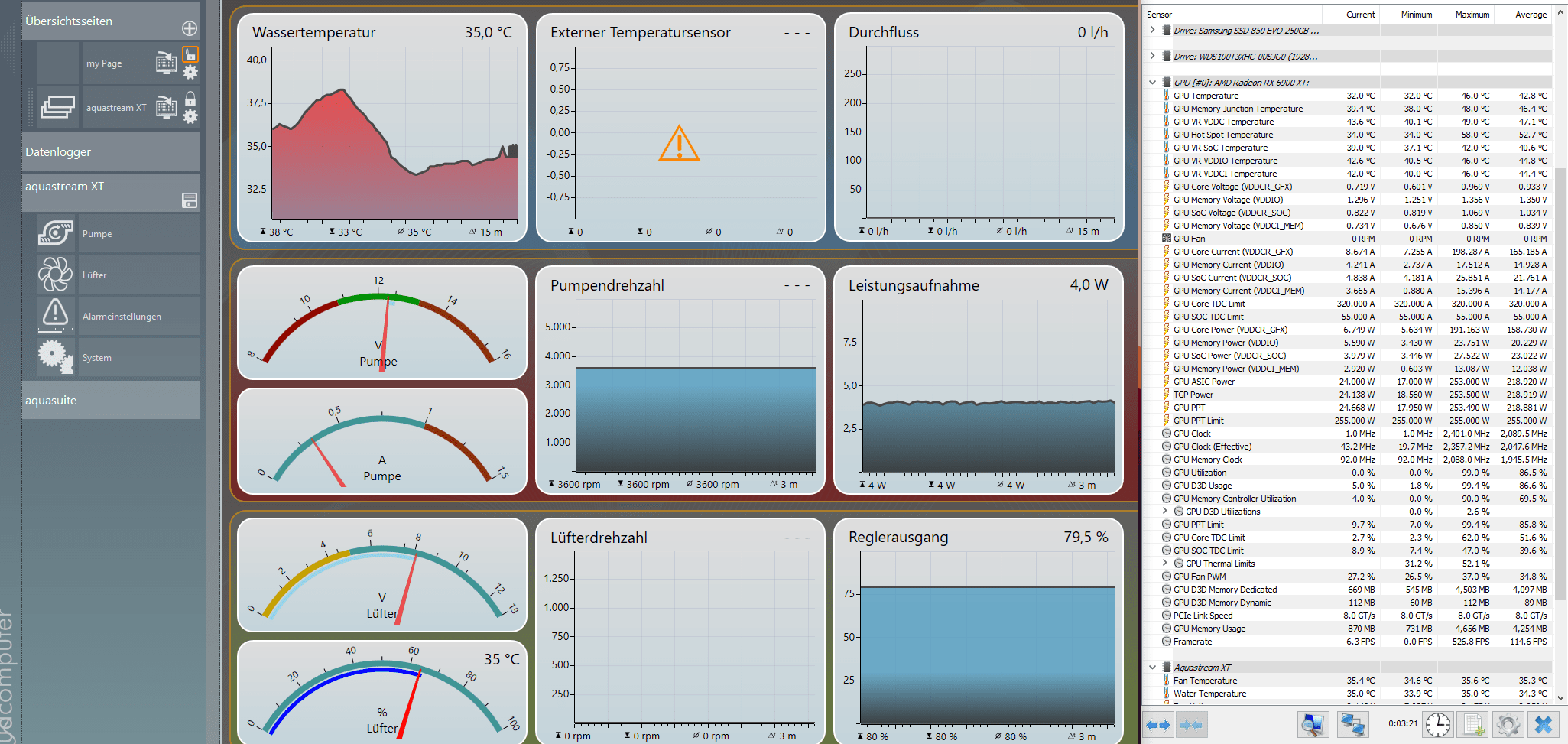

Lufttemperatur: 26 °C.
Bis auf das jetzt wahrnehmbare Spulenrasseln bin ich sehr zufrieden mit dem Teil.

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
