[Sammelthread] Der **WaKü-Bastel-Bilder-Thread** (3)

Status
Für weitere Antworten geschlossen.
macht sich gut Shoggy ! :)



Mini Update: LL Schrauben + Ramschlauch + Lüfterkabelsleeve

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hi,

@Bundymania:

Der Schlauch unten bei der Graka bei dem Winkel sieht verdächtig aus, als das er gleich abruscht.

Oder täuscht das?

Toller Schlauch bundy :bigok:

main.php


Sah in Natura mit dem Lichteinfall besser aus, die Cams packts halt net ;) Abhilfe kommt noch die Woche :drool:

@Bundy: was ist'n das für ein "Cover" auf der Grafikkarte? Sieht nach selfmade aus? Was für ein Material? "Schwarzes" Plexiglas oder was??? Sieht gut aus...

@ Bundy & PrinzenRolle ... Wie schon gesagt - der Schlauch is einfach porno :love:

1/4 " - vs. - 1/2 " :d

( Zum Glück verschwindet das Ungetüm in einem Laufwerksschacht ;) )






Zuletzt bearbeitet:
Innendurchmesser meets Außendurchmesser :d

Der Schlauch ist einfach phantastisch, sowohl die Farbe an sich selbst auch die Biegeradien, nix mehr anderes :love: Schellen kann man sich bei den Perfect Seal Tüllen auch sparen, da rutscht nix. Unter geschätzten 8kg Zugkraft bewegt sich da nix.

@bundymania

sag mal, sind die Schläuche auch alle fest drauf ???
Der bei der Grafikkarte sieht aber nicht besonders vertrauensvoll aus, oder täuscht das nur ???

Was haste denn für Schläuche ???

HESmelaugh schrieb:
Was hast mit dem Monster-Kugelhahn vor?
Zum Vergrößern anklicken....

Die 1/4" große Kugelhahn-Durchflussbremse wird gegen einen 1/2" Kugelhahnen ersetzt.

Die T-Stücke aus Plexi fliegen raus & T-Stücke aus Messing werden in dem System platz finden.

XTaZY schrieb:
Bin endlich fertig mit meinem " Auslass-System " :)

Wer kennt nicht das lästige Thema " Ablassen der Kühlflüssigkeit " ?! :d

Da ich ein Airbrush-Kompressor besitze, hab ich mir mal etwas einfallen lassen, was den Ablassvorgang beschleunigt & die Kühlflüssigkeit zu 90% aus den Schläuchen & Kühlern entfernt ;)

Bestehend aus:

- einer 8mm dicke Lexan-Platte mit vier M4-Gewinden ,zur Montage im 5,25"-Schacht, & vier 3mm Bohrungen für LED´s

- zwei 19/13er Schraubanschlüssen

- zwei T-Stücken

- zwei Schnellkupplungen

- ein Kugelhahnen


im Normalbetrieb sind die zwei Kupplungen nicht eingesteckt & der Kugelhahnen ist geöffnet.


Wenn ich das Wasser ablassen möchte ( Vorraussetzung PC ist aus bzw. Pumpe ist aus ):

An die " Eingangskupplung " wird der Airbrush-Kompressor angeschlossen.
An die " Ausganskupplung " ein Schlauch, der das Wasser aus dem System befördert.

- Der Kugelhahnen wird jetzt geschlossen

- Die zwei Kupplungen werden eingesteckt

- Eine Kupplung ( Ausgangskupplung ) ist mit einem Schlauch versehen, durch das die Kühlflüssigkeit in z.B. in einen Eimer geblasen wird

- An die andere Kupplung ( Eingangskupplung ) wird der Airbrush-Kompressor angeschlossen

- Der Airbrush-Kompressor ( 4 oder 6 bar ) bläst jetzt Luft durch das ganze Wasserkühlungs-System ( Kühler & Schläuche )

- Da ich den Kugelhahnen geschlossen habe, kann das Wasser nur noch in eine Richtung weichen & zwar in diese wo die " Ausgangskupplung " eingesteckt ist.



Hier mal noch eine kleine Skizze zur Erläuterung ...

Zum Vergrößern anklicken....

Zuletzt bearbeitet:
@NikNolte7:

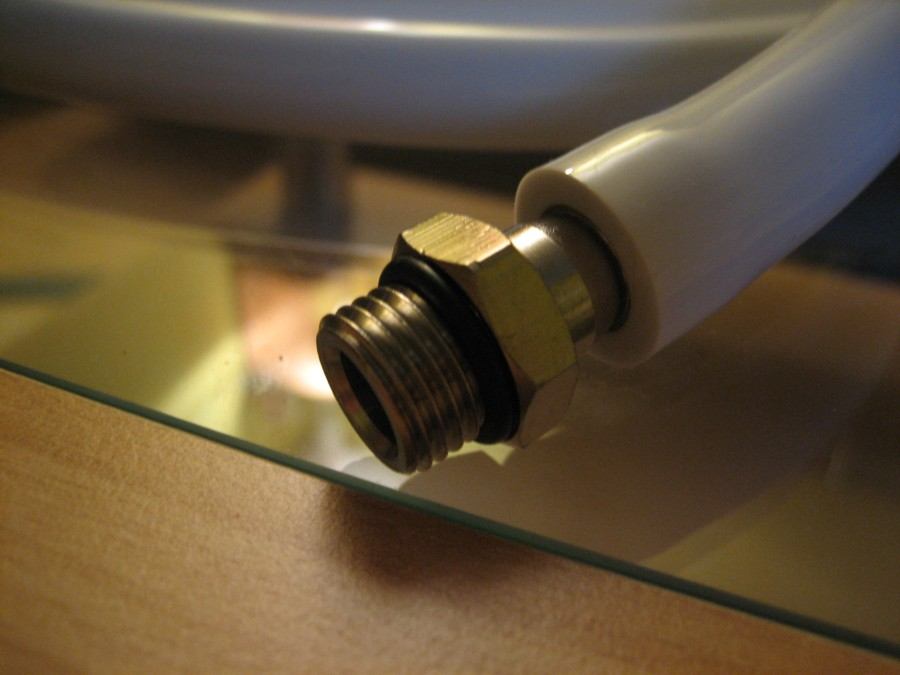

Hab den DanderDen in Weiß, hab ganz normale 10mm Tüllen genommen, 13mm Tüllen sind (so weit viele erzählt haben) nicht so zu empfehlen da man den Schlauch schwer auf die Tüllen bekommt.

Und wie schon gesagt wurde, der Schlauch sitzt ohne Schnellen bombenfest ;):)
attachment.php


Anhänge

  • wakü 0133.jpg
    wakü 0133.jpg
    44,4 KB · Aufrufe: 474
ohne Schelle... wäre mir glaube ich zu riskant... naja, vielleicht bin ich aber auch zu ängstlich !!

Gibts eigentlich schon dunkle Tüllen ??

@GrossmeisterB: jep, AC Ryan Plexi - Folie ist noch drauf :) (ich komme vor lauter Bauen, Testen und Basteln in+an "Fremdrechnern" kaum dazu meine eigenen Maschinen fertig zu stellen :fresse:

@prinzen rolle: jojo...hatte mich schon gewundert und erst gedacht, das du den ollen NoName Schlauch verbaut hast, denn der hat tatsächlich real so ne blasse Farbe wie es auf deinem Bild rüber kommt :(

@NikNolte: ich kann dir für den DD 16/10er Schlauch die 13/10er Perfect Seal Tüllen sehr empfehlen, da sie den größen ID/AD ihrer Art bieten - da sitzt der Schlauch sehr fest drauf ! Passende Schraubanschlüsse sollen auch bald released werden.


Zuletzt bearbeitet:
Danke... bei meiner nächsten Wakü werden ich den Schlauch mit den Tüllen probieren..
(bin schon ganz nervös, LianLi PC7010B mit Feser XChangeTriple und den aktuellen P6er Board von Asus...sabber !!)

NikNolte7 schrieb:
Danke... bei meiner nächsten Wakü werden ich den Schlauch mit den Tüllen probieren..
(bin schon ganz nervös, LianLi PC7010B mit Feser XChangeTriple und den aktuellen P6er Board von Asus...sabber !!)
Zum Vergrößern anklicken....

Noch so ein i7-Core-Fetischist dem Triple-Channel & X58 Mainboard in den Finger juckt *hand-geb* ;)

bundymania schrieb:
@GrossmeisterB: jep, AC Ryan Plexi - Folie ist noch drauf :) (ich komme vor lauter Bauen, Testen und Basteln in+an "Fremdrechnern" kaum dazu meine eigenen Maschinen fertig zu stellen :fresse:
Zum Vergrößern anklicken....

Ist gar keine schlechte Idee, sowas in der Art werde ich mir wohl auch noch "überlegen", weil dieses rote PCB meiner HD4850 geht mal gar nicht...

Irgendwie bereue ich den Schritt zu den 13mm Tüllen, für die ganzen 10mm ID Schläuche wären die 10mm Tüllen besser :wall:

13mm für den 16/10er DD würd ich nicht empfehlen, der sitzt auf den Perfect Seal schon sehr sehr fest, 13mm AD würd ich mir mit dem Schlauch nicht antun, nicht bei der Wandstärke.

bundy, die Kamera ist einfach müll ;)
