Taster als Schalter benutzen???

[Crazy Harry]

hier ist das pic - hebs dir gut auf, wegen der anschlüsse

rest folgt per pm.



[eurofighter]

Das riecht doch verdammt nach ner Gedruckten Schaltung


Ansonnsten: Gut gemacht, Harry!
Ich will auch wissen, Wies funzt.

Moment. Du schalltest mit den Schaltern zwei Flipflops, deren ausgänge du mit 12V verstärkst, und die dadurch die Relais ansteuern?

Sowas wolte ich auch schon mal bauen........
zumindest vom Prinzip her...
es exitsiert lediglich ein Layout-Datei davon.....



[Crazy Harry]

wieso gedruckte schaltung ? ist doch eine lochrasterplatine

kann ich dir/euch schon sagen, wo die her ist: aus dem ELV-Journal 2/1993

muß dich aber enttäuschen, in dem ic sind 6 inverter - kein flip-flop



[eurofighter]

ich wurde es einfach per FLIPFLOP regeln......

gib ma den Schaltplan per Mail, bidde!

mit gedruckte schaltung meinte ich, das es auf einer Gedruckten PLatine ncoh besser währe...



[Crazy Harry]

aber bei einem einzelstück unnötig

schaltplan bekommst per pm...... bzw. den link drauf.



[eurofighter]

SO. Hab den Schaltplan. Ich werde aber gleich mal einen mit nem Flipflop machen.....
diese Inverter regen mich auf.......

Ich mache immer geätzte Platinen.....



[eurofighter]

So. Fertig:

DAs ganze hat nur einen kleinen "Nachteil" ....viel Spaß beim Finden, Harry!



[Crazy Harry]

1.kannst du nicht sagen, wie die schaltung beim spannung anlegen steht - zumindest nicht ohne power-on-reset

2.ist das die schaltung, die ich im inet gefunden hab und nicht funktioniert hat

3.keine lust weiter nachzudenken



[eurofighter]

1. DAs ist ein Problem, aber auch nicht SOO wichtig.....

2. Warum das?

3. Typisch elektroniker



[Crazy Harry]

1.find ich schon wichtig
2.keine ahnung - such mal bei google nach toggletaster, dann findst die schaltung, die nicht geht
3.was soll das wieder heißen



[eurofighter]

1. Hmm.....und wenn ich 2 Flipflops einbaue.....
dann müsste das gehen.....
2. keine Lust......
3. Ich spreche aus erfahrung, dass ich nur über das nachdenke, auf das ist gerade Lust habe......



[Crazy Harry]

1.nein, du brauchst ein rc-glied am reset

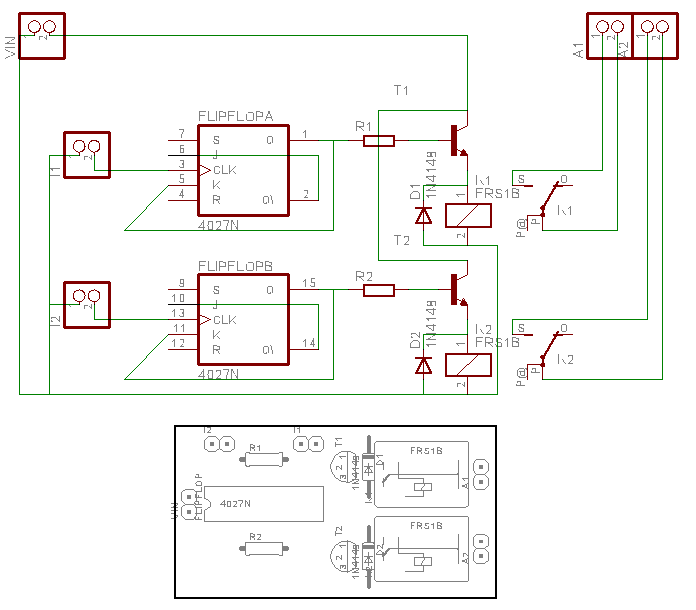

2.jetzt kannst drüber nachdenken:

3.stimmt



[eurofighter]

verdammt, wo ist LOCAD......
auf meinem Hauptrechner........ :grr:

die Schaltung gefätt mir nciht..

ich entwickele mal eine neue, die sowieso nciht funktioniert



[Crazy Harry]

bei der obigen schaltung kannst du das untere FF wie das obere beschalten und hast dann 2 kanäle - geht aber trotzdem nicht



[eurofighter]

komisch......
aber meine Schaltung müsste doch theoretisch funktionieren,oder?



[Crazy Harry]

nö - weil du mit dem taster auf masse schaltest - fehlt ein pull-up nach plus - vorausgesetzt, daß das FF mit einer negativen flanke triggert.



[eurofighter]

Der Taster Schatet auf +!
bracuht man ein Pullup bei nem Flipflop?



[eurofighter]

shit, du hast recht. Das mit dem Taster muss ich ändern!

würde es dann gehen?



[Crazy Harry]

dann brauchst einen pull-down nach gnd

ich hab das datenplatt nicht da, aber das schaut aus, wie die andere schaltung, die ich vorhin gepostet hab. bau's auf und du weißt ob's geht



[eurofighter]

ich habe leider kein Flipflop hier.......

ich kaufe mir moregn mal eins.....



[Crazy Harry]

du armer - hätt ich dir welche schicken sollen

soll ich jetzt mal ic's zählen gehn ? ne, sonst komm ich heut nicht mehr in's bett

was für ein ff nimmst denn da ? normal, jk,jk-ms, flankengetriggert, .... ?



[eurofighter]

jk-ms
doppelt

ganauer 4027

ich habe etwa 20ics zuhause - incl mega8!

Klar hättest du mir ein paar ICs schicken können



[Crazy Harry]

an die 2000 werdens wohl sein - ich kauf häufig 25er stangen.

und morgen hoffentlich 20 mega8 mehr



[eurofighter]

25er Stangen.....
ich kaufe nur einzeln....und viel zu teuer
