[Sammelthread] Valve Steam Deck LCD / OLED

[TjArden]

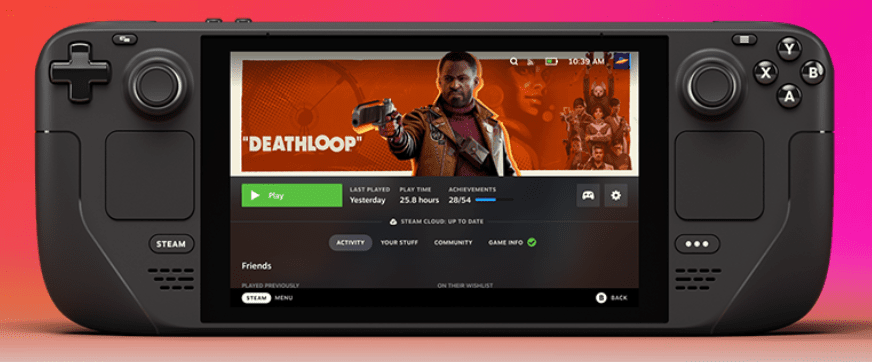

Sammelthread zum Valve Steam Deck LCD und OLED

Quelle: https://store.steampowered.com/steamdeck

Das Steam Deck ist ein kleiner PC im tragbaren Format, der von der hauptsächlich durch "Steam bekannten Valve Corporation entwickelt wurde.
Als Besonderheit ist das SteamOS aufzuführen, welches auf Arch Linux basiert und nicht unter Linux nativ laufende Spiele mittels der Kompatibilitäts-Schicht Proton ermöglicht.

Technische Daten

	Steam Deck LCD	Steam Deck OLED
Display	7" Touch IPS-LCD, 1280 × 800 Pixel, 60Hz, 400 Nits Umgebungslichtsensor ALS 60Hz Touch Abtastrate Bei 512GB Modell: entspiegeltes und geätztes Glas	7,4" Touch OLED, 1280 × 800 Pixel, 90Hz, 1000 Nits (HDR), 600 Nits (SDR) Dualer Umgebungslichtsensor 180Hz Touch Abtastrate Bei 1TB Modell: entspiegeltes und geätztes Glas
CPU	AMD Zen 2 4c/8t, 2,4 – 3,5 GHz (7nm) (bis zu 448 GFlops FP32) (APU-Leistung: 4 – 15W)	AMD Zen 2 4c/8t, 2,4 – 3,5 GHz (6nm) (bis zu 448 GFlops FP32) (APU-Leistung: 4 – 15W)
GPU	8 RDNA 2 CUs, 1,0 – 1,6 GHz (bis zu 1,6 TFlops FP32) (APU-Leistung: 4 – 15W)	8 RDNA 2 CUs, 1,0 – 1,6 GHz (bis zu 1,6 TFlops FP32) (APU-Leistung: 4 – 15W)
RAM	16 GB LPDDR5 (5500 MT/s)	16 GB LPDDR5 (6400 MT/s)
Speicher	64 GB eMMC (PCIe Gen 2 ×1) 256 GB NVMe-SSD (PCIe Gen 3 ×4) 512 GB Hochgeschwindigkeits-NVMe-SSD (PCIe Gen 3 ×4)	512 GB NVMe-SSD 512 GB NVMe-SSD
Kabellose Verbindungen	Bluetooth 5.0 WLAN 5 (2,4 GHz und 5 GHz, 2× 2 MIMO, IEEE 802.11 a/b/g/n/ac)	Bluetooth 5.3 (Separate Antenne) WLAN 6E (2,4 GHz, 5 GHz und 6 GHz, 2× 2 MIMO, IEEE 802.11 a/b/g/n/ac/ax)
Audio	Stereo Lautsprecher mit eingebautem DSP Doppelmikrofon-Array 3,5-mm-Stereo-Kopfhörerbuchse Multikanal-Audio via DisplayPort über USB-C, Standard-USB-C oder Bluetooth 5.0	Stereo Lautsprecher mit eingebautem DSP Doppelmikrofon-Array 3,5-mm-Stereo-Kopfhörerbuchse Multikanal-Audio via DisplayPort über USB-C, Standard-USB-C oder Bluetooth 5.3
Steuerung und Eingabe	Gamepad-Eingaben ABXY-Tasten Steuerkreuz L & R Analogtrigger L & R Schultertasten Ansichts- & Menütasten 4× zuweisbare Grifftasten 2 Analogsticks mit kapazitiven Berührungssensoren Haptik HD-Haptik Trackpads 2 × 32,5 mm quadratische Trackpads mit haptischem Feedback Druckempfindlichkeit für konfigurierbare Klickstärke Gyroskop 6-Achsen-IMU	Gamepad-Eingaben ABXY-Tasten Steuerkreuz L & R Analogtrigger L & R verbesserte Schultertasten Ansichts- & Menütasten 4× zuweisbare Grifftasten 2 verbesserte Analogsticks mit kapazitiven Berührungssensoren Haptik HD-Haptik Trackpads 2 × 32,5 mm verbesserte quadratische Trackpads mit haptischem Feedback Druckempfindlichkeit für konfigurierbare Klickstärke Gyroskop 6-Achsen-IMU
Anschlüsse	USB-C mit DisplayPort 1.4 mit Unterstützung von Alt-Modus; bis zu 8K mit 60 Hz oder 4K mit 120 Hz, USB 3.2 Gen. 2 microSD UHS-I mit Unterstützung von SD, SDXC und SDHC	USB-C mit DisplayPort 1.4 mit Unterstützung von Alt-Modus; bis zu 8K mit 60 Hz oder 4K mit 120 Hz, USB 3.2 Gen. 2 microSD UHS-I mit Unterstützung von SD, SDXC und SDHC
Akku	40-Wattstunden-Akku (2-8 Std. Gameplay Laufzeit)	50-Wattstunden-Akku (3-12 Std. Gameplay Laufzeit)
Maße und Gewicht	298 mm × 117 mm × 49 mm Ca. 669 Gramm	298 mm × 117 mm × 49 mm Ca. 640 Gramm
Software	SteamOS 3.0 (auf Basis von Arch) Desktop-Mode: KDE Plasma	SteamOS 3.0 (auf Basis von Arch) Desktop-Mode: KDE Plasma
Release	25. Februar 2022	16. November 2023
Preise bei Release	64 GB: 419€ (seit OLED discontinued) 256 GB: 549€ (seit OLED 419€) 512 GB: 679€ (seit OLED discontinued)	512 GB: 569€ 1 TB: 679€

Quelle: https://store.steampowered.com/steamdeck

---

Offizielles Zubehör:
Im Zuge der Vorstellung des Steam Decks wurden auch eine Tragetasche sowie eine Docking Station angekündigt.

Die Tragetasche ist in verschiedenen Varianten (Basic bzw. Premium) bereits im Lieferumfang des Steam Deck LCD und Steam Deck OLED enthalten.

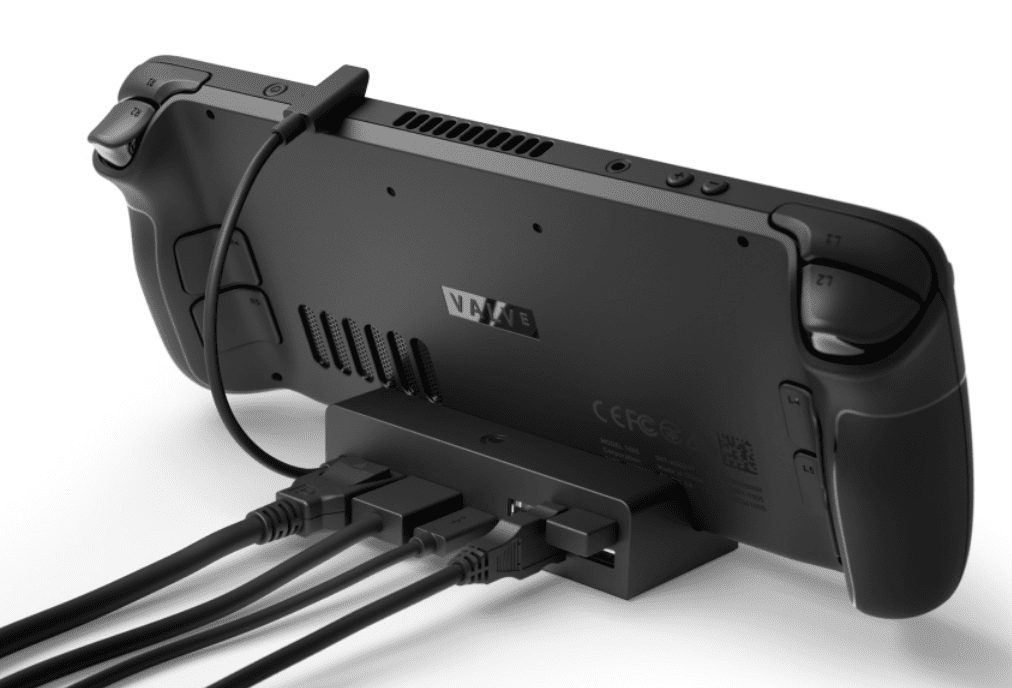

Die Dockstation wurde zu einem Preis von 89€ eingeführt und bietet neben der Funktion als Standfuß folgende Anschlüsse:

• Fest installiertes USB-C Kabel zur Verbindung mit dem Steam Deck
• Power in (USB-C)
• 3x USB-A-3.1-Ports
• Gigabit Ethernet
• DisplayPort 1.4
• HDMI 2.0

Die Displayanschlüsse unterstützen 4k 60Hz bzw. 1440p 120Hz und FreeSync (VRR).

---

Valve Linksammlung:
Steam News zum Deck:
https://store.steampowered.com/news/app/1675200
Offizielle 3D-Daten:
https://gitlab.steamos.cloud/SteamDeck/hardware
Wiederherstellungs-Image:
https://store.steampowered.com/steamos/download/?ver=steamdeck&snr=
Windows Treiber:
https://help.steampowered.com/en/faqs/view/6121-ECCD-D643-BAA8

Andere nützliche Links:
Wikipedia:
https://de.wikipedia.org/wiki/Steam_Deck
Steam Verified Games:
https://steamdeckverified.avery.cafe/
EmuDeck
https://www.emudeck.com/



[TjArden]

Moin zusammen,
Hier scheint es noch kein Sammelthread für das Steam Deck zu geben. Daher ist hier jetzt mein Aufschlag.

Grund dafür:
Seit vorgestern liegt hier ein Steam Deck im Haushalt.
Es funktioniert soweit getestet einwandfrei und ist auch nicht von einem schleifenden Lüfter o.Ä. geplagt.
Im Ersteindruck war es von der Haptik her viel zu Groß. Das hat sich nach den ersten Sessions etwas gelegt, wird sich aber weiter beweisen müssen.

Ich Sparfuchs habe natürlich nur die 64GB Version.
Und da wären wir beim "kleinen" Problem, denn viele AAA Titel lassen sich da nicht drauf installieren.
Die passende 1TB SSD ist also schon bestellt. Auf das entspiegelte Glas und den Digitalen Bonus-Firlefanz der 512GB Version habe ich absichtlich verzichtet.

In dem Zuge des Öffnens möchte ich auch die Wärmeleitpaste austauschen.
Ihr dürft Euch also auf einen Erfahrungsbericht zu Lautstärke und Temperatur freuen.

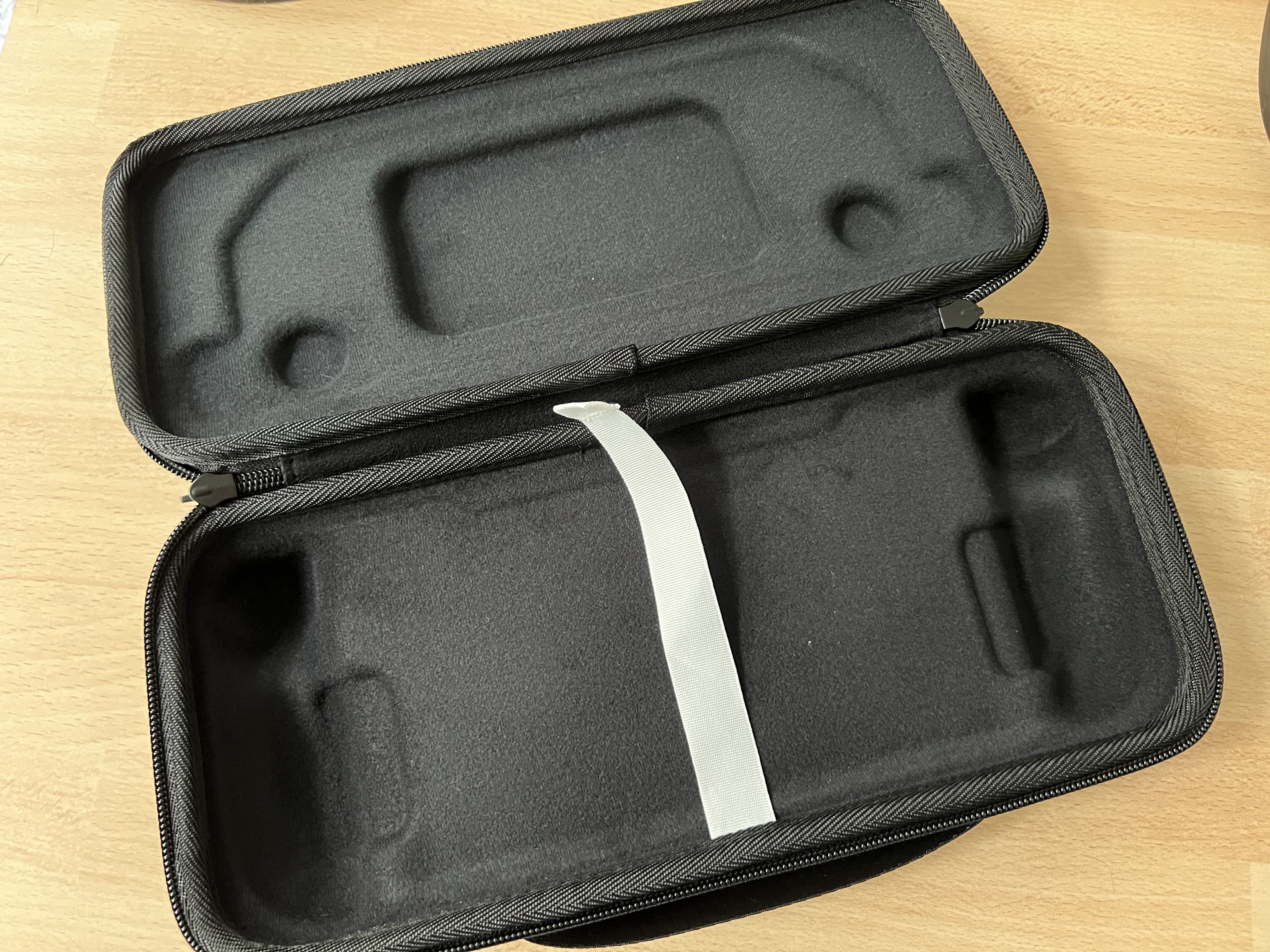

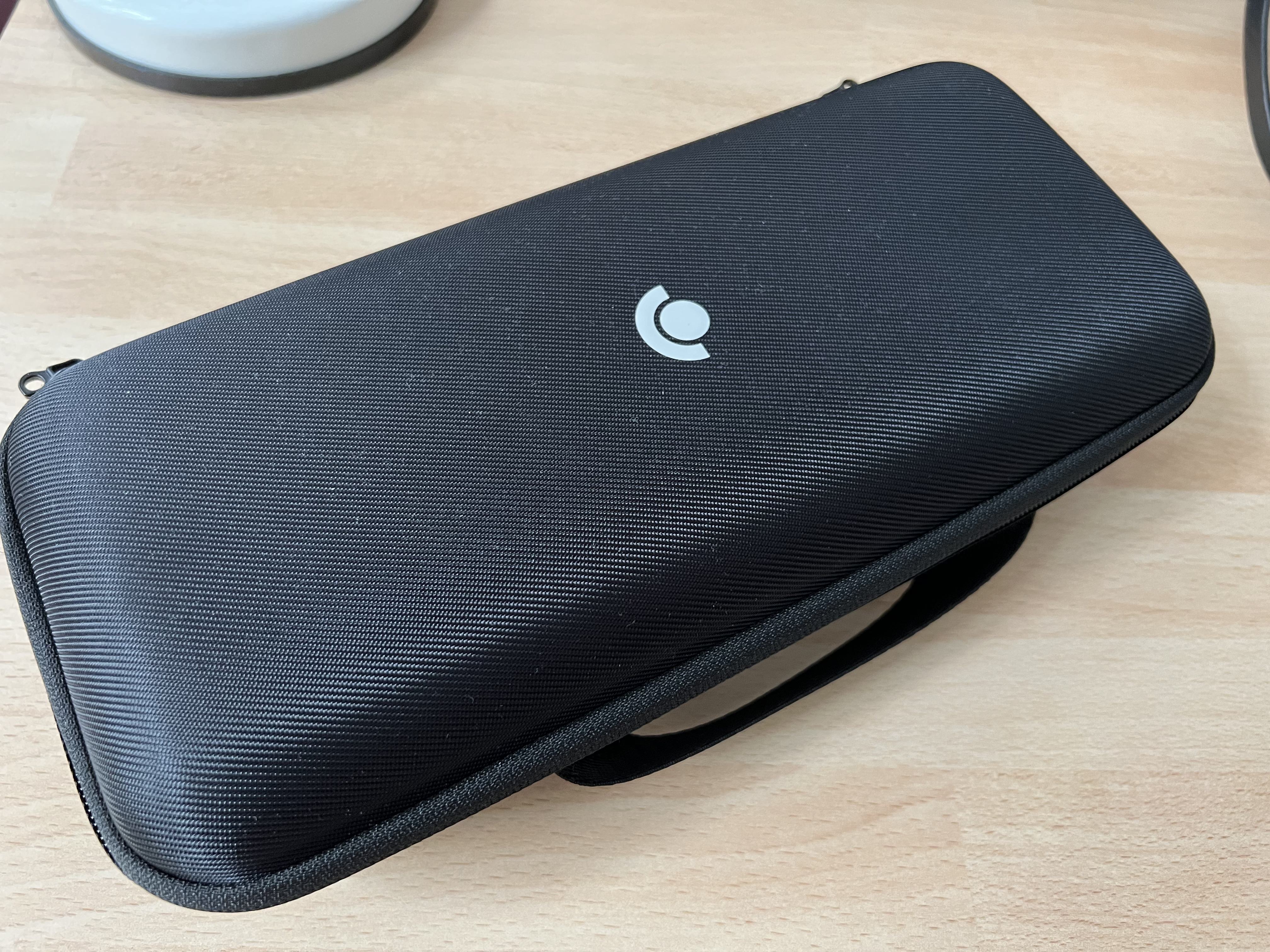

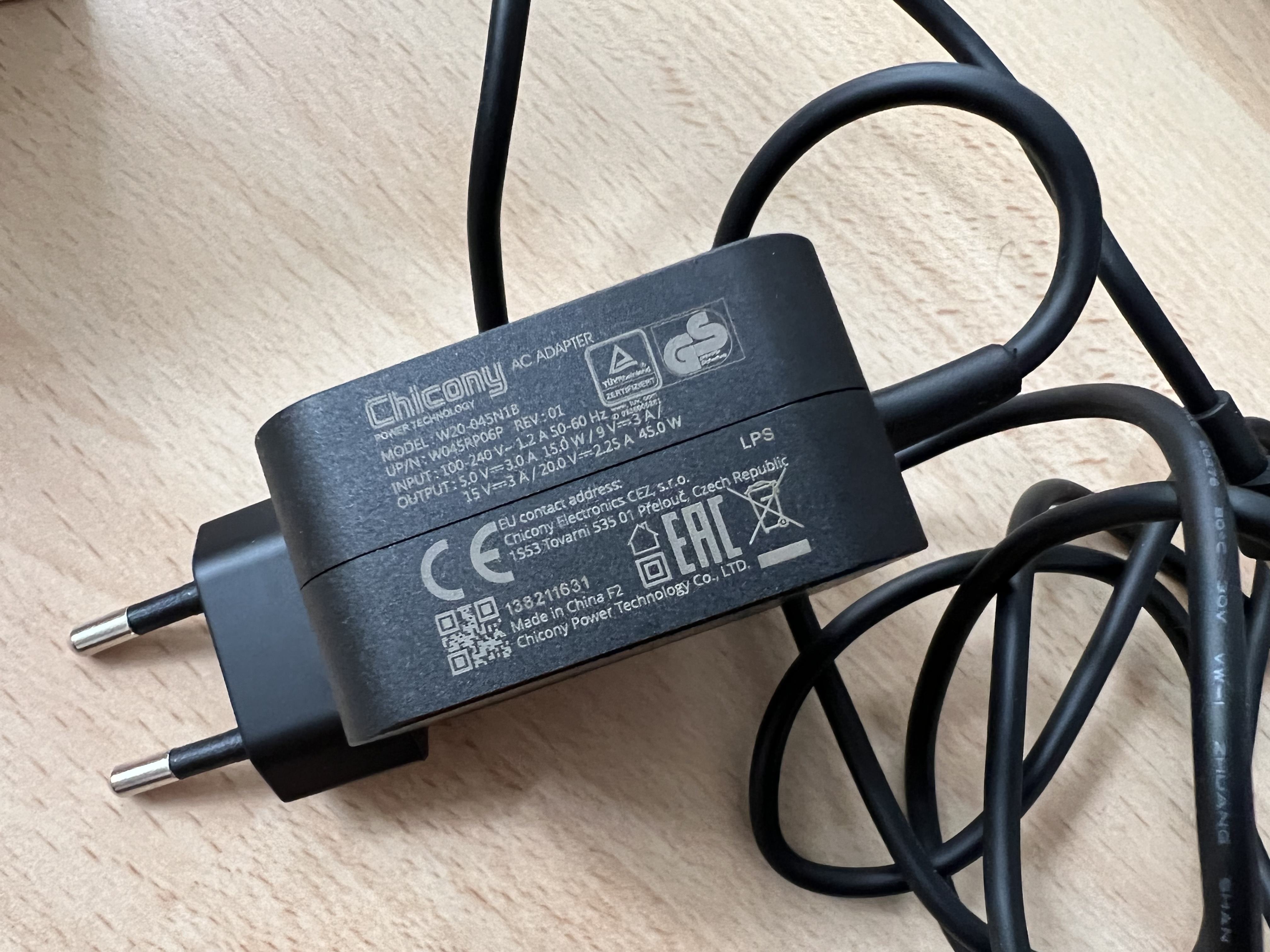

Für den Anfang hier das Case und das USB-C Netzteil inkl. seiner Spezifikationen im Detail



[kaiser]

Also ich hab mir ja auch die 64GB Version bestellt. die 1TB Kioxia BG4 liegt schon bereit.

Ich hab auch schon ein kleines Projekt am laufen. Ein gutes Windows Installationsimage für den Deck, damit man ohne Dongleparty den Deck mit nem USB Stick installieren kann.
Folgendene Sachen sind schon in den 2 Imagedateien:
-Win10 (21H2) Home+Pro und Win11 (21H2) Home+Pro in den 5 Standardsprachen (deutsch, englisch, franzözisch, spanisch, protugisisch)
-integrierte Treiber im WinPE (Windows Setup) und normal gedrehter Bildschirm (-90°)
-integrierte WiFi und Grafiktreiber ohne Adrenalinsoftware im OS, damit die OOBE gut funktioniert

ToDo, falls ich das Deck habe:
-Powermanagementprofil ins Image einfügen, damit man zwischen den Leistungstargets switchen kann. Aktuell gehen Ja unter Windows Boardmitteln nur der 15W Modus. Für den 25W Modus braucht man externe Software
-Controllerbuttons in ein XINPUT Device ummogeln und nicht komische Pseudomaus Controls! Wenn ich den Desktop verwenden will, kann ich Touch Buttons nutzen!

E: Den Link kannst noch im Startpost hinterlegen: Windows Treiber https://help.steampowered.com/en/faqs/view/6121-ECCD-D643-BAA8



[TjArden]

Oh wow.
Da bist du ja hart am schuften, damit Windows gut läuft

Ich werde es erstmal bei SteamOS belassen.
Wenn ich unter Windows spielen möchte, würde ich das am Laptop machen

Genau die SSD wird bei mir die Tage auch ankommen



[kaiser]

Warum Linux nutzen, wenn Windows auch drauf läuft (bis auf den internen Sound). Und in synthehtischen Benchmarks teilsweise sogar besser. Wenn man halt volle Power gibt.
Dann hab ich keine Probleme mit kompatibilität von Spielen. Dann läuft einfach alles.
Auf meinen Gaming PC läuft ja auch Windows und kein SteamOS 3.



[Murazor]

Warum Linux nutzen, wenn Windows auch drauf läuft (bis auf den internen Sound)

Weil laut einigen Aussagen zahlreiche spiele auf SteamOS besser laufen als auf Windows auf dem Steam Deck.



[kaiser]

Weil laut einigen Aussagen zahlreiche spiele auf SteamOS besser laufen als auf Windows auf dem Steam Deck.

also die ganzen Influencer haben in ihren Benchmarks 15W Windows gegen 25W SteamOS laufen lassen. Da war ja klar, wer gewinnt. Und dass man am Windows dann einmal die Shadder für die Games kompilieren muss und nicht auf die pre-compiled shader vom SteamOS zugreift, überlebe ich. Das ist auch bei den wenigsten Games überhaupt gemacht worden.



[Murazor]

also die ganzen Influencer haben in ihren Benchmarks 15W Windows gegen 25W SteamOS laufen lassen.

Gibt es dafür auch Quellen?



[kaiser]

Die Influencer die ich gesehen habe, haben einfach Windows 10 installiert und mit den damals verfügbaren Treibern getestet. Damit hat das Steamdeck aber nur 15W. Die Software zum PowerTarget erhöhen war erst 3 Tage nach den Tests verfügbar. Die Influencer wussten ja nichtmal, dass sie auf die 15W limitiert sind.

Beitrag automatisch zusammengeführt: 04.04.2022

E: mit dem Programm kann man des Deck auf 25W stellen.

GitHub - project-sbc/Power-Control-Panel: This software allows easy change of TDP on windows handheld devices. Features include: configurable profiles with charger vs battery values and xinput TDP change capability.

This software allows easy change of TDP on windows handheld devices. Features include: configurable profiles with charger vs battery values and xinput TDP change capability. - GitHub - project-sbc/...

github.com

Aber vielleicht hat des neue BIOS für den Deck des Limit schon erhöht und das Programm trivial gemacht. Aber des neue BIOS kriegt man nur über SteamOS. WTF



[TjArden]

Warum Linux nutzen, wenn Windows auch drauf läuft (bis auf den internen Sound). Und in synthehtischen Benchmarks teilsweise sogar besser. Wenn man halt volle Power gibt.
Dann hab ich keine Probleme mit kompatibilität von Spielen. Dann läuft einfach alles.
Auf meinen Gaming PC läuft ja auch Windows und kein SteamOS 3.

Versteh mich nicht falsch.
Ich will dir das Windows da drauf nicht absprechen

Wenn das Steam Deck mein Hauptgerät werden soll, würde ich auch Windows drauf haben wollen.
Es ist für mich aber eher eine „Spielerei“ (pun intended). Genauso brauche ich auf der Switch kein Windows.

Aber nur, weil das -bei mir- so ist, darfst du ja machen was du willst. Und wenn es gut funktioniert, profitieren andere davon sicher auch



[Skip2baloo]

Danke für den Thread! Und geil, dass es mit kaiser schon mal einen informativen User zwecks Erweiterungen des Decks gibt. Finde das Gerät mega und wäre für mich sogar eine Laptop Alternative mit Windows, die ich zu Hause am Monitor nutzen würde fürs bissl Office und 3D Druck Dateien vorbereiten und mobil wäre es die perfekte Gamingkonsole für PC und Retro-Emus. Der Preis ist auch einfach unschlagbar. Was man für die kleine Version + m2 Erweiterung zahlt, ist einfach super. Dann müsste ich auch nicht mehr den Laptop meiner Frau nutzen, denn die meckert, wenn die jedesmal wieder einen neuen Ordner von mir sieht 😂



[TjArden]

Kleiner Teaser.

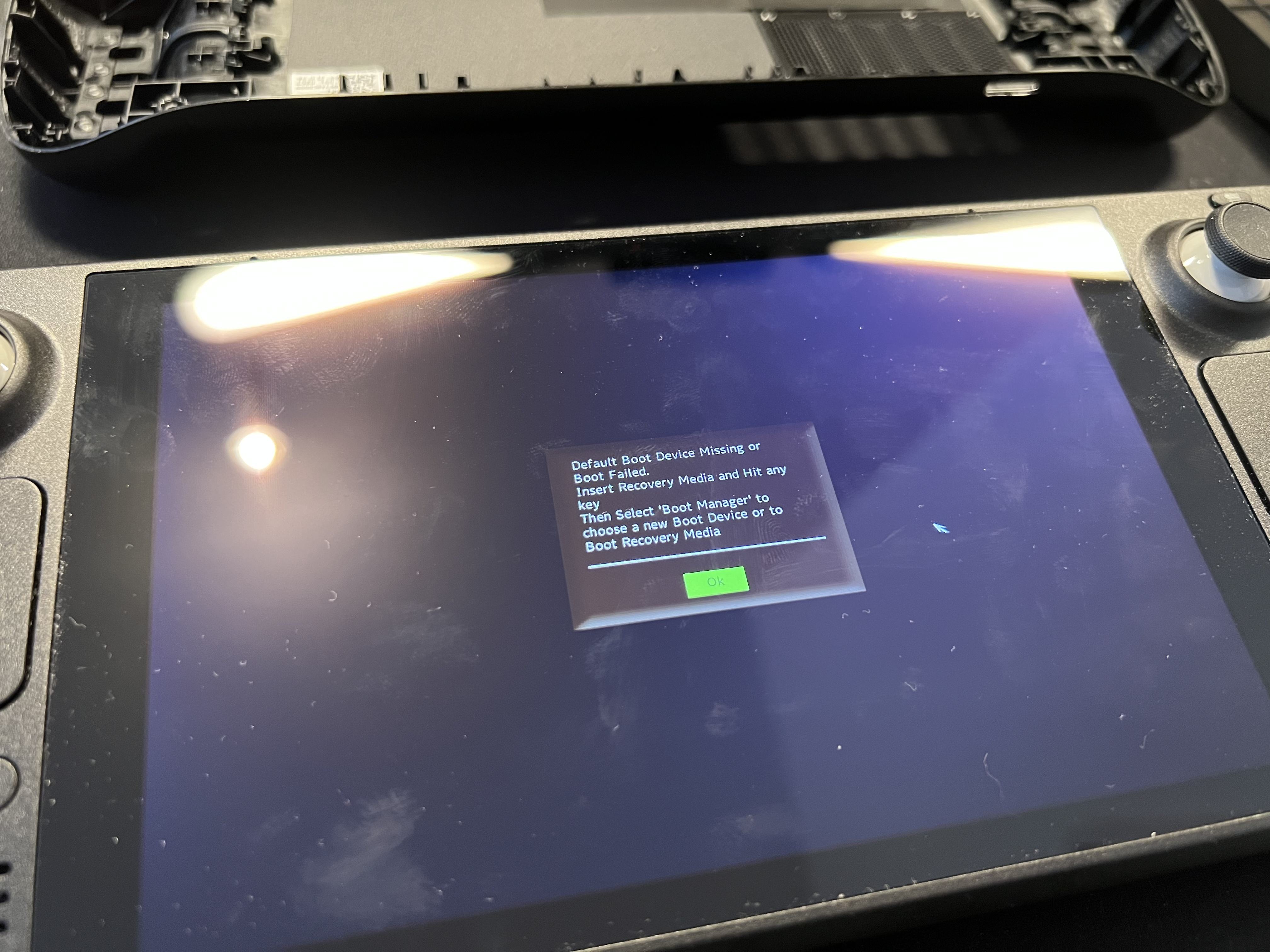

Nur das Steam Deck Recovery Image will nach SSD Austausch grade nicht starten 🤷‍♂️



[DaHans]

Danke für den Thread und für die ersten Erfahrungsberichte.

Habt ihr denn schon ein vernünftiges USB-C Dock?
Bezüglich HDMI 2.1 finde ich bisher nur eins mit Thunderbolt 4.



[TjArden]

Einen USB-C Dock habe ich nicht wirklich. Nur einen USB-C zu HDMI Adapter mit PD-Anschluss.
Eigentlich aus dem Repertoire der Nintendo Switch Tasche. Funktioniert einwandfrei und liefert ein 4K Bild. Halt "nur" 60Hz und ohne VRR

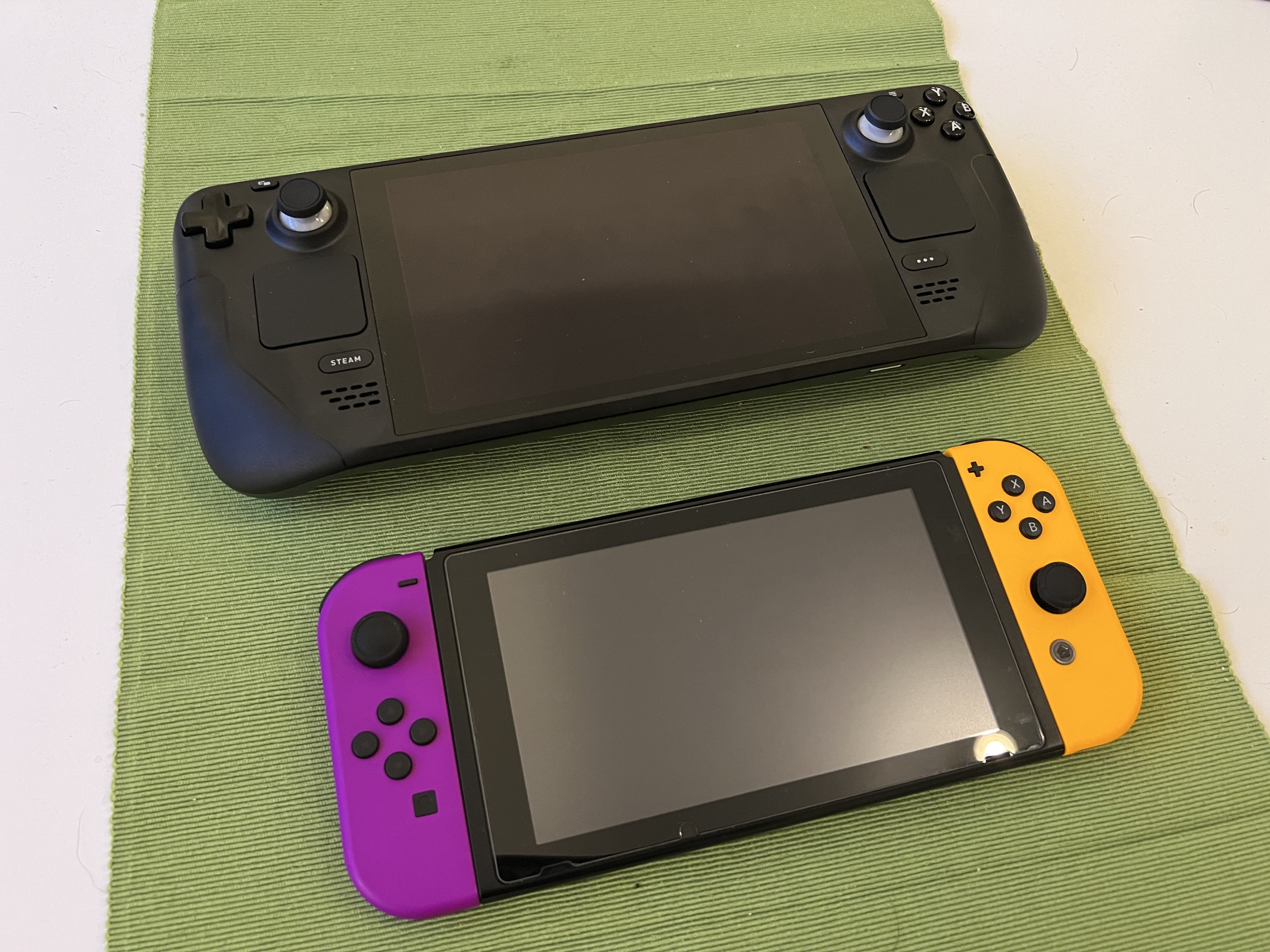

Hier übrigens nochmal ein kurzes Vergleichsbild, während die Wii U zwecks Verkauf zurückgesetzt, eingepackt und verschickt wurde.



Kommen wir jetzt aber zum Eingemachten

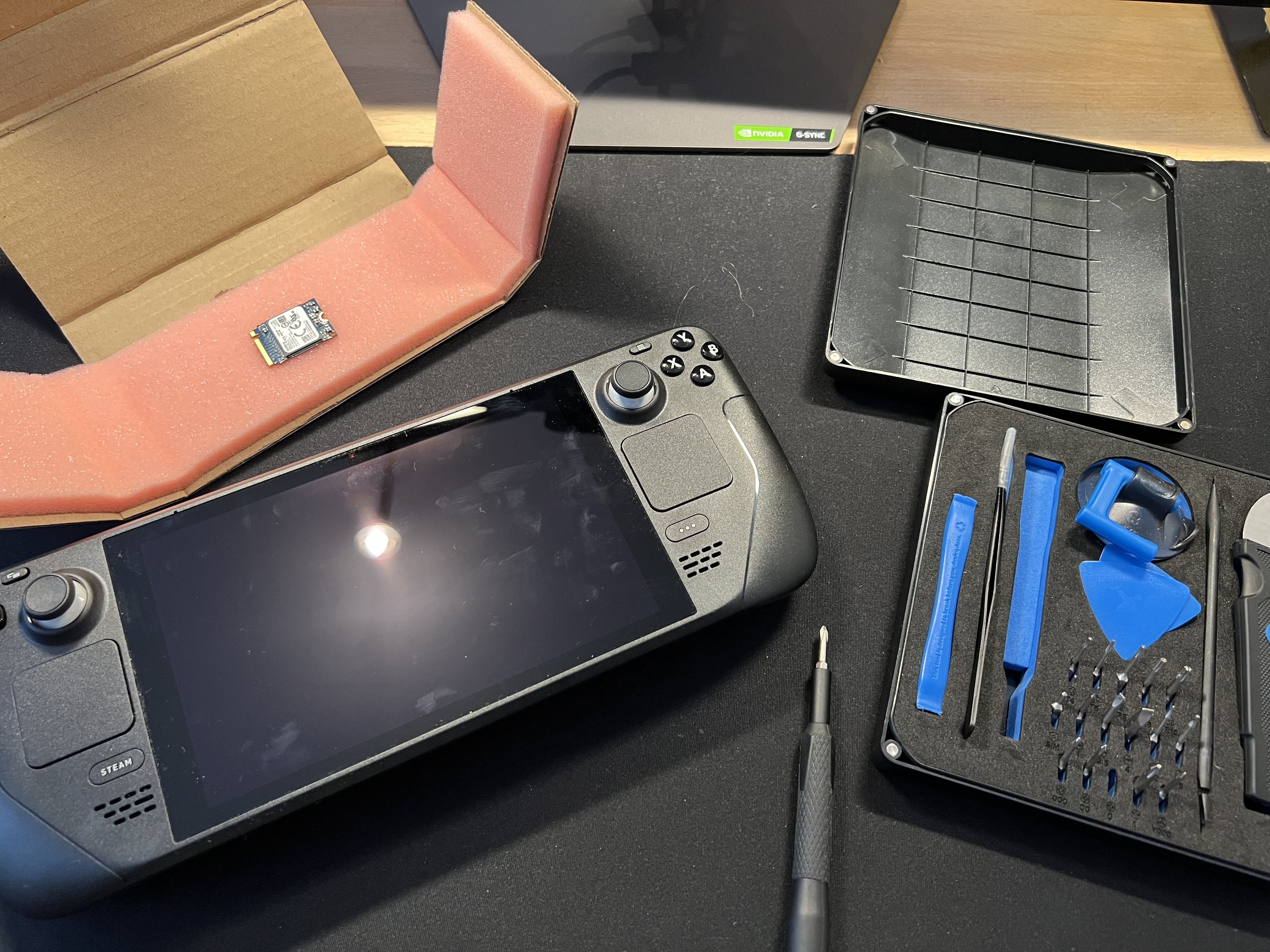

Gestern kam die SSD an. Eine Kioxia BG4 mit 1TB Speicher (Geizhals link).

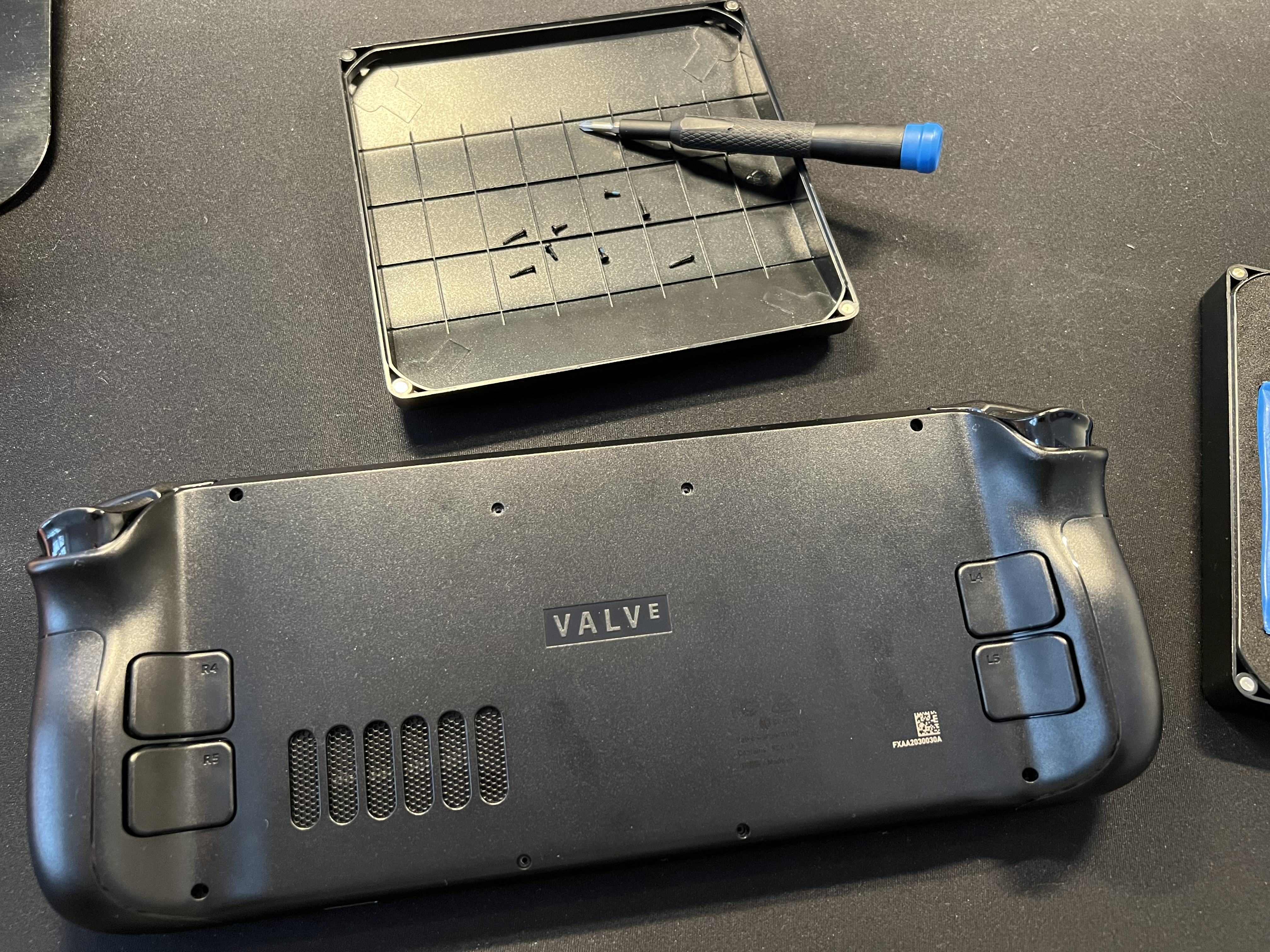

Also brav 8 Schrauben aus der Rückseite raus.

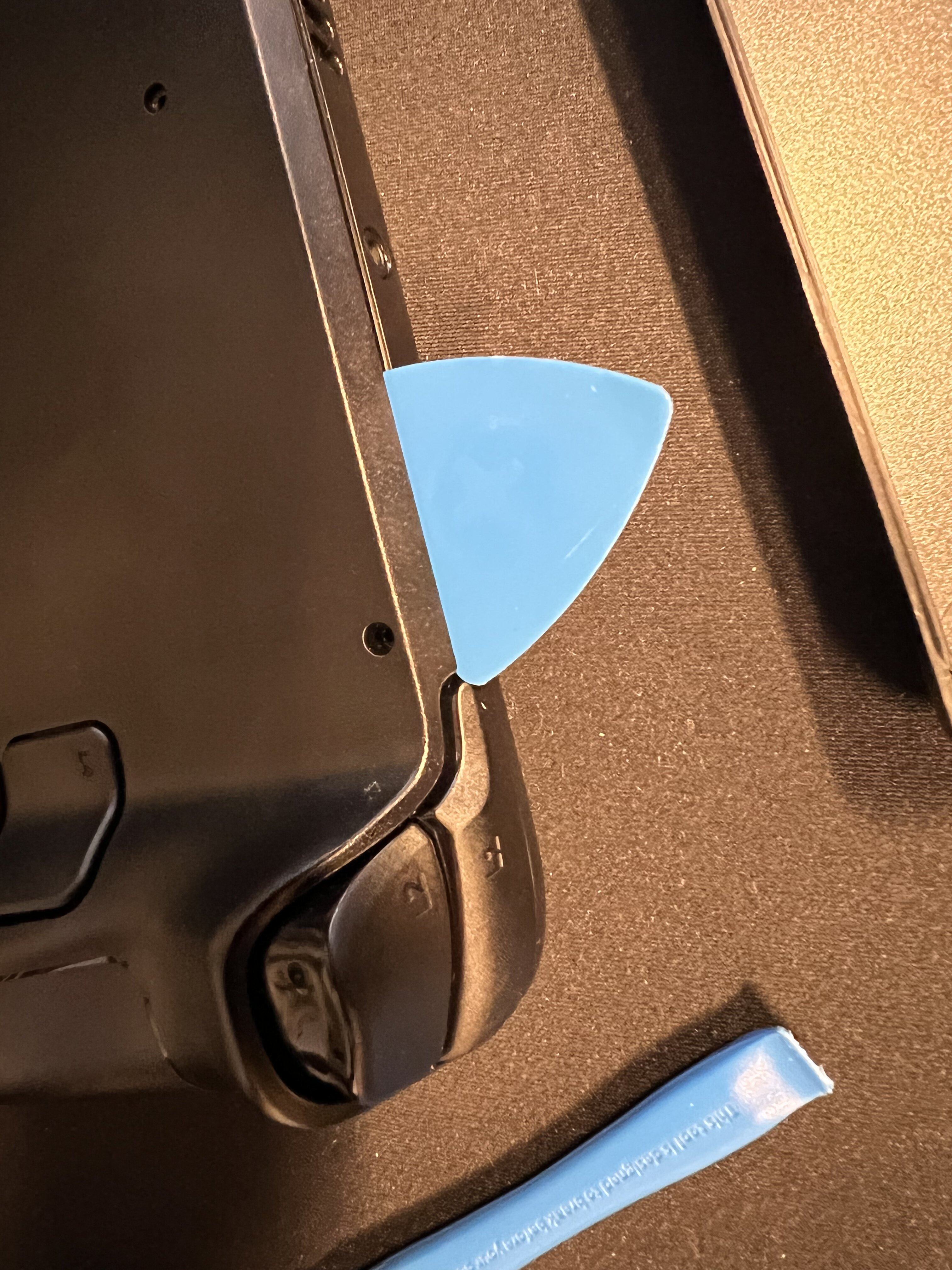

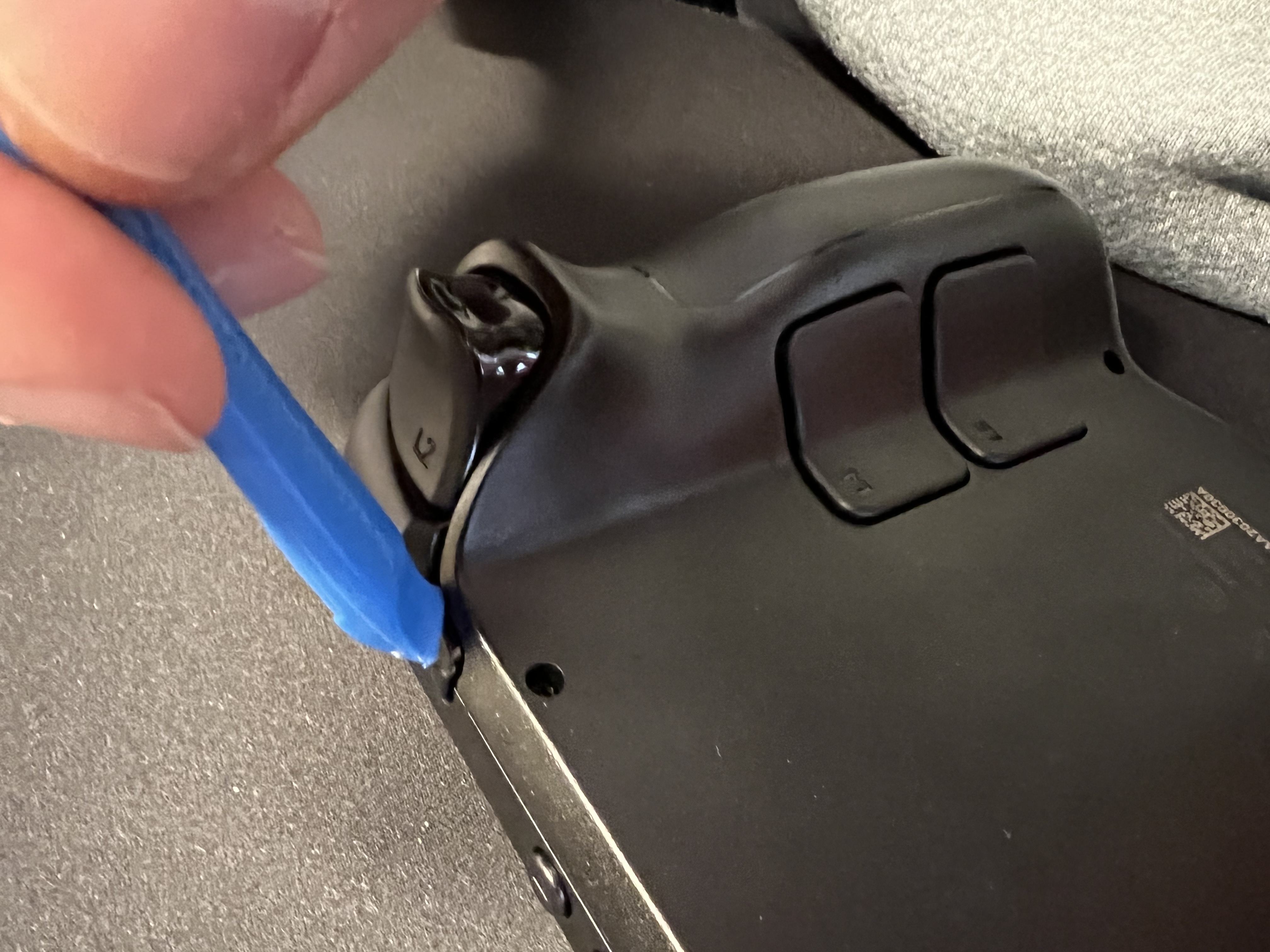

Danach bei den Triggern einhaken und vorsichtig hochheben.


Mit den Spudgern einen Weg drum herum suchen.


Alles in allem sehr einfach.

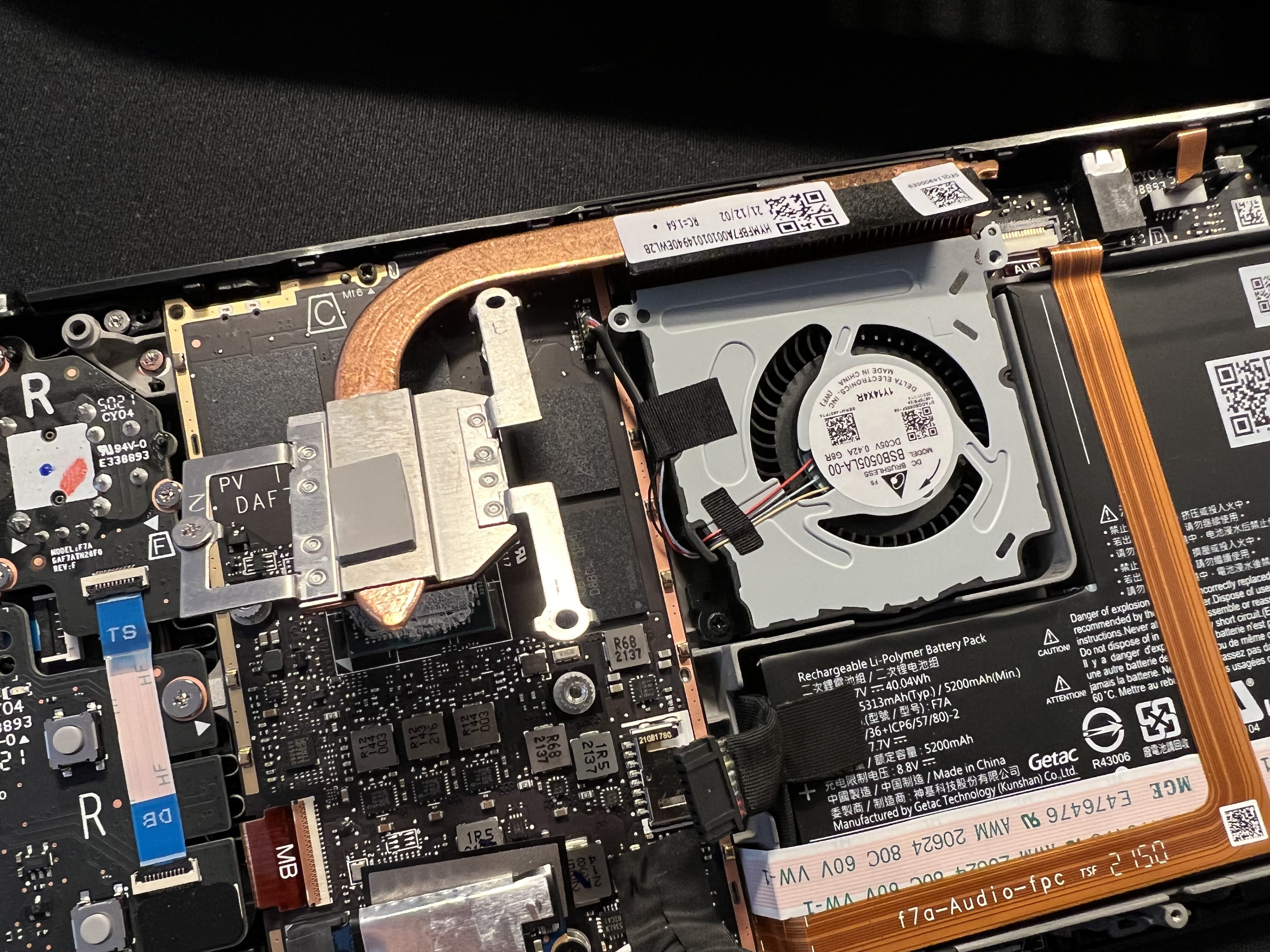

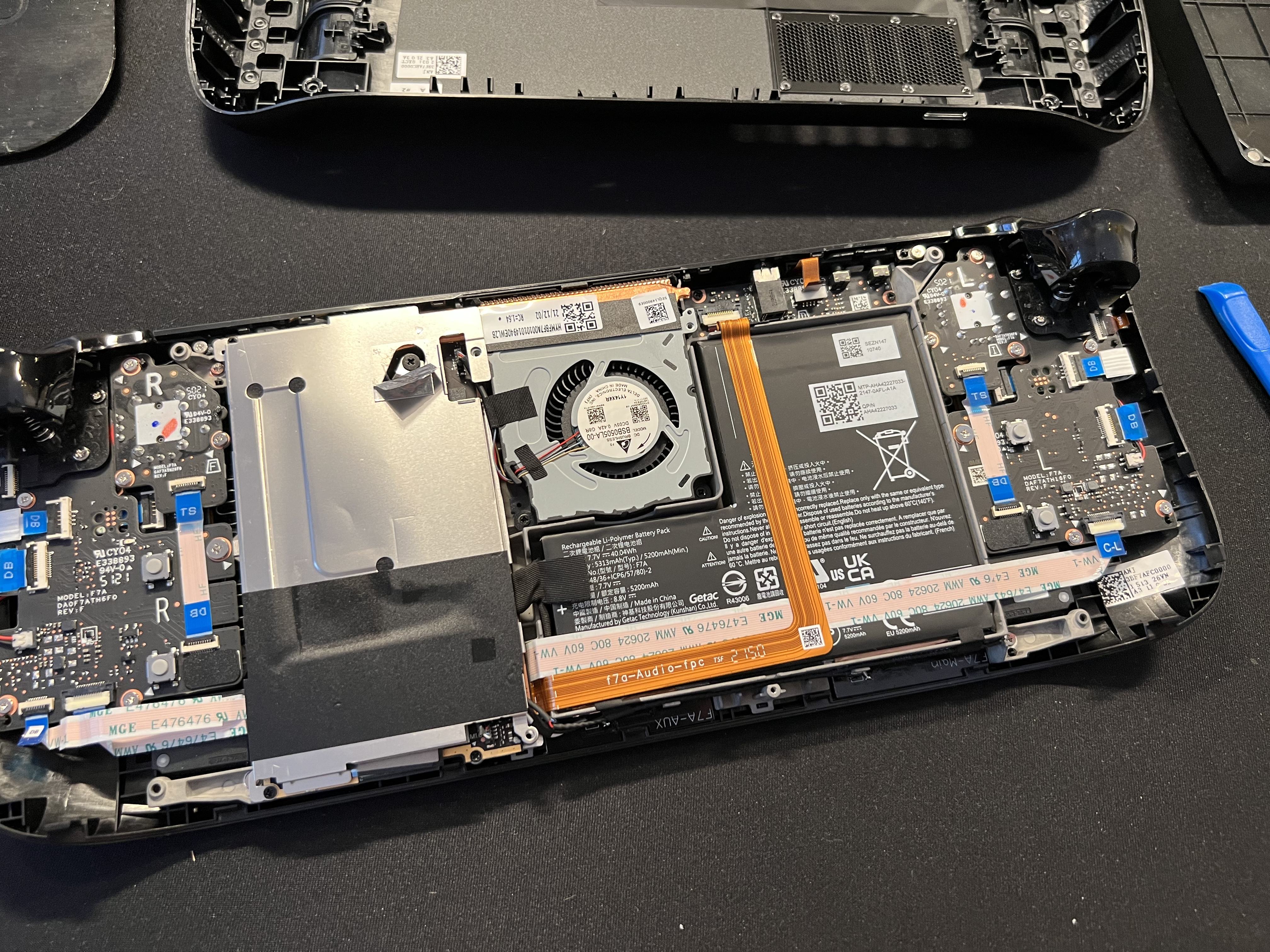

Innen dann 3 Schrauben lösen, um die Abdeckung abnehmen zu können.

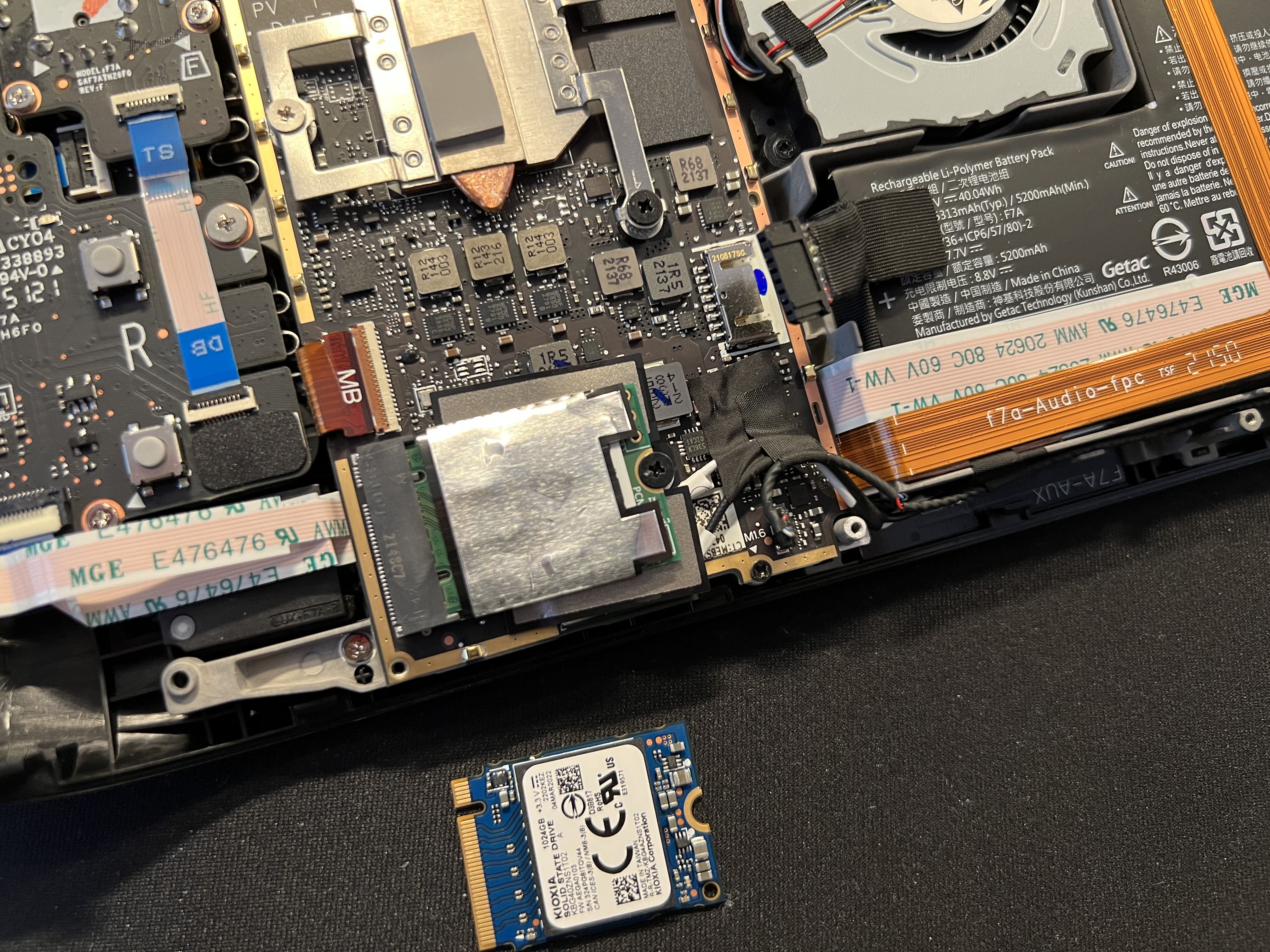

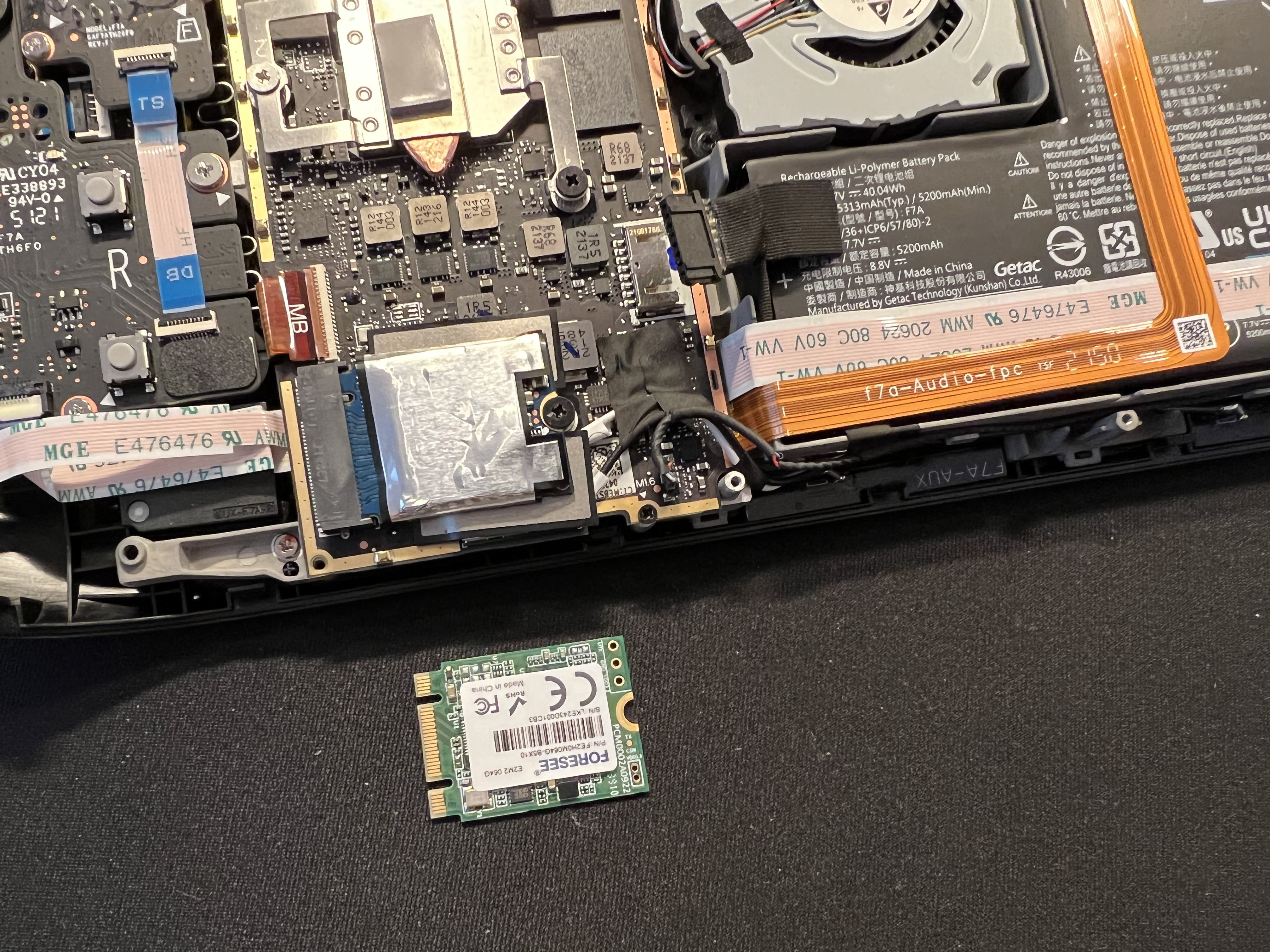

Schon lächelt uns die SSD an. Vorher allerdings Akku abziehen und ein zwei drei mal den Power-Knopf drücken.
Dann eine SSD raus, ausziehen, die andere anziehen und rein damit.

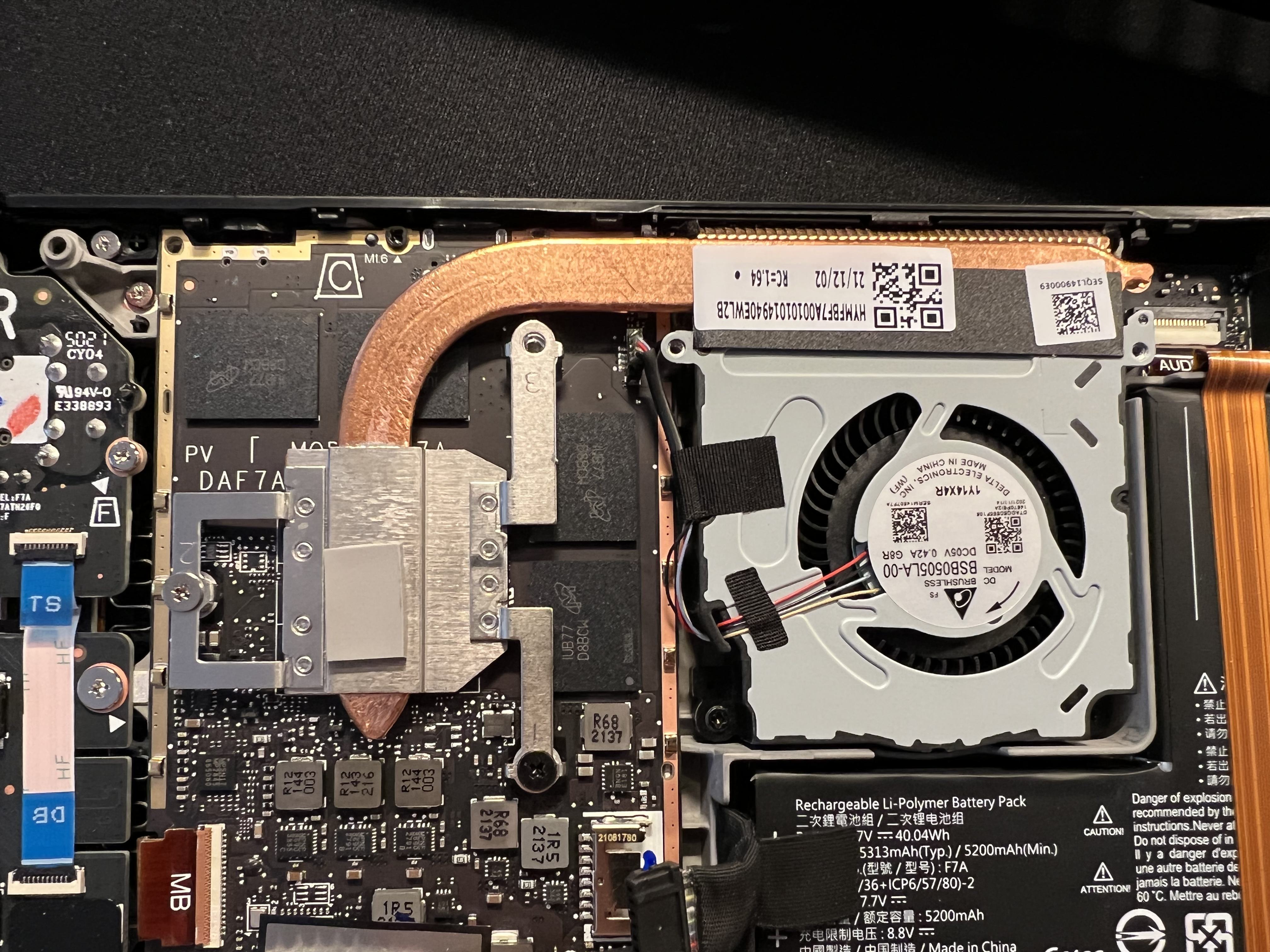

Wenn man schonmal drin ist, wird nochmal nach der Wärmeleitpaste geschaut.
Dazu wieder drei Schrauben und den Klebefilm zwischen Lüfter und Kühlkörper lösen.

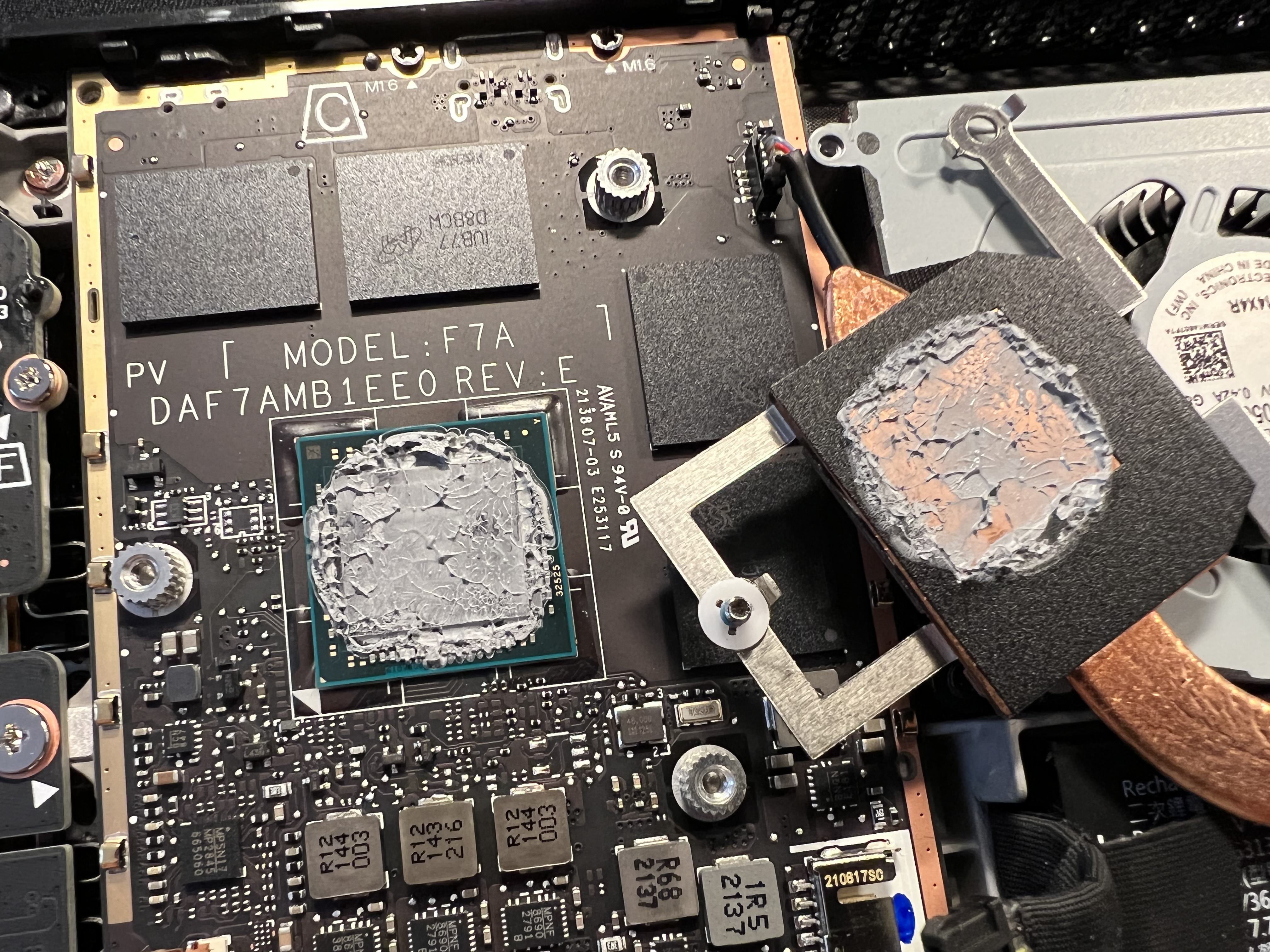

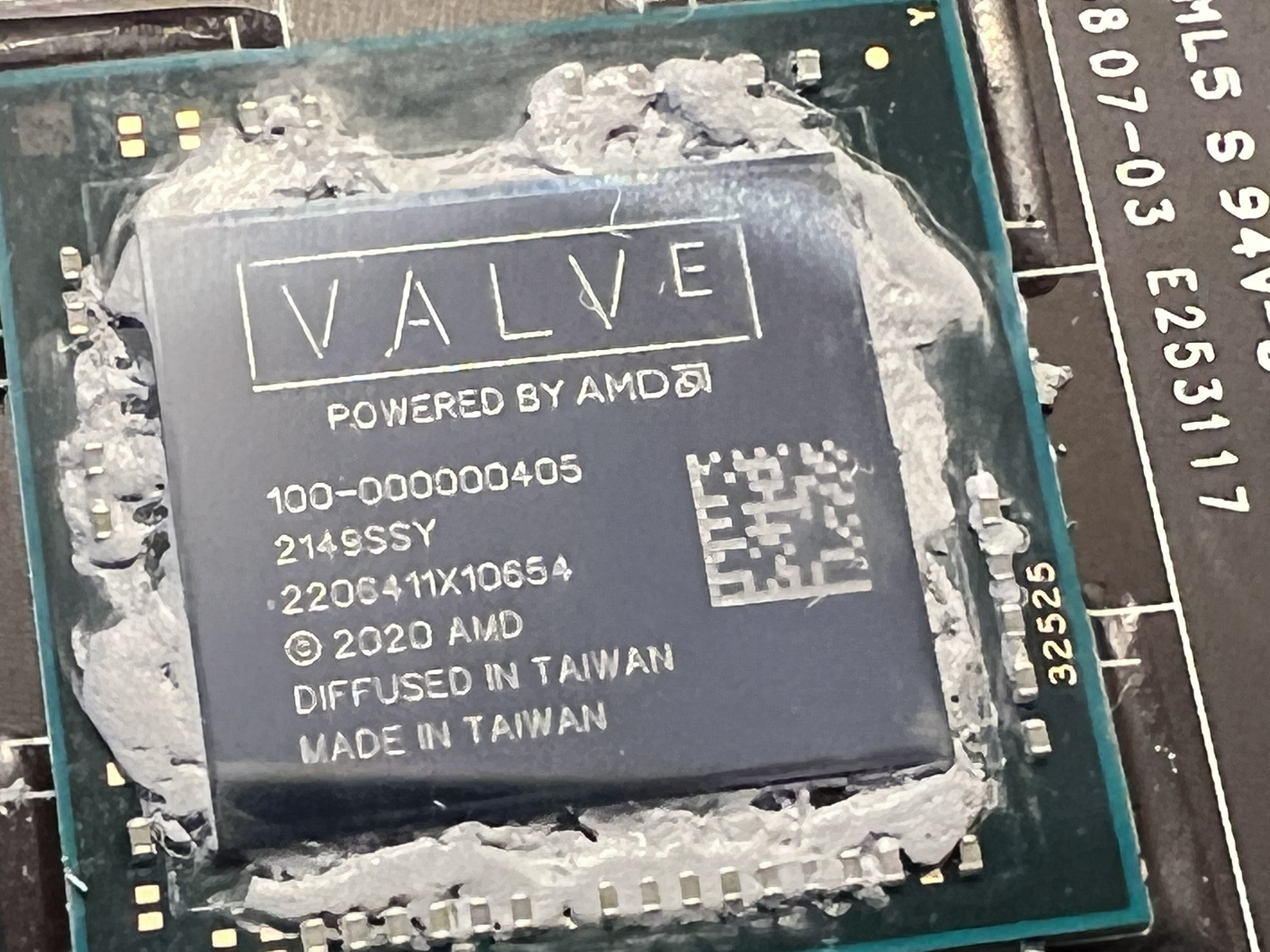

Bei der Wärmeleitpaste hat Valve einen guten Job geleistet.
Sie ist nicht zu dick und nicht trocken. Hätte mich aber auch gewundert.


Da ist das gute Stück.


Kurzerhand etwas Thermal Grizzly Kryonaut drauf und alles wieder zusammen schrauben.
Bevor ich die Rückseite drangeklipst habe, schnell noch ein Funktionstest bis ins BIOS. Lüfter schreit nicht los.
SSD wird erkannt. Also zuschrauben.


Es folgt das Steam Recovery Image per microSD-Karte. Das habe ich vorher runtergeladen und per Rufus (Link) aufgespielt.
Einfach beim Boot die "Leiser"-Taste gedrückt halten, schon kommt man ins Boot Menü.
SD Karte auswählen. "Re-Image" auswählen und den Prozess abwarten. Nach einem Neustart sitzt man wieder vor einem brandneuen Deck
TIPP: Nehmt eine anständige microSDXC Karte. Damit kam der Recovery Desktop nach 2 min. Mit einer ollen microSDHC Karte wollte er selbst nach 30min nur einen Mauszeiger zeigen...

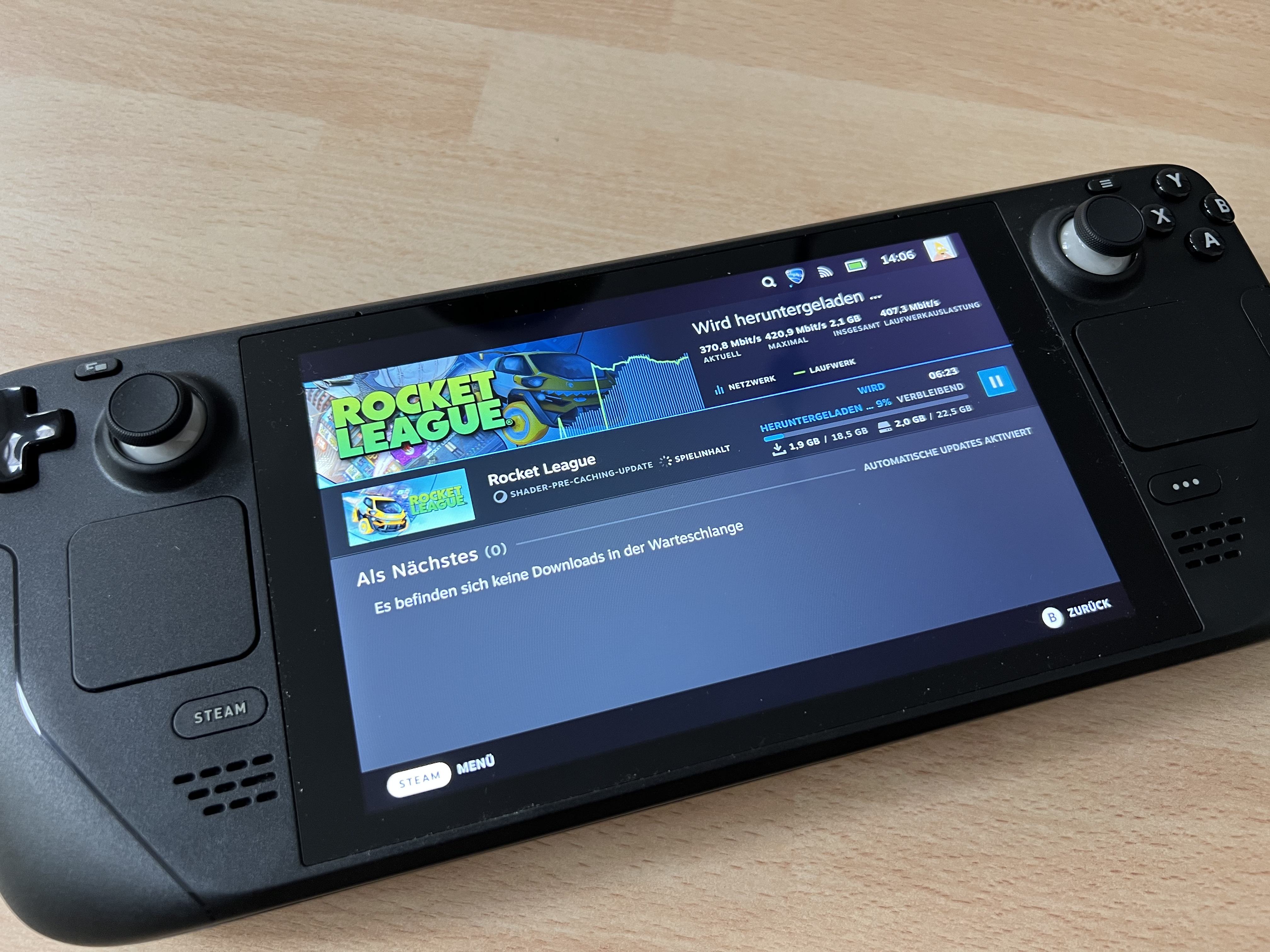

Rocket League ist auch schon installiert. Darin habe ich mir ein 2v2 Spiel mit Bots als Temperatur/Lautstärke-Vergleich ausgesucht.
Kurzform: Kein großer Unterschied. Ich bilde mir ein, dass der Lüfter (mit einer im übrigen sehr Stufigen Abstimmung) bei gleicher Temperatur eine Stufe niedriger bleibt.
Die Temperaturen und die Stromaufnahme bleiben sowohl bei einem 60FPS Cap (~61°C bei 16Watt) als auch unlimitiert (~73°C bei 24Watt) nahezu identisch.

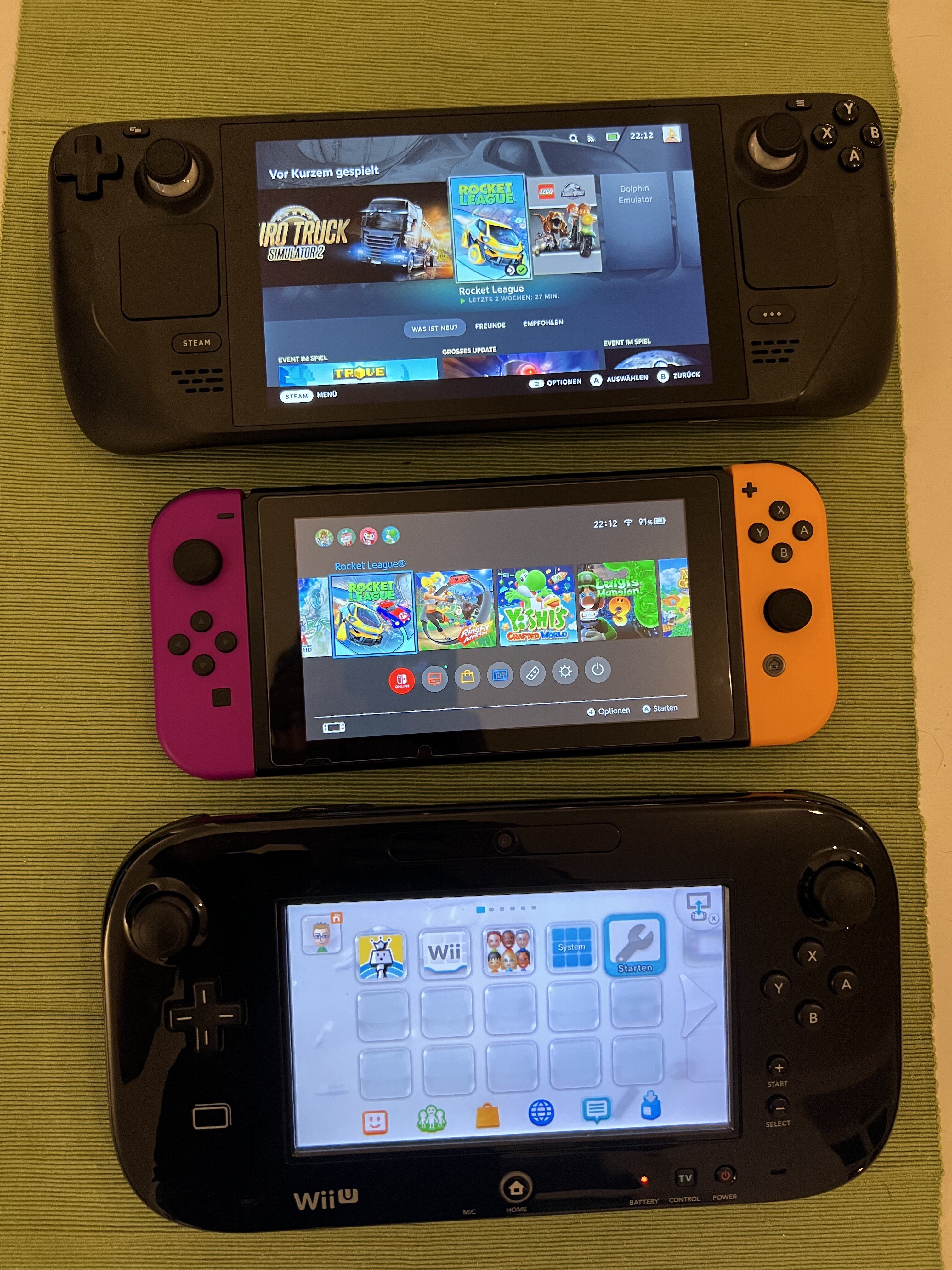

Steam Deck vs. Nintendo Switch vs Wii U Gamepad



[Kickaha]

wie lange war bei euch die Lieferzeit? also ab der Bestätigung, dass nun bestellt werden kann



[Duplikator]

Ich konnte vor paar Stunden mein Deck 256gb kaufen. Als Deck angekündigt wurde, dachte ich, dass die 64gb Variante kein SSD Slot hat, deswegen hab ich mich für die 256gb Variante entschieden. Wenn ich direkt gewusst hätte, dass auch die 64gb Variante nen SSD hat, hätte ich natürlich ne 64gb genomen. Aber jetzt hab ich halt ne 256gb. Was solls, hauptsache ich hab eins. Wegen 1TB SSD, die ist halt schön teuer, also im vergleich zu normalen m2 SSDs. Deswegeb bin ich halt am überlegen mir ne 1tb Micro SD Karte zu kaufen, die ist im Vergleich zu ner SSD um einiges billiger. Also 130 gegen 200+ ist halt schon risen Unterschied. Kickaha : Decks werden aus Holland verschickt, da dort Valve Europe den Sitz hat. Mit 2/3 Tagen musst du schon rechen. Also wegen Lieferzeit.



[DaHans]

Ich habe auch die größere Version vorbestellt, da man damals noch nicht wusste wie leicht das geht bzw. auch ob damit die Garantie erlischt.
Die Xbox Series X hat ja eine ähnliche SSD Größe und letztes Jahr war es zum Beispiel noch nicht möglich diese einfach zu tauschen.
Interessant finde ich den Vergleich von Ladevorgängen in Spielen. Hier hat zum Teil auch mal gerne die 64GB Version die Nase vorne.



[Capoo]

Bei mir siehts ähnlich aus, hab die 256GB Version genommen, da ich aus Erfahrung davon ausgegangen bin, die 64GB wird nicht aufrüstbar sein, siehe zB. Sony PS5 wo man die Digitale Version nicht zur Disk Version umbauen kann, weil ein anderes Mainboard verwendet wird. Trotzdem Plus-Punkt für Valve! Habe mir trotzdem nun ne 512GB 2230er SSD bestellt, da die 1TB aktuell völlig überteuert ist, kann man in Zukunft noch immer tauschen wenns die Dinger auch von anderen Herstellern in DE gibt und somit evtl günstiger. Da ich eh immer ne Glas-Schutzfolie benutze, wäre das entspiegelte Glas sowieso obsolet.
Die Tragetasche ist bei der 512er Version auch nur eine andere Farbvariante der Taschen von 64GB und 256GB.
Bin mal gespannt wann die das Ding losschicken... ob das noch heute an nem Freitag passiert?



[Capoo]

Bei Reddit hat jemand ne 2242er NVME in sein SD eingebaut, scheint zu passen. Kann man nur leider nicht verschrauben. Hat unter die SSD ein Wärmeleitpad gelegt, denke damit kein Kontakt zum Mainboard und der Schraubenaufnahme entsteht.
Bei Discord hat jemand sogar die Schraubenaufnahme runtergefeilt, würde ich jetzt nicht machen wenn es auch so geht. Auf die Frage wie es mit dem Halt der SSD ausschaut, hat er gemeint, die SSD wird durch das Metall-Cover runtergedrückt und die Entnahme ja nur im 45° funktioniert. Ausserdem soll das Kabel des Wlan/Bluetooth Moduls etwas Halt bieten.
Zumindest könnte man eine 2242er einbauen wenn möchte und damit leben kann, dass der Halt nicht ganz optimal ist. 1TB 2242er gibts schon für 150Euro bei Amazon, die 2230 liegt ja bei round about 200Euro.

Reddit - Dive into anything

www.reddit.com

Wie sieht es eigentlich mit Lüfter-Fiepen aus bei den Leuten die nen Delta Lüfter verbaut haben?

Delta fans (BSB0505LA-00) have a high pitched piercing whine, while fans from Huaying (BN5010S5H-N00P) do not.



[kaiser]

hmmm, ne 2242er SSD passt? Dann muss ich glaub doch ne 2TB SSD einbauen



[ExXoN]

Hm, meine eigentliche Bestellung rückt auch immer näher wenn ich mir die Vorbestellungen anschaue aber wenn ich das mit der Fan Lotterie auf reddit durchlese, vergeht mir schon wieder die Lust. Der gleiche scheiß wie bei der PS5 - manche hören kaum was da ein „guter Lüfter“ verbaut ist und andere sind die Gelackmeierten



[Tremendous]

Da ist es nun soweit, und nun weiß ich auch nicht ob ich zuschlagen soll:



[TjArden]

„Leise“ ist meins auch nicht. Eher so Acer 1050ti Laptop Lautstärke, zumindest bei 24Watt auf der APU. Da muss man halt realistisch bleiben.
Einen „High pitched whine“ habe ich nicht



[Skip2baloo]

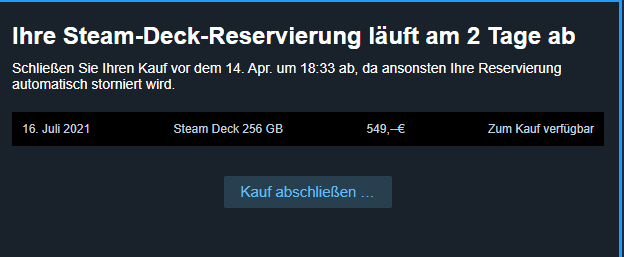

Bei Reservierung werden erst 4€ gezahlt und der Restbetrag kurz vor Versand?



[Maverick]

So ist es.



[Tremendous]

Restbetrag bei der verbindlichen Bestellung



[Skip2baloo]

Danke euch 👍🏼



[Tremendous]

falls du dich dagegen entscheidest melde dich vorher :P

Ich bin am überlegen es zu holen und dann zu verkaufen. Wenn ich mir die eBay Preise ansehe lohnt sich das noch.



[Capoo]

Meins ist nach einem Tag verspätetem Versand gegenüber den anderen die auch am Donnerstag bestellt haben seit gestern unterwegs, nun tut sich seit 22h nix mehr im Tracking, seit 22h wird es zum Zustelldepot geliefert... und ich wohne nahe der holländischen Grenze, ich sehe es schon kommen, GLS verkackt es MAL wieder



[Kickaha]

meins hatte ich am Freitag bestellt (vlt. auch schon Donnerstag) ging vorgestern auf gestern Nacht in den Versand und sollte morgen ankommen - kam aber schon heute
