Viel zu hohe Temperaturen bei GPU (2080 Ti) und evtl. auch bei CPU (Ryzen 2600)

mKsilent

Enthusiast
Thread Starter
Mitglied seit
11.12.2002
Beiträge
1.008
Ort
Ruhrpott
Guten Morgen,

gestern habe ich meine Zotac Gaming GeForce RTX 2080 Ti ArcticStorm aus dem Caseking-Angebot bekommen und in meinem Custom Loop eingebunden. Ich muss dazu sagen das ich noch kein Experte im Bereich der Wasserkühlung bin - evtl. hat sich hier ein gravierender Fehler eingeschlichen den ich bisher noch nicht entdeckt habe. Denn leider sind die Temperaturen unter Last (3D Mark) sehr schnell ziemlich hoch (89°C). Ich habe den Benchmark dann nach wenigen Sekunden direkt beendet. Die CPU Temperatur lag dabei bei ca. 53°C und die Wassertemperatur bei ca. 41°C. Die Pumpe lief mit ca. 3.000 RPM.

Der Wasserfluss sieht folgendermaßen aus:
AGB -> Radiator1 -> Grafikkarte -> Temperatursensor -> Radiator2 -> CPU -> AGB


Zu meinem Setup:

Gehäuse: Lian Li PC-O11 Dynamic weiß, Glasfenster
Mainboard: ASUS ROG Strix X470-F Gaming
Arbeitsspeicher: G.Skill Trident Z RGB DIMM Kit 16GB, DDR4-3200, CL14
CPU: AMD Ryzen 5 2600 mit Thermal Grizzly Kryonaut Wärmeleitpaste
CPU Kühler: Alphacool Eisblock XPX
Grafikkarte: Zotac Gaming GeForce RTX 2080 Ti ArcticStorm
SSD: Samsung SSD 970 EVO 500GB M2
Netzteil: be quiet! Straight Power 11 850W
Ausgleichsbehälter: Watercool Heatkiller Tube 150 D5
Pumpe: Watercool WCP D5-PWM
Radiator1: 360 mm Alphacool NexXxoS XT45 mit 3x Arctic BioniX P120 PWM PST
Radiator2: 360 mm Hardware Labs Black Ice Nemesis 360GTS mit 3x Enermax T.B.RGB, 120mm
Kühlflüssigkeit: Aqua Computer Double Protect Ultra
Schläuche: Mayhems Ultra Clear
Temperatursensor: Phobya G1/4"

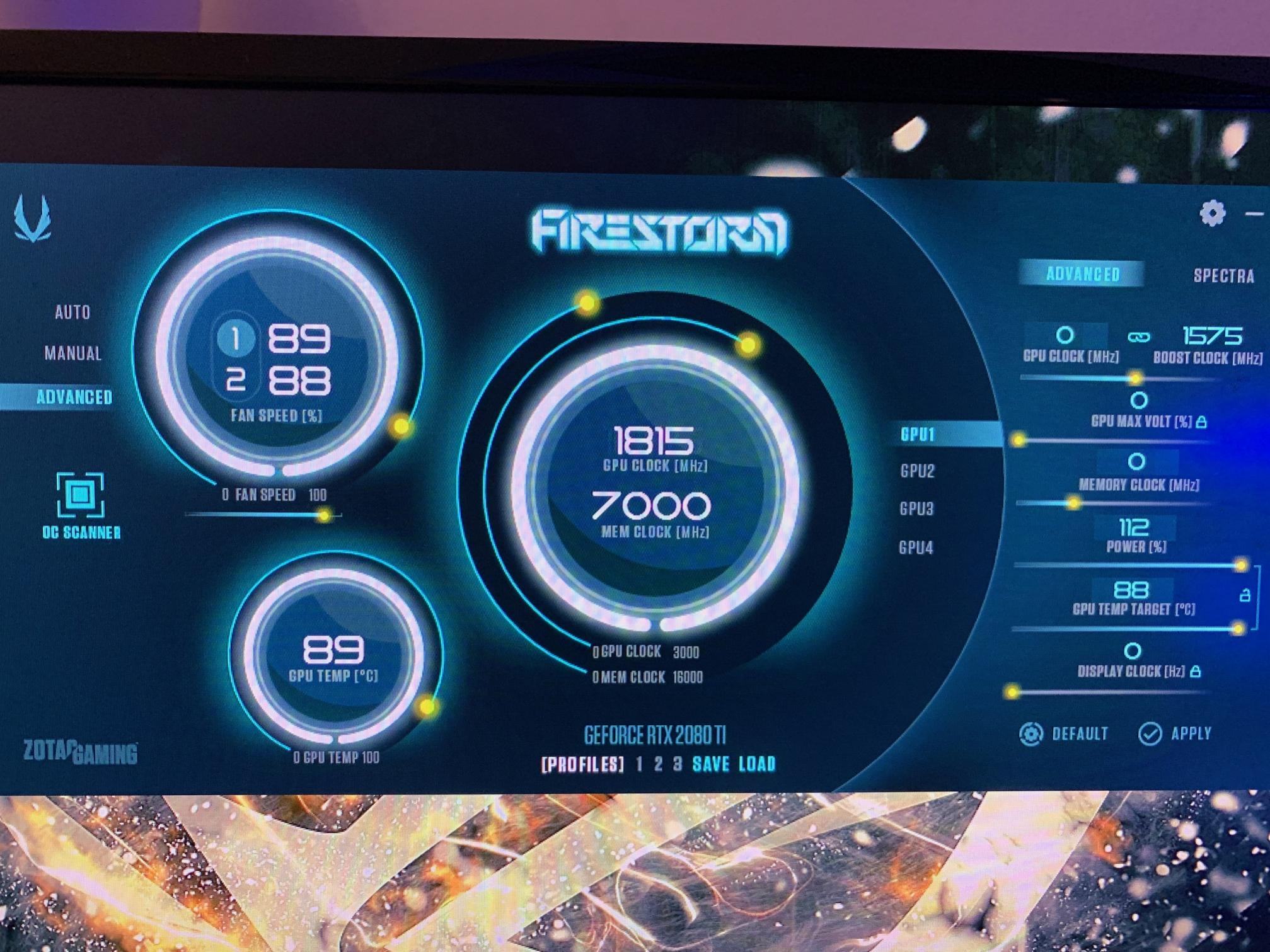

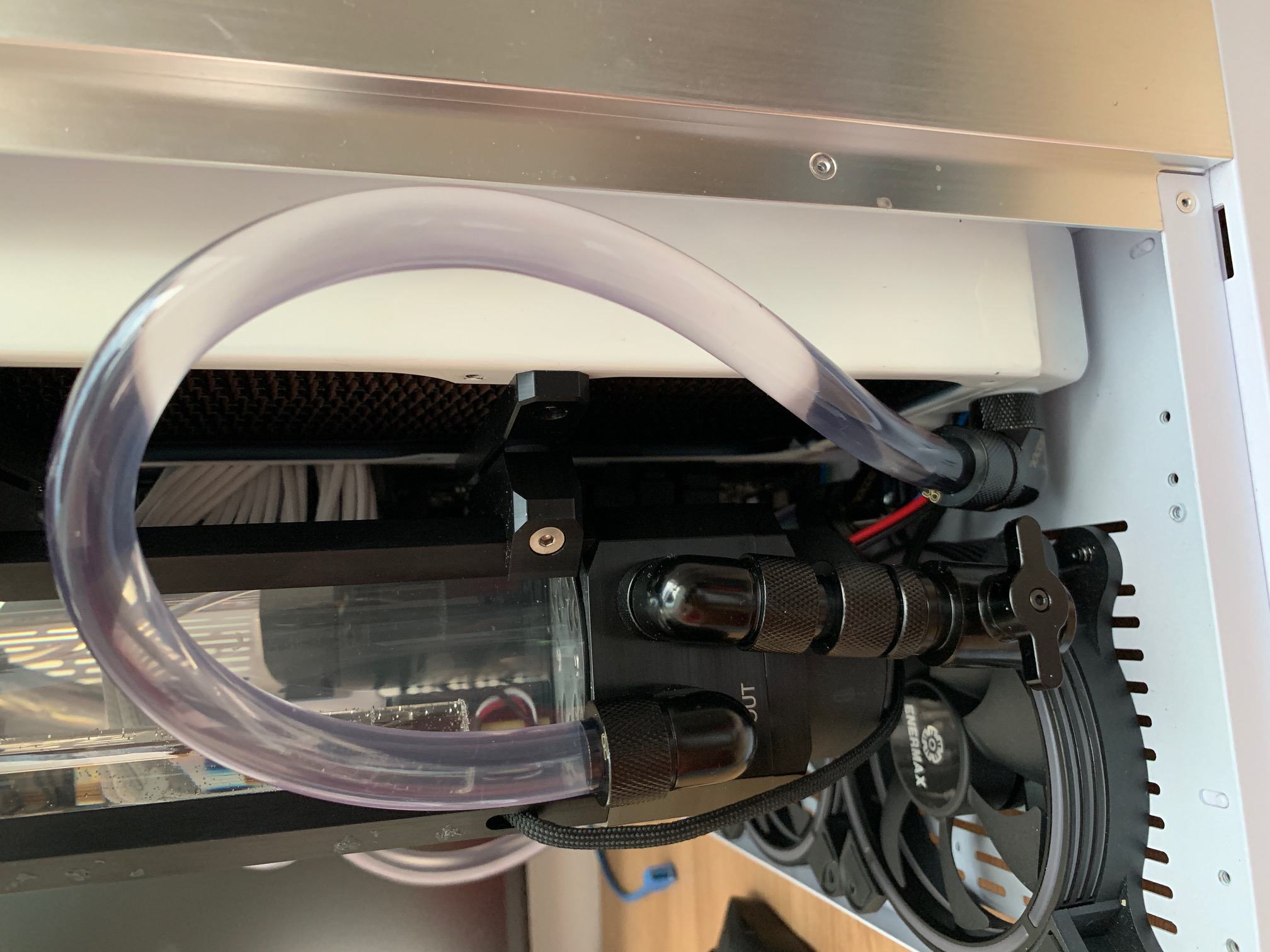

Anbei der Aufbau anhand von zwei Fotos und die GPU Temperatur (Firestorm) und die CPU Temperatur (Core Temp).



Hoffe ihr habt eine Idee und/oder seht direkt wo hier der Fehler ist.

VG & danke für die Unterstützung! :bigok:

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hier stand Mist. Jetzt die Bilder erst gesehen.

Edit: du hast irgendwie deine Schläuche falsch verlegt. Von der gpu musst du in den cpu kühlere. Dann in den radi-agb und wieder in die gpu.

Zuletzt bearbeitet von einem Moderator:
Moin ebbler - sorry die Bilder hab ich erst nachträglich eingefügt. ;)

Bzgl. der Reihenfolge: ich dachte diese wäre rein theoretisch "egal"!? Habe sogar zwischen CPU und Grafikkarte immer einen Radiator geschaltet - dachte das wäre so optimal. Oder mit welcher Begründung muss ich von der GPU unbedingt in den CPU Kühler?

VG & danke

Bei fast 50K Unterschied und einer Karte mit Werkswasserkühlung gibt es nur einen Weg: Zurück zum Händler.

Bei deiner Graka kann ich mir vorstellen das du EIN und Ausgang verwechselt hast.

Meistens ist ja links Eingang und auf deinem Bild sieht es so aus als ob du rechts als Eingang genutzt hast.

KA wie dramatisch das bei diesem Kühler ist der ja wohl auch von EKWB hergestellt wurde für Zotac.

Bei 41°C Wassertemp solltest du beim schlechtesten Kühler max 60°C für die GPU haben unter Last.(Soll jetzt nicht heißen das der Kühler schlecht ist)

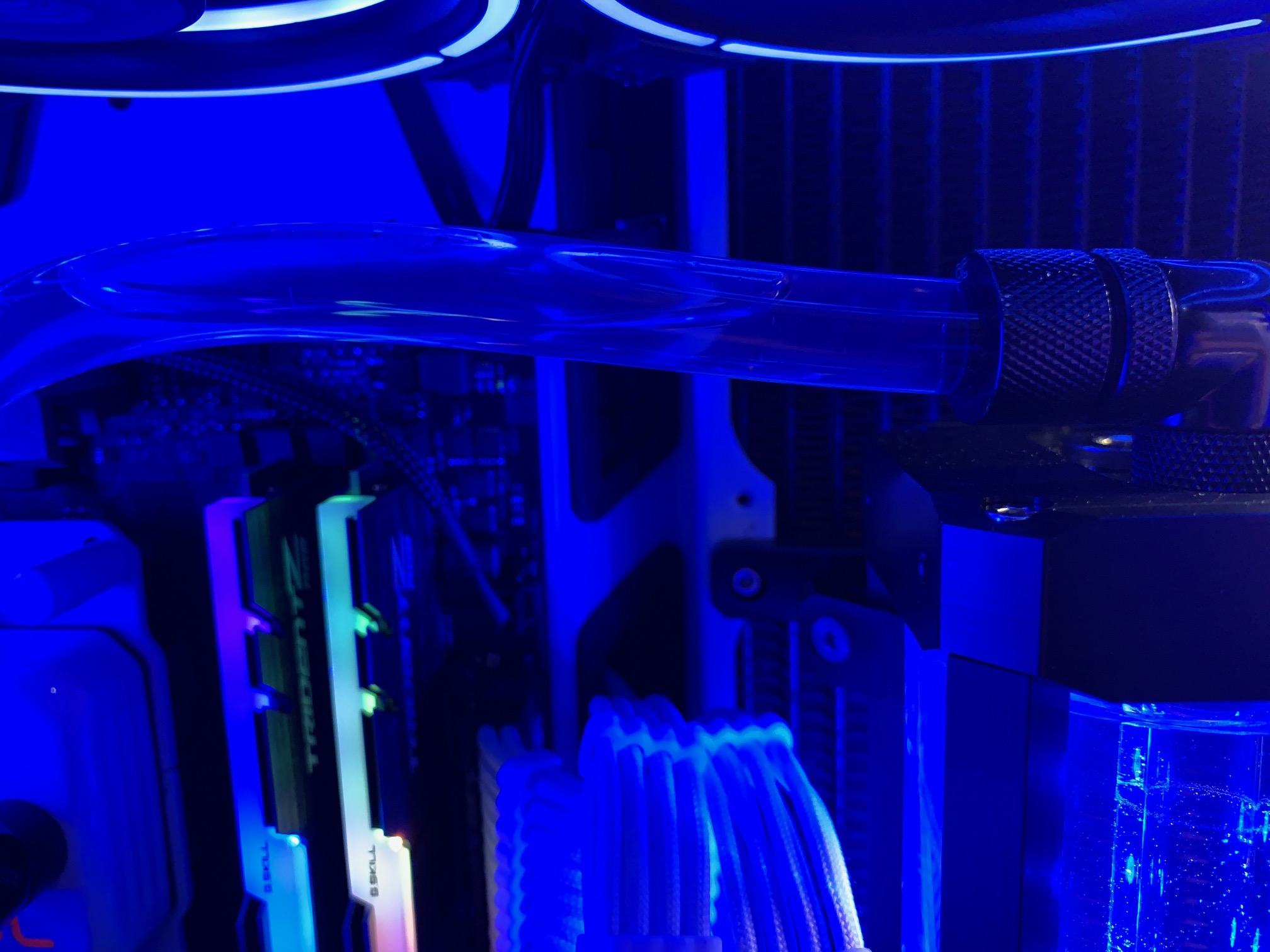

Ach oben im Schlauch ist doch auch ne riesen Luftblase , wenn ich das richtig sehe !?

Gebe der Pumpe vollgas beim befüllen!

Zuletzt bearbeitet:
Moin!

@VDC - das gilt es ja jetzt herauszufinden ob die Grafikakrte oder der Kühler das Problem ist. Ich kann es mir nicht so recht vorstellen.

@MS1988 - gute Frage! Ich habe leider keinen Hinweis darüber gefunden ob es bei der Grafikkarte einen fixen EIN und AUSGANG gibt. Sowohl auf der Zotac Homepage, auf den Beipackzetteln im Karton oder auf der Karte selbst war das nicht erkenntlich.
EDIT: Ja, oben ist eine Luftblase - beim befüllen war die Pumpe auf Vollgas. Bisher habe ich durch kippeln die Luftblase und Pumpe auf max (knapp 5000 RPM) nicht raus bekommen. :(

Ganz generell:
Bei meinem Setup habe ich nur bei dem CPU-Kühler und dem AGB auf EIN+AUSGANG geachtet. Bei den Radiatoren ist das doch "egal" richtig?

VG

Zuletzt bearbeitet:
Moin!

@VDC - das gilt es ja jetzt herauszufinden ob die Grafikakrte oder der Kühler das Problem ist. Ich kann es mir nicht so recht vorstellen.
Wenn der Kühler scheisse sitzt, sitzt der scheisse und bei dem Unterschied zum Wasser ist das so. Und da du nicht selbst die Karte umgebaut hast, sondern direkt so gekauft, würde ich da nicht von Hand nachfummeln.

Richtung und co machen bei weitem nicht so einen Unterschied.

wenn die wassertemp passt die karte aber viel zu warm wird dann hat der kühler keinen gescheiten kontakt

Drück mal auf die Schläuche und stell die Pumpe nochmal auf Vollgas.

Mach oben beim Multiportdeckel , den zweiten stopfen auf , weil dann kann da schnell die Luft entweichen, weil
du hast am Steigrohr angeschlossen und dann kann der Kreislauf auch keine neue Luft ansaugen.

Mit der riesen Luftblase hast du schon ein problem und du weißt nichtmal wie es im Radiator aussieht.

Wenn der Kühler scheisse sitzt, sitzt der scheisse und bei dem Unterschied zum Wasser ist das so. Und da du nicht selbst die Karte umgebaut hast, sondern direkt so gekauft, würde ich da nicht von Hand nachfummeln.

Richtung und co machen bei weitem nicht so einen Unterschied.

Okay - danke für die klaren Worte/Hinweise. Ich würde auch niemals nach so kurzer Zeit an der Grafikkarte etwas verändern. Der Kühler der Karte bleibt schön so wie er ist. ;)
Der Weg zum Händer wäre dann natürlich der richtige. Aber bis dahin möchte ich ganz gerne noch 100%ig einen Fehler von meiner Seite ausschließen. :)

- - - Updated - - -

@Scrush - Du tendierst damit in die gleiche Richtung wie @VDC. Bevor ich jedoch so krass den GPU Kühler im Fokus habe möchte ich alle anderen Möglichkeiten ausschließen.

@MS1988 - Danke, werde ich nachher direkt mal testen. Den zweiten Stopfen hatte ich sogar zeitweise aus genau diesem Grund offen. "Problem" war beim rumprobieren (beim Verändern der Umdrehungen der Pumpe), dass bei niedrigeren RPM der Wasserstand stark anstieg und fast überlief - evtl. wegen weiterer Luft im System? Vielleicht wäre es ratsam den Wasserstand noch etwas zu reduzieren damit genau dieser Effekt (Wasser läuft am AGB bei niedren RPM zahlen fast über) nicht passiert?

belaste die karte mal mit nem tool. begrenze die framerate auf 20 oder 30 damit nicht 100% läuft. wenn die karte warm/heiß wird. die wassertemp aber nicht steigt > kühler kein kontakt bzw keinen richtigen. kann nur so sein. :d

vorrausgesetzt dein loop rennt einwandfrei. also keine luft oder sowas etc..

Zuletzt bearbeitet:
Okay, also noch mal zusammengefasst:

Mögliche Ursachen für das Problem:
1.) Der GPU Kühler sitzt nicht optimal
2.) Es befindet sich noch sehr viel Luft im System
3.) Die Schläuche sind an der GPU falsch angeordnet

Keine Ursache für das Problem sind:
1.) Falsche Abfolge/Reihenfolge der zu kühlenden Komponenten im Zusammenspiel mit AGB und Radiator
2.) Falscher EIN+AUSGANG am Radiator (Reihenfolge ist egal)

ToDo:
1.) Luft im System reduzieren (s. Luftblase auf einem Foto)
2.) GPU Schläuche vertauschen
3.) Wenn das nichts bringt -> Vorschlag von Scrush (#11) testen


-> Stimmt das soweit alles?

VG! :hail:

Reihenfolge bei wakü ist egal solange agb vor und idealerweise über der pumpe

wenn wasser im kühler ist welches fließt das wasser jedoch nicht signifikant wärmer wird wenn die gpu belastet wird, dann findet keine wärmeübertragung von Chip zu kühler und Kühler zu wasser Stadt. :)

wenn das wasser das Problem wäre z.b. wegen lüft dann müsste der kühler an sich deutlich wärmer werden weil die wärmeübertragung an das wasser gestört ist und die Hitze im kühler bleibt

Zuletzt bearbeitet:
Reihenfolge bei wakü ist egal solange agb vor und idealerweise über der pumpe

Ok, sehr gut.

Habe auch noch direkt bei Zotac nachgefragt, die E-Mail kam extrem schnell (sehr löblich!). Laut Zotac spielt die Flussrichtung bei der Grafikkarte keine Rolle.


wenn wasser im kühler ist welches fließt das wasser jedoch nicht signifikant wärmer wird wenn die gpu belastet wird, dann findet keine wärmeübertragung von Chip zu kühler und Kühler zu wasser Stadt. :)

Okay - damit sprichst Du wahrscheinlich noch mal die Problematik an falls der Kühler der Grafikkarte nicht richtig sitzt?


wenn das wasser das Problem wäre z.b. wegen lüft dann müsste der kühler an sich deutlich wärmer werden weil die wärmeübertragung an das wasser gestört ist und die Hitze im kühler bleibt

Was möchtest Du mir damit genau sagen?


Aufgrund der E-Mail von Zotac kann es also nur noch zu viel Luft im System oder ein schlecht sitzender GPU Kühler sein? Letzteres möchte ich ehrlich gesagt am wenigsten - das bedeutet wieder viel Aufwand. Wie wahrscheinlich ist sowas denn? Oder hat jemand noch eine andere Idee?

VG!

Mögliche Ursachen für das Problem:
1.) Der GPU Kühler sitzt nicht optimal
2.) Es befindet sich noch sehr viel Luft im System
3.) Die Schläuche sind an der GPU falsch angeordnet

Sollte nur 1 oder 3 sein. 3 dürfte aber nicht so dramatische Auswirkungen haben, ich würde am ehesten darauf tippen das der Kühler schlecht montiert wurde.

Hi!

Also bin nun wieder @home und habe noch mal etwas getestet. Extra mal nur Cinebench um auch mal zu gucken wie sich der CPU hinsichtlich der Temperaturen verhält. Nachdem der PC eben 30 Minuten einfach nur im idle lief (und dabei ca. 44°C Grad CPU und 42°C Grad GPU vorlagen), stieg die CPU Temperatur auf 90°C nur an der CPU. GPU blieb bei ca. 42°C.

Irgendwas stimmt da doch nicht!? Die Luftblase wie aus dem anfänglichen Bild habe ich immer noch. Bekomme die auch irgendwie nicht entfernt. Gehäuse kippeln und rütteln bereits versucht und dabei auch den zweiten Stopfen oben entfernt. Was ist hier los!? :wall:

Das Gehäuse mal komplett um 90° auf den Rücken gedreht? Über 40° im Idle ist ebenfalls deutlich zu hoch bei der Radifläche.

Gesagt getan - natürlich mit dem Stopfen wieder im Deckel. ;)

Die Dicke Blase oben ist weg, aber Idle Temperatur bei 49°C und CPU Taktet zu 95% durchgehend mit 1,4 GHz auf allen Kernen. GPU ist gleichzeitig bei 44°C derzeit. :stupid:

Irgendwas stimmt da doch nicht!? Die Luftblase wie aus dem anfänglichen Bild habe ich immer noch. Bekomme die auch irgendwie nicht entfernt. Gehäuse kippeln und rütteln bereits versucht und dabei auch den zweiten Stopfen oben entfernt. Was ist hier los!? :wall:

Kannst du ausschließen das sich in deinem Wasserkreislauf keine Fremdkörper sprich Verschmutzungen befinden?

Ja, denke schon. Erstens sind die Komponenten alle noch sehr neu und zweitens habe ich beim letzten Umbau erst die Radiatoren mit destiliertem Wasser durchgespült bzw. mit dem Spülen getestet ob dort eine Verstopfung vorliegt.

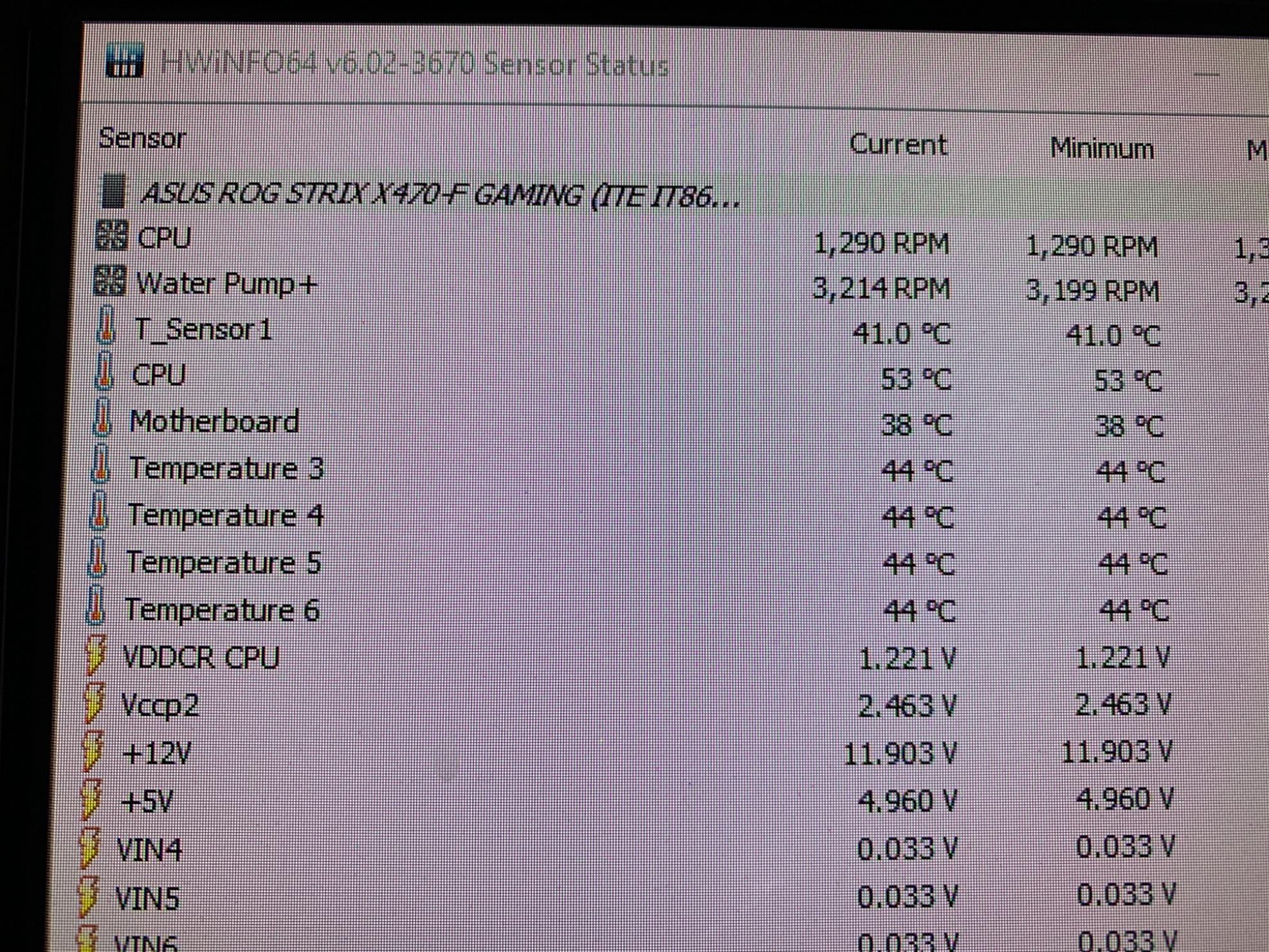

CPU tendelt sich im Idle mittlerweile bei ca. 50°C ein, GPU liegt bei 45°C. Wassertemperatur ca. 39°C. :(

- - - Updated - - -

Das hier dürfte nichts damit zu tun haben oder!?

Zuletzt bearbeitet:
39°C Wasser im idle ist bisserl viel. Hast du die Pumpe mal auf 100% laufen lassen zum entlüften?

... Erstens sind die Komponenten alle noch sehr neu und zweitens habe ich beim letzten Umbau erst die Radiatoren mit destiliertem Wasser durchgespült bzw. mit dem Spülen getestet ob dort eine Verstopfung vorliegt.

Vertauen ist gut Kontrolle ist aber besser, ich würde dir dennoch empfehlen deinen CPU Kühler durchzuspülen vorallem weil er neu ist was Produktionsbedingte Verschmutzungen nicht automatisch ausschliest. Könnte auch erklären warum sich im Schlauch zwischen Kühler und AGB die Luftblase gehalten hat.

@slowfood
Ich habe den zweiten Radi unterwegs aufm Handy nicht gesehen. Dank Mobile E im besten Telekom Netz.

Naja Wassertemp sind schon recht hoch. wo steht dein PC? Dachgeschoss?

Wie ist das bei dir mit der Flussrichtung? Sieht für mich aus als gehts es so:
Pumpe > Radi > RTX > Radi > CPU > AGB (oben rein)

Und wenn ich mir den Kühler so anschauen, ist links Einlass, rechts Auslass. Vielleicht kein direkter Düsenkühler, aber die
interne Aufmachung sieht schon aus als solle das so laufen. Siehe auch hier


Grundsätzlich ist es theoretisch egal, was zuerst kommt. Ich habe meinen Kreislauf aber ähnlich wie du bzgl. CPU und GPU. Bei
mir läufts so: Pumpe > CPU > Mobo Spawas > 480er > RTX > 480er > 240er > DFM > AE5 > AGB --> Pumpe.
Unterschied Wassertemp zu GPUtemp @idle: 28.4°C / 31°C bei um die 25°C Lufttemp.

Ich möchte einfach weder die CPU noch die GPU mit dem frisch aufgewärmten Wasser anströmen. Daher habe ich dazwischen
den bzw. die Radi.

Also mein Vorschlag wäre die Anschlüsse an der RTX zu tauschen und zu schauen, ob es dann besser wird. Du könntest auch
mal im Betrieb an den Metallteil des GPU Kühlers fassen, ob der warm ist. Wenn die GPU heiß läuft und sie vernünftigen
Kontakt zum Kühler hat sollte der Kühler auch warm sein. Ist nur die GPU warm und der Kühler kalt, kannst du davon aus-
gehen, das der Kontakt zwischen Kühler und Karte Mist ist -> Retour!

Also im Endefekt glaube ich einfach das er zu wenig Durchfluss hat.

Vielleicht ist wirklich der CPU Kühler ziemlich zugesetzt.
ALC ist jetzt nicht unbedingt bekannt für hohe Quallitätsstandards.

Also eine D5 auf vollgas jagt das Wasser ohne probleme durch so einen Kreislauf.

Wenn ich das hier so lese, sieht es wirklich stark nach einer Verstopfung aus. Die anfängliche Luftblase nach der CPU hätte eigentlich direkt in den AGB gedonnert werden müssen, mit einer d5... Dass du dir mit dem überkopf Radi keinen Gefallen getan hast, bzgl Entlüftung, muss ich dir denke ich nicht sagen. Aber generell würde ich nochmal alles ausbauen und als erstes den CPU Kühler kontrollieren und dann mal weitersehen. Wenn es dann besser ist und nur die GPU noch zicken sollte, könntest du während des Betriebs, vorausgesetzt du hast eine backplate mit berührungsschutz, den Kühler Höhe core mal vorsichtig zwischen die Finger drücken und schauen ob die Temps runtergehen. Dann wäre einfach zu wenig wlp, wobei ich das von Werk aus eher nicht vermute... Da quillt eher alles über

Zuletzt bearbeitet:
Hi!

Also zuerst einmal vielen Dank für die Beteiligung hier im Thread - bin für jeden Ratschlag dankbar. Immerhin hat das ganze Setup auch viel Geld gekostet und die Erwartungshaltung waren natürlich ganz andere. Ich bin aber guter Dinge das das Ganze noch so laufen wird wie ich mir das vorgestellt habe. ;)
Ich bin für jegliche Schandtaten bereit. Bedeutet zwar eine ganze Menge Aufwand - aber wenn man sich für eine Wasserkühlung entscheidet weiß man was auf einen zukommen kann. Außerdem macht es ja auch irgendwie Spaß... auch wenn ich die Probleme jetzt echt nicht brauche. :d

Vertauen ist gut Kontrolle ist aber besser, ich würde dir dennoch empfehlen deinen CPU Kühler durchzuspülen vorallem weil er neu ist was Produktionsbedingte Verschmutzungen nicht automatisch ausschliest. Könnte auch erklären warum sich im Schlauch zwischen Kühler und AGB die Luftblase gehalten hat.
Okay, wie gesagt, "für jegliche Schandtaten bereit" ... d.h. dann in dem Fall wohl wirklich alles noch einmal auseinander bauen. :( Wie würdet ihr am besten vorgehen? Also wie kann ich CPU und Radiatoren am besten durchspülen?`Denn "durchspülen" tut die Pumpe ja jetzt bereits auch schon, zumindest versucht sie es. ;) Bin da über ein paar Tipps echt dankbar.


@slowfood
Naja Wassertemp sind schon recht hoch. wo steht dein PC? Dachgeschoss?

Ja genau, der PC steht im Dachgeschoss - jedoch ist es ja jetzt nicht mehr so warm wie die letzten Wochen. Der Effekt dürfte deshalb zu vernachlässigen sein.


Wie ist das bei dir mit der Flussrichtung? Sieht für mich aus als gehts es so:
Pumpe > Radi > RTX > Radi > CPU > AGB (oben rein)

Ja, dass ist richtig - genau so ist es bei mir aufgebaut.

Und wenn ich mir den Kühler so anschauen, ist links Einlass, rechts Auslass. Vielleicht kein direkter Düsenkühler, aber die
interne Aufmachung sieht schon aus als solle das so laufen. Siehe auch hier

Das hatte jemand anderes im Thread hier auch bereits vermutet. Ich hatte jedoch direkt bei Zotac nachgefragt und von denen hieß es das die Flussrichtung egal ist. Aber ich kann es natürlich gerne mal tauschen, der Aufwand ist ja überschaubar.


Also im Endefekt glaube ich einfach das er zu wenig Durchfluss hat.

Vielleicht ist wirklich der CPU Kühler ziemlich zugesetzt.
ALC ist jetzt nicht unbedingt bekannt für hohe Quallitätsstandards.

Also eine D5 auf vollgas jagt das Wasser ohne probleme durch so einen Kreislauf.

Also das könnte ich mir mittlerweile auch vorstellen, also das irgendwas im System "zu" ist. Was jedoch dagegen spricht:
Ich hatte bis gestern den gleichen Kreislauf - bis auf die Grafikkarte - und es gab keine Probleme. CPU Temps waren in Ordnung. Gestern die Grafikkarte mit eingebunden und die Temps sind deutlich deutlich höher.


Wenn ich das hier so lese, sieht es wirklich stark nach einer Verstopfung aus. Die anfängliche Luftblase nach der CPU hätte eigentlich direkt in den AGB gedonnert werden müssen, mit einer d5... Dass du dir mit dem überkopf Radi keinen Gefallen getan hast, bzgl Entlüftung, muss ich dir denke ich nicht sagen. Aber generell würde ich nochmal alles ausbauen und als erstes den CPU Kühler kontrollieren und dann mal weitersehen...

Ich werde jetzt als erstes die Grafikkarten-Anschlüsse tauschen. Auch wenn Zotac sagt es sei egal. Schaden kann es ja dann in dem Falle schon mal nicht. ;) Anschließend dann CPU Kühler und Radiatoren spülen. Wobei ich hier noch mal einen Rat bräuchte wie man das "am besten" macht!?

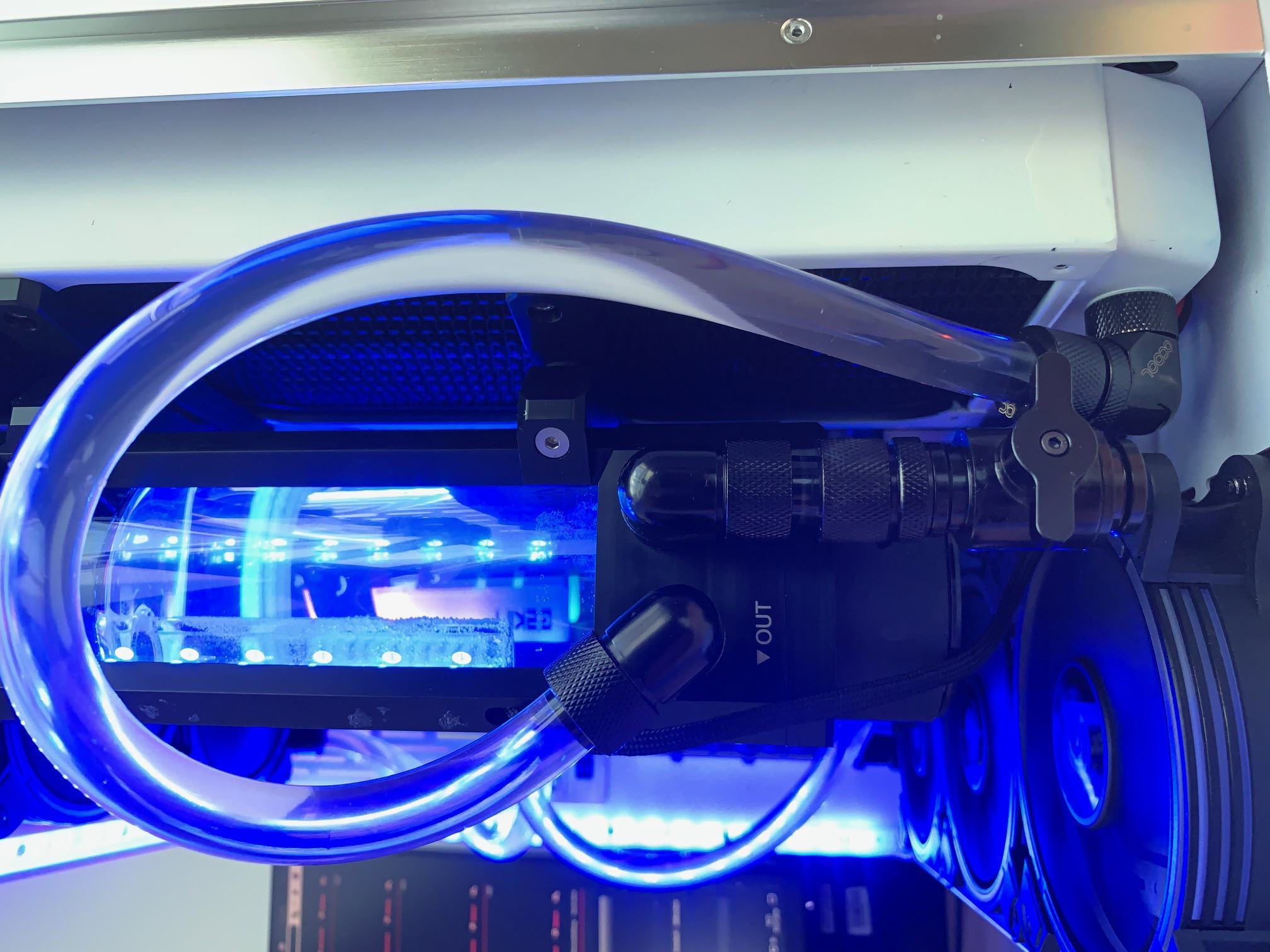

Eine Rückfrage auch noch mal zu meinem AGB... ein seitliches Foto habe ich ja kürzlich auch noch mal hinzugefügt. Ist das soweit alles richtig? Ich hatte zuvor den AGB nur unten/seitlich am IN/OUT angeschlossen. Jetzt benutze ich den Anschluss am Kopf für IN und unten den OUT als Ausgang zum angrenzenden Radiator. Den IN Anschluss unten habe ich mir als Ablasshahn umfunktioniert. Ist das soweit okay?

EDIT:
GPU Anschlüsse habe ich getauscht - leider ohne Veränderung. Morgen und Sonntag gehts dann weiter - bin schon auf Euer Feedback zu diesem ganzen Post gespannt.
:wink:

Noch mal - VIELEN DANK!
VG

Zuletzt bearbeitet:
Radi spüle ich immer in der Wanne. Duschkopf abgeschraubt, Wasser lauwarm und dann draufhalten. Ruhig kräftig aufdrehen, wenn du merkst auf der anderen Seite kommt was raus. Und dann mal auf den anderen Anschluss wechseln. CPU Kühler abbauen und aufschrauben, ist das sinnvollste und dann wirst du denke ich schon das Problem sehen bzw finden. Fang mal lieber mit dem an
