[Sammelthread] WaKü-Bastelfotos

[Sologu]

Naja, am ende wäre es bei mir egal, meine Cases haben alle kein Window, sogesehen kann mir das Innen eh wumpe sein. Sieht bei mir auch immer Krude aus

Ist bei mir genau anders, muss den Kram den ich gebastelt habe immer vir Augen haben

@Sologu: was ist das für ein Kühler?

Gesendet von iPhone mit Tapatalk

Das ist ein etwas modifizierter Ek Monarch X2



[Sologu]

@Sologu

Die SpaWa Kühlung ist so richtig gut gelöst, das gefällt mir.
Was musstest du da alles anpassen? Nur die Gewinde im Block, oder noch mehr?

Ja ist gar nicht so Wild, hab bei den Kühler die beiden gewinde oben Links mit einen 3mm Bohrer durchbohrt und in den unteren Block 2 gewinde geschnitten.
Zwischen dem Kühler und den Kupferblock hab ich noch etwas Wärmeleitkleber aufgetragen.

Edit: Passt gerade so eben, zwischen Vrm Kühler und Cpu Kühler sind ca. 1mm Platz.

Sie überlappen etwas also musste ich erst den Cpu Kühler und dann den Vrm Kühler installieren



[Sologu]

Aber deine tut was sie soll und einfach die für das Asus Board passend zu machen war es sicherlich auch nicht, da gehört schon etwas handwerkliches Geschick dazu



[Ali G]

So, die erste Hälfte vom Kreislauf ist jetzt schon auf Borosilikat umgebaut. Werde wohl doch noch mehr vorgebogenes Glas nutzen wenn möglich, eben bei Mayhems mal Nachschub geordert. Aus Glas ist die senkrechte Tube und die Verbindungen des Monoblocks, die sind etwas länger und damit hat man noch minimalen Spielraum für Toleranzen. Vom oberen Radiator in die GPU und zurück ins Reservoir wird ne enge Angelegenheit. Bin immer noch am zweifeln ob ich den RAM mit in den Kreislauf packen soll (passenden Kühler und RAM habe ich da). Auf jeden Fall geht das 12mm Borosilikatglas gut mit meinem kleinen Proxxon Tool und Diamantscheibe zu bearbeiten, zum Abrunden der Ecken habe ich aber trotzdem nach dem Anfasen mit der Diamantscheibe nochmal etwas 800er Schleifpapier benutzt (glaube es war 800er). Verkratzt hab ich sie natürlich auch dezent, aber mit einem bin ich sowieso nicht so ganz zufrieden. Muss mehr Glas her, dann wird es geschnitten und kratzerfrei eingebaut!

Auf Fotos schwer einzufangen das Glas, weil so klar dass die iPhone Kamera kaum richtig fokussieren kann.











Der Plan ist dass alle horizontalen Stücke auf einem ähnlichen Niveau verlaufen und direkt durch den UV Strip im Seitenpanel beleuchtet werden Es wird noch einiges an Glas brauchen bis es perfektioniert ist, aber dann gibts auch Bilder vom ganzen System



[StillPad]

Wie bekommsten das Glas gebogen?



[Ali G]

Gibts von Mayhems in 90 Grad vorgebogen zu kaufen, knapp 9 Pfund das Stück und ist halt etwas eingeschränkt bei größeren Längen, weil es nur diese eine vorgebogene Länge mit 90 Grad Winkel gibt die man sich dann zurechtschneidet. Man kann auch einfach mit sau vielen Fittings arbeiten, aber das möchte ich eigentlich nicht.



[StillPad]

Oder ein Glasbläser kennen?

Puh wird ganz schön teuer mal eben da ein wenig Glas zu verbauen.
Da bleibe ich lieber doch bei Schlauch



[Kazuja]

@Ali G: Gefällt mir gut mit dem Borosilikat Glas, also man sieht es wirklich nicht auf den Bildern aber ich weiß ungefähr wie es in echt wirkt.
Ist meiner Meinung nach die höchste Form von "water cooling tubing" und erfordert wohl auch eine menge handwerkliche Geschick.
Kannst ja mal ein Bild ohne die Beleuchtung machen, denke die Kamera kommt damit zusätzlich nicht klar .



Ah jetzt, geiles Bild. Man sieht den unterschied zwischen den Rohren jetzt nicht unbedingt.
Aber ich bin auch Müde und muss zur Schicht .
Schönen Urlaub und dann bitte hübsch weiter Bauen.

Grüße Kazuja



[Ali G]

Aus dem Radiator in die GPU ist PETG, aber alles noch etwas mit Luftblasen verseucht. Wenn ich nächsten Freitag aus dem Urlaub zurück bin gehts weiter.


Gesendet von iPhone mit Tapatalk



[Makzter]

Sieht gut aus, wie bist du hinten aus dem Gehäuse raus? Sieht mir nach normalen Anschluss aus?



[Sologu]



[Powl]

Jetzt noch n kleiner auf den Chipsatz [emoji14]

Sent from OP3T



[Ali G]

Das fand ich beim alten Impact geil, da gab es den Monoblock der alles gekühlt hat.

Gesendet von iPhone mit Tapatalk



[Sologu]

Jetzt noch n kleiner auf den Chipsatz [emoji14]

Sent from OP3T

Bring mich nicht auf solche Ideen....
Ich guck mal ob ich noch einen passenden aus Plexi finde

Das fand ich beim alten Impact geil, da gab es den Monoblock der alles gekühlt hat.

Gesendet von iPhone mit Tapatalk

Das wäre natürlich super gewesen, hätte mir ein wenig Arbeit erspart, glaube aber nicht das sich da einer die Mühe macht



[Ali G]

Ich hab den Block gebraucht per EBay in Australien gekauft, inkl. Versand war das über Neupreis, aber das war es mir wert. Das Board mit allem drum und dran taugt immer noch für ein solides Gaming Rig und für ein kommendes ITX Modding Projekt werde ich den Block auch polieren. Beinahe wäre es wegen dem mMn besseren Monoblock und dem beim 8er Impact fehlenden USB2.0 Header statt dem 8er in meinen Build gekommen. Aber mit der Fan Extension Platine und einer manuell regelbaren D5 komme ich ohne Aquaero aus und kann trotzdem die Lüfter anhand der Wassertemperatur regeln, damit war dann auch der Header verzichtbar...


Gesendet von iPhone mit Tapatalk



[Painkilleraxel]



[Morpheus2200]

Langsam wird's. Noch eine ordentliche radihalter bauen und die Blenden lackieren. Im Keller geht's zu einem externen 360er radi. Der hat drinnen einfach keinen Platz mehr gefunden XD

Gesendet von meinem LG-D855 mit Tapatalk



[JanV]

Interessante Komposition. Vor allem der "Aufsteck AB" !



[Kazuja]

Erstes Probesitzen, mir gefällt es, selbst ohne Blende einfach schön.
Nächste Woche geht es wieder weiter.



Grüße Kazuja



[syn74x]

gefällt die ganzen leisten müssten noch verrostet sein, dass würd mir sehr gefallen.



[Micha72]

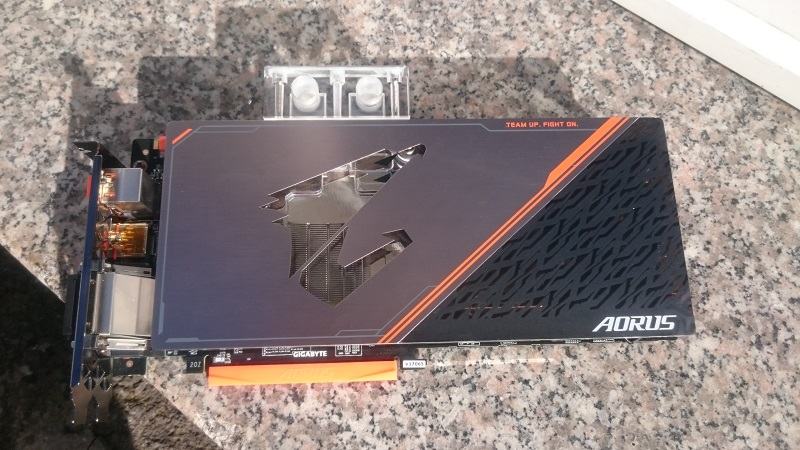

Anhang anzeigen 411658

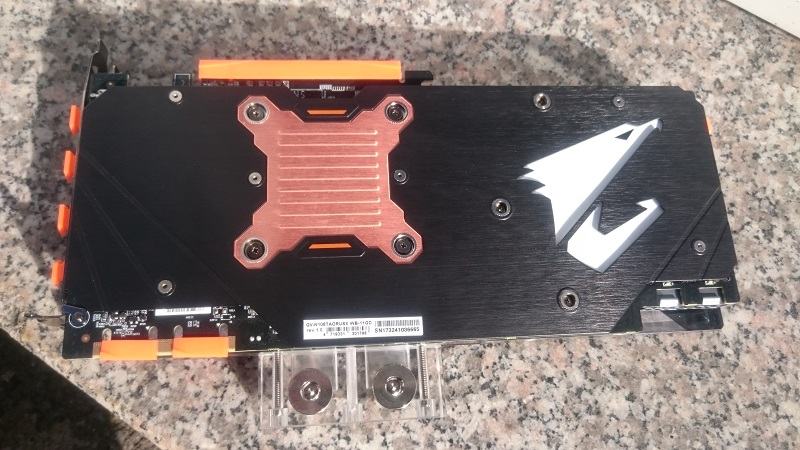

Anhang anzeigen 411659



[Shut3r87]

So die Tage kommt noch das MB tray uns Board herum, und eventuell noch spawa kühler, da muss ich aber Mal schauen ob das noch passt. Die Pumpe müsste auch noch irgendwie hinten befestigt werden

Gesendet von meinem SM-A520F mit Tapatalk



[[W2k]Shadow]

So, hoffe, dass ich dass nach dem Spanien-Ausflug für die Firma zusammen bekomme.



[busiderbaer]

Da muss das Case aber auch noch von Innen golden werden



[[W2k]Shadow]

Och dachte eher schwarz, hm ...



[Powl]

ja eher schwarz innen, außen goldene akzente.



[namealwaysinuse]

Der Umbau steht an :-P

Gesendet von meinem SM-G950F mit Tapatalk



[GorgTech]

Nicht sehr schön aber dafür funktionell:

Ich baue zur Zeit eine Grafikkarte um für welche es keinen passenden Wasserkühler gibt. Zumindest ist die Position der GPU+RAM der RX 580 identisch mit passenden Kühlern, so konnte ich einen inkompatiblen Kühler zumindest anpassen.

Die Schnittkanten sind nicht perfekt, mussten von Hand gesägt werden.

Für die Spannungswandler fehlt noch ein Kühler aber auch dafür habe ich eine Idee.



[busiderbaer]

Ich hatte damals für eine 390X ein Watercool Heatkiller GPU-X³ Core mit den kleinen 6/4er Schläuchen zum Mosfet-Kühler hin. Ginge für dich bestimmt auch.



[Morpheus2200]

Pre-kabelmanagement :

Für die Schlauch Durchführung brauchts noch ne kleine Blende

Gesendet von meinem LG-D855 mit Tapatalk
