MacZweifel
Urgestein

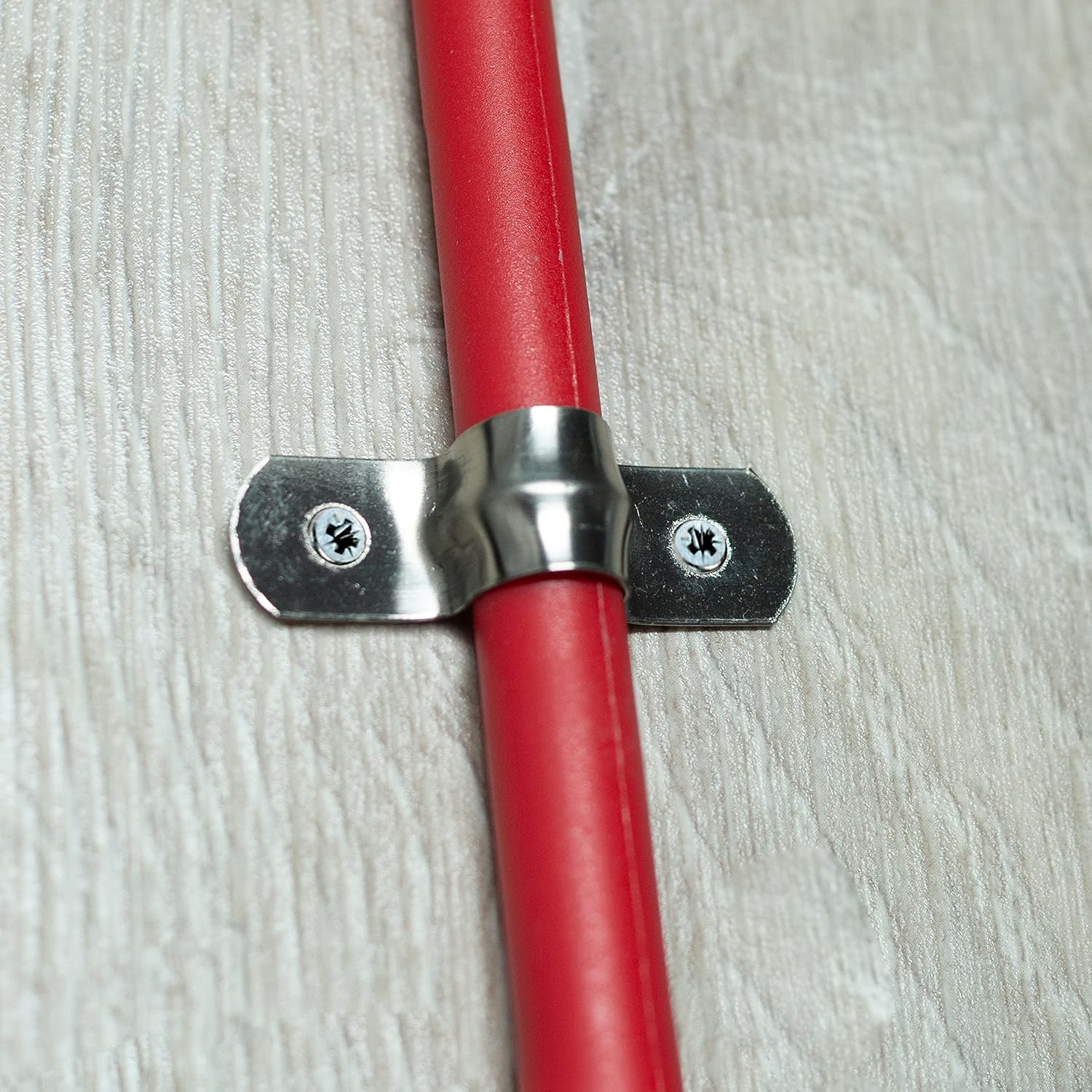

Ich nutze diese hier aus Aluminium für die Schlauchführung intern wie extern.
Zuletzt bearbeitet:
[Sammelthread] WaKü-Bastelfotos
- Ersteller -Revo-
- Erstellt am
Der Stephan
Experte
- Mitglied seit
- 19.04.2017
- Beiträge
- 88
@MacZweifel : Alu würde ich nicht unbedingt nehmen, schneidet am Ende in den Schlauch.
btw: der Link führt ins Leere
btw: der Link führt ins Leere
MacZweifel
Urgestein
Ne, da schneidet nichts in den Schlauch. Du musst natürlich die passende Grösse nehmen aber das ist ja selbstverständlich. Die Dinger oder ähnliche werden ebenfalls z.B. bei Fahrzeugen oder Maschinen verwendet für Öl- und Wasserleitungen. Danke für den Hinweis mit dem Link, bei mir hat er funktioniert aber hab ihn nun trotzdem mal entfernt.@MacZweifel : Alu würde ich nicht unbedingt nehmen, schneidet am Ende in den Schlauch.
btw: der Link führt ins Leere
Mach ich. Wenn sie am Schlauch sind, kann ich auch gerne Bilder hochladen. Möchtest du die auch per Mail haben? Vielleicht für eBay?
MacZweifel
Urgestein
@Neo52 Ne stell dir das mal vor, sieht ja hässlicher als die Nacht aus
So etwas hab ich im Einsatz, bekommst du z.B. auf Aliexpress in allen verschiedenen Farben: https://www.bat-motorsport.de/schlauchhalter-2x16mm-rot
So etwas hab ich im Einsatz, bekommst du z.B. auf Aliexpress in allen verschiedenen Farben: https://www.bat-motorsport.de/schlauchhalter-2x16mm-rot
die sehen tatsächlich nicht schlecht aus
@CloudStrife81
Tolle Idee die Anschlussabstände auszugleichen. Darauf bin ich noch nicht gekommen. Danke für die Anregung.
Tolle Idee die Anschlussabstände auszugleichen. Darauf bin ich noch nicht gekommen. Danke für die Anregung.

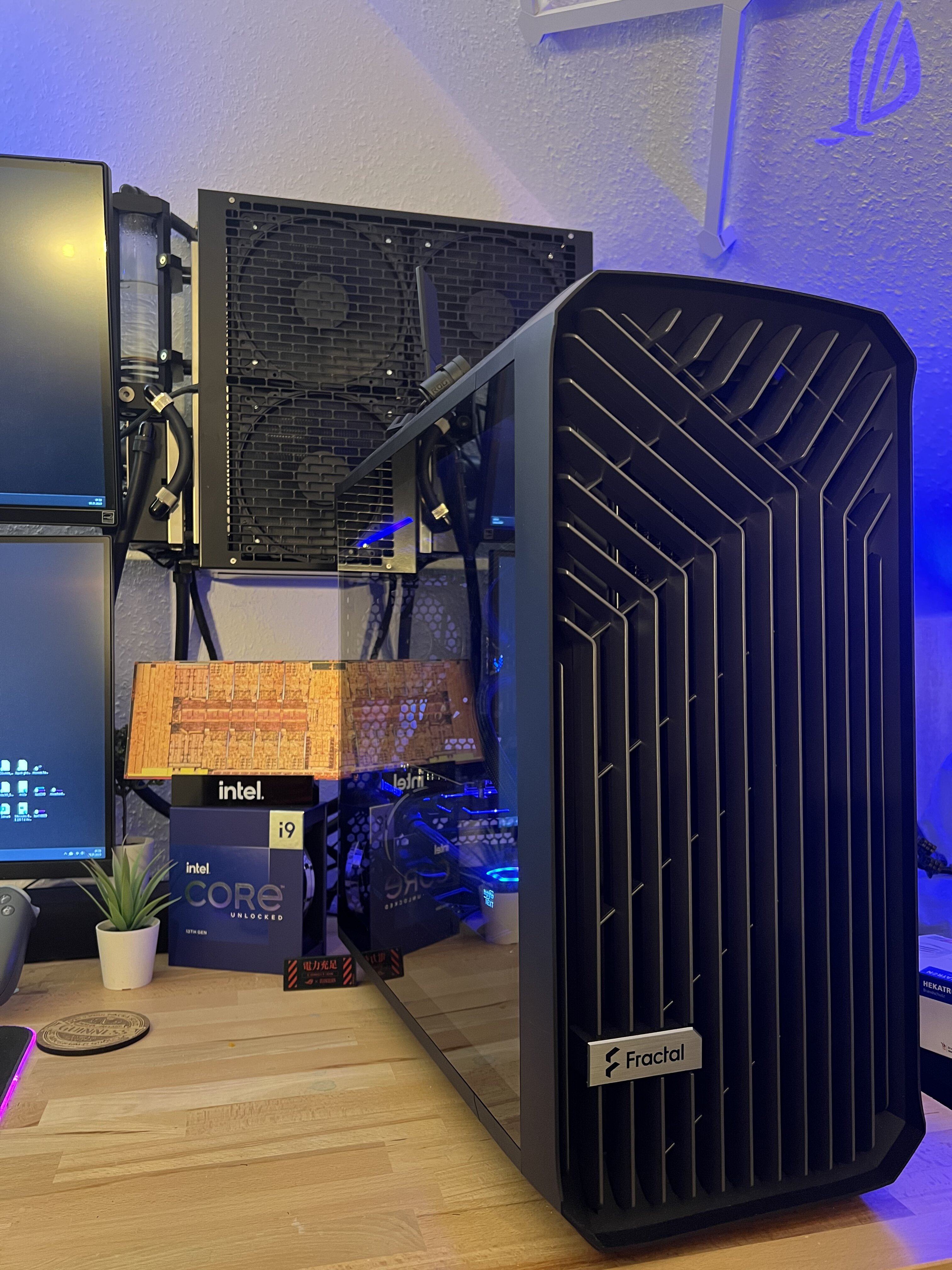

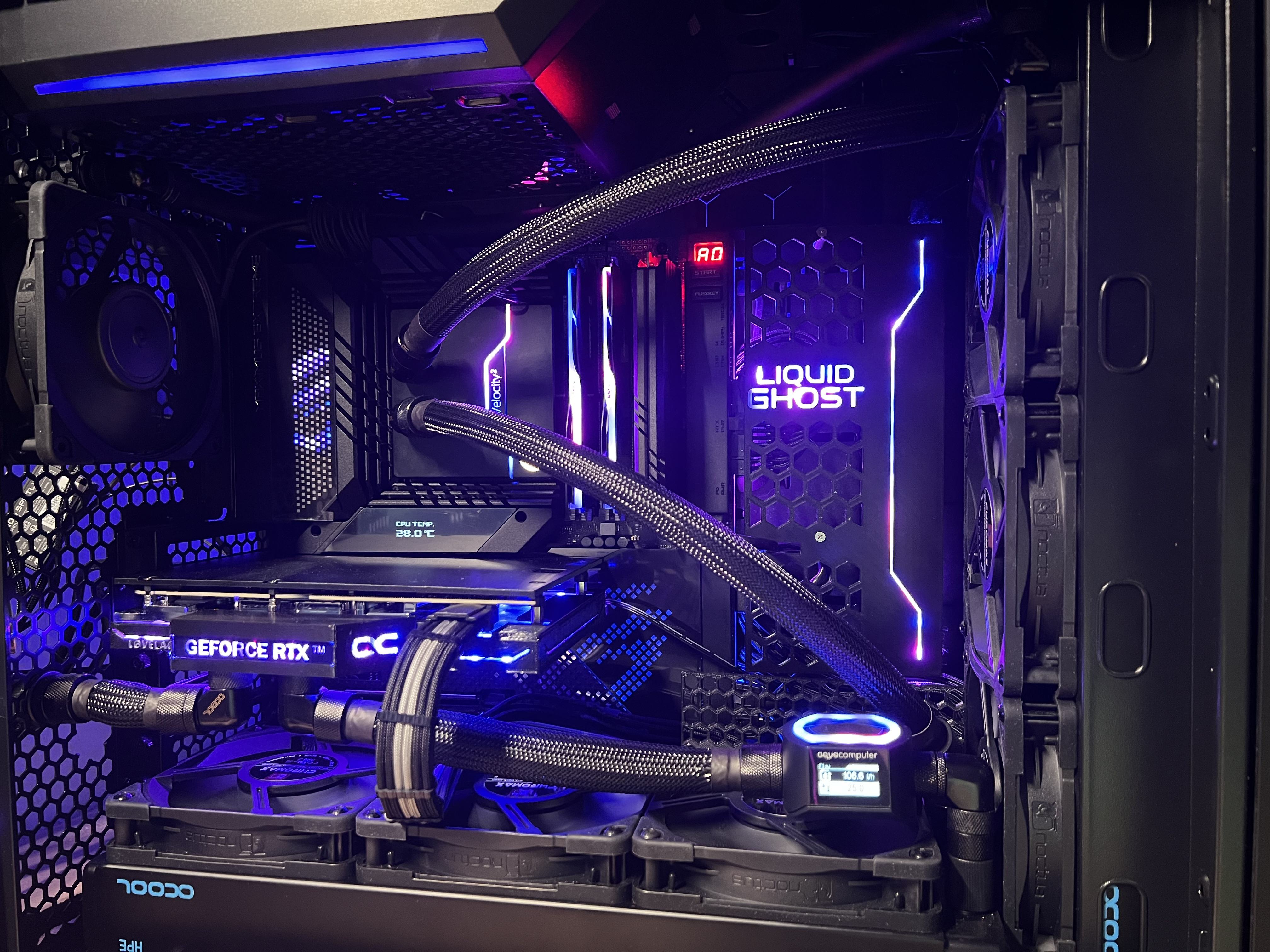

Wollte mal den aktuellen Stand von meinem Build „Liquid Ghost“ zeigen.
Case ist ein Fractal Torrent, gekühlt wird ein 13900k und eine 4090 FE mit folgenden Komponenten:
- Mora 420 @ Noctua AF20
- WC D5 DualTop mit 2x ALC VPP 755
- Heatkiller Tube 200 MultiTop
- 2x ALC HPE 45 360mm @ Noctua NF-A12x25
- EK Velocity2 für CPU
- ALC GPX-N für GPU
- Fittings und Tubes von Alphacool (16/10)
- Steuerung mit AC Quadro
- Messen mit AC High Flow Next
Bin soweit schon ganz gut zufrieden, hier und da wollte ich noch was optimieren
Case ist ein Fractal Torrent, gekühlt wird ein 13900k und eine 4090 FE mit folgenden Komponenten:
- Mora 420 @ Noctua AF20
- WC D5 DualTop mit 2x ALC VPP 755
- Heatkiller Tube 200 MultiTop
- 2x ALC HPE 45 360mm @ Noctua NF-A12x25
- EK Velocity2 für CPU
- ALC GPX-N für GPU
- Fittings und Tubes von Alphacool (16/10)
- Steuerung mit AC Quadro
- Messen mit AC High Flow Next
Bin soweit schon ganz gut zufrieden, hier und da wollte ich noch was optimieren
fanatiXalpha
Enthusiast

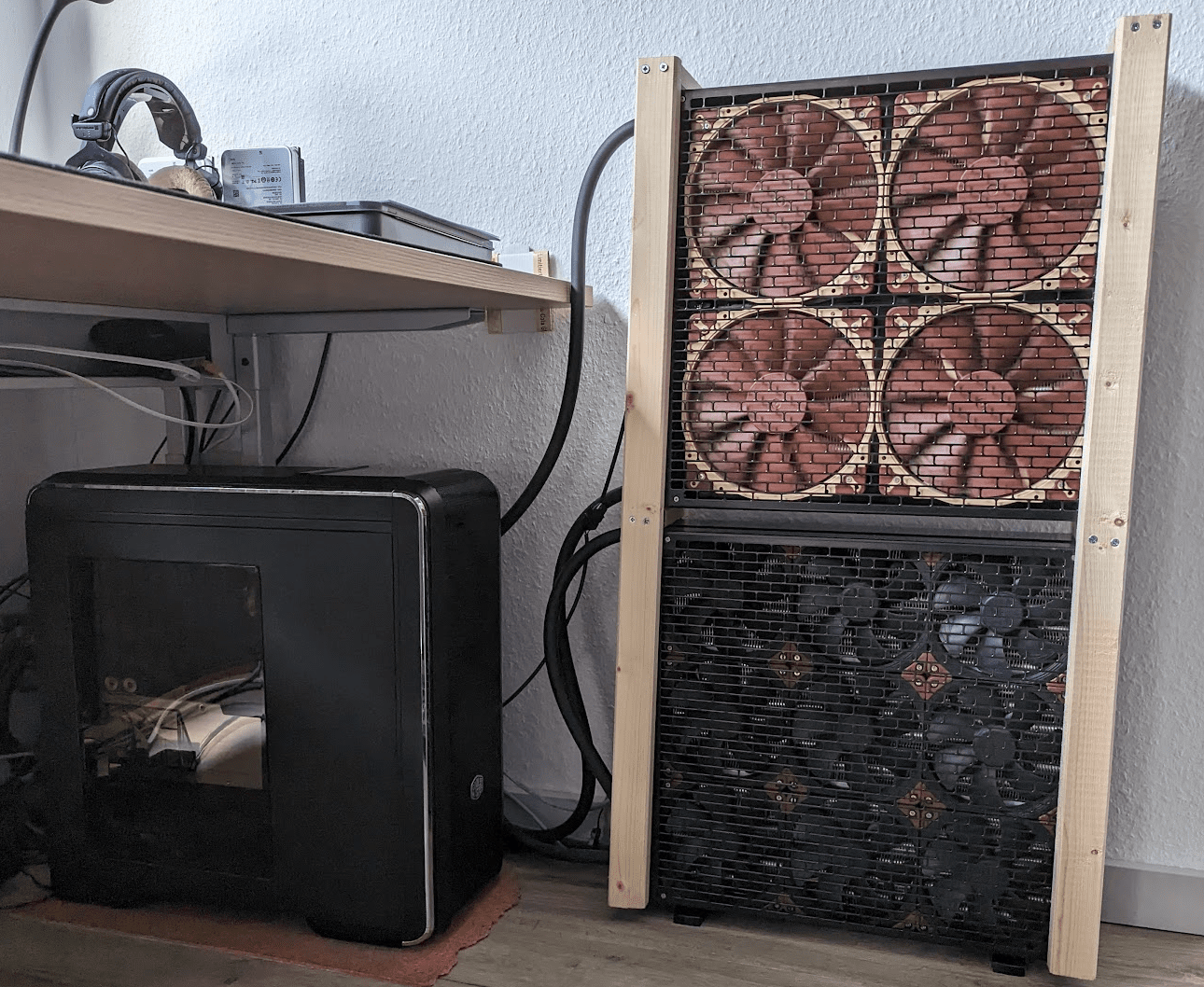

ich habe jetzt endlich mal meine Moras übereinandergestapelt.
ist eigentlich fertig
aber weil es nur aus unlackiertem Holz besteht lasse ich es mal hier im Thread
vorher sah es ca. so aus, hab leider keine wirklichen Bilder wo sie nebeneinander standen:
der zweite ist rechts vom ersten
und jetzt sieht es so aus:
hab mir jetzt nur eine dumme Blase im GPU-Kühler eingefangen, wo ich mir überlegen muss, wie ich die wegbekomme...
ist eigentlich fertig
aber weil es nur aus unlackiertem Holz besteht lasse ich es mal hier im Thread
vorher sah es ca. so aus, hab leider keine wirklichen Bilder wo sie nebeneinander standen:
der zweite ist rechts vom ersten
und jetzt sieht es so aus:
hab mir jetzt nur eine dumme Blase im GPU-Kühler eingefangen, wo ich mir überlegen muss, wie ich die wegbekomme...
Kazuja
Enthusiast
Mhm jetzt heizt der untere den oberen MoRa auf
Vorsicht wenn die GPU Blase Platz
Spaß + 👍
Vorsicht wenn die GPU Blase Platz
Spaß + 👍
Lawaeldscher
Experte
@fanatiXalpha
Warum hast du eine Korkmatte unter deinen Gehäuse, überträgt das Gehäuse so viel Vibrationen auf den Holzboden?
Warum hast du eine Korkmatte unter deinen Gehäuse, überträgt das Gehäuse so viel Vibrationen auf den Holzboden?
citsejam
Enthusiast
Wollte mal den aktuellen Stand von meinem Build „Liquid Ghost“ zeigen.
Sieht schick aus
Aber hätte es den Schlumpfschlauch für Schlauch-Sleeves wirklich gebraucht?
Ich hatte das mal getestest und mit den Barrow-Anschlüssen reicht die Überwurfmutter alleine aus.
Oder den Schrumpfschlauch kürzen, damit man ihn nicht mehr sieht?
Edit:
Oh ich sehe, der endet bei dir vor den Fittingen. Ging es nicht den unter die Überwurfmutter zu packen?
Hannover
Enthusiast
Was ist das für ein Wasser?
MFG Sven
fanatiXalpha
Enthusiast
Ich denke, dass ist wahrscheinlich vernachlässigbar.
Die stehen ja nicht direkt aufeinander.
Insofern denke ich nicht, dass da viel passiert
Der obere Mora kühlt das Wasser vor der GPU, der untere geht bei Bedarf an, wenn die GPU aktiv ist und das Wasserdelta zwischen GPUin und GPUout zu groß wird.
Falls du mit deinem Scherz darauf anspielen wolltest wegen der Wärme
Ne, was anderes
Das Gehäuse hat ja Gummifüße und mit der Korkmatte drunter kann ich das Gehäuse einfacher verschieben.
Also vor dem Tisch auf den Boden stellen und einfach reinschieben.
Oder anders herum, erstmal hervorziehen und dann einfach vor dem Tisch aufheben.
Habe ich versucht, leider zu eng.
Stört mich aber auch, evtl probiere ich mal einen anderen Schlauch.
citsejam
Enthusiast
Hast du den ZMT Schlauch?
Der watercool ist glaub gute 0.5mm dünner, könnte reichen.
Oder du lässt die Sleeve Enden etwas über das Schlauchende stehen, kannst somit leichter die Üwu-Mutter draufstecken und schneidest dann erst den überstehenden Sleeve ab.
Alphacool TPV. Ich probiere deinen Tipp mal aus, hab noch Schlauch und Sleeve da
mehr Durchfluss
Spezialbeauftragter
Experte
Startboost hält das System blasenfrei. 15 Sekunden bei 100%.
fanatiXalpha
Enthusiast
Mehr als 90l/h+ kriegt mein System nicht hin.
also ich bin erstaunt dass meine 1x D5 am HK-Tube > 100 l/h bewegt, obwohl sie durch
1x Radi 420
1x Radi 480
1x CPU
4x GPU
1x Mora 360
1x Gigant 1680
unzählige Winkel, QD3 und Sensoren muss.
Ich glaube mehr Durchfluss hatte ich mit meinem BP-Dual-D5 Kit auch nicht, trotz weniger Durchflussbremsen
Das mit den Luftblasen hab ich auch, da meine 4x GPUs auch alle aufrecht stehen. Sehen tue ich es aber nur bei der ersten
Dann bleibt Dir wohl wirklich nur kippen übrig, aber es reicht wenn Du sie dorthin bekommst wo der Hauptstrom läuft, das sollte bei 90 l/h ausreichen um sie mitzureißen.
Pass auf dass das System geschlossen ist (z.B. Deckel AGB)
@Der Stephan
Kannst du mir bitte mal das Maß von Lochmitte zu Lochmitte von deinen Schlauchschellen nennen? Bezogen auf die Schlauchlöcher.
Kannst du mir bitte mal das Maß von Lochmitte zu Lochmitte von deinen Schlauchschellen nennen? Bezogen auf die Schlauchlöcher.
Sinusspass
Enthusiast
100l/h zu erreichen ist mit einer ordentlichen Pumpe wirklich einfach. Im dem Bereich bieten die einzelnen Komponenten so wenig Widerstand, dass es schon fast witzig ist. Ab 100l/h fängt dann der Bereich an, wo eine Pumpe langsam ihre Probleme bekommt. Aber darunter ist das für eine D5 oder DDC so einfach.

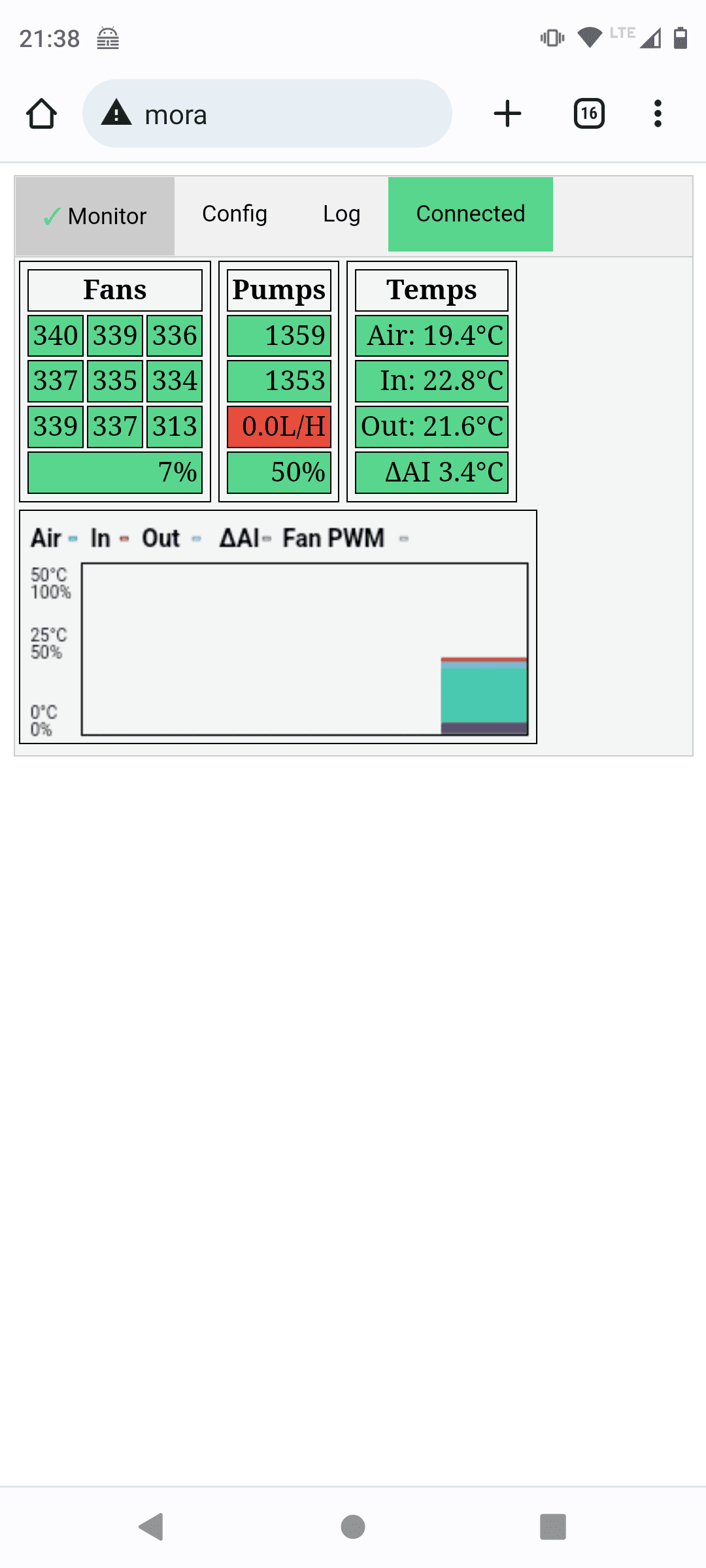

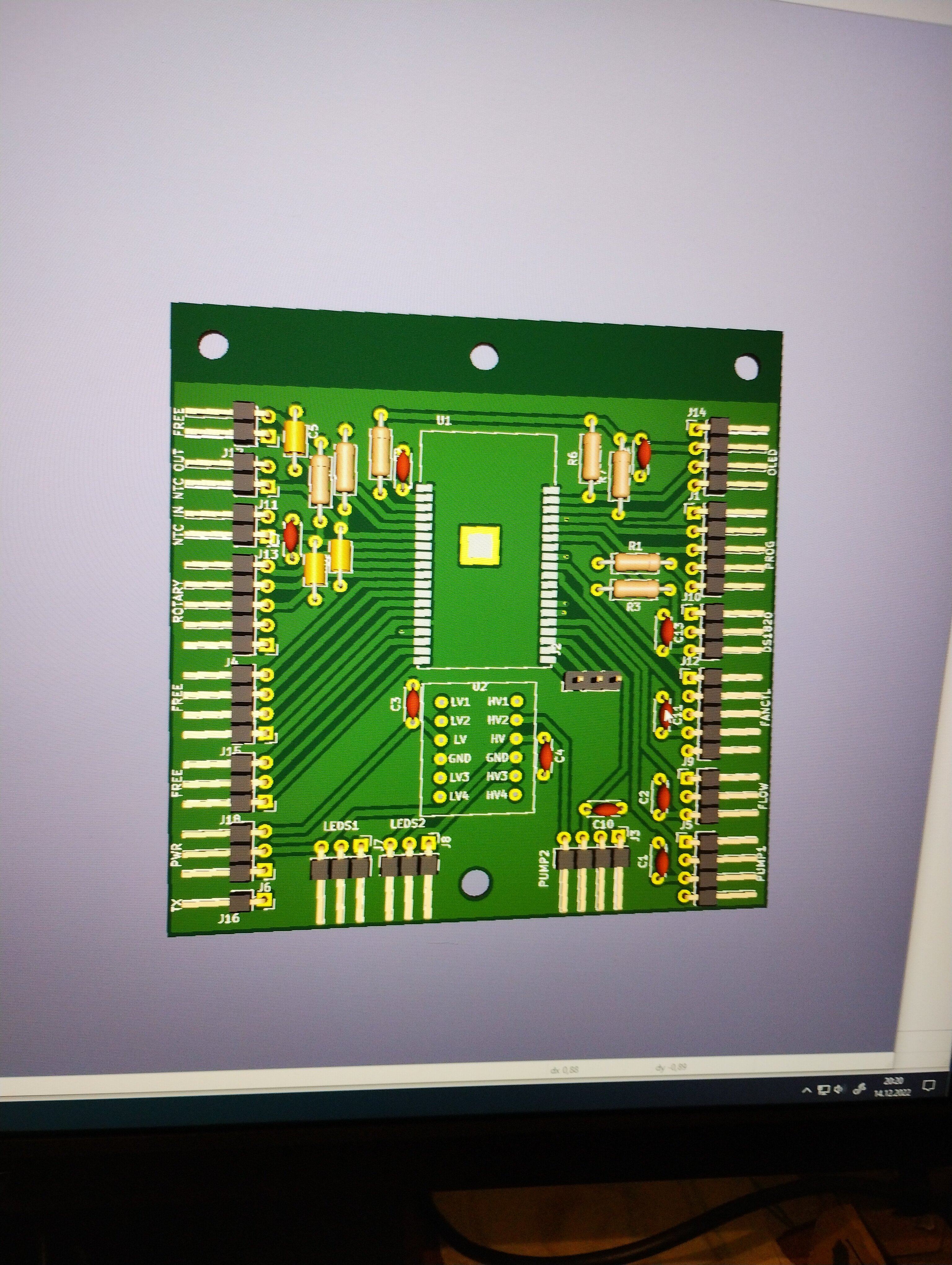

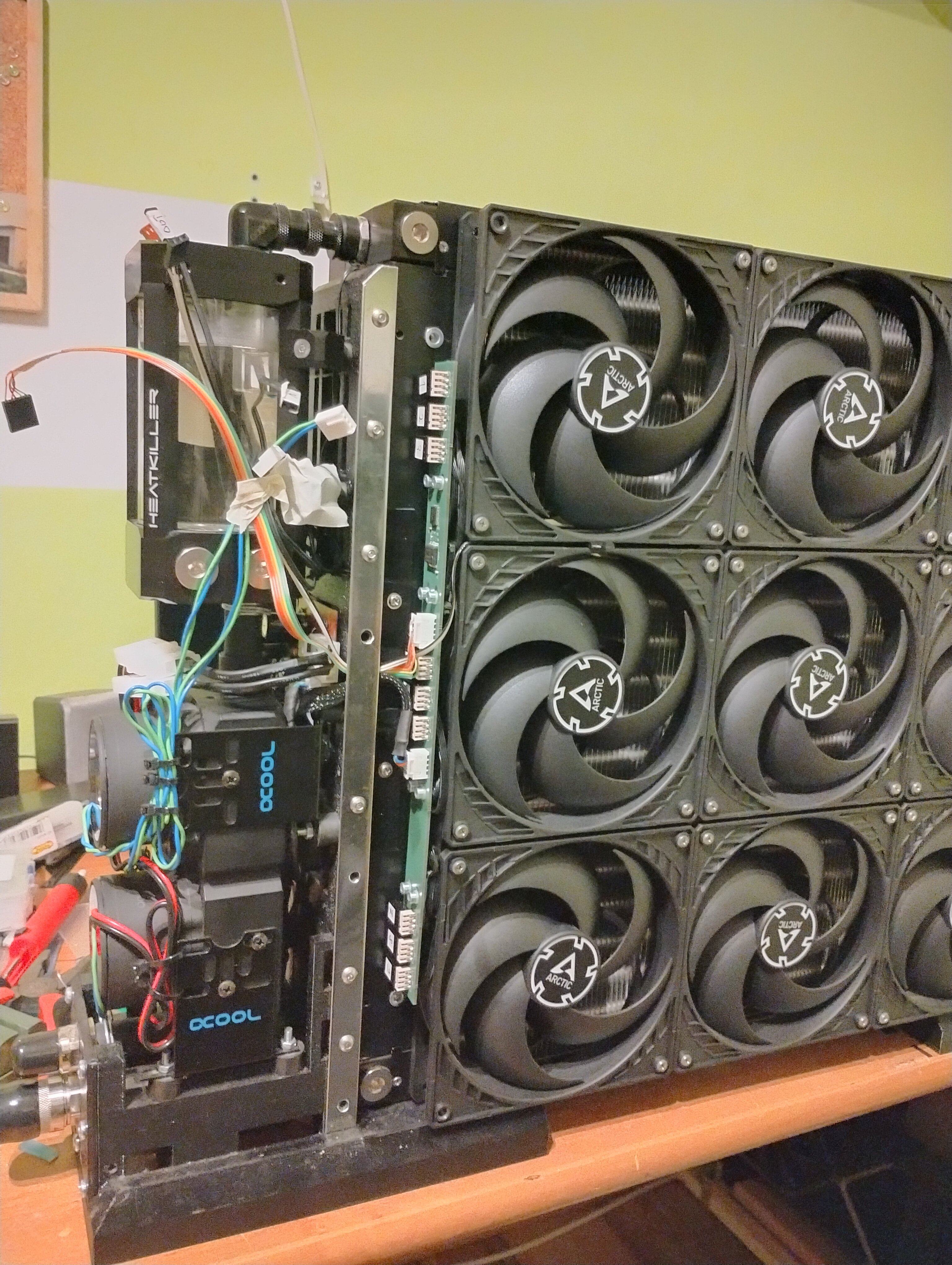

Jo. Haben wir dann mal gemacht. Nur habe ich einen anderen Microcontroller dafür benutzt. Warum sollte der AVR die Daten über ein (jap, nur ein physikalisches Kabel) an einen anderen AVR im PC senden damit dieser die Daten per UART dem PC gibt welcher diese wiederum mir einem Kleinen Webserver visualisiert wenn man auch diverse ESP32 rumliegen hat? Der kann sämtliche Aufgaben allein erledigen.
Ergebnis: Mein MoRa ist jetzt total Cyber.
Leider gibt der Durchflusssensor keine Date mehr raus. Im Glücksfall nur ein Kabelbruch. Wenn nicht, dann hab ich anscheinend wieder einen HAL Sensor geschrottet. Wird lustig an den dran zu kommen. Schau ich mal irgendwann nach. Spätestens wenn der Heatkiller für die GPU da ist. Aktuell will ich wenigstens 1 Tag meines Urlaubs mit nicht basteln verbringen.
Anhänge
G
Gelöschtes Mitglied 189335
Guest
Nachricht gelöscht
Der "Metalkäfig" bringt auf jeden Fall was gegen hochfrequente Geräusche.Pumpen jetzt unhörbar? Oder bringt es kaum was?
Wie hast du die Schottdurchführungen gemacht? Sieht sehr sauber aus. Und hast du die Hardware dafür ausgebaut?Wieder ein Stückchen weiter
[...]
... morgen geht's dann am MoRa weiter
