[Sammelthread] WaKü-Bastelfotos

Wie funktioniert dieser Wasserabgang für die Alphacool HDX Pro Kühler ?
Es wird ja nur eine Flussrichtung angezapft.
Trennt dieser Anschlussblock die Leitung und das gesamte Wasser läuft dann durch den M2 Kühler ??
Sind ja nun sehr dünne Schläuche.............oder funktioniert das anders??

Link zum M2 Kühler Bilder

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Es liegt ja dieser Verteiler dabei, davon wird scheinbar nur ein bisschen abgezwackt.
Kann gerne Bilder davon schicken, wenn das Teil dann da ist.
Es wird auf keinen Fall alles auf den 3mm Schlauch gehen.

m2 kühler sind nur fürs aussehen da oder? noch nie davon gehört dass die einen wakü benötigen.

Noch ist das meistens so, aber mit jeder PCIe-Generation verschiebt sich das immer mehr in Richtung Kühlungsaufwand.
Und dann wird meiner Meinung nach der M.2-Formfaktor sinnlos, weil man genauso gut auch eine PCIe-Steckkarte bauen kann. Sobald der M.2-Kühler die drüberliegenden Slots blockiert, wird der Formfaktor sinnlos. Die Dinger haben den großen Vorteil, dass man sie einfach aufs Board stecken kann, sie nichts blockieren und sie eben keinen Platz brauchen. Aber wenn man jetzt einen größeren Kühler drauf bauen muss, dann passt schonmal keine große Lukü-Graka drauf oder es kommt sonstwie mit irgendwelchen Steckkarten in Kontakt.
Steckkarten bieten da viel mehr Vorteile, vor allem, was Kühler angeht.

Noch ist das meistens so, aber mit jeder PCIe-Generation verschiebt sich das immer mehr in Richtung Kühlungsaufwand.
Und dann wird meiner Meinung nach der M.2-Formfaktor sinnlos, weil man genauso gut auch eine PCIe-Steckkarte bauen kann. Sobald der M.2-Kühler die drüberliegenden Slots blockiert, wird der Formfaktor sinnlos. Die Dinger haben den großen Vorteil, dass man sie einfach aufs Board stecken kann, sie nichts blockieren und sie eben keinen Platz brauchen. Aber wenn man jetzt einen größeren Kühler drauf bauen muss, dann passt schonmal keine große Lukü-Graka drauf oder es kommt sonstwie mit irgendwelchen Steckkarten in Kontakt.
Steckkarten bieten da viel mehr Vorteile, vor allem, was Kühler angeht.
Ich find das bei den Mini Boards ganz cool gelöst. Da ist manchmal ein m2 Steckplatz auf der Rückseite

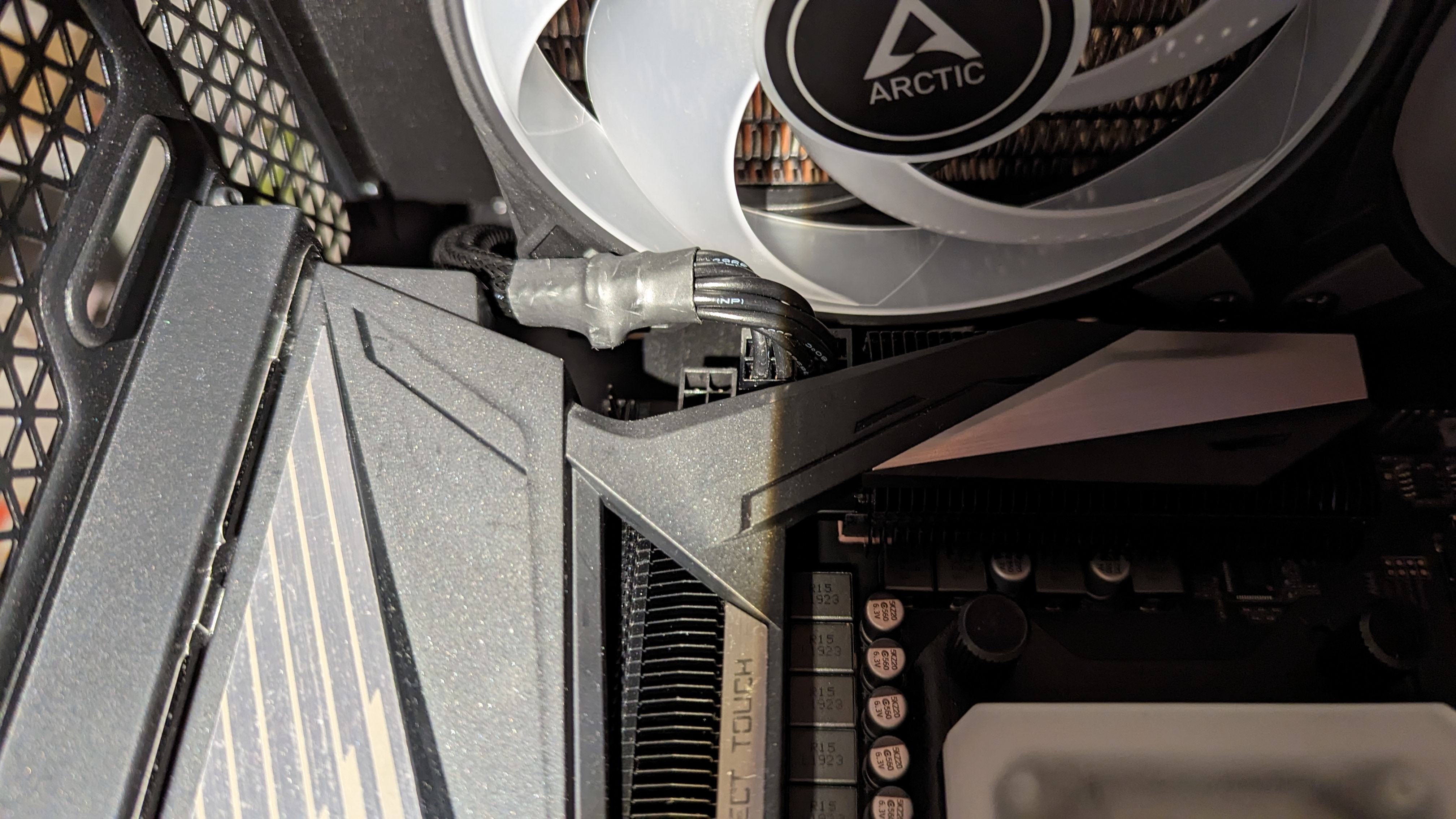

Das ist echt bescheiden gelöst und gefällt mir gar nicht. Eigentlich habe ich mir hier extra ein Kabel selbst gecrimpt und gesleevt. Das passt natürlich nicht.
Mit dem Kabel von Netzteil passt es so gerade, sieht aber echt blöd aus.

Würde ich die Langlöcher für 140mm Fan nutzen, dann würde es passen, dann kann ich den Radiator aber auf der anderen Seite nicht festschrauben.

Jemand vielleicht eine Idee?
Wenn der Radiator einfach mehr in Richtung Scheibe gehen würde, wäre das echt kein Problem. Das hat Corsair echt nicht gut gelöst.


Anhänge

  • PXL_20230213_195240091.jpg
    1,1 MB · Aufrufe: 142
  • PXL_20230213_195219587.jpg
    803,1 KB · Aufrufe: 145
Ganz verstehen kann ich dein Problem nicht, da die Bilder super kleinen Ausschnitt zeigen. Du kannst ein Kabel (ohne Sleeve) zw. MB und MB-Tray verlegen. Mache ich seit Ewigkeiten so, weil es bei meinem Case auch nicht anders geht.

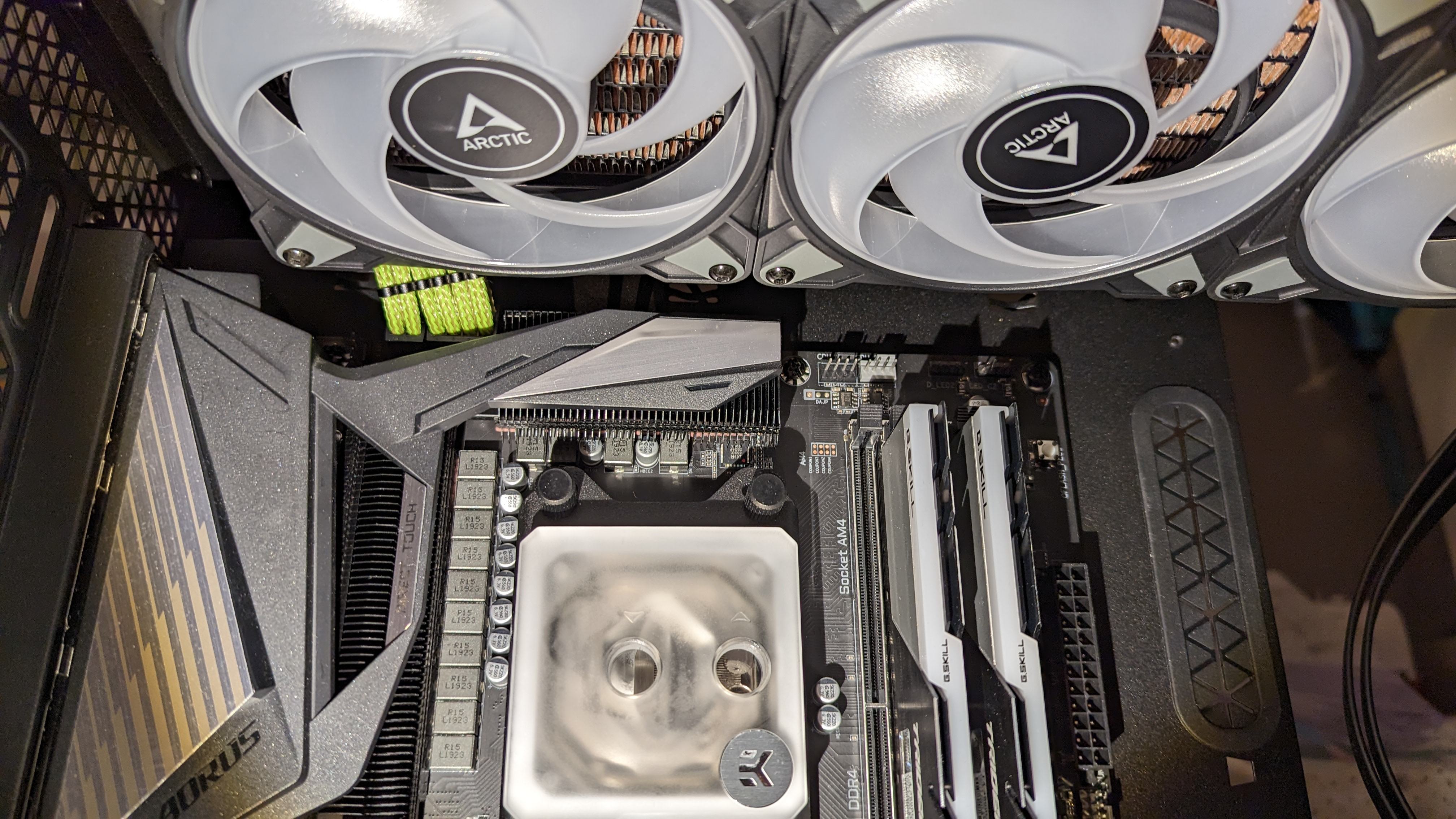

Sorry, war nicht so einfach den Radiator zu halten und dabei Fotos zu machen. :-)

Hoffe es ist jetzt verständlicher.

Du meinst hinter dem Mainboard?
Puh, das ist ja auch mega eng. Außerdem ist die Verlängerung gewollt, da man zum testen oder basteln nicht immer die Verbindung direkt am Mainboard trennen muss.

Vermutlich werde ich es so lassen, da kommen jetzt Kabelbinder dran und dann besorge ich mir ein paar Bleche mit länglichen, um die Lücke zu überbrücken.


Anhänge

  • PXL_20230213_202152622.jpg
    1,1 MB · Aufrufe: 140
  • PXL_20230213_202148299.jpg
    1,2 MB · Aufrufe: 137
  • PXL_20230213_202142039.jpg
    1,1 MB · Aufrufe: 137
Hier nun Bilder vom Umbau des 4090 Core für die Founders Edition:

Und das Endergebnis:


Anhänge

  • IMG_9211.JPG
    1,8 MB · Aufrufe: 184
  • IMG_9209.JPG
    2 MB · Aufrufe: 158
  • IMG_9206.JPG
    1,7 MB · Aufrufe: 164
  • IMG_9229.JPG
    929,6 KB · Aufrufe: 192
  • IMG_9233.JPG
    1,1 MB · Aufrufe: 168

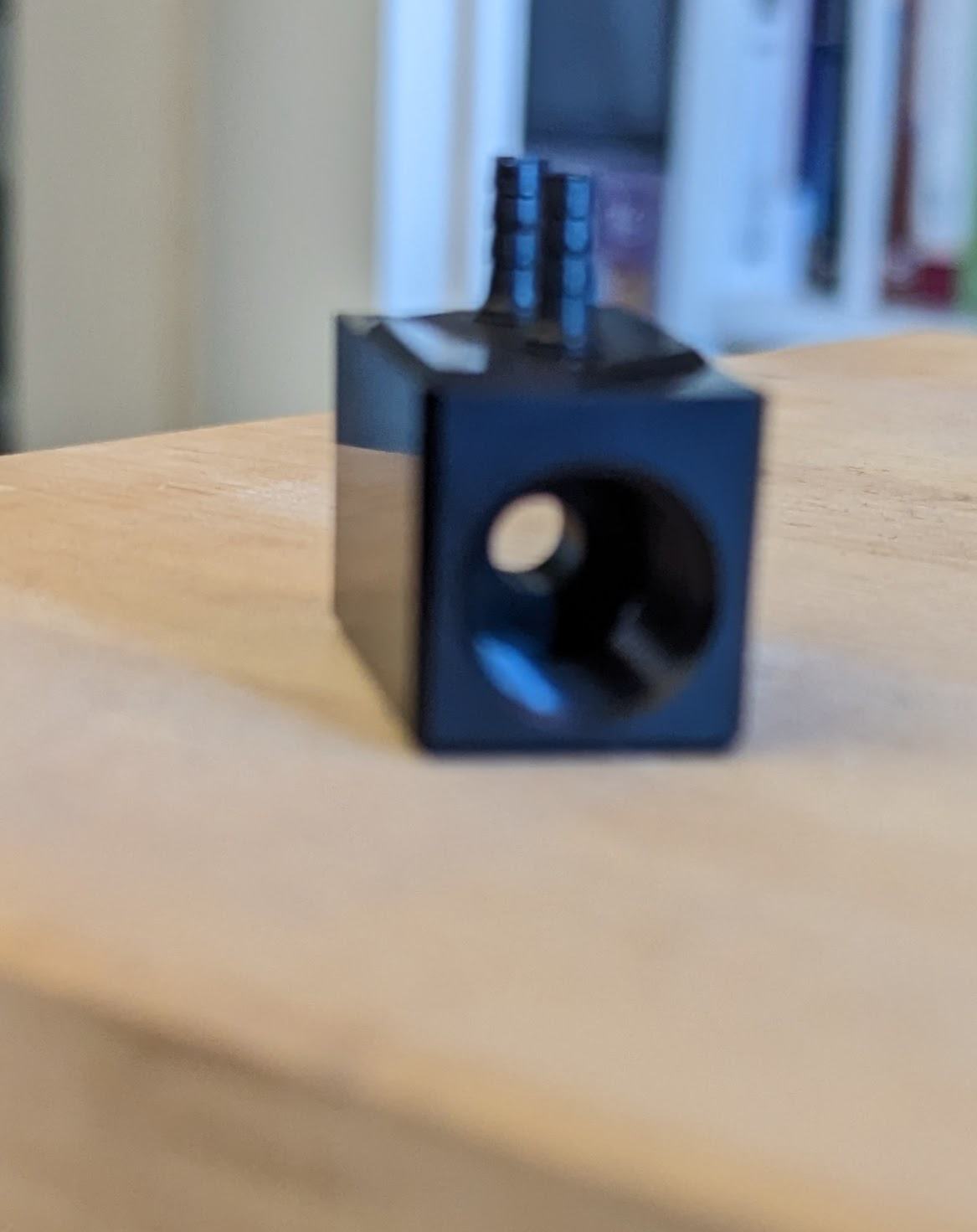

Hier übrigens ein Foto zu dem MCX Verteiler für die Alphacool M2 Kühllösung.
Bin gespannt, ob es vom Durchfluss einen Unterschied zu den Byksi Kühlern macht.

Aber das dauert noch. 8-)

Sorry, ist sehr unscharf. Mein Handy hat leider kein Makro Objektiv und das Teil ist schon klein.
Scheint auch aus POM gemacht zu sein.


Anhänge

  • PXL_20230214_121023040.jpg
    61 KB · Aufrufe: 108
Sorry, ist sehr unscharf. Mein Handy hat leider kein Makro Objektiv und das Teil ist schon klein.
Scheint auch aus POM gemacht zu sein.
Sieht eher aus, als hättest du den Fokus auf den Tisch statt auf den Verteiler gesetzt 🙈

Das Loch ist 5mm groß.
Es liegen nur durchsichtige Schläuche bei, habe aber EPDM bestellt. 3m 13 oder 14 €. Ordentlicher Preis, etwa gleich wie bei 16/10.
Lässt sich aber gut biegen.
Die Schläuche sitzen gut, man muss schon sehr ordentlich dran ziehen. Werde die aber wahrscheinlich einfach mit Kabelbinder fixieren.
Muss ich mal schauen.


Anhänge

  • PXL_20230214_123410527.jpg
    930,8 KB · Aufrufe: 128
  • PXL_20230214_123519151.jpg
    287,7 KB · Aufrufe: 121

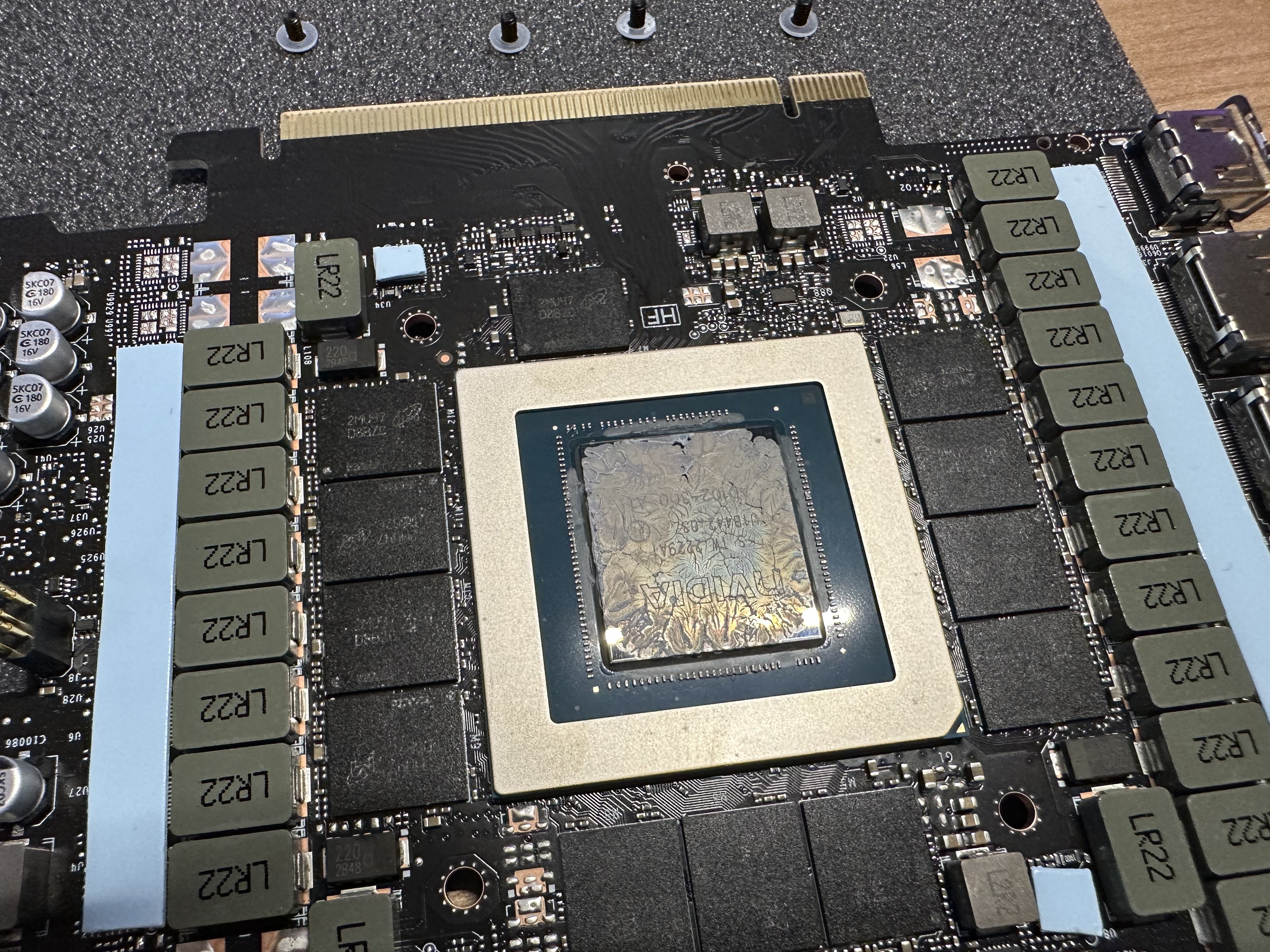

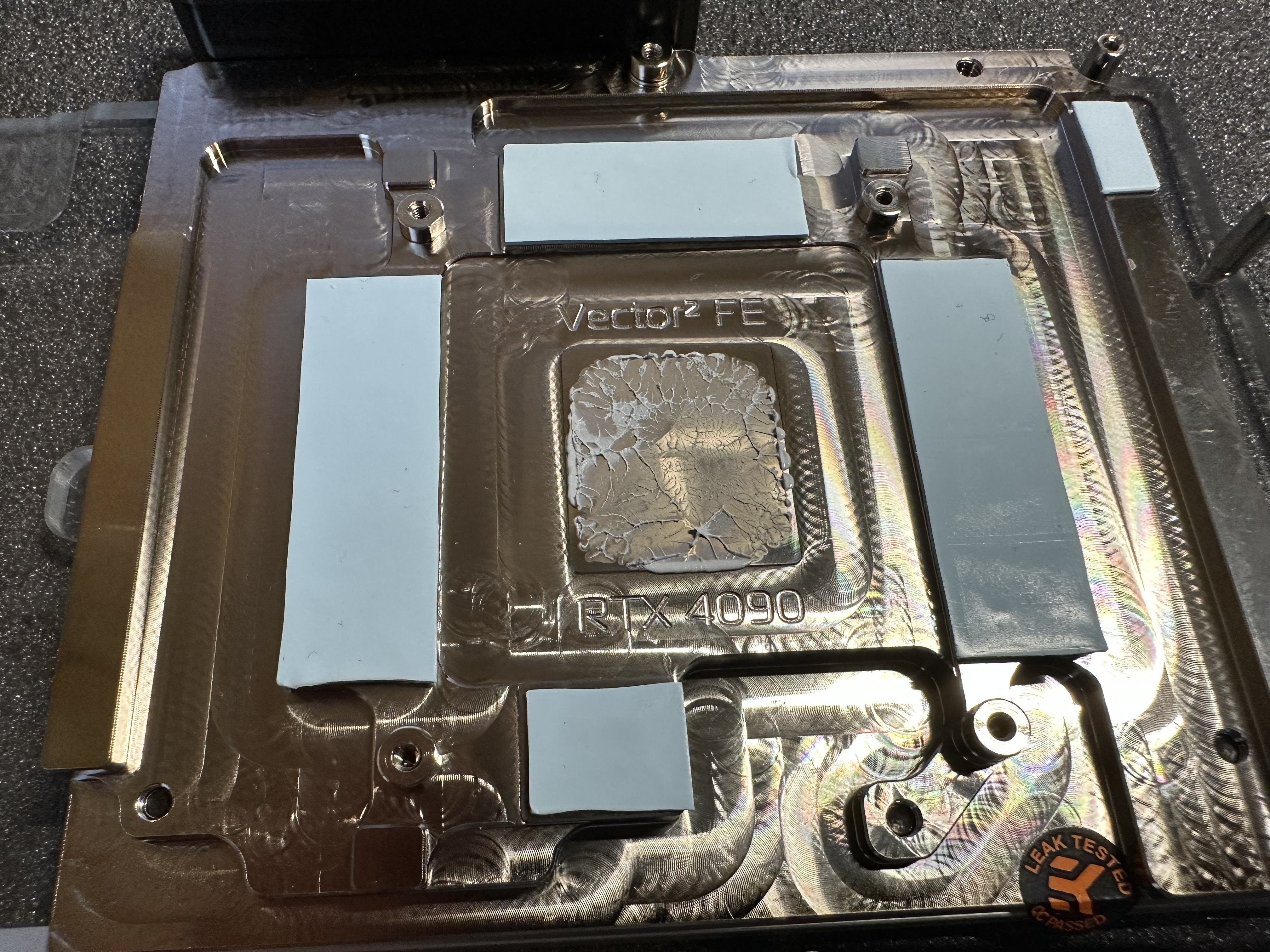

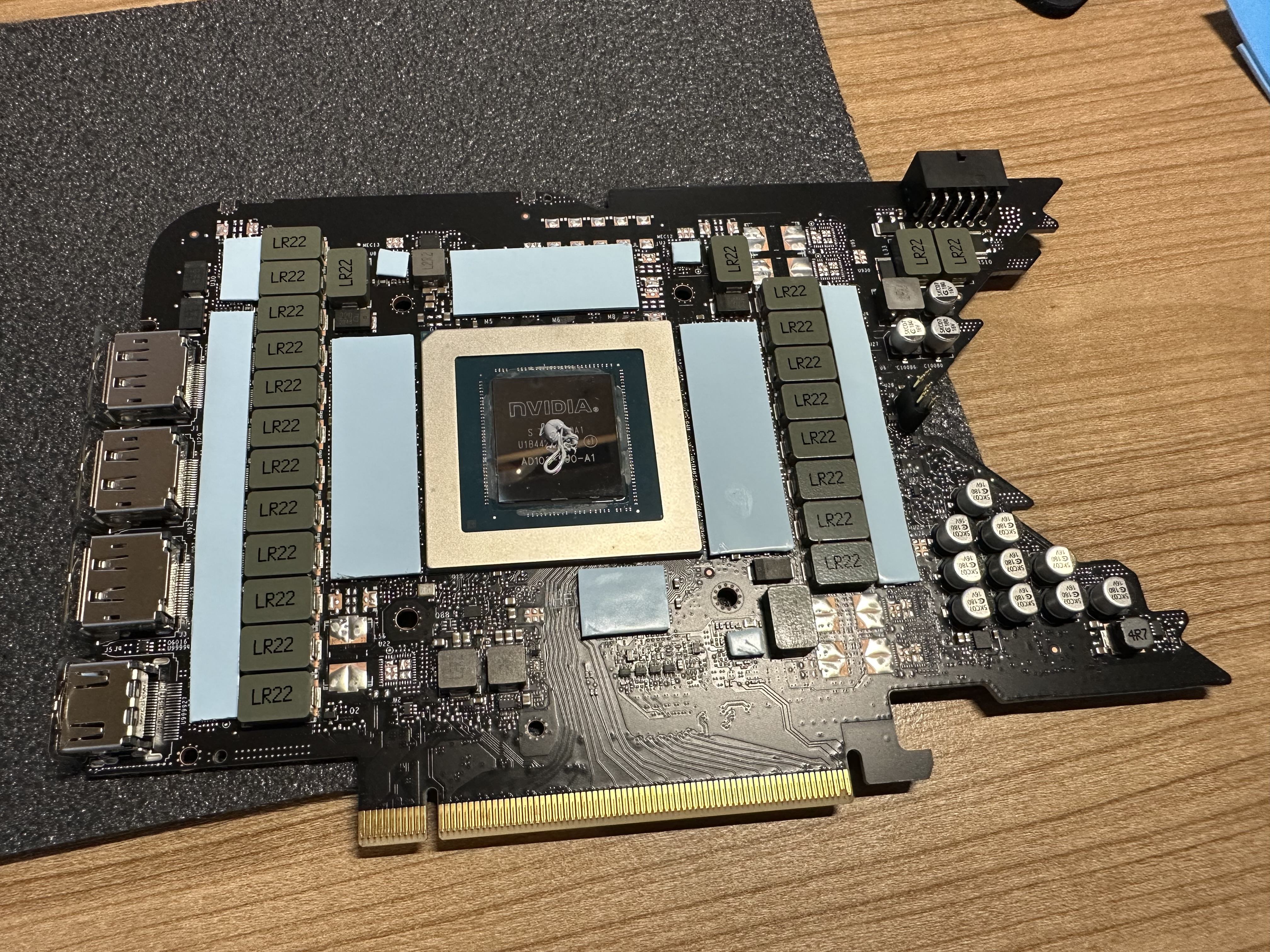

Und nun noch Bilder vom Umbau der 4090 FE auf den Kühler von EK (passierte bereits im November 2022):
EK Vector² FE montiert (10).JPGEK Vector² FE montiert (12).JPGEK Vector² FE montiert (11).JPG

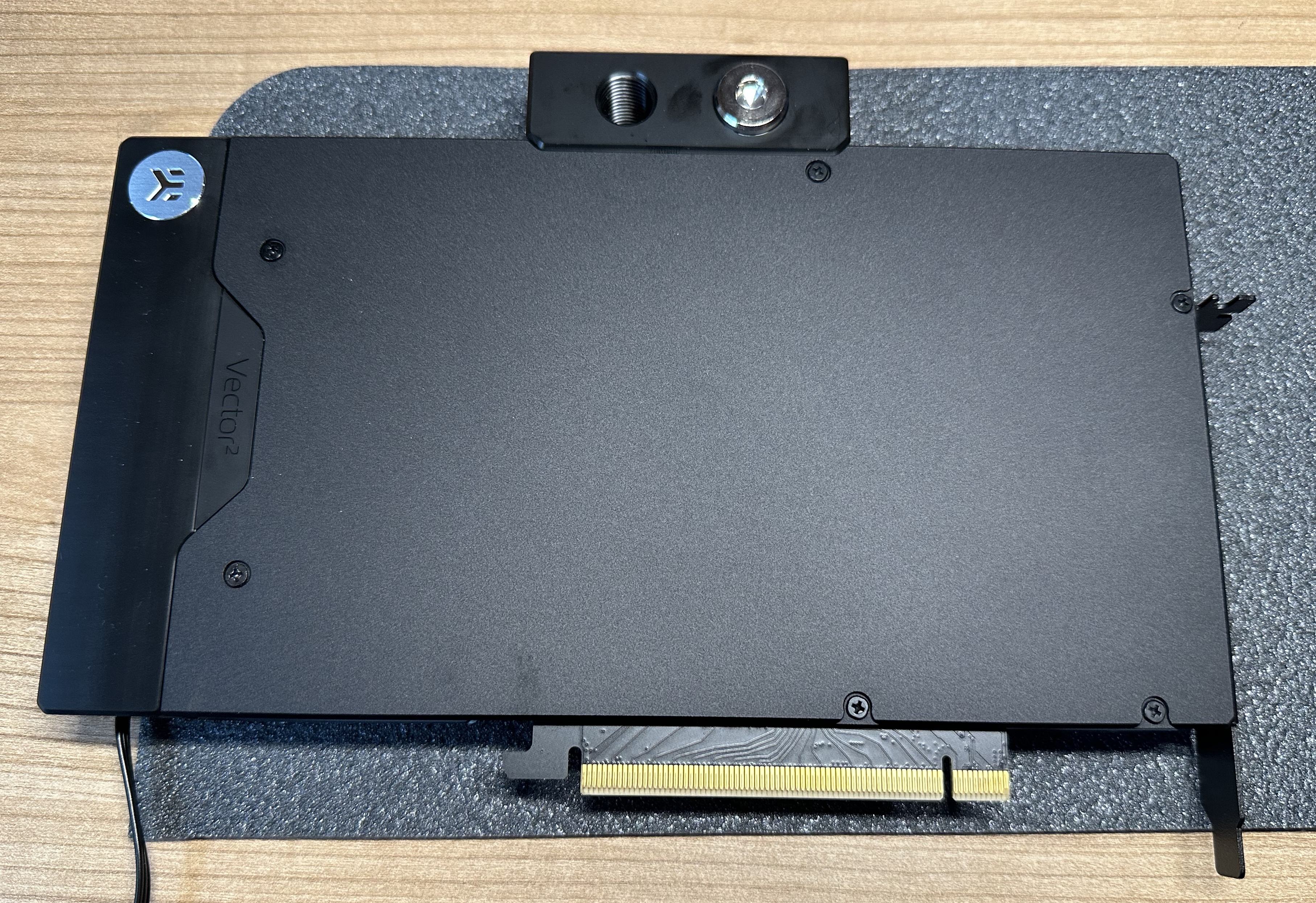

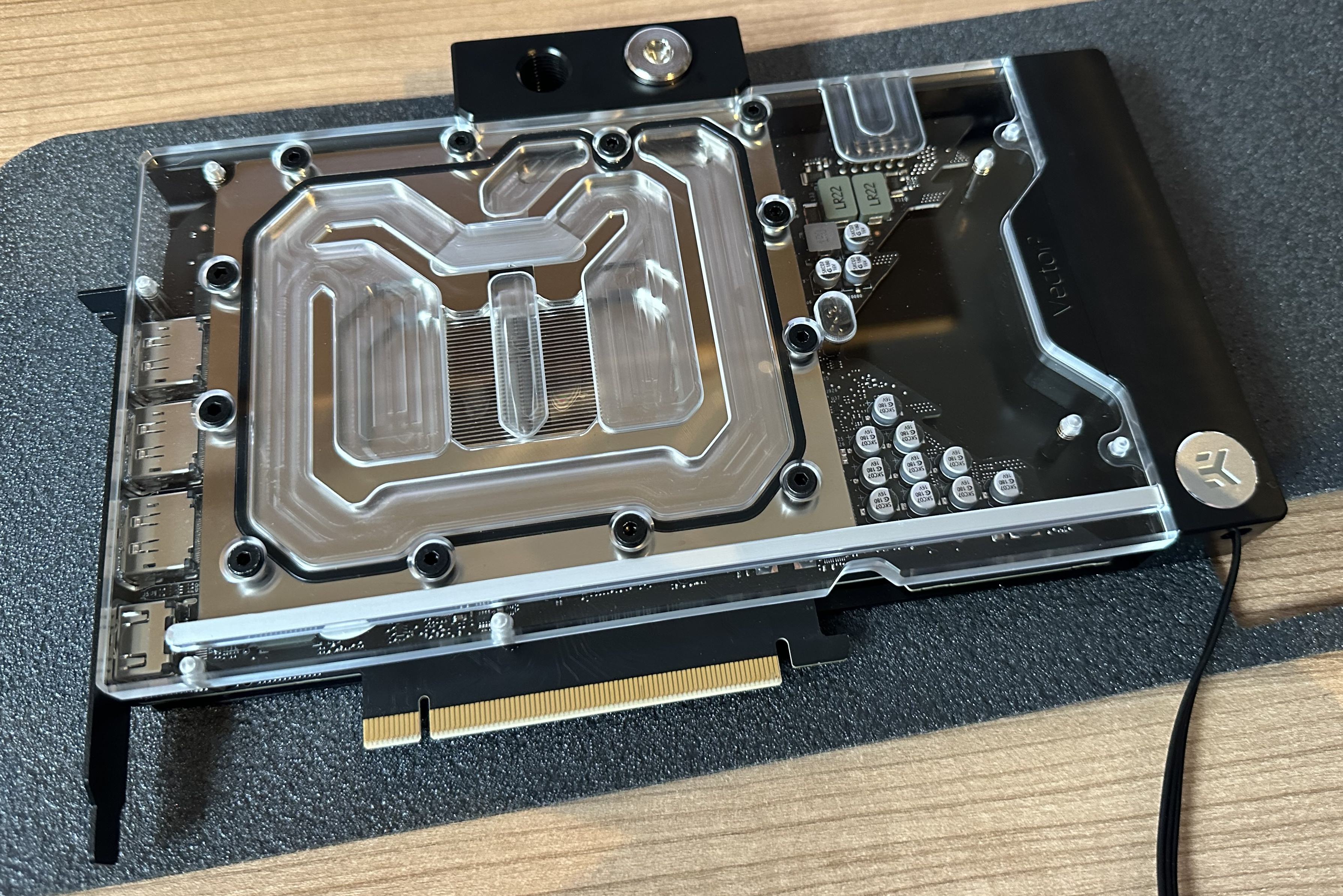

Und dann fertig umgebaut (leider nicht ganz so hübsch in Pose gebracht wie beim Core-Kühler):
EK Vector² FE montiert (17) Ausschnitt.jpgEK Vector² FE montiert (15) Ausschnitt.jpg

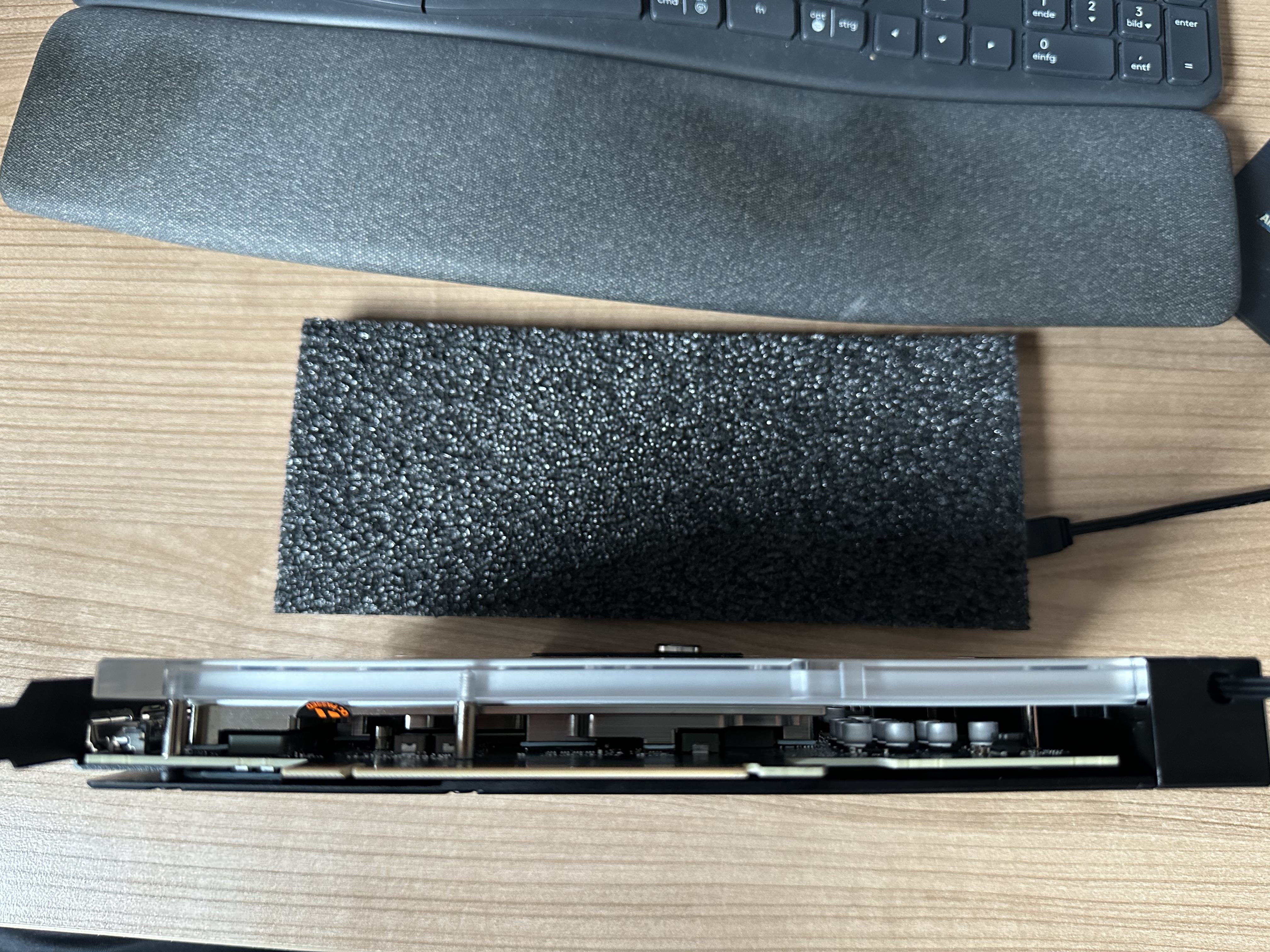

Ohne Schraubenzieher bekomme ich den 12PHPVR-Stecker nicht entriegelt bei diesem Kühler:


Anhänge

  • EK Vector² FE montiert (19).JPG
    EK Vector² FE montiert (19).JPG
    1,5 MB · Aufrufe: 131
  • EK Vector² FE montiert (14).JPG
    EK Vector² FE montiert (14).JPG
    1,9 MB · Aufrufe: 136
Zuletzt bearbeitet:
@Dampfkanes

Das Problem mit dem Stecker hat man bei dem ALC Block für die MSI Suprim auch. Bisschen unglücklich gelöst, dass man da extra noch mit einem Schraubendreher ran muss.

@Dampfkanes

Das Problem mit dem Stecker hat man bei dem ALC Block für die MSI Suprim auch. Bisschen unglücklich gelöst, dass man da extra noch mit einem Schraubendreher ran muss.
Ich persönlich finde die EK Lösung sogar gut, da der Stecker komplett im Housing verschwindet. Ist ja auch ein Kunststoffwerkzeug dabei. Sieht mMn dann sehr sauber aus

So, bei mir geht es auch nur langsam weiter. Habe eine kleine Zeichnung zum Kreislauf beigefügt.
Die grünen Vierecke sind GPU, HFN und die Pumpe. Ein Teil der Schläuche wird auf der hinteren Seite verlaufen.
Neben dem Netzteil sind dann die Anschlüsse zum Mo-Ra.

Man, hätte ich mal ein Corsair 7000D geholt, da hätte ich noch einen Kleinwagen drin parken können.
Ist mal wieder alles viel zu eng, oder ich hab einfach zu viel Kram zum verbauen. 8-)

Immerhin sind die M2 Kühler jetzt im Kreislauf. An den Verteilern werde ich noch Kabelbinder machen.
An der M2 Seite wird das sicher sehr eng werden.

Mit der Pumpe wird das auch sehr eng. Musste jetzt erst noch ein paar Verlängerungen bestellen, damit ich den HFN irgendwie stabil integriert bekomme.
Dann brauche ich noch einen Offset, damit die Pumpe unter das Ultitop passt.

Wie sich die M2 Kühler mit dem Leakshield vertragen werden? hmm


Anhänge

  • PXL_20230216_085422145.jpg
    1,1 MB · Aufrufe: 304
  • PXL_20230216_085412182.jpg
    1,3 MB · Aufrufe: 299
  • PXL_20230216_085405486.jpg
    1,1 MB · Aufrufe: 306
  • PXL_20230213_215120187 (1).jpg
    PXL_20230213_215120187 (1).jpg
    1,1 MB · Aufrufe: 305
  • PXL_20230215_212514477.jpg
    1,1 MB · Aufrufe: 296
Ja, mir gefällt es auch.
Vermutlich werde ich den Shield Modus vom Leakshield nicht mehr verwenden können.
Kommt mir gerade erst in den Sinn, dass ja 16/10 Schläuche empfohlen werden und nicht 5/3. :ROFLMAO:

Die Integration der m2 Kühler finde ich etwas speziell.
Ob die, so wie bei dir verbaut, jemals entlüftet werden oder überhaupt was zirkuliert?
Vielleicht wäre es besser jeweils die beiden Ein- und Auslasse der Kühler mit einem dieser Reduzierdapter zu kombinieren und dann etwas weiter auseinander im System zu platzieren. Vielleicht sogar unten und oben, zwecks Entlüftung.

Warum meinst du das?

Du meinst eine Reduzierung von 10mm auf 3mm? Das wäre aber eine ordentliche Bremse.
Diese Adapterstücke sind doch extra dem M2 Kühlern beigelegt. Dieses MCX System scheint auch schon uralt zu sein, aus den Zeiten, wo man noch auf jeden einzelnen Spannungswandler ein Kühler montiert hat.


So wird das heute sicher niemand mehr machen.

Ich mache mir da eigentlich keine Gedanken. Entlüftet wird mit dem Leakshield und ordentlich Durchfluss brauche ich für die M2 NVMe's auch nicht.
Die haben ja nur wenig Abwärme.

Habe mit dem System aber auch noch keine Erfahrungen gemacht, für mich ist das auch Neuland.

Alles no problem...
Das waren nur meine Gedanken dazu, als ich mir dein System angeschaut habe.

Immerhin sind die M2 Kühler jetzt im Kreislauf. An den Verteilern werde ich noch Kabelbinder machen.
An der M2 Seite wird das sicher sehr eng werden.

Um ehrlich zu sein, hätte ich mir den zweiten M2 Verteiler-Block gespart und die beiden Kühler einfach seriel geschaltet.
Wäre eventuell auch ne Überlegung den Kühler umzudrehen und den Schlauch schön hinter dem PCIe Slot unter der GPU vorbei zu mogeln :unsure:

Danke für den Tipp, auch die Idee bin ich gar nicht gekommen. Muss ich mir mal überlegen.
Müsste dafür wieder das Netzteil ausbauen oder den Radiator lösen. Puh...

Viel wird man von den Schläuchen eh nicht sehen, da die GPU vertikal eingebaut wird. Passt wegen dem X570 Kühler nicht.

Au man.
Hatte noch Verlängerungen bestellt und einen offset Fitting.
Schon gefreut, dass die gestern in der Packstation lagen.
Mach das Fach auf, Zalando von einer fremden Person. Na prima...

Hab dann gestern Abend trotzdem zusammengebaut. Nur eben nicht schön 😁

Wassertemperatur im Darkbase 700 immer so 35°C mit Mo-Ra.
Jetzt 29°C... Hatte mir vielleicht 2-3 Kelvin erhofft, aber das ist wirklich mehr als erwartet.

Anscheinend ist mein Riser-Kabel defekt. Bild wird sporadisch schwarz.
Ein paar Baustellen habe also noch, dann könnten bald Bilder von fertigen PC.

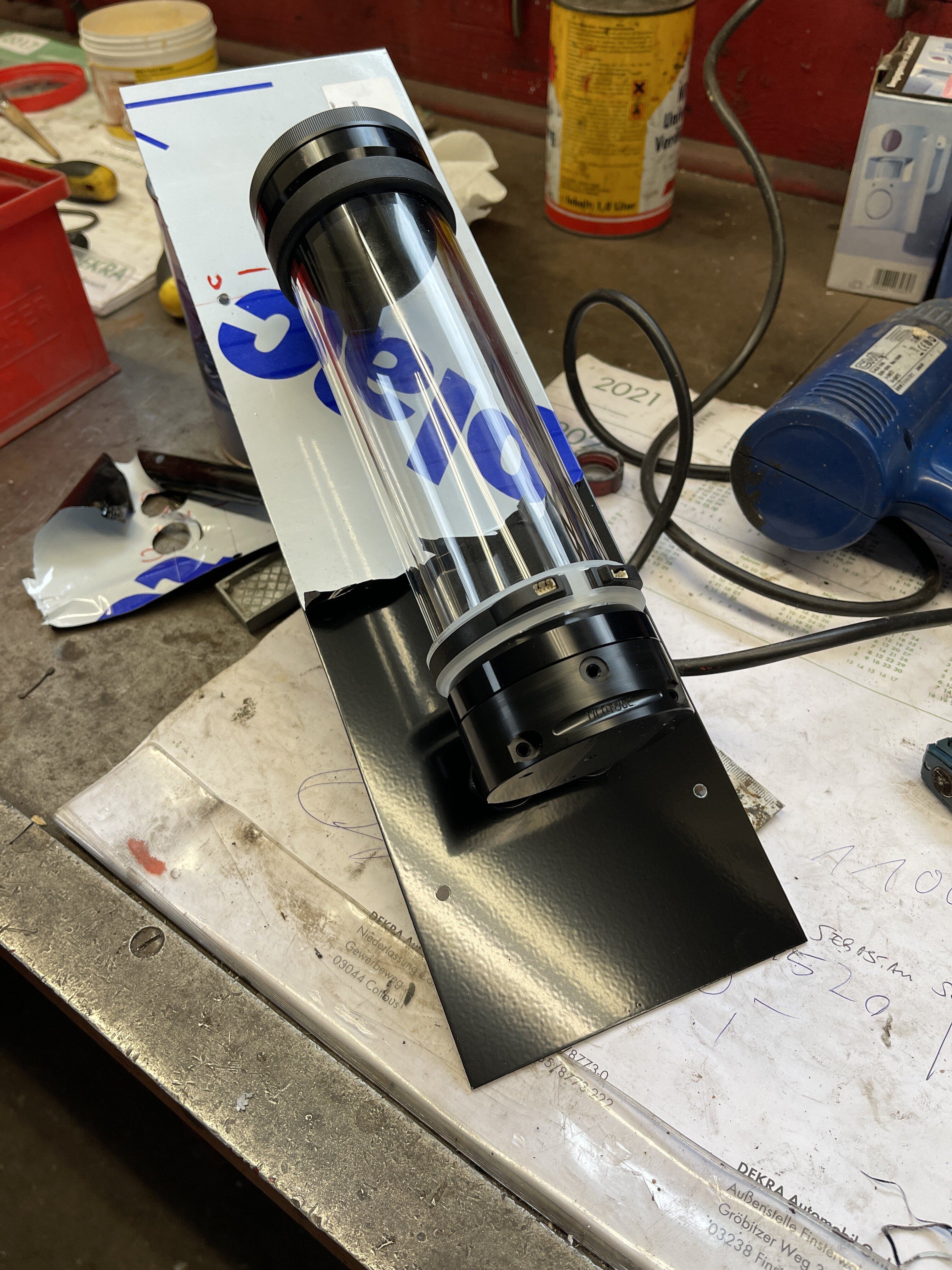

Hier mal Bastelfotos von mir. Das ist eine Ultitube Stand-alone mit den Anschlüssen nach hinten raus. Ich hab mal eben mit der Standbohrmaschine ein paar Schraubenlöcher gebohrt und die Durchführung mit 2 cm. Bei meinen Eltern sind die Voraussetzungen bestens. Bei mir zu Hause hätte ich ewig gebraucht und dann noch umständlich per Hand.

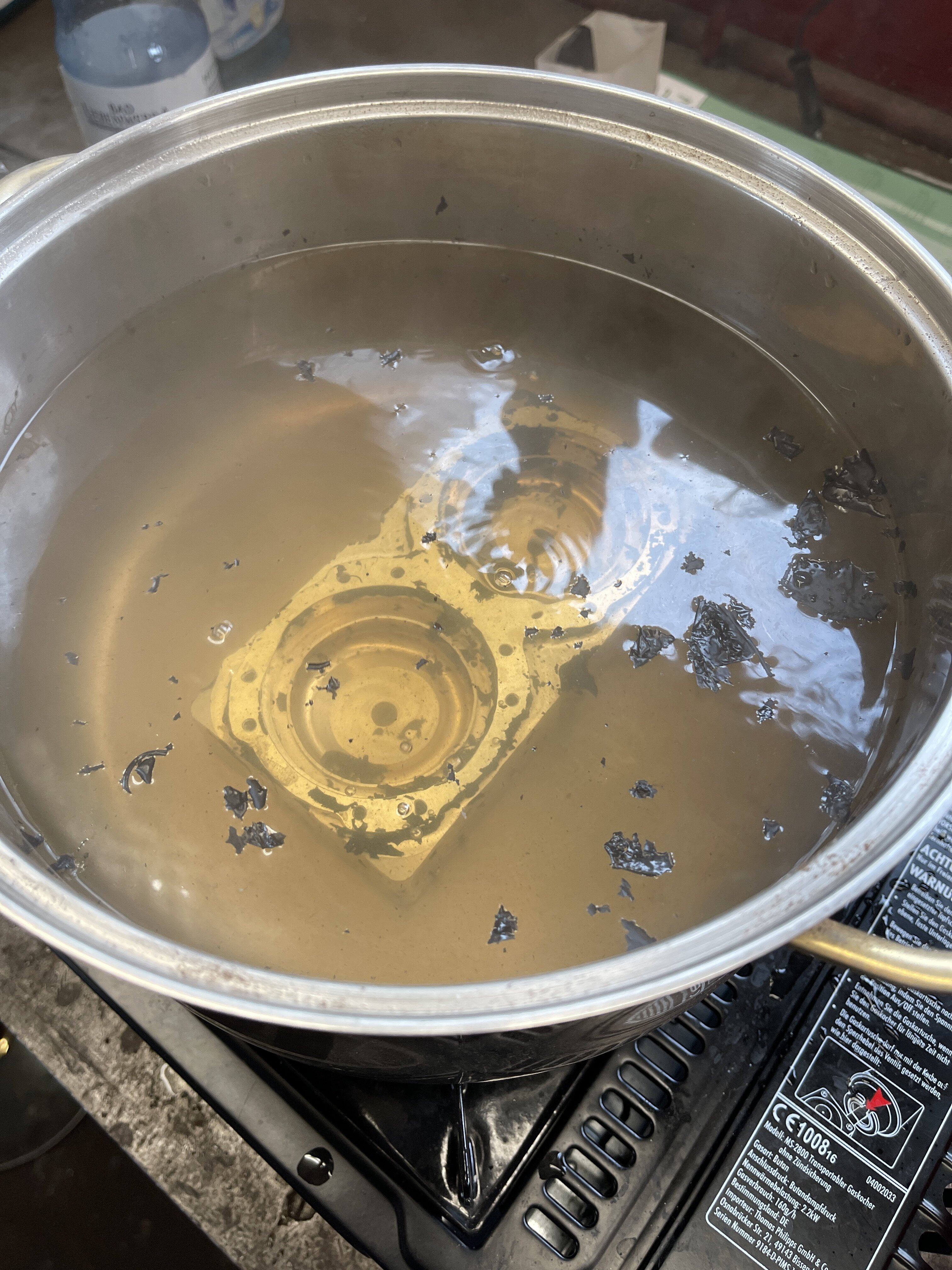

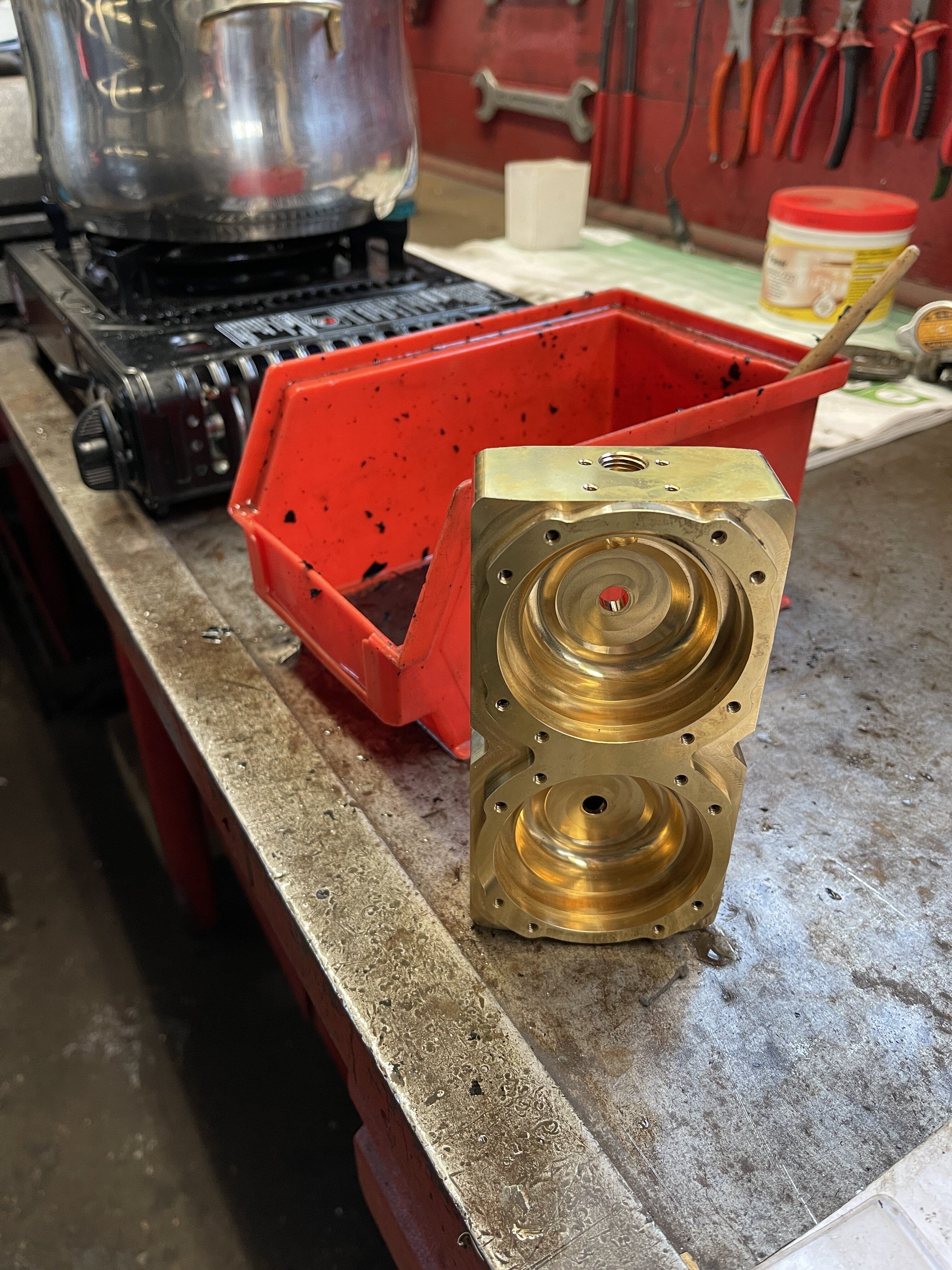

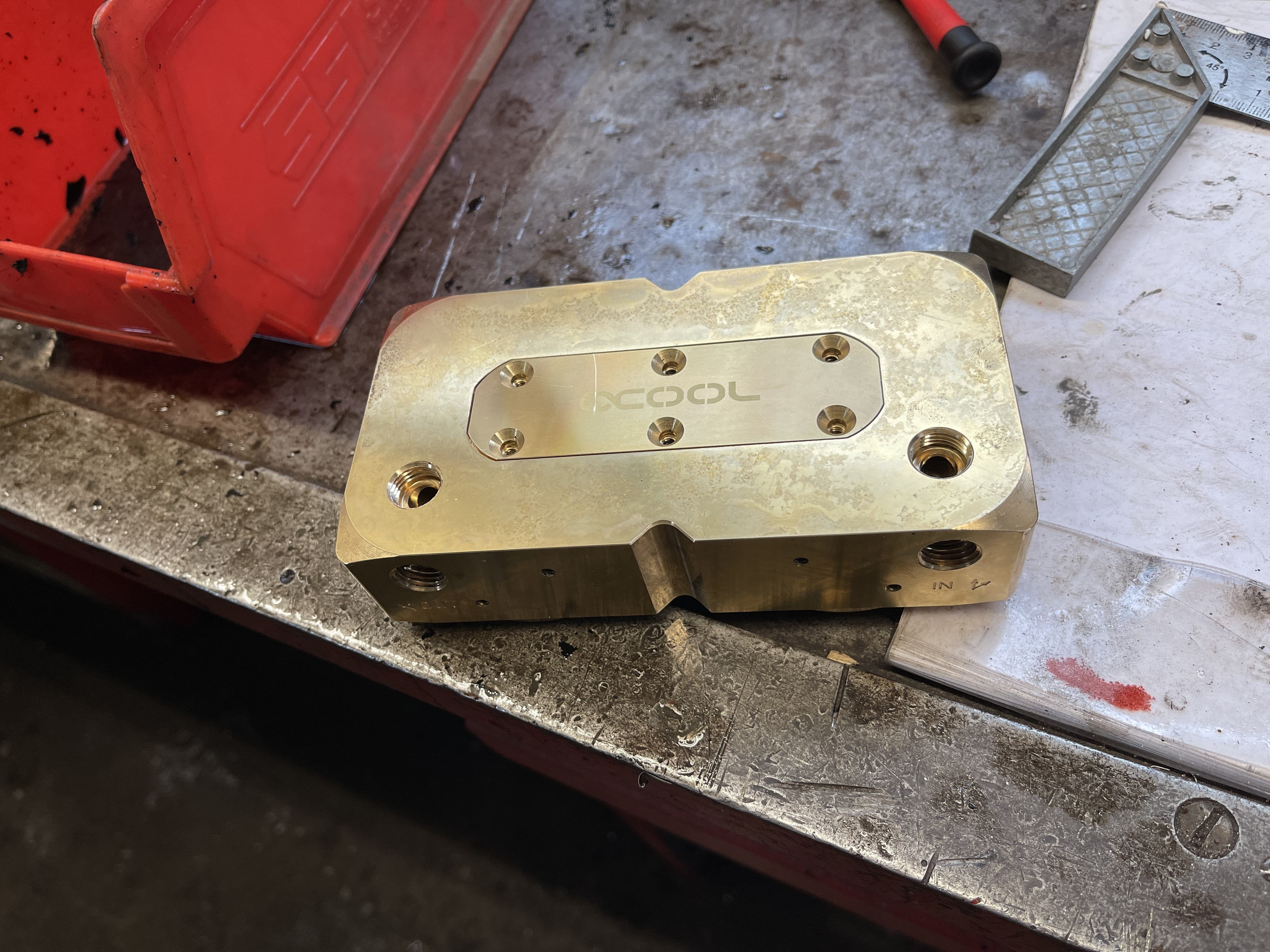

Die Eisdecke habe ich nebenbei entlackt. Im alten Kochtopf auf dem Gaskocher und dann ab in die Nitro-Verdünnung. Habe dafür zwei Durchgänge gebraucht.
