Albundyi06
Experte
Ja ein aquaero und ein paar aplittys z.b. reicht steuere mit meinem aquaero 6
38 Lüfter ohne Probleme und es ist kaum ausgelastet
38 Lüfter ohne Probleme und es ist kaum ausgelastet

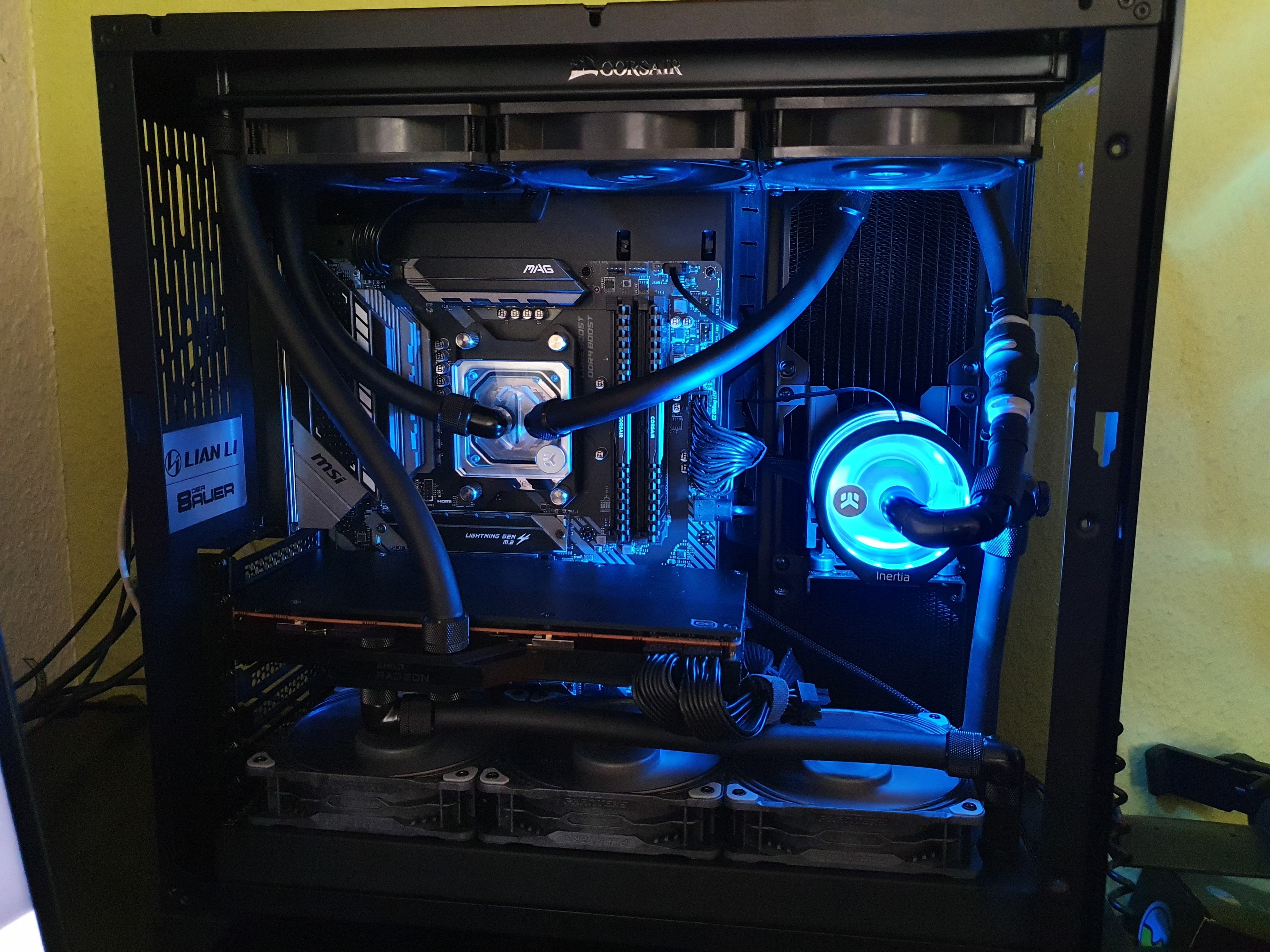

[Sammelthread] WaKü-Fotos
- Ersteller Maddix
- Erstellt am
yilem76
Urgestein
Danke dir👍
Danke für den Link zum Einlesen. Bei Gelegenheit muss ich mal meine Peltierelemente durchrechnen und kucken wie ineffizient das ist, was ich da so gebastelt habe. Die haben aber bisschen einen anderen Anwendungszweck.Sheldon wiegt nur etwa soviel wie einer meiner Oberschenkel bei etwa gleichem Körperfettanteil UND viel wichtiger: ich habe meine Traumfrau bereits gefunden
Wir hatten in der Uni noch eine Diskussion, ob man die Effizienz meines Peltier Monsters im Niedrig-Last-Bereich noch weiter hätte optimieren können. Die Meanwell Netzteile arbeiten bei idle etwa mit 55% Effizienz und steigern sich bis 83%. Ergo, wenn ich 30W an der Steckdose der Meanwells messe bei Rechner Idle (~60W), dann bekommen die Peltiers etwa 17-18W. Statt Meanwell-Netzteile als saubere Gleichstromquelle hätte sich prinzipiell auch eine PWM Steuerung angeboten, zumal auf meinem Tisch an die 20 MOSFETS vom TYP IRL40B209 rumfliegen (Projekt idealer Drehstromgleichrichter) und die machen bis zu 195A mit. Also PWM Signal vom Lüfterausgang der Aquastream - macht 5V Amplitude, 2V reichen dem Gate des MOSFETS um durchzuschalten, 10k Widerstand parallel zum schnellen Entladen des Gates, wenn MOSFET wieder schließen soll... zudem hat das Lüfter PWM 23-25kHz, also schnell genug, dass ein Peltier nicht zerstört wird. Dann könnte man sich die Meanwells sparen und direkt mein 1000W Seasonic als Stromspender via 12V Rail nutzen. Das geht! Der Widerstand des IRL40B209 liegt bei unfassbar niedrigen 1,25 Milliohm!!! Klingt nach einer guten Idee!!!
Die Idee würde andere Peltier Elemente voraussetzen, welche, die auch bei 12V hohe Leistungen liefern. Meine 4x TRU COMPONENTS TEC1-24116T200 laufen an meinen Meanwells bis 15V hoch (~2Ohm das Stück).
Nimmt man hingegen Quick-Cool QC-241-1.6-28.0MS, dann ginge das prinzipiell mit 12V (~0,9 Ohm das Stück). 4 Peltier Elemente, die je bei 12V ca 10A ziehen könnten.
Jetzt das schlimme ABER!!!
Peltier Elemente mögen keine PWM gesteuerte Stromversorgung. Die Effizienz geht in den Keller und genau das wäre ja das Ziel des "einfacher und billiger" gewesen.
Wer sich darüber informieren möchte, wie schlimm das ist:
Peltier-Element Effizienz
Alles über die Peltier Element Effizienz ►Leistungskoeffizient (COP), Betriebspunkt, Thermisches Design und der TEC-Stromversorgungstyp (DC vs. PWM)www.meerstetter.ch
Mein Kühlsystem ist eine Wakü, bestehend aus 2 Kreisläufen. Der riesen Vorteil, CPU und GPU sehen konstante Kühlertemperatur, egal ob Winter oder Sommer, egal ob Vollast oder Idle. Dabei kann man auf potente Pumpen verzichten. ~60-70l/h in den Kreisläufen reichen vollkommen aus. Das kann ein Chiller auch, aber der ist nicht lautlos, wie meine Lösung und wahrscheinlich deutlich ineffizienter.@Axident wie soll man das verstehen "einfacher und billiger"? Einfacher und billiger als ne WaKü fällt wohl aus? einfacher und billiger als n Raketentriebwerk?
Ich bin ja echt beeindruckt von dem Projekt, richtig tolle Sache aber die Verbindung zu "einfacher und billiger" kann ich nicht entdecken. Sieht für mich sehr komplex aus und wenn man da rundum rechnet was die Tools, die Hardware und die Arbeitszeit kosten wird das doch auch sicher nicht billiger ausfallen als ne WaKü? Oder hab ich die Aussage jetz grundsätzlich falsch verstanden?
Respekt jedenfalls, sehr sehr interessant das Ganze
"einfacher und billiger" war darauf bezogen, dass der interessierte Nachbauer bemerken könnte, dass man die Peltier Elemente auch direkt von einem potenten PC-Netzteil aus versorgen könnte, das zudem deutlich effizienter ist, als die beiden Meanwell-Netzteile, die ich verbaut habe. Diese brauchen einen eigenen Stromanschluss im Gehäuse, in meinem Fall PowerCon - Neutrik. Sie brauchen Relais, die sie Ein- und Ausschalten können. Wer ein bisschen Erfahrung hat, der wird wissen, dass man die 12V mit wenigen Bauteilen in hohen Leistungsregionen PWM regeln kann und dass das auch über die PWM-Steuerung eines Lüfteranschlusses gehen kann. 5€ für MOSFET + Widerstand + Diode vs 250€ für 2x SPV-150-12 + Kleinteile, Relais, Stecker etc = 280€ und das bei vermeintlich besserem Wirkungsgrad.
Es gibt eine handvoll Gründe, warum die gezeigten Peltier-Kühlungen vom 8auer und von Linus Tech Tips nicht wirklich gut funktionieren und allgemein zu sagen, dass das nicht geht, ich wollte das Gegenteil beweisen.
Lawaeldscher
Experte
Moin alle zusammen,

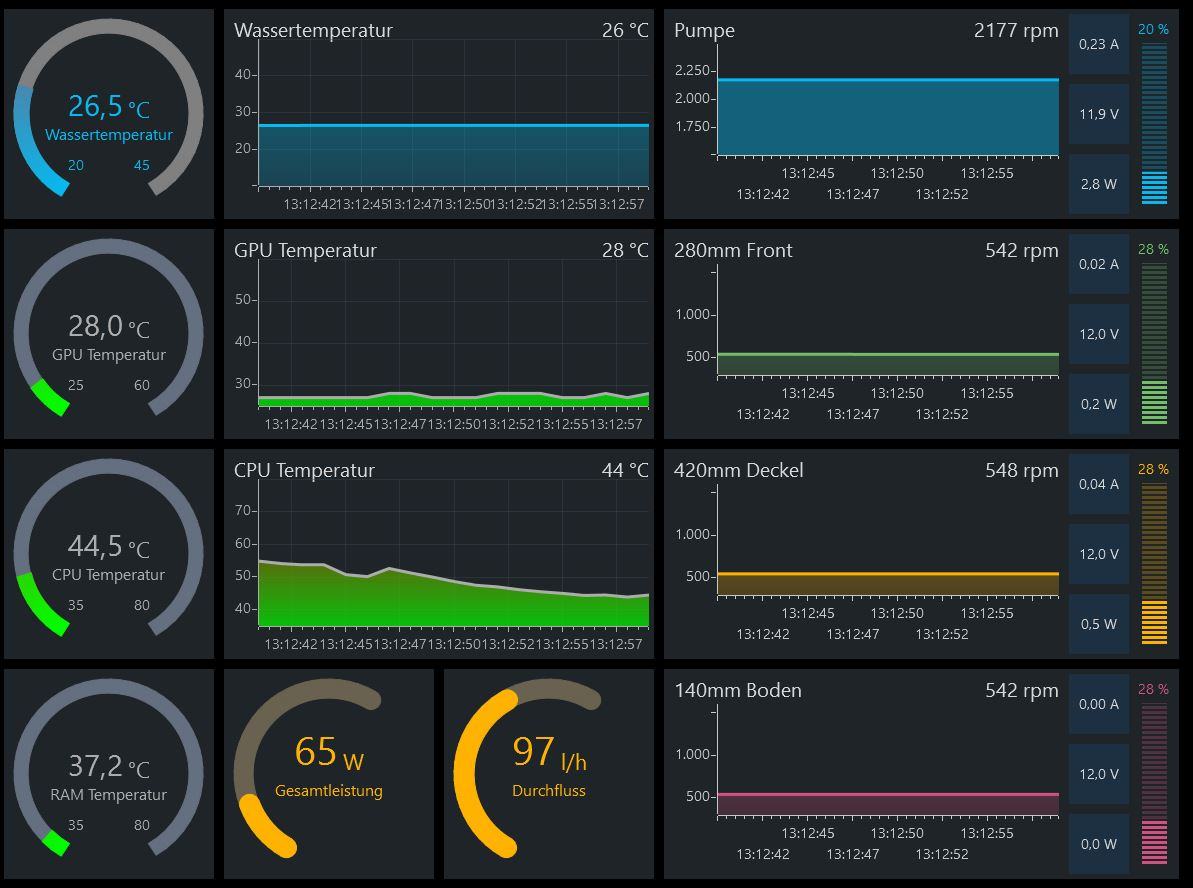

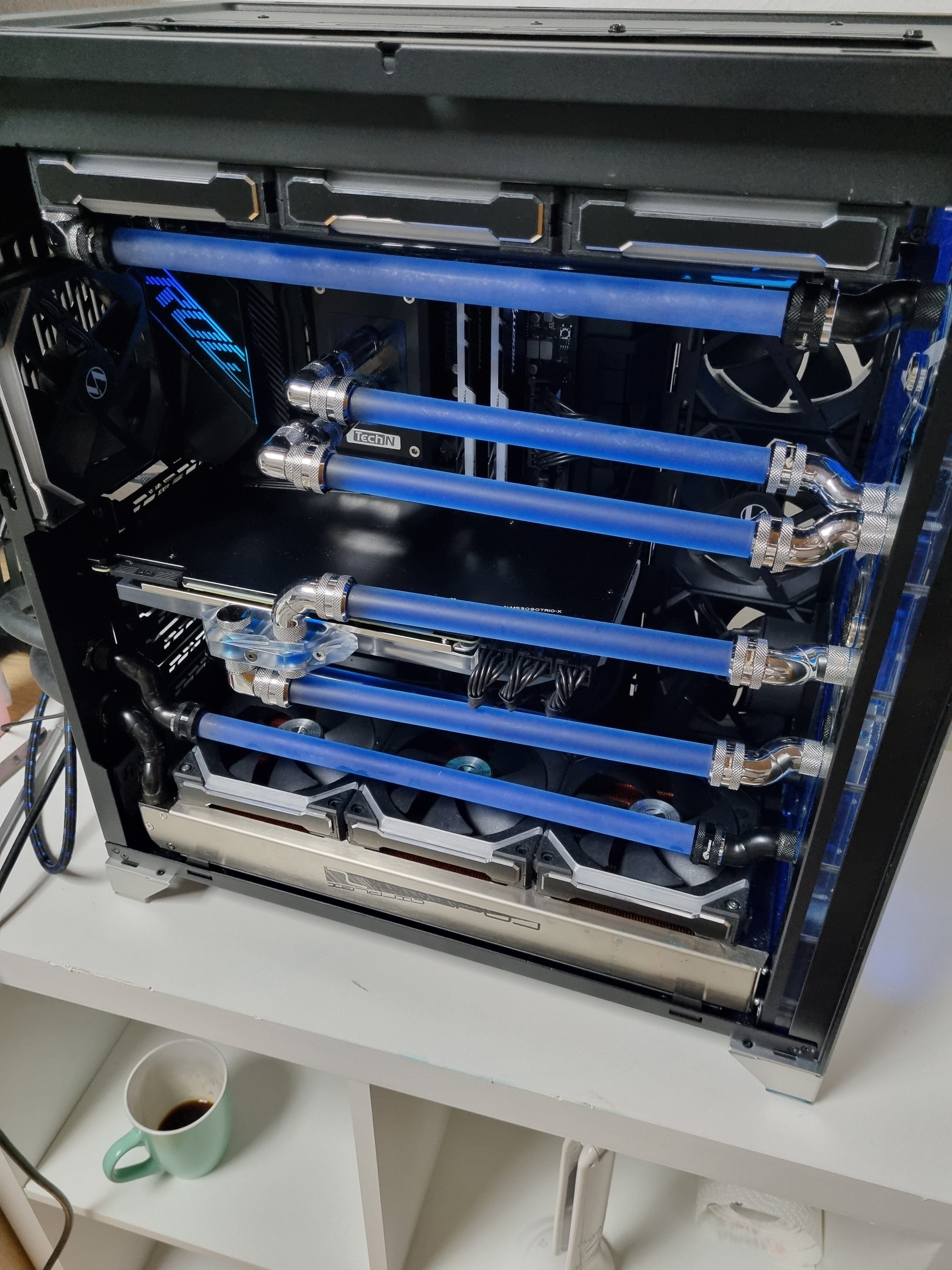

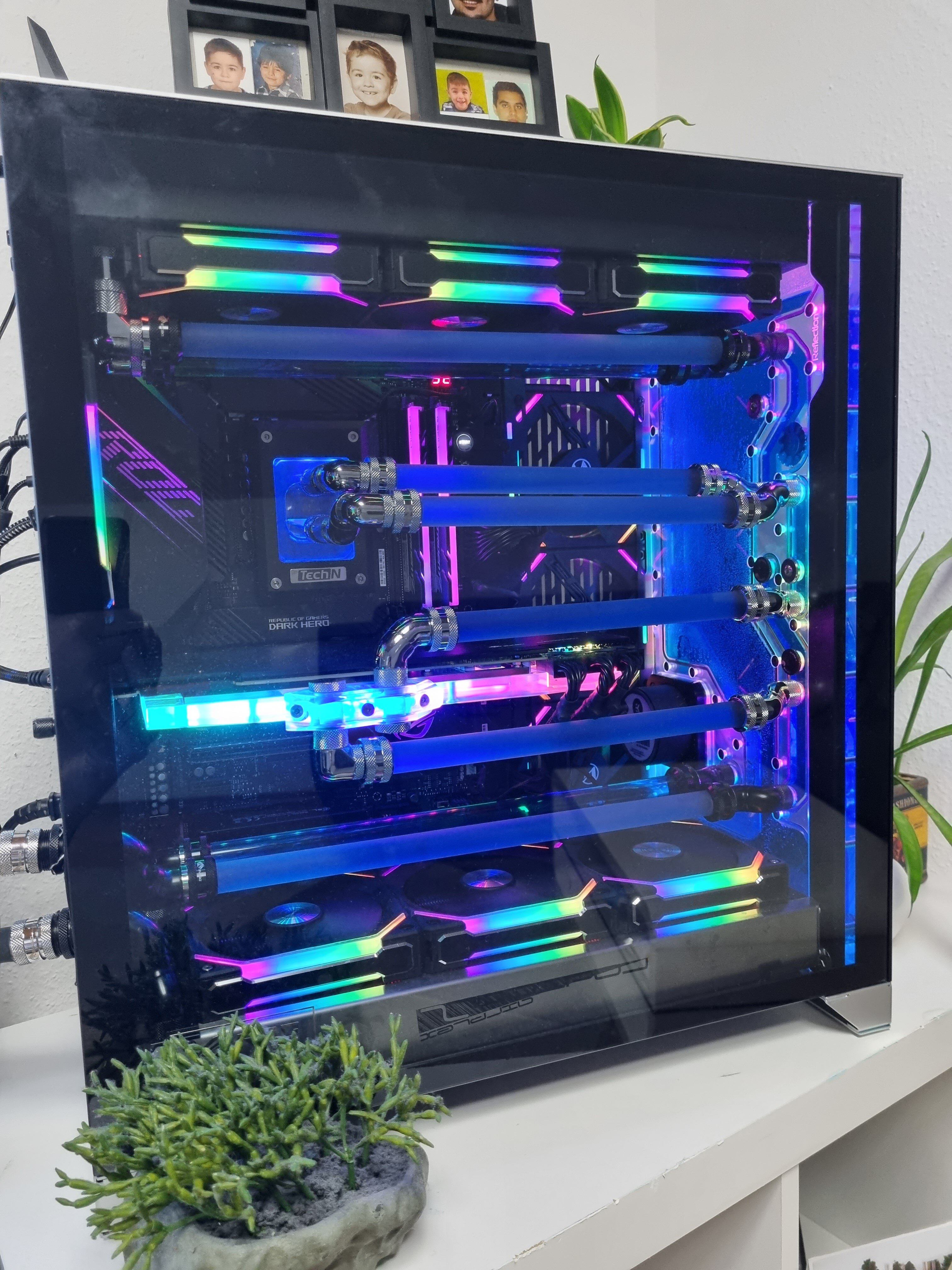

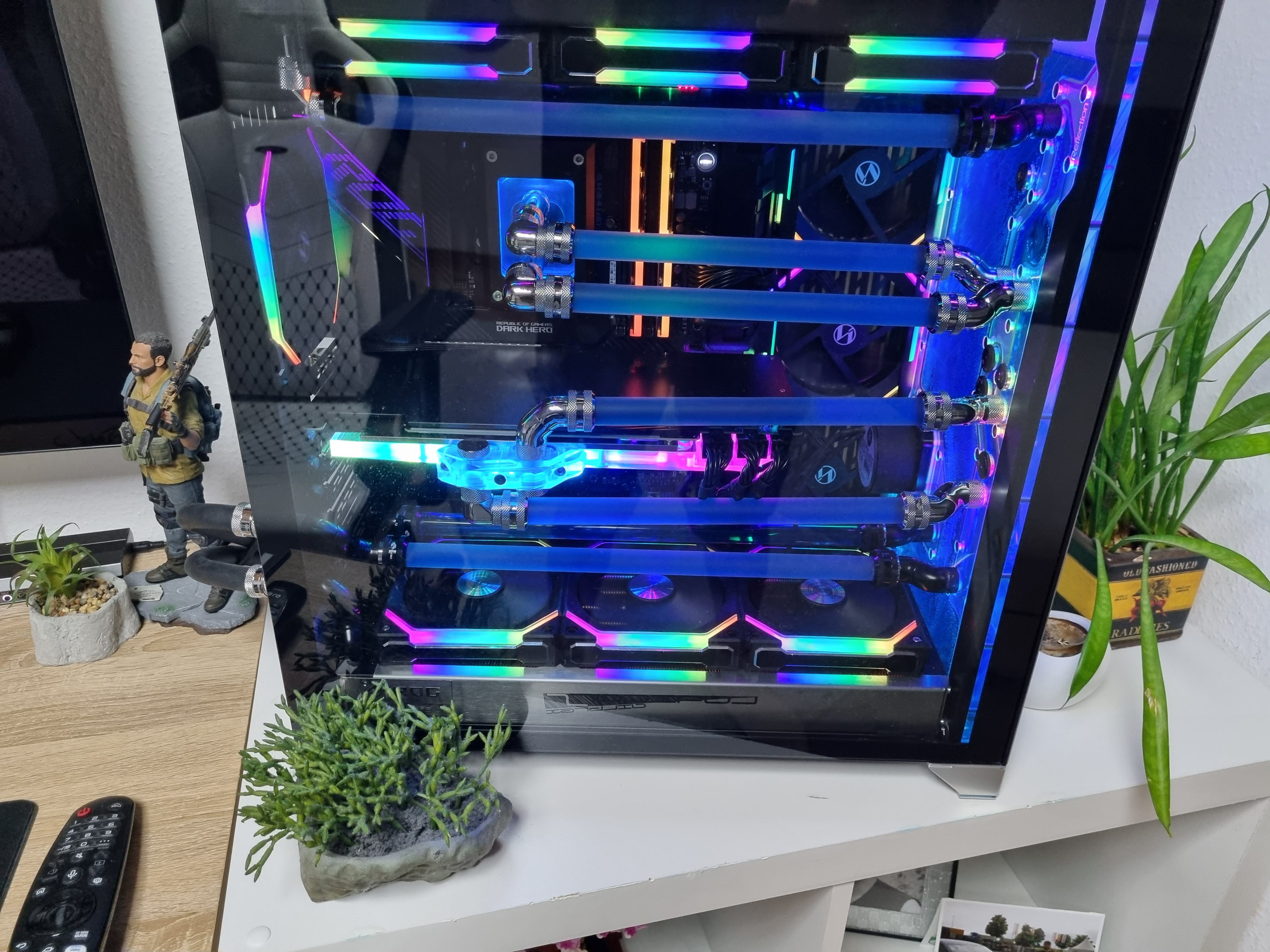

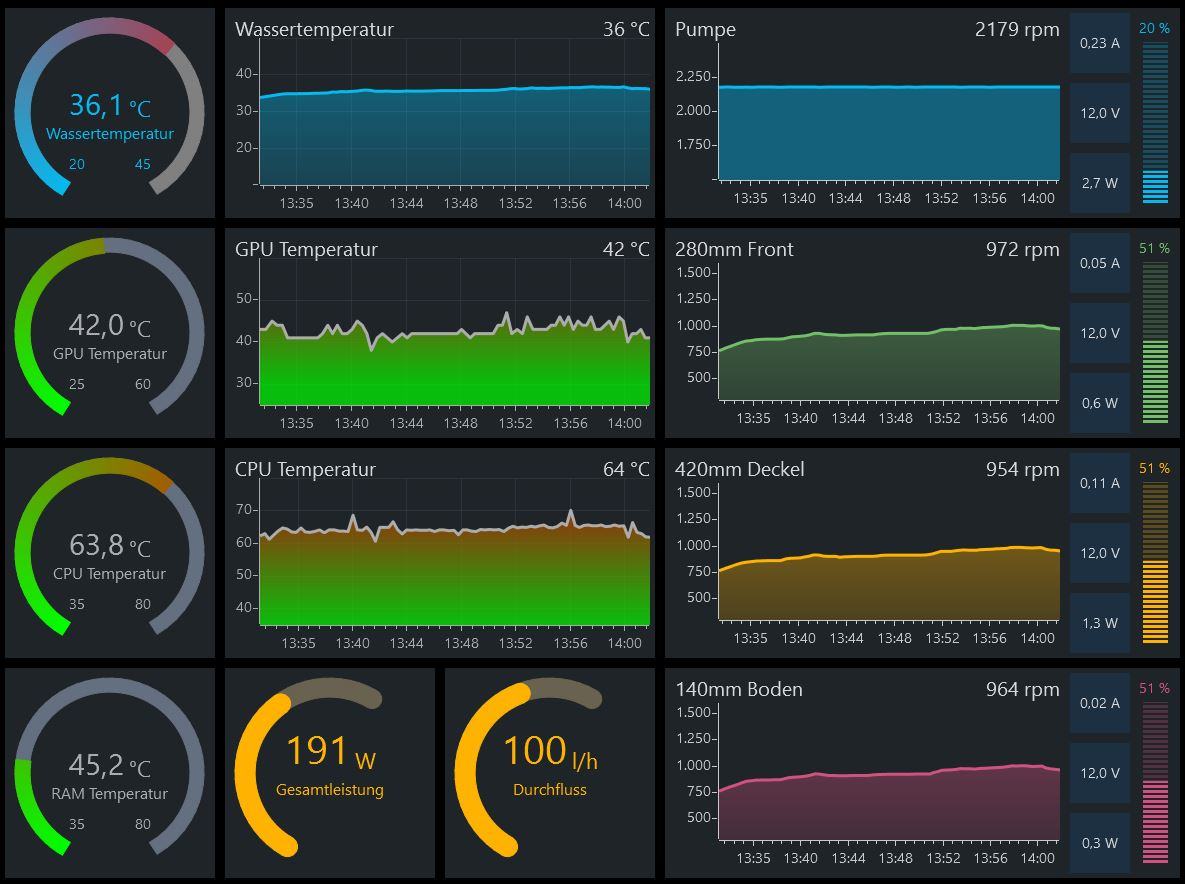

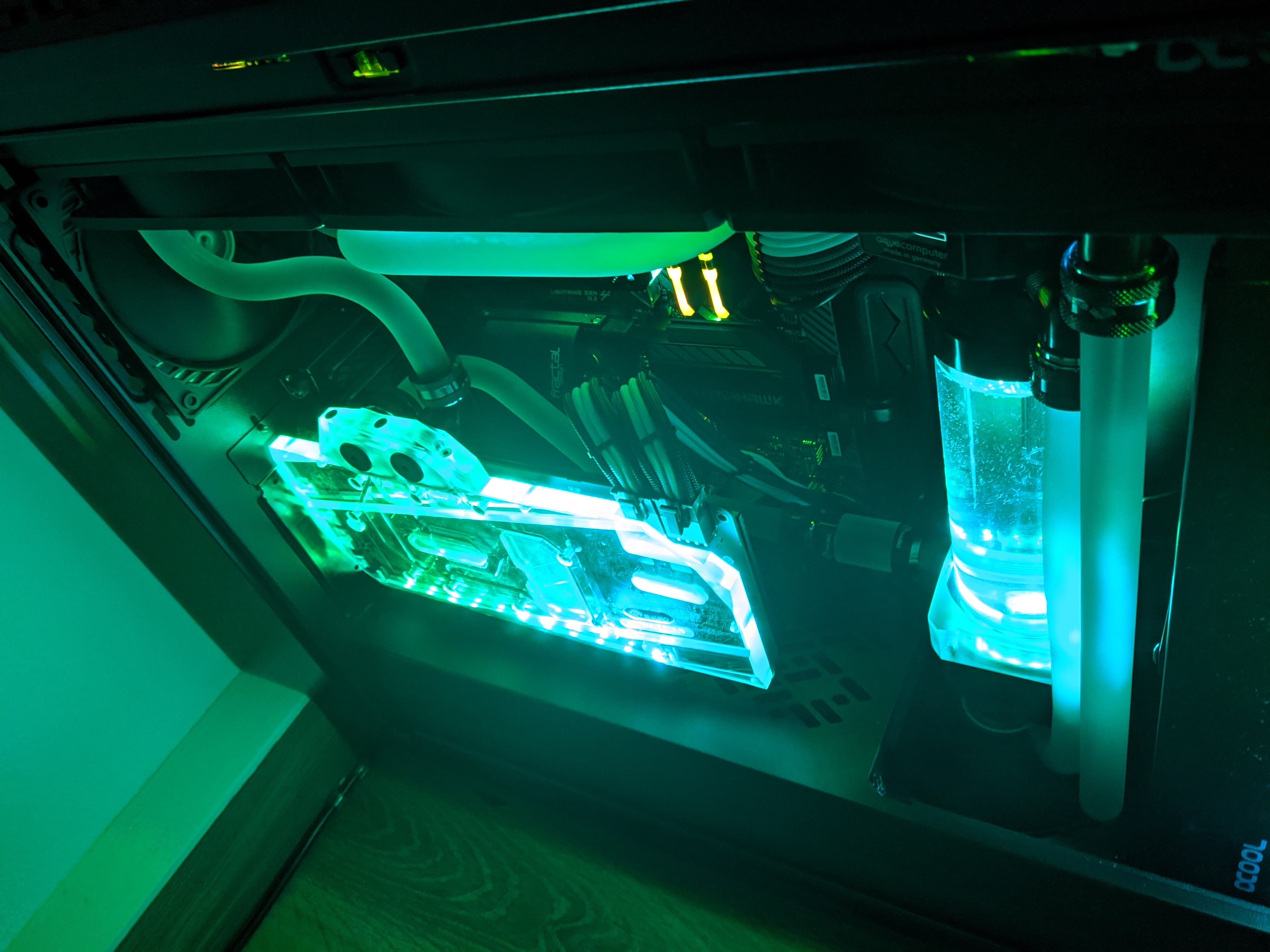

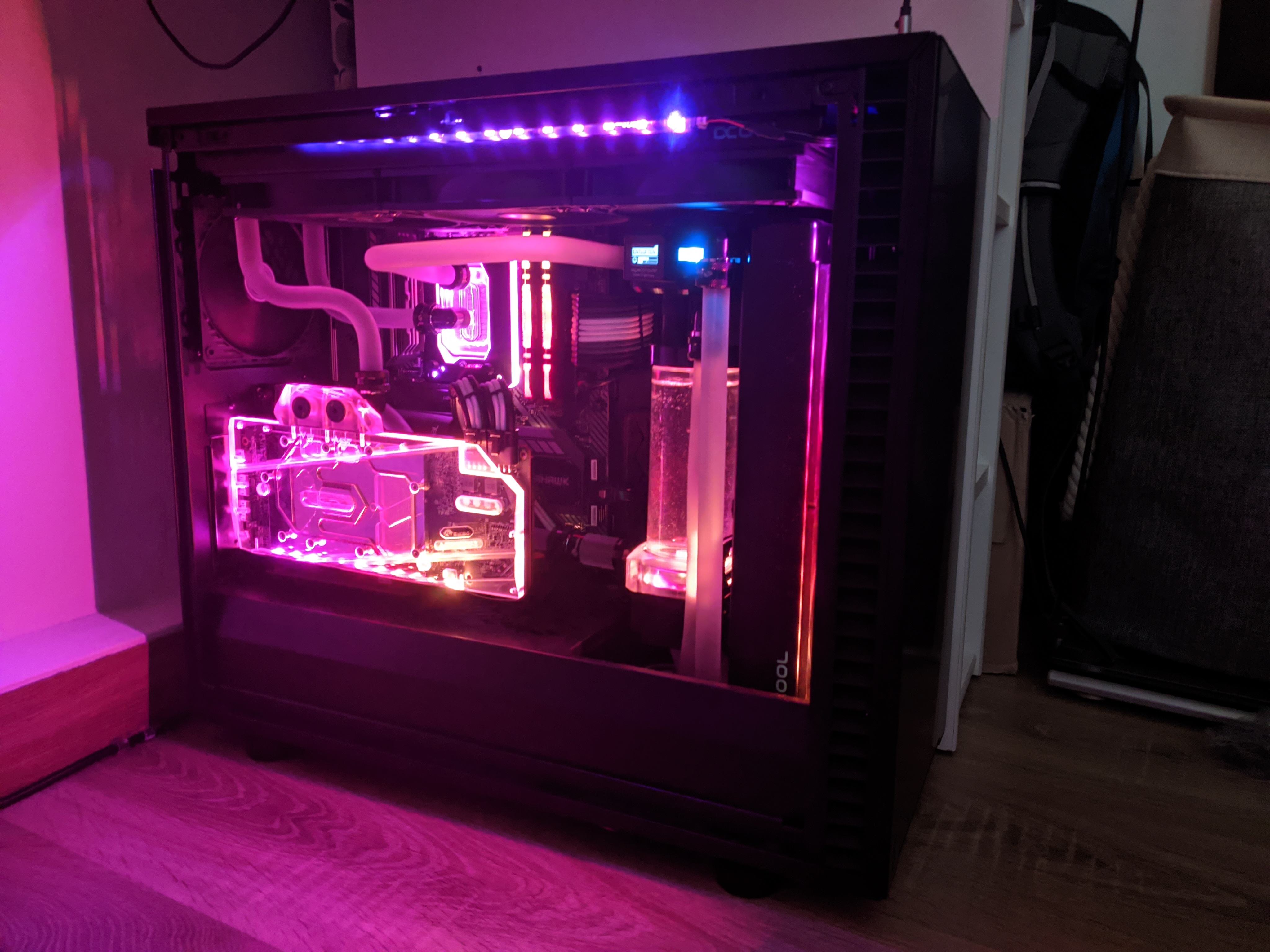

hab jetzt das erste Mal auf Hardtube umgebaut und denke dass es gar nicht mal so schlecht aussieht. Temperaturen im Idle und im Gaming hab ich mal mit dran gehangen.
420/30mm, 280/45mm und 140/30mm Nexxxos V2 mit Arctic P14 PST
Rest der WaKü komplett von Bykski, Beleuchtung ist selber zusammen gelötet.
Gesteuert wird der ganze Spaß mit einem Aquacomputer Quadro und einem Farbwerk 360.
Rest des Systems ist auf meinem Profil zu finden.
Fotoqualität ist nicht so prall, aber Handy ist mir eben nicht so wichtig. ;-)
VG
hab jetzt das erste Mal auf Hardtube umgebaut und denke dass es gar nicht mal so schlecht aussieht. Temperaturen im Idle und im Gaming hab ich mal mit dran gehangen.
420/30mm, 280/45mm und 140/30mm Nexxxos V2 mit Arctic P14 PST
Rest der WaKü komplett von Bykski, Beleuchtung ist selber zusammen gelötet.
Gesteuert wird der ganze Spaß mit einem Aquacomputer Quadro und einem Farbwerk 360.
Rest des Systems ist auf meinem Profil zu finden.
Fotoqualität ist nicht so prall, aber Handy ist mir eben nicht so wichtig. ;-)
VG
yilem76
Urgestein
Lawaeldscher
Experte
Last ist beim Raustaben runter gegangen sind normal um die 270W Gesamtleistung. 😅Bei 191 Watt gesammtverbrauch und 6 Grad GPU Wasser Delta liegt aber nich viel last an
ThuNd3r1982
Urgestein
Habe mir vor kurzem die Alphacool Eiswolf 2 AiO geholt und wollte die gestern verbauen. Grafikkarte ist die Palit RTX 2080Ti Gaming Pro OC.

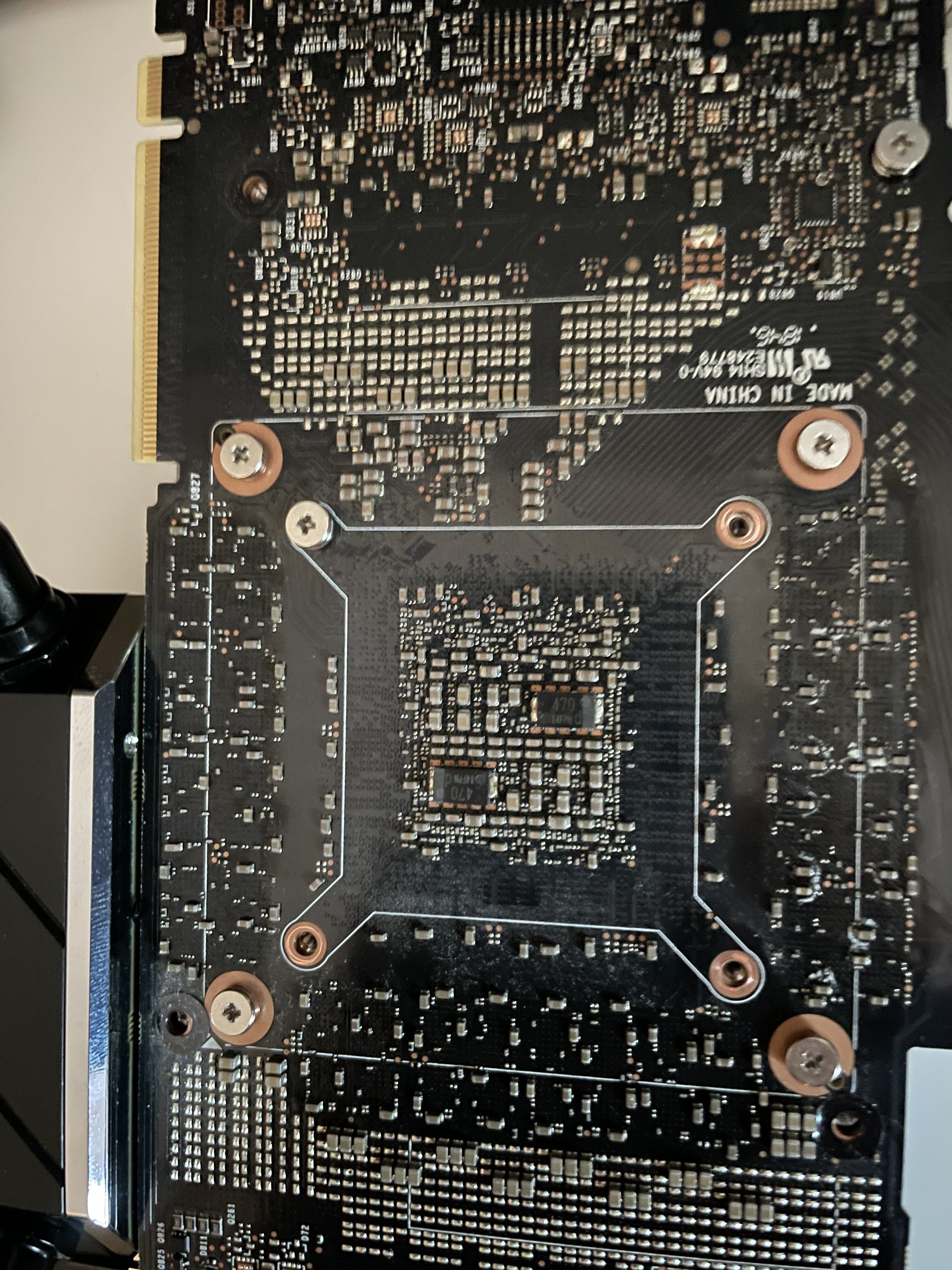

Die Karte hat ja um die GPU 8 Löcher zum verschrauben. Laut Anleitung sollen die inneren Löcher aber frei bleiben was ja eigentlich nicht richtig sein kann.
Habe auch nicht genug Schrauben um alle Gewinde zu nutzen. Könnt ihr mir Tips geben? Ist das erste mal das ich so nen Wasserkühler verbaue.
Die Karte hat ja um die GPU 8 Löcher zum verschrauben. Laut Anleitung sollen die inneren Löcher aber frei bleiben was ja eigentlich nicht richtig sein kann.
Habe auch nicht genug Schrauben um alle Gewinde zu nutzen. Könnt ihr mir Tips geben? Ist das erste mal das ich so nen Wasserkühler verbaue.
Anhänge
ThuNd3r1982
Urgestein
Naja auf dem Kühlblock sind ja sie Gewinde für die inneren Schrauben da. Deswegen verstehe ich nicht warum die da nicht genug Schrauben bei packen. Je mehr Schrauben desto mehr Stabilität und Anpressdruck habe ich doch.
- Mitglied seit
- 12.09.2007
- Beiträge
- 8.214
ThuNd3r1982
Urgestein
Habe jetzt alles montiert und bin echt begeistert. Die Karte ist jetzt ca 25-30 Grad Kühler. Hätte ich jetzt nicht gedacht das es doch so viel ausmacht.
Blackpitty
Legende
Anhänge
TheOpenfield
Urgestein

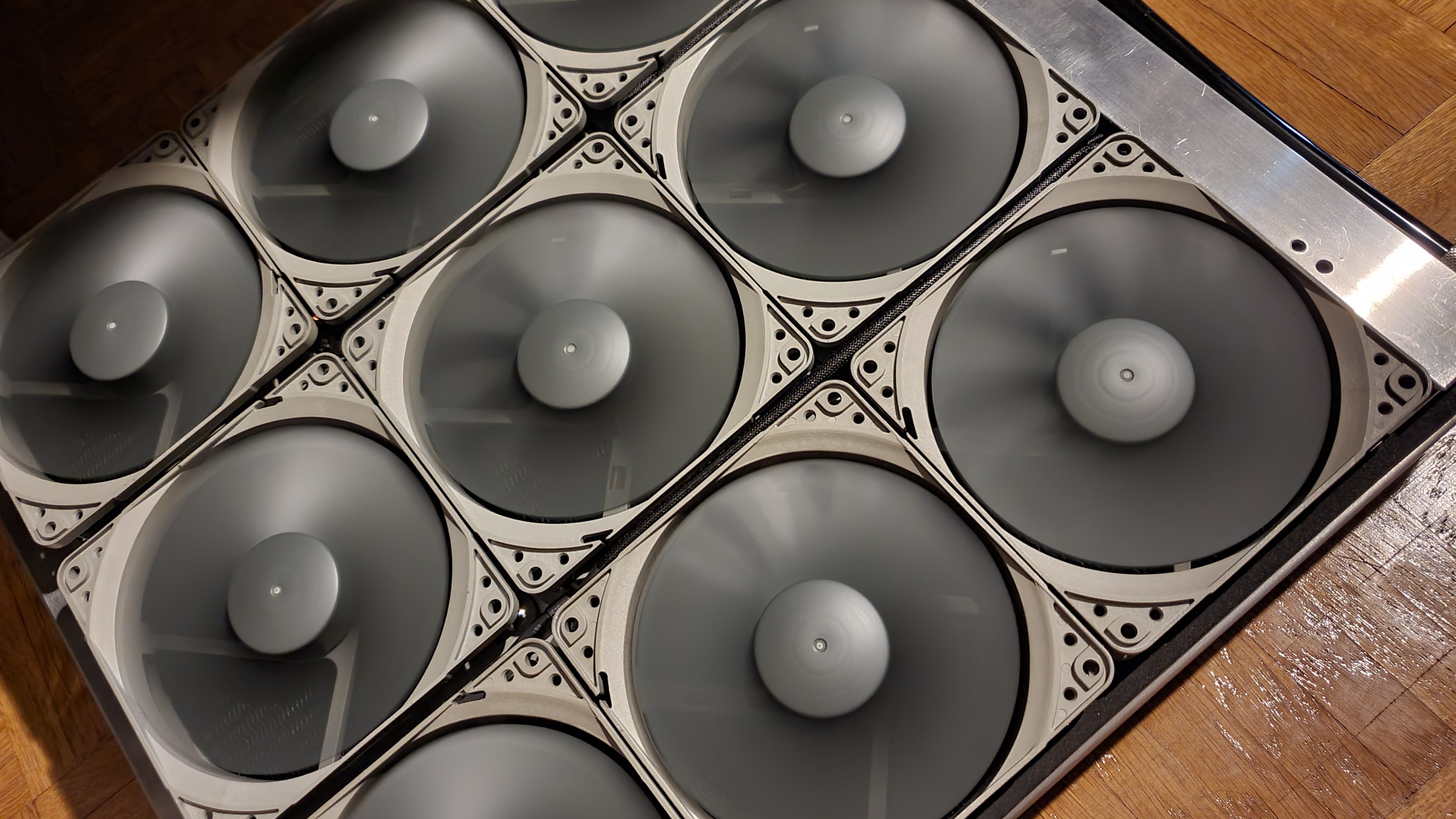

Radi größer als das Gehäuse - so gefällt mir das ebenfalls
War schon immer mini-ITX Fan. Und der PC ist so auch schnell mal mitgenommen. Wichtig wenn man das System neu aufsetzt da meine Bambusleitung (DNS der Hu******* 1MB/s von eigentlich 4MB/s) echt nur besser als keine Leitung ist.Radi größer als das Gehäuse - so gefällt mir das ebenfalls
Für mitnehmen dann nur hinten ne Kupplung rein und OC raus dann passt das.
Sylwester.
Experte
schöne Farbkombi
Sylwester.
Experte
Thank you, I always liked white cases, and since the computer was equipped with AMD card and devil in addition, the second color seemed obvious
The only thing that worries me is the glass from the black version of the case, I broke the original with a white frame, and be quaiet does not offer replacement parts for white cases
The only thing that worries me is the glass from the black version of the case, I broke the original with a white frame, and be quaiet does not offer replacement parts for white cases
schnipp959
Urgestein
- Mitglied seit
- 30.05.2011
- Beiträge
- 1.694
What are the fans you used in that system?
Sylwester.
Experte
Alpenföhn Wing Boost 3 120 and 140
Blackpitty
Legende
war ne geile Zeit
auch 2008 von mir
auch 2008 von mir
Waren die Gehäuse alles LianLi? Das HDD Rack kommt mir von meinem PC80 so bekannt vor, ebenso der Stabilisator!
Ich muss mal schauen, ob bei uns weitere PC80 auf dem Müll landen. Die Gehäuse gefallen mir unheimlich gut, auch nach all der Zeit!
Ich muss mal schauen, ob bei uns weitere PC80 auf dem Müll landen. Die Gehäuse gefallen mir unheimlich gut, auch nach all der Zeit!
ahh die gulten alten MDPC Fotos

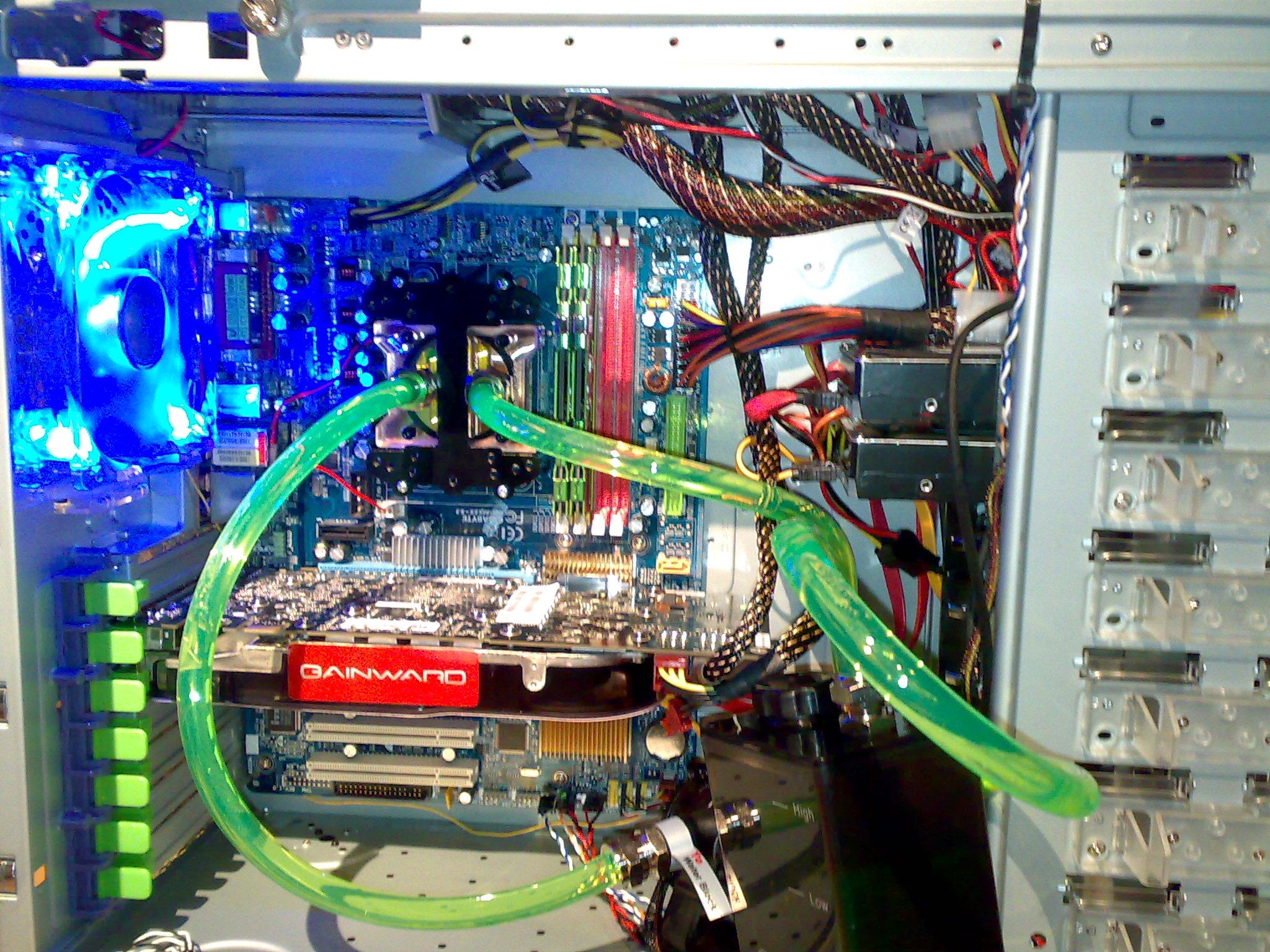

Das ist das älteste Wüku Foto das ich habe, 02.10.2007
. War ein Thermaltake Armor mit fertig Wakü, quasi fast eine Aio damals
@Axident ja das case war ein lianli, v2xxx irgendwas, und ja das war ein 4 Platten gehäuse, die haben damals noch richtig Terror gemacht
Das ist das älteste Wüku Foto das ich habe, 02.10.2007
. War ein Thermaltake Armor mit fertig Wakü, quasi fast eine Aio damals@Axident ja das case war ein lianli, v2xxx irgendwas, und ja das war ein 4 Platten gehäuse, die haben damals noch richtig Terror gemacht
Blackpitty
Legende

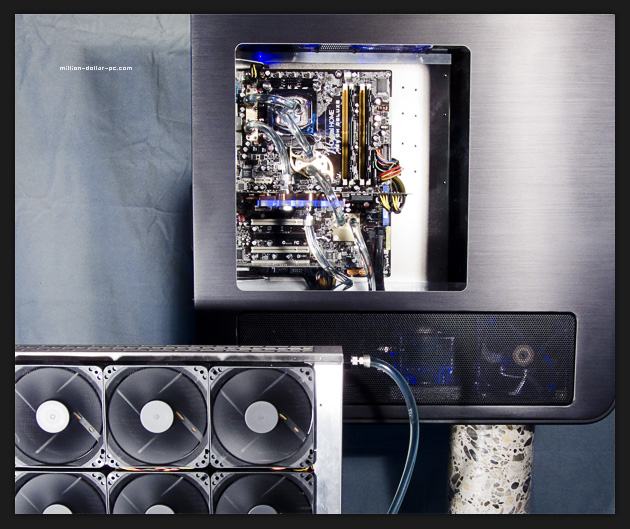

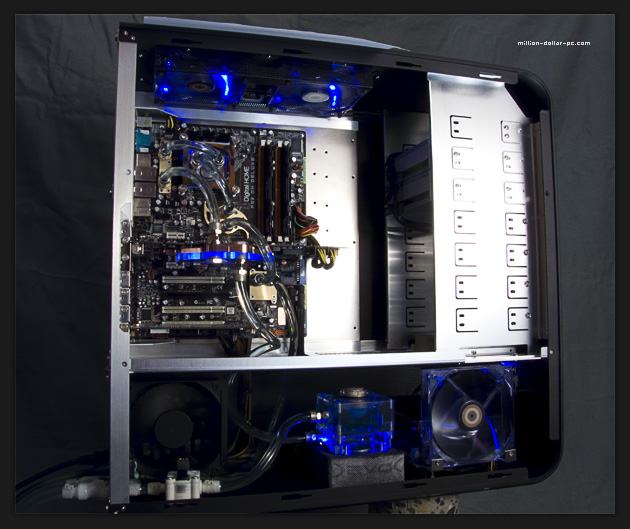

bei mir ist es das Silverstone TJ07
Ja, ich weiß, ich hatte damals 6 1,5TB Platten im System und aus der Zeit stammt mein Raid-Hot-Swap Faible.und ja das war ein 4 Platten gehäuse, die haben damals noch richtig Terror gemacht
Ich brauchte nun leider eine zusätzliche Platte, weil ich auf meinem bis letzte Woche aktuellen 4x4TB HGSTHDS724040ALE640 Raid0 Workspace nicht mehr alles unter bekam.
Also habe ich auch das Backup 3x8TB WD Red WD80EFZX in Rente geschickt, nachdem ich hier zunächst nur eine Toshiba MG08ACA 16TB in Betrieb hatte. Da habe ich gleich 3 weitere nachgeordert und ich bin überrascht, wie leise heute ein 4x16TB Raid sein kann! Die Schwingungspuffer, die ich damals bei den 1,5TB Platten noch im Einsatz hatte, die sind massiven Aluplatten gewichen und es ist dennoch leiser.
Nachdem ich bis nächste Woche alle alten Platten durchgetestet und Screenshots ihrer wirklich noch guten SMART Werte gemacht haben werde, bin ich mal gespannt, wieviel ich über ebay wieder reinhole.
Beitrag automatisch zusammengeführt:
Da HL die Bilder beim Zusammenführen 2er Beitrage ein wenig durcheinanderwürfelt.

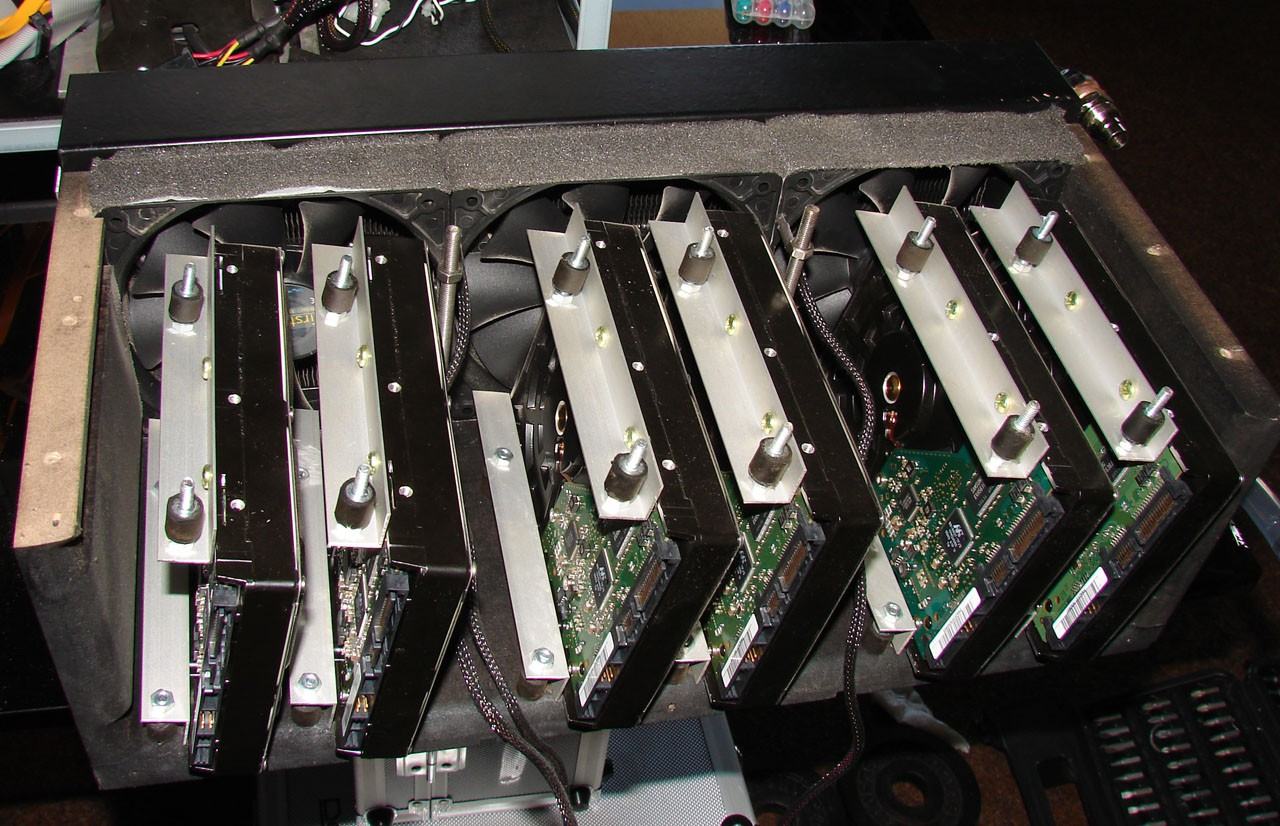

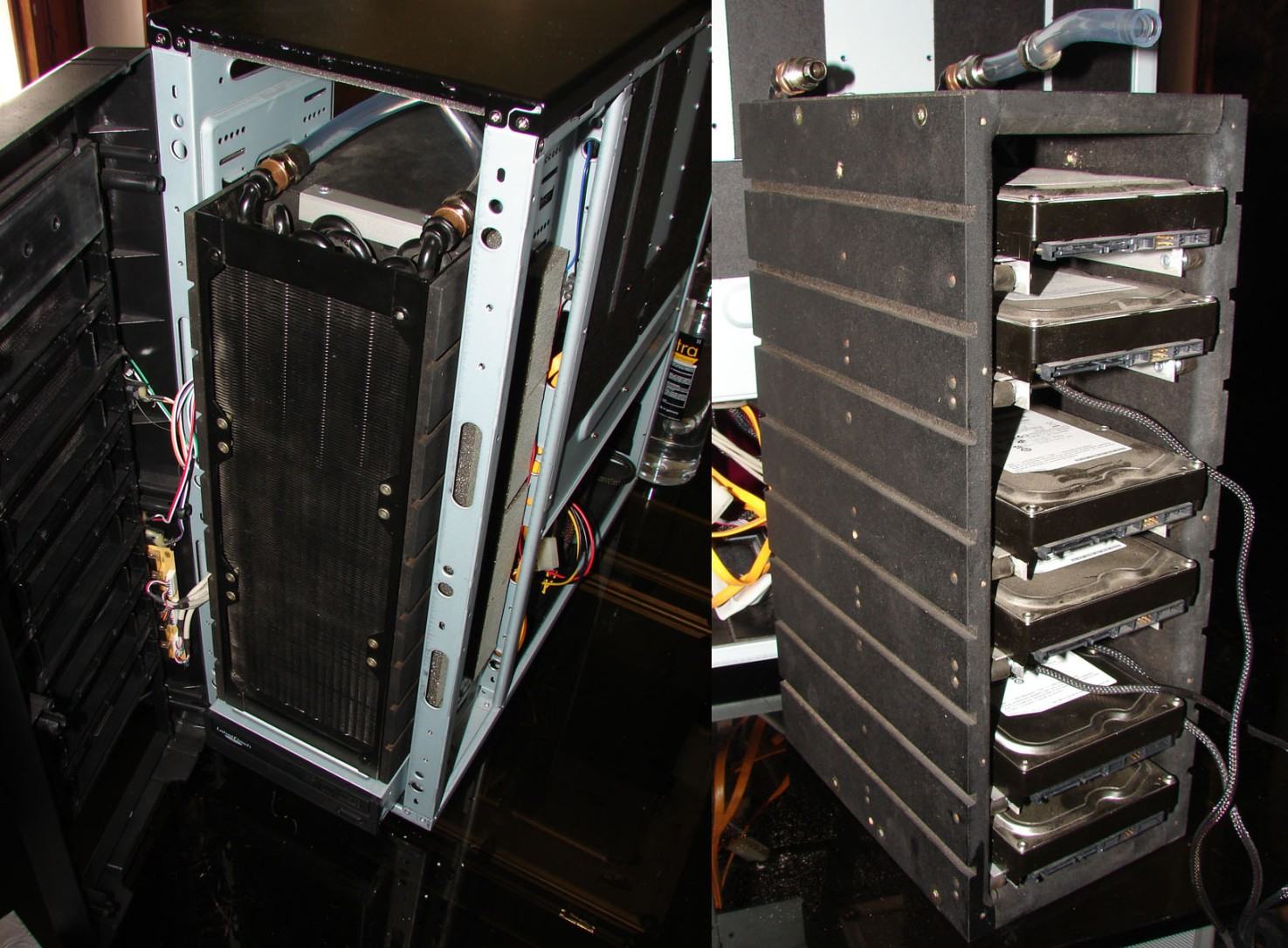

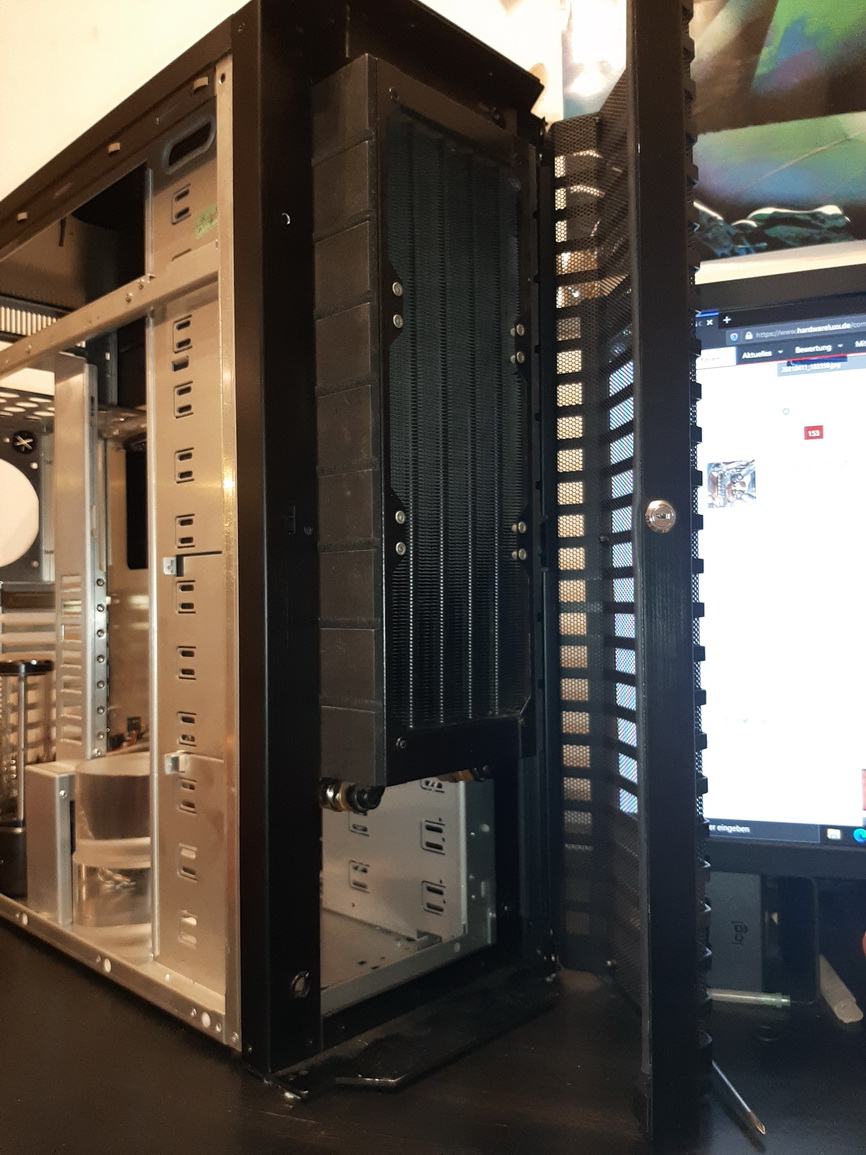

Erste 2 Bilder: HDD Radiatoreinheit im alten System mit 1,5TB Platten und Schwingungspuffern

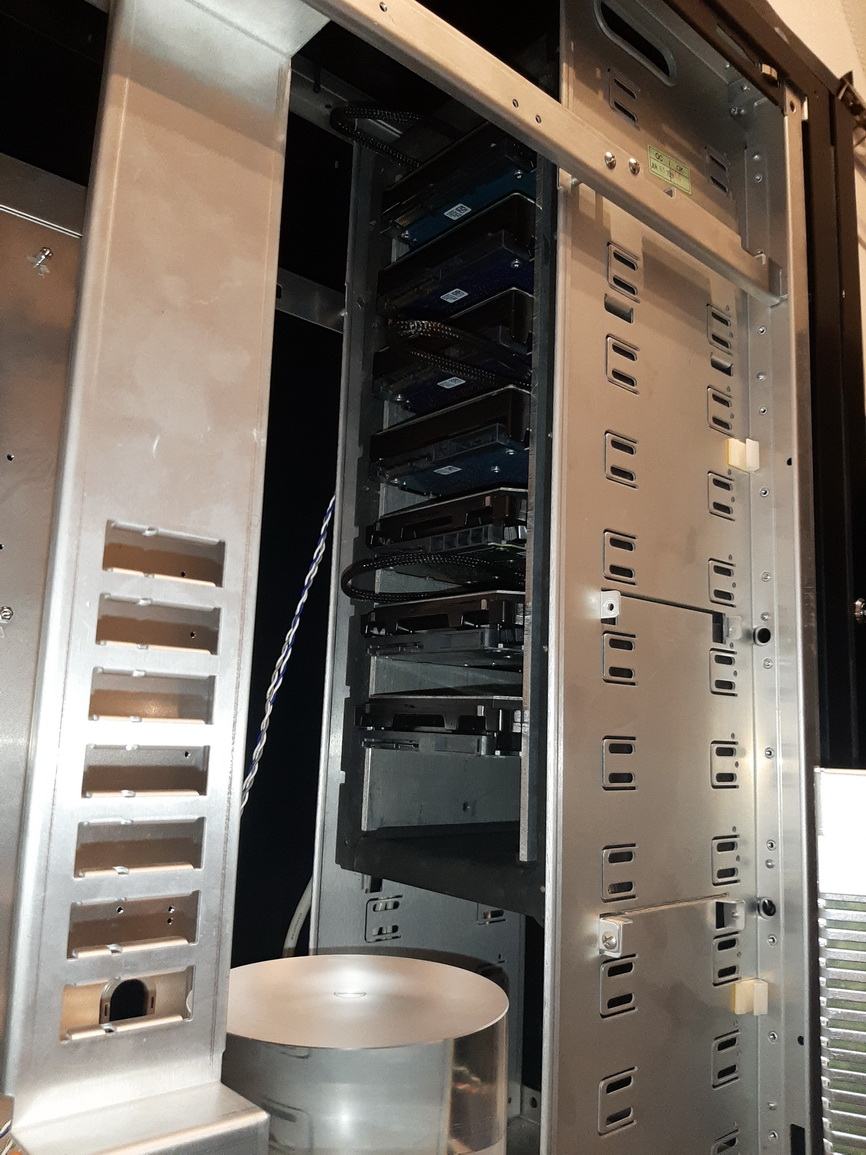

3.+4. Bild: gleicher Einschub in meinem aktuellen Gehäuse nun aber im inneren mit 7 Platten und massiven Aluplatten als Halter

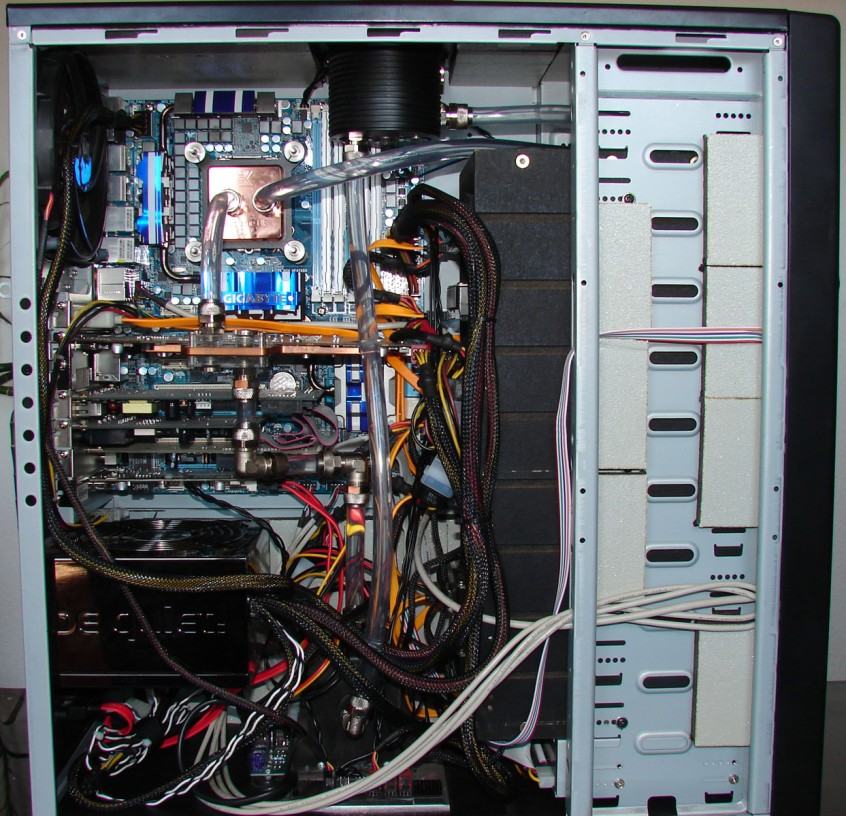

5. Bild mein 2009er Build... Gigabyte P55 UD6 mit dem ersten i7, nem 860, der mein letzten AMD 2400xp anno 2009 abgelöst hatte. Da war schon die Aquastream mit dem monströsen Schirmgehäuse drin und selbst da war die schon gebraucht gekauft....
