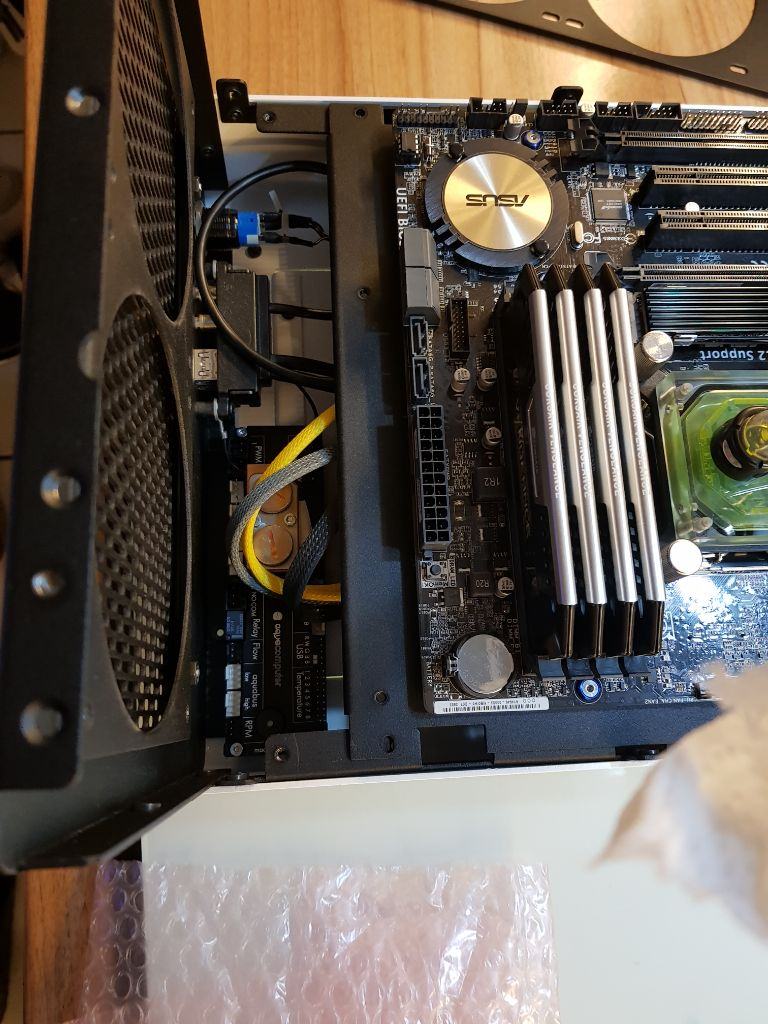

Umzug ins neue Gehäuse.


Anhänge

  • 263351516484183734.jpg
    117,1 KB · Aufrufe: 175
  • 263241516466789401.jpg
    136 KB · Aufrufe: 145
  • 263231516466712353.jpg
    107,8 KB · Aufrufe: 149
So Define R6 "Purple Pill" geht los :)

Radis sind erst mal drin, den vorderen hatte ich erst andersrum und die Lüfter auf pull aber nun doch gedreht und eloops auf push (eh besser wegen geräuschen). so passt die Verbindung zur distriplate dann auch super :)
Gibt noch viel zu tun. Warten auf die Waküteile und dann kanns weiter gehen :)

Farbgebung wird schwarz lila
verbaue wieder 16mm Acryltubes
Heatkiller IV CPU Kühler
Heatkiller GPU Kühler
Heatkiller Tube 150 DDC (mal sehen ob die Barrow DDC rein passt)









passende sleeves sind auch schon da :)



die Kanalführung und die Ein und Ausgänge kann ich dann hinzufügen wenn ich die Waküteile drin habe :)


Mobo war schon drin, das ist null eng :) mehr als genug space :) dadurch das es nur 120er lüfter sind also 360er rad ist richtig viel luft :)




Zuletzt bearbeitet:
"null eng" ... die lüfter auf den radis berühren sich ja fast :d
aber wird bestimmt nice. Mein nächster Rechner kommt sehr wahrscheinlich auch ins R6... oder in eins der neuen Lian-Li. mal sehn^^

Es ging um den abstand am mobo und nicht an den lüftern der radis ... ausserdem ist der radi vorn jetzt gedreht (siehe oben) und ich finds nicht zu eng :) sind halt auch 45er dicke. Ja hoffe auch das es nice wird xD ... aurora rein ... fotos machen aurora schnell wieder raus 😂😂

Zuletzt bearbeitet:
Barrow Fittings mit 16/12 Tube - VPP755 (brauch immer mal wieder einen klaps!) - Ek Kühler und Heatkiller D5 Tube

----

Zuletzt bearbeitet:
Eins der schwarz/rot-Builds die mir wirklich gefallen, wobei es mir egal wäre welche Farbe die Lüffis am MoRa haben :fresse:


Zuletzt bearbeitet:
schaut.....hmmmm....interessant aus :fresse:

was is das für ne box wo der radiator draufsitzt?

und was is das für ne platine?

soviel fragen XD

das sind doch die alten scythe HDD kühler oder? die hab ich auch mal gehabt..sau schwer die trümmer :d

hab auch mal weiter gemacht, Montag kommt das Brett und der CPU Kühler rein, dann kann ich richtige Maße nehmen und mir gedanken über die Tubeführung machen.

Frage an die Gemeinde, Tubes sichtbar ? oder fast unsichtbar verlegen ? Bei der CPU sind sie logischer weise eins stueck weit zu sehen, aber der AGB wird ja direkt mit der verteilerplatte verbunden und die tubes der GPU koennte ich hinter der GPU führen und unter der Netzteilabdeckung weiter führen.

Heut die GPU mit dem Heatkiller verarztet :d




- - - Updated - - -

hab mal den verlauf markiert

die Verteilerplatte hat quasi nur einen Kanal und zwei größere Kammern wo dann der AGB mit angeschlossen ist.

Der IN vom AGB hängt dann quasi am Ausgang der GPU ... der vordere Radiator Eingang ist an die OUT Kammer der Verteilerplatte angeschlossen wo auch unten der OUT vom AGB angeschlossen ist


nein die hängt da einfach rum und sieht gut aus :d die ist zum ueben für mein Parvum projekt (welches hoffentlich bald versendet wird xD die Engländer haben das Arbeiten nicht erfunden :d)

Die Verteilerplatte wird einfach auf dem Tray mit verschraubt und ist halt einfach noch ein bisschen optik, mehr nicht. Ist dann meine erste, man muss sich ja rantasten :d

Läst du diese Verteilerplatte fräsen (wo),oder selber machen,wenn sowas überhaupt geht.?
Oder nur vorne rein,hinten raus und hinten verschlauchen und wieder rein nach vorne..........könnte mann ja auch so machen oder?

Also die Verschlauchung hinter der Platte sozusagen. Und Vorne sind nur die Eingänge.

Zuletzt bearbeitet:
Eben grade mal die Moras übereinander und wieder am Basteln.
Ein schnelles Bild der Machbarkeitsstudie:
Machbarkeitsstudie 2 Moras.jpg
ist noch alles falsch Lüfter, Befestigung des oberen Mora usw. wollte nur wissen ob es überhaupt passt.
Edit: hoffe jetzt geht's

Zuletzt bearbeitet:
Ungültige Angabe: Anhang
Hat das noch jemand?

So distriplate ist fertig designed, hoffe der fräser macht das so fix wie ich :d :d

Bin schon gespannt ob ich richtig gemessen habe Oo










Liegt die GrKa dann auf der Platte auf oder hast du da irgendeine stützvorrichtung noch eingeplant? sodass man das Riser-teil mit an die Distri bauen kann?
