[Sammelthread] WaKü-Bastelfotos
- Ersteller -Revo-
- Erstellt am
WildeSuchtelei
Enthusiast
War gestern Abend auch etwas fleißig:
Heute Abend dann noch füllen und dann heißt es warten bis der Mo-Ra kommt. [emoji3]
Dann kommen auch vernünftige Bilder.
Gesendet von iPhone mit Tapatalk Pro
Heute Abend dann noch füllen und dann heißt es warten bis der Mo-Ra kommt. [emoji3]
Dann kommen auch vernünftige Bilder.
Gesendet von iPhone mit Tapatalk Pro
besterino
Legende

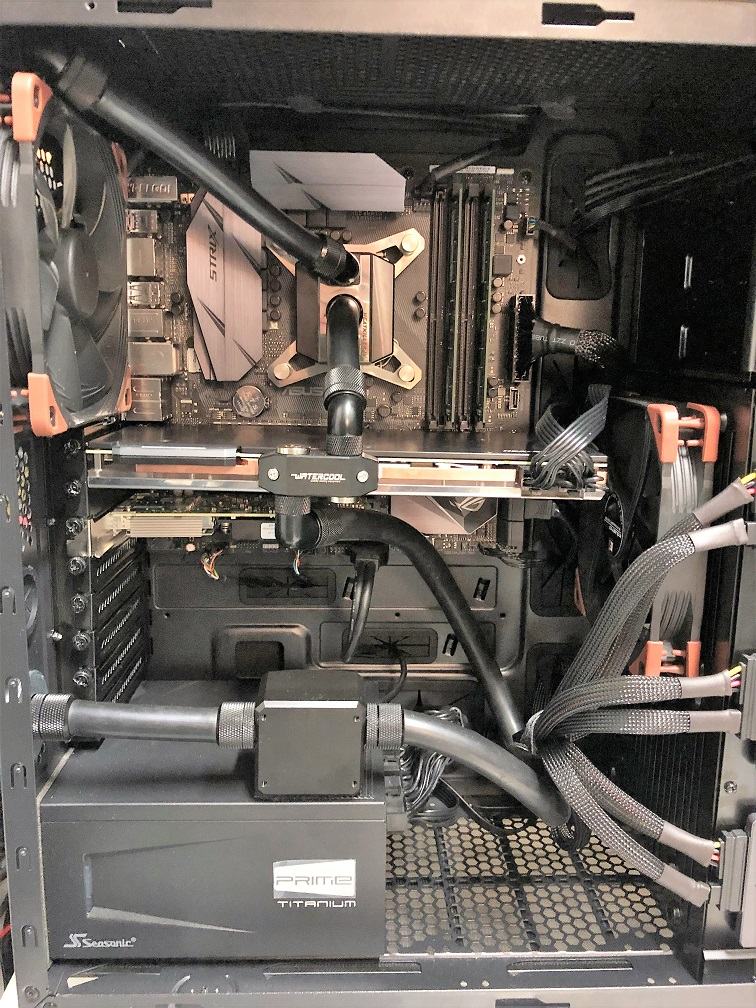

Dann will ich auch mal den aktuellen Zwischenstand meines Erstlingswerks zum Besten geben:
Nix Besonderes, Schwerpunkt liegt auf "leise & funktional"
- keine Beleuchtung, kein Fenster im Gehäuse.
Der schwarze Kasten auf dem Netzteil ist ein AC Durchflusssensor (USB). AGB, Pumpe und Radiator (Mora) sind extern.
Die Lüfter werd' ich wohl noch gegen 140er Chromax tauschen. Auch mit der Schlauchführung vom Durchflusssensor zur Graka bin ich noch nicht richtig glücklich. Aber da muss ich evtl. eh noch einmal umfassender ran, wenn ich denn einen Kühlkörper für die Netzwerkkarte (unter der Graka) finde (100Gbit wollen ordentlich gekühlt werden - normalerweise halt mit 'nem guten Luftzug...).
Nix Besonderes, Schwerpunkt liegt auf "leise & funktional"
- keine Beleuchtung, kein Fenster im Gehäuse.Der schwarze Kasten auf dem Netzteil ist ein AC Durchflusssensor (USB). AGB, Pumpe und Radiator (Mora) sind extern.
Die Lüfter werd' ich wohl noch gegen 140er Chromax tauschen. Auch mit der Schlauchführung vom Durchflusssensor zur Graka bin ich noch nicht richtig glücklich. Aber da muss ich evtl. eh noch einmal umfassender ran, wenn ich denn einen Kühlkörper für die Netzwerkkarte (unter der Graka) finde (100Gbit wollen ordentlich gekühlt werden - normalerweise halt mit 'nem guten Luftzug...).
Zuletzt bearbeitet:
VDC
Legende
Wenn der jetzige Kühler nicht verklebt ist, solltest du Glück haben und kannst bspw. alte GPU-only nutzen.
besterino
Legende
Werde wohl mein Glück mal mit Chipsatzkühlern von Watercool versuchen. Die scheinen recht flexibel einsetzbar zu sein was die Lochabstände angeht.
VDC
Legende
Einfach ausmessen, evtl. sieht man direkt was passendes.
G
Gelöschtes Mitglied 74851
Guest
Anfi-tec hat auch ne gute Auswahl.
https://shop.anfi-tec.de/ucd-upc.html
- - - Updated - - -
Edit: Bei Anfi-tec kann man auch die Skizzen, als PDF runterladen.
https://shop.anfi-tec.de/ucd-upc.html
- - - Updated - - -
Edit: Bei Anfi-tec kann man auch die Skizzen, als PDF runterladen.
Painkilleraxel
Experte
Und die Position der 2 Durchlauffilter habe ich auch gefunden.
Nicht ins Case System,da wäre es immer kompliziert zu reinigen mit Harttubes , sondern in den Schläuchen zum Mora.
So kann ich mir in Zukunft das ausbauen/reinigen/einbauen des CPU/GPU Kühlers sparen.
Nicht ins Case System,da wäre es immer kompliziert zu reinigen mit Harttubes , sondern in den Schläuchen zum Mora.
So kann ich mir in Zukunft das ausbauen/reinigen/einbauen des CPU/GPU Kühlers sparen.
Painkilleraxel
Experte
Genau.zwei Absperrhähne .
qdc Waren mir zu dem Zeitpunkt zu Teuer,könnte ich jetzt mal in Erwähnung ziehen.
Viel filtert viel. !
Durchfluss ist trotzdem super,hab ja auch 2 Pumpen.
So funktioniertes auch,nehm es selten auseinander.
qdc Waren mir zu dem Zeitpunkt zu Teuer,könnte ich jetzt mal in Erwähnung ziehen.
Viel filtert viel. !
Durchfluss ist trotzdem super,hab ja auch 2 Pumpen.
So funktioniertes auch,nehm es selten auseinander.
porter111
Enthusiast
hab mal meine mora lüfter neu gesleeved und die verkabelung geändert
zwischendurch überprüft ob ich die verkabelung verkackt habe
das fertige produkt
zwischendurch überprüft ob ich die verkabelung verkackt habe
das fertige produkt
Painkilleraxel
Experte
Ja ist immer viel arbeit sowas,aber man möchte es halt schön und passend haben.
Was sind das bei dir für Schnellkupplungen.
So hab mal ein Paar Bilder vom Mora Spezial gemacht.
Sehe nicht ein mir einen Mora zu kaufen,wenn ich die 3x 420 hier habe,Temps sind super.
Ist bei mir immer etwas rustikal.
Da ich kein 6x 1,5 Quadrat im Baumark fand,hab ich einfach 2x 3x1,5 gesleevtes Kabel von der Rolle genommen.
Nullleiter ist ja der selbe,also 1 Ader Strom für die Pumpe + Nulleiter + RPM (kommt an einen Lüfteranschluss am Aquero 6 LT) und für die 9 Lüfter RPM,PWM,Strom und wieder Nulleiter (kommt an einen weiteren Lüfteranschluss am Aquero 6 LT) .
Hinweis: wird die Pumpe im laufenden Windows/Aquero betrieb angeschlossen,schaltet das Aquero den Lüfterkanal aus.
Weil der Anlaufstrom/Gesamtstrom zu hoch ist.
Ist die Pumpe angeschlossen und man fährt den PC/Aquero hoch,läufts ohne Probleme,halt nur nicht im laufenden Betrieb anstecken.!!!
Pumpe ist meine allererste D5 Orginale mit HEATKILLER® D5-TOP.
Für die Lüfter hab ich einen SPLITTY9 verwendet,so kann ich auch meine 3 Pin Lüfter über das Signal der 3 4 Pin PWM Lüfter mit Regeln.
Als Gehäusedurchführung habe ich benutzt "PCI-Slot-Durchführung mit 2x 2 G1/4 IG" wo jeweils am G1/4 Gewinde ein Calitemp digitaler Temperatursensor sitzt.
Da im Gehäuse hinten seitlich ein Loch vorhanden war,bin ich dort einfach mit meinen 2x3x1,5 Quadrat durch ans Aquero 6 LT + X4 Platine.
Es werden jetzt noch seitliche Stützten angebracht an der Radiplatte,so das man es aufhängen/stellen kann und die Lüfter genug frisch Luft bekommen.
Und 3 Blenden: Phobya Blende Triple (420) - HEXX - Silver
Bilder
Und kommt mir nicht wieder mit Staub.......
Was sind das bei dir für Schnellkupplungen.
So hab mal ein Paar Bilder vom Mora Spezial gemacht.
Sehe nicht ein mir einen Mora zu kaufen,wenn ich die 3x 420 hier habe,Temps sind super.
Ist bei mir immer etwas rustikal.
Da ich kein 6x 1,5 Quadrat im Baumark fand,hab ich einfach 2x 3x1,5 gesleevtes Kabel von der Rolle genommen.
Nullleiter ist ja der selbe,also 1 Ader Strom für die Pumpe + Nulleiter + RPM (kommt an einen Lüfteranschluss am Aquero 6 LT) und für die 9 Lüfter RPM,PWM,Strom und wieder Nulleiter (kommt an einen weiteren Lüfteranschluss am Aquero 6 LT) .
Hinweis: wird die Pumpe im laufenden Windows/Aquero betrieb angeschlossen,schaltet das Aquero den Lüfterkanal aus.
Weil der Anlaufstrom/Gesamtstrom zu hoch ist.
Ist die Pumpe angeschlossen und man fährt den PC/Aquero hoch,läufts ohne Probleme,halt nur nicht im laufenden Betrieb anstecken.!!!
Pumpe ist meine allererste D5 Orginale mit HEATKILLER® D5-TOP.
Für die Lüfter hab ich einen SPLITTY9 verwendet,so kann ich auch meine 3 Pin Lüfter über das Signal der 3 4 Pin PWM Lüfter mit Regeln.
Als Gehäusedurchführung habe ich benutzt "PCI-Slot-Durchführung mit 2x 2 G1/4 IG" wo jeweils am G1/4 Gewinde ein Calitemp digitaler Temperatursensor sitzt.
Da im Gehäuse hinten seitlich ein Loch vorhanden war,bin ich dort einfach mit meinen 2x3x1,5 Quadrat durch ans Aquero 6 LT + X4 Platine.
Es werden jetzt noch seitliche Stützten angebracht an der Radiplatte,so das man es aufhängen/stellen kann und die Lüfter genug frisch Luft bekommen.
Und 3 Blenden: Phobya Blende Triple (420) - HEXX - Silver
Bilder
Und kommt mir nicht wieder mit Staub.......
Zuletzt bearbeitet:
porter111
Enthusiast
koolance qd3
porter111
Enthusiast
@painkiller
wenn du keine haustiere oder kleinkinder im haushalt hast, würde ich die gitter vor den lüftern weg nehmen. die erzeugen störgeräusche, besonders bei den eloops.
wenn du keine haustiere oder kleinkinder im haushalt hast, würde ich die gitter vor den lüftern weg nehmen. die erzeugen störgeräusche, besonders bei den eloops.
Painkilleraxel
Experte
Naja,die Gitter sollen auf die andere Seite wo die offenen Radiatoren sind. Zum schutz der Lamellen halt. Auf den Lüftern hab ich ja schon einzelne Gitter.
Auch so du meinst die schon vorhandenen weg? Ne die bleiben ,bei 500 Rpm hör ich nix.
Auch so du meinst die schon vorhandenen weg? Ne die bleiben ,bei 500 Rpm hör ich nix.
Zuletzt bearbeitet:
Sehr schick, was verwendest du als Schnelltrenner?
Thomas260187
Enthusiast
Bin mal gespannt was das so wird
Gesendet von meinem MHA-L29 mit Tapatalk
Gesendet von meinem MHA-L29 mit Tapatalk
busiderbaer
Experte
Gesleevter Schlauch?
Zuletzt bearbeitet:
Smatter
Urgestein
So, erste Lieferung kam...
...Folgen noch...
_> HydroCopper für GraKa
_> HK 4.0 Pro
..dann kann endlich umgerüstet werden
Clonemaster
Legende
Projekt 2ter MoRa, Schlauchführung ändern, Schnelltrenner einreihen, Slotblende für externe Verschlauchung einbauen:
MadAd
Enthusiast
Neue Fittinge gab es bei mir, Und Liquid cool sky Blue 😀🤓
Gefällt mir gut muss ich sagen, Und ihr so?
Gefällt mir gut muss ich sagen, Und ihr so?
Pulverkuss
Enthusiast
Yup, sieht sehr gut aus find ich.
besterino
Legende
Ich find die blauen (?) Fittings irgendwie nicht so knorke. Aber völlig unqualifizierte Laienmeinung.
busiderbaer
Experte
Ach, clonemaster, du warst das auch mit dem V1000 System Das Enermax hat offensichtlich für 2080Ti + 7920X OC nicht mehr gereicht. Schade, dass das Seasonic nicht so schicke Kabel hat, das war überhaupt der Hauptgrund, dass ich gerade dieses NT haben wollte, und dass sie so gut in deinem Rechner aussahen
Und ein zweiter MoRa ist immer gut
Das Enermax hat offensichtlich für 2080Ti + 7920X OC nicht mehr gereicht. Schade, dass das Seasonic nicht so schicke Kabel hat, das war überhaupt der Hauptgrund, dass ich gerade dieses NT haben wollte, und dass sie so gut in deinem Rechner aussahen Und ein zweiter MoRa ist immer gut
