Ich mache gerade meinen Doktor in Physik, beschäftige mich aktuell mit Doppel-Diffusiver Konvektion, aber mein Diplom habe ich mit einem Wasserstoffsensor gemacht, der In-Situ H+ Konzentrationen in Stählen detektieren kann.Hammer 🔨
Die Nickel-Kupfer Kombi um die CPU sieht gigantisch aus, aber was Du da gebastelt hast ist ja wirklich alles mega 🤤.
Darf man fragen was Du beruflich machst, da steckt ja schon Wissen und Equipment dahinter?
Leider hat das PC-Projekt fast ein dreiviertel Jahr auf seine Fertigstellung gewartet und langsam wurde mein Kleiner so groß, dass er jetzt mit 18 Monaten meinen offenen Test-Aufbau vom Tisch raken konnte. Ich musste jetzt also mal alles fertig bekommen.
Ich bastel seit über 21 Jahren Waküs und dies sollte mal mein Master-Piece werden.
Hintergrund: kaum einer hat einen funktionierenden Peltier-Kühler im Einsatz und ich hatte zu Testzwecken hier ein LAUDA RE1050. Tolle Kühlleistung, aber scheiß laut und leider nicht sonderlich effizient. Wenn man Peltiers in ihrem optimalen Wirkungsbereich betreibt, dann gehen die besser als Kompressoren. Ich wollte es einfach mal basteln, aber da musste viel Gedankenschmalz in die Kupferkühler wandern, dass das Ding kaum Strömungswiderstand hat. Beide Kreisläufe schaffen jetzt um die 60l/h bei 2x2W Pumpenleistung und 120l/h bei Volllast der Aquastream. Zudem ist das Ding praktisch lautlos und die Pumpen sind an Gummis aufgehängt vollkommen vom Gehäuse entkoppelt.
Die Peltiers können in der Spitze bis zu 400 W elektrische Leistung bekommen. Vom Delta T der beiden Wasserkreisläufe ist somit abhängig, wieviel Wärmeleistung ich transportieren kann... das können aber bis zu 800W Wärmeleistung sein, wenn ich Lüfter am internen Radi und am Mora mitdrehen lasse.
Gesteuert wird alles über die Aquastream-Pumpen und die Lüftersteuerung vom Mainboard ganz ohne zusätzliche Software. Das muss auch unter Linux laufen!
Beitrag automatisch zusammengeführt:
Die sind top... die Peltiers hängen an XT60, die Musikanlage im Nachbarschaft-freundlich Modus an 2x XT90, denn das NT kann der Anlage bis zu 800W gönnen@Axident seh ich da wirklich XT90 Stecker? Hab erst die Tage gewitzelt, dass man die eigentlich mal im PC-Umfeld einsetzen müsste.
Die XT90 sind in einer Blende zwischen der Gehäusedurchführung des 2. Kreislauft... nicht aufm Bild
Zuletzt bearbeitet:

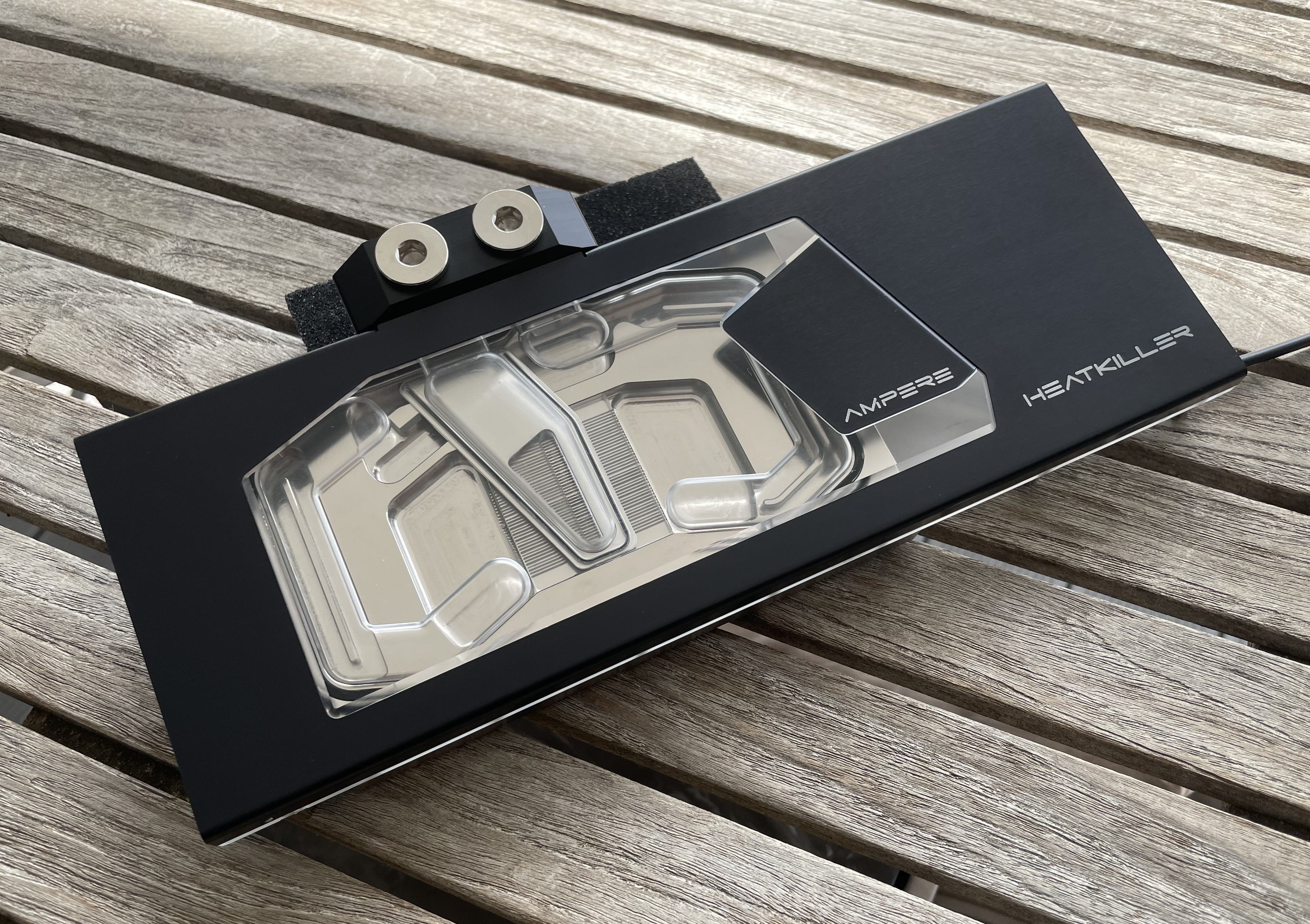

besterino
Legende
Jo, ich liebe die Dinger auch. Herrlich unkompliziert.

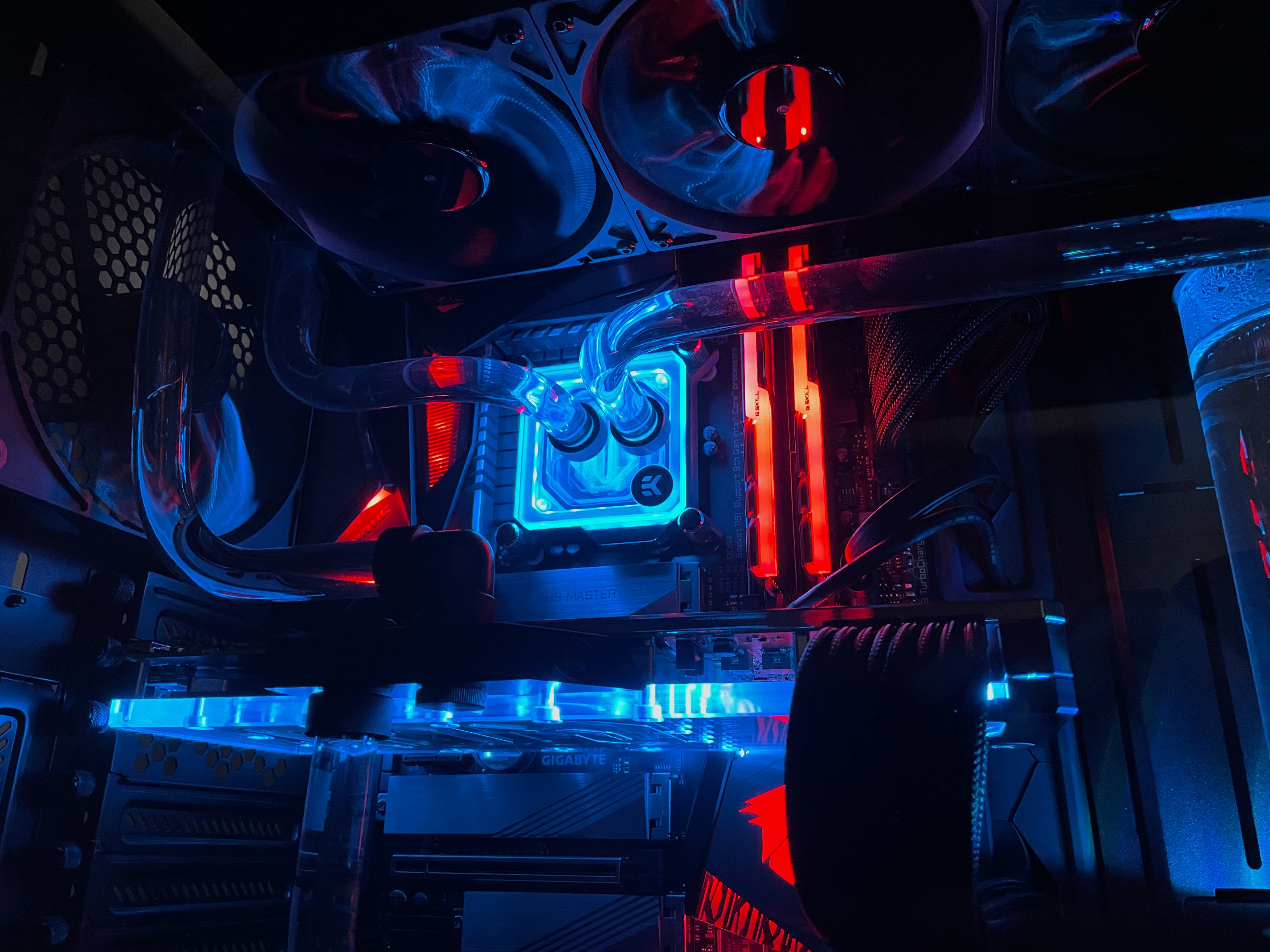

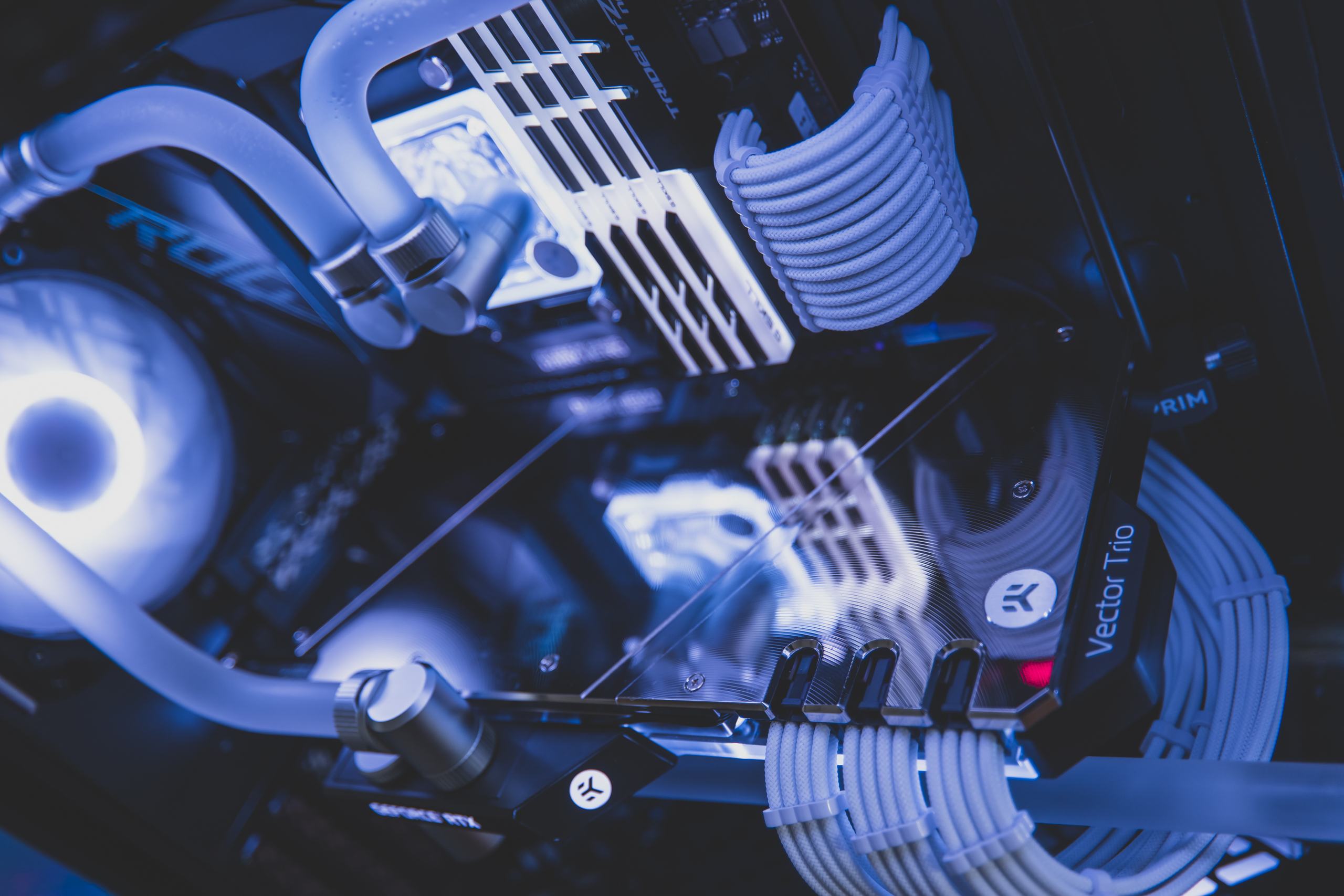

Dampfkanes
Legende

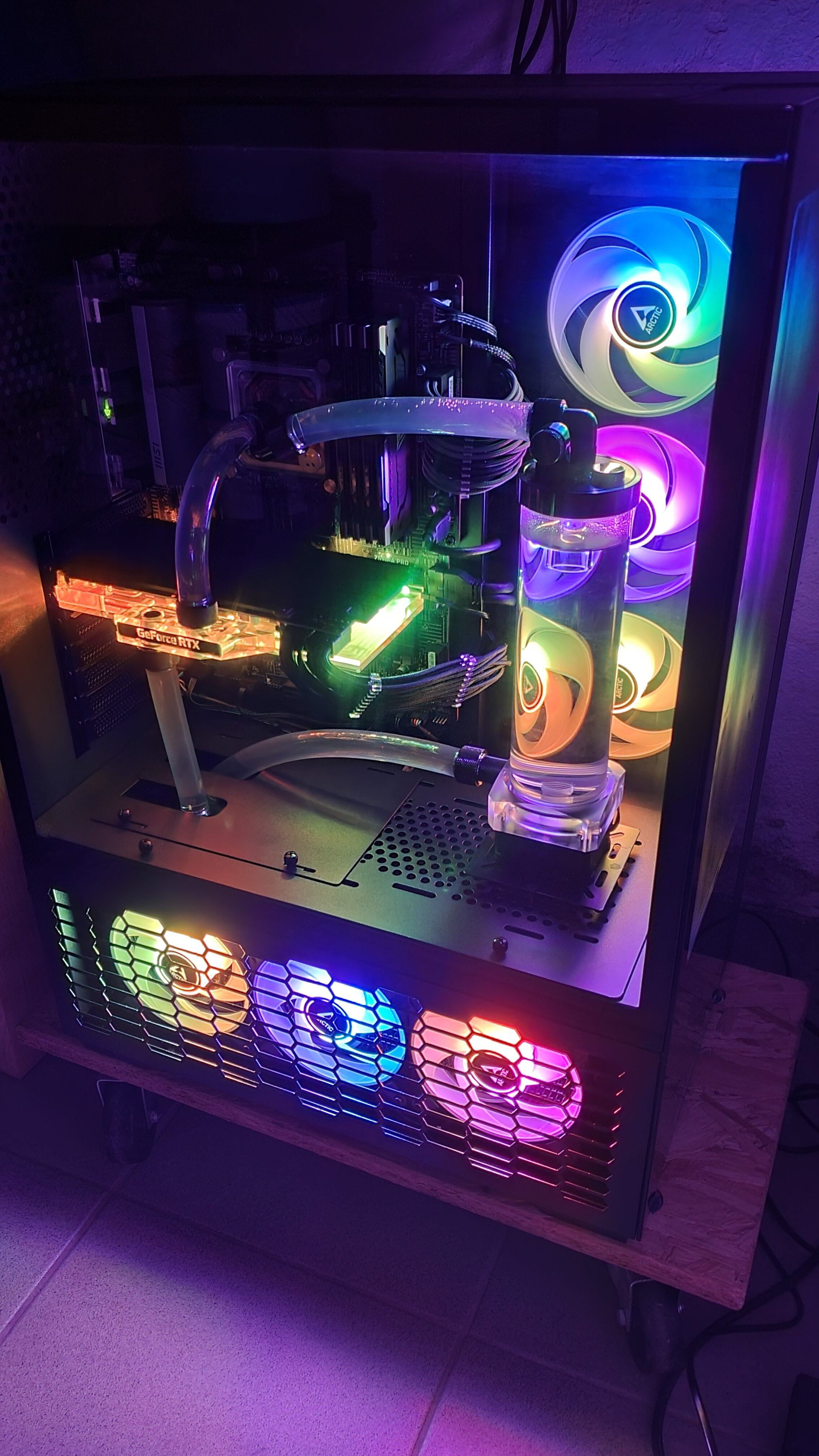

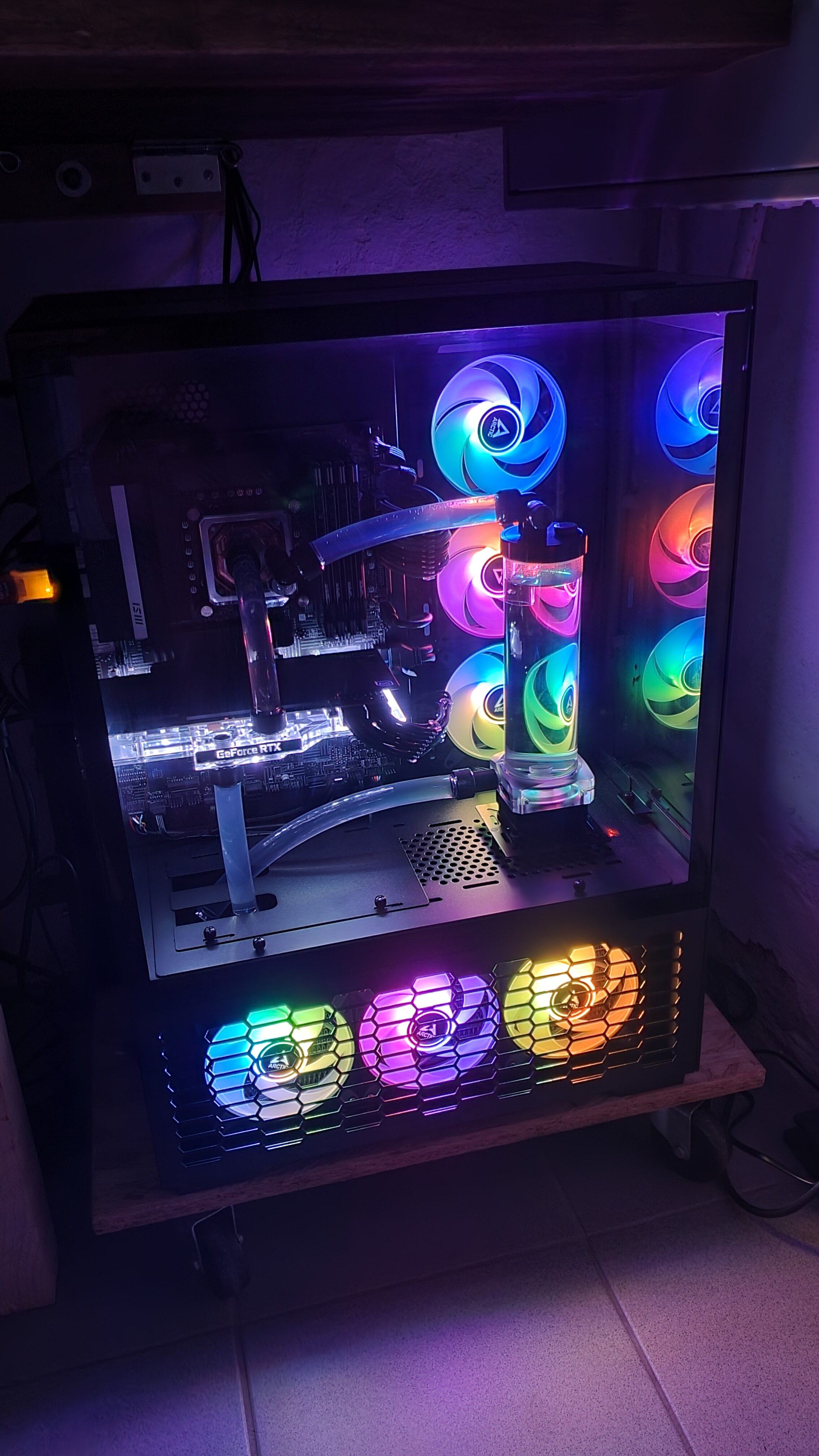

Tommy_Hewitt
Legende
Bin zwar Noctua-Fan, aber die spiegelnden Rotoren der BlackSilentPro sehen einfach geil aus 🥰
Zuletzt bearbeitet:
Der Moment, wenn man selbst zum Lüfter wird.
Tommy_Hewitt
Legende
MartiG5
Enthusiast

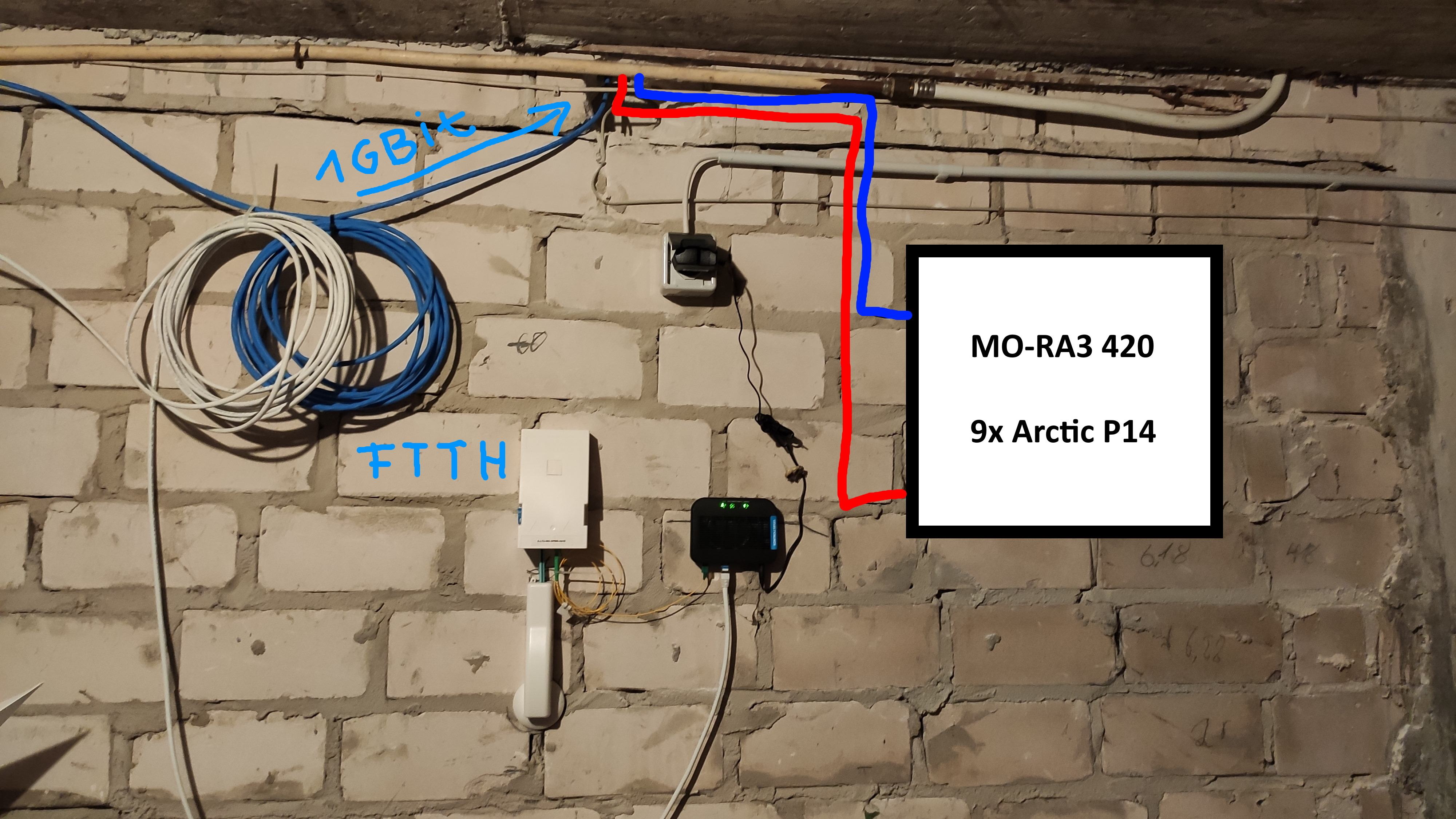

Die Arctic sind schon echt ne Messe.
Helojumper
Experte
@Axident Verstehe ich das richtig, dass du zwischen den gestapelten Zylindern (die mit den selbstgebauten Kühlflächen oben und unten) Peltier-Elemente legst, um bei einem hohen Delta T dennoch in effizienten Bereichen der Peltier-Elemente kühlen zu können?
Dann würde ich den Aufbau verstehen. Aber ich sehe die Peltier-Elemente nirgends und das lässt mich grade etwas an mir zweifeln 😅
Dann würde ich den Aufbau verstehen. Aber ich sehe die Peltier-Elemente nirgends und das lässt mich grade etwas an mir zweifeln 😅
Zuletzt bearbeitet:
Nein, zweifele nicht an Dir, genauso ist es.
ich gehe in das unterste Acryl-Element mit dem warmen Kreislauf rein, dann kommt das erste Peltier Element. Darüber befindet sich ein Doppel-Acryl Element (=2xkalt= CPU+GPU Kreislauf) darüber das nächste Peltier, dann Doppel warm, dann doppel kalt und ganz oben das oberste ist wieder warm. Um von Acryl zu Acryl Block nur ein einziges mal das Wasser zu schleifen (kurze und wenige Schlauchanbindungen), nutze ich die Anordnungen der Kühler auf dem Mainboard... ich glaube ich muss dazu mal ne Skizze reinstellen. Jede Kupferplatte ist in Kontakt mit je einem Temp-Fühler, dass ich sehen kann, dass das jeweilige Peltier-Element werkelt. Deswegen brauchte ich ein Aquaero um 8 Sensoren auslesen zu können. Und so riesig ist das Delta-T nicht. Bei aktueller Einstellung ist es 30°C-20°C=10K. Der MORA und der interne 3x12cm Radi laufen dabei die meiste Zeit passiv. Geregelt werden die 2 Meanwell-Netzteile für die Peltiers direkt vom Lüfterausgang der Aquastream Ultimate des kalten Kreislaufs. Den Lüfterausgang der Aquastream Ultimate "warm" nutze ich für die 3 12er Lüfter am internen Radi, weil ich die über die Aquasuite im Bedarfsfall auch im laufenden Windoof-Betrieb dauer-An schalten kann (RAID-Festplatten an = Kühlung) Die Platten brauche ich aber nicht dauerhaft. Deswegen ja die Relais-Platine, mit denen ich die 2 Verbände aus 4x4TB und 3x8TB einzeln Hot-pluggen kann (3. Relais für Linux SATA SSD).
Beitrag automatisch zusammengeführt:
Edit: die Peltier-Elemente sind gerade einmal 3mm dick und sind umfasst von 5mm breiten 3M Dichtungsband in schwarz.
Die 4 Peltiers sind diese hier:
%product-title% kaufen
Top %brandid% Auswahl ✓ Schnelle & versandkostenfreie Lieferung ab 89,00 € möglich ➥ Jetzt günstig online kaufen: %product-title%
www.conrad.de
Im Datenblatt kann man auch ganz gut erkennen, warum ich die Effizienz schaffe.

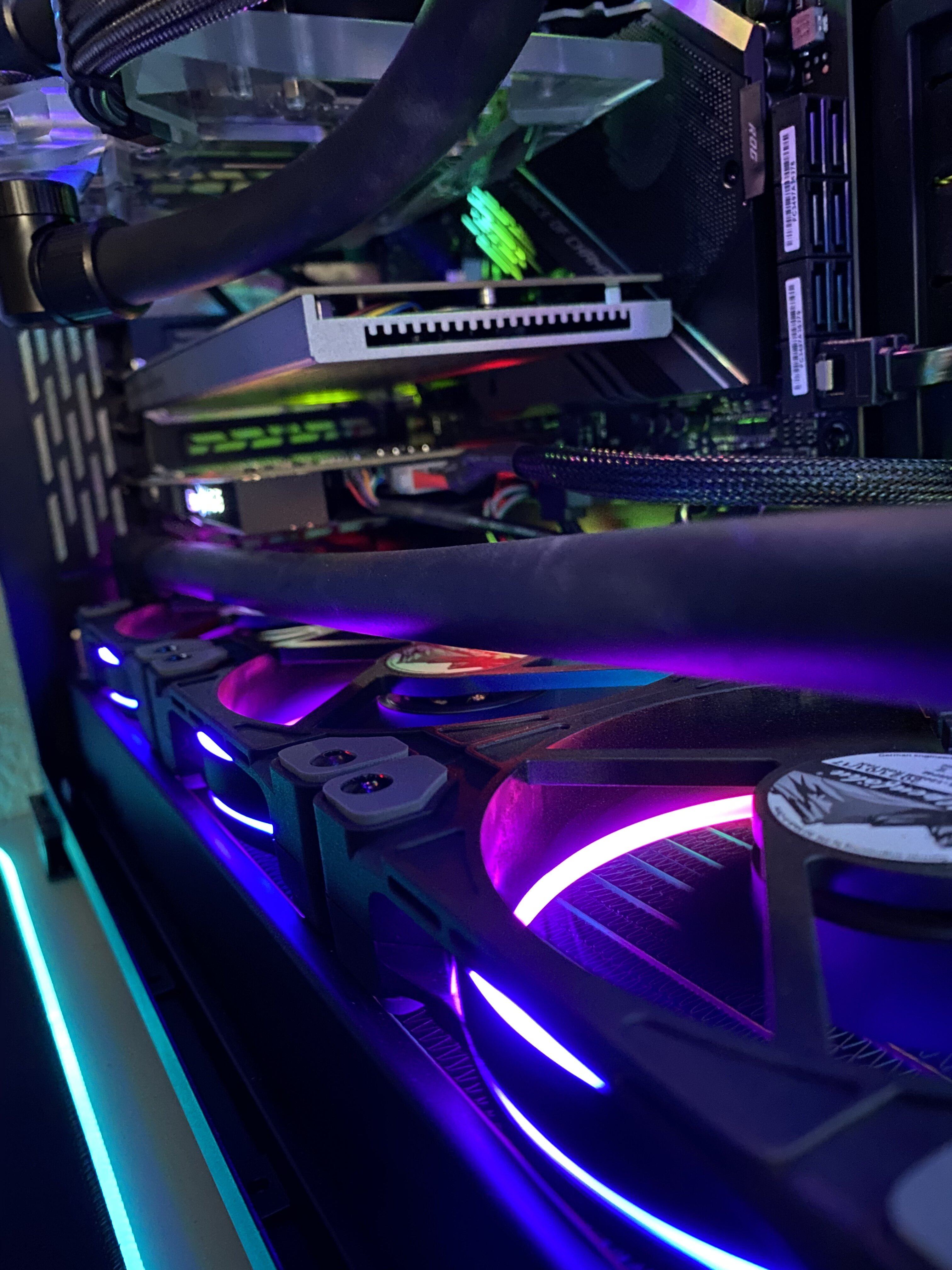

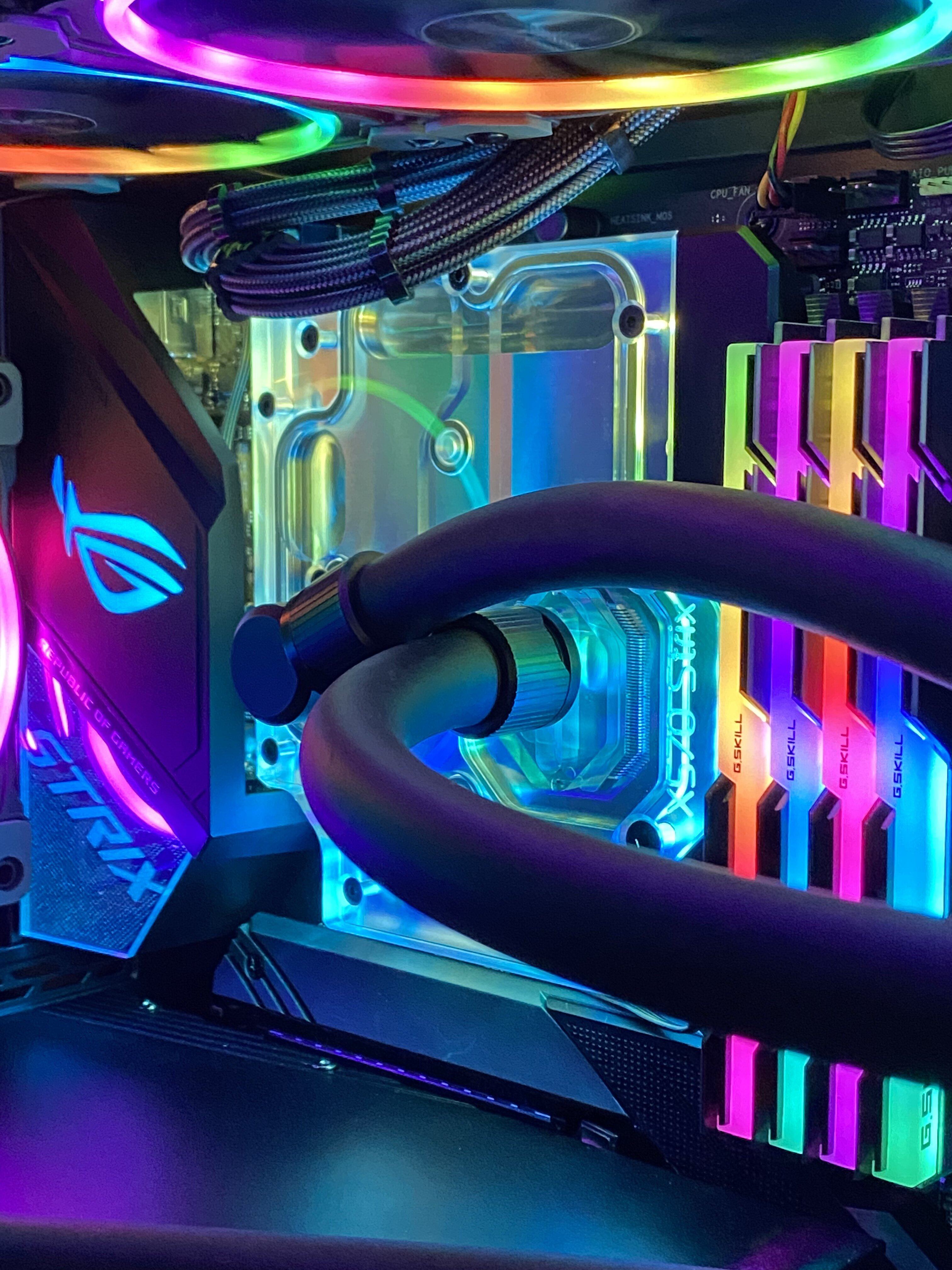

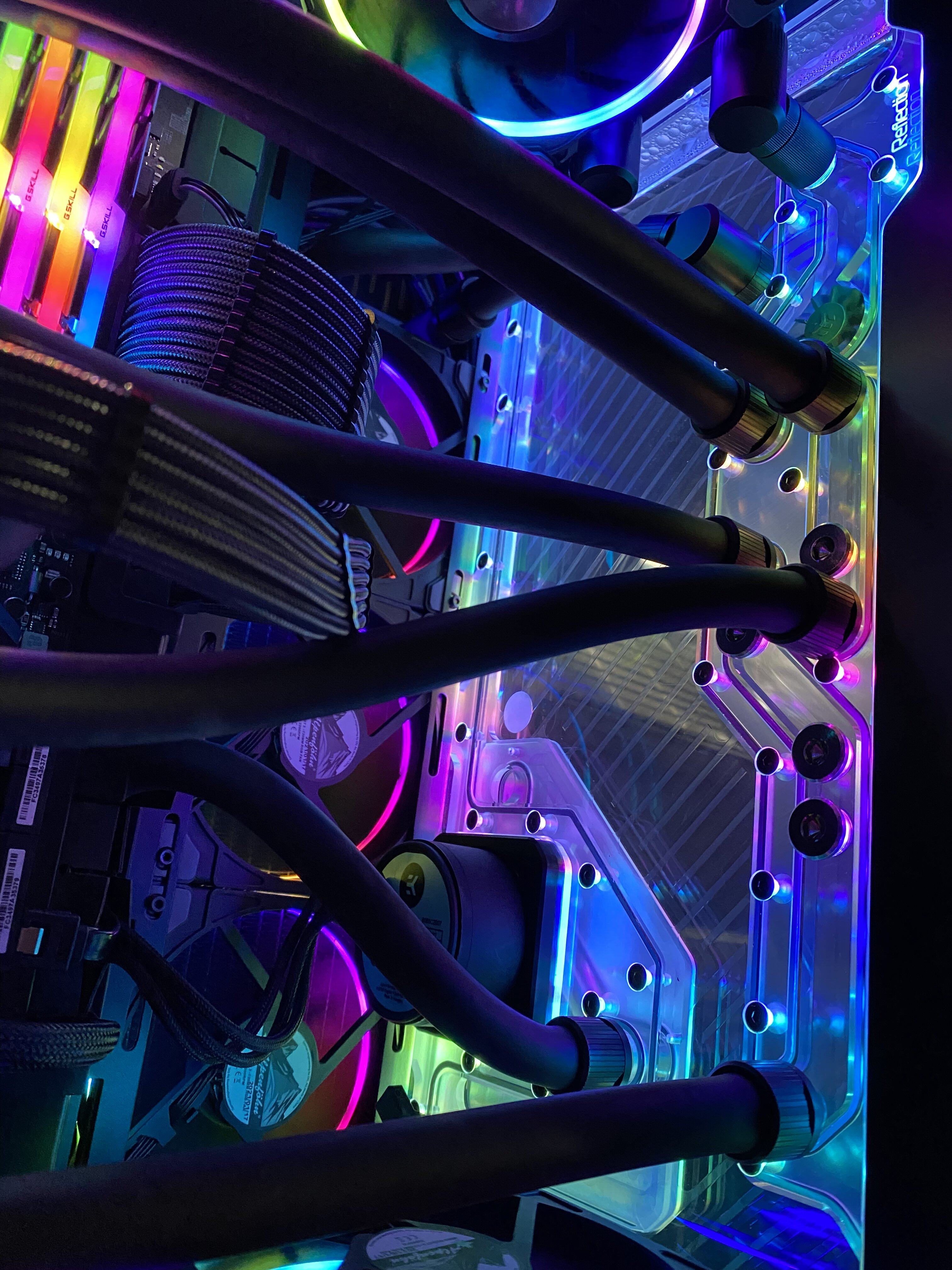

Anhänge
Zuletzt bearbeitet:

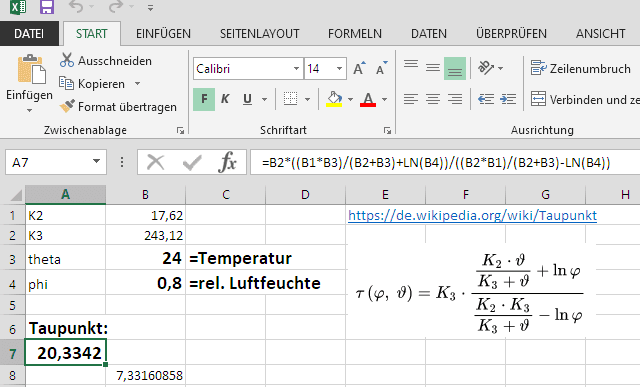

Leider kann ich aktuell nicht viel testen, da wir 80% Luftfeuchte haben und bei einer Raumtemperatur von ca 24°C der Taupunkt und damit Schwitzwasser ab etwa 20°C entsteht.
Ich hatte das System aber heute mal kurz auf 17°C und ab dann läuft mein 5950x auf einem Kern dauerhaft bei 5050MHz unter Vollast.
Unter LinX (DOC Switcher 2x45,5, CoreVID 1,3V, offset-0,1V) habe ich 266W an der Steckdose vom Gesamtsystem, 140W auf den Meanwells der Peltiers.
Ich habe aktuell nur eine GTX970, aber mit Afterburner+Furmark voll ans Limit braucht mein System dann 400W an der Steckdose, die Meanwells ziehen dann ca 250W für 20°C Wasser. Solche Werte habe ich mit dem Lauda RE 1050 nie geschafft und der dürfte sicher ne Spur krasser kühlen als nen Chiller. Kostet ja auch fast das 10fache.
