[Kaufberatung] Wasserkühler gesucht / PCB Layout

MischK

Enthusiast
Thread Starter
Mitglied seit
01.06.2010
Beiträge
2.452
Ort
Hamburg
Moin,
Folgendes Problem habe ich, bzw würde ich gerne umsetzen.
Ich suche einen Wasserkühler für meine 4070 Ghost und ich bin der Meinung das das PCB zu 99% Ref. ist.

Mein PCB Design sie genau so aus wie das der 4070ti von INNO, wo es aber für einen Wasserkühler gibt von Alphacool.

Ich habe Bilder im Anhang die einmal mein PCB zeigen und das der 4070ti von INNO.

Das einzige wo ich mir evtl Sorgen mache ist der Stromanschluss.

Wie sieht ihr das ?


Anhänge

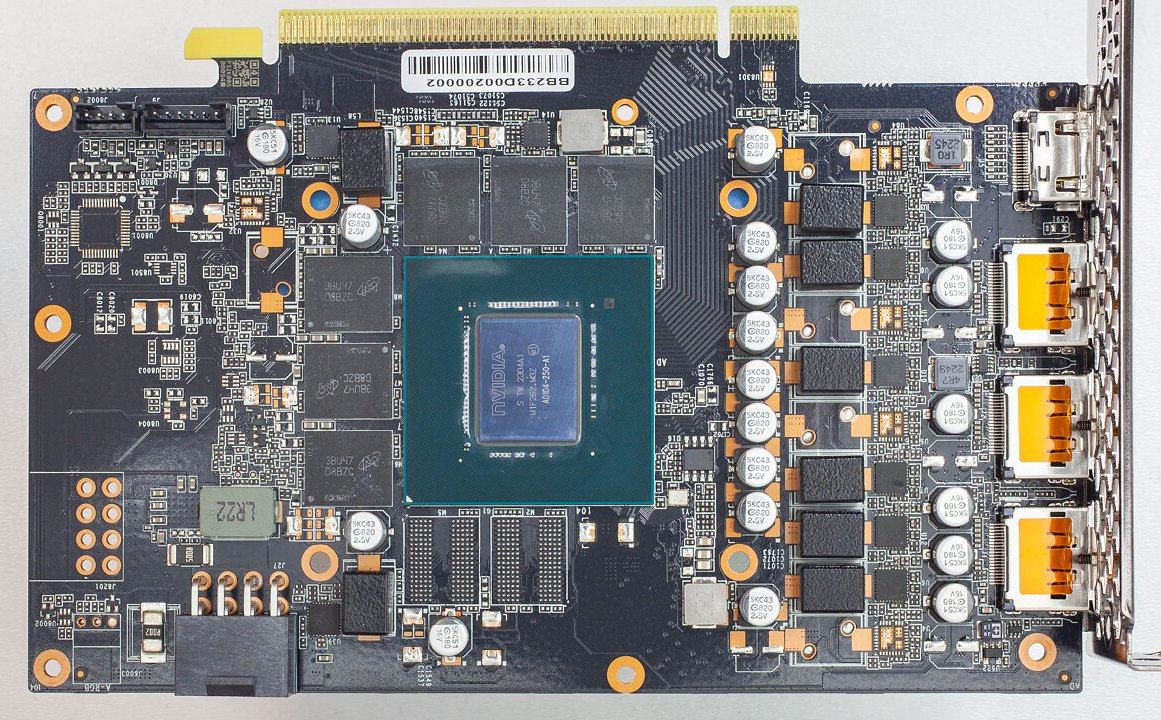

  • 4070 Ghost.jpg
    4070 Ghost.jpg
    256,7 KB · Aufrufe: 73

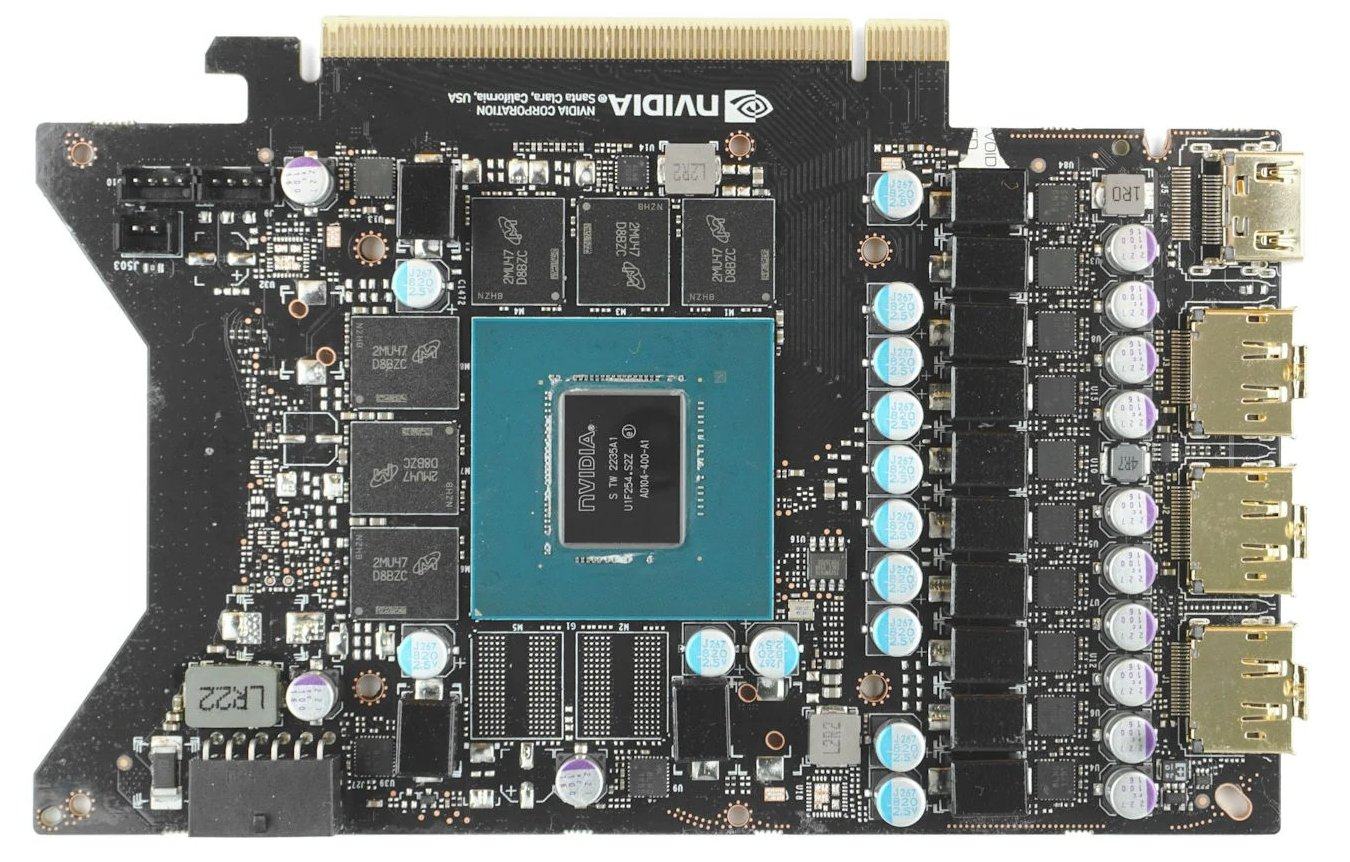

  • Inno 4070ti.jpg
    Inno 4070ti.jpg
    234,6 KB · Aufrufe: 72
  • Wasserkühler.JPG
    27,1 KB · Aufrufe: 71
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Moin,
sieht für mich tatsächlich auch seeeehr ähnlich aus. Der LR22 sitzt etwas anders und ein paar Kleinigkeiten, die mMn aber nicht stören sollten.

Mit dem Stromanschluss habe ich gerade mal rein gezoomt und das Bild an den Handyrand geschoben. Da kannst du annähernd sehen, dass der Stromanschluss auf ziemlich gleicher Position sitzt (habe die Kontakte des PCIe slots von links nach rechts gezählt).
Bin bei beiden Karten auf den 3. Kontaktstreifen gekommen 😄
Vielleicht mal mit Photoshop oder paint eine gerade Linie ziehen und am Bildschirm gucken ob's passt (auf die Perspektive des Bildes achten!).

Fraglich ist allerdings, ob die dicken der Bauteile identisch ist, die mit dem kühler in Kontakt sind.

An deiner Stelle würde ich einfach mal den Kühlblock bestellen und trocken (ohne Wärmeleitpaste) auf deine Karte legen, dann kannst du selbst abschätzen wie plausibel das ganze ist.
