[Kaufberatung] Welchen Durchflusssensor und wo platzieren?

Infin1tum

Enthusiast
Thread Starter
Mitglied seit
26.08.2020
Beiträge
5.563
Ort
MUC
Hallo!

ich würde gern als letztes Teil in meinem Kreislauf einen Durchflusssensor einbinden. Dazu hätte ich ein paar Fragen, allem voran die Frage nach dem WO? Mein build sieht folgendermaßen aus und ist so verrohrt - beginnend an der Distropumpe:
1. Pumpe
2. Gehäusedurchführung + MoRa420
3. GPU
4. CPU + RAM
5. top Radiator (EK SE360)
6. auf der Rückseite: zweite D5
7. side Radiator (EK SE360)
8. AGB


wie ihr sehen könnt, bin ich in meinem O11D (nicht XL) doch relativ beschränkt, was den übrigen Platz angeht. In Frage kämen vermutlich nur sas Rohr zum top Radi (A), CPU Ein- bzw. Auslass (B) zu Distro, oder (C) evtl. direkt nach der Pumpe vor dem Winkel hinter die GPU in richtung Slotblende.
zu A: Platz nach oben zum Radiator recht eng, braucht u.U. extra Winkel, um noch einen Schnörkler für extra Platz zu machen.
zu B: Platz nach vorne (Seitenscheibe) und nach hinten (RAM-Distro Rohr) - bzw. nach vorne (Distro - CPU Rohr) recht begrenzt. Braucht ebenfalls u.U. extra Winkel.
zu C: Vermutlich ziemlich kurz für einen DFS mit den nötigen Fittingen und direkt nach der Pumpe sinnvoll?

Was macht hier am meisten Sinn? Alternativ könnte ich auch auf der Rückseite zwischen der zweiten D5 und dem side Radi Platz machen. Allerdings auch hier die Frage, wie sinnig der DFS direkt nach einer Pumpe ist. Weiterhin müsste ich dann zum Auslesen des Durchflusses auf software zurückgreifen, was ich eigentlich vermeiden möchte (reicht schon, dass iCue läuft). Ein DFS mit eingebauter Anzeige ist logischerweise ebenfalls wünschenswert.
Was mich zur Frage nach dem WAS führt:

Die Anzahl an Solchen mit eingebauter Anzeige ist ja sehr überschaubar - gefunden habe ihr hier genau 4 (noname Ebay/Alibaba Produkte außen vorgelassen): AC high flow NEXT, Koolance INS-FM18D, Bykski B-TFC-CS-X und Barrowch FBFT03. Was den Platzbedarf angeht, dürfte es mit den drei letzten keine Probleme geben.

Meine Tendenz wäre zum high flow, bin mir aber sehr unsicher, was den Platz und die Platzierung im Kreislauf angeht. Der schaut ziemlich bulky aus. Auch beim RGB habe ich bedenken. Die Beleuchtung muss entweder rein weiß oder aus sein und das ohne zusätzliche soft- oder hardware. Ist das möglich? Ich möchte rein in den Durchflusssensor investieren und nicht in ein komplett neues Ecosystem eines anderen Herstellers nur um paar Lichtlein einzustellen :fresse:

Würde mich freuen hier nützliche Ratschläge zu bekommen.

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hast du keine Komponenten von Aquacomputer verbaut, wie Quadro oder Octo? Also Aquasuite wird nicht genutzt?

Die brauchst du ja auf jeden Fall für die Highflow Next.

Wenn ich die Wahl zwischen den genannten DFS hätte, würde meine Wahl ganz klar auf den Highflow fallen. Allerdings nutze ich auch für diverse andere Dinge die Aquasuite.

Hast du keine Komponenten von Aquacomputer verbaut, wie Quadro oder Octo? Also Aquasuite wird nicht genutzt?

Die brauchst du ja auf jeden Fall für die Highflow Next.

Wenn ich die Wahl zwischen den genannten DFS hätte, würde meine Wahl ganz klar auf den Highflow fallen. Allerdings nutze ich auch für diverse andere Dinge die Aquasuite.
Nein, läuft alles über einen Commander Pro und iCue. Die Beleuchtung lässt sich also gar nicht über den DFS selbst einstellen, zumindest mal grundlegend an/aus? Das ist natürlich Schade. Hast du denn einen und kannst sagen, wie der "Ausgangszustand" ist, ohne Aquasuite? Wenns nicht gerade Regenbogen ist, wärs mir wurscht.

Da bin ich mir nicht sicher, ob man es über das Menü des Sensors selber steuern kann. Ich glaube aber nicht.

Die Standardfarbe ist Regenbogen. ;)

Zum Einrichten brauchst du aber wohl eh die Aquasuite - für Updates und so.

Laut shopseite geht das wohl auch direkt über die Tasten am Gerät.
"Über das Display und drei Tasten kann der Sensor komfortabel direkt konfiguriert werden. Auf dem graphischen Display können alle Messwerte sowohl als Wert als auch als Diagramm dargestellt werden. Dabei sind die Anzeigeseiten frei auswählbar und können automatisch umgeschaltet werden."

meine erste Wahl wäre auch der high flow next, aber es ist natürlich immer noch die Frage, wo der am besten hin sollte und ob sich das sinnvoll realisieren lässt. Rein ergonomisch betrachtet wäre vor bzw. nach dem CPU Block am besten, das ist so ziemlich auf Augenhöhe und ganz angenehm, um einfach mal kurz einen Blick darauf werfen zu können.

Ich würde den Durchflussmesser hinten in der zweiten Kammer platzieren. So habe ich es auch im O11XL gemacht.

Ich glaube die RGBpx Einstellungen des HFN kannst Du nur über die Aquasuite konfigurieren. Das oben von Dir zitierte betrifft glaub nur die Displaydarstellungen. Um sicher zu gehen, würde ich an Deiner Stelle einfach mal im AC Forum oder direkt per Email bei AC nachfragen.

Wobei glaub auch geht, das eingebaute RGBpx einmal mit der Aquasuite zu konfigurieren und dann diese wieder zu deinstallieren. Kann allerdings nur spekulieren, da ich alles über die Aquasuite steuere - die macht mit den schier endlosen Möglichkeiten wirklich Spaß.

Nachtrag: jetzt erst Dein Bild angeschaut - sieht schick aus!
Ich würde zu "B" tendieren ...

Zuletzt bearbeitet:
Ich würde den Durchflussmesser hinten in der zweiten Kammer platzieren. So habe ich es auch im O11XL gemacht.
Genau das möchte ich eigentlich nicht, weil ich keine Lust habe nochmal extra software für den DFS an zu haben. ICue kann das nicht soweit ich weiß. Man könnte den DFS wohl einfach als Lüfter anzeigen und über die Drehzahl den Durchfluss berechnen...aber das ist auch nicht Sinn der Sache.

Ich glaube die RGBpx Einstellungen des HFN kannst Du nur über die Aquasuite konfigurieren. Das oben von Dir zitierte betrifft glaub nur die Displaydarstellungen. Um sicher zu gehen, würde ich an Deiner Stelle einfach mal im AC Forum oder direkt per Email bei AC nachfragen.
gut zu wissen, werd mal eine email an AC richten und die Antwort gern hier teilen.

Das ging jetzt doch recht fix. Top support bei AC!

Antwort:
das im Sensor integrierte Menü beschränkt sich auf die wesentlichen Basis-Funktionen. Die LED-Beleuchtung können Sie darüber ausschalten aber nicht weiter konfigurieren. Eine entsprechende Einstellungsmöglichkeit wird es auch in Zukunft nicht geben da die Konfiguration zu komplex ist um Sie in der Firmware abzubilden.

Generell sollen Sie den Sensor zu Beginn einmal an USB anschliessen um dessen Firmware zu aktualisieren. Hier können Sie auch alle gewünschten Einstellungen vornehmen, die dann im Gerät gespeichert bleiben.

Der RGBpx Anschluss des Sensor ist ein Ausgang um weitere LED Komponenten anschliessen zu können. Über den Anschluss lassen sich die internen LEDs nicht steuern.

Leider ist der next nirgends verfügbar.

Hat genau einen Tag gedauert:eek:

Meinen Sensor ebenfalls direkt bei AC bestellt, ging tatsächlich Ruck Zuck, obwohl auf der shopseite von 60 Tage die Rede war.
Sobald ich mit dem Umbau durch bin, gibts hier nochmal ein update :)

Meinen Sensor ebenfalls direkt bei AC bestellt, ging tatsächlich Ruck Zuck, obwohl auf der shopseite von 60 Tage die Rede war.
Sobald ich mit dem Umbau durch bin, gibts hier nochmal ein update :)
Es war ein Schwung nachgeliefert worden, du hattest den richtigen Zeitpunkt gewählt.
Ich hatte Wochen warten müssen und den auch vor 4 Tagen bekommen. Teilweise versuchten Typen die bei Ebay zu verscalpen. 199$ für einen 70€ Next ^^

Traurig diese Scalperei. Aber schön dass ich einmal im Leben auch glück habe, wenns bei den FE's schon nicht läuft 😂

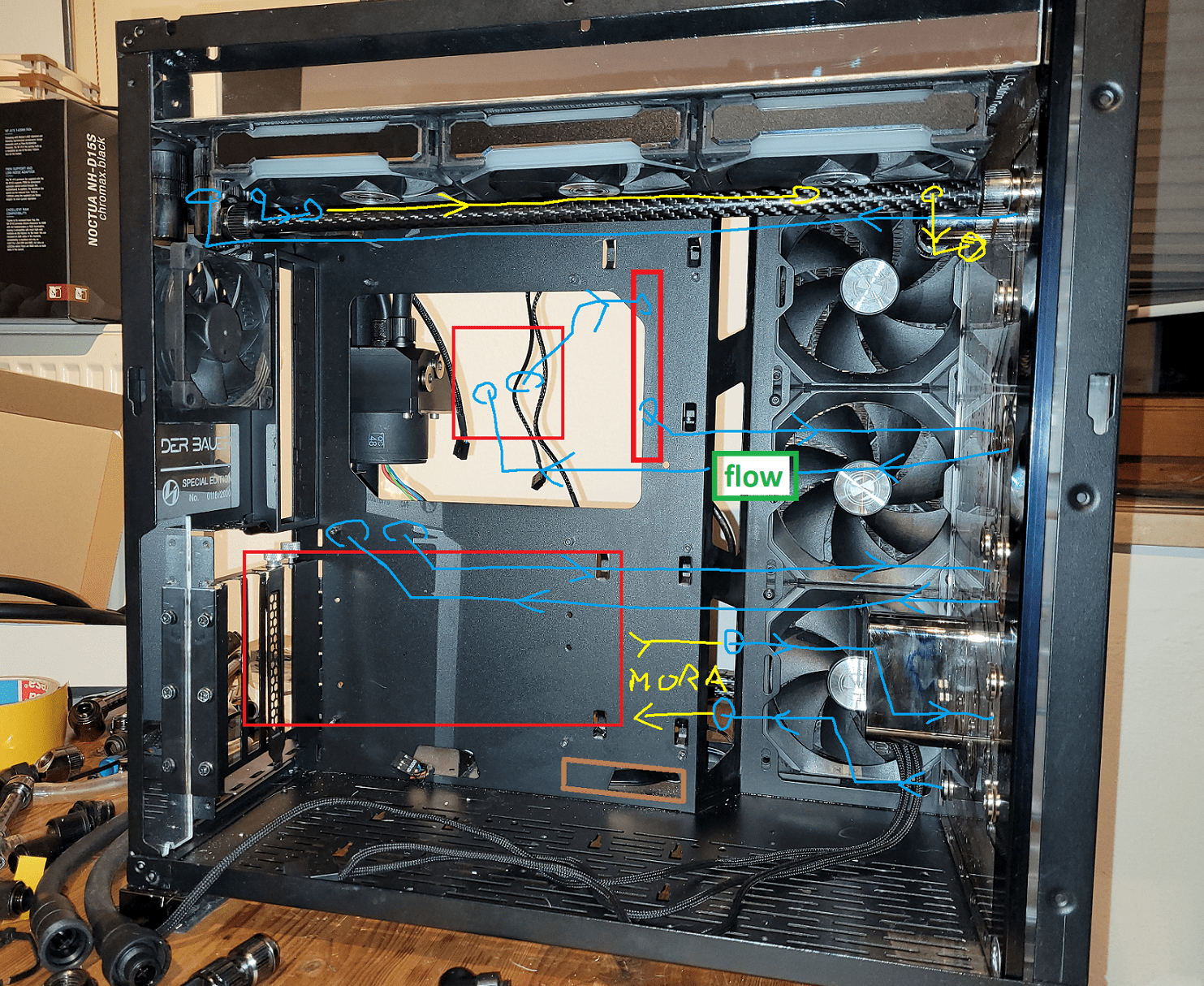

hab heut mal angefangen, das case umzubauen. Blaue Linien sind sichtbare tubes, die gelben unsichtbar hinter dem tray. Statt der PCIe slot-Gehäusedurchführung werd ich die Anschlüsse für den Mora auf der Rückseite aus dem Boden rauskommen lassen. Es wird nämlich echt ungemütlich eng da hinder der GPU noch 2 Rohre durchzuziehen. Das tue ich mir nicht mehr an. Der Highflow next kommt nun auch wie geplant zwischen Distro und CPU Block intake rein.
Seitlich zum board werde ich wieder eine Blende aus verspiegeltem Acryl anbringen, nur der 24pin, USB-C fronpanelstecker und 2 Schottverschraubungen für die Anschlüsse richtung Mora werden dort durchgeführt. Der Rest (3x8pin PCIe, USB, frontpanel, SATA, usw. wird alles von unten ans board kommen. Ich muss dazu die rechte kleine Aussparung unterhalb des boards etwas vergrößern, damit die ganzen Kabel da durchgehen. Aber das düfte kein Problem sein mit dem Dremel.

Frage: wo die zweite Pumpe (die hinter dem Tray) im Kreislauf am besten platzieren? Oder ist es wurscht am Ende des Tages? Aktuell ist der Plan wieder folgender:
Distro D5 - Mora - GPU - CPU/RAM - 360x45 - D5 tray - 360x30 - Res
Meinem laienhaften Verständnis nach würde ich die Pumpe am ehesten nach dem Mora platzieren. Aber ich hab auch keine Ahnung von Hydrodynamik.



Es ist egal, wo du die zweite Pumpe platzierst. Die Leistung wird annähernd immer gleich bleiben. Nur platzier sie nicht direkt vor dem Durchflusssensor.
