Bspw so wird Resin (altes einfaches transparentes, die neuen ultraklaren hab ich noch net getestet)
[Sammelthread] Wer brauch etwas gedrucktes? => HWLuxxx Community Drucker
- Ersteller scars
- Erstellt am
Bspw so wird Resin (altes einfaches transparentes, die neuen ultraklaren hab ich noch net getestet)
Hallo zusammen,
dann versuche ich mich mal an paar einfachen Optimierungen und dafür benötige ich für mein Loque Raw S1 einen Spacer, damit die Luft auch effektiv rausbefördert und nicht nur im Gehäuse verteilt wird.
Finde leider irgendwie nichts passendes.
Was wollt ihr drucken?
Spacer für 120mm Lüfter
Wie groß?
Nach Vorlage
www.printables.com
Welches Material?
In der Vorlage war es wohl PETG. Es wird heiß im Gehäuse. Sollte also Hitze abkönnen.
dann versuche ich mich mal an paar einfachen Optimierungen und dafür benötige ich für mein Loque Raw S1 einen Spacer, damit die Luft auch effektiv rausbefördert und nicht nur im Gehäuse verteilt wird.
Finde leider irgendwie nichts passendes.
Was wollt ihr drucken?
Spacer für 120mm Lüfter
Wie groß?
Nach Vorlage
Printables
www.printables.com
Welches Material?
In der Vorlage war es wohl PETG. Es wird heiß im Gehäuse. Sollte also Hitze abkönnen.
Powerplay
Legende
PETG kann schon etwas wärme ab so 70C° sollte das mitmachen können und wenn ein Lüfter dran hängt ist das kein Problem. Ist ja kein Teil was in der direkten Sonne liegt
Ich denke da wäre Lasercut oder Resin das bessere.
pwnbert
Urgestein
- Mitglied seit
- 30.10.2014
- Beiträge
- 4.638
Laschen sind blöd, typisch Schweißkonstruktion.
Da man beim FFF 3d Druck Hüllen mit Infill druckt, ist ein größerer Würfel mit Gewindeeinsatz besser.
Wie? Außen drüber und "Spax" durch?
Ist auf dem Rohr dann Zug?
ASA gud.
Aja.
So, bitte, hatte etwas Zeit...
Auf Druck ist das Material ganz gut belastbar, also Druck.
Du brauchst 6x Mutter M6 und 4x passende Zylinderschraube M6 nach DIN912 oder so.
Die Mutter drückst einfach rein.
Halbschalen ums Rohr legen und dann anziehen. Der 4-Kant sollte durch den Kraftschluss ausreichend halten, wenn nötig noch was unterlegen (z.B. ein Stück Schleifpapier ausschneiden).
Mit Vernunft festziehen. Nicht bis es knirscht, eben nach Gefühl.
Drucken mit 0,2mm, 4 Perimeter, min. 6 Böden und 7 Deckschichten und ca. 30% Inflill Gyroid oder vergleichbare Struktur (dieses cubic 3d oder so). Aus ASA. Nicht unter 255°C (Layerhaftung), nicht über 265°C.
Die Oberfläche kannst mit Schleifpapier schleifen. Mit Aceton glätten wird bei ASA nicht so gut wie bei ABS... geht nur mit Bedampfen eher nicht, mitm Aceton-Stoff-Tuch kannst es aber wohl verwischen, sollte aber ned nötig sein.
Wenn du das Rohr aus der Pressung gezogen bekommst, hilft dir ein Stift der durchgeht auch nix, der würde das Material halt brechen.
Wobei, man kann natürlich ne 5. M6 Schraube als "Sicherungsbolzen" einsetzen über deinem Rohr... bohrst in dein 20x20 Rohr halt mit so 7-10mm (je nach dem, wie treffsicher du bist) und verschraubst es.
Halten tut in dem Fall aber wiederum nicht die Scherkraft am Bolzen und Loch sondern die erzeugte Flächenpressung.
PS: Auf der großen Fläche liegend drucken, Supports nur bei der Flachsenkung bzw. dem 6-Kant im Loch verwenden, die lassen sich von der anderen Seite durchs Durchgangsloch dann leicht rausstoßen.
So, hoffe, ich konnte helfen.
LG
DerPeppels
Experte
Danke @pwnbert und @Powerplay für eure Konstruktionen. Sehen beide sehr solide aus. Ich habe jetzt auch besser verstanden, wie ich die Konstruktion für 3D Druck generell geschickter aufbauen kann!
Würde tatsächlich gerne beide Versionen ausprobieren.
Von @pwnbert also Teil 3+4 bitte je 2 mal.
Von @Powerplay bitte auch 2 mal.
Was wird mich das ca kosten?
Danke, ihr seid wirklich klasse.
Powerplay
Legende

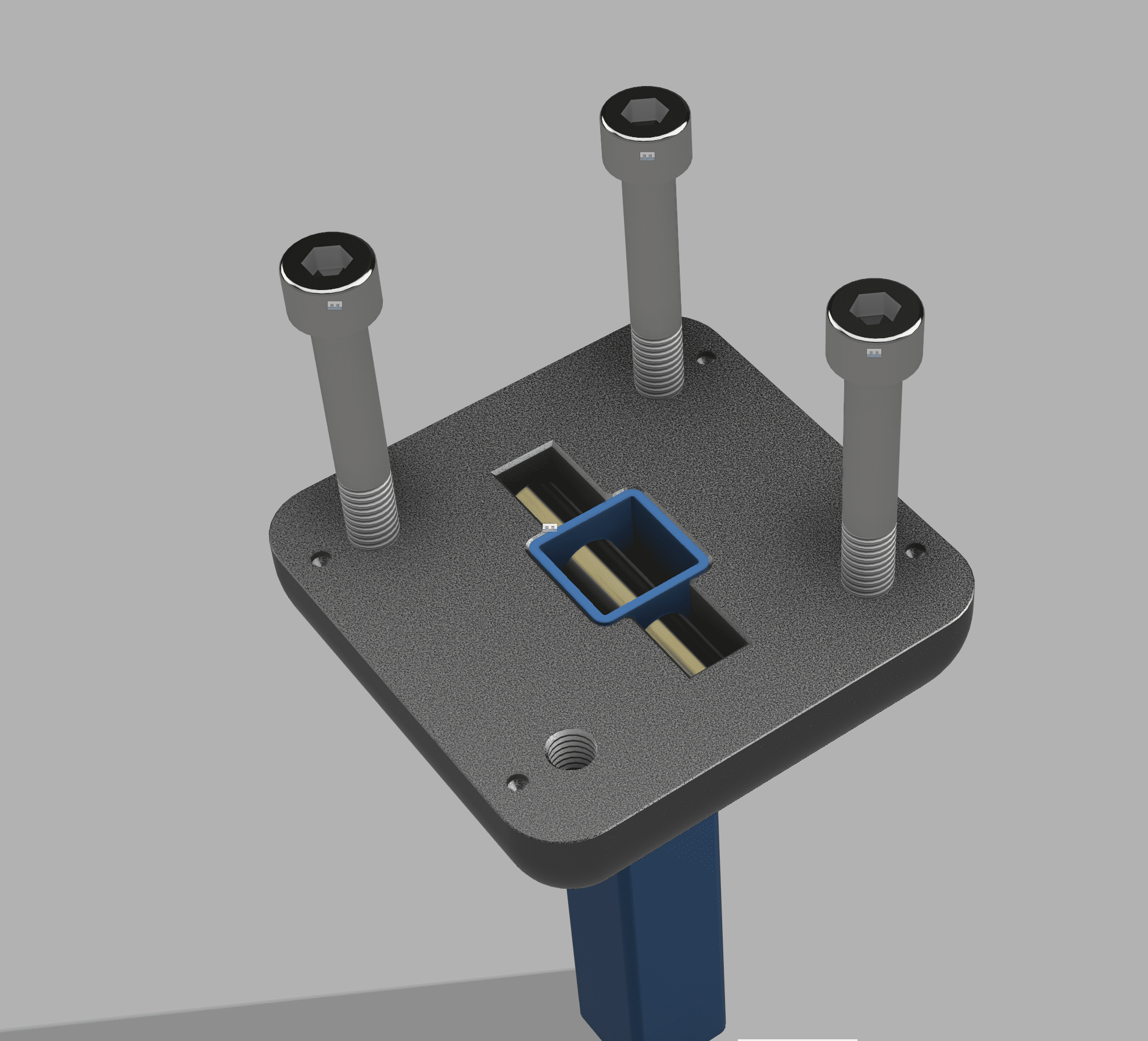

Ich kann das an @pwnbert senden und er druckt dir beides. Wie gesagt ich habe das nur mal so hin geklatscht. das von @pwnbert ist schön Kompakt und dank der schraube durch das 20mm Rohr wird das sicherlich problemlos halten!
Habe es als Fusion360 Project exportiert. Die Radien von den Vierkant Rohre habe ich geschätzt und kann nicht sagen ob das so geht!
P.s. bei meiner Konstruktion gibt es keine Sicherung gegen herausziehen vom 20er Rohr, deine Konstruktion mit dem 17er Vierkant hatte ja auch keine Sicherung auf herausziehen --> Kann man aber in 5min einbringen mit Fusion360
@DerPeppels So ca. würde ich das machen mit der Sicherung das das 20mm Rohr nicht herausfallen kann aber man braucht exakte Maße der Rohre damit das genau passt
Der Anhang hat das so wie auf dem Foto nicht drin!
Habe es als Fusion360 Project exportiert. Die Radien von den Vierkant Rohre habe ich geschätzt und kann nicht sagen ob das so geht!
P.s. bei meiner Konstruktion gibt es keine Sicherung gegen herausziehen vom 20er Rohr, deine Konstruktion mit dem 17er Vierkant hatte ja auch keine Sicherung auf herausziehen --> Kann man aber in 5min einbringen mit Fusion360
@DerPeppels So ca. würde ich das machen mit der Sicherung das das 20mm Rohr nicht herausfallen kann aber man braucht exakte Maße der Rohre damit das genau passt
Der Anhang hat das so wie auf dem Foto nicht drin!
Zuletzt bearbeitet:
pwnbert
Urgestein
- Mitglied seit
- 30.10.2014
- Beiträge
- 4.638
Kann ich nicht wirklich für dich machen, Versand AT => DE ist zu teuer. Also ich kann schon aber... ist nicht so sinnvoll. Bin auch die nächsten 2 Wochen mit Dienstreisen recht eingedeckt.
Falls doch PN, aber wie gesagt, ist für dich & mich keine optimale Lösung.
G
Gelöschtes Mitglied 21291
Guest
Bestimmt blöde Anfrage...
Macht hier irgendjemand was mit Modellbau?
Ich such schon Ewigkeit sowas wie Browning .50 cal in 1:10
Alles was ich finde ist irgendwie nie lieferbar. Heute ist Rückzahlung Ebay (Bestellung USA misslungen) zurückgekommen.
Macht hier irgendjemand was mit Modellbau?
Ich such schon Ewigkeit sowas wie Browning .50 cal in 1:10
Alles was ich finde ist irgendwie nie lieferbar. Heute ist Rückzahlung Ebay (Bestellung USA misslungen) zurückgekommen.
1/16 M2 Browning 50 Caliber (50. CAL) Maschinengewehr Set für Panzer | eBay
1:16 M2 Browning 50 Caliber (.50 CAL) Maschinengewehr Set für Panzer und Fahrzeuge. Nehmt euch eine Lupenbrille, etwas Zeit und Modellbauzange und löst die Bauteile vorsichtig ab. Sekundenkleber ist die erste Wahl bei der Arbeit mit Resin.
www.ebay.de
Und die Frage wäre jetzt welche?
Willste was gedruckt haben? Willste Unterstützung bei der Suche nach was lieferbarem (2)?
Willste was gedruckt haben? Willste Unterstützung bei der Suche nach was lieferbarem (2)?
Zuletzt bearbeitet:
G
Gelöschtes Mitglied 21291
Guest
Prima, bestellt und bezahlt. (Asia-Tees-Hobbis)
Die kannte ich noch nicht, THX.
Die kannte ich noch nicht, THX.
G
Gelöschtes Mitglied 21291
Guest
Ja, die sagen 2 Wochen. (Luftpost)
Hab jetzt 4 Wochen vergeblich auf Händler in den Staaten gewartet, bis klar war, da kommt nichts mehr.
Wie gesagt, bei den üblichen (Ali, Ebay, Amazon und Temu, Modellbauer Shops) war nichts in 1:10 zu bekommen. Die für 50€ hatte ich gesehen...sind aber zu schwer.
Derzeit Kämpfe ich um jedes Gramm.
Hab jetzt 4 Wochen vergeblich auf Händler in den Staaten gewartet, bis klar war, da kommt nichts mehr.
Wie gesagt, bei den üblichen (Ali, Ebay, Amazon und Temu, Modellbauer Shops) war nichts in 1:10 zu bekommen. Die für 50€ hatte ich gesehen...sind aber zu schwer.
Derzeit Kämpfe ich um jedes Gramm.
Moin zusammen.
Ich hab mal ne am bescheidene frage,
Und zwar habe ich 3 scad Dateien von kleinen Bohrer Boxen (sind nicht von mir aber man darf sie bearbeiten) auf den Deckeln sind Nummern (Größen) eingelassen. Gibt hier jemanden der mir die Datei bearbeiten so bearbeiten kann, das die Deckel ohne Nummern sind?
Ich check das mir dem bearbeiten leider noch nicht so richtig 🤣
Ich hab mal ne am bescheidene frage,
Und zwar habe ich 3 scad Dateien von kleinen Bohrer Boxen (sind nicht von mir aber man darf sie bearbeiten) auf den Deckeln sind Nummern (Größen) eingelassen. Gibt hier jemanden der mir die Datei bearbeiten so bearbeiten kann, das die Deckel ohne Nummern sind?
Ich check das mir dem bearbeiten leider noch nicht so richtig 🤣
Sollte nicht so aufwendig sein, kannst mir gern die Files bzw. Link schicken.
3D-CNC
Profi
- Mitglied seit
- 14.03.2023
- Beiträge
- 344
Hat wer einen ca. 360x160x10mm SLA Drucker?
Den NH-D15 mod für einen NR200P jedoch aus einem Guss und nicht zerteilt: https://www.thingiverse.com/thing:4861640
Den NH-D15 mod für einen NR200P jedoch aus einem Guss und nicht zerteilt: https://www.thingiverse.com/thing:4861640
hassferder
Urgestein
Heyho,
ist es möglich daß mir irgendjemand hier ein Low Profile Bracket für eine MSI 1050Ti machen kann ?
So etwas hier --> https://www.ebay.de/itm/22579098439...JcaspKiYsOBYEc0R0902jh6O7dLl0ER4aAq3eEALw_wcB
Das ist die Karte --> https://www.ebay.de/itm/25658531349...E_asiWIyO_ibm6uACWIPpb8a9tOVJHwMaAknhEALw_wcB
Hier ist eins wo passen würde, wenn das geht --> https://cults3d.com/de/modell-3d/gadget/pci-low-profile-bracket-msi-gtx-1050-2gt-lp
Wäre super wenn das ginge, gerne einfach mal per PN bei mir melden...
2x im falschen Thread vorher gepostet, sry
ist es möglich daß mir irgendjemand hier ein Low Profile Bracket für eine MSI 1050Ti machen kann ?
So etwas hier --> https://www.ebay.de/itm/22579098439...JcaspKiYsOBYEc0R0902jh6O7dLl0ER4aAq3eEALw_wcB
Das ist die Karte --> https://www.ebay.de/itm/25658531349...E_asiWIyO_ibm6uACWIPpb8a9tOVJHwMaAknhEALw_wcB
Hier ist eins wo passen würde, wenn das geht --> https://cults3d.com/de/modell-3d/gadget/pci-low-profile-bracket-msi-gtx-1050-2gt-lp
Wäre super wenn das ginge, gerne einfach mal per PN bei mir melden...
2x im falschen Thread vorher gepostet, sry
@hassferder
Welche Farbe soll es den sein ?
€dit.
die datei soll sehr schwer zu drucken sein.
muss es morgen mal testen obs klappt.
Welche Farbe soll es den sein ?
€dit.
die datei soll sehr schwer zu drucken sein.
muss es morgen mal testen obs klappt.
Zuletzt bearbeitet:
Ich habe es bereits als Testdruck durchgelassen. Sieht bereits ganz gut aus, bissl nachbearbeiten und dann passt's.

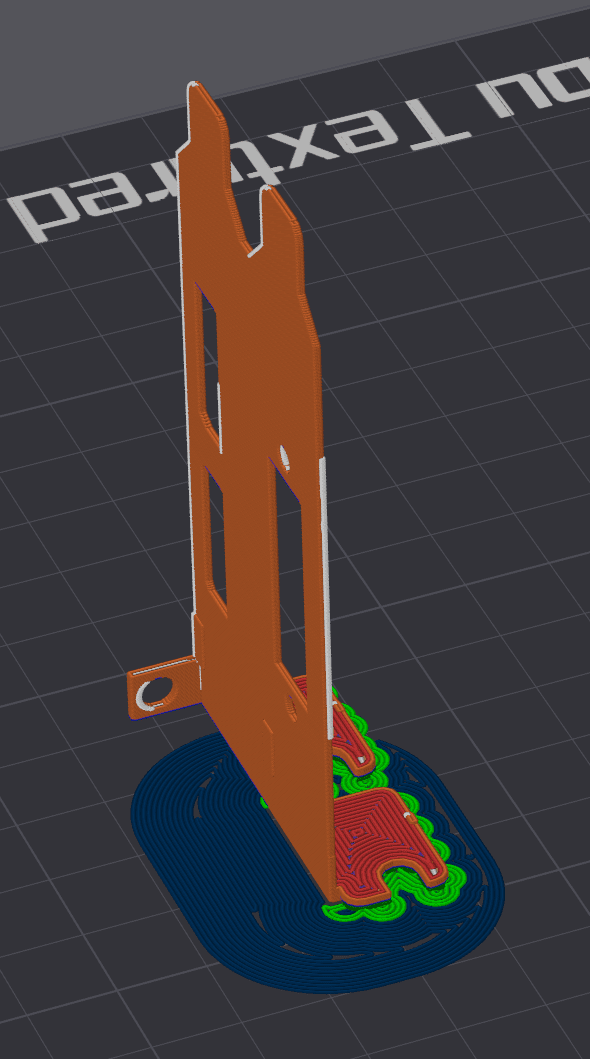

edit: Das Modell hat in jeder Platzierung Überhänge, die vertikale Methode scheint mir allerdings optimal zu sein was die nötige Nacharbeit angeht.
Zuletzt bearbeitet:
Guten Morgen,

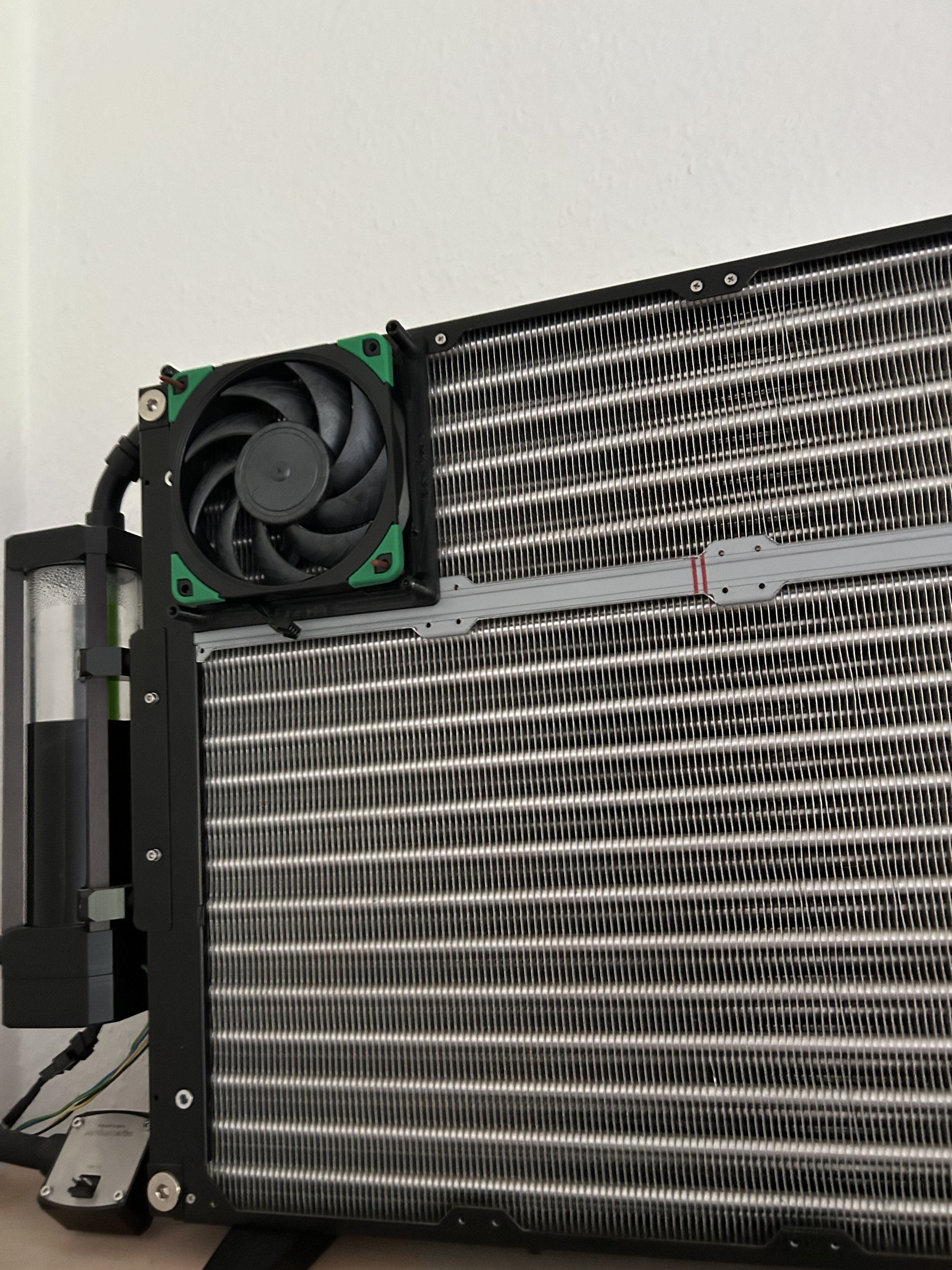

ich liebäugle schon länger damit, mal Noctua A12x25 auf nem Mora420 zu testen.
Nun habe ich diese Vorlage entdeckt:
www.printables.com
Kann mir jemand sagen was 9x davon kosten würden mit Versand? 🤓🙈
ich liebäugle schon länger damit, mal Noctua A12x25 auf nem Mora420 zu testen.
Nun habe ich diese Vorlage entdeckt:
NA-FMA1 120/140mm Adaptor for Noctua 120mm fans von Noctua_at | Kostenloses STL-Modell herunterladen | Printables.com
Adaptor for installing Noctua 120x25mm fans on 140mm radiators. | Kostenlose 3D-druckbare STL-Modelle herunterladen
www.printables.com
Kann mir jemand sagen was 9x davon kosten würden mit Versand? 🤓🙈

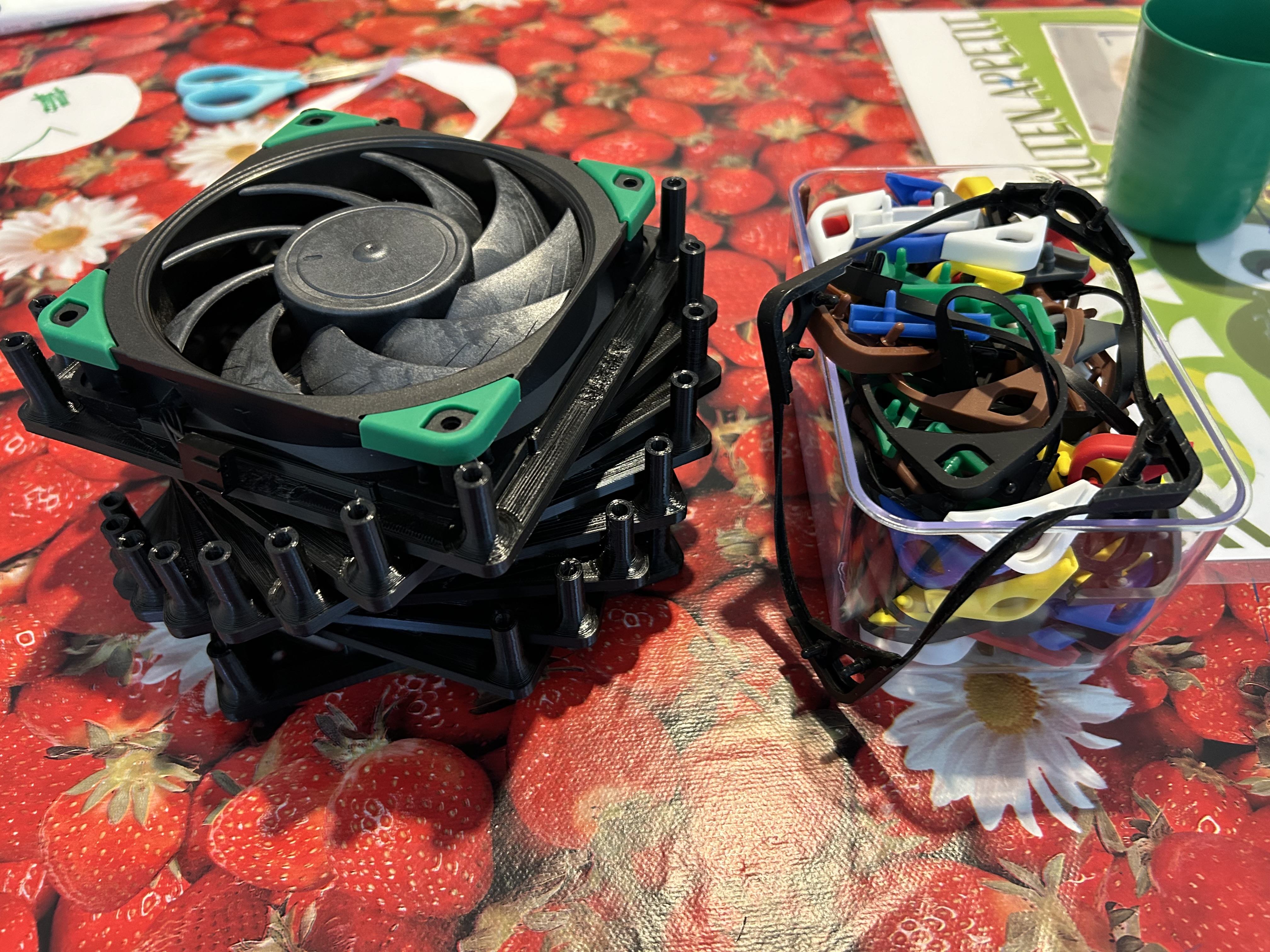

Hab gestern direkt zwei Angebote bekommen und bin versorgt.
Super 🤓 danke an @grog der nun umsetzt und an @schnipp959 der sich auch noch gemeldet hat
Zuletzt bearbeitet:
MooDoo
Enthusiast
Moin!Ich plane es ein, in ca 4 Wochen steht der 400er bereit, dann nehme ich es als ersten Druck auf
(Erinnere mich aber bitte gerne Anfang Oktober!)
Konntest du dein Arsenal inzwischen mit dem großen Kaliber erweitern? 😉 Sehe dich nur aufm schwarzen Brett am Verkaufen 😆👍
Beste Grüße und schönes Wochende !
- Mitglied seit
- 04.04.2013
- Beiträge
- 3.051
Noch dabei, aktuell bremst mich eine fiese Corona Infektion aus ....
MooDoo
Enthusiast
Dann erstmal gute Besserung! Ich melde mich einfach bald nochmal per PN bei dir ;-)
Beste Grüße und schönes Wochenende an alle
