Ich würde heute eher eine Step bevorzugen, die meisten Slicer kommen damit inzwischen auch klar. Vorteil ist, das die Step mehr Daten und damit Details enthält.
Edit:
Ist aber eigentlich auch egal, also step oder stl sind ok.
Powerplay
Legende
Ja Step ist viel detaillierter
3D-CNC
Profi
- Mitglied seit
- 14.03.2023
- Beiträge
- 351
Polypropylen (PP) bietet sich in solchen Fällen an.
rab
Legende
Top, würde mich freuen
Hallo zusammen,

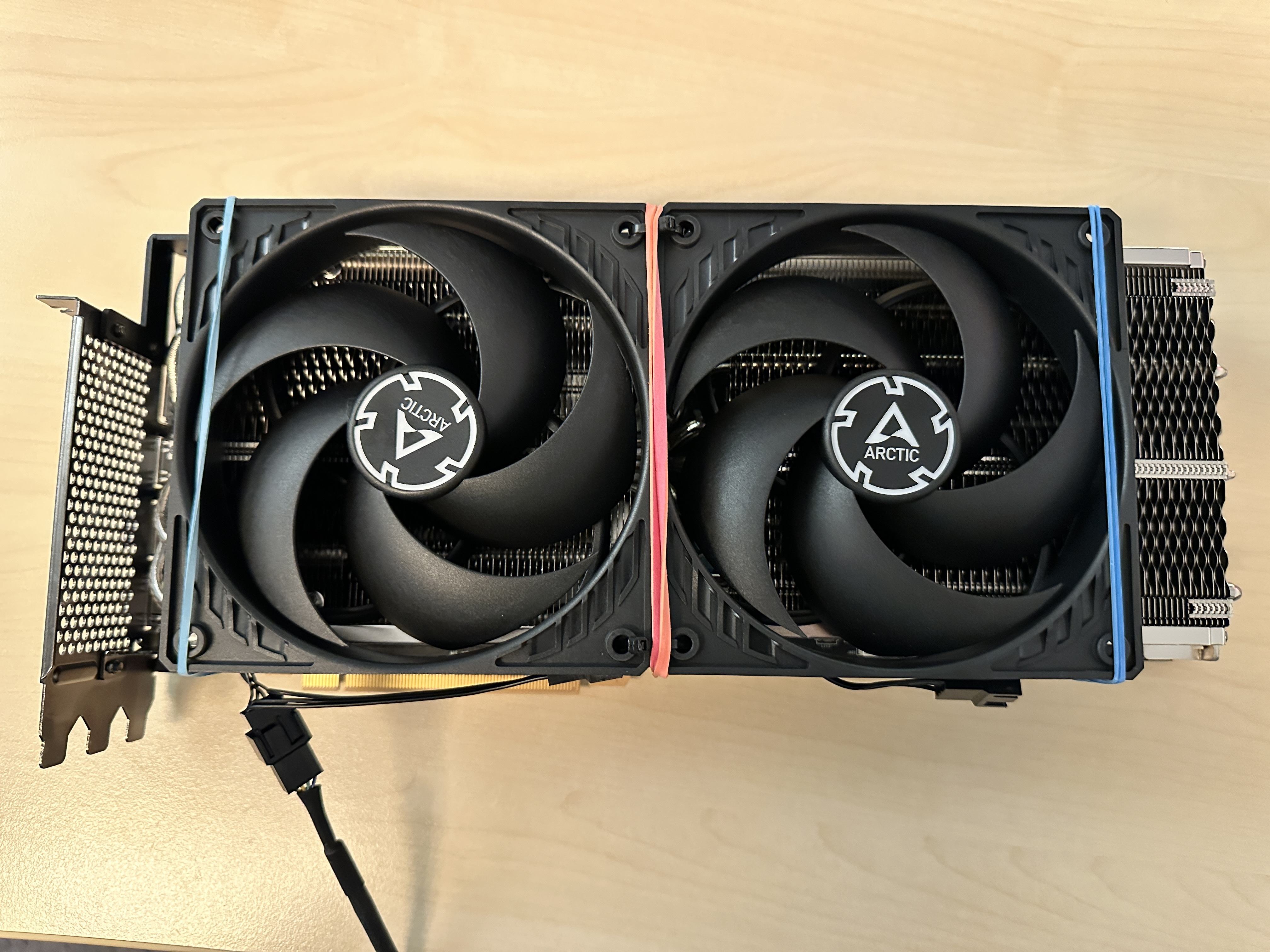

ich habe von meiner 4080 Super die original Lüfter runter und 2x P12 drauf, welche über das Mainboard gesteuert werden.

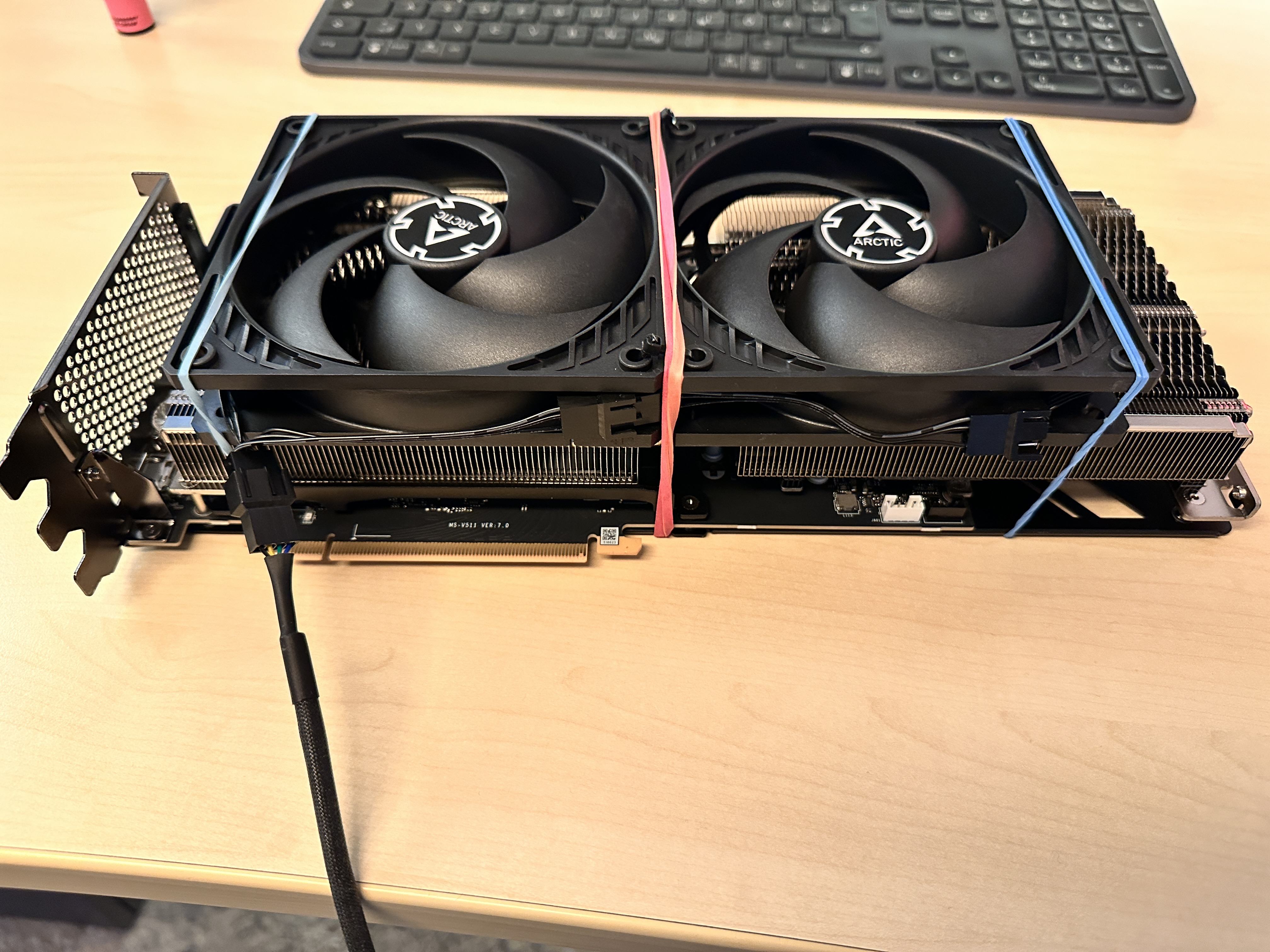

Aktuell werden die noch vorübergehend mit Gummis gehalten... schaut nicht nur scheiße aus, wird auch auf kurz oder lang reißen.
Gibt es hier jemand, der mich mit einem Halter unterstützen würde? Natürlich nicht für lau...
Aber ich bin in CAD ne Niete, ich könnte nur die Maße liefern.
An sich nix wildes... soll auch keinen Schönheitswettbewerb gewinnen, nur ein 4-eckiger Kasten, in den zwei Lüfter reingehen, welche von unten festgeschraubt werden und am besten so lang, dass ich 6 Löcher reinbohren kann, um den Halter auf die GraKa zu schrauben.
Vielleicht gabs ja sowas schon...
Danke schon mal
ich habe von meiner 4080 Super die original Lüfter runter und 2x P12 drauf, welche über das Mainboard gesteuert werden.
Aktuell werden die noch vorübergehend mit Gummis gehalten... schaut nicht nur scheiße aus, wird auch auf kurz oder lang reißen.
Gibt es hier jemand, der mich mit einem Halter unterstützen würde? Natürlich nicht für lau...
Aber ich bin in CAD ne Niete, ich könnte nur die Maße liefern.
An sich nix wildes... soll auch keinen Schönheitswettbewerb gewinnen, nur ein 4-eckiger Kasten, in den zwei Lüfter reingehen, welche von unten festgeschraubt werden und am besten so lang, dass ich 6 Löcher reinbohren kann, um den Halter auf die GraKa zu schrauben.
Vielleicht gabs ja sowas schon...
Danke schon mal
@fredy5 schonmal geschaut obs nicht was fertiges gibt was du übernehmen kannst ?
www.printables.com
www.thingiverse.com
zur not, wenn scars was zeichnet, kanns bestimmt auch jemand anderes drucken.
GPU 120mm fan adapter/holder by Leomeodeo | Download free STL model | Printables.com
120mm case fan Adapter/holder for GPUs | Download free 3D printable STL models
www.printables.com
HP RTX 3080 Noctua NF-A12x25 Shroud by hirez
This is a drop-in replacement for the very noisy three-fan cooling shroud used in HP OEM RTX 3080 graphics cards. I designed this shroud for the 120mm Noctua NF-A12x25 PWM fan, but any 120mm case fan should fit. However, NF-A12x25 is recommended because of its high dynamic pressure and low...
www.thingiverse.com
zur not, wenn scars was zeichnet, kanns bestimmt auch jemand anderes drucken.
Guten Morgen, mir war leider kein Name eingefallen, nach was ich hätte suchen können... aber nachdem jetzt das Wort Shroud gefallen ist, habe ich tatsächlich etwas gefunden...
https://www.etsy.com/listing/142762...sum=c1cc2177&ref=shop_home_recs_2&crt=1&sts=1
Jedoch gibt es nix für die 4080 Super und ich weiß nicht, ob die MSI 4080 Ventus dieselben Maße hat.
Ich habe mich bis her noch nicht mit 3d-Druck beschäftigt, aber besteht die Möglichkeit, so fein zu drucken, dass man Einsenkungen für Schrauben machen kann?
Ich hätte es gerne so, dass die Lüfter auf dem Shroud von unten mit Schrauben gehalten und von oben dann auf die GraKa geschraubt werden.
Ich messe mal alles ab und versuche ne Zeichnung. Danke schon mal
https://www.etsy.com/listing/142762...sum=c1cc2177&ref=shop_home_recs_2&crt=1&sts=1
Jedoch gibt es nix für die 4080 Super und ich weiß nicht, ob die MSI 4080 Ventus dieselben Maße hat.
Ich habe mich bis her noch nicht mit 3d-Druck beschäftigt, aber besteht die Möglichkeit, so fein zu drucken, dass man Einsenkungen für Schrauben machen kann?
Ich hätte es gerne so, dass die Lüfter auf dem Shroud von unten mit Schrauben gehalten und von oben dann auf die GraKa geschraubt werden.
Ich messe mal alles ab und versuche ne Zeichnung. Danke schon mal
Powerplay
Legende
Mit den genauen maßen kann man schon einiges machen.
Für Fusion 360 reicht es eigentlich schon nen draufsicht foto zu machen mit nem zollstock im foto oder nen Cent Stück damit man das ganze in die maßhaltige größe ziehen kann.
Dann kann man anhand des Fotos schon konstruieren
Edit: Am besten aber immer mit Zollstock in zwei Richtungen wie ein L halten dann passt das zum konstruieren
Für Fusion 360 reicht es eigentlich schon nen draufsicht foto zu machen mit nem zollstock im foto oder nen Cent Stück damit man das ganze in die maßhaltige größe ziehen kann.
Dann kann man anhand des Fotos schon konstruieren
Edit: Am besten aber immer mit Zollstock in zwei Richtungen wie ein L halten dann passt das zum konstruieren
Zuletzt bearbeitet:

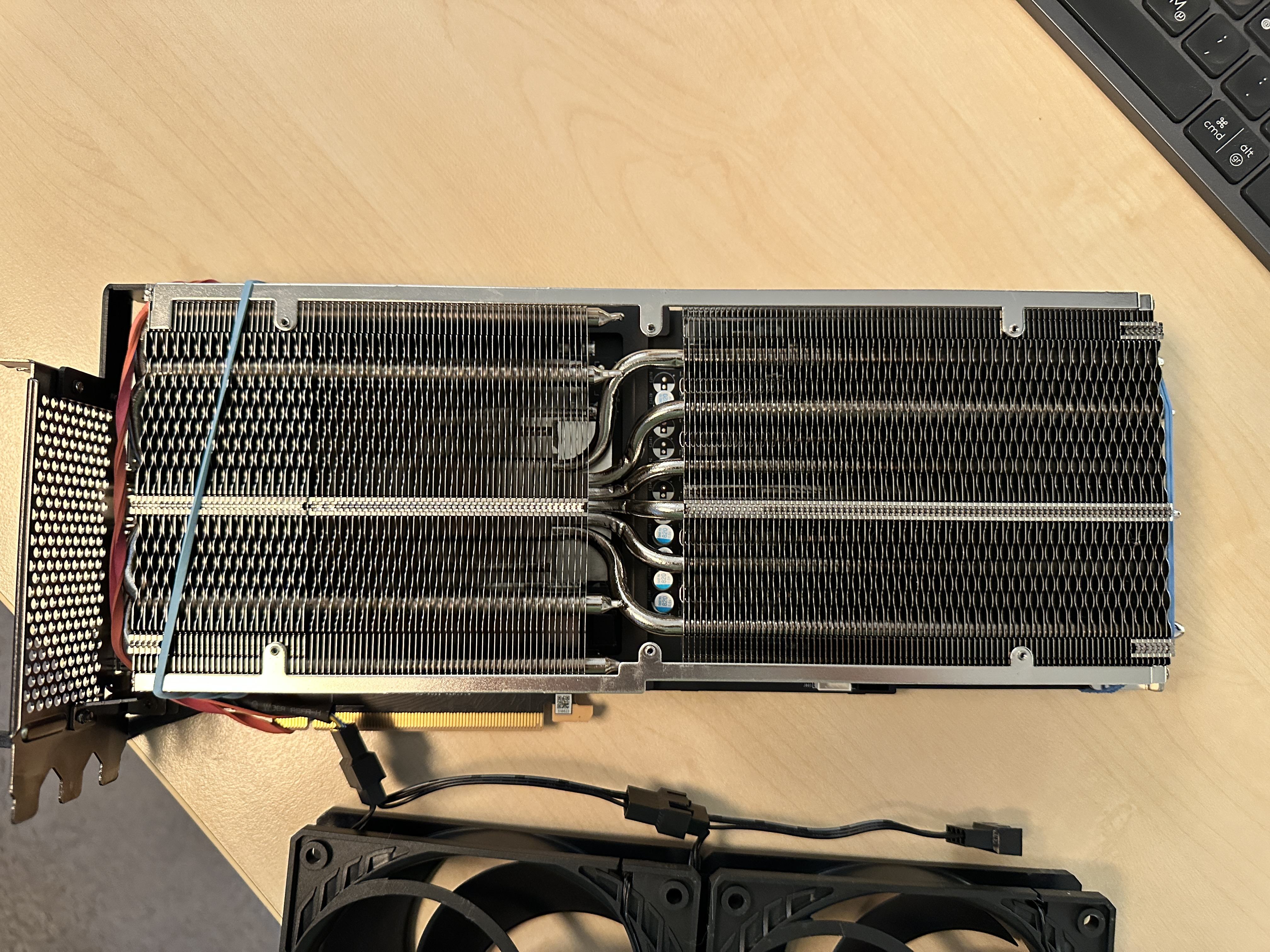

Ich hab leider deine Nachricht zu spät gesehen und die Karte wieder eingebaut 🫤
Kann man mit meinen Fotos auch was anfangen, bzw. an dem Produkt von Etsy sich annähern? Oder hat man da Probleme mit dem Copyright?
Hier noch mal ein paar Daten, für den Fall, dass man es auf dem Scan nicht lesen kann...
Kühler länge: 29,3 cm
Kühler breite: 11,2 cm
Lüfter sind 12x12cm
Die Schrauben für die Befestigung des Shroud liegen bei 4cm, 14,35cm und 24,75cm vom linken Rand aus und sind jeweils 11,5mm von oben und von unten.
Die Löcher der Lüfter sind jeweils 7mm von jeder Seite zum Rand
Ich kann die Karte aber gerne noch mal raus und mache gerne neue Fotos mit dem Zollstock dran... vielleicht ist das ja besser, da ich nur ein altes Werbegeschenk-Lineal habe, welches weich ist...
Kann man mit meinen Fotos auch was anfangen, bzw. an dem Produkt von Etsy sich annähern? Oder hat man da Probleme mit dem Copyright?
Hier noch mal ein paar Daten, für den Fall, dass man es auf dem Scan nicht lesen kann...
Kühler länge: 29,3 cm
Kühler breite: 11,2 cm
Lüfter sind 12x12cm
Die Schrauben für die Befestigung des Shroud liegen bei 4cm, 14,35cm und 24,75cm vom linken Rand aus und sind jeweils 11,5mm von oben und von unten.
Die Löcher der Lüfter sind jeweils 7mm von jeder Seite zum Rand
Ich kann die Karte aber gerne noch mal raus und mache gerne neue Fotos mit dem Zollstock dran... vielleicht ist das ja besser, da ich nur ein altes Werbegeschenk-Lineal habe, welches weich ist...
Anhänge
Powerplay
Legende
Das zu konstruieren sollte nun nicht das Problem sein. Denke das macht Scars schnell. Würde das auch als 3 Teiler machen weil es am einfachsten ist
Powerplay
Legende
Schau mal hier. Der verkauft das fertig als Download und muss man nur noch ausdrucken. Ist die frage obs dir wert wäre
www.printables.com
Edit: Ich würde sagen-> Kaufen und drucken und das wars!
RTX 4080 MSI Ventus 3x deshroud bracket by RainMk | Download free STL model | Printables.com
This is a simple bracket that allows you to attach 2x 120mm fans to your MSI RTX 4080 Ventus 3x graphics card. | Download free 3D printable STL models
www.printables.com
Edit: Ich würde sagen-> Kaufen und drucken und das wars!

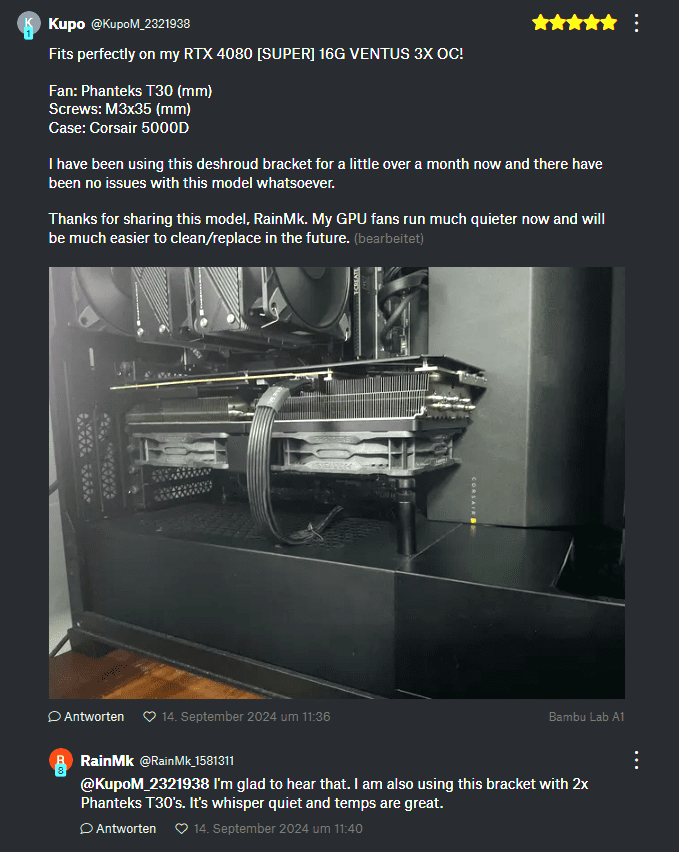

Super, dankeschön... das hatte ich auch schon gefunden, jedoch stand nur 4080 da... aber das im Kommentar habe ich nicht gelesen, dass der das auf seiner 4080 Super drauf hat.
Habs gleich gekauft... wem darf ich es denn für den Druck schicken?
Habs gleich gekauft... wem darf ich es denn für den Druck schicken?
Beitrag automatisch zusammengeführt:
Schau mal hier. Der verkauft das fertig als Download und muss man nur noch ausdrucken. Ist die frage obs dir wert wäre
RTX 4080 MSI Ventus 3x deshroud bracket by RainMk | Download free STL model | Printables.com
This is a simple bracket that allows you to attach 2x 120mm fans to your MSI RTX 4080 Ventus 3x graphics card. | Download free 3D printable STL models
Anhang anzeigen 1061859
Edit: Ich würde sagen-> Kaufen und drucken und das wars!
Oh sorry... ich habe deinen Beitrag erst gesehen, nachdem ich es gekauft und geschrieben hatte. Trotzdem danke für deine Mühe
@Powerplay hab nur die überschrift gelesen und mich nicht tiefer eingelesen
Wenn niemand möchte..
Mein Drucker ist heute abend wieder frei.
Wenn niemand möchte..
Mein Drucker ist heute abend wieder frei.
Powerplay
Legende
Jup sieht zumindest laut Foto so aus. Kannst ja danach dem User nen Make mit Bewertung geben mit dem hinweiß das es auf die normale passt
Beitrag automatisch zusammengeführt:
Denke @scars wird das machen weil er hatte ja schon in Rekordzeit gezeichnet und hat da ganz klar den Vorzug wie ich finde!
Habe nur 20x20cm Druckraum, wobei das nicht mal das Thema wär, glaube das Modell ist eh zweigeteilt, aber da es direkt am Kühler aufliegt sollte der Druck mit ABS erfolgen..
Da hab ich aktuell nur Farben da, die alles andere als dezent sind...
(Rot/Grün/Braun)
Da hab ich aktuell nur Farben da, die alles andere als dezent sind...
(Rot/Grün/Braun)
Powerplay
Legende
Selbst PETG sollte doch gehen weil da immer ein Luftstrom drüber geht.
ABS ist na klar 1000% Safe.
p.s. Nvidia Grün passt ja auch wenn du da noch auf dem Mittelteil ne NVIDIA Prägung drauf machst oder so. Aber gut ist ja nicht für mich .... 😅
ABS ist na klar 1000% Safe.
p.s. Nvidia Grün passt ja auch wenn du da noch auf dem Mittelteil ne NVIDIA Prägung drauf machst oder so. Aber gut ist ja nicht für mich .... 😅
Habe nur 20x20cm Druckraum, wobei das nicht mal das Thema wär, glaube das Modell ist eh zweigeteilt, aber da es direkt am Kühler aufliegt sollte der Druck mit ABS erfolgen..
Da hab ich aktuell nur Farben da, die alles andere als dezent sind...
Tatsächlich wäre mir schwarz jetzt am liebsten gewesen... Grün würde jetzt leider so gar nicht mein Gehäuse passen
Habe nur 20x20cm Druckraum, wobei das nicht mal das Thema wär, glaube das Modell ist eh zweigeteilt, aber da es direkt am Kühler aufliegt sollte der Druck mit ABS erfolgen..
Da hab ich aktuell nur Farben da, die alles andere als dezent sind...
na so heißt wird der kühler da oben nun auch wieder nicht.
Da reicht PETG locker.
@Powerplay ich will micht nicht vordrängeln.
Mein Drucker läuft seit dem 21.12 schon 24/7 durch
