X520-DA2 nicht erkannt

[Lalala9876]

Hallo

In meinem Eigenbau-NAS habe ich eine X520 DA (Dual-Port SFP+ 10Gbit LP/FH X520-DA2 E10G42BTDA Bulk)
Diese habe ich mit einem DAC Kabel an den Unifi 48 Port Switch (SFP Port) angeschlossen.

Leider tut sich da aber nichts. Die Karte scheint nicht eingebunden/erkannt zu werden.

Frage:

• Wie "aktiviere" ich die Karte?
• Muss ich da ev. was im BIOS umstellen?
• Könnte das eine Treibersache sein?

Ich glaube nicht, dass es an der Konfiguration von Truenas Scale liegt...

root@truenas[~]# ethtool enp8s0f0
Settings for enp8s0f0:
Supported ports: [ FIBRE ]
Supported link modes: 10000baseT/Full
Supported pause frame use: Symmetric
Supports auto-negotiation: No
Supported FEC modes: Not reported
Advertised link modes: 10000baseT/Full
Advertised pause frame use: Symmetric
Advertised auto-negotiation: No
Advertised FEC modes: Not reported
Speed: Unknown!
Duplex: Unknown! (255)
Auto-negotiation: off
Port: Other
PHYAD: 0
Transceiver: internal
Supports Wake-on: d
Wake-on: d
Current message level: 0x00000007 (7)
drv probe link
Link detected: no

Die Onboard Karte, über die das NAS an den Switch angebunden wird, jedoch schon:

root@truenas[~]# ethtool enp4s0
Settings for enp4s0:
Supported ports: [ TP ]
Supported link modes: 10baseT/Half 10baseT/Full 100baseT/Half 100baseT/Full
1000baseT/Full
Supported pause frame use: Symmetric
Supports auto-negotiation: Yes
Supported FEC modes: Not reported
Advertised link modes: 10baseT/Half 10baseT/Full 100baseT/Half 100baseT/Full
1000baseT/Full
Advertised pause frame use: Symmetric
Advertised auto-negotiation: Yes
Advertised FEC modes: Not reported
Speed: 1000Mb/s
Duplex: Full
Auto-negotiation: on
Port: Twisted Pair
PHYAD: 1
Transceiver: internal
MDI-X: on (auto)
Supports Wake-on: pumbg
Wake-on: g
Current message level: 0x00000007 (7)
drv probe link
Link detected: yes



[MrUpload1000]

Welchen UniFi 48-Port Switch hast du konkret? Du schreibst SFP-Port. SFP = 1G, SFP+ = 10G. Zweite Frage: Was für ein DAC-Kabel benutzt du?



[Lalala9876]

hi
ich habe den USW-Pro-48-POE (195W) mit 4 SFP Ports
das Kabel ist ein 10G SFP+ Active Optical Cable

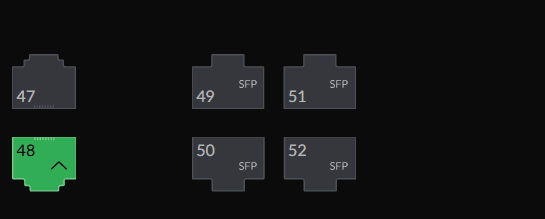

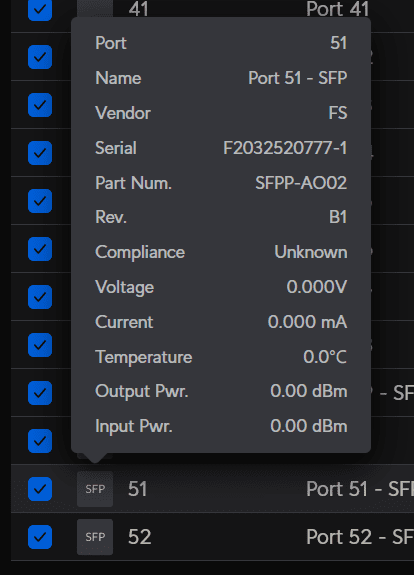

das nas hängt derzeit an port 51 (SFP Port), ein "mouse over" zeigt mir sogar etwas an:

trotzdem kein traffic....
beim port habe ich keine einschränkungen oder konfigurationen vorgenommen



[MrUpload1000]

Weshalb ausgerechnet ein aktives Glasfaserkabel? Nimm am Besten ein normales passives (Kompatibilität habe ich auf Generisch eingestellt): https://www.fs.com/de/products/74619.html?attribute=8702&id=2373532



[Lalala9876]

das kabel hatte ich schon, es gibt keinen grund für genau dieses eine.
könnte das problem am kabel liegen? ich denke, es sollte auch damit gehen?



[MrUpload1000]

Ich würde sagen, das Kabel könnte durchaus das Problem sein. Was hast du damals beim Kauf als Kompatibilität bei FS ausgewählt? Bzw. wo hast du das Kabel gekauft?



[Lalala9876]

das system hab ich mir von einer firma bauen lassen. der auftrag war: "besorgen sie mir ein passendes kabel, damit ich 10G von nas zum switch schaffe..."
habe mich dummerweise auf den installateur verlassen, heute kenne ich mich etwas besser aus....
nachdem ich von einem eigenbau server zu einem unifi gerät gehe, sollte ich ein kabel von unifi nehmen?
zb: https://eu.store.ui.com/eu/en/pro/c...rect-attach-cable?variant=UACC-DAC-SFP10-0.5M



[MrUpload1000]

Muss nicht zwingend von UniFi sein, deswegen habe ich dir oben das generisch kompatible passive DAC-Kabel von FS verlinkt



[Lalala9876]

ok, d.h. das kabel könnte das problem sein....
Könnte es ein Treiberproblem auf dem NAS sein? (debian; TrueNAS-22.12.3.3)
Oder noch weiter "unten" im BIOS?



[MrUpload1000]

Nutzt du TrueNAS Core (basiert auf FreeBSD) oder TrueNAS Scale (basiert auf Debian)? Scale, also Debian, dürfte eigentlich mit fast allem laufen



[Lalala9876]

scale, also debian
BIOS oder treiber halte ich für sehr unwahrscheinlich...



[MrUpload1000]

Das glaube ich auch nicht. Wie gesagt, ich habe das Kabel in Verdacht...



[Lalala9876]

ich habe mir gerade eines bestellt



[Lalala9876]

Das glaube ich auch nicht. Wie gesagt, ich habe das Kabel in Verdacht...

hi

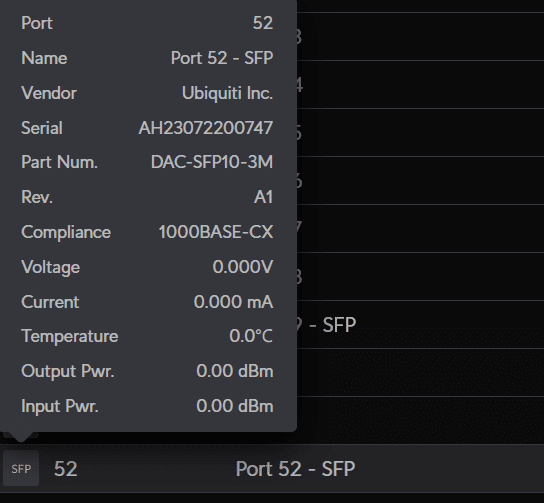

habe nun ein original ubiquity SFP+ Kabel erhalten. es tut sich immer noch nichts. sowohl beim alten als auch bei dem kabel von ubiquity sehe ich keinerlei traffic, die anschlüsse sind einfach "tot"- die kleinen leds bei den buchsen leuchten auch nicht (ARP traffic)
langsam glaube ich, dass ich vielleicht doch irgendwas aktivieren muss, ev sogar im bios...



[Fusseltuch]

Kannst du den Portspeed bei der Ubiquiti-Hardware mal fest auf 10G einstellen? Ich habe das auf der Arbeit auch öfter mal, dass das Geraffel das automatische Aushandeln der Geschwindigkeit nicht auf die Kette bekommt, egal welches Modul. Nichtmal die originalen Ubiquiti-Module machen das 100% sauber. Ggf mal auf beiden Seiten fest auf 10G einstellen und schauen, was passiert.



[Lalala9876]

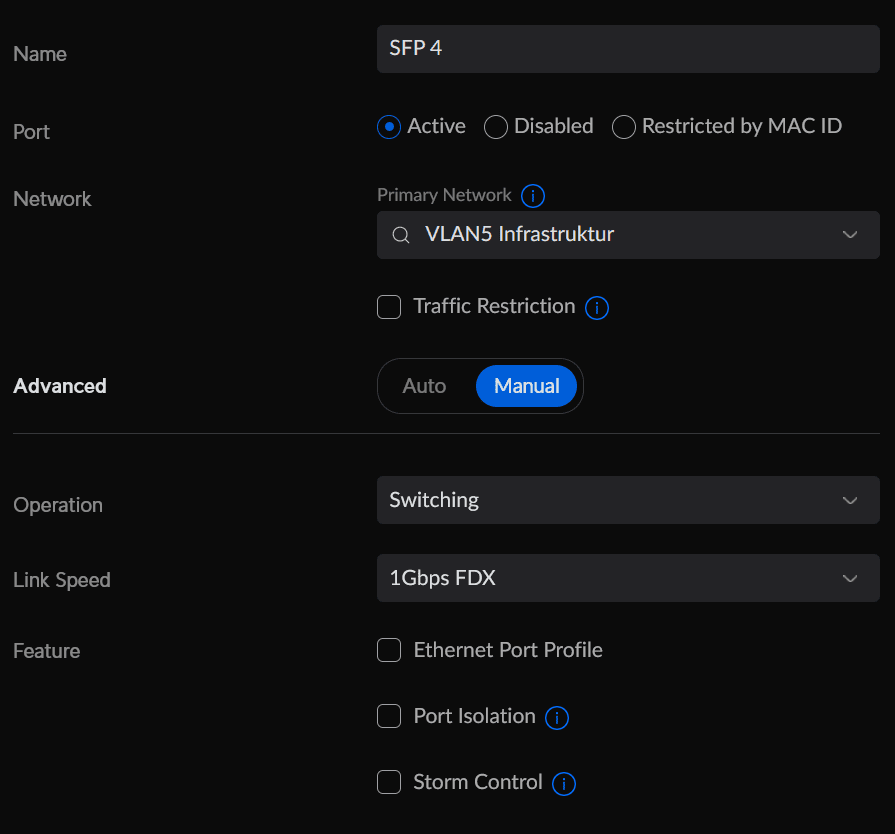

hmmm, das ist seltsam. auf dem unifi switch kann ich nur 1 GB FDX angeben...

Entweder bin ich zu blöd den switch zu konfigurieren, oder da passt was anderes nicht.....

Kannst du den Portspeed bei der Ubiquiti-Hardware mal fest auf 10G einstellen? Ich habe das auf der Arbeit auch öfter mal, dass das Geraffel das automatische Aushandeln der Geschwindigkeit nicht auf die Kette bekommt, egal welches Modul. Nichtmal die originalen Ubiquiti-Module machen das 100% sauber. Ggf mal auf beiden Seiten fest auf 10G einstellen und schauen, was passiert.



[Fusseltuch]

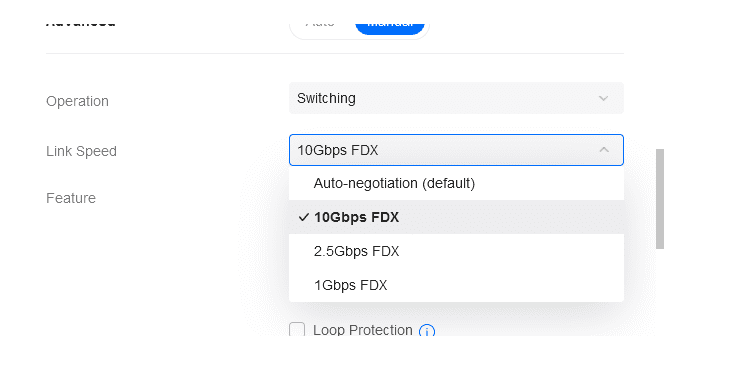

Zieh das Kabel mal ab und versuch den Port dann zu konfigurieren. Bei mir sieht es so aus:

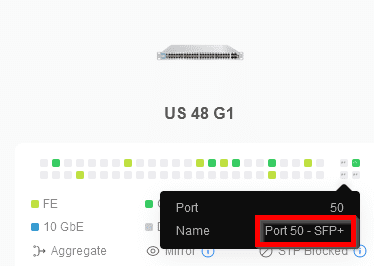

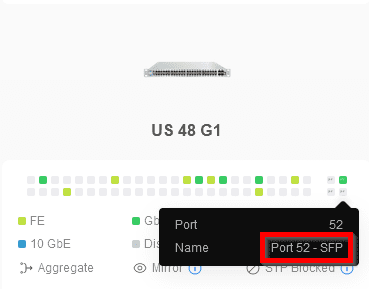

Firmware vom Switch ist aktuell? UniFi-Controller aktuell? Mal ganz dumm gefragt, weil mich das auf deinem Screenshot am Anfang wundert: ist das auch ein SFP+ Port? Mein US 48 G1 hat zwei SFP Ports (Port 51 und Port 52) und zwei SFP+ Ports (Port 49 und Port 50). Diese werden auch als solche gekennzeichnet. Bei dir steht "Port 51 - SFP". SFP kann natürlich nur 1G...



[Lalala9876]

Es ist der Switch "Standard 48 PoE, USW-48-POE (195W)" mit 4x SFP Ports. somit stimmen die 1 GB.
Traffic bekomme ich aber trotzdem nicht auf die ports, auch wenn ich sie manuell auf 1GB stelle.



[Fusseltuch]

Und wenn du das TrueNAS jetzt auch hart auf 1G stellst? Es KANN jetzt natürlich sein, dass das Kabel generell kein 1G unterstützt. Würde aber erst versuchen, TrueNAS jetzt auch fest auf 1G einzustellen. Wenn das nicht hilft, falsches Kabel (oder falscher Switch). 10G erreichst du in der Konstellation aber auf jeden Fall nicht, weil der Switch ja dann offensichtlich kein 10G beherrscht.



[Lalala9876]

ich habe an der NIC 2 SFP Kabel hängen

Welchen UniFi 48-Port Switch hast du konkret? Du schreibst SFP-Port. SFP = 1G, SFP+ = 10G. Zweite Frage: Was für ein DAC-Kabel benutzt du?

es sind übrigens 4x SFP ports und nicht SFP+



[underclocker2k4]

Der Switch ist 1GBE, das Kabel AOC Kabel ist aber ein 10G Kabel.
Die eingebauten Transceiver sind idR nicht dualSpeed fähig.

Das 10GBE AOC Kabel in den 1GBE SFP Port vom Switch stecken, wird also nicht funktionieren. Dafür braucht es dann ein passendes Kabel.

ABER:

langsam glaube ich, dass ich vielleicht doch irgendwas aktivieren muss, ev sogar im bios...

Das wird ziemlich sicher an der NIC liegen. Denn die sind idR nur bereit, mit speziellen Codierungen auf den SFPs zu arbeiten. D.h. also, dass auf dem SFP eine spezielle Intel Codierung sein muss, sonst wird der nicht erkannt, bei Ubi entsprechend andersrum. Einzige Ausnahme sind 1GBE SFPs die werden idR auch ohne Intelcodierung in den IntelNICs genommen.
Dazu müssen es aber eben 1GBE SFPs sein.

Ich kann bei solchen Konstellationen immer nur dazu raten, auf optische SFPs und LWL Patchkabel zu setzen.
Denn damit hat man die Chance die Kodierungen auf beiden Seiten entsprechend an die Geräte anzupassen und zwingt die Standardisierung auf die optische Strecke und diese ist idR mehr als kompatibel. Es gibt da zwar auch so manche speziellen Sachen, aber sofern man sich die Hauptstandards hält, ist das kein Problem.

Daher einfach einen Intel gebrandeten -SR SFP und einen Ubi -SR SFP besorgen und dazu dann ein passenden OM3/4 Label gewünschter Länge.

Das ist ein Aufbau, der in allen Lebenslagen funktioniert.

Beispiel:

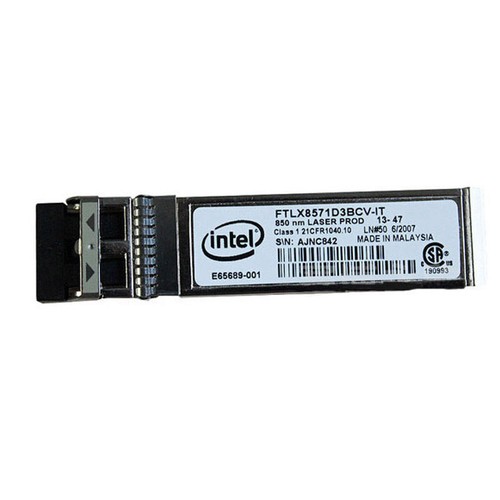

INTEL E10GSFPSR FTLX8571D3BCV-IT SFP+SR 10G/1G E65689-001 For X710 X520 | eBay

Entdecken Sie INTEL E10GSFPSR FTLX8571D3BCV-IT SFP+SR 10G/1G E65689-001 For X710 X520 in der großen Auswahl bei eBay. Kostenlose Lieferung für viele Artikel!

www.ebay.de

(könnte aber gefälschte Ware sein)
Gibt es aber auch aus anderen (europäischen) Quellen, für etwas mehr Geld, da ist dann die Wahrscheinlichkeit hoch, dass die Original sind. Der Ursprungshersteller ist Finisar.

Intel 10G SFP+ FTLX8571D3BCV-IT 850 nm Transceiver Intel X520-DA2 SR2 | eBay

Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet. Enthält Schadstoffe. Nicht mit dem Hausmüll entsorgen! Die chemische Bezeichnung des Schadstoffes befindet sich in der Nähe des Symbols.

www.ebay.de

EDIT:
Außerdem hat man mit optischen SFPs die Chance, auch die SFPs direkt am Gerät zu testen.
Man kann also RX/TX kurzschließen und dann sieht man zumindest einen linkup und weiß, dass die Karte geht, der SFP geht und das auch bis ins OS durchgeht. So hätte man all die Fragen bisher schon einzeln durchtesten können. Das gilt auf Switchseite natürlich genauso.



[Fusseltuch]

Stimmt, die Codierung der Kabel/Module spielt da auch noch rein... Ich war der Meinung, das kam erst nach der X520-Serie in Mode, stimmt aber nicht.

Patching Intel X520 EEPROM to unlock all SFP+ transceivers

I recently had the need to put together a cheap 10Gbit/s lab, including a server with a NIC. I really only needed a single interface on the server, and I preferred it to be SFP+ rather than twisted-pair for flexibility (I figured I could always stuff a TP module into an SFP+ slot if need be)...

forums.servethehome.com

Also im Prinzip sind das zu viele Variablen, die jetzt ursächlich sein können. Daher halte ich den Vorschlag von @underclocker2k4 für am besten geeignet, um jetzt fortzufahren.

Daher einfach einen Intel gebrandeten -SR SFP und einen Ubi -SR SFP besorgen und dazu dann ein passenden OM3/4 Label gewünschter Länge.

Sind dann aber trotzdem maximal 1G möglich in dieser Konstellation.



[underclocker2k4]

Sind dann aber trotzdem maximal 1G möglich in dieser Konstellation.

So wie ich das verstanden habe, hat er der/die/das USW Pro und der hat SFP+ also 10GBE.

hi
ich habe den USW-Pro-48-POE (195W) mit 4 SFP Ports

Wenn keine SFP+ Ports vorhanden sind, dann würde ich den ganzen SFP Kram vergessen. Für 1GBE ist Kupfer die beste/billigste/unkomplizierteste Variante.

EDIT: Und er hat noch einen 2. Switch, scheinbar.

2ndEDIT:
Die Intel SFPs bekommt man bei ebay gebraucht ganz gut.
Wenn man Ubi Codierung haben will, kann ich die empfehlen:

10G SFP+ SR | 300 m, λ850 nm, LC-Duplex, Multimode

Universal SFP+ TransceiverUse FLEXBOX to configure to almost any vendorFor 10GBASE-SR Ethernet linksSupported Data Rates: 600 Mbit/s - 10.31 Gbit/sUp to 300 m via Multimode OM3LC-Duplex Connector

www.flexoptix.net

ansonsten geht auch fs.com (wäre aber nicht meine Wahl) oder auch auf Amazon findet man 3rd party SFPs. Die letzten beiden sind entsprechend sehr günstig, ob die billig sind wird man dann sehen.
Das gilt für Intelcodierungen gleichermaßen.
Manchmal gibt es die auch im Doppelpack. So hätte man immer eine Störreserve. Das sollte man nicht vergessen. Bei Kupfer geht entweder die NIC oder das Kabel kaputt. Bei optischen Strecken kommen noch die SFPs dazu...
(und die findet man eben nicht mal so nebenbei beim Edeka.



[Lalala9876]

Und wenn du das TrueNAS jetzt auch hart auf 1G stellst? Es KANN jetzt natürlich sein, dass das Kabel generell kein 1G unterstützt. Würde aber erst versuchen, TrueNAS jetzt auch fest auf 1G einzustellen. Wenn das nicht hilft, falsches Kabel (oder falscher Switch). 10G erreichst du in der Konstellation aber auf jeden Fall nicht, weil der Switch ja dann offensichtlich kein 10G beherrscht.

langsam dämmert es mir, dass ich mit meiner konstellation am holzweg bin. das aoc kabel ist sinnlos, der switch kann nur 1GBE
das unifi kabel, also die transreceiver müssen auf der einen seite mit der intel karte und auf der anderen mit dem unifi switch kompatibel sein. das ist bei dem unifi kabel eben nicht garantiert.
ich bleib einfach bei der normalen kupfer lösung :/
wieder was gelernt.....



[underclocker2k4]

hi
ich habe den USW-Pro-48-POE (195W) mit 4 SFP Ports

Hast du nun den Pro oder den Standard?



[Lalala9876]

Hast du nun den Pro oder den Standard?

Standard, 1GBE SFP



[underclocker2k4]

Jop, dann war das alles nur eine (schlechte) Übung.
SPF ist eben nicht gleich SFP.
Um das noch mehr zu verwirren:
Es gibt SFP, SFP+, SFP28, SFP56, SFP112, SFP-DD und SFP-DD112.
Die sehen alles irgendwie gleich aus und haben die selben Abmaße sind aber jeweils für spezielle Geschwindigkeiten gemacht
Da muss man also "etwas" aufpassen, was man da veranstaltet.
