Durch Klick auf das Bild gelangt man zu eine vergrößerten Ansicht

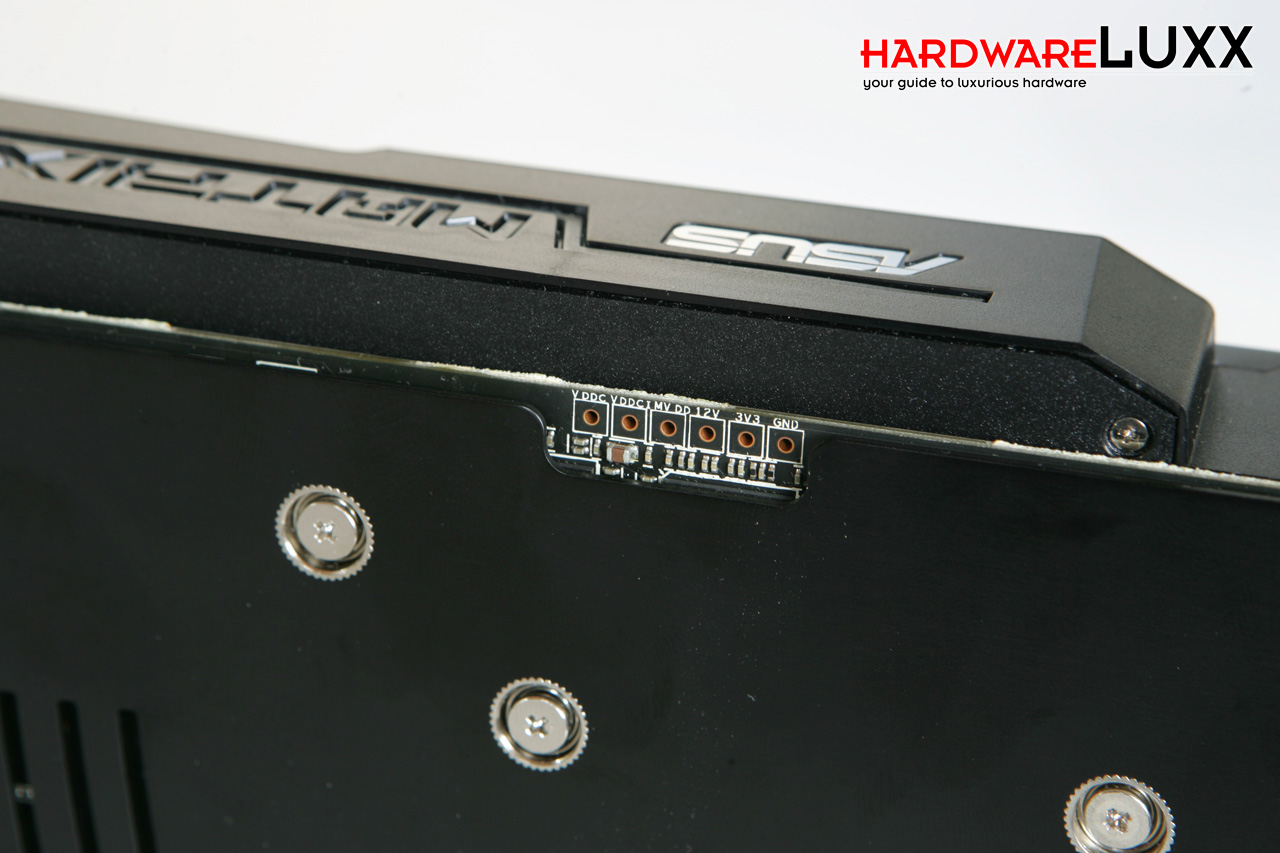

Hier im Bild ist eines der spezielles Overclocking-Features: über diese Anschlussleiste lässt sich ein Spannungsmessgerät anschließen, um die Spannung von GPU, Speicher oder des PCI-Express-Interfaces auszulesen. In der Praxis funktionierte das soweit auch ganz gut. Ein ähnliches Feature bietet auch die MSI Radeon HD 5870 Lightning.
Durch Klick auf das Bild gelangt man zu eine vergrößerten Ansicht

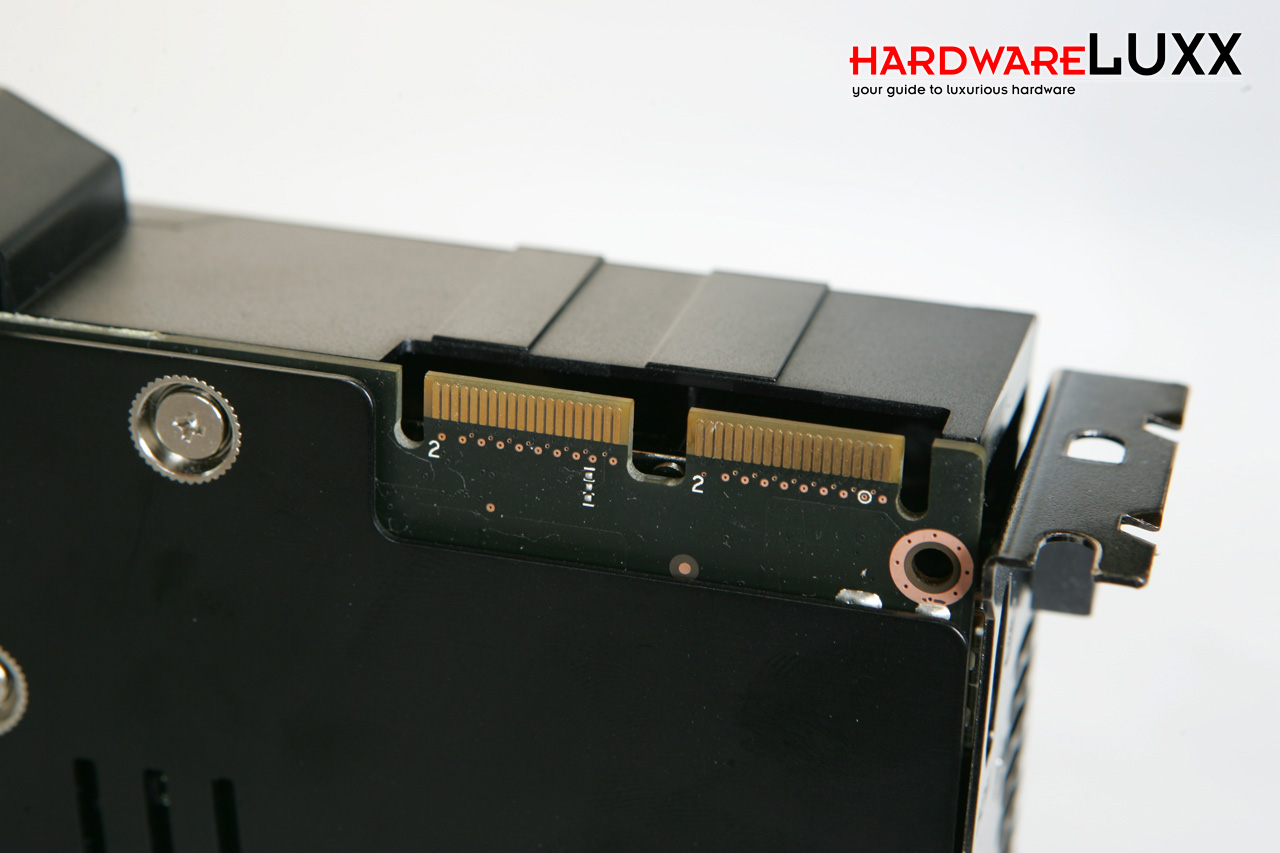

Üblich sind die beiden CrossFire-Anschlüsse, an die bis zu zwei CrossFire-Bridges angeschlossen werden können. So ist auch der Betrieb von zwei, drei oder gar vier Grafikkarten möglich.
Durch Klick auf das Bild gelangt man zu eine vergrößerten Ansicht

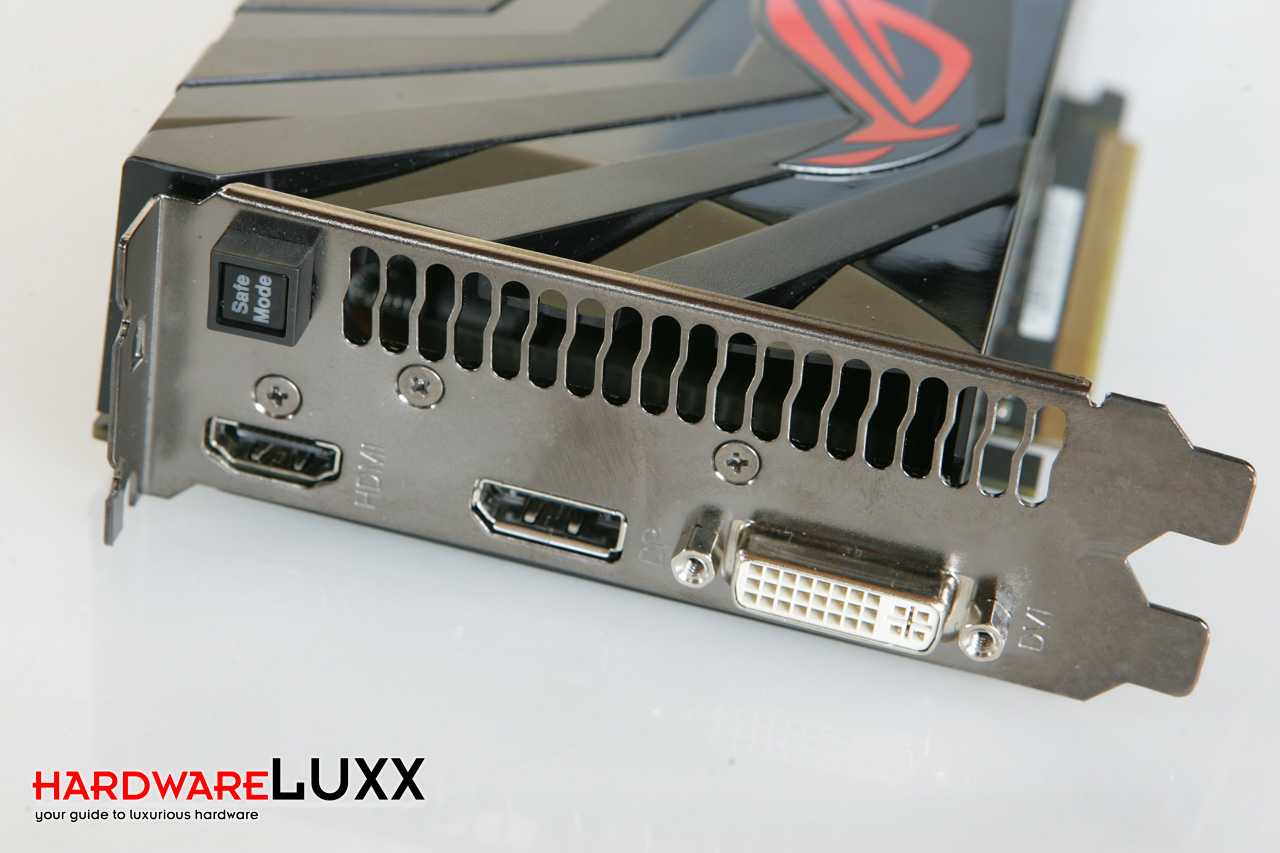

Beim Blick auf die Slotblende werden ein Dual-Link-DVI- und HDMI-Anschluss sowie ein DisplayPort sichtbar. Wer es bei der Übertaktung übertrieben hat, kann über die Safe-Mode-Taste den Werkstakt wiederherstellen.
Durch Klick auf das Bild gelangt man zu eine vergrößerten Ansicht

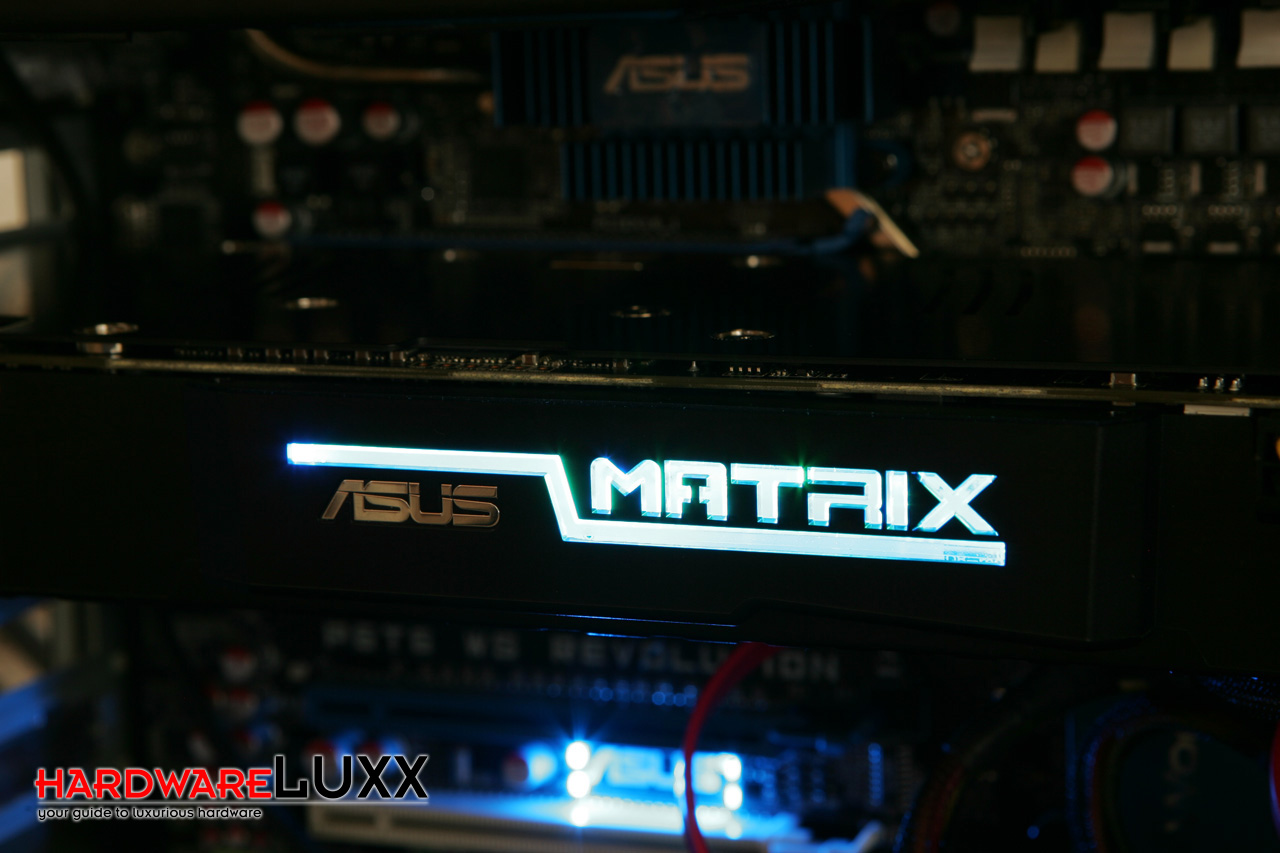

Um auch der Optik gerecht zu werden, hat ASUS auf der Oberseite der Karte einen beleuchteten MATRIX-Schriftzug untergebracht. In verschiedenen Farben werden unterschiedliche Belastungsstufen dargestellt. Grün steht für den stromsparenden "Safe-Mode". Der hier dargestellte blaue Schriftzug deutet auf "Light-Loading" hin. Deutlicheres Blau soll den "Medium-Loading" andeuten. Unter höherer Last bzw. im "Heavy-Loading" wechselt der Schriftzug ins Violette. Der Warnton Rot wird nur im "Extreme-Loading" ausgelöst.
